CAD的基本设置界面介绍

大梦空间cad2014教程

大梦空间CAD2014教程

一、CAD2014简介

CAD（Computer Aided Design）是计算机辅助设计的缩写，它是一种利用计算机技术进行设计和绘图的工具。而CAD2014是一款功能强大的CAD软件，被广泛应用于建筑、机械、电子等各个领域。本教程将为大家介绍CAD2014的基本操作和常用功能。

二、CAD2014安装与启动

1. 下载CAD2014安装程序，并运行安装程序进行安装；

2. 安装完成后，双击桌面上的CAD2014图标启动软件；

3. 在启动界面上，选择新建文件或打开已有文件。

三、CAD2014界面介绍

1. 菜单栏：包含了CAD2014的各个功能选项，如文件、编辑、绘图、修改等；

2. 工具栏：提供了常用的绘图工具，如直线、圆、矩形等；

3. 绘图区：是CAD2014的主要工作区域，可以进行图形的绘制和编辑；

4. 命令行：可以输入命令或查看命令的执行结果；

5. 属性栏：显示当前绘图对象的属性，如颜色、线型、线宽等；

6. 左侧面板：包含了绘图的辅助工具和对象库；

7. 右侧面板：显示图层、图块、属性和视图等信息。

四、CAD2014基本操作

1. 绘制直线：选择直线工具，点击起点和终点确定直线的位置和方向；

2. 绘制圆：选择圆工具，点击圆心和半径确定圆的位置和大小；

3. 绘制矩形：选择矩形工具，点击对角线的两个点确定矩形的位置和大小；

4. 编辑对象：选择编辑工具，可以对已有的对象进行移动、复制、旋转等操作；

5. 填充颜色：选择填充工具，可以给绘图对象填充颜色；

6. 添加文字：选择文字工具，点击绘图区域输入文字；

7. 设置图层：在右侧面板中选择图层选项，可以设置图层的属性和可见性；

8. 添加尺寸标注：选择尺寸标注工具，可以在绘图区域添加尺寸标注。

五、CAD2014常用功能

1. 块定义：可以将多个对象组合成一个块，方便复用和编辑；

CAD Worx绘图设置说明：

一、绘图方式设置

绘图方式采用公制，无数据库方式绘图。如图1，图2所示。

图1

图2

其余选项可以不用选择。

二、选择后进入绘图界面，进行绘图的基础设置，注意该设置只需设置一次，以后新建绘图均以该设置为默认值。

首先通过菜单的 P&ID下拉菜单中的Settup命令进入绘图设置界面（如图3），亦可以通过软件自带的Setting工作条的Setup按键进入绘图界面（如图4）。

图3

图4

进入绘图设置界面后出现图5所示窗口

图5

其中Text Size，Miscellaneous，选项为必设选项。

Text Size根据项目不同设置不同，默认采用小号字为2.5号字，中号字3号，大号字4号。

Miscellaneous中，仪表符号直径（Bubble Radius）采用10mm设定值。

Equipment Tagging为设备说明，一般设为off。其余选项均采用默认值。

初步设置完成后，点击Edit Config File选项，进入configuration界面如图6所示：

图6

其中，需要设置的为：

物料线自动打断距离 BreaklLineDistance，设定值为2.5

仪表符号直径 BubbleSize，设定值为10

主物料线宽度 MajorPrimary，设定值为0.9

次物料线宽度 MajorSecondary，设定值为0.5

公用工程物料线宽度 MinorPrimary与MinorSecondary，设定值为0.25

设备说明功能开关 Tagging，设定值为0。

设置完成后点保存。

三，物料线颜色设置

CADWorx物料线颜色默认为图层颜色，设置物料线颜色需要进入设置界面的Layers选项。点击Layers按钮，进入如图7界面。

图7

选择Major-2后点击color按钮后在颜色选择栏内输入颜色代码32即可。

其余图层更改方式相同，颜色代码如图7所示。

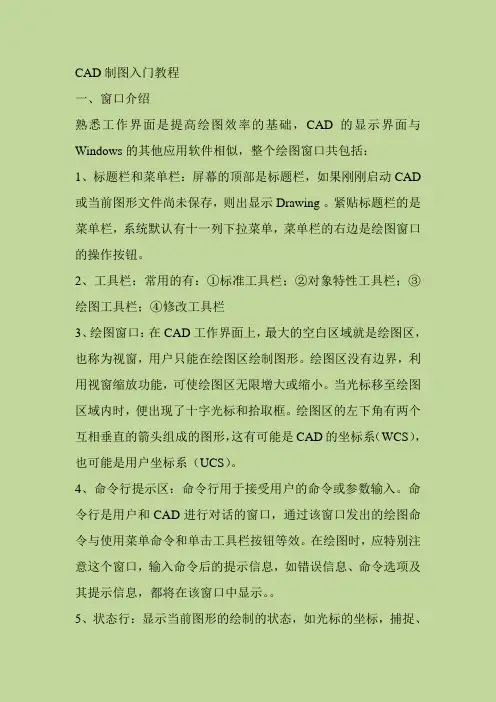

CAD制图入门教程

一、窗口介绍

熟悉工作界面是提高绘图效率的基础，CAD的显示界面与Windows的其他应用软件相似，整个绘图窗口共包括：

1、标题栏和菜单栏：屏幕的顶部是标题栏，如果刚刚启动CAD或当前图形文件尚未保存，则出显示Drawing 。紧贴标题栏的是菜单栏，系统默认有十一列下拉菜单，菜单栏的右边是绘图窗口的操作按钮。

2、工具栏：常用的有：①标准工具栏；②对象特性工具栏；③绘图工具栏；④修改工具栏

3、绘图窗口：在CAD工作界面上，最大的空白区域就是绘图区，也称为视窗，用户只能在绘图区绘制图形。绘图区没有边界，利用视窗缩放功能，可使绘图区无限增大或缩小。当光标移至绘图区域内时，便出现了十字光标和拾取框。绘图区的左下角有两个互相垂直的箭头组成的图形，这有可能是CAD的坐标系（WCS），也可能是用户坐标系（UCS）。

4、命令行提示区：命令行用于接受用户的命令或参数输入。命令行是用户和CAD进行对话的窗口，通过该窗口发出的绘图命令与使用菜单命令和单击工具栏按钮等效。在绘图时，应特别注意这个窗口，输入命令后的提示信息，如错误信息、命令选项及其提示信息，都将在该窗口中显示。。

5、状态行：显示当前图形的绘制的状态，如光标的坐标，捕捉、栅格、正文等功能的开关状态。

二、窗口元素的定制

1、工具栏的定制方式：A：视图→工具栏，选择所需工具栏后 →关闭。

B：在任意工具栏上点击右键，点击所需工具栏名称，即可打开或关闭相应工具栏。

2、命令行和绘图窗口的定制：A：工具→选项→显示，在此选项卡中可改变命令行和绘图窗口的大小、颜色、字体等，也可将其全部恢复为系统缺省值。

B：将光标称至命令行窗口上边框，当鼠标箭头成双向箭头时，按住鼠标左键上下拖动即可改变命令行窗口行数。（F2快捷键：命令行和文本窗口的切换。）

状态行开关按钮的选项定制：在按钮上右击鼠标→设置。

F6键则在坐标显示中切换，控制坐标显示特性。

浩辰CAD2022软件用户界面介绍

浩辰CAD建筑针对建筑制图规范和大量设计需求，扩充了浩辰CAD及

AutoCAD平台的交互界面，建立了自己的菜单系统和快捷键、新提供了可由用户自定义的折叠式屏幕工具箱、新颖方便的在位编辑框、与选取对象环境关联的右键菜单和图标工具栏，保留浩辰CAD和AutoCAD 的所有下拉菜单和图标菜单，从而保持浩辰CAD和 AutoCAD的原有界面体系，便于用户同时加载其他软件。

1、折叠式屏幕工具箱

软件的主要功能通过折叠式三级结构的屏幕菜单提供用户交互，第一级屏幕菜单称为工具箱，由工具箱管理下一级菜单，展开一个菜单时，原来展开的菜单自动关闭。二到三级菜单项是浩辰CAD建筑的可执行命令或者开关项，全部菜单项都提供256色图标，图标设计具有专业含义，以方便用户增强记忆，更快地确定菜单项的位置。当光标移到菜单项上时，状态行会出现该菜单项功能的简短提示。工具箱和菜单都可以由用户自定义内容。

折叠式菜单效率最高，但由于屏幕的高度有限，在展开较长的菜单后，有些菜单项无法完全在屏幕可见，为此可用鼠标滚轮上下滚动菜单快速选取当前不可见的项目，详见基本操作；屏幕菜单在AutoCAD2004以上版本下支持自动隐藏功能，在光标离开菜单后，菜单可自动隐藏为一个标题，光标进入标题后随即自动弹出菜单，节省了屏幕作图面积。

2、在位编辑框与动态输入

在位编辑框是从AutoCAD2006的动态输入中首次出现的新颖编辑界面，本软件把这个特性引入到浩辰CAD平台和AutoCAD20XX平台，使低版本 AutoCAD平台可以享用这个新颖界面特性， 对所有尺寸标注和符号说明中的文字进行在位编辑，而且提供了与其他浩辰文字编辑同等水平的特殊字符输入控制，可以输入上下标、钢筋符号、加圈符号，还可以调用专业词库中的文字，与同类软件相比，浩辰在位编辑框总是以水平方向合适的大小提供编辑框修改与输入文字，而不会受到图形当前显示范围而影响操控性能。
