关于对HP磁带机和磁带库的操作介绍-0914关于对HP磁带机和磁带库的操作介绍1、对HP磁带机的操作：对磁带机的操作主要是对磁带机的清洗和系统备份，要求在对操作系统进行备份前对磁带机进行清洗，将清洗磁带放入磁带机（在我到各点进行现场查看时已和驻点相关同事操作演示过，如果不清楚请和我交流），系统会自动作清洗工作，清洗完后清洗带会自动弹出，然后再将数据带放入磁带机，在对应的主机系统命令行执行make_tape_recovery –A v 就可以对系统进行备份了，整个过程大概需要40-60分钟，然后对备份好的磁带作时间记录保存。
（建议在主机系统进行了相应调整后对系统作一次备份，备份时需要申请超用户权限）2、对HP磁带库的操作：目前华西各点备份系统中使用的备份磁带库都是HP的MSL磁带库，配置了两个driver，通过HP的DP（四川、重庆）和EMC的Legato（云南、贵州、陕西、新疆）备份软件进行相关设置对MISC 数据库根据备份设置好的策略自动进行归档和数据库全备。
最近在贵州和重庆出现磁带卡带造成备份不成功的故障，如果出现类似的故障请及时通知我，我会协助处理相关情况。
（备份是否成功可以根据我作的相关演示来查看备份记录，最简单的方法就是查看xx_db01的/arch目录里生成的数据库归档文件是否正常。
如果备份成功，该目录中只保存最近12小时内的归档文件，因为备份策略中设定每12小时就会作一次数据库归档备份）。
为了尽量避免出现备份不成功的故障，需要定期对磁带库的driver进行清洗（建议1-2个月作一次清理，由于驻点同事不一定每天都到机房，可以根据实际情况，到机房查看相关情况时顺便作一下清洗工作）。
具体的操作按照我下面的步骤来进行就可以对driver进行清理了，操作上如果还存在不清楚的请和我交流。
便于更好地让驻点同事对磁带库进行现场操作，我用图片给大家写了这个文档，希望大家今后能配合在现场进行相关的操作。

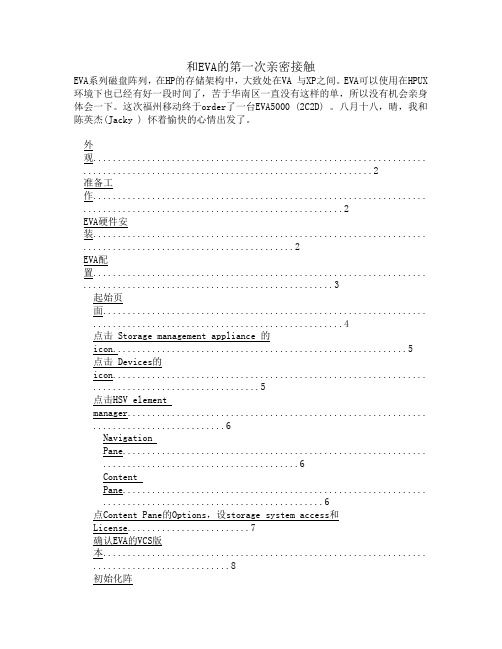

和EVA的第一次亲密接触EVA系列磁盘阵列，在HP的存储架构中，大致处在VA 与XP之间。
EVA可以使用在HPUX 环境下也已经有好一段时间了，苦于华南区一直没有这样的单，所以没有机会亲身体会一下。
这次福州移动终于order了一台EVA5000 (2C2D) 。
八月十八，晴，我和陈英杰(Jacky ) 怀着愉快的心情出发了。
外观.................................................................... .. (2)准备工作.................................................................... .. (2)EVA硬件安装.................................................................... . (2)EVA配置.................................................................... (3)起始页面.................................................................. (4)点击 Storage management appliance 的icon (5)点击 Devices的icon................................................................ (5)点击HSV elementmanager............................................................. (6)NavigationPane.............................................................. (6)ContentPane.............................................................. (6)点Content Pane的Options，设storage system access和License (7)确认EVA的VCS版本.................................................................. (8)初始化阵列.................................................................. .. (9)初始化阵列续一.................................................................. .. (9)添加Host................................................................ .. (10)增加Host续一.................................................................. (11)添加Virtual Disk................................................................ .. (12)Present VD to Host................................................................ .. (13)在主机上S ECURE P ATH的安装配置.................................................................... . (13)安装.................................................................. (13)配置.................................................................. (13)spmgrdisplay........................................................... (14)打开|关闭Secure Path的LoadBalancing..........................................................15更改Secure Path下的设备文件名................................................................ (15)LoadBalancing......................................................... (16)配置与优化.................................................................... .. (17)DiskGroup............................................................... (17)RAIDLevel............................................................... (17)SCSI Queue Depth & IOtimeout........................................................... (18)脚本与自动化操作.................................................................... .. (18)外观EVA是单独的一个41U的机柜，颜色的基调是黑色。
HPStorageWorks磁碟阵列解决方案儲存伺服器解決方案67HP StorageWorks磁碟陣列解決方案HP儲存資源最佳化解決方案提升儲存的效能、效率與永續性各企業大量利用IT以改善其自身的經營績效，IT能力的良窳已經是企業策略性的競爭優勢。
在多年來各式應用程式及IT設備的引入，企業內累積了大量的資料，儲存在各式各樣的儲存設備上，以提供各個關鍵性應用程式所使用。
資料的儲存、存取、保護及歸檔不但是企業內IT部門重要的工作，其運作的效率及效能，更直接影響企業每日的正常運作。
以下將整理出3種企業內使用儲存設備最常運見的使用情境及HP 相對應的解決方案，以提供確實可行的架構及產品，來解決每一情境的問題與挑戰。
這些解決方案包括：HP儲存整合解決方案（Storage Consolidation Solution）HP儲存/網路整合解決方案（Storage/Network Consolidation Solution）HP儲存虛擬化解決方案（Storage Virtualization Solution）6869儲存伺服器解決方案效益：1. HP 完整SAN 儲存裝置，提供符合各種不同需求的性能價格比2. HP 有共種不同領域及不同應用程式的技術顧問，可針對整合架構作專業規劃3. 整合不是一蹴可及，HP 有完整的Roadmap 可引導客戶階段性的完成整合專案典型組態包含如下組件：1. HP StorageWorks EVA 、XP 磁碟陣列或LeftHand 產品2. SAN Director 或HP ProCure 交換器3. HP 儲存整合專業服務及專案管理二、NAS （Network Attach Storage ）問題與挑戰：1. 檔案分散，整合不易2. 檔案容量成長快速，磁碟空間不敷使用3. 不同的NAS ，操作及管理均不相同4. 企業內同時擁有多套NAS 時，系統管理者需面對複雜的檔案版本控管、檔案更新、檔案重複及同步、檔案安全設定、使用者帳戶管理、備份、…等多個複雜議題5. 針對應用程式的效能調校HP NAS 解決方案，包括簡單易用的X1000系列，基於標準x86架構及Microsoft Storage Server 的ProLiantStorage Server 及叢集式高效能的EFS Clustered Gateway 。

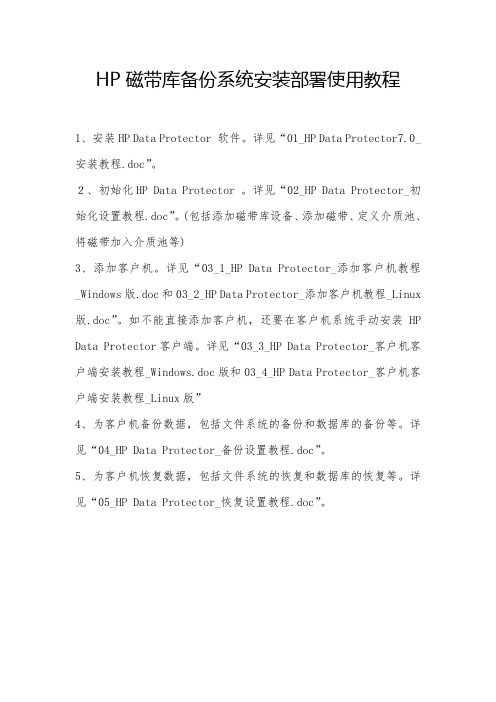

HP磁带库备份系统安装部署使用教程
1、安装HP Data Protector 软件。
详见“01_HP Data Protector7.0_安装教程.doc”。
２、初始化HP Data Protector 。
详见“02_HP Data Protector_初始化设置教程.doc”。
(包括添加磁带库设备、添加磁带、定义介质池、将磁带加入介质池等)
3、添加客户机。
详见“03_1_HP Data Protector_添加客户机教程_Windows版.doc和03_2_HP Data Protector_添加客户机教程_Linux 版.doc”。
如不能直接添加客户机，还要在客户机系统手动安装HP Data Protector客户端。
详见“03_3_HP Data Protector_客户机客户端安装教程_Windows.doc版和03_4_HP Data Protector_客户机客户端安装教程_Linux版”
4、为客户机备份数据，包括文件系统的备份和数据库的备份等。
详见“04_HP Data Protector_备份设置教程.doc”。
5、为客户机恢复数据，包括文件系统的恢复和数据库的恢复等。
详见“05_HP Data Protector_恢复设置教程.doc”。
1HP StorageWorks MSL5000系列磁带库建立更好的备份在理想情况下，数据存储应当具备高容量，强大的可靠性，以及容易使用的图形用户界面。
惠普使这个梦想变成了现实。
屡获殊荣的HP StorageWorks MSL5000系列磁带库为中档和部门市场上的企业提供全面的备份和恢复解决方案。
现在您可以拥有一个使用方便，并且可以随您的需要一起增长的数据存储系统。
H P StorageWorks MSL5000系列磁带库就是这样的理想系统。
如何实现？惠普提供独有的特性，例如：•同类产品中最高的密度•热插拔驱动器•多单元的可扩展性•容易使用的图形用户界面•惠普品牌的磁带介质是通过高于工业标准的测试，使磁带库的性能更加优化简而言之，HP StorageWorks MSL5000系列磁带库为您提供终极的数据保护、简化和投资保护。
在您需要时提供数据保护您不仅获得机械手额定200万次装载/卸载循环的强大可靠性，而且拥有热插拔驱动器的高可用性。
您可以联机进行驱动器更换和容量扩展，无需中断备份及恢复功能，从而减少停机时间。
HP StorageWorks MSL5052和MSL5060磁带库的双冗余电源提供更高级别的不间断运行。
停机时间的减少同时意味着黄金时间的增加。
HP StorageWorks MSL5026/MSL5030磁带库HP StorageWorks MSL5052/MSL5060磁带库使用SDLT 110/220驱动器的HP StorageWorks MSL5026磁带库使用SDLT 110/220驱动器的HP StorageWork s MS L5026磁带库26个插槽和最多2个热插拔S D LT 110/220驱动器，提供2.86 TB的原始容量，一个单元可以实现79.2 GB/小时的备份性能。
它采用结构紧凑的5U体积，提供机柜安装或桌面机型。
机柜安装配置最多可以扩展为8个单元，提供22.88 TB的最大原始备份容量和633.6 GB/小时的原始备份性能。

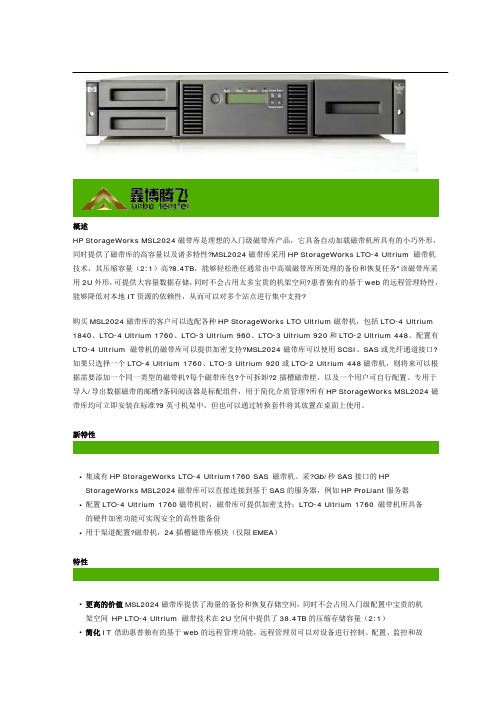

HP StorageWorks MSL2024 磁带库- 概述产品描述产品特性软件概述链接产品规格及保修信息链接至规格概述产品描述HP StorageWorks MSL2024 磁带库结合了高达19.2 TB 的压缩容量(2:1)以及在压缩2U 外形下的磁带库特征。
复制系统的理想选择，网络管理可以提供许多站点的集中化管理。
MSL2024 磁带库提供磁带技术与接口配置选择；选择HP StorageWorks Ultrium960, Ultrium 920 或Ultrium 448 磁带机或者SCSI, SAS 或FC 接口。
如果只选择了1台Ultrium 920 或448 磁带机，那么日后随着备份需求的增长，还可以安装其他Ultrium 920 或448 磁带机。
HP StorageWorks MSL2024 磁带库还能提供2 个12 插槽的可拆卸磁带槽，1 个邮槽和1 个条形码识别软件，以提供有效的介质管理。
top产品特性特性说明MSL2024 LTO-4 MSL2024LTO-4MSL2024Ultrium448MSL2024Ultrium920(SCSI,MSL2024 Ultrium960 (FC, SCSI)驱动器技术Ultrium（傲群）1840Ultrium（傲群）1760Ultrium（傲群）448Ultrium（傲群）920Ultrium（傲群）960驱动器数目1 1 个或2 个 1 个或 2个1 个或 2个1插槽数24 24 24 24 24性能描述38.4TB 38.4TB 4.8 TB 本机9.6 TB 压缩9.6 TB 本机19.2 TB 压缩9.6 TB 本机19.2 TB 压缩接口 4 Gb 本机光纤通道Ultra320LVD SCSIUltra160 LVDSCSI 3 Gb/secSAS 4 Gb 本机光纤通道Ultra320LVD SCSIUltra160 LVDSCSI 3 Gb/secSASUltra160LVD/SESCSIUltra320LVD/SESCSI3Gb/secSAS4Gb 本机光纤通道；Ultra320 SCSILVD/SE最大传输速率(1 个驱动器配置)1.152 TB/hr 1.152 TB/hr 24 MB/s(86.4Gb/hr) 本机48MB/s(172.8GB/hr) 压缩60 MB/s(216Gb/hr) 本机120MB/s (432GB/hr) 压缩80 MB/s (288Gb/hr)本机160 MB/s (576GB/hr) 压缩可靠性MSBF (平均无故障交换次数)平均无故障时间2,000,000 robot 载入/载出周期100000 小时（基于1M MSBF）盒调换时间45 秒(驱动器到插槽，插槽到驱动器)启动时间65 到80 秒接头(1) 微型SAS (位于MSL2024 SAS 机型后部，仅适用于该机型)(2) HD68 (位于MSL2024 SCSI 机型后部，仅适用于该机型)(2) LC 光纤(位于MSL2024 FC 机型后部，仅适用于该机型)(1)RJ-45（位于MSL2024 后部）(1) 个USB 端口（仅诊断；位于MSL2024 背面）库存时间1:20 分钟(采用标有条形码的盒子)LED 指就绪LED（绿色）：显示就绪状态信息示灯（前面板）清洁LED（黄色）：显示故障状态信息警示LED（黄色）：显示故障状态信息错误LED（黄色）：显示故障状态信息保修此产品享有一年、下一工作日现场保修服务。
目录1.EV A5000盘阵安装过程 (2)硬件安装步骤 (2)硬件安装的详细要求 (2)安装前准备工作 (2)现场货物清点 (3)设备就位，连线和加电测试 (3)需要安装的软件和配置的详细步骤 (3)软件安装步骤 (4)升级Command View EV A软件 (4)EVA5000磁盘阵列设置 (4)2.FC SWITCH 16B的设置 (26)3.MSL6030磁带库的安装 (27)磁带库安装上架 (27)磁带库默认口令 (30)通过Telnet管理磁带库 (31)通过web界面管理磁带库 (39)使用Web测试磁带库 (45)4.硬件安装后的检验 (53)5.硬件安装注意事项 (54)1.EVA5000盘阵安装过程硬件安装步骤硬件安装的详细要求1、EVA5000磁盘阵列的硬盘安装。
2、升级EVA 5000磁盘阵列firmware或升级管理端管理软件。
3、磁带库磁带的安装，磁带条形码的粘贴，清洗带的安装。
4、SAN switch 2/16的安装。
（注意：JBOD盘箱DS2405暂时不连接在EV A5000控制盘箱上，EVA5000连线图如下：）下图为实景安装前准备工作1) 安装前应和用户联系，了解用户场地状况（参照场地准备通知书）➢用户电源准备情况➢用户的网线，网络设备是否就序➢用户是否备有诊断电话线➢机房是否满足HP EVA5000和HP MSL6030设备对安装空间的要求。
2) 工程师需带齐所有的Installaction Kit➢安装手册➢装箱单（Packing list）➢安装报告➢安装工具➢笔记本电脑➢标签纸(Label)➢串口线现场货物清点开箱进行货物清点根据HP Packing List 对箱数进行清点。
在阵列带库加电以后，HP、太极华青和用户三方对机械手、磁带驱动器、磁盘阵列高速缓存、内置硬盘容量、光纤交换机SFP数量，以及firmware版本行核对。
*请工程师务必仔细检查货物的外包装有无损坏，倾斜标志显示是否正常，有问题请及时与HP项目组联系。
显示有倾斜过度设备就位，连线和加电测试1)机柜按要求摆放2)EVA5000 和FC Switch上架3)MSL6030上架4)相互连线5)粘贴标签需要安装的软件和配置的详细步骤1)Command View 软件的升级2)收集所有HBA卡的WWN号码3)SAN switch 2/16交换机的配置4)MSL6030 网络IP的配置5)MSL6030 端口速率的调整6)相互连线、粘贴标签软件安装步骤升级Command View EV A软件进入Windows2000界面后，点击桌面上快捷图标，进入默认的起始页是http://localhost:2301/，就是EV A的管理界面。
但是进入后对EV A做任何操作都会弹出一个一尺见方的窗口告诉你可能在xxxx方面有问题，按照提示重新检查硬件状态等并没有什么问题。
随机有一张hp OV Storage management appliance software V2.0的光盘，退出IE界面后将光盘上的软件再安装一次，大约用了半小时左右安装完毕。
屏幕中央的图案变成了四个不明身份的男子在阴影中背对着你，再操作就正常了。
估计是预装的Command View EV A版本较低造成的问题。
Command View EV A工作正常之后，对EV A的操作都是图形化的界面，比较直观。
EV A5000磁盘阵列设置EV A 5000通过其上面的小PC server 进行管理和配置。
登录用户名administrator，其登录密码为admin+序列号的后六位倒过来。
登录进去后，双机桌面上的IE 图标即可进入管理界面。
如下图：以下便是建立两个LUN，并map到主机的全过程的例子：单击Devices进入管理1、单击command view eva进行管理，要进行硬盘管理，需要用到Command view 软件!2、提示系统将工作在安全模式下，要用户确认。
3、进行Account Login登录的时候，系统要求输入用户名和密码，用户名：administrator默认的密码是hpinvent4、第一次登录后的状态，现在系统中没有检测到任何硬盘，只检测到一个控制器，需要进行初始化操作！5、单击初始化按钮进行初始化。
6、系统有警告，确定就可以了!7、输入一些阵列的参数，我们定义阵列的名字为EV A 50008、设置系统时间和日期9、设置当有物理硬盘损坏时，进行数据保护的级别，如图为只容忍一块物理硬盘物理损坏，可以设置2块或更多，但会浪费很多硬盘空间。
相当于设置Hotspare硬盘。
10、设置完成11、系统再次要求确认。
12、系统正在初始化，大概需要几分钟。
13、初始化完成后，可以找到阵列上的物理硬盘14、添加主机，就是需要使用EV A 5000盘阵的服务器15、填加host，要注意在WWN栏中填加HBA卡的WWN号码，在host os中输入该主机的操作系统类型，要获取HBA卡的WWN《见收集HBA卡WWN号码！》16、如果一台计算机有双HBA卡，需要再填加一个port端口，也就是另外一块HBA卡的wwn号17、Host主机建立完成18、点击屏幕左边的Virtual Disks，准备创建新的LUN19、现在要创建一个LUN，该LUN只对于一个主机是唯一的。
20、输入一些信息，确定这个LUN的特性21、点击下一步22、正在创建LUN，视创建的LUN大小，需要等待几分钟到十几分钟23、创建完成后，需要点击Save changes按钮，保存上面做的操作。
24、继续创建第二个LUN，方法同上。
25、操作完毕，现在，小型机就可以通过Ioscan –fnCdisk查看到eva 5000的硬盘了。
26、如果一次性需要建上百个LUN逻辑盘，可以编制脚本文件实现。
需要使用到的工具是SSSU，如果系统可执行文件的路径中没有这个文件，就搜索一下, 到相应的路径下执行这个命令。
C:>SSSUNoCellSelected>SELECT MANAGER smaname USERNAME=administrator PASSWORD=administrator(smaname指的是SMA的计算机名，用户名和密码按实际情况输入，例中是默认值)NoCellSelected>SHOW CELLCells available on this manager:Cell1NoCellSelected>SELECT CELL Cell1Cell1>CAPTURE CONFIGRATION c:\eva_conf.txt这样我们就得到了生成EVA当前配置所需的脚本，对照这个文件的语法，如果需要修改，就按要求编辑好脚本。
然后就可以利用这个脚本来将EVA恢复到当前配置，或按修改好的配置来初始化。
接上例，如果我们重新Uninitialize了EVA，可以用下面的步骤来恢复其配置。
C:>SSSUNoCellSelected>SELECT MANAGER smaname USERNAME=administrator PASSWORD=administrator NoCellSelected>SELECT CELL “Uninitialized Storage System1”Uninitialized Storage System1>FILE c:\eva_conf.txt2.FC Switch 16B的设置光纤交换机配置：1)使用交叉网线连接笔记本和FC 16B 交换机。
笔记本网卡设置：IP:10.77.77.1MASK:255.255.255.0FC 16B交换机网口IP缺省：10.77.77.772)使用ping 命令，验证网络连通telnet 到FC 16B 网络端口系统显示：login: adminPassword:password3)检查当前设置Switch:admin> switchshow系统输出：switchName: SwitchswitchType: 16.2switchState: OnlineswitchMode: NativeswitchRole: PrincipalswitchDomain: 1 ――――――――――交换机DOMAIN ID switchId: fffc01switchWwn: 10:00:00:60:69:c0:93:49switchBeacon: OFFZoning: OFFport 0: id N2 No_Lightport 1: id N2 No_Lightport 2: id N2 No_Lightport 3: id N2 No_Lightport 4: id N2 No_Lightport 5: id N2 No_Lightport 6: -- N2 No_Moduleport 7: -- N2 No_Module……Switch:admin> qlshowSwitch is not in Quick Loop mode.<―――――display in QL disable mode4)如果FC 16B为QuickLoop Enable状态，请Disable。
Switch:admin> qldisable3.MSL6030磁带库的安装磁带库安装上架MSL6030带库原为PRE-COMPAQ产品，自带的导轨和HP的机柜不一致，需要更还与之配套的HP导轨。
首先，将原导轨的架子和滑轨分解开，将随机的HP固定架和滑轨组装到一起，HP固定架上与之对应的圆孔的顺序是1，3，7，9，(注意下图由左至右为1- 9)确认滑轨可完全缩入架子并保持齐平。
将重新组装的导轨安装到HP的机柜上，注意，导轨与机柜后面的固定处需要垫片，机柜前面的固定处不需要垫片。
同时,前面固定使用黑色螺钉, 并在导轨前面固定的位置上方处再安一个垫片(详见下图),后面用长螺钉滑轨上有小‘挡头’，将MSL6030带库和滑轨结合时须耐心调整，将磁带库推入机柜后不要忘记固定磁带库前面的螺钉.MSL6030带库的随机说明书中推荐的SCSI联接方法比较保守(详见说明书f-5页的安装图)，机械手，双磁头以串联方式接在一起，这种连接方式会影响性能，要求改为磁头并联方式，机械手可与一个磁头一起和另一磁头并联至光纤卡上。
磁带库默认口令✧前面板（触摸屏）设置带库状态，所涉及的管理口令缺省为5566。
✧通过用直连线连接磁带库后端的ETHERNRT口，默认IP为：1.1.1.1子网掩码为255.255.255.0，用telnet连接上：默认用户名root口令password✧如果通过图形界面直接控制磁带库，可以通过远程管理功能实现，可由带库背面的Control卡上的以太网口接入，也就是需要连接到带库后面的SCSI卡上的10 BASE T口。
