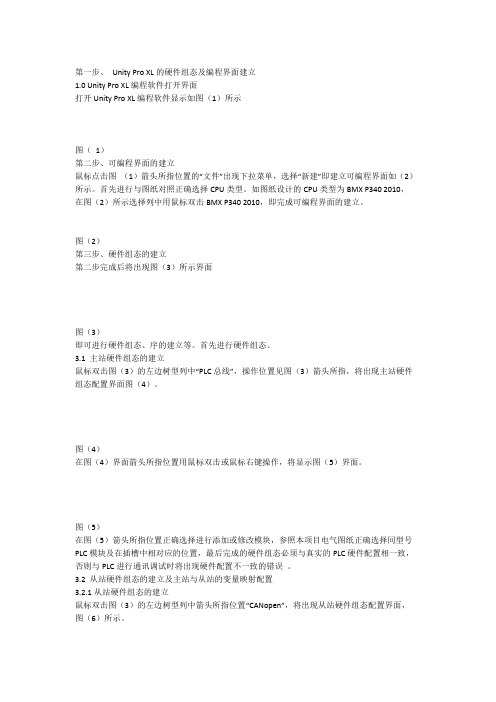

第一步、Unity Pro XL的硬件组态及编程界面建立1.0 Unity Pro XL编程软件打开界面打开Unity Pro XL编程软件显示如图（1）所示图（1）第二步、可编程界面的建立鼠标点击图（1）箭头所指位置的“文件”出现下拉菜单，选择“新建”即建立可编程界面如（2）所示。
首先进行与图纸对照正确选择CPU类型。
如图纸设计的CPU类型为BMX P340 2010，在图（2）所示选择列中用鼠标双击BMX P340 2010，即完成可编程界面的建立。
图（2）第三步、硬件组态的建立第二步完成后将出现图（3）所示界面图（3）即可进行硬件组态、序的建立等。
首先进行硬件组态。
3.1 主站硬件组态的建立鼠标双击图（3）的左边树型列中“PLC总线”，操作位置见图（3）箭头所指，将出现主站硬件组态配置界面图（4）。
图（4）在图（4）界面箭头所指位置用鼠标双击或鼠标右键操作，将显示图（5）界面。
图（5）在图（5）箭头所指位置正确选择进行添加或修改模块，参照本项目电气图纸正确选择同型号PLC模块及在插槽中相对应的位置，最后完成的硬件组态必须与真实的PLC硬件配置相一致，否则与PLC进行通讯调试时将出现硬件配置不一致的错误。
3.2 从站硬件组态的建立及主站与从站的变量映射配置3.2.1从站硬件组态的建立鼠标双击图（3）的左边树型列中箭头所指位置“CANopen”，将出现从站硬件组态配置界面，图（6）所示。
图（6）箭头所指位置为从站硬件组态及地址配置，鼠标双击将出现图（7）所示界面，在箭头所指位置进行正确选择需要配置的从站,从站与主站硬件组态的配置步骤基本一致。
图（7）3.2.2 从站中岛(OTB_ISLAND)的建立当“CANopen”组建从站时,如果从站存在OTB1 CODM9LP连接的其它I/O模块时就需要组建一个岛.其组建需要通过两步来实现.首先,参照从站硬件组态建立的方法，见图（7）箭头指向位置，“CANopen子站”的下拉列中选择“分布式I/O”，在“分布式I/O”下拉列菜单中选中“OTB_ISLAND”，即完成“岛”的建立。
M340使用Unity Pro XL编程入门第一步、Unity Pro XL的硬件组态及编程界面建立1.0 Unity Pro XL编程软件打开界面打开Unity Pro XL编程软件显示如图（1）所示图（1）第二步、可编程界面的建立鼠标点击图（1）箭头所指位置的“文件”出现下拉菜单，选择“新建”即建立可编程界面如（2）所示。
首先进行与图纸对照正确选择CPU类型。
如图纸设计的CPU类型为BMX P340 2010，在图（2）所示选择列中用鼠标双击BMX P340 2010，即完成可编程界面的建立。
图（2）第三步、硬件组态的建立第二步完成后将出现图（3）所示界面图（3）即可进行硬件组态、序的建立等。
首先进行硬件组态。
3.1 主站硬件组态的建立鼠标双击图（3）的左边树型列中“PLC总线”，操作位置见图（3）箭头所指，将出现主站硬件组态配置界面图（4）。
图（4）在图（4）界面箭头所指位置用鼠标双击或鼠标右键操作，将显示图（5）界面。
图（5）在图（5）箭头所指位置正确选择进行添加或修改模块，参照本项目电气图纸正确选择同型号PLC模块及在插槽中相对应的位置，最后完成的硬件组态必须与真实的PLC硬件配置相一致，否则与PLC进行通讯调试时将出现硬件配置不一致的错误。
3.2 从站硬件组态的建立及主站与从站的变量映射配置3.2.1从站硬件组态的建立鼠标双击图（3）的左边树型列中箭头所指位置“CANopen”，将出现从站硬件组态配置界面，图（6）所示。
图（6）箭头所指位置为从站硬件组态及地址配置，鼠标双击将出现图（7）所示界面，在箭头所指位置进行正确选择需要配置的从站,从站与主站硬件组态的配置步骤基本一致。
图（7）3.2.2 从站中岛(OTB_ISLAND)的建立当“CANopen”组建从站时,如果从站存在OTB1 CODM9LP连接的其它I/O模块时就需要组建一个岛.其组建需要通过两步来实现.首先,参照从站硬件组态建立的方法，见图（7）箭头指向位置，“CANopen子站”的下拉列中选择“分布式I/O”，在“分布式I/O”下拉列菜单中选中“OTB_ISLAND”，即完成“岛”的建立。

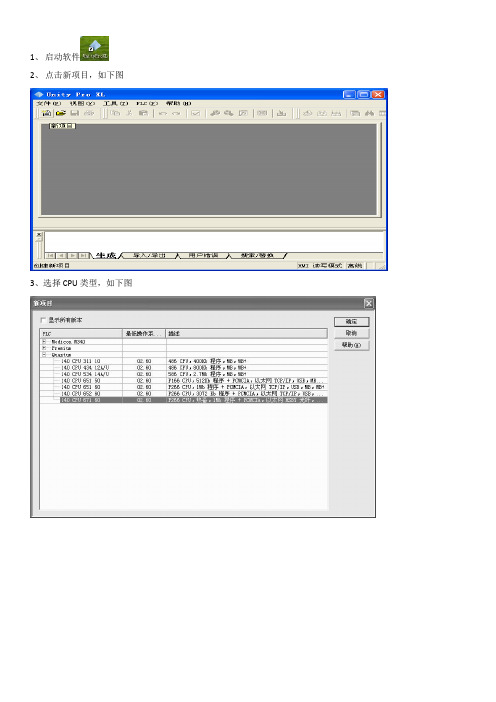

1、启动软件
2、点击新项目，如下图
3、选择CPU类型，如下图
4、配置机架类型、电源、cpu、通讯、网卡等模块，如下图
注意：机架类型应与实际机架类型相同，各模块位置应与现场实物位置相对应，否则上位机无法与PLC通讯。
5、双击PIOBUS配置子站，如下图
右键点击新设备，如下图
添加电源模块、I/O卡件，如下图
添加完成，如图
6、配置网络，右键新建网络，如图
注意：名称要用英文表示，中文无法识别。
配置完后点击菜单栏在中的“”确认
7、到本地总线中选择网络，如图
双击“以太网TCPIP”弹出对话框，选择刚才添加的网络如图
选择完后点击菜单栏在中的“”确认
8、导入功能块，功能块文件为**.SDB格式，如图
导入完成后，如图
9、导入点目录，点目录为**.TXT格式文件，如图
导入后的点目录，如图
10、新建段，制作逻辑，如图
给段命名，语言必须选择LD。
双击打开段YW，添加功能块制作逻辑点击“FFB输入助手”选择所需功能块，如图
11、逻辑做好后点击“重新生成所有项目”，如图
12、设置与PLC的连接，如图
介质选USB时地址栏必须输入sys，然后用USB线与PLC连接，点击“测试连接”，如图
介质选TCPIP时地址栏必须输入90.0.0.1，然后用USB线与PLC连接，点击“测试连接”，如图
至此逻辑制作完成，与PLC连接成功。

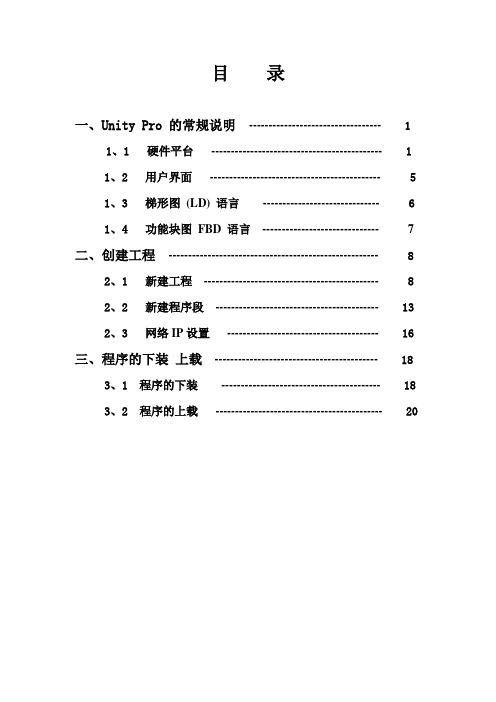

目录一、Unity Pro 的常规说明---------------------------------- 11、1 硬件平台-------------------------------------------- 1 1、2 用户界面-------------------------------------------- 5 1、3 梯形图(LD) 语言------------------------------ 61、4 功能块图FBD 语言------------------------------ 7二、创建工程------------------------------------------------------ 82、1 新建工程--------------------------------------------- 8 2、2 新建程序段------------------------------------------ 132、3 网络IP设置--------------------------------------- 16三、程序的下装上载------------------------------------------ 183、1 程序的下装----------------------------------------- 18 3、2 程序的上载------------------------------------------- 20一、Unity Pro 的常规说明1.1硬件平台U nity Pro 支持以下硬件平台：Modicon M340PremiumAtriumQuantum编程语言U nity Pro 提供了以下用于创建用户程序的编程语言：功能块图 FBD梯形图 (LD) 语言指令列表 IL结构化文本 ST序列控制 SFC所有这些编程语言可在同一项目中混用。
