2024年《复合材料概论》课件0222.一、教学内容本节课我们将学习《复合材料概论》教材的第十二章——复合材料的力学性能。
详细内容主要包括复合材料的基本力学概念、复合材料的弹性常数、复合材料的强度及其影响因素、复合材料力学性能的优化设计等。
二、教学目标1. 理解复合材料的基本力学概念，掌握复合材料的弹性常数及其计算方法。
2. 了解复合材料的强度及其影响因素，学会复合材料力学性能的优化设计。
3. 培养学生的实际应用能力，使学生能够将所学知识运用到实际工程中。
三、教学难点与重点难点：复合材料的弹性常数计算、复合材料力学性能的优化设计。
重点：复合材料的基本力学概念、复合材料的强度及其影响因素。
四、教具与学具准备1. 教具：多媒体课件、黑板、粉笔。
2. 学具：教材、笔记本、计算器。
五、教学过程1. 导入：通过展示复合材料在实际应用中的图片，引起学生对复合材料力学性能的兴趣。
2. 知识讲解：（1）复合材料的基本力学概念。
（2）复合材料的弹性常数及其计算方法。
（3）复合材料的强度及其影响因素。
（4）复合材料力学性能的优化设计。
3. 例题讲解：讲解一道关于复合材料弹性常数计算的例题，引导学生掌握计算方法。
4. 随堂练习：让学生计算一道关于复合材料强度的题目，巩固所学知识。
5. 课堂讨论：针对复合材料力学性能的优化设计，引导学生展开讨论，培养学生的创新思维。
六、板书设计1. 板书左侧：列出复合材料的基本力学概念、弹性常数、强度及其影响因素。
2. 板书右侧：展示复合材料力学性能优化设计的流程图。
七、作业设计1. 作业题目：（1）计算给定复合材料的弹性常数。
（2）分析影响复合材料强度的因素，并提出优化方案。
2. 答案：（1）根据教材公式计算得出。
（2）结合教材内容，给出合理分析及优化方案。
八、课后反思及拓展延伸2. 拓展延伸：（1）了解复合材料在其他领域的应用，如航空航天、汽车制造等。
（2）学习复合材料的新进展，如纳米复合材料、生物复合材料等。
复合材料概论教学课件电子教案全套课件一、教学内容本节课我们将学习复合材料的相关知识。
具体教学内容为教材第三章“复合材料”的第一节“复合材料概述”，包括复合材料的定义、分类、性能特点及应用领域等方面的内容。
二、教学目标1. 理解复合材料的定义，掌握复合材料的分类及性能特点。
2. 了解复合材料的应用领域，提高学生对材料科学的兴趣。
3. 培养学生的实践操作能力，学会分析复合材料的性能与应用。
三、教学难点与重点难点：复合材料的性能特点及其在实际应用中的优势。
重点：复合材料的定义、分类及其在实际应用中的案例分析。
四、教具与学具准备1. 教具：PPT课件、实物样品、视频资料等。
2. 学具：笔记本、笔、计算器等。
五、教学过程1. 导入：通过展示一些日常生活中的复合材料制品，引导学生思考复合材料的特点与应用。
2. 知识讲解：1) 复合材料的定义及分类。
2) 复合材料的性能特点。
3) 复合材料的应用领域。
3. 实践操作：1) 分组讨论：分析复合材料在实际应用中的优势。
2) 观看视频：了解复合材料的制备工艺。
4. 例题讲解：以碳纤维增强复合材料为例，讲解其制备过程、性能特点及应用领域。
5. 随堂练习：1) 判断题：复合材料的性能是否完全取决于基体材料？六、板书设计1. 复合材料的定义2. 复合材料的分类3. 复合材料的性能特点4. 复合材料的应用领域七、作业设计1. 作业题目：1) 解释复合材料的定义，并举例说明。
2) 分析复合材料在实际应用中的优势，至少列举三点。
3) 简述碳纤维增强复合材料的制备过程及其性能特点。
2. 答案：八、课后反思及拓展延伸本节课通过讲解复合材料的基本概念、性能特点及应用领域，使学生初步了解了复合材料的内涵。
课后，教师应关注学生对复合材料知识的掌握程度，及时进行辅导。
拓展延伸：1. 了解其他类型的复合材料，如金属基复合材料、陶瓷基复合材料等。
2. 研究复合材料在航空航天、汽车制造等领域的应用案例。

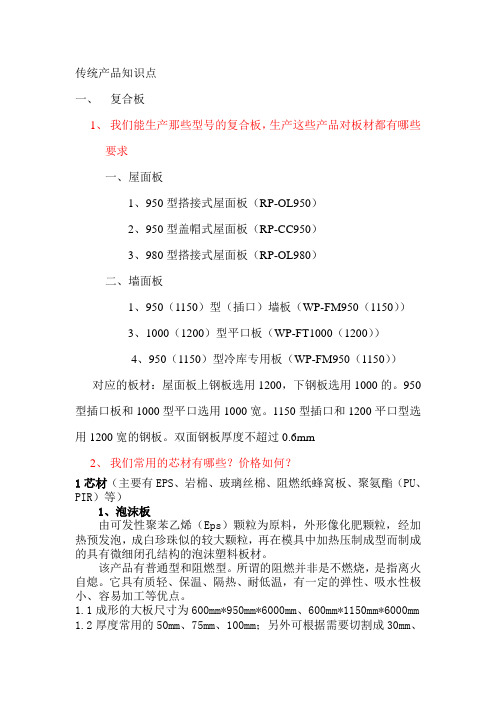

传统产品知识点一、复合板1、我们能生产那些型号的复合板，生产这些产品对板材都有哪些要求一、屋面板1、950型搭接式屋面板（RP-OL950）2、950型盖帽式屋面板（RP-CC950）3、980型搭接式屋面板（RP-OL980）二、墙面板1、950（1150）型（插口）墙板（WP-FM950（1150））3、1000（1200）型平口板（WP-FT1000（1200））4、950（1150）型冷库专用板（WP-FM950（1150））对应的板材：屋面板上钢板选用1200，下钢板选用1000的。
950型插口板和1000型平口选用1000宽。
1150型插口和1200平口型选用1200宽的钢板。
双面钢板厚度不超过0.6mm2、我们常用的芯材有哪些？价格如何？1芯材（主要有EPS、岩棉、玻璃丝棉、阻燃纸蜂窝板、聚氨酯（PU、PIR）等）1、泡沫板由可发性聚苯乙烯（Eps）颗粒为原料，外形像化肥颗粒，经加热预发泡，成白珍珠似的较大颗粒，再在模具中加热压制成型而制成的具有微细闭孔结构的泡沫塑料板材。
该产品有普通型和阻燃型。
所谓的阻燃并非是不燃烧，是指离火自熄。
它具有质轻、保温、隔热、耐低温，有一定的弹性、吸水性极小、容易加工等优点。
1.1成形的大板尺寸为600mm*950mm*6000mm、600mm*1150mm*6000mm 1.2厚度常用的50mm、75mm、100mm；另外可根据需要切割成30mm、40mm、55 mm、150mm、200mm等不同的规格；1.3密度（容重）：一般10kg/立方米；另外可根据需要每立方8kg、9 kg 12kg、14 kg、16kg、18kg等不同规格的；1.4 宽度根据复合板规格型号分为：475 mm、 575mm、600mm、950mm、980mm、1000mm、1150mm、1155mm、 1200mm；1.5泡沫板价格的计算方法： =立方数（长×宽×高）×密度（每立方的重量）×泡沫每公斤的价格；2.2.2岩棉是以玄武岩为主要原料，经高温熔融后，由高速离心设备制成无机纤维,同时均匀加入一定比例的粘结剂烘烤成大板，根据生产需求切割成岩棉条，岩棉为非燃烧体，防火性能好。
2024年《复合材料概论》课件0222.一、教学内容本课件基于《复合材料概论》教材第6章“复合材料的力学性能”展开。
详细内容包括：6.1节复合材料的基本力学概念；6.2节复合材料的弹性常数；6.3节复合材料的强度与破坏准则；6.4节复合材料的疲劳性能；6.5节复合材料的热力学性能。
二、教学目标1. 理解复合材料的基本力学概念和力学性能特点；2. 掌握复合材料弹性常数、强度与破坏准则的计算方法；3. 了解复合材料疲劳性能和热力学性能的基本知识。
三、教学难点与重点重点：复合材料的弹性常数计算，强度与破坏准则分析。
难点：复合材料疲劳性能和热力学性能的理解。
四、教具与学具准备1. 教具：PPT课件，复合材料样品，力学性能测试视频；2. 学具：笔记本电脑，教材，计算器。
五、教学过程1. 实践情景引入：展示复合材料在航空航天、汽车制造等领域的应用，引导学生思考复合材料的力学性能优势。
2. 例题讲解：a) 计算6.2节中给出的复合材料弹性常数；b) 分析6.3节中复合材料强度与破坏准则；3. 理论知识讲解：详细讲解 6.16.5节内容，期间进行随堂练习；4. 随堂练习：针对弹性常数、强度与破坏准则的计算题，巩固所学知识；5. 学生提问与解答：鼓励学生提问，解答学生在学习过程中遇到的问题；六、板书设计1. 课堂主题：复合材料的力学性能2. 板书结构：a) 复合材料基本力学概念；b) 弹性常数计算方法；c) 强度与破坏准则；d) 疲劳性能与热力学性能。
七、作业设计1. 作业题目：a) 计算给定复合材料的弹性常数；b) 分析给定复合材料样品的强度与破坏准则；2. 答案：见附件。
八、课后反思及拓展延伸1. 反思：通过本次教学活动，反思教学方法和教学效果的优劣，不断优化教学过程；2. 拓展延伸：a) 探索复合材料在其他领域的应用；b) 了解复合材料力学性能的最新研究动态。
重点和难点解析1. 教学难点与重点的确定；2. 例题讲解和随堂练习的选择；3. 作业设计；4. 课后反思及拓展延伸。
石材复合板章节提纲目录第X章石材复合板第一节、石材复合板概述第二节、石材复合板行业术语名词、定义第三节、石材复合板的分类一、石材复合板的分类1、从面材岩石种类分2、从基材特性分3、从基材种类分4、从装饰区域分二、石材复合板基材的分类第四节、石材复合板的生产工艺1、石材复合板生产工艺流程2、石材复合板生产工序和质量标准3、石材复合板基材的再加工工序和质量标准第五节、影响石材复合板粘接强度的十大因素第六节、石材复合板的十大优良性能特点第七节、石材复合板的成本优势第八节、石材复合板专用胶粘剂一、胶粘剂的分类二、胶粘剂的主要成分和功能三、石材复合板专用复合胶四、石材复合胶的分类五、石材复合胶的使用方法六、出现问题的现象、分析判断、解决方法第九节、石材复合板专用机械设备一、石材复合板分切机二、石材复合板定厚机三、石材复合板面材、基材烘干线四、石材复合板板复合压板架五、石材复合板烘干房六、石材复合板烘干刷胶线七、石材复合板连续自动磨机八、石材复合板自动修边倒角机第十节、石材复合板的应用范围第十一节、石材复合板的安装方法1、硬质基材复合板的安装方法2、石材一铝塑复合板的安装方法3、石材—铝蜂窝复合板的安装方法4、石材—玻璃复合板的安装方法第十二节、石材复合板的防护、养护第十三节、石材复合板的国家建材行业标准第一节石材复合板概述石材复合板是将石材与其它不同板材用胶粘剂粘接而成的新型装饰材料。
石材是建筑装饰材料之一。
石材行业又可细分为几种分行业：板材、异型、墓碑、雕刻、拼花、马赛克、人造石等，这些都是在石材的原料的基础上改变了其形状、体积、尺寸、外形等物理外观性能，而石材复合板是将石材与其它不同的材料用胶粘剂粘接而成的一种新型的建筑装饰材料，它的基材种类很多，如：石材、瓷砖、硅酸钙板、铝塑板、铝蜂窝板、玻璃、木材、塑料、保温材料等。
天然石材与这些不同材料的结合，即保持了天然石材表面丰富多彩的颜色与变化万千的花纹，同时又大大改变了天然石材的其它性能，使其同时具有了与其粘接的基材的许多性能特点，如：强度提高、重量减轻、花色统一、不易污染、晶莹透明、容易弯曲、隔音防潮、保温节能等，也突破了天然石材装饰的禁区，一般情况下，石材不能装饰在天花吊顶上，而石材复合板中的几类，如石材—铝塑复合板、石材—玻璃复合板、石材—铝蜂窝复合板等就可直接安装在天花吊顶上。
同时，石材复合板中的许多种类，在成本单价上也比石材通体板（原板）大大降低了。
正是由于石材复合板比起石材通体板（原板）具有许多特别的优良性能特点，因而不断得到了越来越多的设计师，装饰公司和用户的认可和青睐。
石材复合板的生产技术诞生于1990年代初期的欧洲。
中国石材复合板的发展大致是1990年代中后期开始的，零星的几家工厂作出了勇敢的创新和艰难的探索。
终于制造出初成产品，并悄然走进市场，而后，在湖北通山、江苏常州、深圳、泉州、福州、厦门的几家企业尝试和带动下，逐渐突破了技术难关，直至2003年后才在福建南安水头、广东云浮、佛山、北京、杭州等地快速发展起来，特别是福建南安水头的复合板企业发展速度和规模更加迅猛，在短短的几年间，就将早先的手工操作逐渐发展成自动流水线生产，并将原先较为单一的品种扩展成品种丰富，种类繁多，各项生产工艺机械设备，基础材料，相关行业都走在了石材复合板的前列。
石材复合板自2003年快速发展后，产品大都销往国际市场，欧洲、美国、韩国，随着国内生产企业的增加和自动化程度的进一步提高，产能也在不断的增加。
近两年，许多复合板企业也在积极努力开辟国内市场。
随着宣传、推广力度的加大，生产工艺的进一步创新提高，国内石材复合板市场将逐渐走向成熟。
第二节石材复合板行业术语名词、定义1、石材复合板由两种以上不同板材（至少一种是石材）用胶粘剂粘结而成的新型装饰材料。
2、花岗岩复合板面材是花岗岩的复合板3、大理石复合板面材是大理石的复合板4、人造石复合板面材是人造石的复合板5、面材（面板）复合板装饰面材料，指各种石材。
6、基材（底板）复合板底面材料，常见的有瓷砖、石材、硅酸钙板、玻璃、铝塑板、铝蜂窝、木材、塑料、金属板、保温材料等。
7、退网用手工或机械将石材背面的用于增加抗拆强度的粘接网除去。
8、退光用手工或机械将石材表面的光泽度除去。
9、面材（面板）定厚用机械定厚机将石材面板打磨出统一要求的厚度。
10、基材（底板）定厚用机械定厚机（刮平机）将石材基材打磨（削磨）至统一要求的厚度。
11、烘干将各类板材通过电热风烘干、热风、油热风等方式去除水分的过程。
12、刷胶将各类适当的胶粘剂均匀涂抹在板材上的过程。
13、复合将两种或两种以上板材刷胶后相互粘贴、加压的过程。
14、烘干房用于去除板材中水分或加速胶粘剂固化的一个较大封闭区域空间。
15、胶丁各类胶粘剂在涂抹板材（或复合板后）在板材边缘或背面经固化后所形成的胶水颗粒。
16、打胶丁用手工或机械将胶丁去除的过程。
17、分切（对剖）用机械将一片板材沿大面的水平方向切割成相同大小的两片的过程。
18、分切机将一片板材沿大面的水平方向切割成相同大小的两片的机械。
19、带锯用于分切板材的宽窄不同的较薄的钢制锯条。
20、开齿机用于对带锯开出镶嵌刀头的小槽的机械。
21、辊压机用于对带锯消除应力不均和调整带锯口宽窄的机械。
22、碰焊机用于对带锯进行对口焊接的机械。
23、挖补用手工或机械将石材表面存在的沙土、杂质、色带等挖出后，再用原石的细碎颗粒与胶粘胶混合后填补进去的过程。
24、修边（磨边）、倒角特指用自动修边机（磨边机）将板材的四边用专用磨料削磨整齐并将石材的四个棱角稍稍磨去的过程。
25、修补特指用人工将石材复合板成品的细小暇疵进行修饰、填补的过程。
26、原板烘干线将原板（包括面材基材）用电热风、煤热风、油热风去除水分的多段连续或较长的加热流水线的机械设备。
27、刷胶烘干线板材通过定厚后，经过烘干、刷胶、再烘干的连续自动流水作业的机械设备。
28、空鼓复合板面材与基材没有胶粘剂或粘接不牢的区域。
29、脱胶复合板面材与基材因各种原因（不包括外力）形成的自然完全分离的现象。
30、气泡复合板面材与透明基材之间形成的微小空气区域。
31、硬质基材材质较硬，通过手感几乎不发生变形的基材。
32、柔质基材材质较软通过手感稍微会发生变形，但去除手感后又恢复原状的基材。
33、胶粘剂通过粘合作用，使被粘接物结合在一起的物质。
34、双组份胶粘剂需由两种物质按一定比例混合后才能使用的胶粘剂。
35、单组份胶粘剂只有一种物质即可使用的胶粘剂。
36、粘合两个物体表面依靠化学力、物理力或两者兼有使之结合在一起的状态。
37、固化胶粘剂通过化学反应获得粘接强度等性能的过程。
38、硬化胶粘剂通过化学反应或物理作用，获得较高粘接强度并自身变硬的过程。
第三节石材复合板的分类一、石材复合板的分类<一>、按面材岩石种类分：1、花岗岩复合板2、大理石复合板3、人造石复合板<二>、按基材性质分1、硬质基材复合板2、柔质基材复合板<三>、按基材种类分：1、石材—瓷砖复合板2、石材—石材复合板3、石材—硅酸盐复合板4、石材—铝塑板复合板5、石材—铝蜂窝复合板6、石材—玻璃复合板7、石材—木材复合板8、石材—塑料复合板9、石材—金属复合板10、石材—保温材料复合板<四>、按装饰区域分1、室内装饰用石材复合板（按以上基材种类分的10种）2、室外装饰用石材复合板（按以上基材种类分的其中6种）①石材—瓷砖复合板④石材—金属复合板②石材—石材复合板⑤石材—铝蜂窝复合板③石材—玻璃复合板⑥石材—保温材料复合板二、石材复合板基材的分类1、瓷砖类：玻化砖、陶砖、纤瓷板2、石材类：大理石、花岗岩、人造石3、硅酸盐类：硅酸钙板、硅酸镁钙板、水泥板4、铝塑板类：单面铝塑板、双面铝塑板、铝粉铝塑板5、铝蜂窝板类：单面铝蜂窝板、双面铝蜂窝板、玻璃钢铝蜂窝板、蜂窝铝板。
6、玻璃类：普玻、超白玻、夹胶玻璃、钢化玻璃、中空玻璃7、木材类：实木板、刨花板、三合板、纤维板、密度板、夹芯板、压缩板8、塑料类：聚氯乙烯（PVC）、丙烯睛一丁二烯—苯乙烯共聚物（ABS）、有机玻璃（PUUA）9、金属类：不锈钢板、镀锌钢板、镀锌铝板10、保温材料：聚氨酯、改性酚醛树脂、挤塑聚苯板、膨胀苯板第四节石材复合板的生产工艺一、石材复合板生产工艺流程普通的大理石原版（通体板）的生产工艺比较简单，如从荒料开始加工，工艺流程是这样的：而复合板的生产工艺就复杂的多，工序少则十几道，多则达二十多道工序，且每道工序的技术要求与质量标准又较多，在石材分行业中，大板、工程板、异型、雕刻、线条、拼花、马赛克、墓碑、微雕等都只是在原石的基础上改变了它的物理形态，而复合板不但要改变其物理行态，而且要考虑与不同性能特点材质的底板结合，更要考虑与不同材料底板相适应的化学粘胶剂，同时还需要兼顾天气、室温、以及不同工序中的要求的温度、湿度、压力等。
要考虑非常多的影响因素。
有一个环节的一个因素考虑不周全，就会直接影响到最终产品的质量，因而，复合板的生产工艺就显得非常重要。
不同的底板材料，要用不同的胶水，生产工艺也就有所不同。
因瓷砖行业是一个较为成熟的行业，瓷砖又价廉物美，因而，大理石复合板中，生产和销售最多的就是大理石瓷砖复合板。
下面仅就大理石瓷砖复合板的生产工艺作一些简捷的阐述，其中会穿插一些其它的复合板类型 。
一颗粗糙而笨重的大石头，是如何变成轻巧而精美的复合板？ 她经历过多少道的励练才演绎出如此诱人的神奇？二、石材复合板生产工序和质量标准（以大理石—瓷砖复合板为例）（1）大理石荒料、品种丰富，有进品和国产，大小不一，一般在2～8M3左右。
进口国家主要有：西班牙、意大利、土耳其、葡萄牙、印度、印尼、埃及。
品种主要有：西班牙米黄、世纪米黄、月桂珍珠、西西里米黄、白沙米黄、白宫米黄、法国木纹、印尼米黄、新雅米黄、大花绿、金线米黄等几百种。
国产大理石主要有：国产啡网、金香玉、黑白根、松香玉、贵州木纹等。
（2）大理石荒料用大拉据切割成1.75～3cm厚度。
一般为：1.70cm、2.3cm、3cm，1.75cm的厚度作为复合板可分切成3片。
2.3cm的可分切成4片，也可分切成10mm厚的通体薄板。
3cm的可分切成6片，一般大理石厂大都将荒料切割成1.7cm厚，超过这个厚度都需提前定作，复合板企业从市场采购大板时，厚度都在1.7cm厚左右。
这样比较有挑选的余地，如定作其它厚度，就要挑选荒料。
荒料内部的花色从外面无法完全判断，存在一定的风险性。
以下的工艺介绍以厚度为1.75cm的大板为例。
（3）大板切好后，有大裂纹或断裂的进行修补，裂纹较多的，还需上胶背网，以后在红外线切边时不易断裂破损。
用作复合板的大板可以是磨光后的光板也可是之前的毛板。
