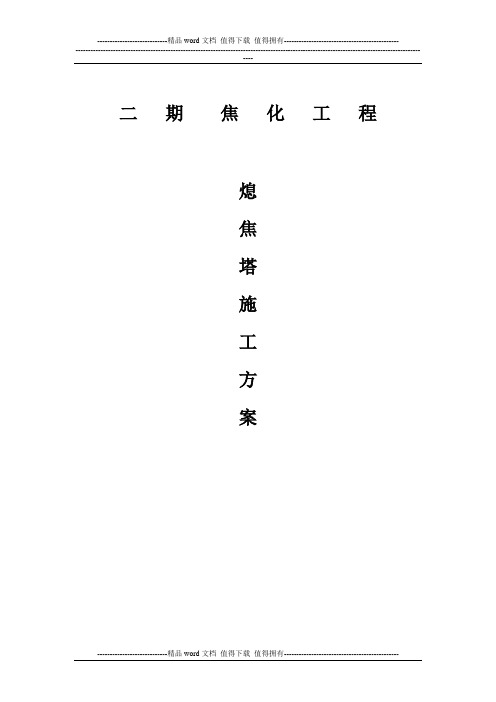

j焦化工程熄焦塔施工方案
二期焦化工程熄焦塔施工方案目录一、编制依据二、工程概况三、施工顺序四、主要工程施工方法1、土方工程2、钢筋工程3、混凝土工程4、模板工程5、脚手架工程6、砌体工程五、技术交底六、主要施工机具机械七、计划劳动投入量八、质量保证措施九、安全保证措施十、雨季施工措施十一、降低成本措施十二、施工平面图会签栏建设单位：批准:审核：日期:编制单位:批准:审核:编制：日期:熄焦塔施工方案一、编制说明1、本施工方案是依据设计院熄焦塔土建施工图0305—939、国家现行施工及验收规范、设计规范、《建筑安装工程质量检验评定标准》和我单位的施工装备、技术素质而编制的。
2、参加本工程施工的全体职工,要严格按照图纸要求、国家现行规范、设计变更通知单、技术问题解答记录、施工技术操作规程、安全规程、设计院院标等有关技术文件及验评标准进行施工,工程质量按《建筑安装工程质量检验评定标准》的优良标准要求。
3、本工程未考虑冬期施工。
4、本施工组织设计有不妥之处，敬请甲乙双方有关人员予以修改,使其逐步完美并达到指导施工，确保工期之目的。
二、工程概况1。
熄焦塔土0。
000相当于绝对标高540.48，基础埋深—3.16米，地基为灰土桩，熄焦塔顶标高35.59米。
2、熄焦塔通过熄焦车轨道与焦炉本体连接，并通过地沟与沉淀池连接。
2。
本工程全部为现浇钢筋砼结构,基础埋深-3.16m,外设有钢爬梯及钢平台,埋件较多.主体四周均为钢筋砼框架剪力墙，A—-—B列、B ———A列设有拦焦车进口，AB列轴线距离6米，1———4轴分别为轴距6米、6.7米、6米，A列剪力墙在+19。
59米-23。
19米为斜板,并向A列倾斜3米，剪力墙厚度除斜板为150毫米外,其余均为200毫米,砼为C25。
土0.000以下基础及基础梁外表面满涂冷底子油两遍，沥青胶泥两遍，垫层C10砼顶面涂热沥青。
3.施工用水、电、道路由甲方负责完成,施工准备基本就绪，施工机械均能满足施工要求.三、施工顺序本工程施工顺序应遵守先地下、后地上；先土建、后安装;先主体、后外围；先结构,后装修的原则。
熄焦塔施工方案.doc
1.编制依据1.1化学工业第二设计院（华泰工程公司）设计的吕梁东辉焦化煤气工程熄焦塔施工图。
1.2中化二建集团有限公司质量管理体系、环境管理体系、职业健康安全管理体系程序文件、管理手册、管理规定、记录清单的要求。
1.3国家现行有关标准规范。
1.4吕梁东辉焦化煤气工程施工组织设计。
2.工程概况及特点2.1工程概况吕梁东辉焦化煤气工程位于汾阳市三泉镇员庄，东距307国道5Km，北距汾阳市10Km，共有四座焦炉，设计生产能力为200万吨/年。
与1#、2#焦炉配套的熄焦塔由我单位承建。
熄焦塔地基处理采用强夯工艺，设计要求强夯处理后地耐力达到300Kpa/m2,强夯处理后的地基需按照《建筑地基处理技术规范》（JGJ79-2002）的要求检验，检验合格后方可进行基础施工。
熄焦塔位于1#焦炉东南，1-A轴距1#焦炉东端碳化室中心线36550mm，熄焦车轨道中心线（两轨中心）距焦炉中心线12330mm（焦炉中心线南侧）。
熄焦塔基础由八个独立基础组成（J-1共4个，J-2共4个），C10垫层100mm厚，垫层顶标高-3.400。
独立基础间纵向（东西方向）为砖基础，砖基础底标高-2.500。
放脚宽800mm，高300mm，其余为370厚砖基础，砖基础外侧抹水泥砂浆，刷冷底子油，热沥青防潮。
砖基础直接支撑0.250～0.280平台水沟。
熄焦塔内水沟与熄焦塔外水沟形成一环向整体，结构层水沟顶标高为-0.360～0.580，熄焦塔内水排向熄焦塔北侧室外排水沟。
独立面基础横向（南北方向）外侧（1-A轴，1-D轴）设砖基础，砖基础底标高、结构形式同纵向。
顶标高砌至JL-2底（-0.52）。
砖基础（370厚）外侧抹1：3防水砂浆20厚，刷冷底子油一道，热沥青两道防潮。
防潮层高出砖基础150mm。
独立基础间横向设钢筋砼梁（JL-1共2根，JL-2共2根），梁顶标高均为-0.680，梁高均为1200mm。
由于J-2独立基础承台顶标高为-2.200，故JL-2设置于基础短柱上，而J-1承台顶标高为-1.600，所以JL-1设置于基础承台与基础矩柱间。
干熄焦主体结构安装施工技术
能 力 不足 时 ，可 将 提 升 机 行 走 轮 卸 去 ，用 临 时钢 支 架 先
安装 于轨道上代 替，之后再 吊装行走轮 。提升机主梁运
统为例 ，如采 用散件 吊装，提升机单片大梁为１ｔ ６ ，安装 轨面标高４ ．８ ，设备项部高度５ ． ４ ，提 升机 如采用 ４ ３ｍ ２ ６ｍ
单片 吊装并在高空组合 ，需使用１ ０ 履带式起 重机 吊装 ５ｔ
作业 ，同时还需要在安装部位 搭设作业平台 。如采 用整 体式 吊装 ，则可将提升机端梁 及传动侧大梁 和从动侧大 梁在地面连接 ，这样对提 升机 的组装精度有 保证 ，但此 时 吊装构件重为６ ｔ ０ ，需使用 １ ０ ｔｍ ５ ０— 轮轨式 重型塔 式起 重机 吊装 作业 。采用不 同的吊装作业 方式要 综合考虑施 工工期、安全 、安装精度 、成 本、可 以使用 的吊装 设备 等 因素。我们采用 了整 体式 吊装的作业模式 。当起 重机
分） 有机硅耐高温防腐面漆两遍， 每道漆膜厚亦为４ ｍ 干 ０ ｐ。 熄炉烘炉前， 要完成冷焦试验的人工装焦工作。
２ ２ ３ 提 升 机 的 安 装 ．．
提升机跨度 为１ｍ ２ ，总宽度 １．ｍ １８ ，是干熄焦装 置中
图４ 工 作 中 的 提 升 机
最 大 的 运 动 部 件 ， 由于 其 重 量 大 ，安 装 部位 标 高较 高 ， 提 升 机 的 安 装 是 干 熄焦 施 工 的 难 点 ， 以１０ ／ 干熄 焦 系 ４ ｔｈ
１工艺简介 பைடு நூலகம்
干熄焦工艺 （ ｏ ｅＤ ｙ Ｑ ｅ ｃ ｉｇ简称Ｃ Ｑ Ｃ ｋ ｒ ｕ ｎ ｈ ｎ Ｄ ）是相 对湿熄焦而言，是以氮气作 为惰性气体冷却炽热红焦炭 的一种熄焦方式。吸 收了红焦炭热量 的氮气作为二次能 源 ，在热交换 设备 的余热锅炉 中放 出热量而重新变冷 ， 冷的惰 性气体再去冷却红焦 。而余热锅炉产生的蒸汽可 用 于发 电或 作为其 它动 力 。干 熄焦 与传统 的湿熄 焦相 比，在 回收利用能源 以及保护环境和改善焦炭质量等方 面都有着无法 比拟 的优势 ， 目前 已在中国得到了较快 的 发展。干熄焦 生产原理示意 图及装置见 图１ 和图２ 。 虽 然干熄 焦 工艺技 术作 为一 种值得 推广 应用 的技 术 ，但在其核心设备的安装施工方面，就会 因施工单位 所拥有 的装备不 同而采用不 同的安装方式 。
安装 于轨道上代 替，之后再 吊装行走轮 。提升机主梁运
统为例 ，如采 用散件 吊装，提升机单片大梁为１ｔ ６ ，安装 轨面标高４ ．８ ，设备项部高度５ ． ４ ，提 升机 如采用 ４ ３ｍ ２ ６ｍ
单片 吊装并在高空组合 ，需使用１ ０ 履带式起 重机 吊装 ５ｔ
作业 ，同时还需要在安装部位 搭设作业平台 。如采 用整 体式 吊装 ，则可将提升机端梁 及传动侧大梁 和从动侧大 梁在地面连接 ，这样对提 升机 的组装精度有 保证 ，但此 时 吊装构件重为６ ｔ ０ ，需使用 １ ０ ｔｍ ５ ０— 轮轨式 重型塔 式起 重机 吊装 作业 。采用不 同的吊装作业 方式要 综合考虑施 工工期、安全 、安装精度 、成 本、可 以使用 的吊装 设备 等 因素。我们采用 了整 体式 吊装的作业模式 。当起 重机
分） 有机硅耐高温防腐面漆两遍， 每道漆膜厚亦为４ ｍ 干 ０ ｐ。 熄炉烘炉前， 要完成冷焦试验的人工装焦工作。
２ ２ ３ 提 升 机 的 安 装 ．．
提升机跨度 为１ｍ ２ ，总宽度 １．ｍ １８ ，是干熄焦装 置中
图４ 工 作 中 的 提 升 机
最 大 的 运 动 部 件 ， 由于 其 重 量 大 ，安 装 部位 标 高较 高 ， 提 升 机 的 安 装 是 干 熄焦 施 工 的 难 点 ， 以１０ ／ 干熄 焦 系 ４ ｔｈ
１工艺简介 பைடு நூலகம்
干熄焦工艺 （ ｏ ｅＤ ｙ Ｑ ｅ ｃ ｉｇ简称Ｃ Ｑ Ｃ ｋ ｒ ｕ ｎ ｈ ｎ Ｄ ）是相 对湿熄焦而言，是以氮气作 为惰性气体冷却炽热红焦炭 的一种熄焦方式。吸 收了红焦炭热量 的氮气作为二次能 源 ，在热交换 设备 的余热锅炉 中放 出热量而重新变冷 ， 冷的惰 性气体再去冷却红焦 。而余热锅炉产生的蒸汽可 用 于发 电或 作为其 它动 力 。干 熄焦 与传统 的湿熄 焦相 比，在 回收利用能源 以及保护环境和改善焦炭质量等方 面都有着无法 比拟 的优势 ， 目前 已在中国得到了较快 的 发展。干熄焦 生产原理示意 图及装置见 图１ 和图２ 。 虽 然干熄 焦 工艺技 术作 为一 种值得 推广 应用 的技 术 ，但在其核心设备的安装施工方面，就会 因施工单位 所拥有 的装备不 同而采用不 同的安装方式 。
房建土建工程中高支模施工技术的应用_2
房建土建工程中高支模施工技术的应用发布时间：2021-08-05T16:54:51.700Z 来源：《建筑实践》2021年3月（下）9期作者：闫肃[导读] 这样可以减小整体的施工难度,而且可以改善施工质量,因此在房建土建工程中得到了广泛的使用.闫肃中国建筑第二工程局有限公司核电建设分公司河南省郑州市 450000摘要：现阶段我们国家社会持续发展和进步,科学技术发展速度不断增快,其中人们生活水平不断增强,因此人们对于房屋建筑的要求以及标准也在持续提高,开始重视建筑工程的外部形状结构和内部设计标准,如此整体的房建工程施工难度也会提升.高支模技术属于一种新型的施工技术,有着较强的适应性以及承载能力,这样可以减小整体的施工难度,而且可以改善施工质量,因此在房建土建工程中得到了广泛的使用.关键词：土建工程；高支模；施工技术在国民经济持续发展的大背景之下,居民的生活质量日益提升,对居住环境的要求越来越高,为了给居民提供一个安全舒适的居住空间,在房屋建筑工程施工过程中,高模板施工技术的应用尤为重要,它可以保证建筑结构的承载力得到全面提高,降低了建筑结构失稳的发生概率.1.高支模施工技术的概述高模板施工技术主要适用在现代高层建筑的施工里，在建筑模板的施工和支撑中起到了非常重要的一个作用。
因为结构荷载大、模板结构跨度大、架设高度高以及建筑荷载密集等的一些特点，如果不小心，很容易造成重大的人员伤亡。
为此，在施工的过程中，可靠性和安全性的理论研究应该要作为这个施工方法的基础。
传统的方法是先测量放线，这样才可以确定工程的轴线，然后进行脚手架的搭设和标高。
在这个过程中，模板安装完成后，模板最终组合固定，然后浇筑混凝土。
高层建筑距离地面很高，为此，如果传统的施工技术不能满足建筑的基本需求，就需要采用了现代的施工技术，如高支模技术。
通过模板支撑技术不仅可以完成高层的建筑施工项目，还可以提高施工的安全水平，这样才可以保证高层建筑的整体稳定性和质量。
焦化工程熄焦塔施工方案介绍
焦化工程熄焦塔施工方案介绍1. 引言熄焦塔是焦化工程中的一个重要设备，用于处理焦炉气体中的焦炭颗粒，以达到净化气体、回收焦炭的目的。
本文档将介绍焦化工程熄焦塔的施工方案，包括施工前的准备工作、施工流程、施工注意事项等。
2. 施工前准备在开始施工熄焦塔之前，需要做好一系列准备工作，确保施工的顺利进行。
2.1 设计方案审核施工前，首先需要对设计方案进行审核。
审核工作应由专业的焦化工程师进行，确保设计方案的可行性和安全性。
2.2 材料准备根据设计方案，准备所需的建筑材料、设备和工具等。
材料的采购应符合相关标准和规定，确保施工质量和安全。
2.3 施工人员培训施工前，进行相关人员的培训，包括安全操作规程、施工流程和安全事项等。
确保所有施工人员具备必要的技能和知识。
3. 施工流程本部分将介绍焦化工程熄焦塔的施工流程，包括基础施工、主体结构施工和设备安装等。
3.1 基础施工在进行熄焦塔的基础施工时，需要按照设计方案进行基坑的开挖、混凝土浇筑等工作。
确保基础的稳固和承载能力。
3.2 主体结构施工主体结构施工包括立柱的安装、横梁的安装和板材的安装等。
在进行施工时，需要严格按照设计方案和相关标准进行操作，确保结构的安全和稳定。
3.3 设备安装设备安装是施工的关键环节之一。
在进行设备安装时，需要按照设备的安装要求进行操作，包括设备的定位、固定和连接等。
同时，在进行设备安装过程中，要注意安全防护和操作规范，确保施工人员的安全和设备的正常运行。
4. 施工注意事项在进行焦化工程熄焦塔的施工时，需要注意以下事项，以确保施工的安全和质量。
4.1 安全防护在整个施工过程中，要加强安全意识，严格按照安全操作规程进行操作。
施工人员要佩戴好安全防护装备，如安全帽、护目镜、手套等。
4.2 质量控制在施工过程中，要严格按照设计方案和相关标准进行操作，确保施工质量。
对于每个施工环节，要及时进行质量检查和验收，发现问题及时处理。
4.3 环境保护在施工过程中，要注意环境保护，合理利用资源，减少污染和浪费。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
熄焦塔筒体单侧高支模施工技术研究与应用摘要：本文主要利用工程实例论述了通过对熄焦塔内衬砌体采取保证整体性稳定的加强和加固措施，直接充当一侧模板，实现混凝土筒体单侧高支模，从而加快了施工进度、降低施工成本、提高工程质量。
关键词：混凝土筒体单侧高支模；内衬砌体的加固；对拉螺栓；等效压头；施工组织优化1熄焦塔筒体施工技术现状熄焦塔是煤焦化湿法熄焦系统中主要的单位工程，使用条件十分恶劣，既有焦炉气和煤焦粉尘的强腐蚀长期作用，又处于高温、高湿和冬期冰冻等反复循环环境，使用频率极高。
熄焦塔主体一般由钢筋混凝土筒身结构、防腐内衬和附属构件组成，目前防腐蚀内衬层施工有先砌法和后砌法两种方法但后砌方法施工措施复杂、施工工序多，工程成本较高且内衬层与筒壁粘结不牢靠造成防护功能可靠性降低，后期施工进度较为紧张；先砌方法虽然内衬质量可靠性较高，但施工分段多（2-3m左右），需要双侧支模，工序间歇和交接时间相对较长，材料消耗较多，施工速度较慢。
因此在先砌法施工基础上，通过优化改进和创新支模工艺和方法，取消内衬砌体一侧的模板，实现单侧模板支模，通过增强新近砌体的稳定性，提高结构层每次施工高度（3.5-4.5m），缩短施工工期，并且达到进一步节约施工材料，减少工程施工成本，提高工程建设效益的目的。
2工程概况新疆某130万吨/年焦化一期工程中的熄焦塔，总高度68米，主体为钢筋混凝土框柱剪力墙结构，分别在8.23、14.5、19.47、27.97、35.97、42.97、49.97、57.97、66.47、68米设有梁及挑板，结构层高7.5～8.5米，底层最大层高10.23m。
熄焦塔结构轴线尺寸12m×12m，墙体厚度300mm。
熄焦塔自底板至31米处混凝土墙体采用砌筑缸砖内衬防腐，缸砖厚度120mm，采用Mu10缸砖、M10水泥砂浆砌筑。
该类工程如果按以往施工方法施工通常施工工期为6个月左右，但由于该项目总建设计划调整，要压缩工期，主体结构需赶工1个月左右才能达到总工期目标要求。
3方案设计与实施3.1 内衬砌体施工阶段的稳定性验算3.1.1 根据《砌体结构设计规范》GB50003-2011，验算龄期强度的砌体稳定性，见公式3.1。
β=H0/h≤μ1μ2【β】(3.1)其中β：构件的高厚比；【β】:墙、柱的允许高厚比，按《砌体结构设计规范》表6.1.1采用，【β】=22；H0：墙、柱的计算高度；h：墙体厚度；μ1：自承重墙允许高厚比的修正系数；按插入法计算得μ1=1.45；μ2：有门窗洞口墙允许高厚比的修正系数；本例μ2=1。
查《砌体结构设计规范》表 5.1.3.对于上端为自由端的构件，其计算高度H0=2.0H（H≤4.5m）。
因此由公式（3.1）计算的墙体最大允许自由高度为1.914m(2.47m)。
3.1.2根据GB50203-2011《砌体结构工程施工质量验收规范》砌体稳定允许自由高度计算。
查规范表3.0.12，当H﹥20m时，通过抗倾覆验算确定允许自由高度。
取风载f=0.324KN/m2,缸砖密度γ=2000Kg/m3。
M=hAf/2= h ×h ×1×0.3/2=0.06×0.12×h×20000/1000h=0.96m因此取其中小值，砌体稳定允许自由高度h=0.96m。
3.1.3 结论：由以上计算得出，墙体自身稳定的最大允许自由高度为0.96m，因内衬拟砌筑高度4.5米，不符合要求，因此需采取加固措施。
3.1.4砌体稳定性加固方案为保证砌体有足够的失稳性，对砌体采用螺杆和木方进行加固，同时考虑兼作混凝土浇筑时模板加固需要，对原模板加固用螺杆进行改进，在混凝土一侧加装撑板，另一侧用螺母锁紧，达到砌体整体稳定的目的。
如图1所示。
图1 砌体加固图3.2 新浇混凝土侧压力标准值F及等效压头高度计算3.2.1新浇混凝土侧压力标准值F计算，见公式3.2-1、3.2-2。
F1=0.22γCt0β1β2V1/2(3.2-1)F2=γCH (3.2-2)其中：γC为混凝土重力密度，取24KN/m3；t0新浇混凝土的初凝时间5小时；β1为β2为修正系数，查表的β1为1.2，β2为1.1；V为混凝土浇注速度，0.5m/h；H:混凝土浇筑高度，4.5m。
由公式（3.2－1）计算得F1＝25.76KN/m2。
由公式（3.2－2）计算得F2＝108 KN/m2。
取其中较小者，即F=25.76 KN/m2。
3.2.2有效压头高度计算，见公式3.2-3h=F/γC （3.2-3）其中：h：有效压头高度；F:混凝土对模板的侧压力，25.76 KN/m2；γC为混凝土重力密度，取24KN/㎡；计算得混凝土有效压头高度h=1.07m，混凝土侧压力计算分布图形如图2所示。
图2混凝土侧压力计算分布图3.3 缸砖砌体承载力验算3.3.1 模板及砌体加固方案模板加固和墙体内衬加固螺杆统一采用水平间距750mm，竖向间距500mm。
取1m墙宽进行验算。
3.3.2 荷载设计值计算1 荷载分项系数确定：根据JGJ162-2008《建筑施工模板安全技术规范》查表6.2.3，荷载分项系数见表1。
表1 分项系数取用表荷载类别分项系数γi新浇混凝土对模板的侧压力标准值 1.3倾倒混凝土时产生的荷载标准值 1.42计算荷载设计值。
1）新浇混凝土对模板侧面的压力设计值：25.76×1.3=34.776 KN/㎡。
2）倾倒混凝土和振捣混凝土时产生的荷载查规范表4.1.2倾倒混凝土时产生的荷载标准值4 KN/㎡。
荷载设计值为4×1.4×0.85=4.76 KN/㎡。
3）按规范表4.3.2进行荷载组合Fˊ=34.776+4.76=39.52 KN/㎡3.3.4 砌体强度验算1 内力值计算砖砌体作为一侧模板，按简化成多跨连续梁（取1m宽度）进行计算（加固肋间距取300mm）：线荷载：q=39.52×1.0m=39.52KN/m按多跨连续梁验算：M=0.1ql2=0.1×39.52×0.32=0.356 KN-m。
2 砌体强度验算W=(1/6)×1000×1202=24×105mm3。
f=M/W=0.356×106 N-m/24×105mm3=0.148N/ mm23 确定砌体承载龄期在有效压头范围内，混凝土对模板（砖砌体）的侧压力较小，考虑模板支设和加固的工序时间，在工期优化中将有效压头高度以下砌体砌筑至混凝土浇筑时的时间间隔，作为砌体龄期强度增长所需时间（工序间隔最短时间即工期优化不变时间）。
依据砌体结构设计规范GB0003-2011第3.2.2条，普通烧结砖沿齿缝弯曲抗拉强度设计值取值标准，M2.时ftm=0.17MPa,满足强度要求。
因施工期主要集中在4～5月份，天气日平均气温3月下旬不低于10℃，4月份日平均参考温度1℃。
参照砂浆强度增长关系表（见表2），砂浆3天龄期强度可达到设计强度30%，大于M2.5。
有效压头高度以下砌体砌筑至混凝土浇筑时的时间间隔（工序间隔最短时间）可取3天，月份施工期可取为2天。
表2 砂浆强度增长关系表3.3. 确定龄期方案结合加固方案和砌体强度验算，对预定方案进行优化。
施工中砌体加强肋间距由300mm调整为20mm,一可使砌体计算应力值降低至70%，即0.148N/ mm2×0.7=0.104 N/ mm2；二是满足加固对拉螺栓间距模数和缸砖模数，使砌体的每一块砖均有加强肋梁支撑，显著降低浇注混凝土对砂浆强度的要求。
按此分析，本工程将有效压头高度以下砌体砌筑至混凝土浇筑时的时间间隔（工序间隔最短时间）统一调整为2天。
3.4施工工艺3.4.1总体施工工序见图优化后的施工工序如图3：图3 施工工序图3.4.2架体施工该工程外侧采用双排脚手架，内侧采用满堂脚手架，搭设方法按常规施工方法进行，内脚手架搭设可与钢筋绑扎同时进行，以合理节约施工工期。
3.4.3钢筋工程钢筋绑扎工程，利用外侧双排脚手架进行，绑扎前钢筋按规格型号运至操作钢筋绑扎时要确保保护层厚度要满足要求，墙体钢筋保护层为3mm。
钢筋绑扎先进行内侧钢筋绑扎，先将竖向钢筋与下部立筋进行连接，然后摆放水平钢筋，并与立筋绑扎成整体。
外侧钢筋绑扎顺序同内侧钢筋。
钢筋绑扎完成后及时安装绑扎拉钩筋，将内外两侧钢筋连成整体，并与架体临时固定，以保证钢筋网的稳定。
钢筋保护层的控制：墙体钢筋保护层内侧利用加固砌体的对拉螺栓与内侧钢筋网绑扎固定。
外侧采用砂浆垫块进行控制。
3.4.4 防腐蚀砌筑施工内衬砌筑采用“三一”砌筑方法反面挂线，以便更好的控制钢筋一侧的平整度和垂直度，随砌随勾缝。
每砌一皮用靠尺进行检测。
应随时注意正在砌筑的皮数，保证按皮数杆标明的位置正确埋入对拉螺栓和砌筑丁砖。
对拉螺栓的预埋：对拉螺栓应放在丁字缝位置，并把撑板与砖顶紧，不留间隙。
每天砌筑高度控制在1.0～1.2m左右，实践证明稳定可靠。
每步砌筑完成后，及时将砌体与内架体可靠拉结，做为班后临时稳定措施。
第二天砌筑前将前一天砌筑砖墙螺杆与内侧钢筋绑扎固定，通过钢筋与外侧架体连成整体。
待砌体达到一定高度后，采用100*50木方作竖肋，横肋采用脚手管进行加固。
具体见图4所示。
图4砌体外侧加固示意缸砖砌筑质量要求：灰缝厚度控制在8-10mm，不超过10mm，表面平整度不大于mm（混凝土一侧不大于3mm），垂直度不大于mm(混凝土一侧不大于3mm)。
3.4.5 模板工程模板采用1mm厚木质胶合板，模板支设在砌体施工完成后进行。
调节模板定位装置，使模板定位装置外侧距砖墙内侧间距略小于混凝土墙体进行模板预拼装，确定模板螺杆位置，并采用手电钻按螺杆位置进行打孔。
模板拼缝处镶贴密封条后，将模板按预埋螺栓位置就位，采用横竖肋、蝶形扣件、螺母，将模板固定拉紧，与砖墙加固形成整体，竖肋采用100*50木方，横肋采用脚手管。
3.4.6混凝土浇注混凝土浇注前，在底部接茬处先浇筑50mm厚与混凝土成分相同的砂浆或减石子混凝土。
混凝土采用泵送浇注，浇筑应分层浇筑、振捣，分层厚度不大于500mm。
墙体浇注连续进行，间隔时间不得大于2h。
混凝土浇注应控制浇注速度，浇注速度以控制在0.5米/小时，以减少混凝土对模板及砖砌体的侧压力。
混凝土落灰位置应避开螺杆和丁砖位置，以免丁砖断裂失去拉结作用。
3.5 施工组织优化综合焦化工程施工安排特点和工程技术特点，本工程熄焦塔采取主体结构综合施工队配合砌筑专业作业队的施工组织方式。
“主体结构综合施工队＋砌筑专业作业队”组织方式，在综合把握焦化项目中各单项工程之间的进度节奏前提下，合理调整作业力量，发挥了专业工种作业优势，保证各单位工程工期控制目标，减少技术工浪费，降低综合用工成本。
