谐振功率放大器 (2)

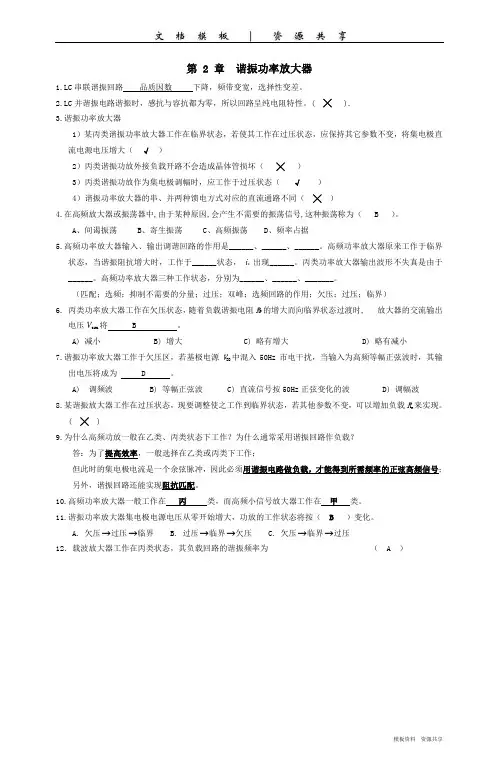

第 2 章谐振功率放大器1.LC串联谐振回路品质因数下降，频带变宽，选择性变差。

2.LC并谐振电路谐振时，感抗与容抗都为零，所以回路呈纯电阻特性。

( ╳ ).3.谐振功率放大器1）某丙类谐振功率放大器工作在临界状态，若使其工作在过压状态，应保持其它参数不变，将集电极直流电源电压增大（√ ）2）丙类谐振功放外接负载开路不会造成晶体管损坏（╳）3）丙类谐振功放作为集电极调幅时，应工作于过压状态（√ ）4）谐振功率放大器的串、并两种馈电方式对应的直流通路不同（╳）4.在高频放大器或振荡器中,由于某种原因,会产生不需要的振荡信号,这种振荡称为（ B ）。

A、间谒振荡B、寄生振荡C、高频振荡D、频率占据5.高频功率放大器输入、输出调谐回路的作用是______、______、______。

高频功率放大器原来工作于临界状态，当谐振阻抗增大时，工作于______状态，i c出现______。

丙类功率放大器输出波形不失真是由于______。

高频功率放大器三种工作状态，分别为______、______、_______。

（匹配；选频；抑制不需要的分量；过压；双峰；选频回路的作用；欠压；过压；临界）6. 丙类功率放大器工作在欠压状态，随着负载谐振电阻R P的增大而向临界状态过渡时, 放大器的交流输出电压V cm将 B 。

A) 减小 B) 增大 C) 略有增大 D) 略有减小7.谐振功率放大器工作于欠压区，若基极电源V BB中混入50Hz市电干扰，当输入为高频等幅正弦波时，其输出电压将成为 D 。

A) 调频波B) 等幅正弦波 C) 直流信号按50Hz正弦变化的波 D) 调幅波8.某谐振放大器工作在过压状态，现要调整使之工作到临界状态，若其他参数不变，可以增加负载R e来实现。

( ╳ )9.为什么高频功放一般在乙类、丙类状态下工作？为什么通常采用谐振回路作负载？答：为了提高效率，一般选择在乙类或丙类下工作；但此时的集电极电流是一个余弦脉冲，因此必须用谐振电路做负载，才能得到所需频率的正弦高频信号；另外，谐振回路还能实现阻抗匹配。

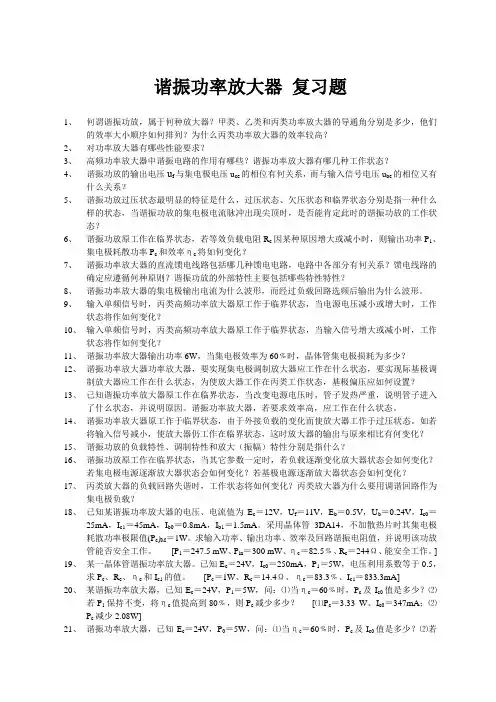

谐振功率放大器复习题1、何谓谐振功放，属于何种放大器？甲类、乙类和丙类功率放大器的导通角分别是多少，他们的效率大小顺序如何排列？为什么丙类功率放大器的效率较高？2、对功率放大器有哪些性能要求？3、高频功率放大器中谐振电路的作用有哪些？谐振功率放大器有哪几种工作状态？4、谐振功放的输出电压u f与集电极电压u ce的相位有何关系，而与输入信号电压u be的相位又有什么关系？5、谐振功放过压状态最明显的特征是什么，过压状态、欠压状态和临界状态分别是指一种什么样的状态，当谐振功放的集电极电流脉冲出现尖顶时，是否能肯定此时的谐振功放的工作状态？6、谐振功放原工作在临界状态，若等效负载电阻R c因某种原因增大或减小时，则输出功率P1、集电极耗散功率P c和效率ηc将如何变化？7、谐振功率放大器的直流馈电线路包括哪几种馈电电路，电路中各部分有何关系？馈电线路的确定应遵循何种原则？谐振功放的外部特性主要包括哪些特性特性？8、谐振功率放大器的集电极输出电流为什么波形，而经过负载回路选频后输出为什么波形。

9、输入单频信号时，丙类高频功率放大器原工作于临界状态，当电源电压减小或增大时，工作状态将作如何变化？10、输入单频信号时，丙类高频功率放大器原工作于临界状态，当输入信号增大或减小时，工作状态将作如何变化？11、谐振功率放大器输出功率6W，当集电极效率为60﹪时，晶体管集电极损耗为多少？12、谐振功率放大器功率放大器，要实现集电极调制放大器应工作在什么状态，要实现际基极调制放大器应工作在什么状态，为使放大器工作在丙类工作状态，基极偏压应如何设置？13、已知谐振功率放大器原工作在临界状态，当改变电源电压时，管子发热严重，说明管子进入了什么状态，并说明原因。

谐振功率放大器，若要求效率高，应工作在什么状态。

14、谐振功率放大器原工作于临界状态，由于外接负载的变化而使放大器工作于过压状态。

如若将输入信号减小，使放大器仍工作在临界状态，这时放大器的输出与原来相比有何变化？15、谐振功放的负载特性、调制特性和放大（振幅）特性分别是指什么？16、谐振功放原工作在临界状态，当其它参数一定时，若负载逐渐变化放大器状态会如何变化？若集电极电源逐渐放大器状态会如何变化？若基极电源逐渐放大器状态会如何变化？17、丙类放大器的负载回路失谐时，工作状态将如何变化？丙类放大器为什么要用调谐回路作为集电极负载？18、已知某谐振功率放大器的电压、电流值为E c＝12V，U f＝11V，E b＝0.5V，U b＝0.24V，I c0＝25mA，I c1＝45mA，I b0＝0.8mA，I b1＝1.5mA。

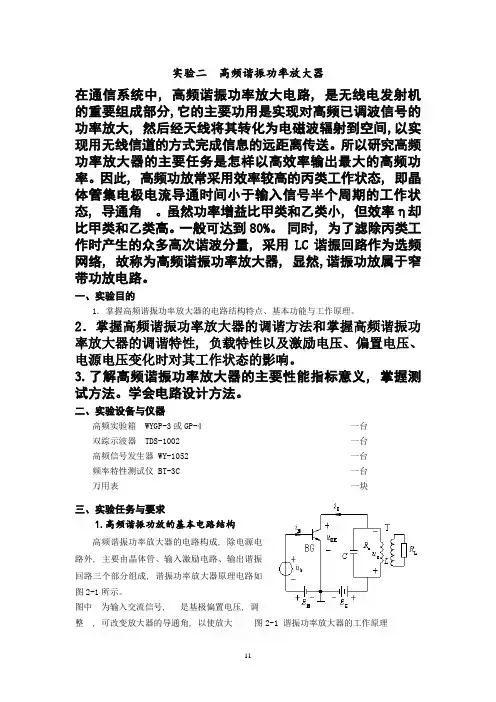

实验二高频谐振功率放大器在通信系统中, 高频谐振功率放大电路, 是无线电发射机的重要组成部分,它的主要功用是实现对高频已调波信号的功率放大, 然后经天线将其转化为电磁波辐射到空间,以实现用无线信道的方式完成信息的远距离传送。

所以研究高频功率放大器的主要任务是怎样以高效率输出最大的高频功率。

因此, 高频功放常采用效率较高的丙类工作状态, 即晶体管集电极电流导通时间小于输入信号半个周期的工作状态, 导通角。

虽然功率增益比甲类和乙类小, 但效率η却比甲类和乙类高。

一般可达到80%。

同时, 为了滤除丙类工作时产生的众多高次谐波分量, 采用LC谐振回路作为选频网络, 故称为高频谐振功率放大器, 显然,谐振功放属于窄带功放电路。

一、实验目的1. 掌握高频谐振功率放大器的电路结构特点、基本功能与工作原理。

2．掌握高频谐振功率放大器的调谐方法和掌握高频谐振功率放大器的调谐特性, 负载特性以及激励电压、偏置电压、电源电压变化时对其工作状态的影响。

3.了解高频谐振功率放大器的主要性能指标意义, 掌握测试方法。

学会电路设计方法。

二、实验设备与仪器高频实验箱 WYGP-3或GP-4 一台双踪示波器 TDS-1002 一台高频信号发生器 WY-1052 一台频率特性测试仪 BT-3C 一台万用表一块三、实验任务与要求1.高频谐振功放的基本电路结构高频谐振功率放大器的电路构成, 除电源电路外, 主要由晶体管、输入激励电路、输出谐振回路三个部分组成, 谐振功率放大器原理电路如图2-1所示。

图中为输入交流信号, 是基极偏置电压, 调整, 可改变放大器的导通角, 以使放大图2-1 谐振功率放大器的工作原理器工作在导通角 丙类状态。

是集电极电源电压。

集电极外接LC 并联谐振回路的功用是作放大器负载, 实现滤波选频和阻抗匹配。

2.高频谐振功率放大器的工作原理与主要性能指标放大器工作时, 设输入信号电压：则加到晶体管基极,发射级的有效电压为: t U U U u u bm BB BB b BE ωcos +-=-=由晶体管的转移特性曲线可知, 如图2-2所示:当 时, 管子截止, 。

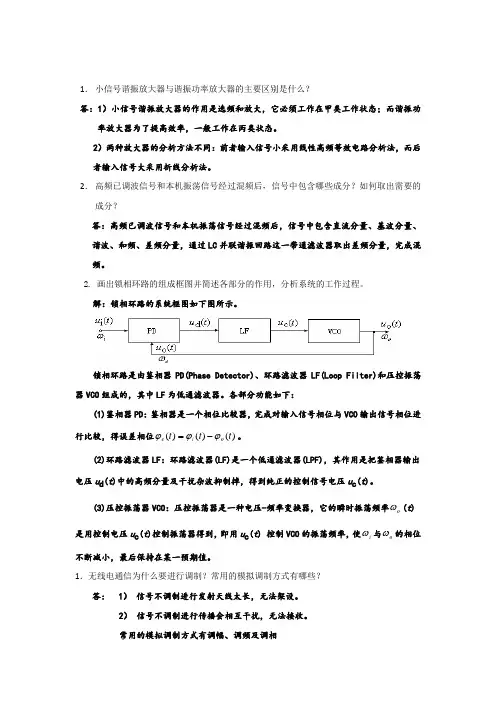

1． 小信号谐振放大器与谐振功率放大器的主要区别是什么？答：1）小信号谐振放大器的作用是选频和放大，它必须工作在甲类工作状态；而谐振功率放大器为了提高效率，一般工作在丙类状态。

2）两种放大器的分析方法不同：前者输入信号小采用线性高频等效电路分析法，而后者输入信号大采用折线分析法。

2． 高频已调波信号和本机振荡信号经过混频后，信号中包含哪些成分？如何取出需要的成分？答：高频已调波信号和本机振荡信号经过混频后，信号中包含直流分量、基波分量、谐波、和频、差频分量，通过LC 并联谐振回路这一带通滤波器取出差频分量，完成混频。

2. 画出锁相环路的组成框图并简述各部分的作用，分析系统的工作过程。

解：锁相环路的系统框图如下图所示。

锁相环路是由鉴相器PD(Phase Detector)、环路滤波器LF(Loop Filter)和压控振荡器VCO 组成的，其中LF 为低通滤波器。

各部分功能如下：(1)鉴相器PD ：鉴相器是一个相位比较器，完成对输入信号相位与VCO 输出信号相位进行比较，得误差相位)()()(t t t o i e ϕϕϕ-=。

(2)环路滤波器LF ：环路滤波器(LF)是一个低通滤波器(LPF)，其作用是把鉴相器输出电压u d (t )中的高频分量及干扰杂波抑制掉，得到纯正的控制信号电压u c (t )。

(3)压控振荡器VCO ：压控振荡器是一种电压-频率变换器，它的瞬时振荡频率o ω(t )是用控制电压u c (t )控制振荡器得到，即用u c (t ) 控制VCO 的振荡频率，使i ω与o ω的相位不断减小，最后保持在某一预期值。

1．无线电通信为什么要进行调制？常用的模拟调制方式有哪些？答： 1） 信号不调制进行发射天线太长，无法架设。

2） 信号不调制进行传播会相互干扰，无法接收。

常用的模拟调制方式有调幅、调频及调相2．锁相环路与自动频率控制电路实现稳频功能时，哪种性能优越？为什么？答：锁相环路稳频效果优越。

谐振功率放大器实例实验报告一、实验目的1.了解谐振功率放大器的工作原理；2.掌握谐振功率放大器的基本参数测量方法；3.通过实验验证理论计算结果与实际测量结果的吻合程度。

二、实验原理谐振功率放大器是一种利用谐振电路频率选择特性进行功率放大的放大器。

其工作原理基于放大元件（如晶体管）共振频率与谐振电路的谐振频率相吻合，以获得最大功率转换效率的目标。

三、实验装置1.功率放大器电路；2.频率发生器；3.直流稳压电源；4.示波器；5.电压表；6.电流表。

四、实验步骤1.按照给定的电路图搭建谐振功率放大器电路；2.将频率发生器接入电路，设置合适的频率和幅度；3.使用示波器观察输出波形，调整频率和幅度使得放大器工作在谐振频率点；4.使用电压表和电流表分别测量输入端和负载端的电压、电流，记录数据；5.根据测量数据计算功率放大器的功率增益、效率等参数；6.将测量结果与理论计算结果进行比较和分析；7.结束实验。

五、实验结果与分析根据实验数据和理论计算结果，得到功率放大器的功率增益为XdB，效率为X%。

通过比较发现，实验结果与理论计算结果吻合较好，验证了谐振功率放大器的工作原理和参数测量方法的准确性。

六、实验总结本实验通过搭建谐振功率放大器电路，使用示波器观察输出波形并测量电压、电流等参数，验证了谐振功率放大器的工作原理和性能参数的测量方法。

实验结果表明，谐振功率放大器具有较高的功率增益和效率，并且实验数据与理论计算结果吻合较好。

通过这次实验，我们对谐振功率放大器的原理有了更深入的理解，并掌握了相关的实际操作技巧，为今后的学习和研究打下了基础。

暂无。

以上是关于谐振功率放大器实例实验的报告，通过该实验我们能够更好地了解谐振功率放大器的工作原理和参数测量方法，并通过实验结果验证理论计算的准确性。

这对于我们深入理解功率放大器的工作原理和应用具有重要意义。
