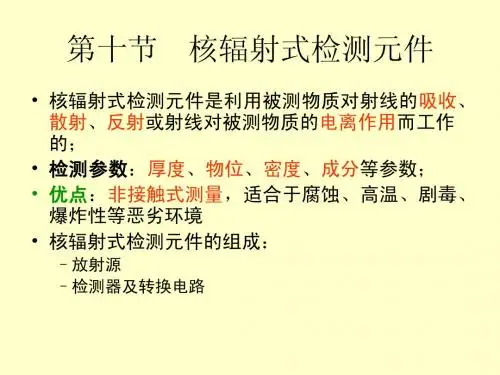

2.10 核辐射式检测元件

核辐射检测仪常见技术核辐射检测仪是一种用于检测和测量环境中核辐射水平的仪器。

它主要用于核电厂、医院、科研机构等场所，以确保人员和环境的安全。

核辐射检测仪常见技术包括闪烁探测器、电离室、半导体探测器和荧光体探测器等。

一、闪烁探测器闪烁探测器是核辐射检测仪中常用的一种技术。

它利用某些物质在受到核辐射激发后产生闪光的特性来测量辐射水平。

这种探测器通常由闪烁晶体和光电倍增管组成。

当核辐射进入闪烁晶体时，晶体中的原子被激发并产生光子，光子经过光电倍增管放大后被检测。

通过测量闪烁光子的数量和能量，可以确定核辐射的类型和强度。

二、电离室电离室是一种常见的核辐射检测技术。

它利用核辐射与气体分子的相互作用产生离子对来测量辐射水平。

电离室通常由一个带电电极和一个接地电极组成。

核辐射进入电离室后，与气体分子相互作用产生离子对，离子对被电场吸引到电极上，产生电流。

通过测量电离室中的电流大小，可以确定核辐射的强度。

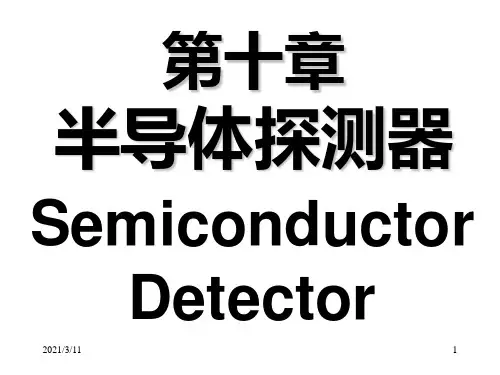

三、半导体探测器半导体探测器是一种利用半导体材料的电导率变化来测量核辐射的技术。

半导体探测器通常由P型和N型半导体材料组成。

当核辐射进入半导体材料时，会激发半导体中的电子和空穴，导致电导率的变化。

通过测量电导率的变化，可以确定核辐射的强度和能量。

四、荧光体探测器荧光体探测器是利用某些物质在受到核辐射激发后产生荧光的特性来测量辐射水平的技术。

荧光体探测器通常由荧光体和光电倍增管组成。

当核辐射进入荧光体时，荧光体中的原子被激发并产生荧光，荧光经过光电倍增管放大后被检测。

通过测量荧光的强度和能量，可以确定核辐射的类型和强度。

以上所述的闪烁探测器、电离室、半导体探测器和荧光体探测器是核辐射检测仪中常见的技术。

它们各自利用不同的物理原理来测量核辐射的强度和能量。

在实际应用中，根据不同的需求和场景，可以选择合适的技术来进行核辐射检测。

这些技术的不断发展和改进，使得核辐射检测仪在核安全和环境保护方面发挥了重要作用。

通过准确测量和监测核辐射水平，可以及时采取相应的防护措施，保障人员和环境的安全。

检测核辐射的仪器
检测核辐射的仪器主要包括以下几种：
1. Geiger-Muller计数管：一种最常见的核辐射检测仪器，基于放射性粒子碰撞气体产生电离，通过测量放射性粒子引起的电离事件计数来检测核辐射。

2. 闪烁体探测器：使用闪烁体材料，当核辐射通过闪烁体时，闪烁体会发生电离和激发，产生可见光信号，通过测量闪烁体所发出的光信号强度来检测核辐射。

3. 等离子体放射计：使用带正电的粒子形成等离子体，通过测量等离子体的电荷和电流变化来检测核辐射。

4. 电离室：使用电离室中的空气或其他气体，在辐射通过时产生电离，通过测量电离室内的电离事件计数来检测核辐射。

5. 能谱仪：用于测量放射性核素的能量谱的仪器，通过测量电离辐射在物质中沉积的能量来判断放射性粒子的类型和强度。

这些仪器可以用于检测不同类型的核辐射，如阿尔法粒子、贝塔粒子、伽玛射线等。

在核能、医疗、环境监测等领域都有广泛应用。

射线检测的设备和器材简介1. 引言射线检测是一种非破坏性检测技术，通过利用射线对物体进行检测，可以获取物体内部的结构、组成以及缺陷等信息。

在工业领域，射线检测被广泛应用于材料品质控制、设备检测、安全检查等方面。

本文将介绍射线检测中常用的设备和器材。

2. 射线源射线源是射线检测中的关键部分，它产生并释放射线用于照射待检测物体。

常见的射线源包括：•X射线管：X射线管通过加高压将电子加速到很高的速度，使其撞击目标金属靶产生X射线。

•放射性同位素：如钴-60、铯-137等放射性同位素可作为射线源，其放射性衰变产生γ射线。

3. 辐射探测器辐射探测器用于测量和记录射线通过待检测物体后的强度变化，从而获得物体内部的信息。

常见的辐射探测器有：•闪烁体探测器：闪烁体探测器由闪烁晶体和光电倍增管组成。

当射线照射到闪烁晶体上时，晶体会发出光信号，光信号被光电倍增管读取并转化为电信号。

•气体探测器：气体探测器包括GM计数器和比例计数器。

GM计数器通过检测射线照射到气体中产生的电离效应来测量射线强度。

比例计数器利用气体中的稀有气体与射线相互作用的特性来区分不同能量的射线。

•固态探测器：固态探测器是一种基于半导体材料的探测器，如硅、锗等。

射线入射到固态探测器中会产生电离效应，产生的电荷被探测器读取并转化为电信号。

4. 图像获取系统图像获取系统用于记录辐射探测器获取的电信号，将其转化为可视化的图像。

常见的图像获取系统包括：•透视系统：透视系统是通过将待检测物体置于射线源和辐射探测器之间，记录射线通过物体的强度变化。

透视系统可以实时观察射线通过物体的情况。

•平板探测器：平板探测器是一种将辐射探测器与数字成像技术相结合的系统。

辐射探测器将获取的电信号转化为数字信号，通过图像处理算法得到高分辨率的二维图像。

5. 数据分析与处理数据分析与处理是射线检测的关键一步，它将图像获取系统获得的数据进行处理和分析，提取出待检测物体的内部结构和缺陷信息。

测核辐射的仪器
以下是常见用于测量核辐射的仪器：
1. Geiger-Muller计数管：这是一种最常见的核辐射测量仪器，用于测量γ射线和X射线的剂量率和累积剂量。

它基于气体
电离的原理，当核辐射通过计数管时，会导致气体离子化，进而触发电荷放大和计数。

计数管显示的读数可以用来估算环境中的辐射水平。

2. 电离室/离子室：电离室是另一种常用的核辐射测量仪器，
可用于测量γ射线、X射线和质子/α粒子的剂量率和累积剂量。

它由一个气体填充的封闭空间和电极组成。

当核辐射通过电离室时，它会离子化气体并生成电荷，测量仪器会测量出所产生的电离电流，并据此计算出辐射剂量。

3. 闪烁体探测器：闪烁体探测器可用于测量γ射线、X射线和
质子/α粒子的剂量率和累积剂量。

它由一个闪烁晶体或液体
以及一个光电倍增管（或光电二极管）组成。

当核辐射与闪烁体相互作用时，会产生光闪烁。

光电倍增管接收并放大这些信号，从而测量辐射水平。

4. 核辐射剂量仪（dosimeter）：核辐射剂量仪是一种个人佩戴的仪器，用于实时测量和记录个人暴露于核辐射的剂量。

它可以是电离室、Geiger-Muller计数管或闪烁体探测器等的组合体，通常佩戴在身体上。

核辐射剂量仪记录器存储戴者的辐射剂量，并可用于监测个人的辐射暴露情况。

这些仪器在核电厂、医疗机构、核辐射研究实验室以及核事故应急响应中得到广泛应用，有助于监测和保护人们免受核辐射的伤害。

《核辐射测量方法》课件一、课件概述本课件旨在介绍核辐射的基本概念、测量方法及其应用。

通过本课件的学习，使学员掌握核辐射的性质、测量原理和常用的测量方法，为核辐射防护和核事故应急处理提供技术支持。

二、课件内容1. 核辐射的基本概念1.1 辐射1.2 核辐射1.3 辐射剂量2. 核辐射的性质2.1 辐射类型2.2 辐射能量2.3 辐射穿透性3. 核辐射测量原理3.1 辐射与物质的相互作用3.2 辐射探测原理3.3 辐射测量仪器4. 核辐射测量方法4.1 放射性核素测量4.1.1 活度测量4.1.2 核素识别4.2 射线辐射测量4.2.1 剂量率测量4.2.2 射线成像4.3 辐射环境监测4.3.1 环境辐射水平监测4.3.2 放射性废物监测5. 核辐射测量技术应用5.1 核能利用5.2 医学诊断与治疗5.3 地质勘探5.4 生物示踪6. 核辐射防护与应急处理6.1 辐射防护原则6.2 辐射防护措施6.3 核事故应急处理三、课件结构1. 课件首页：核辐射测量方法简介2. 章节页面：核辐射的基本概念、性质、测量原理、测量方法、应用、防护与应急处理3. 图片及动画：生动展示核辐射测量过程和防护措施4. 练习题：巩固所学知识四、课件制作要求1. 文字：清晰、简洁、易懂，符合学员阅读习惯2. 图片：选用高质量的图片，具有代表性，便于学员理解3. 动画：生动形象，展示核辐射测量过程和防护措施4. 练习题：具有针对性，帮助学员巩固所学知识五、课件使用建议1. 结合课程安排，合理安排课件内容的学习顺序2. 充分利用课件中的图片、动画等多媒体元素，提高学习兴趣3. 针对课件中的练习题，进行自我测试，巩固所学知识4. 如有疑问，及时与讲师或其他学员沟通交流，提高学习效果核辐射测量方法是核能利用、医学诊断与治疗、地质勘探等领域的重要技术手段。

通过本课件的学习，希望学员能够掌握核辐射的基本概念、性质、测量原理和应用，提高核辐射防护和应急处理能力。
