第1讲接入网体系结构

摘要在信息化的今天，建设现代化的智能型小区已经成为运营商和开发商的新一轮关注焦点。

要想成为智能型小区，网络化程度是一个重要的标志，而宽带网络的接入是其核心问题。

目前已经有很多新型小区实现了宽带接入，但是基本上只是满足了用户的接入需求，却不能满足用户对内容服务的渴望。

合理的网络接入技术的选择不仅可以刺激消费，建立灵活的业务模式。

并且可以优化网络结构。

使用户真正体会高速上网的乐趣。

在充分考虑以上特点的基础上，本文针对小区宽带接入网络提出了完整的解决方案，实现运营商和小区宽带接入的运营。

整个系统的实施不需要改造小区内部网络布线系统，整个解决方案包括如下几个部分：接入技术的选择、VLAN的划分、网络安全和管理的设计。

关键字：宽带接入、VLAN、网络安全、网络管理SummaryIn the information technology today，building a modern intelligent district has become the operators and developers a new round of focus。

To become intelligent district，the network degree is an important symbol，while the broadband Internet access is its core issue。

There are already implemented many new residential broadband access，but basically to meet the needs of the user's access，but can not satisfy the users desire for content。

A reasonable choice of network access technology can not only stimulate consumption and to establish a flexible business model。

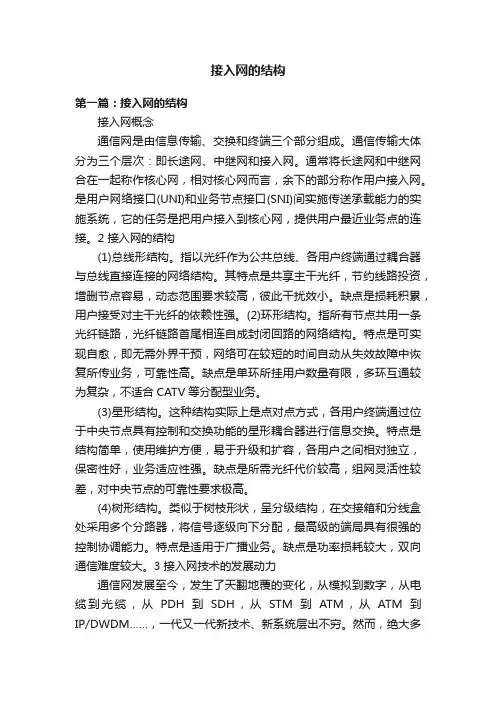

接入网的结构第一篇：接入网的结构接入网概念通信网是由信息传输、交换和终端三个部分组成。

通信传输大体分为三个层次：即长途网、中继网和接入网。

通常将长途网和中继网合在一起称作核心网，相对核心网而言，余下的部分称作用户接入网。

是用户网络接口(UNI)和业务节点接口(SNI)间实施传送承载能力的实施系统，它的任务是把用户接入到核心网，提供用户最近业务点的连接。

2 接入网的结构(1)总线形结构。

指以光纤作为公共总线、各用户终端通过耦合器与总线直接连接的网络结构。

其特点是共享主干光纤，节约线路投资，增删节点容易，动态范围要求较高，彼此干扰效小。

缺点是损耗积累，用户接受对主干光纤的依赖性强。

(2)环形结构。

指所有节点共用一条光纤链路，光纤链路首尾相连自成封闭回路的网络结构。

特点是可实现自愈，即无需外界干预，网络可在较短的时间自动从失效故障中恢复所传业务，可靠性高。

缺点是单环所挂用户数量有限，多环互通较为复杂，不适合CATV等分配型业务。

(3)星形结构。

这种结构实际上是点对点方式，各用户终端通过位于中央节点具有控制和交换功能的星形耦合器进行信息交换。

特点是结构简单，使用维护方便，易于升级和扩容，各用户之间相对独立，保密性好，业务适应性强。

缺点是所需光纤代价较高，组网灵活性较差，对中央节点的可靠性要求极高。

(4)树形结构。

类似于树枝形状，呈分级结构，在交接箱和分线盒处采用多个分路器，将信号逐级向下分配，最高级的端局具有很强的控制协调能力。

特点是适用于广播业务。

缺点是功率损耗较大，双向通信难度较大。

3 接入网技术的发展动力通信网发展至今，发生了天翻地覆的变化，从模拟到数字，从电缆到光缆，从PDH到SDH，从STM到ATM，从ATM到IP/DWDM……，一代又一代新技术、新系统层出不穷。

然而，绝大多数新技术、新系统都是应用于骨干网中，用户接入网仍为模拟双绞线技术所主宰。

由于社会经济和通信技术的发展，单纯的语音业务已难以满足用户和市场的需求，特别是光纤技术的出现，以及用户对新业务，尤其是对宽带图象和数据业务的需求增加，给整个网络的结构带来了影响，同时也为用户接入网的改造和更新带来了转机。

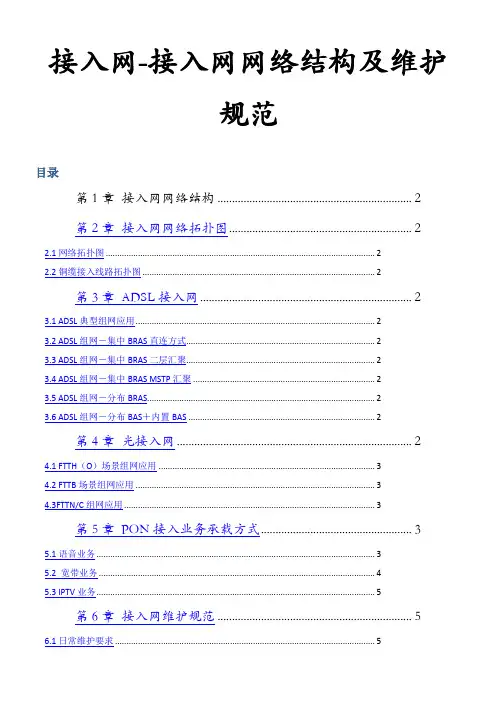

接入网-接入网网络结构及维护规范目录第1章接入网网络结构 (2)第2章接入网网络拓扑图 (2)2.1网络拓扑图 (2)2.2铜缆接入线路拓扑图 (2)第3章ADSL接入网 (2)3.1 ADSL典型组网应用 (2)3.2 ADSL组网－集中BRAS直连方式 (2)3.3 ADSL组网－集中BRAS二层汇聚 (2)3.4 ADSL组网－集中BRAS MSTP汇聚 (2)3.5 ADSL组网－分布BRAS (2)3.6 ADSL组网－分布BAS＋内置BAS (2)第4章光接入网 (2)4.1 FTTH（O）场景组网应用 (3)4.2 FTTB场景组网应用 (3)4.3FTTN/C组网应用 (3)第5章PON接入业务承载方式 (3)5.1语音业务 (3)5.2 宽带业务 (4)5.3 IPTV业务 (5)第6章接入网维护规范 (5)6.1日常维护要求 (5)6.2日常维护作业 (5)6.3网管维护要则 (8)第1章接入网网络结构按网络层次，分为汇聚层、接入层；按用户属性，分为公众接入平面和政企接入平面。

第2章接入网网络拓扑图2.1网络拓扑图2.2铜缆接入线路拓扑图第3章ADSL接入网3.1 ADSL典型组网应用3.2 ADSL组网－集中BRAS直连方式3.3 ADSL组网－集中BRAS二层汇聚3.4 ADSL组网－集中BRAS MSTP汇聚3.5 ADSL组网－分布BRAS3.6 ADSL组网－分布BAS＋内置BAS第4章光接入网在统一的网络平台上实现了语音、上网、IPTV、CATV等多种业务的综合接入，同时能够满足不同等级客户的带宽需求。

分为光纤到交换箱(FTTCab)、光纤到办公室(FTTO)、光纤到大楼(FTTB)及光纤到户(FTTH)等4种服务场景，统称为FTTx，如图1所示。

图1 光接入网络示意图4.1 FTTH（O）场景组网应用4.2 FTTB场景组网应用4.3FTTN/C组网应用第5章PON接入业务承载方式5.1语音业务对于PON接入下的话音业务接入承载，主要有MSTP承载、城域网承载两种组网方式。
