TN92驱动板原理图
- 格式:pdf
- 大小:76.74 KB
- 文档页数:1

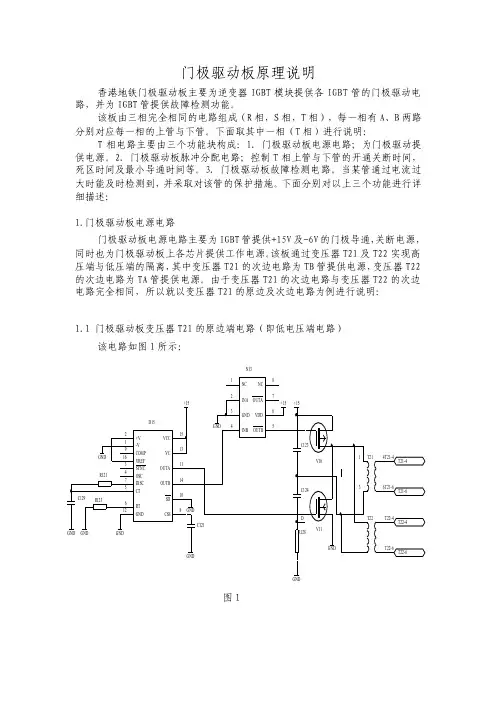

门极驱动板原理说明香港地铁门极驱动板主要为逆变器IGBT模块提供各IGBT管的门极驱动电路,并为IGBT管提供故障检测功能。
该板由三相完全相同的电路组成(R相,S相,T相),每一相有A、B两路分别对应每一相的上管与下管。
下面取其中一相(T相)进行说明:T相电路主要由三个功能块构成:1. 门极驱动板电源电路;为门极驱动提供电源。
2. 门极驱动板脉冲分配电路;控制T相上管与下管的开通关断时间,死区时间及最小导通时间等。
3. 门极驱动板故障检测电路。
当某管通过电流过大时能及时检测到,并采取对该管的保护措施。
下面分别对以上三个功能进行详细描述:1.门极驱动板电源电路门极驱动板电源电路主要为IGBT管提供+15V及-6V的门极导通,关断电源,同时也为门极驱动板上各芯片提供工作电源。
该板通过变压器T21及T22实现高压端与低压端的隔离,其中变压器T21的次边电路为TB管提供电源,变压器T22的次边电路为TA管提供电源。
由于变压器T21的次边电路与变压器T22的次边电路完全相同,所以就以变压器T21的原边及次边电路为例进行说明:1.1 门极驱动板变压器T21的原边端电路(即低电压端电路)该电路如图1所示:图1该电路主要由PWM 控制器D15,场效应管驱动器N13及场效应管V10,V11构成,为变压器次边提供电源。
当D15芯片(PWM 控制器)的15脚输入+15V 电压时,此芯片开始工作,在其输出口11脚(OUTA )与14脚(OUTB)产生如图2所示电压波形:图2电容C123,C124上的电压通过变压器T21,T22的原边及场效应管V11放电。
当OUTB(D15-14)脚输出高电平时, 场效应管驱动器 N13-5脚输出低电平,场效应管V10导通;此时OUTA(D15-11)脚输出低电平,场效应管V11关断。
15V 电压通过场效应管V10,变压器T21,T22的原边对电容C123,C124进行充电。
OUTA 与OUTB 间的死区时间T 用于防止场效应管V10,V11的同时导通。
校园一卡通系统中RFID读写器的设计欧阳宏志;肖玉明【摘要】为了加速校园信息化建设,实现校园一卡通系统,设计了RFID读写器.首先概述了RFID读写器的基本原理及结构框架,并对MFRC522芯片做了简单的介绍和说明,然后给出了实际的电路原理图及天线计算方法,并根据关键寄存器的设置给出了对Mifare卡完成读写基本功能的流程图,完成了基本的身份识别和电子钱包等应用.结果表明,读写器读写数据准确,易于扩展,有一定的发展空间.【期刊名称】《电子设计工程》【年(卷),期】2014(022)016【总页数】4页(P109-112)【关键词】校园一卡通;RFID;读写器;MFRC522【作者】欧阳宏志;肖玉明【作者单位】南华大学电气工程学院,湖南衡阳421001;南华大学电气工程学院,湖南衡阳421001【正文语种】中文【中图分类】TN92射频识别(Radio Frequency Identification,RFID)技术是一种非接触自动识别技术,利用射频信号通过空间耦合(电感或电磁耦合)实现无接触信息传递并通过所传递的信息达到识别目的。
近年来,随着校园数字化、信息化建设的逐步深入,校园内的各种信息资源整合已经进入全面规划和实施阶段,校园一卡通以结合学校正在进行的统一身份认证、人事、学工等应用系统建设,通过共同的身份认证机制,实现数据管理的集成与共享。
校园一卡通系统已经成为校园信息化建设有机的组成部分。
RFID技术的广泛应用,让师生使用一张卡就能够在校内消费、考勤、就医、借书以及办理其他所有事务,从而实现“一卡在手,走遍校园”。
本文设计的RFID读写器系统以STC89C52单片机作为主控芯片,选用高度集成的非接触式读写芯片MFRC522与ISO 14443A/Mifare卡进行无线通信,通过芯片内部发送器驱动读写器天线与Mifare卡和应答机进行通信,同时接收器部分提供一个功能强大和高效的解调和译码电路,用来处理Mifare卡和应答机的信号,实现读卡过程中的防冲撞处理和对卡内E2PROM块内容的读写等功能。

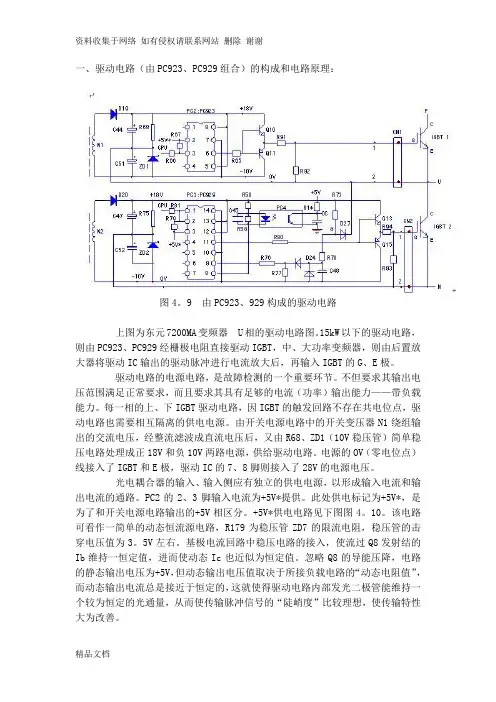

一、驱动电路(由PC923、PC929组合)的构成和电路原理:图4。
9 由PC923、929构成的驱动电路上图为东元7200MA变频器U相的驱动电路图。
15kW以下的驱动电路,则由PC923、PC929经栅极电阻直接驱动IGBT,中、大功率变频器,则由后置放大器将驱动IC输出的驱动脉冲进行电流放大后,再输入IGBT的G、E极。
驱动电路的电源电路,是故障检测的一个重要环节。
不但要求其输出电压范围满足正常要求,而且要求其具有足够的电流(功率)输出能力——带负载能力。
每一相的上、下IGBT驱动电路,因IGBT的触发回路不存在共电位点,驱动电路也需要相互隔离的供电电源。
由开关电源电路中的开关变压器N1绕组输出的交流电压,经整流滤波成直流电压后,又由R68、ZD1(10V稳压管)简单稳压电路处理成正18V和负10V两路电源,供给驱动电路。
电源的OV(零电位点)线接入了IGBT和E极,驱动IC的7、8脚则接入了28V的电源电压。
光电耦合器的输入、输入侧应有独立的供电电源,以形成输入电流和输出电流的通路。
PC2的2、3脚输入电流为+5V*提供。
此处供电标记为+5V*,是为了和开关电源电路输出的+5V相区分。
+5V*供电电路见下图图4。
10。
该电路可看作一简单的动态恒流源电路,R179为稳压管ZD7的限流电阻,稳压管的击穿电压值为3。
5V左右。
基极电流回路中稳压电路的接入,使流过Q8发射结的Ib维持一恒定值,进而使动态Ic也近似为恒定值。
忽略Q8的导能压降,电路的静态输出电压为+5V,但动态输出电压值取决于所接负载电路的“动态电阻值”,而动态输出电流总是接近于恒定的,这就使得驱动电路内部发光二极管能维持一个较为恒定的光通量,从而使传输脉冲信号的“陡峭度”比较理想,使传输特性大为改善。
图4.10 驱动光耦输入侧供电电路由CPU主板来的脉冲信号,经R66加到PC2的3脚,在输入信号低电平期间,PC2形成由+5V*、PC2的2、3脚内部发光二极管、信号源电路到地的输入电流通路,PC2内部输出电路的V1三极管导通,PC2的6脚输出高电平信号(18V峰值),经R65为驱动后置放大电路的Q10提供正向偏流,Q10的导通将正供电电压经栅极电阻R91引入到IGBT的G极,IGBT开通;在输入信号的高电平期间,PC2的3脚也为+5V高电平,因而无输入电流通路,PC2内部输出电路的V2三极管导通,6脚转为负压输出(10V峰值),也经R65为驱动后置放大电路的Q11提供了正向偏流,Q11的导通将供电的负10V电压——IGBT的截止电压经栅极电阻R91引入到IGBT的G极,IGBT关断。
驱动板原理图驱动板是指用于控制电机或其他执行器的电路板,它可以根据输入信号来控制输出的电流、电压等参数,从而驱动执行器按照预定的轨迹或规律进行运动或工作。
在各种自动化设备中,驱动板都扮演着至关重要的角色。
下面我们将介绍驱动板的原理图及其相关知识。
首先,驱动板的原理图通常由电源部分、控制部分和驱动部分组成。
电源部分主要包括电源输入端子、整流滤波电路、稳压电路等,其作用是为整个驱动板提供稳定的工作电压和电流。
控制部分则包括微处理器、输入/输出接口电路、逻辑控制电路等,其作用是接收外部信号,并根据预设的逻辑进行处理和判断,最后控制驱动部分的工作。
驱动部分包括功率放大电路、输出端子等,其作用是根据控制部分的指令,输出相应的电流或电压,驱动执行器进行工作。
其次,驱动板的原理图中,电源部分的设计要保证电压稳定、纹波小、噪声小。
通常会采用整流滤波电路、稳压电路等来实现这一目标。
控制部分的设计则需要考虑信号的输入和处理,因此需要包括输入/输出接口电路、逻辑控制电路等。
这些电路要能够稳定可靠地接收和处理外部信号,并输出控制信号给驱动部分。
驱动部分的设计则需要考虑输出功率和电流的大小,需要根据具体的执行器来选择合适的功率放大电路和输出端子。
最后,驱动板的原理图设计需要考虑整个系统的稳定性、可靠性和安全性。
在电源部分,需要考虑过压、过流、短路等保护电路的设计,以保护整个系统不受损坏。
在控制部分,需要考虑输入信号的滤波和去抖动,以保证系统的稳定性和可靠性。
在驱动部分,需要考虑输出端子的过流、过压保护,以保护执行器不受损坏。
此外,还需要考虑系统的接地和屏蔽,以保证系统的安全性和抗干扰能力。
总而言之,驱动板的原理图设计涉及到电源、控制和驱动等多个方面,需要综合考虑整个系统的稳定性、可靠性和安全性。
只有在这些方面都得到充分考虑的情况下,才能设计出高质量的驱动板原理图,从而保证整个系统的正常工作。
一、驱动电路(由PC923、PC929组合)的构成和电路原理:图4。
9 由PC923、929构成的驱动电路上图为东元7200MA变频器U相的驱动电路图。
15kW以下的驱动电路,则由PC923、PC929经栅极电阻直接驱动IGBT,中、大功率变频器,则由后置放大器将驱动IC输出的驱动脉冲进行电流放大后,再输入IGBT的G、E极。
驱动电路的电源电路,是故障检测的一个重要环节。
不但要求其输出电压范围满足正常要求,而且要求其具有足够的电流(功率)输出能力——带负载能力。
每一相的上、下IGBT驱动电路,因IGBT的触发回路不存在共电位点,驱动电路也需要相互隔离的供电电源。
由开关电源电路中的开关变压器N1绕组输出的交流电压,经整流滤波成直流电压后,又由R68、ZD1(10V稳压管)简单稳压电路处理成正18V和负10V两路电源,供给驱动电路。
电源的OV(零电位点)线接入了IGBT和E极,驱动IC的7、8脚则接入了28V的电源电压。
光电耦合器的输入、输入侧应有独立的供电电源,以形成输入电流和输出电流的通路。
PC2的2、3脚输入电流为+5V*提供。
此处供电标记为+5V*,是为了和开关电源电路输出的+5V相区分。
+5V*供电电路见下图图4。
10。
该电路可看作一简单的动态恒流源电路,R179为稳压管ZD7的限流电阻,稳压管的击穿电压值为3。
5V左右。
基极电流回路中稳压电路的接入,使流过Q8发射结的Ib维持一恒定值,进而使动态Ic也近似为恒定值。
忽略Q8的导能压降,电路的静态输出电压为+5V,但动态输出电压值取决于所接负载电路的“动态电阻值”,而动态输出电流总是接近于恒定的,这就使得驱动电路内部发光二极管能维持一个较为恒定的光通量,从而使传输脉冲信号的“陡峭度”比较理想,使传输特性大为改善。
图4.10 驱动光耦输入侧供电电路由CPU主板来的脉冲信号,经R66加到PC2的3脚,在输入信号低电平期间,PC2形成由+5V*、PC2的2、3脚内部发光二极管、信号源电路到地的输入电流通路,PC2内部输出电路的V1三极管导通,PC2的6脚输出高电平信号(18V峰值),经R65为驱动后置放大电路的Q10提供正向偏流,Q10的导通将正供电电压经栅极电阻R91引入到IGBT的G极,IGBT开通;在输入信号的高电平期间,PC2的3脚也为+5V高电平,因而无输入电流通路,PC2内部输出电路的V2三极管导通,6脚转为负压输出(10V峰值),也经R65为驱动后置放大电路的Q11提供了正向偏流,Q11的导通将供电的负10V电压——IGBT的截止电压经栅极电阻R91引入到IGBT的G极,IGBT关断。
