电气专业考试题库电气专业考试题库（I）一、单项选择题：1、低压成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）应有可靠的（）。

A.接零保护B.接地保护C.电击保护正确答案：C2、柜（屏、台、箱、盘）内保护导体应有（）连接外部保护导体的端子。

A.金属的B.裸露的C.绝缘的正确答案：B3、接地（PE）或接零（PEN）支线必须( )与接地（PE）或接零（PEN）干线相连接，不得串联连接。

A.可靠地B.单独C. 用绝缘导线正确答案：B4、额定电压交流（）及以下，直流1.5KV及以下的应为低压电器设备、器具和材料。

A.380VB.220VC.1KV正确答案：C5、金属电缆桥架及其支架全长应不少于（）与接地（PE）或接零（PEN）干线连接。

A.1处B.2处C.3处正确答案：B6、非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于（）A.2.5 mm²B.4 mm²C.6 mm²正确答案：B7、金属导管严禁对口熔焊连接；镀锌和壁厚小于等于（）的钢导管不得套管熔焊连接。

A.1.5mmB.2 mmC.2.5 mm正确答案：B8、三相或单相的交流单芯电缆，（）穿于钢导管内。

A.不得B.允许C.不得单独正确答案：C9（）环境照明线路的电线和电缆额定电压不得低于750V，且电线必须穿于钢导管内。

A.有毒气体B.湿度特别大的C.爆炸危险正确答案：C10、花灯吊钩圆钢直径不应小于灯具挂销直径，且不应小于6 mm。

大型花灯的固定及悬吊装置，应按（）做过载试验。

A.灯架重量的2倍B.灯具重量的1.5倍C.灯具重量的2倍正确答案：C11、当灯具距地面高度小于2.4m时，灯具的可接近裸露导体必须接地（PE）或接零（PEN）可靠，并应有（），且有标识。

A.专用接地线B.专用接零线C.专用接地螺栓正确答案：C12、疏散照明由安全出口标志灯和疏散标志灯组成。

安全出口标志灯距地高度（），且安装在疏散出口和楼梯口里侧的上方。

xx建筑工程建筑电气工程施工作业指导书成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装牵头单位：xx建筑分公司参编单位：xx**公司xx**分公司目录4 电气照明工程 (1)4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装14.1.1 适用范围 (1)4.1.2 施工准备 (1)4.1.3 技术要求 (1)4.1.4 安装程序与工艺流程 (2)4.1.5 工艺要求和施工方法 (3)4.1.6 质量控制及检验 (5)4.1.7 安全、职业健康和绿色施工要求 (5)4 电气照明工程4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装4.1.1 适用范围适用于一般工业与民用建筑电气照明工程成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装的施工。

4.1.2施工准备（1）作业面要求1）建筑结构工程必须经过结构验收，墙面、地面、抹灰作业完成，符合设计要求和规范的规定；2）线管、线槽、电箱、电盒安装完毕符合设计要求，且完好无损无污染；3）设备基础和构架应达到允许设备安装的强度，焊接构件的质量应符合要求，基础槽钢应固定可靠；4）预埋件及预留孔的位置和尺寸，应符合设计要求，预埋件应牢固。

施工图纸及技术齐全；5）施工图纸技术齐全；6）环境湿度应达到设计要求或产品技术文件的规定。

（2）人员准备1）本作业施工人员需要有电气作业操作证，操作证项目和所操作的项目要一致，且在有效期内；2）施工操作人员应接受三级安全教育培训、技术交底、安全技术交底、应急演练等教育培训，考核合格后才能上岗；在施工作业前应认真学习施工组织设计和施工方案，熟悉施工图纸和规范标准，消除有关技术问题；3）施工人员必须按要求佩戴安全防护用品。

（3）机械设备要求1）主要施工机械：电焊机、电动锤、钢卷尺、水平尺、万用表、母线煨弯器、力矩扳手、钢锯等；2）主要检测机具：万用表、兆欧表、卷尺等。

（4）材料要求设备及器材到达现场后，应作下列验收检查:1)包装完整，密封件密封应良好。

第三章 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装第一节 施工准备（1级 2级）对主要器材要求：1．设备及材料均符合国家或部颁发现行技术标准，符合设计要求，并有出厂合格证。

设备应有铭牌，并注明厂家名称，附件、备件齐全。

2．铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，夹层底板厚度不小于 1.5mm，箱内各种器具应安装牢固，导线排列整齐，压接牢固、并为合格供货商定点厂产品，并有产品合格证。

3．塑料配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，塑料二层底板厚度不应小于8mm，并有产品合格证。

4．木制配电箱（盘）：应刷防腐、防火涂料，木制板盘面厚度不应小于20mm。

5．必须采用镀锌型钢和板材、镀锌螺栓、螺母、垫圈、机螺丝符合规范要求，并有材质证明。

6．绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。

第二节 工艺流程和施工要领（1级 2级 3级）一、成套配电柜、控制柜（屏、台）（三级）设备开箱检查 → 设备搬运 → 柜（盘）就位 → → 柜（盘）上方母线配制 →柜（盘）二次回路结线 →→ 柜（盘）试验调整 → 送电运行验收1. 设备开箱检查：1.1 按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。

1.2 柜(盘)本体外观检查应无损伤及变形，油漆完整无损。

1.3 柜(盘)内部检查：电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。

2. 设备搬运2.1 设备运输：由起重工作业，电工配合。

根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机滚杠运输。

2.2 设备运输、吊装时注意事项：2.2.1 道路要事先清理，保证平整畅通。

2.2.2 设备吊点：柜(盘)顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在四角主要承力结构处，不得将吊索吊在设备部件上。

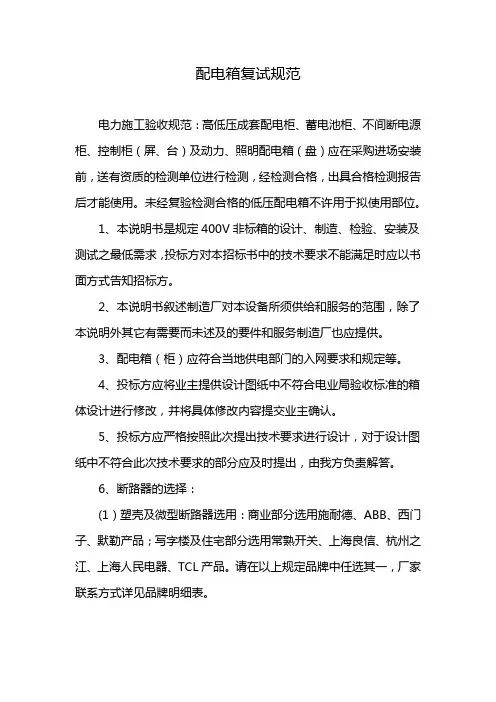

配电箱复试规范
电力施工验收规范：高低压成套配电柜、蓄电池柜、不间断电源柜、控制柜（屏、台）及动力、照明配电箱（盘）应在采购进场安装前，送有资质的检测单位进行检测，经检测合格，出具合格检测报告后才能使用。

未经复验检测合格的低压配电箱不许用于拟使用部位。

1、本说明书是规定400V非标箱的设计、制造、检验、安装及测试之最低需求，投标方对本招标书中的技术要求不能满足时应以书面方式告知招标方。

2、本说明书叙述制造厂对本设备所须供给和服务的范围，除了本说明外其它有需要而未述及的要件和服务制造厂也应提供。

3、配电箱（柜）应符合当地供电部门的入网要求和规定等。

4、投标方应将业主提供设计图纸中不符合电业局验收标准的箱体设计进行修改，并将具体修改内容提交业主确认。

5、投标方应严格按照此次提出技术要求进行设计，对于设计图纸中不符合此次技术要求的部分应及时提出，由我方负责解答。

6、断路器的选择：
(1）塑壳及微型断路器选用：商业部分选用施耐德、ABB、西门子、默勒产品；写字楼及住宅部分选用常熟开关、上海良信、杭州之江、上海人民电器、TCL产品。

请在以上规定品牌中任选其一，厂家联系方式详见品牌明细表。

(2）双电源断路器选用天津万高、沈阳斯沃、南京亚派产品。

请在以上规定品牌中任选其一，并需要提供元件采购发票影印件。

成套配电柜、控制柜(屏-台)和动力、照明配电箱(盘)及控制柜简介成套配电柜是一种配电设备，将电力供应分配给一系列电力用途时所需的所有设备。

它们可以包括保护装置、控制电气设备、监控表和其他配件，以及与之相连的电缆和电线。

成套配电柜能够管理和分配大型电力系统中的电力和电信功能。

控制柜（屏-台）是固定配置的电力控制核心。

其中包括各种输电和分配设备，如变压器、电容器、电机启动器、继电器、断路器、开关、传感器和逆变器等元件。

除了传输电能之外，控制柜还可以自动控制和监测电力系统的运行状态，并及时报警，提高电力系统的可靠性和安全性。

动力、照明配电箱（盘）是常用的低压电力配电设备，用于控制电力线路和防止电气事故。

动力、照明配电箱在工厂、商业、住宅和政府用房中广泛应用。

它由分支电路、保护装置和计量仪表等组成。

各分支电路可以控制不同的电器，保护装置可以对电路进行过载、短路及漏电等故障保护，计量仪表可以实现电力数据的测量和记录。

成套配电柜的种类成套配电柜的种类非常丰富，按照不同分类方式，可以分为以下几类：1.按照用途分类：低压动力配电柜、低压中央控制柜、低压照明配电柜、配电房等。

2.按照额定电压分类：220V、380V、400V、660V等。

3.按照耐压等级分类：4000V、5000V、6300V等。

控制柜的种类控制柜（屏-台）的种类也很多，以下是常见的几种：1.低压控制柜：主要用于低压电力系统，可包括电机控制、保护、配电、信号等功能。

2.中压控制柜：主要用于中压变电站和中压电力系统，按照使用需要可包括变压器控制、开关控制等功能。

3.面板式控制柜：用于监控电力系统的运行状态和工艺过程。

动力、照明配电箱的种类动力、照明配电箱（盘）的种类也很多，以下是常见的几种：1.电力分配箱。

2.照明配电箱。

3.智能化配电箱：能够自动监听交换机工作状态，支持远程监控和数据传输。

4.紧急用电配电箱：在紧急情况下，可以迅速配电，保障紧急用电需求。

XX建筑工程建筑电气工程施工作业指导书（电气动力工程成套配电柜、控制柜和动力配电箱安装）牵头单位：XX建筑分公司参编单位：**公司**分公司目录3电气动力工程 (1)3.1成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装 (1)3.1.1成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装适用范围 (1)3.1.2成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装施工准备 (1)3.1.3成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装技术要求 (2)3.1.4成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装程序与工艺流程33.1.5成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装要求和施工方法43.1.6成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装质量控制与检验103.1.7 1.7成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装安全、职业健康和绿色施工要求 (11)3电气动力工程3.1 成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装3.1.1 成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装适用范围适用于一般工业与民用建筑电气工程成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装的施工。

3.1.2 成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装施工准备（1）作业面要求1）盘、柜所在房间土建施工完，门窗封闭，墙面、顶板涂料刷完，地面施工完。

2）暗装配电箱随土建结构预留好安装位置。

3）暗装配电箱及明装配电箱盘面安装时，抹灰、喷浆及油漆全部完成。

4）土建基础位置、标高符合设计要求，墙体结构应弹出施工水平线。

（2）人员要求1）本作业施工人员需要有电气作业操作证，操作证项目和所操作的项目要一致，且在有效期内；2）施工操作人员应接受三级安全教育培训、技术交底、安全技术交底、应急演练等教育培训，考核合格后才能上岗；在施工作业前应认真学习施工组织设计和施工试验与试运行方案，熟悉施工图纸和规范标准，消除有关技术问题和安全隐患；3）施工人员必须按要求佩戴安全防护用品。
