ESD(静电)测试方法图解

ESD是代表英文ElectroStatic Discharge即"静电放电"的意思。

近年来随着科学技术的飞速发展、微电子技术的广泛应用及电磁环境越来越复杂，对静电放电的电磁场效应如电磁干扰(EMI)及电磁兼容性(EMC)问题越来越重视。

每年因为静电危害所造成的经济损失高达上亿元，静电已经成为了人类的一个天敌。

现如今很多企业都开始关注静电危害问题，对产品进行静电测试，做好防静电保护。

静电测试是为了判断场所静电带电水平，检测防静电器材的抗静电性能，评价产品的抗静电能力，防静电工程验收，事故分析等。

静电测试(ESD)测试环境：温度15~35℃，湿度30%~60%测试目的：测试样机抗静电干扰性能参考标准：GB/T 17626.2-1998 IEC 61000-4-2:2001测试设备：静电枪、综测仪静电测试(ESD)等级：(1)接触放电： +/-4KV(国标)、 +/-6KV、 +/-8KV、 +/-10KV(2)空气放电： +/-8KV(国标)、 +/-10KV、 +/-12KV、 +/-15KV静电测试(ESD)方法：(1)接触放电：静电枪垂直单次放电，每个点打10次，从+/-4K ，+/-6K ，+/-8K 、 +/-10K。

(2)空气放电：静电枪垂直连续放电，每个点打10次，从 +/-6K ，+/-8K ， +/-10K，+/-12K。

注意：测试前要将样品放入高温箱内24小时后再测试。

以上就是博瑞思给大家分享静电测试ESD测试级别及方法相关信息，如果您还想了解更多的ESD防护的事项可以拨打我们的热线电话，可以点击我们的官网在线实时咨询我们，或者关注我们的官方微信公众号，我们会有专业的工作人员为您解答。

深圳市博瑞思咨询服务有限公司，iNARTE 授权ESD中国区考试中心、上海防静电工业协会副会长单位、美国ESDA公开课合作单位，是专注于ESD(静电放电)防控技术研究和推广的机构。

ESD静电放电是指在两个接触或接近的物体间由于静电电荷失去平衡而发生的放电现象，通常称为静电击。

在现代电子产品制造和使用过程中，静电放电对电子产品的影响极其重要，甚至可能对产品的性能和寿命产生严重影响。

对静电放电抗扰度检测方法和检测标准的研究和制定显得尤为重要。

一、ESD静电放电抗扰度检测方法1. 传统方法传统的ESD静电放电抗扰度检测方法主要包括人体静电放电（HBM）、机器模拟静电放电（MM）和车间模拟静电放电（CDM）三种方式。

其中，HBM是通过人体与电气设备或系统之间的接触来模拟电气设备在实际应用中的静电放电，MM是通过模拟电气设备在实际应用中的机器间的接触来模拟静电放电，CDM则是通过模拟电气设备在实际应用中的车间之间的接触来模拟静电放电。

这些方法在一定程度上可以模拟实际应用环境中的静电放电，但是在实际应用中的适用性和准确性有待进一步验证。

2. 新兴方法随着科学技术的不断进步和电子产品的不断更新换代，新兴的ESD静电放电抗扰度检测方法也在不断涌现。

基于纳米技术的ESD静电放电抗扰度检测方法，通过利用纳米技术的特殊性能，可以更加精准地模拟和检测实际应用环境中的静电放电，提高了检测的准确性和可靠性。

还有基于仿生学的ESD静电放电抗扰度检测方法，通过模拟自然界中生物体对静电放电的响应机制，可以提高电子产品对静电放电的抗扰度。

二、ESD静电放电抗扰度检测标准1. 国际标准目前，国际上对ESD静电放电抗扰度检测标准的制定已经相对成熟，在国际电工委员会（IEC）和国际标准化组织（ISO）已经有了相关的标准，如IEC 61340系列标准和ISO 10605标准等。

这些标准主要针对静电放电的发生原理、检测方法、抗扰度要求等进行了详细规定，对于全球范围内的电子产品生产和使用具有重要指导意义。

2. 国内标准在国内，我国电子技术标准化研究院（CESI）和我国合格评定国家认可委员会（CNAS）等机构也已经制定了相关的ESD静电放电抗扰度检测标准，如GB/T 16927标准等。

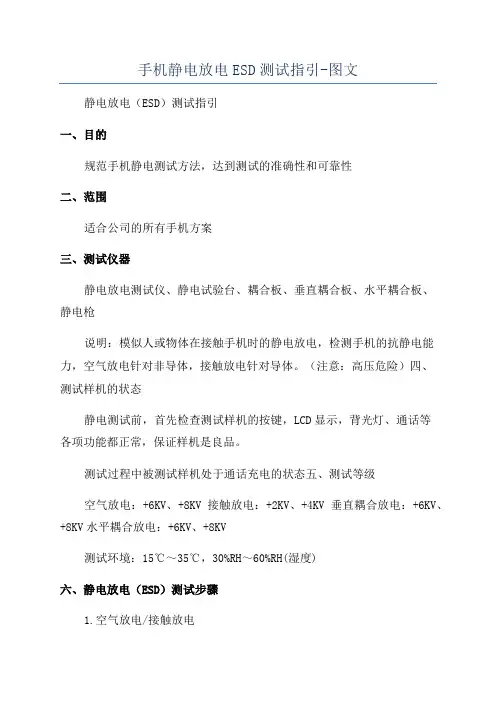

手机静电放电ESD测试指引-图文静电放电（ESD）测试指引一、目的规范手机静电测试方法，达到测试的准确性和可靠性二、范围适合公司的所有手机方案三、测试仪器静电放电测试仪、静电试验台、耦合板、垂直耦合板、水平耦合板、静电枪说明：模似人或物体在接触手机时的静电放电，检测手机的抗静电能力，空气放电针对非导体，接触放电针对导体。

（注意：高压危险）四、测试样机的状态静电测试前，首先检查测试样机的按键，LCD显示，背光灯、通话等各项功能都正常，保证样机是良品。

测试过程中被测试样机处于通话充电的状态五、测试等级空气放电：+6KV、+8KV接触放电：+2KV、+4KV垂直耦合放电：+6KV、+8KV水平耦合放电：+6KV、+8KV测试环境：15℃～35℃，30%RH～60%RH(湿度)六、静电放电（ESD）测试步骤1.空气放电/接触放电静电放电测试仪SANKI（NS61000-2K）的设置静电放电测试仪（图1-1）a)首先将SANKI（NS61000-2K）的开关电源打开（按下POWER开关）。

b)然后进入选择开关，选择空气放电（将开关扳下到AIR处），选择接触放电(将开关扳到CONTACT位值)c)当选择了空气放电后，按下HVON开关按键，（在按开关HVON前，必须确保OUTPUT放电枪插入插口，同时VOLTSADJUST旋钮逆时针旋到底）。

d)然后顺时针旋转VOLTSADJUST旋钮,调节输出电压(OUTPUTVOLTAGE)到8KV，(选择SINGLE按键是单脉冲放电，即是按下静电枪就放下电，REPEAT按键即是按下静电枪连续放电，COUNT就是按设定的次数放电，20PPS按键是按下静电枪在一秒内放20次电。

)一般选择SINGLE键。

e)按下READY键即可进入准备放电状态，现在就可以用静电枪对着手机外围需要测试的各个部位放电，按下静电枪上的按键即放电一次。

测试完+8KV测试后，按下STOP按键就可以停止转到-8V测试静电枪（图1-2）f)调换到-8KV测试，此时注意操作，先要将VOLTSADJUST旋钮旋到电压为0KV，然后按HVOFF键，再按P-按键调到负极性，按HVON键，然后再调节VOLTSADJUST按键到-8KV，用静电枪对着手机外围测试部位放负极性-8KV。

ESD（静电）测试方法图解一、 接触放电1、放电对象：金属端子（如AUX端子，VIDEO端子，FM端子外导体，所有的螺钉，裸露在外的金属板等）、可导电的表面（如喷有金属漆的JOG,面板等）、水平金属板、垂直金属板（在对垂直金属板进行放电时，应将被测机器的不同侧面（上，下，左，右）放置在距离垂直金属板10CM的位置，然后各对垂直金属板放电10次；对水平金属板放电时，被测机器处于正常摆放位置即可，如图1.11 ~ 图1.18所示）。

2、放电等级：±4KV (在±4KV接触放电合格的情况下，还需进行±2KV等低级别的接触放电，如果仍然合格，才可判定为合格)。

3、判断标准：B级，即在测试过程中允许出现功能性、显示紊乱，但在暂停测试后短时间内可自行（在无人为的干预的情况下）恢复正常的工作状态。

4、放电方法：a、放电导线与枪头同时放在被测端子（表面）上，进行连续放电，放电间隔时间应不少于1秒，如图1.2 ~ 图1.10所示；b、先用枪头对被测端子（表面）放电，然后将枪头移开，再用放电导线对被测端子（表面）的电荷导入大地。

重复10次。

如图1.1所示如a,b两种测试方法的结果不同，应以恶劣的结果为准。

5、测试模式：CD/DVD/MD/TAPE playback,FM recieving图1.2图1.4图1.6图1.8图1.10图1.12图1.14图1.16图1.18二、空气放电1、放电对象：绝缘表面（朔料表面或其他绝缘表面）。

2、放电等级：±8KV (如在±8KV有放电现象发生，则还需对有放电现象发生的点进行±6KV，±4KV，±2KV等低级别测试，如果仍然合格，才可判定为合格)。

3、判断标准：B级，即在测试过程中允许出现功能性、显示紊乱，但在暂停测试后短时间内可自行（在无人为的干预的情况下）恢复正常的工作状态。

4、放电方法：枪头紧贴绝缘件的表面，绝缘件之间的缝隙滑行，如在某点出现放电现象（可能是对绝缘表面下的非绝缘器件放电），则需对该点放电10次。

esd测试方法及标准
ESD（静电放电）测试是一种评估电子设备抵抗静电能力的方法，其标准为GB/T17626.2（等同于国际标准IEC61000-4-2）。

在ESD测试中，根据不同的情况，有多种测试模式。

1. I/O引脚对电源和地引脚的应力测试：对于每一个I/O引脚而言，其相对于正电源或者负电源都可能存在正向静电应力和负向静电应力。

因此，I/O引脚有四种测试模式，PS模式（positive to VSS）、NS模式（negative to VSS）、PD模式（Positive to VDD）、ND模式（negative to VDD）。

当某一引脚对电源进行应力测试时，其他引脚需处于悬浮状态。

2. I/O引脚到I/O引脚应力测试：不同I/O引脚之间也存在正、负两种应力情况。

在实际静电放电过程中，通常是其中某一个I/O引脚遭受ESD应力而另一个或多个I/O引脚接地形成ESD路径。

为了节约时间并更全面地模拟现实情况，通常对某一I/O引脚进行I/0引脚到I/O引脚的应力测试时，要将其他所有I/O 引脚全部接地。

电源VDD引脚和VSS引脚处于悬空状态。

3. VDD引脚到VSS引脚应力测试：电源引脚之间也存在正、负两种应力情况。

在进行正电源VDD引脚到负电源VSS引脚的应力测试时，所有I/O引脚需处于悬浮状态。

以上信息仅供参考，如有需要，建议咨询专业技术人员。

ESD防静电检测操作指南(全方位) ESD防静电检测操作指南（全方位）1. 引言静电放电（ESD）防护是电子制造和组装过程中至关重要的环节。

本操作指南旨在为您提供一套全方位的ESD检测方法，以确保您的产品和设备免受静电放电的影响。

2. ESD基本概念2.1 静电放电（ESD）静电放电是指两个带有不同电荷的物体接触时，电荷不平衡而产生的一种现象。

ESD会对电子设备造成损害，导致设备性能下降甚至失效。

2.2 静电敏感器件（ESD Sensitive Devices）静电敏感器件是指对静电放电敏感，容易受到损害的电子器件。

这些器件在制造、运输和使用的各个环节都需要进行ESD防护。

3. ESD检测方法3.1 表面电阻率测试表面电阻率测试是检测ESD防护措施有效性的常用方法。

使用专门的测试仪器（如万用表）测量物体表面的电阻率，以判断其对静电放电的抵抗能力。

3.2 静电放电测试静电放电测试是指模拟真实环境下静电放电对电子器件的影响，以评估器件的抗ESD性能。

常用的测试方法有接触放电、空气放电、接触带电等。

3.3 静电场强度测试静电场强度测试是测量静电场对电子器件的影响程度。

使用专门的测试仪器（如静电场强度计）测量静电场强度，以评估ESD风险。

4. ESD防护措施4.1 人员防护1. 穿着防静电服、防静电鞋、防静电手套等个人防护装备。

2. 定期进行人体静电消除操作，如使用静电消除器。

4.2 设备防护1. 使用防静电材料（如防静电泡沫、防静电袋、防静电桌垫等）包装和存放静电敏感器件。

2. 确保生产设备和工作台面具有抗静电性能。

4.3 环境防护1. 保持工作环境湿度，以降低空气中的静电含量。

2. 使用静电消除器、空气离子发生器等设备，降低工作环境中的静电风险。

5. 操作流程5.1 检测准备1. 检查检测设备是否正常工作。

2. 确保被检测物品处于静电放电敏感状态。

5.2 检测步骤1. 进行表面电阻率测试：将测试仪器接触到被检测物品表面，记录电阻率值。

一、仪表介绍
电源开关 定位光圈输出端
二、使用方法
1、打开测试仪的电源开关，LCD上显示一个零点几千伏的读数；
2、打开电源开关的同时，仪器的前端会发出两个光圈，如图1；
3、前后移动仪器，将光圈重合在待测物体的表面，这时仪表的读数就是被测物的表面静电压。

如图2。

静电场强度测试仪12
1
2
图1图2
三、离子风机新购设备的验收及使用中的定期检测方法
新购设备测试：
偏移电压（offset voltage）：在置于离子化环境中的CPM的充电平板上观测到的残留电压，小于±35V为合格。

衰减时间（decay time）：在置于离子化环境中的CPM的充电平板上的电压由±1000V变化到±100所用的时间，td≤10s为合格。

使用当中的离子化设备用以下方法每季度检测一次其有效性：
A、准备好OHP纸，使用OHP纸摩擦OHP纸，摩擦使之带电，对带电的OHP纸进行电位测试，希望带电量在　±0.5 KV 以上。

B、将带电的OHP纸，放在离子风机有效范围内，放置2-3秒钟，再对进行OHP电位测试,电压
静电压测试仪
下降到100V以内为合格。

离子风机
离子风
OHP纸
C、使用SIMCO FMX003多功能静电电压测量仪，安装专用充离子平衡测量板后，置于离子化设备作用的工作区（离子风机一般距离为30~100CM）开机状态下记录其电压值，该指标每季度测量一次。

测量结果记录在《静电消除设备--定期检测记录表》中
压，。

1.目的：建立公司内部各项静电防护项目的测试规范，统一防静电测试方法与判定标准。

2.范围：适用于本公司静电防护项目的检测，如：接地系统、防静电地板（地垫）、防静电工作台（桌垫）、周转箱、包装袋、防静电手环、人体静电防护用品、离子风机、烙铁等辅助工具。

3.内容：3.1静电手环：3.1.1测试仪器：静电手环测试仪3.1.2测试方法：图1-1 静电手环测试示意图 3.1.2.1来料检验时进行抽样测试，并记录于《静电手环测试记录表》。

3.1.2.2静电手环由IQC 进行抽样测试。

3.1.2.3必须将腕带扣反面金属接触到手腕时，才能进行测试。

3.1.2.4测试时，腕带扣住一只手，另一端香蕉头插入测试器上的测试端子。

3.1.2.5测试者用手指按下导通器上金属键，看导通器上灯号显示，如图1-1：① 绿灯GOOD 亮－OK ，且BUZZER 长鸣。

② 黄灯LOW 、红灯HIGH 亮－失败，BUZZER 无声（需更换腕带或腕带线再测试）。

3.1.2.6且于测试中增加摆动手腕的动作，以确认是否有接触不良。

3.1.2.7测试中若发生有两个灯号同时亮时（绿、黄灯亮或绿、红灯亮），应更换新品或其他良品腕带（腕带或腕带线）再测。

（a ）若灯号显示正常，则确认腕带部份不良应更换。

（b ）若灯号依然显示两个灯亮，或者时好时坏，判定可能测试器为不良品，应立即通知组长处理，将该测试器重新校验或送修。

3.1.3测量频率：来料检验（抽样）3.1.4记录表单：《静电手环测试记录表》QC-BD-074静电手环测试仪黄灯、红灯亮NG 绿灯亮OK3.2人体综合电阻测量：3.2.1测试仪器：人体综合电阻测试仪3.2.2操作方法：3.2.2.1作业员需标准着装（静电帽、静电衣、静电鞋、静电手环等）（如图1-2）后，站立于人体综合测试仪上。

说明：头发压入防静电帽中；静电衣袖子不允许挽起；穿静电鞋时，光脚或穿纯棉袜，保证导通性。

如果工作岗位要戴防静电手套或者手指套的，也需穿戴完整。

ESD evaluation report
确认静电放电对手机的基本功能及操作没有影响。

2. 测试原理：
1)插上充电器，将样机设置为开机状态，检查
样机内存和功能。

（内存10条短信息和10
个电话号码；使用功能正常）将样机放于静
电测试台的绝缘垫上（样机与绝缘垫边缘距
离至少2英寸）。

2)打开静电枪，调节为空气放电方式，采用单
次放电模式，分别选择±8kV和±15kV，对
手机指定部位连续放电10次（单次放电方
式，并对地放电），做好每次记录。

每做完
一个部位的测试，检查手机功能、信号和灵
敏度，并观察手机在测试过程中有无死机，
通信链路中断，LCD损坏，自动关机等现
象。

做好试验纪录。

3)样机需在插入测试SIM卡，最大功率级通话
过程状态下（最好是在连接8922仪器的情况
下）进行各个放电方式、级别和极性的测
试。

4)实验标准：在+/-8Kv时出现任何问题都要被
计为故障；+/-15kV时允许出现掉话、关
机、死机、黑屏等现象，维修后继续进行测
试。

丢失内存（电话号码，短信息）或设置
（日期，时间）等现象要计为故障，重新组
装后进行测试。

5)再将静电枪调为接触放电模式，在±4kV和
±6kV的情况下重复上面的测试。

3. 操作步骤：
1）
2）
4. 结论：。
