传输系统故障处理方法和原则

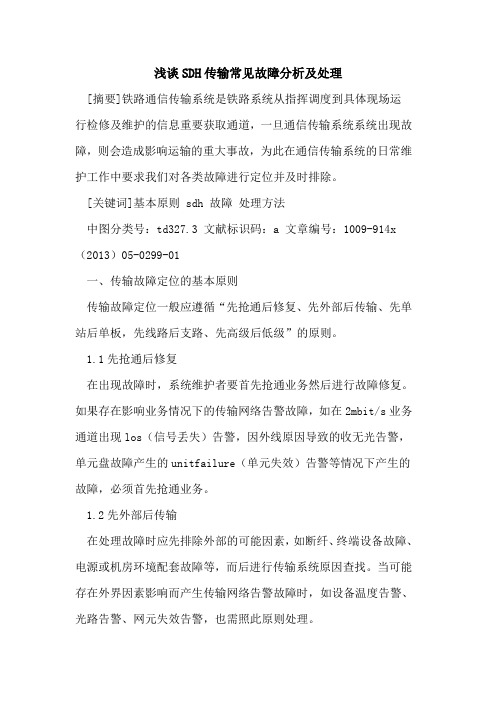

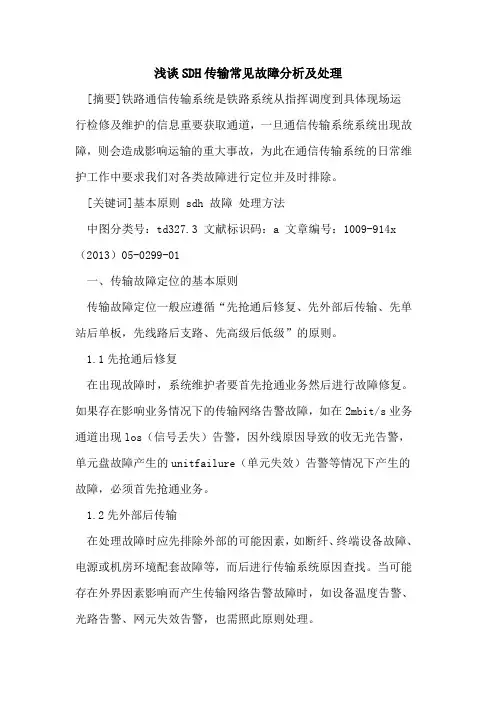

浅谈SDH传输常见故障分析及处理[摘要]铁路通信传输系统是铁路系统从指挥调度到具体现场运行检修及维护的信息重要获取通道，一旦通信传输系统系统出现故障，则会造成影响运输的重大事故，为此在通信传输系统的日常维护工作中要求我们对各类故障进行定位并及时排除。

[关键词]基本原则 sdh 故障处理方法中图分类号：td327.3 文献标识码：a 文章编号：1009-914x （2013）05-0299-01一、传输故障定位的基本原则传输故障定位一般应遵循“先抢通后修复、先外部后传输、先单站后单板，先线路后支路、先高级后低级”的原则。

1.1先抢通后修复在出现故障时，系统维护者要首先抢通业务然后进行故障修复。

如果存在影响业务情况下的传输网络告警故障，如在2mbit/s业务通道出现los（信号丢失）告警，因外线原因导致的收无光告警，单元盘故障产生的unitfailure（单元失效）告警等情况下产生的故障，必须首先抢通业务。

1.2先外部后传输在处理故障时应先排除外部的可能因素，如断纤、终端设备故障、电源或机房环境配套故障等，而后进行传输系统原因查找。

当可能存在外界因素影响而产生传输网络告警故障时，如设备温度告警、光路告警、网元失效告警，也需照此原则处理。

1.3先单站后单板一般设备故障时，不会只是一个站点出现告警，而是在很多站点同时上报告警。

这时就需要通过分析和判断缩小范围，快速、准确地定位是哪个单站的问题，而后尽可能准确地将故障定位到单站后再具体定位到单板。

1.4先线路后支路在处理故障时，如果支路出现了大量ais告警，这时需要先排除线路板故障再查看支路板故障。

由于传输系统线路板的故障常常会引起支路板的异常告警，在处理告警时，应按“先线路后支路”的顺序，排除网管告警；如支路出现大量als则首先查看线路板是否出现los告警或其他异常告警，再查看支路板告警。

1.5先高级后低级在进行告警分析时，先分析高级别告警再分析低级别告警。

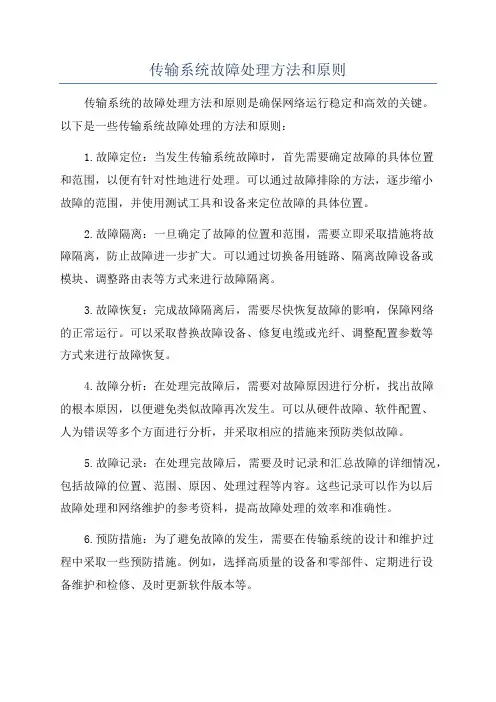

传输系统故障处理方法和原则传输系统的故障处理方法和原则是确保网络运行稳定和高效的关键。

以下是一些传输系统故障处理的方法和原则：1.故障定位：当发生传输系统故障时，首先需要确定故障的具体位置和范围，以便有针对性地进行处理。

可以通过故障排除的方法，逐步缩小故障的范围，并使用测试工具和设备来定位故障的具体位置。

2.故障隔离：一旦确定了故障的位置和范围，需要立即采取措施将故障隔离，防止故障进一步扩大。

可以通过切换备用链路、隔离故障设备或模块、调整路由表等方式来进行故障隔离。

3.故障恢复：完成故障隔离后，需要尽快恢复故障的影响，保障网络的正常运行。

可以采取替换故障设备、修复电缆或光纤、调整配置参数等方式来进行故障恢复。

4.故障分析：在处理完故障后，需要对故障原因进行分析，找出故障的根本原因，以便避免类似故障再次发生。

可以从硬件故障、软件配置、人为错误等多个方面进行分析，并采取相应的措施来预防类似故障。

5.故障记录：在处理完故障后，需要及时记录和汇总故障的详细情况，包括故障的位置、范围、原因、处理过程等内容。

这些记录可以作为以后故障处理和网络维护的参考资料，提高故障处理的效率和准确性。

6.预防措施：为了避免故障的发生，需要在传输系统的设计和维护过程中采取一些预防措施。

例如，选择高质量的设备和零部件、定期进行设备维护和检修、及时更新软件版本等。

7.人员培训：传输系统的故障处理不仅需要技术手段，还需要有经验和专业知识的人员来进行处理。

因此，需要加强人员的培训和学习，提高他们的技术水平和故障分析能力。

8.紧急响应机制：传输系统的故障处理通常需要在短时间内完成，以减少故障对网络运行的影响。

因此，需要建立紧急响应机制，包括确定责任人、明确处理流程、准备必要的设备和工具等。

总之，传输系统的故障处理方法和原则是一个综合性的任务，需要从故障定位、隔离、恢复、分析和预防等多个方面来进行处理。

通过合理的故障处理方法和原则，可以提高网络的可靠性、稳定性和高效性。

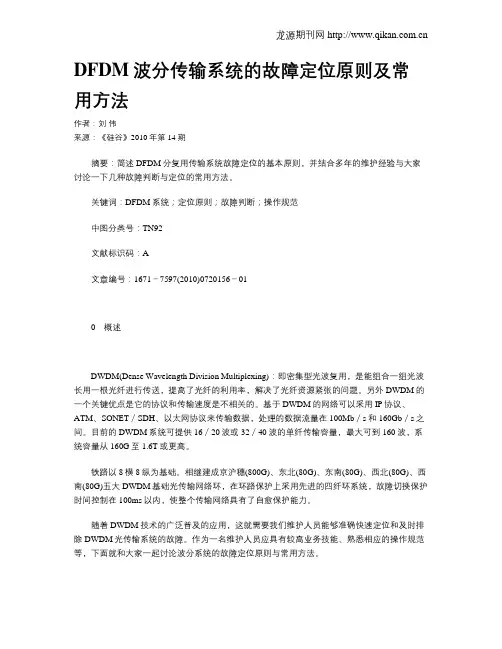

DFDM波分传输系统的故障定位原则及常用方法作者：刘伟来源：《硅谷》2010年第14期摘要：简述DFDM分复用传输系统故障定位的基本原则，并结合多年的维护经验与大家讨论一下几种故障判断与定位的常用方法。

关键词：DFDM系统；定位原则；故障判断；操作规范中图分类号：TN92文献标识码：A文章编号：1671－7597(2010)0720156－010概述DWDM(Dense Wavelength Division Multiplexing)：即密集型光波复用，是能组合一组光波长用一根光纤进行传送，提高了光纤的利用率，解决了光纤资源紧张的问题。

另外DWDM的一个关键优点是它的协议和传输速度是不相关的。

基于DWDM的网络可以采用IP协议、ATM、SONET／SDH、以太网协议来传输数据，处理的数据流量在100Mb／s和160Gb／s之间。

目前的DWDM系统可提供16／20波或32／40波的单纤传输容量，最大可到160波，系统容量从160G至1.6T或更高。

铁路以8横8纵为基础。

相继建成京沪穗(800G)、东北(80G)、东南(80G)、西北(80G)、西南(80G)五大DWDM基础光传输网络环，在环路保护上采用先进的四纤环系统，故障切换保护时间控制在100ms以内，使整个传输网络具有了自愈保护能力。

随着DWDM技术的广泛普及的应用，这就需要我们维护人员能够准确快速定位和及时排除DWDM光传输系统的故障。

作为一名维护人员应具有较高业务技能、熟悉相应的操作规范等，下面就和大家一起讨论波分系统的故障定位原则与常用方法。

1DWDM系统故障定位的基本原则故障定位的关键是：将故障点准确地定位到单站。

故障定位的一般原则可总结为三句话：先外部，后内部；先网络，后网元；先高级，后低级。

先外部，后内部：指的是进行DWDM系统故障定位时，应该首先排除外部设备的问题。

这些外部设备包括光纤、接入SDH设备和掉电等。

先网络，后网元：指的是传输设备出现故障时，不只是一个单站出现告警，而是多个站点同时上报告警。

传输故障处理方法我们都知道，故障定位的一般原则是“先外部，后传输；先单站，后单板；先线路，后支路；先高级，后低级”.如何在实践中根据设备网管告警及利用仪表等，在最短时间内落实并处理故障，是每一位维护人员应该具备的业务素质.一、传输故障定位的基本原则123般设备故障时，不会只是一个站点出现告警，而是在很多站点同时出现告警，至少存在本端和对端的问题。

我们要第一时间联系厂家和网管中心，根据现场设备情况，分析和判断缩小范围，快速、准确地定位是哪个单站的问题，而后尽可能准确地将故障定位到单站后再具体定位到单板。

如处理光路误码、光功率异常等告警处理时，需要联系网管中心，查看网管业务数据情况，结合业务信号流，对告警与性能事件进行分析。

可采用环回法、替代法、数据分析法、仪表测试法来判断告警及故障产生的原因，将其定位到单板。

4．先线路后支路在处理故障时，如果支路出现了大量AIS告警，这时需要先排除线路板故障再查看支路板故障。

由于传输系统线路板的故障常常会引起支路板的异常告警，在处理则首5告警。

（1（2脏等。

（3）单盘故障。

包括线路板、2M板、时钟板、交叉板、主控板等器件损坏和由于环境、温湿度等影响板子正常工作等情况。

（4）电缆故障。

包括2M电缆中断，DDF架侧2M接口输入/输出端口脱落或松动而造成的接触不良、2M头制作不规范及VDF架卡线松动等。

（5）电源系统故障。

包括交流停电，设备直流掉电及熔断器故障等。

（6）网管系统故障。

包括网管与设备之间的网线故障或系统异常而造成的ECC通道中断，死机等情况。

三、故障处理思路在遇到故障时，我们应该仔细查看故障现象并分析可能原因，从而做到有方向有目的迅速处理故障。

故障处理一般应遵循“先看，再问，然后思考，最后动手”的1SDH可以集中精力和人力、设备来排除该站的故障。

2．故障定位的一般原则在定位故障时，应先排除外部的可能因素，如光纤断、交换故障或电源问题等，再考虑传输设备的问题；在定位故障时，要尽可能准确的定位出是哪个站的问题，再将故障定位到单板；线路板的故障常常会引起支路板的异常告警，因此在故障定位时，先考虑线路，再考虑支路；在分析告警时，应先分析高级别告警，再分析低级别告警。

SDH传输系统的常见故障处理SDH传输系统作为一种高科技的信息传输数据处理工具，具有高效率和高精准度的特点，提高了数据信息的流通和运行效率，极大地方便了工作中的信息处理。

但由于现有的急速局限问题，SDH传输系统在运用中会出现一些故障，本文主要是在对SDH系统进行相关介绍的基础上，对其运行中常见的故障进行分析处理的方法的讨论。

1.SDH传输系统SDH光传输设备，是一种综合信息传送网络，实现了复接、线路传输及交换功能的一体性，由统一网管系统操作。

网络有效管理、实时业务监控、动态网络维护、不同厂商设备间的互通等是SDH光传输设备所具有的独特功能。

对SDH光传输设备进行有效利用能够大大提高网络资源利用率、降低管理及维护费用、实现灵活可靠和高效的网络运行与维护，是传输技术在信息技术领域最新的应用和发展热点。

2.SDH传输系统维护在实际的维护工作中，会经常出现多个节点同时告警的情况，。

在这种情况下，首先应当利用熟练掌握的SDH传输系统的相关运作知识，准确定位故障点，精准地找到出现故障点的单站。

一旦对问题完成精准的定位后，就应当根据实际情况，对查找到的出现问题的单站进行数据分析、硬件检查、更换硬件等操作，从而解决现有故障。

分析、环回、换盘等是常用的故障定位方法。

对故障进行定位时，应遵循以下原则：先排除外部的可能因素，再尽可能准确地将故障定位到单站；按先线路再支路的顺序进行故障定位；分析告警时应从高级别的告警入手。

在遵循这些原则的前提下，充分利用故障定位方法，就能够保证故障定位的准确性，为故障的解决提供基本前提。

3.SDH传输系统常用的故障识别方法SDH传输系统的故障问题带有较强的普遍性。

在实际工作中，对这些具有普遍性的故障进行有效识别能够提升故障解决的效率。

本文对常见的SDH传输系统故障进行了系统的归纳，并根据业界长期累积的经验为这些故障的有效识别提供科学系统的方法。

3.1 基于告警和性能信息的故障识别方法SDH 的帧结构是基于对丰富的开销字节进行定义的基础上建立起来的，因而包含了系统的告警和传输性能信息的字节。

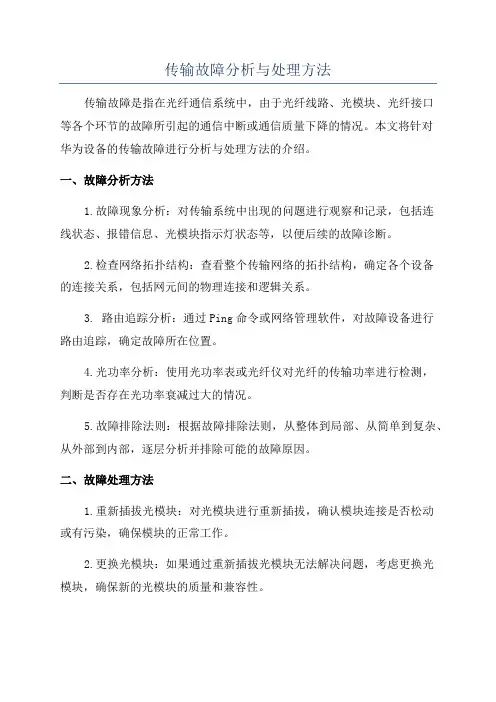

传输故障分析与处理方法
传输故障是指在光纤通信系统中，由于光纤线路、光模块、光纤接口
等各个环节的故障所引起的通信中断或通信质量下降的情况。

本文将针对
华为设备的传输故障进行分析与处理方法的介绍。

一、故障分析方法
1.故障现象分析：对传输系统中出现的问题进行观察和记录，包括连
线状态、报错信息、光模块指示灯状态等，以便后续的故障诊断。

2.检查网络拓扑结构：查看整个传输网络的拓扑结构，确定各个设备
的连接关系，包括网元间的物理连接和逻辑关系。

3. 路由追踪分析：通过Ping命令或网络管理软件，对故障设备进行
路由追踪，确定故障所在位置。

4.光功率分析：使用光功率表或光纤仪对光纤的传输功率进行检测，
判断是否存在光功率衰减过大的情况。

5.故障排除法则：根据故障排除法则，从整体到局部、从简单到复杂、从外部到内部，逐层分析并排除可能的故障原因。

二、故障处理方法
1.重新插拔光模块：对光模块进行重新插拔，确认模块连接是否松动
或有污染，确保模块的正常工作。

2.更换光模块：如果通过重新插拔光模块无法解决问题，考虑更换光
模块，确保新的光模块的质量和兼容性。

3.更换光纤接口：如果故障发生在光纤接口处，可以尝试更换光纤接口来解决问题。

4.检查光纤线路：使用光纤测试仪对故障光纤进行检测，判断是否存在光纤损坏或光纤连接不良的情况。

5.重启设备：在排除故障的可能原因后，可以尝试重启设备，以清除缓存和恢复正常配置。

7.故障记录与总结：对故障原因进行记录和总结，以便今后类似故障的排除和预防。

总结。

光传输设备故障定位原则和排除方法摘要：本文主要介绍了光传输设备故障的定位原则和排除方法。

在故障定位方面，需要对故障现象进行描述和分析，进行分类和定位，并确定故障的优先级和处理顺序。

在故障排除方面，需要确认故障范围和影响，检查光纤连接和光模块，检查光功率和光信号质量，检查光路和光路保护，并使用测试仪器进行故障定位。

最后，通过案例分析，介绍了光纤连接故障、光路保护故障的排除方法，以期提高故障处理的效率和准确性，保障通信网络的正常运行。

关键词：光传输；设备故障；定位原则；排除方法引言光传输设备是现代通信网络中不可或缺的组成部分，它们承担着将光信号从一个地方传输到另一个地方的重要任务。

然而，由于光传输设备的复杂性和高度集成化，它们也容易出现故障，这会对通信网络的正常运行造成严重影响。

因此，对光传输设备故障的定位和排除方法进行研究具有重要意义。

一、光传输设备故障定位原则1.1故障现象的描述和分析光传输设备故障定位原则中，故障现象的描述和分析是非常重要的，因为只有准确描述和分析故障现象，才能找到故障的根本原因，从而进行有效的故障定位。

故障现象的描述通常包括以下几个方面：（1）故障类型：故障类型可以分为硬件故障和软件故障两种。

硬件故障通常是指设备硬件部分出现故障，例如光模块、光纤、接口等；软件故障则是指设备软件部分出现故障，例如配置错误、程序bug等。

（2）故障表现：故障表现是指故障的具体表现形式，例如设备无法启动、无法连接、无法传输数据等。

（3）故障时段：故障时段是指故障发生的具体时间段，例如白天、晚上、周末等。

（4）故障频率：故障频率是指故障发生的频率，例如每天、每周、每月等。

故障现象的分析通常包括以下几个方面：（1）故障原因：故障原因是指导致故障发生的根本原因，例如设备硬件故障、软件配置错误等。

（2）故障影响范围：故障影响范围是指故障对网络的影响范围，例如是否影响整个网络、是否只影响某个区域等。

（3）故障解决方案：故障解决方案是指针对故障原因提出的解决方案，例如更换故障设备、重新配置软件等[1]。

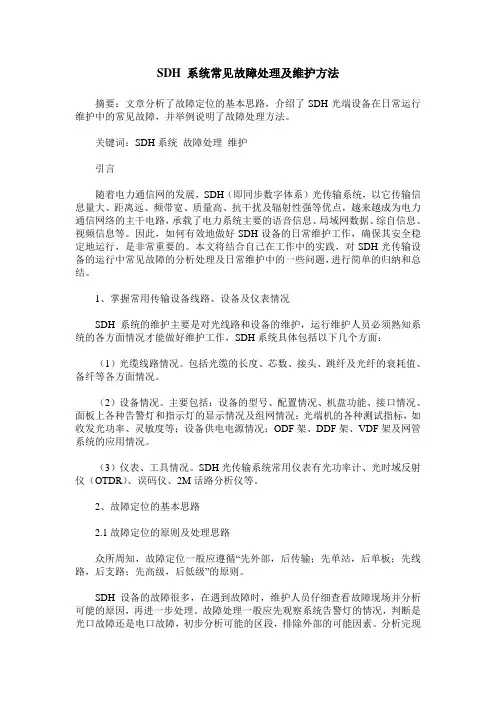

SDH 系统常见故障处理及维护方法摘要：文章分析了故障定位的基本思路，介绍了SDH光端设备在日常运行维护中的常见故障，并举例说明了故障处理方法。

关键词：SDH系统故障处理维护引言随着电力通信网的发展，SDH（即同步数字体系）光传输系统，以它传输信息量大、距离远、频带宽、质量高、抗干扰及辐射性强等优点，越来越成为电力通信网络的主干电路，承载了电力系统主要的语音信息、局域网数据、综自信息、视频信息等。

因此，如何有效地做好SDH设备的日常维护工作，确保其安全稳定地运行，是非常重要的。

本文将结合自己在工作中的实践，对SDH光传输设备的运行中常见故障的分析处理及日常维护中的一些问题，进行简单的归纳和总结。

1、掌握常用传输设备线路、设备及仪表情况SDH 系统的维护主要是对光线路和设备的维护，运行维护人员必须熟知系统的各方面情况才能做好维护工作，SDH系统具体包括以下几个方面：（1）光缆线路情况。

包括光缆的长度、芯数、接头、跳纤及光纤的衰耗值、备纤等各方面情况。

（2）设备情况。

主要包括：设备的型号、配置情况、机盘功能、接口情况、面板上各种告警灯和指示灯的显示情况及组网情况；光端机的各种测试指标，如收发光功率、灵敏度等；设备供电电源情况；ODF架、DDF架、VDF架及网管系统的应用情况。

（3）仪表、工具情况。

SDH光传输系统常用仪表有光功率计、光时域反射仪（OTDR）、误码仪、2M话路分析仪等。

2、故障定位的基本思路2.1故障定位的原则及处理思路众所周知，故障定位一般应遵循“先外部，后传输；先单站，后单板；先线路，后支路；先高级，后低级”的原则。

SDH设备的故障很多，在遇到故障时，维护人员仔细查看故障现场并分析可能的原因，再进一步处理。

故障处理一般应先观察系统告警灯的情况，判断是光口故障还是电口故障，初步分析可能的区段，排除外部的可能因素。

分析完现象后，维护人员应询问各阶段现场人员，该现象是由何种原因造成，维护人员再结合自己的知识经验进行思考与分析，判断何种原因可能引起此故障等，最后根据故障定位原则找出故障点，排除故障。
