锂电池充电机使用说明书AHEVC4880C北京昂华伟业科技有限公司一、概述1.1关于本说明书本说明书对AHEVC锂电池便携充电机系统的安装、使用、操作、维护、检查、故障与排除及技术性能等内容进行了阐述和说明，请用户在开箱后首先认真阅读理解，并妥善保管本说明书以备查阅。
本公司保留对说明书修改的权利，并有权不进行另外通知。
1.2安全提示安装和使用本设备的人员必须遵守以下原则和条例，确保相关人员的人身及设备安全。
●设备开通之前, 请务必确认设备是否接地良好, 以避免触电造成人员伤亡；●所有使用的工具其不必要裸露的金属部分应做好绝缘处理，以防裸露的金属部分触碰金属机架，造成短路；●在任何情况下切勿自行改装、加装和变更任何部件；●确保本设备的使用寿命和运行稳定，设备的使用环境应尽可能地保持清洁、恒温和恒湿，本设备不得在有挥发性气体或易燃环境下使用；●设备通电前请务必确认输入电压、频率、装置的断路器或熔丝及其它条件都已符合所订规格。
1.3设计参考标准●QCT 895-2011《电动汽车用传导式车载充电机》●GB 4208《外壳防护等级（IP 代码）》1.4正常使用条件●海拔不超过3000m●设备运行环境温度-30℃～+65℃，在设备停用期间，空气温度允许为-40℃～+85℃●周围空气的最大相对湿度不超过95% (当周围空气温度为25±5℃时)●安装地基无剧烈振动和冲击，垂直倾斜度不超过5%●运行地点无导电或爆炸尘埃，没有腐蚀金属和破坏绝缘的气体或蒸气二、充电机技术规格参数：2.1产品概述AHEVC系列便携充电机借鉴吸收国内外先进控制技术设，是一款实用性强、功能齐全、可靠性高的产品。
具有重量轻、体积小、充电稳定，效率高、抗震能力强、短路、反接、过热、过载等保护功能。
采用合理的充电曲线和单片机控制技术控制充电过程，确保蓄电池电量充足，并且延长蓄电池的使用寿命。
2.2电源模块原理框图电源模块原理框图图1所示，主要有以下几部分组成：●尖峰浪涌抑制:两级共模电感构成高抑制比的电源滤波器，并在前极工频整流后加工频电感抑制电网上的尖峰浪涌对电源设备的干扰和损害，同时滤除电源设备产生的高频杂波对电网的污染；●软启动及整流滤波: 由于开关电源内部布置有大容量电容器，直接启动会造成过大的启动浪涌。
用户手册可充式锂离子电池系统Lynx Home U 系列前言用户手册 V1.6-2023-08-25因产品版本升级或其他原因，文档内容会不定期进行更新，如无特殊约定，文档内容不可取代产品标签或用户手册中的安全注意事项。
文档中的所有描述仅作为使用指导。
以及本手册中使用的其他GOODWE商标归固德威技术股份有限公司所有。
本手册中提及的所有其他商标或注册商标归其各自所有者所有。
商标授权注意目 录1 前言 (01)1.1 适用产品 (01)1.2 适用人员 (01)1.3 符号定义 (01)1.4 版本记录 (02)2 安全注意事项 (03)2.1 通用安全 (03)2.2 电池安全 (03)2.3 紧急情况的应急措施 (05)2.4 EU符合性声明 (05)3 产品介绍 (06)3.1 产品说明 (06)3.2 外观说明 (06)3.3 尺寸介绍 (3)4 储存与包装 (4)4.1 签收前检查 (4)4.2 交付件 (4)4.3 设备存储 (4)5 系统安装 (5)5.1 安装要求 (5)5.2 安装空间要求 (5)5.3 安装电池系统 (7)5.3.1 落地安装 (7)5.3.2 壁挂安装 (8)5.3.3 系统接线 (9)5.3.4 线束固定板安装 (12)6 系统运作 (13)6.1 上电前检查 (13)6.2 电池上电 (13)6.3 设置电池参数 (14)6.4 指示灯状态(LX U5.4-L) (15)6.4.1 正常情况 (15)6.4.2 警告状态 (16)6.4.3 故障状态 (16)6.5 指示灯状态(LX U5.4-20) (17)6.5.1 正常情况 (17)6.5.2 警告状态 (17)6.5.3 故障状态 (18)6.6 电池下电 (19)6.7 安装塑胶上盖 (19)7 电池参数 (20)8 维护 (22)拆卸塑胶上盖 (22)01 安全须知用户手册 V1.6-2023-08-251 前言1.1 适用产品1.2 适用人员本文档主要介绍了电池系统的产品信息、安装接线、配置调测、故障排查及维护内容。

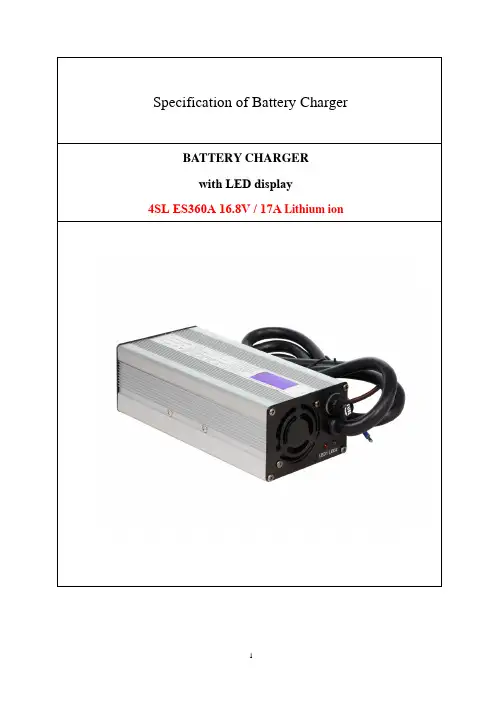

Specification of Battery ChargerBATTERY CHARGERwith LED display4SL ES360A 16.8V / 17A Lithium ionGeneralBattery Charger ES360A180×90×63mm can work normally under 16.8V DC/ 17A and with reverse polarity protection.1.Main product specificationMax.output power InputvoltageOutput voltageCombinedregulationOutput currentCombinedregulation360W220V16.8V+/-0.2V DC+/-0.2V17A+/-0.2A 2.Environmental conditionNo. Item Technical specification Remark1 Humidity 5~95% With package2 Altitude ≤5000m Work normally3.Electrical characteristics4.1 Input characteristicNo. Item Technical specification Remark1 Rated input voltage 220Vac180/240Vac Selection2 Input voltage range 180 ~ 240Vac3 AC input voltage frequency 50～60 Hz4.2 Output characteristic or charge stagesNo. Item Technical specification Remark1 CC(constant current) ≤16.8V dc,17A2 CV(constant voltage) 16.8V dc, 17A↓3 Float stage 0.2A CC4 Power efficiency ≥90%=230Vac, Vin=230Vac,ratedload4.3 Protection characteristicsNo. Item Technical specification Remark1 Over voltageprotectionYes2Software overvoltage protectionThe charger software limits the maximum output voltage to alevel suitable for the connected battery system.3 Thermal protection No4 Current limitingprotectionYes At CC mode5 Short circuitprotectionShort circuit protection should be automatically recovery afterremove the condition.6 Reverse polarityprotectionWhen output wires are reversely connected to the battery thecharger will not operate and will work normally when DCwires are correctly connected.4.4 Charging indicatorNo. Item Status Remark1 Power on LED1: Red2 Charging LED2: Red3 Fully charged LED2: Green4 Charging V oltage Display Yes5 Loading Progress Display Yes4.Safety & EMCNo.Item Standard (or test condition) Remark1 Electricstrength testInput-output 1500V ac/10mA/1min No breakdown2 IsolationresistanceInput-ground ≥10Mohm@500VdcOutput-ground ≥10Mohm@500Vdc3 Leakage current ＜5.5mA Vin=264Vac4 LVD EN60335-1:2002+EN60335-2-29:2002Remark: Discrimination A- Function OK under technical requirement range;Discrimination R- Physical damage or failure of equipment are not allowed, but damage of protection device (fuse) caused by interference signal of outside is allowed, and the whole equipment can work normally after replacement of protection device and reset of running parameterin %5.Environmental testing requirementsNo. Item Technical specification Remark1 High temperatureambient operating+40℃Features OK2 Low temperatureambient operating-10℃Features OK3 High temperaturestorage+70℃Work normally after recovery undernormal temperature for 2 hours4Lowtemperature storage-40℃Work normally after recovery undernormal temperature for 2 hours5 Random vibration 20Hz to 2000Hz 3Grms 20hoursper axis6 Repetitive shock 40g peak 3 orthogonal axes, 3+ and 3-in each axis, 11ms pulse width7 Thermal shock -35℃to 75℃, ＜3min transition, 2.5hours dwell, 200cycle8 Drop test BS EN60068-2-32:1993 TEST ED: free fall appendix B6.Mechanical characteristic:Outline dimension: L*W*H = 180 x 90 x 63mmInput socket: meets IEC standard 1.5AC wires:length 1.5mDC wire: length 1.0mNet Weight: 1.2k g8.Package, transportation & storage8.1 Package:There is product name, model, name of manufacturer, safety approval, serial number, User Manual and packing list in the package box.8.2 Transportation：Suit for transportation by truck, the products should be shielded by tent from sunshine, and loaded and unloaded carefully.8.3 Storage：Products should be stored in package box when it is not used. And warehouse temperature should be -40~70℃, and relative humidity is 5~95%. In the warehouse, there should not be harmful gas, inflammable, explosive products, and corrosive chemical products, and strong mechanical vibration, shock and strong magnetic field affection. The package box should be above ground at least 20cm height, and 50cm away from wall, thermal source, and vent. Under this requirement, product has 2 years of storage period, and should be rechecked when over 2 years.9.Reliability requirementsMTBF (standard, environmental temperature, load requirement) ≥10K hours; 25℃testing condition: 25℃,full load, testing proved value.10.Charging Curve。
锂电池充电说明电动车锂电池充电说明1．放置补电：电池组在出厂前均有部分电量剩余，在电动车出售后亦可以进行短距离的骑行。
第一次骑行完毕后，须对电池进行首次充电，建议首次充电应进行稍长时间（8-12小时）。
电池组在使用过后应及时充电不可亏电储存，如果电池放置超过两个月时间未被使用，电池组需要进行一次完全的充电。
如置放超过5个月电池组需要进行一次充放电循环。
规律使用电池，正常使用、长时间放置时对电池组规律地充电，可以保证电池组最佳实用效果，并延长使用寿命2．正常充电：对电池组进行正常充电的方法如下：首先连接充电器与被充电电池组，之后再将充电器电源插头连接到220V交流电源。
（此连接顺序会避免插拔充电插头时电火花的产生。
）当电源接通后充电器显示红色指示灯说明电池组正在正常充电，常规进行6-8小时充电即可。
3．充电器注意事项：为了确保电池组的充电安全和保证电池组的使用寿命，此款电池组只可使用由我公司配套的36V锂电专用充电器。
如果充电器丢失或者损坏请找相应经销商购买。
不得使用铅酸充电器或其他形式的充电器进行充电。
Tusame锂电池维护特别注意：i. 由于锂电池属于无记忆性电池，客户使用中建议在每次或者每天骑行后即可对电池组进行规律性的充电或者补电，这样会大幅度提高电池组的使用寿命。
建议不要每次都骑行至电池组不可放出电量后再进行充电，不建议放电超过于电池组容量的90% 。
当在电动车在静止状态下，电动车上的欠压指示灯亮起时，需及时充电。
ii.当电动车启动时、走上陡坡路、土石路或者强烈顶风状态下，建议客户在骑行时同时使用脚踏助力，使得电池及电机拥有最长寿命。
iii.电池组容量是在常温25℃时进行测量的，因此在冬季,电池容量发挥、以及行驶里程略有降低是被视为正常的。
建议在冬季，在环境温度较高的地方对电池组进行充电，确保能够电池组充饱。
iv.电动车在不骑行或者停放的情况下，建议客户拔下电池组与电动车的链接插头，或者关闭电源锁。
动力锂电池组管理系统说明书联系电话：86-0551-*******传 真：86-0551-*******通讯地址：安徽省合肥市高新区黄山路605号416室(230088)目录一、数据采集模块 (2)1.接口说明 (2)2.电压检测排线与电池的连接 (4)3.串行通信总线的连接 (4)二、主控模块 (6)1.接口说明 (6)2.电流传感器安装说明 (7)三、显示屏 (8)1.触摸屏结构 (8)2.触摸屏接线说明 (8)3.运行指示灯 (9)4.显示说明 (9)a.显示界面说明 (9)b. BMS设置 (13)四、装箱清单 (17)1.BMS系统清单 (17)2.图示说明 (18)感谢您对我们电池组管理系统的信任，为了您能够正确使用、贮存和维护本公司的系列电池组产品，请在使用前仔细阅读该使用说明书。
我公司研发的电动汽车等动力设备用电池组管理系统AUTO_BMSV3.0为各类电动车锂电池组提供完善的保护，实现对电池组电压、电流、温度等多种电池参数的在线检测，对各种故障实时报警并采取应急处理，动态估计电池组的剩余容量，并可选配充放电控制功能。
提供多种供选的显示单元解决方案，充分考虑整车系统的需求。
AUTO_BMSV3.0同时提供与充电机，电机控制器的CAN总线接口，并已实现协议的共享。
整个电动车电源管理系统由数据采集模块、主控模块(含电流传感器)及显示屏构成，以下为各模块的说明。
一、数据采集模块数据采集模块与电池模组连接，外带温度传感器，用于采集电池箱体的电压、温度等信息，一套电池组管理系统一般有多块数据采集模块组成，根据连接的电池箱体内的电池串联节数的不同，数据采集模块采集的单体电压数从5~16节不等。
另外每个数据采集模块上均带有两个温度传感器。
数据采集模块需通过外部的12V电源(9V~18V)为其提供工作电源，它将采集到的电池电压、箱体温度等信息通过串行通信总线传输到主控单元。
1、接口说明图1 数据采集模块2、电压检测排线与电池的连接以16节串联的电池箱体为例，对电压排线的说明如下(如串数n低于16S，则只需将B(n)N 接到最后一节电池的负极即可)：图2 电压排线说明3、串行通信总线的连接串行通信总线为数据采集模块与主控模块的通信介质，本系统采用3芯屏蔽线作为通信电缆，DB9接口作为通信接口。
USER MANUALCTEK BATTERY CHARGER MXS 7.0FOR ALL TYPES OF LEAD-ACID BATTERIESFULLY AUTOMATIC 5 YEAR WARRANTY12V 7A E N D EF R E SI T N LS E D KF I N ODE • 9LADE-PROGRAMMEDurch Druck auf die Taste MODE werden Einstellungen vorgenommen. Nach etwa zwei Sekunden aktiviert das Ladegerät das gewählte Programm. Das gewählte Programm wird beim nächsten Einschalten des Ladegerätes wieder gestartet.Die nachfolgende Tabelle erläutert die verschiedenen Ladeprogramme:WARNUNG!Der Funkenschutz des Batterieladegeräts ist während desProgrammes SUPPLY (Versorgung) deaktiviert.FEHLERLEUCHTEWenn die Fehlerleuchte aufleuchtet, prüfen Sie folgendes:1. I st die positive Leitung des Ladegerätes an denPluspol der Batterie angeschlossen?2. I st das Ladegerät an eine 12V-Batterieangeschlossen?2.Sind die Klemmen kurzgeschlossen?4. W urde der Ladevorgang in oder unterbro-chen?Starten Sie das Ladegerät erneut, indem Sie auf die Taste MODEdrücken. Wenn der Ladevorgang immer noch unterbrochen ist, istdie Batterie…...erheblich sulfatiert und muss ggfs. ersetzt werden....nicht in der Lage, die Ladung aufzunehmen und muss ggfs.ersetzt werden...nicht in der Lage, die Ladung zu halten und muss ggfs.ersetzt werden.EINSATZBEREITDie Tabelle zeigt die geschätzte Zeit für das Aufladen einer leeren Batterie bis auf 80% ihrer Ladung an.10 • DEEDDE • 11Ladegerät-Modell MXS 7.0Modellnummer1053Nennwechselspannung220–240VAC, 50–60HzLadespannung NORMAL 14.4V, AGM 14.7V, RECOND 15.8V, SUPPLY13.6V Min. Batteriespannung2,0VLadestrom7.2A max.Netzstrom1,2A effektiv (bei vollem Ladestrom)Rückentladestrom*< 1Ah/MonatWelligkeit**<4%Umgebungstemperatur-20°C bis +50°C, Ausgangsleistung wird bei hohenTemperaturen automatisch reduziertLadegerät-Typ 8-stufiger, vollautomatischer LadezyklusBatterietypen Alle Typen von 12V-Blei-Säure-Batterien(WET, MF, Ca/Ca, AGM, GEL)Batteriekapazität14 bis 150Ah, bis zu 225Ah für Erhaltungsladung Abmessungen191 x 89 x 48mm (L x B x H)Isolationsklasse IP65Gewicht0,8kg*) Der Rückentladestrom ist der Strom, um den sich die Batterie entlädt, wenn das Ladegerät nicht an die Stromversorgung angeschlossen ist. CTEK-Ladegeräte haben einen sehr niedrigen Rückentladestrom.**) Die Qualität der Ladespannung und des Ladestroms ist sehr wichtig. Eine hohe Stromwelligkeit heizt die Batterie auf, wodurch die positive Elektrode altert. Eine hohe Spannungswelligkeit kann andere an die Batterie angeschlossene Ausrüstungen beschä-digen. CTEK-Batterieladegeräte erzeugen eine sehr saubere Spannung und einen sehrsauberen Strom mit niedriger Welligkeit.SICHERHEIT• Das Ladegerät ist für das Laden von 12V Blei-Säure-Batterien konstruiert. Verwenden Sie das Ladegerät nicht für irgendwelche anderen Zwecke.• Vor der Verwendung die Kabel des Ladegerätes prüfen. Die Kabel und der Biegeschutz dürfen keine Brüche aufweisen. Ein Ladegerät mit beschädigten Kabeln darf nicht verwendet werden. Ein beschädigtes Kabel muss von einem CTEK-Mitarbeiter ausgewechselt werden.• Niemals eine beschädigte Batterie aufladen.• Niemals eine eingefrorene Batterie aufladen.• Das Ladegerät während des Ladevorgangs niemals auf der Batterie abstellen.• Während des Ladevorgangs immer auf ausreichende Belüftung achten.• Das Ladegerät darf nicht bedeckt werden.• Eine Batterie kann während des Ladevorgangs explosive Gase abgeben. Funkenbildung in der Nähe der Batterie vermeiden. Wenn Batterien das Ende ihrer Nutzungslebensdauer erreicht haben, kann eine interne Funkenbildung auftreten.• Alle Batterien haben nur eine begrenzte Nutzungslebensdauer. Eine Batterie, diewährend des Ladevorgangs ausfällt, wird normalerweise von den hochentwickelten Steuerelementen des Ladegerätes instandgesetzt; es können jedoch noch immer einige seltene Fehler in der Batterie bestehen. Lassen Sie Batterien während des Ladevorgangs nicht über einen längeren Zeitraum unbeaufsichtigt.• Die Verkabelung darf nicht eingeklemmt werden oder heiße Flächen oder scharfe Kanten berühren.• Batteriesäure ist ätzend. Wenn Batteriesäure in Ihre Augen oder auf Ihre Haut gelangt, sofort mit viel Wasser abspülen und einen Arzt aufsuchen.• Bevor Sie das Ladegerät für längere Zeit unbeaufsichtigt und angeschlossen lassen,prüfen Sie immer, ob es auf geschaltet hat. Wenn das Ladegerät nicht innerhalb von 45 Stunden auf geschaltet hat, ist dies eine Fehleranzeige. Klemmen Sie das Ladegerät manuell ab.• Während des Ladevorgangs und während der Verwendung verbrauchen Batterien Wasser. Bei Batterien, bei denen Wasser nachgefüllt werden kann, muss der Füllstand regelmäßig geprüft werden. Wenn der Füllstand zu niedrig ist, destilliertes Wasser nachfüllen.• Dieses Gerät eignet sich nicht für die Verwendung durch kleine Kinder oder Personen, die die Bedienungsanleitung nicht lesen oder verstehen können, es sei denn, diese befinden sich unter der Aufsicht einer verantwortlichen Person, die sicherstellt, dass diese Personen das Batterieladegerät sicher verwenden können. Das Batterieladegerät darf nur außerhalb der Reichweite von Kindern gelagert und verwendet werden. Kinder dürfen nicht mit dem Batterieladegerät spielen.• Der Anschluss an die Stromversorgung muss den nationalen Richtlinien für elektrische Anschlüsse entsprechen. BEGRENZTE GARANTIECTEK SWEDEN AB gibt dem Ursprungskäufer dieses Produktes diese begrenzte Garantie. Diese begrenzte Garantie ist nicht übertragbar. Die Garantie deckt Herstellungs- und Materialfehler 5 Jahre ab dem Kaufdatum ab. Der Kunde muss das Produkt zusammen mit dem Kaufbeleg an der Verkaufsstelle einreichen. Diese Garantie wird ungültig, wenn das Ladegerät geöffnet, unsachgemäß behandelt oder von jemand anderem als von CTEK SWEDEN AB oder dessen autorisierten Stellvertretern repariert wurde. Eines der Schraubenlöcher an der Unterseite des Ladegerätes ist versiegelt.Ein Entfernen oder Beschädigen des Siegels führt zum Erlöschen der Garantie.CTEK SWEDEN AB gibt außer dieser begrenzten Garantie keine weiteren Garantien und übernimmt keine Haftung für weitere Kosten, die über die oben genannten Kosten hinausgehen; d. h. es wird keine Haftung für Folgeschäden übernommen. Des weiteren ist CTEK SWEDEN AB nicht dazu verpflichtet, andere Garantien als diese zu geben.KUNDENDIENSTCTEK bietet einen professionellen Kundendienst: . Die neueste Version des Benutzerhandbuchs finden Sie unter .Per E-Mail: ************,per Telefon: +46(0) 225 351 80,per Fax +46(0) 225 351 95. Per Post: CTEK SWEDEN AB, Rostugnsvägen 3, SE-776 70 VIKMANSHYTTAN, SWEDEN.VIKMANSHYTTAN, SWEDEN 2011-09-01Bengt Hagander, PräsidentCTEK SWEDEN ABDE • 1314 • DE20015462FCTEK-PRODUKTE SIND GESCHÜTZT DURCH:2011-09-19。
···YY-BCU02-25S-RLY使用手册目录1、产品概述 (1)2、命名规则 (1)3、功能简介 (2)4、电气参数 (2)5、保护逻辑 (3)6、测试标准 (5)7、引脚含义 (6)8、PC软件 (7)9、蓝牙APP (9)10、系统状态灯含义 (9)11、待机逻辑 (10)12、实物及尺寸图 (11)13、包装及发货 (13)14、产品接线图 (14)15、使用注意事项 (15)16、相关产品系列 (15)1、产品概述YY-BCU02-25S-RLY BMS保护板专门针对0-320A持续大电流锂电池应用场景、适用于三元锂、磷酸铁锂和钛酸锂电芯应用场合，主要应用领域为叉车、电摩、低速车等大电流场景。
BMS带隔离RS485和隔离CAN通讯,带蓝牙模块，通过Android手机蓝牙APP软件可以有效查看和设置BMS各项参数。
BMS采用汽车BMS架构，多重安全保护，有效提高锂电池应用产品的使用安全。
2、命名规则YY-BCU02-25S-RLY说明：产品分类：本产品是属于彦阳智能锂电池管理系统（BMS）支持串数：本产品磷酸铁锂、钛酸锂支持9-25串，三元支持9-23串（≤95V）。
过电流方式：本产品充放电过电流不过板，通过直流接触器过电流，持续电流最高支持320A，瞬时电流最高支持800A.3、功能简介锂电充电过压保护。
在任何一个单串电池电压超过过压保护值时，充电回路断开。
锂电放电欠压保护。
三元锂电芯保护逻辑5.3钛酸锂电芯默认保护参数，白色底色部分参数可设置。
GB/T18287_2000标准锂电池测试要求GB/T19666-2005阻燃和耐火电线电缆通则GBT36672-2018电动摩托车和电动轻便摩托车用锂离子电池7、引脚含义通过RS485实现标准modbus协议。
PC软件分为监控和设置两部分。
监控页面用来显示电池参数信息，设置页面用于对BMS参数设定。
说明：监控界面主要用于监测电池容量、电池电压、电流、SOC等信息，当电池出现异常时，通过监测界面可直观排查问题，当监控界面电池状态显示由绿灯转为红灯时，即代表异常项。

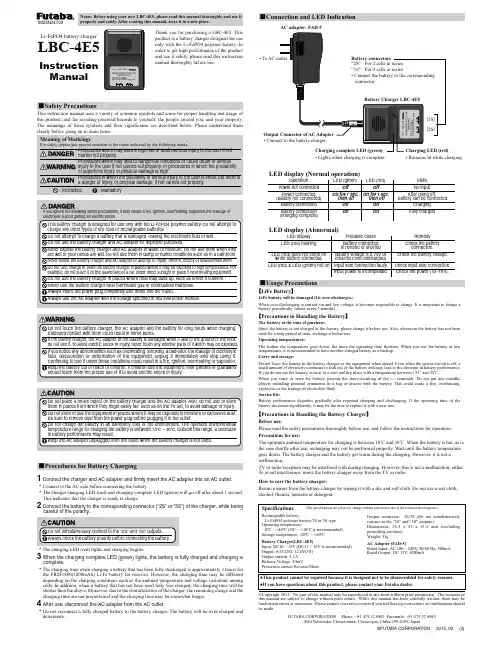

Procedures for Battery ChargingSafety PrecautionsThis instruction manual uses a variety of common symbols and icons for proper handling and usage of this product, and for avoiding potential hazards to yourself, the people around you, and your property. The meanings of these symbols and their significance are described below. Please understand them Connection and LED Indication(The specifications are subject to change without prior notice due to the technical development.)SpecificationsRechargeable battery:Li-FePO4 polymer battery/2S or 3S type Operating temperature:0ºC ~ +40ºC (0ºC ~ +30ºC is recommended)Storage temperature: -20ºC ~ +60ºCBattery Charger(LBC-4E5)Input: DC10 ~ 18V (DC12 ~ 16V is recommended)Output: 8.4V(2S), 12.6V(3S)Output current: 1.1A Balance V oltage: 30mVProtection circuit: Reverse/ShortOutput connector: 2S/3S (Do not simultaneously connect to the “2S” and “3S” outputs.)Dimensions: 23.5 x 53 x 81.5 mm (excludingprotruding portions)Weight: 53gAC Adapter (FAD-5)Rated Input: AC 100 ~ 240V , 50/60 Hz, 500mA Rated Output: DC 15V , 1000mAUsage PrecautionsLiFe BatteryLiFe battery will be damaged if it over-discharges.:When over-discharging is carried out and low voltage, it becomes impossible to charge. It is important to charge a battery periodically. (about every 3 months)Precautions in Handling the BatteryThe battery at the time of purchase:Since the battery is not charged at the factory, please charge it before use. Also, whenever the battery has not been used for a long period of time, recharge it before use.Operating temperatures:The further the temperature goes down, the more the operating time shortens. When you use the battery at low temperatures, it is recommended to have another charged battery as a backup. Carry and storage:Do not leave the battery in the battery charger or the equipment when stored. Even when the power switch is off, a small amount of electricity continues to leak out of the battery and may lead to the decrease in battery performance. If you do not use the battery, store it in a cool and dry place with a temperature between 15Υ and 25Υ.When you carry or store the battery, prevent the short-circuiting of the +/- terminals. Do not put any metallic objects including personal ornaments in a bag or drawer with the battery. This could cause a fire, overheating, explosion or the leakage of electrolyte fluid.Service life:Battery performance degrades gradually after repeated charging and discharging. If the operating time of the battery decreases significantly, it may be the time to replace it with a new one.Precautions in Handling the Battery ChargerBefore use:Please read the safety precautions thoroughly before use, and follow the instructions for operation.Precautions for use:The optimum ambient temperature for charging is between 10Υ and 30Υ. When the battery is hot, as is the case shortly after use, recharging may not be performed properly. Wait until the battery temperature goes down. The battery charger and the battery get warm during the charging. However, it is not a malfunction.TV or radio reception may be interfered with during charging. However, this is not a malfunction, either. To avoid interference, move the battery charger away from the TV or radio.How to care the battery charger:Remove stains from the battery charger by wiping it with a dry and soft cloth. Do not use a wet cloth, alcohol, thinner, benzene or detergent.ƔThis product cannot be repaired because it is designed not to be disassembled for safety reasons.ƔIf you have questions about this product, please contact your Futaba dealer.1 Connect the charger and AC adapter and firmly insert the AC adapter into an AC outlet.* Connect to the AC side before connecting the battery.* The charger charging LED (red) and charging complete LED (green) will go off after about 1 second. This indicates that the charger is ready to charge.2 Connect the battery to the corresponding connector (“2S” or “3S”) of the charger, while beingcareful of the polarity.3 When the charging complete LED (green) lights, the battery is fully charged and charging iscomplete.* The charging time when charging a battery that has been fully discharged is approximately 3 hours for the FR2F1800(1800mAh) Li-Fe battery for receiver. However, the charging time may be different depending on the charging conditions such as the ambient temperature and voltage variations among cells. In addition, when a battery that has not been used fully was charged, the charging time will be shorter than the above. Moreover, due to the characteristics of the charger, the remaining charge and the charging time are not proportional and the charging time may be somewhat longer.4 After use, disconnect the AC adapter from the AC outlet.* Do not reconnect a fully charged battery to the battery charger. The battery will be over-charged and deteriorate.AC adapter: FAD-5• Lights when charging is complete.• Remains lit while charging.LED display (Normal operation)Operation LED (green) LED (red) StatePower not connectedOff Off No input Power connected On for 1 sec, On for 1 sec, After going off,(battery not connected)then off then off battery can be connected Battery connection Off Off Charging Battery connection On Off Fully charged (charging complete)LED display (Abnormal)LED display Probable cause Remedy LED (red) flashing Battery connected Check the battery in reverse or shorted connection. LED (red) does not come on Battery voltage is 2.75V or Check the battery voltage. when battery connected. less/cell (over-discharged) L ED (red) & LED (green) not on Input side connection faulty Check input side connection. Input power is incompatible. Check the power (10~18V).©Copyright 2015. No part of this manual may be reproduced in any form without prior permission. The contents of this manual are subject to change without prior notice. While this manual has been carefully written, there may be inadvertent errors or omissions. Please contact our service center if you feel that any corrections or clarifications should be made.FUTABA CORPORATION Phone: +81 475 32 6982, Facsimile: +81 475 32 69831080 Yabutsuka, Chosei-mura, Chosei-gun, Chiba 299-4395, Japan©FUT ABA CORPORA TION 2015, 02 (3)1M23N24703。
总线型锂电池充电系统设计说明书2012年8月天津大学电气与自动化工程学院目录第一章技术规范和要求 (2)第二章系统概述 (3)第三章各模块功能实现 (5)第四章性能和技术保障 (12)第五章项目实施和产品报价 (13)第一章技术规范和要求一、技术指标1.运行环境条件：海拔小于2500m（室内/室外），环境温度-40℃～+55℃；相对湿度≤95%；2.运输和贮存环境条件：海拔小于3500m（室内/室外）温度-45℃～+80℃；相对湿度≤95%；3.防护等级：IP45；4.输入电源：180V～250V,50±5Hz；5.单模块技术指标：输出电压0～7V,输出电流20A,效率>0.9,纹波<100mv；6.输入输出隔离电压Vrms≥3500V/1mA 1min。
二、电源充电指标1.采取全并充充电模式；具备恒流、恒压和限流充电功能；2.充电电流3A～7A；控制精度±0.2A；检测精度±0.05A，恒流充电电流值可以在其允许的范围内任意设置（设置的最小单位为0.05A）；3.单体电池恒压充电值为3V至4.15V，精度为±0.02V，恒压充电电压值可以在其允许的范围内任意设置（设置的最小单位为0.02V）；4.截止充电电流值为0.5A，截止充电电压值为4.17V，截止充电时间为1-8h可设定；5.充电机具备双总线通讯接口，可冗余通讯故障，通过配套的控制软件和上位计算机通讯。
上位计算机软件可以获取电池组各单体每次充电的充电时间、电流、单体电压、充电量等各种信息。
三、技术规范1.HJB68-92 《舰艇电子装备显控台，机箱，机柜通用规范》2.QJ201A-99 《印制电路板通用规范》3.QJ165A-95 《航天电子电气产品安装通用技术要求》4.GB2421 《电工电子产品基本环境试验规程总则》5.JB/TS234-91 《工业控制计算机系统验收大纲》6.GB/T15532-2008 《计算机软件单元测试》第二章系统概述一、控制柜外形设计图1 控制柜外形800线缆长度根据用户要求而定其他线缆走线方式如一组三组方式图2 控制柜各模块安装图锂电池充电系统控制柜上层为工控机监控系统，整流电路，开关按钮，控制系统，右侧包含四块备用充电模块，以便故障模块的切换，下层分为四小层，每层为高为100mm，存放模块组，每层分为两组，每组存放10块，共80块充电模块，如图依次编号，备用模块编号为81至84号，图示每个模块上红色圆圈代表正极，黑色圆圈代表负极。
二、控制系统集成图3 锂电池充电系统1.主电路采用整流桥实现双整流电路供电，输入为工频220V交流电，直流母线输出300v，通过两路AC/DC整流桥，实现整流电源的热冗余，避免故障引发的电源断电；2.RM1～RM80为插件式模块设计,采用微控制器与可靠性极高的全砖功率模块实现375V输入电压至输出3～5V隔离变换,采用零电流谐振变换，开关频率高达40MHZ，极大地缩小了电源尺寸；3.RM1～RM80带有双总线通讯接口实现与上位机的实时数据交换，各类管理指令通过内置的微控制器及电压电流传感与保护电路实现锂离子电池充电参数设定和充电过程的监控与管理；4.上位机可实现友好的人机交互能力，各种控制指令通过菜单选项自动配置，图形化显示过程曲线和故障诊断结论，输出报告可方便用户管理。
第三章各模块功能实现一、插件式全砖功率模块设计RM1~RM80为VICOR公司生产的插件式模块设计,采用微控制器与可靠性极高的全砖功率模块实现375V输入电压至输出3~5V隔离变换,采用零电流谐振变换，开关频率高达40MH Z，极大地缩小了电源尺寸。
1.高密度DC-DC 转换器技术VICOR(怀格)公司是美国的专业模块电源生产厂家，其产品最大特点是功率密度高、可靠性好。
产品系列覆盖10W～600W，输入输出隔离，使用方便，广泛应用于电信、工控、电力电子、军工、三航等领域。
第二代VICOR模块使用了ZCS/ZVS（零电流/零电压开关）技术，能有效率、低噪声，高频操作。
主开关是共漏极，可以改善散热和噪声管理。
而设置于初级控制集成电路内的复位开关，是一个共用源，方便控制。
图4 全型、小型、微型模块的功率处理和控制基本原理（* 微型系列没有+/- SENSE 引脚）VICOR公司的DC-DC模块把控制部份集成为两个集成电路（初级和次级端）。
减少元件数目，减少成本及提升可靠性。
同时，多出来的空间可以用来处理功率转换。
2.控制引脚功能及应用（1）初级控制模块使能/ 失能可通过将PC 电压拉到 2.3 V 以下(相对于负输入)，使模块失能。
并联两个或以上转换器以增大系统功率时，应连接所有PC 引脚，以确保所有转换器同时启动。
应该用外部电路控制阵列中所有转换器的PC 引脚，一旦输入电压在正常操作范围内，这外部电路会令转换器使能。
（2）初级辅助电源在5.75 V 时，PC 可提供高达 1.5 mA 的电流。
PC端可向LED供电，以表示，模块使能。
（3）并联母线Vicor全型、小型和微型转换器模块内有独特的设计，方便并联操作，容易增大功率或组成冗余阵列。
PR 引脚是一个可以在模块之间发送和接收信息的双向端口。
并联(PR) 母线上的脉冲信号可使每个转换器模块中的高频开关同步操作，从而实现负载均流。
这些模块能自行定出主导模块，即民主阵列。
主导模块向并联母线发送同步脉冲信号，同时，母线上的其它模块接收同步脉冲。
一旦主导模块发生故障，阵列会“挑选”出新的主导，而不会中断输出电源。
模块并联方式如下：图5 并联模块接线图（4）控制功能输出电压编程可通过固定电阻、电位器或者DAC 调整或程控转换器的输出电压。
下调：模块不是恒定功率的元件；具有恒定的电流限制。
因此，下调输出电压时，输出功率会按相同百分比减少。
切勿超出最大额定输出电流。
下调电阻器必须与 -S 引脚相连（微型模块上的 - OUT 引脚）。
上调：模块有最大额定输出功率。
为了确保输出功率不超出额定值，应上调输出电压，以减低额定输出电流，两者的增减百分比相同。
上调电阻器必须与 +S 引脚相连（或微型模块上的 +OUT 引脚）。
切勿将模块上调到最大调整范围以上 (+10%)，否则，可能启动过压保护电路。
电压上调下调，可通过变换电阻实现，计算电阻公式如下所示：图6 输出电压下调电路连接图图7 输出电压上调电路连接图 二、 可重构控制器设计 1.控制器架构图8控制器设计框图控制器采用FPGA+DSP的组成模式，结合了DSP的高速运算能力和FPGA的可重构电子线路设计能力，是控制器在实时性、可靠性和可扩展行方面有非常良好的表现，上图所示为控制器内部设计方案。
2.数据处理与控制单元本设计方案采用TI公司所生产的TMS320F2812 数字讯号处理器作为主控单元，该型号DSP支持在C 语言中直接嵌入汇编语言进行开发，即可在C 语言的环境中搭配汇编语言来撰写程序。
（1）主频：150MHz；（2）省电设计(1.8VCore，3.3VI/O) ；（3）高效能32BitCPU ；（4）哈佛总线结构；（5）快速中断响应；（6） 4M线性程序寻址空间；（7）看门狗定时器模块；（8）三个外部中断；（9）外围中断扩展方块(PIE)，支持45个外围中断 9.128位保护密码；（10）三个32位CPU Timer；（11）同步串行外围接口SPI模块；（12）两个异步串行通讯接口SCI模块，标准UART ；（13）16个信道12位模拟-数字转换模块(ADC) 。
3.可重构逻辑电子线路设计本设计中采用Altera公司CycloneII系列的EP2C5Q208芯片，实现高性能可重构的电子线路设计，并且在其上编写了RS485接口逻辑，不仅如此，由于其设计灵活，为后续的功能扩展留下了很方便的硬件接口。
其资源如下：（1）具有138个可编程的通用I/O口，分为4个BANK；（2） 8256个LE(Logic Elements,逻辑单元)，可满足一般的要求；（3） M4K块共有162Kbits(165888bit)的存储单元，M4K就是一个4K；bits的存储单元，从而大大节省了LE逻辑单元的使用量（4）具有2个PLL（锁相环），36个98位X9位的硬件乘法器；（5） JTAG下载接口，对应下载的文件是SOF文件，速度快，JTAG将程序直接下载到FPGA 中，但是掉电程序丢失，平时学习推荐使用JTAG方式，最后固化程序的时候再通过AS方式将程序下载到配置芯片中即可。
三、RS485通讯总线设计通讯为RS485接口，异步串行，半双工传输，默认通讯协议方式采用ASCII 方式，默认数据格式为：1位起始位，7位数据位，2位停止位。
具体数据传输方式如下图所示：图9 RS485数据通讯设计控制器在RS485网络中既可以作为主机使用，也可以作为从机使用，作为从机时，PC机可以作为主机向控制器传输数据。
具体通讯方式如下：（1）控制器为从机，主从式点对点通信。
主机使用广播地址发送命令时，从机不应答；（2）控制器作为主机，使用广播地址发送命令到从机，从机不应答；（3）用户可以通过用键盘或串行通信方式设置控制器的本机地址、波特率、数据格式；（4）从机在最近一次对主机轮询的应答帧中上报当前故障信息。
四、上位机监控软件设计1.监控功能（1）可人工设定充电机的状态参数和充电截止条件，实现恒压或恒流限压充电方式；（2）可实现对电池组各单体电压进行全过程检测并纪录；（3）根据设定充电截止条件，完成时停止充电并发出声光提示自动断开电源；（4）实时监测各单体电池的充电电压、电流，实时检测各单体电池的充电量，数据的存储时间间隔0.01至5秒可设置；（5）故障诊断：充电过程中，实时监测各单体电池的状态，发现异常单体电池时，可实现故障诊断或早期报警，并具报警保护触发功能。
当有报警保护触发信号时，充电机应能自动切断总电源或单体电源，能自动保存故障信息；（6）保护功能：整体电源实现了，整流电路双冗余和充电模块的热冗余，在充电过程中，当某一单体电池电压低于所设定的最低值时，充电机具有报警保护功能并停止充电，在充电过程中，当某一单体电池电压超过所设定的最高值时，充电机具有报警和保护切断停止充电功能；（7）档案管理：每个单体电池都有一个永久的ID号码，记录其各种参数（充电日期、循环次数、电压，电流，每次充电的起始时间、终止时间等），以方便电池维护。
2.监控实现图10 分布式充电系统框图上位机采用Visual Basic编写监控软件，完成可视化电池状态监控软件的编写。
通过RS485通信接口将电池的电压、电流等信息上传至上位机，通过软件的编写，完成充电的电池组单体电池的实时监控，一旦出现异常，将产生报警信号，将自动切断电源。
