(整理)数字多用表培训讲义
- 格式：doc
- 大小：41.50 KB
- 文档页数：11
下载文档原格式
合集下载
数表培训
数字多用表一、数字多用表的使用二、数字多用表的检定一、数字多用表的使用主要内容：术语、面板操作、测量指导1、术语1.1数字多用表一般指具有测量直流电压、交流电压、直流电流、交流电流、电阻等多功能数字多用表DVM（频率？电容？）是把连续的被测信号转换成离散的数1.2 DVM量程、基本量程、非基本量程、超大型量程、自动量程由端钮或切换开关所确定的某一额定或满度测量范围就称该端钮或开关位置为某一量程。
在多量程的DVM中，测量误差最小的量程为基本量程。
除基本量程外，其它所有的量程称为非基本量程。
在同一量程上，从满度值增加到能显示出来的最大值的电压范围为超量程。
随着输入电压的变化，不需手动改变量程开关，内部能自动切换量程能力的称为自动量程。
1.3 分辨力能够显示的被测电压的最小变化值，也就是使显示器末位变化一个字所代表的输入电压值。
通常在最低量程上，DVM具有最高的分辨力（也就灵敏度）。
1.4 显示位数DVM的显示位数是以完整的显示数字（即能够显示0~9的10个数码的显示能力）的多少来确定。
能够显示“9”的数字的位称为“满位”，否则称“半位”或“1/2位”。
显示数字的位置从左至右规定为第一位（首位）、第二位…….末位。
1.5 基本误差DVM处在标准条件下，经预热、预调和校准之后仪表本身所固有的24h的误差。
1.6 线性误差转换曲线对直线的偏差，该直线即量程始末的连续。
1.7 附加误差当影响量中的一个（如温度湿度电源频率和电压等）偏离标准条件下的值时所引起的仪器误差。
1.8 输入零电流在输入信号为零时仪器的输入电路中由于仪器内部引起的电流。
1.9 输入阻抗在工作状态下，仪器输入端所呈现的电阻和电容（或电感）值，它不含有电流和偏置电流的影响。
1.10 信息输出用于输出信号的编码信息，如5位半、6位半等级高的数表配有IEEE-488或RS-232等标准接口。
2 数字多用表面板操作（以HP34401A为例）2.1 测量电压值（1）接线（2）按功能键DCV、ACV、Front\Rear前面接线、后面接线（3）选择量程可以利用数表的自动选档功能来选择量程或使用手动选档功能选择固定的量程RANGE/DIGITS6选择较低选档功能手动指示器便亮选择较高并取消自动选档功能可在自动和手动两种选档功能之间切换自动量程（自动选择量程）功能，是在电源开启和遥控接口复位之后选定。
(整理)DT-830数字万用表.
DT-830数字万用表DT-830数字万用表（以下简称DT-830）是一种321位袖珍仪表。
与一般针式万用表相比，该表具有测量精度高，显示直观，可靠性好，功能全，体积小等优点。
另外，它还具有自动调零和显示极性，超量程显示，低压指示等功能，装有快速熔丝管过流保护电路和过压保护元件。
一、工作原理图3-8是DT-830万用表原理方框图，模/数（A/D）转换是本仪表的主要部件，这里采用7106型单片CMOS A/D转换器，被测电压一律经分压折算成直流200mV以内送入7106进行A/D变换和测量，交流电压还需经交/直转换后，变成直流电压方可送入7106；由于7106A/D转换器始终接受0-200mV直流电压信号，因此，交、直流电流测量时，需经过分流器，实现I/V转换。
DT-830万用表的各种测试功能原理如下：直流电压的测量。
直流电压的测量电路如图3-9所示，图中“IN+、IN-”是7106模拟量输入的正端和负端，斜线区域代表导电橡胶，用来连接7106和LCD。
R7 +W2,R8 ,R9 ,R10,R11 +R12等电阻（含可调电阻W2）构成电阻分压器，它将基本量程200mV扩展成五个量程，使其最大量程为1000V。
7106不仅含有双积分型A/D转换器，而且还有数据锁存器、译码器和驱动器等，可直接驱动液晶式七段显示器（LCD）。
它内部稳定性很高的基准电压源（典型值为2.8伏）。
被测电压经电阻分压器送入7106后，使LCD显示出测量值。
直流电压测量电路见图3.37。
利用电阻分压器可将200mv 的基本量程扩展成5量程直流数值电压表，5个电压量程依次为200mv ，2v ，20v ，200v ，1000v 。
1R~ 7R为分压电阻，均采用误差为0.5%的精密金属膜电阻。
分压器总阻值为10M Ω，各档的分压比由量程开关2S来控制。
2V 档： 2V ×K K100001000 = 200mV20V 档： 20V ×KK10000100 = 200mV200V 档： 200V × K K1000010 = 200mV1000V 档： 1000V × KK100001 = 200mV直流电流测量电路见图3.38。
高中物理-多用电表讲义
高二物理——多用表总结讲义【本讲主要内容】多用表的原理及使用【知识点精析】1. 欧姆表的原理欧姆表是根据闭合电路欧姆定律制成的测量电阻的仪表，可直接读出电阻值，比用伏安法测电阻要方便得多。
原理如图所示调零时，内R E R r R E I g g =++=（表头的满偏电流） 测量时，xR R E I +=内 在使用欧姆挡测电阻时，应注意一下几点：1) 进行欧姆调零时，其中的调零电阻的选取以能使欧姆表调零时指针满偏为准。
2) 当多用电表未接入电阻时，处于断路状态，即当R x 为无穷大时，电路中没有电流，指针不偏转，故刻度盘最左端为电阻无穷大处。
3) 当表头指针半偏时，此时的电阻为R x ，则有xgR R E I +=内2，可以得到x R R =内，此时被测电阻的阻值等于欧姆挡内阻，即中值电阻。
读数时，指针应该在中值电阻左右比较准确。
4)当多用表两表笔直接相连，即R x =0时，电路中电流最大，指针满偏，故电阻零刻度在最右端满偏电流处。
5)只要将对应R x 值的电流刻度 I 改为阻值R x ，即为欧姆表。
6)由于I 与R 的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻零刻度在电流满偏处。
7)红表笔接欧姆表内部电源负极，而黑表笔接内部电源的正极。
2. 多用电表的使用（1）性能：多用电表，通常叫万用表，它是实际生活中在电器安装、使用、维修过程中必备的常用仪表，多用表具有用途多、量程广、使用方便等优点，它可以用来测量交流电压、直流电压、直流电流和电阻，而且每一种测量又具有多个量程。
虽然使用方便，但是其准确度稍低。
（2）原理：多用电表由一只灵敏的直流电表（表头）与若干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。
①直流电流挡：直流电流挡的几个挡位实际是由同一表头改装而成的几个量程不同的电流表。
测量步骤如下：1)将功能选择开关旋到直流电流挡2)测量时，应使电表与待测电路串联。
多用电表优秀课件
•多用电表
2.判断三极管好坏：
①测NPN三极管：将万用表欧姆挡置“×100”或“×1k”处，黑 表笔接在___基__极___上，将红表笔先后接在其余两个极上，如果两 次测得的电阻值都较小，再将红表笔接在___基__极___上，将黑表笔 先后接在其余两个极上，如果两次测得的电阻值都很大，则说明 三极管是____好____的。 ②测PNP三极管：将万用表欧姆挡置“×100”或“×1k”处，把 红表笔接在___基_极____上，将黑表笔先后接在其余两个极上，如果 两次测得的电阻值都较小，再将黑表笔接在___基__极___上，将红表 笔先后接在其余两个极上，如果两次测得的电阻值都很大，则说 明三极管是____好____的。
•多用电表
直流电压的测量
步骤: (1)选档; (2)测量; (3)读数。
注意: (1)将电压表并联在待测电路两端。
(2)量程应大于小灯泡两端电压的估计值。 (3)红表笔接高电势,黑表笔接低电势。 (4)读数时先看量程再看小格,要正视表针。
•多用电表
如用V300伏档测量，可以直接读0-300的指示数值。 如用V30伏档测量，只须将刻度线上300这个数字去 掉一个“0”，看成是30，再依次把200、100等数字看 成是20、10既可直接读出指针指示数值。例如用V6 伏档测量直流电压，指针指在15，则所测得电压为 1.5伏（如图所示）。
•多用电表
•多用电表
（1）锡焊的基本原理：焊锡借助于助焊剂的作用， 经过加热熔化成液态，进入被焊金属的缝隙，在焊接 物的表面，形成金属合金使两种金属体牢固地连接在 一起。
•多用电表
（3）电烙铁在手工锡焊过程中担任着加热焊接区各 被焊金属，熔化焊料、运载焊料和调节焊料用量的作 用。 （4）助焊剂有三大作用：①除氧化膜。实质是助焊 剂中的物质发生还原反应,从而除去氧化膜，反应生成 物变成悬浮的渣,漂浮在焊料表面； ②防止氧化。其 熔化后,漂浮在焊料表面,形成隔离层,因而防止了焊接 面的氧化；③减小表面张力，增加焊锡流动性，有助 于焊锡湿润焊件。
2.判断三极管好坏：
①测NPN三极管：将万用表欧姆挡置“×100”或“×1k”处，黑 表笔接在___基__极___上，将红表笔先后接在其余两个极上，如果两 次测得的电阻值都较小，再将红表笔接在___基__极___上，将黑表笔 先后接在其余两个极上，如果两次测得的电阻值都很大，则说明 三极管是____好____的。 ②测PNP三极管：将万用表欧姆挡置“×100”或“×1k”处，把 红表笔接在___基_极____上，将黑表笔先后接在其余两个极上，如果 两次测得的电阻值都较小，再将黑表笔接在___基__极___上，将红表 笔先后接在其余两个极上，如果两次测得的电阻值都很大，则说 明三极管是____好____的。
•多用电表
直流电压的测量
步骤: (1)选档; (2)测量; (3)读数。
注意: (1)将电压表并联在待测电路两端。
(2)量程应大于小灯泡两端电压的估计值。 (3)红表笔接高电势,黑表笔接低电势。 (4)读数时先看量程再看小格,要正视表针。
•多用电表
如用V300伏档测量，可以直接读0-300的指示数值。 如用V30伏档测量，只须将刻度线上300这个数字去 掉一个“0”，看成是30，再依次把200、100等数字看 成是20、10既可直接读出指针指示数值。例如用V6 伏档测量直流电压，指针指在15，则所测得电压为 1.5伏（如图所示）。
•多用电表
•多用电表
（1）锡焊的基本原理：焊锡借助于助焊剂的作用， 经过加热熔化成液态，进入被焊金属的缝隙，在焊接 物的表面，形成金属合金使两种金属体牢固地连接在 一起。
•多用电表
（3）电烙铁在手工锡焊过程中担任着加热焊接区各 被焊金属，熔化焊料、运载焊料和调节焊料用量的作 用。 （4）助焊剂有三大作用：①除氧化膜。实质是助焊 剂中的物质发生还原反应,从而除去氧化膜，反应生成 物变成悬浮的渣,漂浮在焊料表面； ②防止氧化。其 熔化后,漂浮在焊料表面,形成隔离层,因而防止了焊接 面的氧化；③减小表面张力，增加焊锡流动性，有助 于焊锡湿润焊件。
多用电表的使用ppt课件
欧姆计的内阻大小,可以直接从它的中
点刻度值读得
5 .欧姆计内电池用旧了,对测量结果 的影响
——偏大 即对应的电阻Rx比真实值偏大
6 .多用电表不用时,旋钮应放 在哪里
—交流电压最大量程处或 “OFF”档
怎样用多用电表测电阻
➢欧姆计的构造
表头G: 内阻Rg、满偏电流Ig 电 源: 电动势E、内阻r 可变电阻R:---调零电阻
+G
Rg Ig
E
r
R
红表笔
ห้องสมุดไป่ตู้
黑表笔
➢欧姆计的原理:
由闭合电路的欧姆定律有:
I E x RgrRRx
Rx与Ix11对应
满偏电流:
I E g RgrR
+ Ix -
Rg E r
红表笔
Rx
R
11 对 应
黑表笔
➢刻度的标定:
1 .当I=Ig时,
Rx=o;
E
r
+ -Ig
Rg
R
红表 笔
黑表 笔
2 .当I=0,
I=0 + -
Rx = ∞
E
Rg
r
R
红表笔
黑表笔
I (3).当 x
E RgrRRx
时,刻度值为Rx；
特别地:当I=Ig/2时,Rx= Rg+r+R=R0 此 电阻也叫中值电阻
3 .重新选档 倍率不同 时,欧姆计应重 新进行欧姆调零 为什么
因为这时表头中的Rg改变了,只有改变R才能 使当Rx=0,电流到满偏
+G
Rg
E
r
R
红表笔
黑表笔
4 .欧姆计的中值电阻：当I=Ig /2时有Ig /2=E/ Rx+Rg+R+r
点刻度值读得
5 .欧姆计内电池用旧了,对测量结果 的影响
——偏大 即对应的电阻Rx比真实值偏大
6 .多用电表不用时,旋钮应放 在哪里
—交流电压最大量程处或 “OFF”档
怎样用多用电表测电阻
➢欧姆计的构造
表头G: 内阻Rg、满偏电流Ig 电 源: 电动势E、内阻r 可变电阻R:---调零电阻
+G
Rg Ig
E
r
R
红表笔
ห้องสมุดไป่ตู้
黑表笔
➢欧姆计的原理:
由闭合电路的欧姆定律有:
I E x RgrRRx
Rx与Ix11对应
满偏电流:
I E g RgrR
+ Ix -
Rg E r
红表笔
Rx
R
11 对 应
黑表笔
➢刻度的标定:
1 .当I=Ig时,
Rx=o;
E
r
+ -Ig
Rg
R
红表 笔
黑表 笔
2 .当I=0,
I=0 + -
Rx = ∞
E
Rg
r
R
红表笔
黑表笔
I (3).当 x
E RgrRRx
时,刻度值为Rx；
特别地:当I=Ig/2时,Rx= Rg+r+R=R0 此 电阻也叫中值电阻
3 .重新选档 倍率不同 时,欧姆计应重 新进行欧姆调零 为什么
因为这时表头中的Rg改变了,只有改变R才能 使当Rx=0,电流到满偏
+G
Rg
E
r
R
红表笔
黑表笔
4 .欧姆计的中值电阻：当I=Ig /2时有Ig /2=E/ Rx+Rg+R+r
数字万用表使用介绍PPT课件
目前我管理区巡维队人员测交流 电压时用此档位，一般需要先打 到20V，确定电压较低时，打到
2V。
第4页/共21页
测为最 大量程，即目前所选单 位最大量程为20V，也就 是说此档位测量电压不 能超过20V。 黑表笔插入com孔，红表 笔插入V/Ω空，屏幕上显 示数据即为所测交流电
剂。 5.仪表不使用时应将电源关闭。 6.如长时间不使用，应将电池取出以防漏液。
第19页/共21页
谢谢
第20页/共21页
感谢您的观看！
第21页/共21页
第10页/共21页
六. 具体操作方法
测量电压： 1、将黑表笔插入com端口，红表笔插入VΩ端口。 2、功能旋转开关打至V~(交流)，V-(直流)，并选择合
适的量程 。 3、红表笔探针接触被测电路正端，黑表笔探针接地或
接负端，即与被测线路并联。 4、读出LCD显示屏数字。
第11页/共21页
测量电阻： 1、关掉电路电源。 2、 选择电阻档（Ω）。 3、 将黑色测试探头插入 COM 输入插口。红色测试探头插入
Ω 输入插口。 4、 将探头前端跨接在器件两端，或你想测电阻的那部分电路
两端。 5、查看读数，确认测量单位－欧姆（Ω），千欧（kΩ）或兆
欧（MΩ）。
第12页/共21页
• 二极管好坏的判断：转盘打在 ( )档，红表笔插在右一孔内， 黑表笔插在右二孔内，两支表笔 的前端分别接二极管的两极，如 下图所示，然后颠倒表笔再测一 次。
程； 4、断开被测线路，将数字万用表串联入被测 线路中，被测线
路中电流从一端流入红表笔，经万用表黑表笔流出，再流入 被测线路中； 5、接通电路； 6、读出LCD显示屏数字。
第16页/共21页
测量电容 1、将电容两端短接，对电容进行放电，确保数字万用表的安全。 2、将功能旋转开关打至电容（C）测量档，并选择合适的量程。 3、将电容插入万用表C-X插孔。 4、读出LCD显示屏上数字。
数字万用表的使用资料讲解42页PPT
Thank you
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
数字万用表的使用资料讲解
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时ห้องสมุดไป่ตู้，我继 续拼搏 。
33、如果惧怕前面跌宕的山岩，生命 就永远 只能是 死水一 潭。 34、当你眼泪忍不住要流出来的时候 ，睁大 眼睛， 千万别 眨眼!你会看到 世界由 清晰变 模糊的 全过程 ，心会 在你泪 水落下 的那一 刻变得 清澈明 晰。盐 。注定 要融化 的，也 许是用 眼泪的 方式。
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
数字万用表的使用资料讲解
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时ห้องสมุดไป่ตู้，我继 续拼搏 。
33、如果惧怕前面跌宕的山岩，生命 就永远 只能是 死水一 潭。 34、当你眼泪忍不住要流出来的时候 ，睁大 眼睛， 千万别 眨眼!你会看到 世界由 清晰变 模糊的 全过程 ，心会 在你泪 水落下 的那一 刻变得 清澈明 晰。盐 。注定 要融化 的，也 许是用 眼泪的 方式。
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。
数字万用表课件培训课件
数字电路
数字万用表包含数字电路，用于处 理和显示测量的结果。
数字万用表的测量精度与误差分析
精度
数字万用表的精度通常由内部ADC的位数和分辨率决定，高精度的数字万用 表可以提供更准确的测量结果。
误差分析
误差可以来自多个方面，如内部ADC的误差、测量过程中的噪声和干扰、以 及温度对测量的影响等。
03
测量结果误差较大，无法满足精度要求。
电源故障
接口损坏
数字万用表无法正常启动或电源指示灯不亮 。
数字万用表的接口损坏，无法与其他设备连 接。
数字万用表的故障排除方法与维修步骤
检查电源
如果数字万用表无法正常启动或电源指示灯不亮 ，请检查电源线是否连接正常，以及电源适配器 是否损坏。
检查显示屏
如果显示屏出现乱码或无法显示测量结果，请检 查显示屏是否损坏，以及是否需要更新软件。
2. 模拟电路故障设置：介绍模拟电路故障的设置方法 ，包括短路、断路等常见故障。
3. 使用数字万用表进行故障排查：通过实际操作演示， 教授如何使用数字万用表进行模拟电路故障排查。
4. 总结与反思：对本次实战演练进行总结，强调运用 技巧和注意事项，提高操作水平。
THANKS
感谢观看
数字万用表在汽车维修中的应用案例
详细描述
2. 数字万用表在汽车维修中的应 用方法：通过实际操作演示，教 授如何在汽车维修中使用数字万 用表进行测量和检测。
总结词：熟悉汽车维修中数字万 用表的运用技巧，提高维修效率 与准确性。
1. 数字万用表在汽车维修中的重 要性：介绍数字万用表在汽车维 修中的重要作用和应用范围。
总结词：掌握电子制 作中数字万用表的正 确使用方法，提高制 作效率。
详细描述
数字万用表包含数字电路，用于处 理和显示测量的结果。
数字万用表的测量精度与误差分析
精度
数字万用表的精度通常由内部ADC的位数和分辨率决定，高精度的数字万用 表可以提供更准确的测量结果。
误差分析
误差可以来自多个方面，如内部ADC的误差、测量过程中的噪声和干扰、以 及温度对测量的影响等。
03
测量结果误差较大，无法满足精度要求。
电源故障
接口损坏
数字万用表无法正常启动或电源指示灯不亮 。
数字万用表的接口损坏，无法与其他设备连 接。
数字万用表的故障排除方法与维修步骤
检查电源
如果数字万用表无法正常启动或电源指示灯不亮 ，请检查电源线是否连接正常，以及电源适配器 是否损坏。
检查显示屏
如果显示屏出现乱码或无法显示测量结果，请检 查显示屏是否损坏，以及是否需要更新软件。
2. 模拟电路故障设置：介绍模拟电路故障的设置方法 ，包括短路、断路等常见故障。
3. 使用数字万用表进行故障排查：通过实际操作演示， 教授如何使用数字万用表进行模拟电路故障排查。
4. 总结与反思：对本次实战演练进行总结，强调运用 技巧和注意事项，提高操作水平。
THANKS
感谢观看
数字万用表在汽车维修中的应用案例
详细描述
2. 数字万用表在汽车维修中的应 用方法：通过实际操作演示，教 授如何在汽车维修中使用数字万 用表进行测量和检测。
总结词：熟悉汽车维修中数字万 用表的运用技巧，提高维修效率 与准确性。
1. 数字万用表在汽车维修中的重 要性：介绍数字万用表在汽车维 修中的重要作用和应用范围。
总结词：掌握电子制 作中数字万用表的正 确使用方法，提高制 作效率。
详细描述
(整理)数字万用表判别三极管类型方法-很简单
1、三极管类型的判别：三极管只有两种类型，即ＰＮＰ型和ＮＰＮ型。
判别时只要知道基极是Ｐ型材料还Ｎ型材料即可。
用数字万用表红笔（代表电源正极）接基极与其他两极测量时导通，则说明三极管的基极为Ｐ型材料，三极管即为ＮＰＮ型。
如果红表笔接基极与其他两极测量不导通，则说明三极管基极为Ｎ型材料，三极管即为ＰＮＰ型。
2、2、3DD15D三极管的引脚是怎么区分的1是基极b，2是发射极e，外壳是集电极c不用测，面对管脚，管脚靠上，左面是b，石面是e，只要结构相同的，不分型号，都一样。
3、PNP三极管图集电极C发射极E识别方法：直线的是基极，有箭头的是发射极，剩下就是集电极。
箭头朝向代表电流方向，PNP管箭头指向内，NPN管箭头指向外。
4、PNP管包含3AG，3AX,3AK,3AD,3CG,3CX等。
NPN管包含3DG,3DX,3DK,3DD,3DA,3BX等。
3AX 为PNP型低频小功率管3BX 为NPN型低频小功率管3CG 为PNP型高频小功率管3DG 为NPN型高频小功率管3AD 为PNP型低频大功率管3DD 为NPN型低频大功率管3CA 为PNP型高频大功率管3DA 为NPN型高频大功率管6、知道三极管各电极对地的电压值，判断管子工作状态：NPN:VC>VB>VE：发射结正偏，集电结反偏，放大状态VB>VE,VB>VC：发射结正偏，集电结正偏，饱和状态VB<VE,VB<VC：发射结反偏，集电结反偏，截止状态VB<VE,VB>VC：发射结反偏，集电结正偏，反向运用状态PNP：VB<VE,VB>VC：发射结正偏，集电结反偏，放大状态VB<VE,VB<VC：发射结正偏，集电结正偏，饱和状态VB>VE,VB>VC：发射结反偏，集电结反偏，截止状态VB>VE,VB<VC：发射结反偏，集电结正偏，反向运用状态7、三极管的结构与分类晶体三极管晶体三极管又称半导体三极管，简称晶体管或三极管。
数字多用表培训讲义

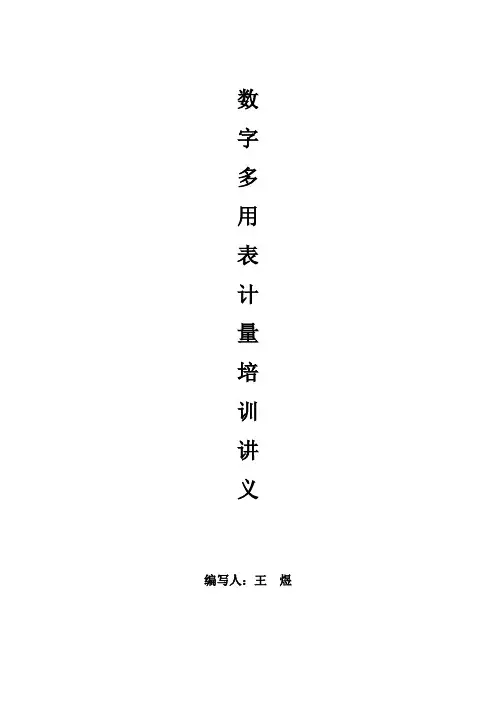

数字多用表计量培训讲义编写人：王煜数字多用表计量培训讲义数字多用表的组成数字多用表一般是由交直流数字电压表、交直流数字电流表，直流数字欧姆表组成。
现代技术的发展，数字多用表还能测量电容，电感等项目。
1.直流数字电压表直流数字电压表的基本用途是测量直流电压，低电压表作为电压指零仪，即作为测量用工作计量器具，由于直流数字电压表准确度不断提高，已经可以做到8½位，10-6数量级，所以直流数字电压表已经进入校准实验室，作为量值传递用的计量标准，承担保存和复现直流电压量值的任务，检定直流电压表，直流电压源等直流电压计量器具。
智能型直流数字电压表还可以测量一段时间内被测量的最大值、最小值，可以测量误差，比例，平均值，方差等。
目前先进的直流数字电压表的性能为：1.1显示位数：达到8½1.2分辨力达到0.01μV1.3输入阻抗达到1010Ω1.4测量误差达到10-6数量级1.5测量速度达到每秒几万次1.6测量范围 100nV～100kV直流数字电压表类型很多，分类方法也很多：按工作原理分：比较型、积分型、谐波型、复合型；按显示位数分：三位、三位半……八位、八位半等；按体积形状分：台式、便携式、手持式、面板式；按测量速度分：低速、高速；按功能分：单功能、多功能。
2.直流数字电流表直流数字电流表用于测量直流电流，小电流表可用作电流指零仪，还可用作计量标准，保存和复现直流电流量值对直流电流进行量值传递，检定直流电流表，直流电流源等直流电流计量器具。
目前先进的直流电流表性能为：2.1显示位数：达到6½2.2分辨力达到0.01aA2.3测量误差达到10-5数量级2.4测量范围 1pA～20A直流电流表的分类按原理分为电阻式、放大器式、斩波放大器式。
按显示位数分为三位、三位半……六位、六位半。
按体积形状分有台式、便携式、手持式、面板式。
3.直流数字欧姆表直流数字欧姆表是用于测量直流电阻，精密低阻值的直流数字欧姆表一般可以测量四线接法的直流电阻以便消除引线电阻引入的测量误差。
数字万用表课件培训课件
数字万用表课件培训课件
