有限公司开关电源生产工艺流程

开关电源开发流程1 目的希望以簡短的篇幅，將公司目前設計的流程做介紹，若有介紹不當之處，請不吝指教.2 設計步驟:2.1 繪線路圖、PCB Layout.2.2 變壓器計算.2.3 零件選用.2.4 設計驗證.3 設計流程介紹(以DA-14B33為例):3.1 線路圖、PCB Layout請參考資識庫中說明.3.2 變壓器計算:變壓器是整個電源供應器的重要核心，所以變壓器的計算及驗証是很重要的，以下即就DA-14B33變壓器做介紹.3.2.1 決定變壓器的材質及尺寸:依據變壓器計算公式B(max) = 鐵心飽合的磁通密度(Gauss)Lp = 一次側電感值(uH)Ip = 一次側峰值電流(A)Np = 一次側(主線圈)圈數Ae = 鐵心截面積(cm2)B(max) 依鐵心的材質及本身的溫度來決定，以TDK Ferrite Core PC40為例，100℃時的B(max)為3900 Gauss，設計時應考慮零件誤差，所以一般取3000~3500 Gauss之間，若所設計的power為Adapter(有外殼)則應取3000 Gauss左右，以避免鐵心因高溫而飽合，一般而言鐵心的尺寸越大，Ae越高，所以可以做較大瓦數的Power。

3.2.2 決定一次側濾波電容:濾波電容的決定，可以決定電容器上的Vin(min)，濾波電容越大，Vin(win)越高，可以做較大瓦數的Power，但相對價格亦較高。

3.2.3 決定變壓器線徑及線數:當變壓器決定後，變壓器的Bobbin即可決定，依據Bobbin的槽寬，可決定變壓器的線徑及線數，亦可計算出線徑的電流密度，電流密度一般以6A/mm2為參考，電流密度對變壓器的設計而言，只能當做參考值，最終應以溫昇記錄為準。

3.2.4 決定Duty cycle (工作週期):由以下公式可決定Duty cycle ，Duty cycle的設計一般以50%為基準，Duty cycle若超過50%易導致振盪的發生。

开关电源生产工艺流程开关电源生产工艺流程包括以下步骤：步骤一：原材料采购首先需要采购开关电源生产所需的原材料，如电子元件、铜线、塑胶壳等。

采购应该从可靠、有信誉的供应商进行，以确保材料的质量和供应的稳定性。

步骤二：元件组装将采购到的电子元件按照设计要求进行组装。

组装的过程中需要注意各个元件之间的连接方式和位置，确保组装的准确性和可靠性。

步骤三：焊接将组装好的元件进行焊接。

焊接是将元件之间连接起来的重要工艺步骤。

焊接要求技术熟练，焊接点的质量直接关系到整个开关电源的性能和可靠性。

步骤四：贴片将组装好的电路板进行贴片。

贴片是将各种电子元件粘贴到电路板上的工艺步骤。

贴片要求对各个元件的粘贴位置和定位进行精密控制，以确保电路板的质量和性能。

步骤五：线束连接将焊接好的电子元件通过线束进行连接。

线束是将各个元件之间进行电气连接的关键步骤，要求线束的设计和制作要符合电气安全标准，并且能够满足开关电源的工作要求。

步骤六：外壳组装将包括开关电源电路板在内的各个组装部件进行外壳组装。

外壳组装过程中需要注意组装的精确度和紧固力度，以确保外壳的安全和稳定性。

步骤七：测试与检验对已组装好的开关电源进行测试和检验，确保其功能的正常和性能的可靠。

测试和检验包括输入输出电压的测量、电路的稳定性检测等。

步骤八：包装与发货对通过测试和检验的开关电源进行包装，并进行出货准备。

包装过程中需要注意包装的安全和美观，确保产品在运输中不受损坏。

步骤九：售后服务提供售后服务，包括对已出货的开关电源进行安装指导、维修、保养等。

售后服务能够提高用户对产品的满意度，并促进产品的市场推广。

通过以上步骤，一个开关电源的生产工艺流程就完成了。

每个步骤都需要严格控制质量，确保最终的产品达到设计要求和用户的需求。

开关电源变压器的制造工艺（以下简称变压器）变压器所用的主要材料为铁氧体磁心、固定夹、漆包线、胶带（聚脂胶带、无纺布胶带）绝缘漆、定位胶、铜箔等。

1.工艺流程图2选骨架:变压器列为必须进行安全认证的电子元件,因此在选用骨架时除了达到电性能、外观要求外还需防着火防触电，一般骨架材料为阻燃增强尼龙、阻燃增强PBT、阻燃酚醛树脂等。

常用的骨架的材料PA66 70G33L热变形温度260℃，UL号E41938，UL认证温度是120-130℃。

阻燃酚醛树脂（PHENOLIC）如CP-J-8700热变形温度250℃，UL认证温度是150℃。

变压器的骨架大部分都带有针脚，因此骨架还需耐高温，尼龙骨架的设计都有出气孔，有良好的散热性能，而酚醛树脂骨架浸锡耐热性为400-500℃，也是良好的骨架材料。

如果是高压输出变压器则要采取开槽结构。

典型的是电视机的行输出变压器，目前有的贴面高压变压器也采取新的开槽结构，其结构的特点是既保证了爬电距离又减小了分布电容。

3.选择漆包线:变压器工作在高频状态，由于集肤效应和邻近效应的影响，其高频电阻r1比其直流电阻r0大的多，因此由于高频的集肤效应，必须选择较细的导线，允许的计算导线最大直径按D y=f 2.132如果根据有效电流计算的导线直径大于此值,就必须采用多股绞线，当然多股线在绞合要有节距要求，如果是自己采用多筒线在绕制中并线,就必须保证其良好的平整度，不容许乱绕，否则会产生Q 值偏大，甚至严重发热烧坏线圈。

当然如果电流有效值很大的也采用厚度小于允许的导线直径的铜箔，铜箔的面积大于允许的导线面积就可以了，但是铜箔是用胶带作为绝缘，所以铜箔的两边要保证光滑无毛刺，不允许损伤胶带，否则会引起绕组的短路。

以下是山东新泰部分常用漆包线的耐压标准155℃直焊漆包线的最小击穿电压(V)美标线径S --单漆膜H --双漆膜T --加厚漆膜AWG25 0.455 2625 4725 6325AWG26 0.404 2550 4600 6150AWG27 0.361 2500 4500 6000AWG28 0.312 2425 4375 5850AWG29 0.287 2375 4250 5700AWG30 0.254 2300 4150 5550AWG31 0.227 2075 3825 4600AWG32 0.202 1850 3525 4275AWG33 0.179 1675 3250 3950AWG34 0.16 1500 2975 3675AWG35 0.143 1325 2750 3425AWG36 0.127 1200 2525 3175AWG37 0.113 1075 2325 2950AWG38 0.101 950 2150 2725AWG39 0.089 850 1975 2525AWG40 0.079 775 1800 2350AWG41 0.071 700 1675 2175AWG42 0.063 625 1525 2025AWG43 0.056 550 1400 1875AWG44 0.05 500 1300 1750线径：＜0.1mm用圆铜法,0.1-2.5mm用扭绞法。

开关电源的制作流程开关电源（Switch Mode Power Supply，SMPS）具有高效率、低功率、体积小、重量轻等显著优点，代表了稳压电源的发展方向，现已成为稳压电源的主流产品。

开关电源的设计与制作要求设计者具有丰富的实践经验，既要完成设计制作，又要懂得调试、测试与分析等。

本文章介绍开关电源组成及制作、调试所需的基本步骤和方法。

第一节开关电源的电路组成开关电源一般是指输入与输出隔离的电源变换器，包括AC/DC电源变换器和DC/DC电源变换器，也称为AC/DC开关电源和DC/DC开关电源。

非隔离式DC/DC变换器也属于开关电源，通常称之为开关稳压器。

1、AC/DC开关电源的组成AC/DC开关电源的典型结构如图1-1-1所示。

电源由输入电磁干扰（EMI）滤波器、输入整流/滤波电路、功率变换电路、PWM控制器电路、输出整流/滤波电路和输出电压反馈电路组成。

图1-1-1 AC/DC开关电源的典型结构其中输入整流/滤波电路、功率变换电路、输出整流/滤波电路和PWM控制器电路是主要电路，其他为辅助电路。

有些开关电源中还有防雷击电路、输入过压/欠压保护电路、输出过压保护电路、输出过流保护电路、输出短路保护电路等其他辅助电路。

2. DC/DC开关电源的组成DC/DC开关电源的组成相对AC/DC开关电源要简单一点，其典型结构如图1-1-2所示。

电源由输入滤波电路、功率变换电路、PWM控制器电路、输出整流/滤波电路和输出电压反馈电路组成。

当然，有些DC/DC开关电源也会包含其他辅助电路。

图1-1-2 DC/DC开关电源的典型结构第二节开关电源的制作流程开关电源的设计与制作要从主电路开始，其中功率变换电路是开关电源的核心。

功率变换电路的结构也称开关电源拓扑结构，该结构有多种类型。

拓扑结构也决定了与之配套的PWM控制器和输出整流/滤波电路。

下面介绍开关电源设计与制作一般流程。

1.解定电路结构(DC/DC变换器的结构)无论是AC/DC开关电源还是DC/DC开关电源，其核心都是DC/DC变换器。

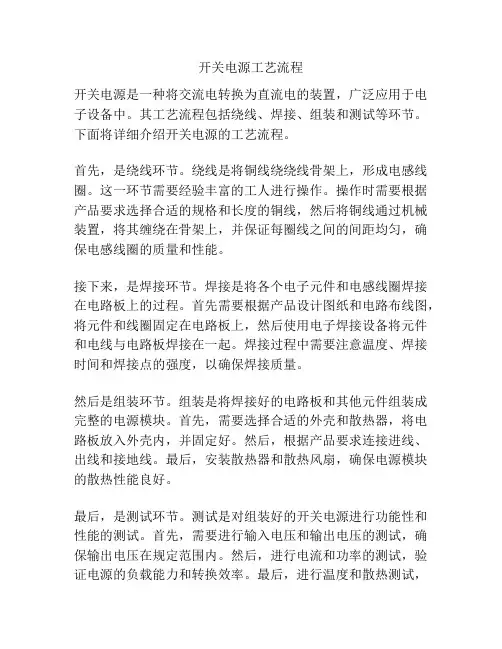

开关电源工艺流程开关电源是一种将交流电转换为直流电的装置，广泛应用于电子设备中。

其工艺流程包括绕线、焊接、组装和测试等环节。

下面将详细介绍开关电源的工艺流程。

首先，是绕线环节。

绕线是将铜线绕绕线骨架上，形成电感线圈。

这一环节需要经验丰富的工人进行操作。

操作时需要根据产品要求选择合适的规格和长度的铜线，然后将铜线通过机械装置，将其缠绕在骨架上，并保证每圈线之间的间距均匀，确保电感线圈的质量和性能。

接下来，是焊接环节。

焊接是将各个电子元件和电感线圈焊接在电路板上的过程。

首先需要根据产品设计图纸和电路布线图，将元件和线圈固定在电路板上，然后使用电子焊接设备将元件和电线与电路板焊接在一起。

焊接过程中需要注意温度、焊接时间和焊接点的强度，以确保焊接质量。

然后是组装环节。

组装是将焊接好的电路板和其他元件组装成完整的电源模块。

首先，需要选择合适的外壳和散热器，将电路板放入外壳内，并固定好。

然后，根据产品要求连接进线、出线和接地线。

最后，安装散热器和散热风扇，确保电源模块的散热性能良好。

最后，是测试环节。

测试是对组装好的开关电源进行功能性和性能的测试。

首先，需要进行输入电压和输出电压的测试，确保输出电压在规定范围内。

然后，进行电流和功率的测试，验证电源的负载能力和转换效率。

最后，进行温度和散热测试，确保电源运行时温度适中，不会过热。

总结起来，开关电源的工艺流程包括绕线、焊接、组装和测试等环节。

每个环节都需要严格按照工艺规程进行操作，以确保产品质量和性能。

只有经过严格的工艺流程，才能制造出品质优良的开关电源。

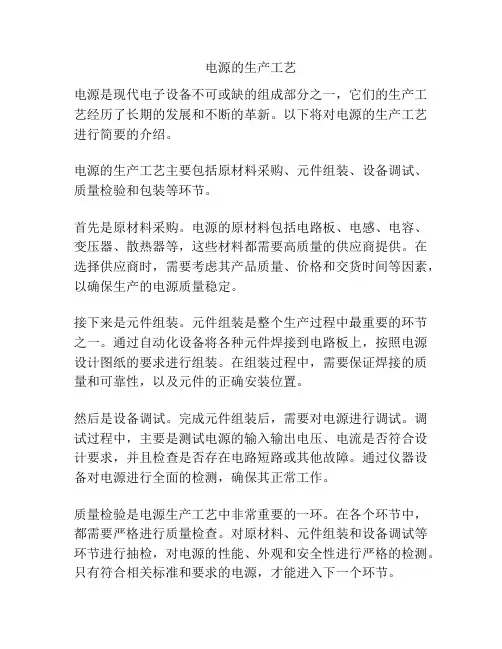

电源的生产工艺电源是现代电子设备不可或缺的组成部分之一，它们的生产工艺经历了长期的发展和不断的革新。

以下将对电源的生产工艺进行简要的介绍。

电源的生产工艺主要包括原材料采购、元件组装、设备调试、质量检验和包装等环节。

首先是原材料采购。

电源的原材料包括电路板、电感、电容、变压器、散热器等，这些材料都需要高质量的供应商提供。

在选择供应商时，需要考虑其产品质量、价格和交货时间等因素，以确保生产的电源质量稳定。

接下来是元件组装。

元件组装是整个生产过程中最重要的环节之一。

通过自动化设备将各种元件焊接到电路板上，按照电源设计图纸的要求进行组装。

在组装过程中，需要保证焊接的质量和可靠性，以及元件的正确安装位置。

然后是设备调试。

完成元件组装后，需要对电源进行调试。

调试过程中，主要是测试电源的输入输出电压、电流是否符合设计要求，并且检查是否存在电路短路或其他故障。

通过仪器设备对电源进行全面的检测，确保其正常工作。

质量检验是电源生产工艺中非常重要的一环。

在各个环节中，都需要严格进行质量检查。

对原材料、元件组装和设备调试等环节进行抽检，对电源的性能、外观和安全性进行严格的检测。

只有符合相关标准和要求的电源，才能进入下一个环节。

最后是包装。

电源生产完成后，需要进行合适的包装，以防止在运输过程中受到损坏。

常用的包装材料有塑料袋、泡沫、纸箱等。

在包装过程中，还需要标明电源的型号、规格和生产日期等信息，以方便使用者使用和追溯。

电源生产工艺的每个环节都需要严格控制和操作。

从采购到包装，任何一个环节出现问题都可能影响最终产品的质量。

因此，工厂需要建立严格的质量管理体系，确保每一道工序都符合标准和要求。

随着技术的不断升级和工艺的不断改进，电源的生产工艺也在不断发展。

未来，随着新材料和新技术的应用，电源的生产工艺将进一步提高，产品的性能和可靠性也会得到增强。

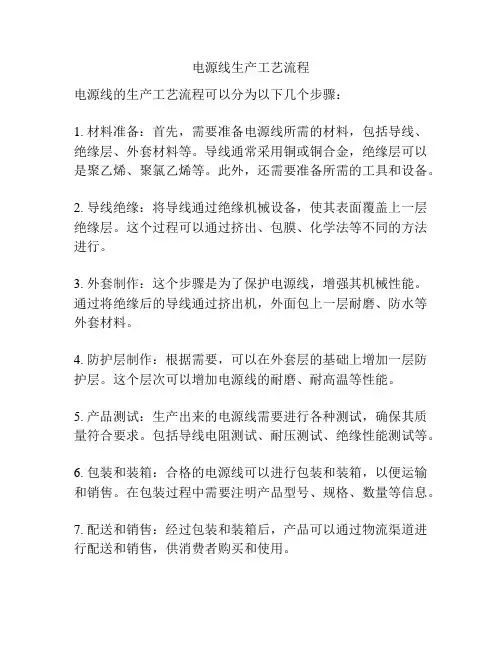

电源线生产工艺流程
电源线的生产工艺流程可以分为以下几个步骤：
1. 材料准备：首先，需要准备电源线所需的材料，包括导线、绝缘层、外套材料等。

导线通常采用铜或铜合金，绝缘层可以是聚乙烯、聚氯乙烯等。

此外，还需要准备所需的工具和设备。

2. 导线绝缘：将导线通过绝缘机械设备，使其表面覆盖上一层绝缘层。

这个过程可以通过挤出、包膜、化学法等不同的方法进行。

3. 外套制作：这个步骤是为了保护电源线，增强其机械性能。

通过将绝缘后的导线通过挤出机，外面包上一层耐磨、防水等外套材料。

4. 防护层制作：根据需要，可以在外套层的基础上增加一层防护层。

这个层次可以增加电源线的耐磨、耐高温等性能。

5. 产品测试：生产出来的电源线需要进行各种测试，确保其质量符合要求。

包括导线电阻测试、耐压测试、绝缘性能测试等。

6. 包装和装箱：合格的电源线可以进行包装和装箱，以便运输和销售。

在包装过程中需要注明产品型号、规格、数量等信息。

7. 配送和销售：经过包装和装箱后，产品可以通过物流渠道进行配送和销售，供消费者购买和使用。

通过以上的生产工艺流程，电源线可以从原材料准备到最终的产品形态，确保质量和性能符合要求，并能够正常使用。

这个过程需要严格控制各个环节的质量，确保产品的安全可靠性。

同时，还需要不断进行改进和创新，以提高生产效率和产品质量。

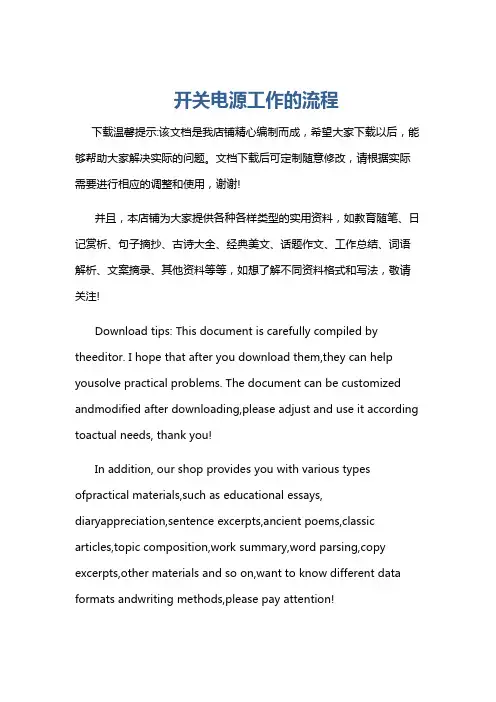

开关电源工作的流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!开关电源工作的流程开关电源是一种常见的电源供应设备，其工作流程可以简单概括为以下几个环节。

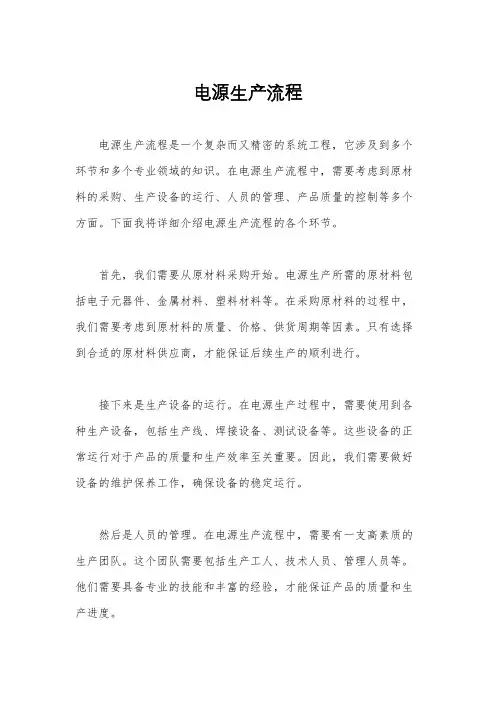

电源生产流程
电源生产流程是一个复杂而又精密的系统工程，它涉及到多个环节和多个专业领域的知识。

在电源生产流程中，需要考虑到原材料的采购、生产设备的运行、人员的管理、产品质量的控制等多个方面。

下面我将详细介绍电源生产流程的各个环节。

首先，我们需要从原材料采购开始。

电源生产所需的原材料包括电子元器件、金属材料、塑料材料等。

在采购原材料的过程中，我们需要考虑到原材料的质量、价格、供货周期等因素。

只有选择到合适的原材料供应商，才能保证后续生产的顺利进行。

接下来是生产设备的运行。

在电源生产过程中，需要使用到各种生产设备，包括生产线、焊接设备、测试设备等。

这些设备的正常运行对于产品的质量和生产效率至关重要。

因此，我们需要做好设备的维护保养工作，确保设备的稳定运行。

然后是人员的管理。

在电源生产流程中，需要有一支高素质的生产团队。

这个团队需要包括生产工人、技术人员、管理人员等。

他们需要具备专业的技能和丰富的经验，才能保证产品的质量和生产进度。

最后是产品质量的控制。

电源作为电子产品的重要组成部分，其质量直接关系到电子产品的稳定性和安全性。

因此，在电源生产流程中，我们需要建立严格的质量控制体系，包括原材料的检验、生产过程的监控、成品的检测等环节，确保产品符合标准要求。

总的来说，电源生产流程是一个复杂而又精密的系统工程，需要各个环节的紧密配合和精细管理。

只有做好每个环节的工作，才能生产出高质量、高可靠性的电源产品，满足市场和客户的需求。

开关电源生产工艺流程
《开关电源生产工艺流程》
开关电源作为一种常用的电子产品，生产工艺流程非常重要。

下面就我们公司的开关电源生产工艺流程进行介绍。

首先，开关电源生产的第一步是原料采购。

我们需要采购各种元器件，如变压器、电容、电阻、电感、集成电路等。

这些元器件是开关电源的核心部件，质量直接影响到产品的性能和可靠性。

接下来，是元器件的组装。

我们需要将采购到的元器件进行组装，包括焊接、贴片、插件等工艺。

在这一步，需要严格按照技术要求进行操作，保证产品的质量和稳定性。

然后，是进行开关电源的电路设计和布板。

电路设计需要按照产品的功能要求和技术规范进行，布板则需要考虑到元器件的布局和信号传输的稳定性。

接着，是开关电源的调试和测试。

在组装完成后，我们需要对产品进行调试和测试，确保产品符合设计要求和质量标准。

这一步是非常关键的，也是保证产品性能和稳定性的保障。

最后，是包装和出厂。

经过调试和测试合格后，开关电源需要进行包装，并出厂交付给客户。

包装需要考虑到产品的保护和运输，确保产品在运输过程中不受损坏。

以上就是我们公司的开关电源生产工艺流程。

通过严格的工艺流程管理，我们可以保证产品的质量和稳定性，满足客户的需求。

低压开关制造工艺流程一、设计阶段。

这就像是给低压开关画一幅蓝图。

设计师们可厉害啦，他们得考虑好多好多的东西呢。

要根据这个开关将来要用在啥地方，像是家庭电路里啊，还是一些小工厂的简单电路里。

然后就开始琢磨这个开关的各种性能指标啦，像能承受多大的电压啊，电流能过多少呀。

这就好比给一个小宝贝规划未来的成长路线一样，得全方位考虑。

而且这个设计还得兼顾成本呢，如果设计得太贵，那可就没人愿意生产啦。

就像咱们自己买东西，太贵了肯定会犹豫呀。

设计师们在这个阶段还得考虑外观呢，虽然是低压开关，但也不能长得太丑对吧，要是又好用又好看，那肯定更受欢迎啦。

二、原材料采购。

这可是制造低压开关的粮草准备呢。

采购的小伙伴们就像一群超级采购员。

他们要去寻找质量好又实惠的材料。

比如说，对于开关的外壳，得找那种既结实又绝缘性好的塑料。

像那种便宜但是质量不好的塑料，那可不行，要是用了这种材料，开关可能用不了多久就坏了，就像穿了一双便宜的破鞋子，走几步就坏了。

还有里面的金属触点，这可是很关键的部分哦，得找导电性好的金属。

如果导电性不好，那电流通过的时候就会不顺畅，就像人走路老是被绊倒一样。

采购的人员还要和供应商砍价呢，就像在菜市场买菜一样，得争取到最划算的价格，这样生产出来的低压开关成本才能降下来，价格也能让消费者满意呀。

三、零部件制造。

这是把原材料变成小零件的魔法时刻。

工人们就像一群小魔法师。

先从那个外壳说起吧，把采购来的塑料通过模具变成开关的外壳形状。

这个模具就像是一个小魔法盒，塑料放进去就变成了想要的形状。

然后是内部的那些小零件，像弹簧之类的。

制造弹簧可不容易呢，得保证它的弹性刚刚好。

如果弹性太大，可能会让开关按起来特别费劲，就像你开一个门，得费好大的劲才能推开。

如果弹性太小呢，又可能无法正常工作，就像门轻轻一碰就开了，根本起不到该起的作用。

还有那些线路板之类的东西，上面的线路要印刷得特别精准，就像画家画画一样，每一笔都要恰到好处，不然电路就不通啦。

开关电源生产工艺流程1.原材料获取：开关电源的主要原材料包括金属外壳、电路板、电子元器件等。

原材料的获取可以通过自主生产、采购或者合作供应商等方式获得，同时要确保原材料的质量和供应的稳定性。

2.元器件选择：在开关电源设计之前，需要选择合适的元器件来满足设计需求，如变压器、整流桥、滤波电容、稳压器等。

元器件的选择应根据质量、性能、供货周期和价格等因素进行综合考虑。

3.电路设计：电路设计是开关电源生产的关键环节，需要根据产品的功率、输入输出电压等要求，选择合适的拓扑结构和工作方式。

设计中还需要考虑过流、过压、过温等保护电路的设计。

4.电路板制作：电路板的制作通常采用印刷电路板（PCB）的方式。

首先将电路设计图转化为PCB设计图，然后通过包括铜箔刨平、图形膨胀、化学腐蚀、印刷、钻孔、镀铜等工艺，制作出电路板。

5.元件安装：通过贴片或波峰焊等方式，将元器件安装到电路板上。

贴片工艺适用于小型元器件的安装，而波峰焊适用于较大、耐热的元器件。

6.组装调试：将安装好元器件的电路板放入外壳中，并与外部连接器进行连接。

组装完成后，需要对电源进行调试，确认其工作状态正常。

7.质量检验：对组装好的开关电源进行电性能、外观质量等方面的检验。

包括输入输出电压、输出电流、开关频率、效率等的测试，并进行可靠性验证和寿命测试。

8.包装：在质量检验合格后，对开关电源产品进行包装和打包，包括塑料薄膜封装、内外箱包装等。

在包装中要注意保护和标识产品，确保产品在运输和存储过程中不受损坏。

以上就是开关电源生产工艺流程的主要环节。

在每个环节中，应严格按照工艺规程和要求进行操作，确保产品的质量和性能符合设计要求。

同时还要加强质量管理，建立并执行质量控制体系，确保产品质量稳定与可靠。
