聚光光伏发电

聚光太阳能电池的基本原理聚光太阳能电池是一种利用聚光系统将太阳光聚焦到电池表面的光伏发电技术。

它的基本原理是光的聚光、吸收和转化。

聚光太阳能电池由透明表面、反射镜和太阳能电池组成。

透明表面通常是玻璃或塑料材料，它的作用是把太阳光传递到反射镜上。

反射镜用于聚光，将散射的太阳光线聚焦到太阳能电池表面上。

太阳能电池是由半导体材料制成的，当太阳光照射到电池表面时，光子被吸收并转化为电能。

具体来说，光子是光的最小单位，它携带着能量。

当光线照射到太阳能电池表面时，光子会与电池中的半导体材料相互作用。

半导体材料通常是硅或镓，它们具有特殊的电子结构，能够吸收光子。

当光子被吸收时，它会激发半导体材料中的电子从价带跃迁到导带，形成电子空穴对。

在半导体材料中，导带中的电子具有自由运动的能力，而价带中的电子则被束缚在原子核周围。

当光子被吸收时，激发的电子和空穴会分别在导带和价带中自由运动。

这种分离的电荷就形成了一个电势差，也就是产生了电压。

为了提高聚光太阳能电池的效率，反射镜会把太阳光线聚焦到太阳能电池的表面上。

这样，更多的光子将被吸收，从而产生更多的电子和空穴。

同时，由于聚光太阳能电池表面的面积较小，电子和空穴之间的传输距离也较短，从而减少了电子和空穴的复合效应，提高了电池的效率。

聚光太阳能电池还可以通过优化半导体材料的能带结构来提高效率。

例如，通过在半导体表面引入能带势垒，可以增加光子被吸收的概率，进一步提高电池的效率。

总的来说，聚光太阳能电池利用聚光系统将太阳光线聚焦到电池表面，光子被吸收后会激发半导体材料中的电子从价带跃迁到导带，形成电子和空穴，从而产生电势差和电流。

通过优化半导体材料的能带结构和聚光系统的设计，可以提高聚光太阳能电池的效率，实现更高的光能转化效率。

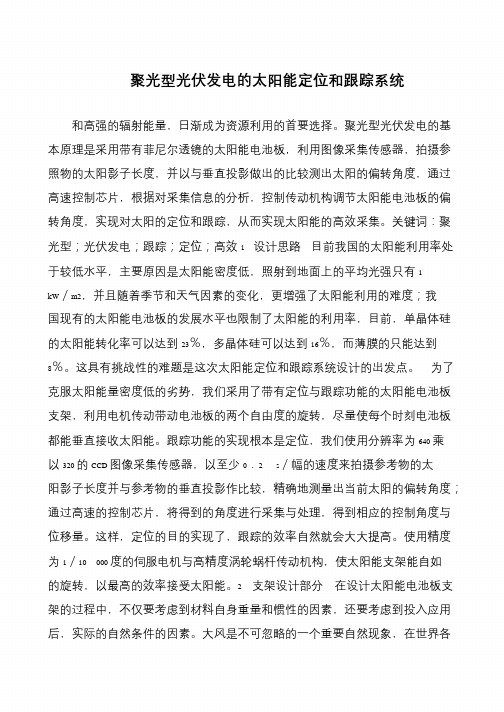

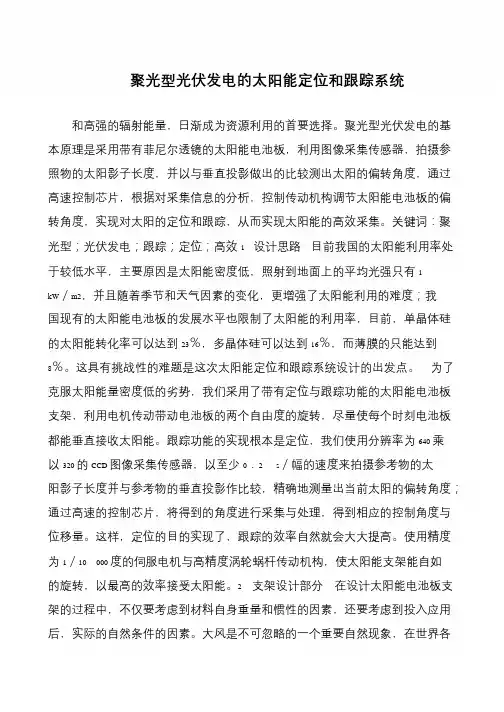

聚光型光伏发电的太阳能定位和跟踪系统和高强的辐射能量，日渐成为资源利用的首要选择。

聚光型光伏发电的基本原理是采用带有菲尼尔透镜的太阳能电池板，利用图像采集传感器，拍摄参照物的太阳影子长度，并以与垂直投影做出的比较测出太阳的偏转角度，通过高速控制芯片，根据对采集信息的分析，控制传动机构调节太阳能电池板的偏转角度，实现对太阳的定位和跟踪，从而实现太阳能的高效采集。

关键词：聚光型；光伏发电；跟踪；定位；高效1 设计思路目前我国的太阳能利用率处于较低水平，主要原因是太阳能密度低，照射到地面上的平均光强只有1kW／m2，并且随着季节和天气因素的变化，更增强了太阳能利用的难度；我国现有的太阳能电池板的发展水平也限制了太阳能的利用率，目前，单晶体硅的太阳能转化率可以达到23％，多晶体硅可以达到16％，而薄膜的只能达到8％。

这具有挑战性的难题是这次太阳能定位和跟踪系统设计的出发点。

为了克服太阳能量密度低的劣势，我们采用了带有定位与跟踪功能的太阳能电池板支架，利用电机传动带动电池板的两个自由度的旋转，尽量使每个时刻电池板都能垂直接收太阳能。

跟踪功能的实现根本是定位，我们使用分辨率为640 乘以320 的CCD 图像采集传感器，以至少0．2 s／幅的速度来拍摄参考物的太阳影子长度并与参考物的垂直投影作比较，精确地测量出当前太阳的偏转角度；通过高速的控制芯片，将得到的角度进行采集与处理，得到相应的控制角度与位移量。

这样，定位的目的实现了，跟踪的效率自然就会大大提高。

使用精度为1／10 000 度的伺服电机与高精度涡轮蜗杆传动机构，使太阳能支架能自如的旋转，以最高的效率接受太阳能。

2 支架设计部分在设计太阳能电池板支架的过程中，不仅要考虑到材料自身重量和惯性的因素，还要考虑到投入应用后，实际的自然条件的因素。

大风是不可忽略的一个重要自然现象，在世界各。

聚光光伏发电的设计术语和常识：●菲涅尔透镜用于光伏发电的意义：一片好的电池片，光电转换效率高，一般在30%以上，因此价值也高，在没有聚光的条件使用，其太阳下发电量是一个定值，如果将一个大面积的太阳光（太阳光能量每平方米约1000W的功率），通过聚光镜聚集到小电池片上，其光强增加数倍，那么发电量也会增加数倍。

菲涅尔透镜其超薄的结构，低廉的价格，并可以大批量生产，所以用于聚光发电。

因此在建电站时，能节约电池片，降低成本，有利于规模光伏电站的推广。

●几何聚光倍率：是指太阳能聚光镜（菲涅尔透镜）的面积(为接受光的面积)，和电池片的面积比。

所以设计时，用电池片尺寸，需要的倍率，来推算透镜的尺寸。

●实际的聚光效率，则为几何聚光倍率和光学效率之乘积。

光学效率通常在80%-85%之间。

材料透光率约92%。

●焦径比是透镜焦距（F），与聚光透镜对角线（直径D）之比，通常控制在0.8—1.4之间，实际光的利用率较高。

●电池片的位置：根据电池片的尺寸，在透镜焦点以内，正好截取光斑为最佳，可用透镜尺寸，焦距和电池片尺寸，通过三角函数计算后，再试验取得。

如图：透镜●再就是光斑大小一事，因太阳为复色光，所以焦点光斑不是一个纯点，理论上说约3-5MM直径，太阳一天的明亮度不一样，光斑大小也变化，设计时考虑聚光比，电池片尺寸，光漏斗（或聚光棱镜）等综合评审，来提高光利用率，增加发电量。

砷化镓三五族太阳能电池技术问答何谓砷化镓三五族太阳能电池太阳能电池(Solar Cell)可大致分为三代，第一代为硅晶电池，又可大致分为单晶硅与多晶硅两种，商业应用之历史最悠久，已被广泛应用于家庭与消费性商品﹔第二代产品为薄膜太阳能电池，主要构成材料为非晶硅(Amorphous)与二六族化合物半导体，常被运用于建筑涂料﹔第三代即为砷化镓三五族太阳能电池，砷化镓(GaAs)被运用于太空作为发电用途已有很长的历史，主要因为砷化镓具有良好的耐热、耐辐射等特性，因此被广泛利用在太空发电用途，唯价格过于高昂，故过去未被使用于地面及家庭消费性用途。

中科院科技成果——第四代全效光伏发电项目简介
传统平板光伏发电由于转换效率不足20%，发电成本居高不下，难以与火电、水电竞争，导致我国光伏产业几近全军覆没。

聚光光伏作为第三代光伏发电技术，发电成本有所降低，但跟踪追日系统机构复杂、成本高企，仍然无法将光伏发电成本降低至传统能源水平。

第四代全效光伏发电，主要技术原理是对太阳光进行人工干预和处理，将太阳光“加工”成适合当前普及型的晶硅电池板的人工光线，导致发电量成倍增长。

人工处理包括六种效果：广角采光、散射收集、光线准直、多倍聚光、波长优选、波段调制。

借鉴了仿生学的昆虫复眼结构，移植了西方激光武器的先进技术，综合集成的第四代光伏，单位硅电池板的入射光线增长了5-10倍，综合光电转换效率从不到20%可以最高提升至60%，综合发电量提升了15-30倍，扣除光线处理单元增加的成本，发电成本只有传统平板光伏的五分之一，降低到每千瓦时0.5元以下，在光照资源良好的地区更可降低到0.3元。

由于电池板仍沿用传统Si光电池板，当前光伏企业无需重大改造即可采用这一技术，只要在电池板上方安装光学处理器即可。

相关技术仍在不断开发完善过程中。

2024年聚光光伏市场分析现状一、引言随着能源危机的愈发严重，以及对环境保护意识的不断增强，可再生能源的发展逐渐成为全球的热点话题。

光伏能源作为一种可再生能源的重要组成部分，受到了广泛的关注。

聚光光伏作为光伏能源的一种创新形式，因其高发电效率和更小的占地面积而备受关注。

本文旨在分析聚光光伏市场的现状和发展趋势。

二、聚光光伏市场概述1. 聚光光伏的定义和原理聚光光伏是一种利用聚光技术将太阳能集中到太阳能电池上的光伏发电方式。

其原理是通过光学器件将太阳光线聚焦到光伏电池上，提高光电转换效率。

聚光光伏系统通常包括聚光器、跟踪设备和太阳能电池。

2. 聚光光伏市场规模和发展趋势近年来，聚光光伏市场呈现出快速增长的趋势。

根据市场调研数据显示，2019年全球聚光光伏市场规模达到XX亿美元，预计到2025年将达到XX亿美元。

聚光光伏市场的快速发展主要得益于对可再生能源的需求增加和技术的进步。

3. 聚光光伏市场的主要应用领域聚光光伏系统的高发电效率使其在许多领域中得到了广泛的应用。

目前，聚光光伏主要应用于以下领域： - 太阳能农业灌溉系统 - 太阳能供电系统 - 太阳能发电站三、聚光光伏市场的现状1. 国内聚光光伏市场的发展状况中国作为全球光伏市场的主要参与者之一，聚光光伏市场也在不断发展。

国内聚光光伏市场的发展主要受益于国家政策的支持和资源丰富。

目前，聚光光伏系统已经在一些地区实现了商业化运营，并呈现出良好的推广前景。

2. 国际聚光光伏市场的发展状况国际聚光光伏市场的发展相对较为成熟，多个国家开展了聚光光伏项目。

例如，美国、西班牙等国家的聚光光伏项目规模较大，技术水平相对较高。

同时，国际聚光光伏市场也面临着一些挑战，如高昂的成本、技术瓶颈等。

四、聚光光伏市场的发展趋势1. 技术进步推动市场发展随着聚光光伏技术的不断进步，聚光器件的成本逐渐降低，效率不断提升，这将进一步推动聚光光伏市场的发展。

2. 政策支持促进市场增长各国政府对可再生能源的支持政策将进一步促进聚光光伏市场的增长。

2024年聚光光伏市场发展现状引言近年来，光伏发电作为一种清洁能源形式，得到了广泛的关注和应用。

而聚光光伏作为光伏发电的一种新技术，具有高转换效率和较小占地面积等优势。

本文将对聚光光伏市场的发展现状进行深入分析，并探讨其未来的发展前景。

聚光光伏技术及工作原理聚光光伏技术是利用光学聚焦将太阳光线聚集到光伏电池上，从而提高电能的产生效率。

其工作原理是通过反射镜或透镜将太阳光线聚焦到较小的光伏电池上，使得单位面积上的光照强度大大增加，进而提高光伏发电的效率。

聚光光伏市场概况聚光光伏市场处于快速发展阶段，主要体现在以下几个方面：技术创新推动市场发展随着科技的进步，聚光光伏技术不断创新，不断提高光伏发电效率，降低成本。

一些新型聚光光伏系统如高集成度聚光光伏系统和微透镜全息聚光光伏系统等的出现，为聚光光伏市场的发展带来了新的机遇。

政策支持带动市场需求政府对可再生能源的政策支持和鼓励，为聚光光伏市场的发展提供了有力支撑。

一些国家和地区通过减税、补贴等政策，吸引了众多企业投资光伏发电项目，促进了聚光光伏市场的快速增长。

市场竞争激烈，企业积极布局随着市场需求的增加，聚光光伏市场竞争也日益激烈。

许多光伏企业积极布局聚光光伏市场，加大研发投入，提高产品质量和技术水平，争取在市场竞争中获得更大的份额。

聚光光伏市场面临的挑战尽管聚光光伏市场发展迅猛，但仍然面临一些挑战：技术难题有待解决聚光光伏技术的进一步提升和突破仍然面临一些技术难题。

例如，如何解决高浓度太阳能光束对光伏电池产生的热量问题，以及如何克服光伏系统在温度、湿度等环境条件变化下的不稳定性等。

市场规模与成本之间的矛盾聚光光伏技术相较于传统光伏技术更为昂贵，因此成本是制约其市场发展的一个重要因素。

然而，随着市场规模的扩大，一些成本问题如光伏电池材料成本和生产成本的高昂，成为制约聚光光伏市场进一步发展的瓶颈。

聚光光伏市场未来发展趋势尽管聚光光伏市场面临一些挑战，但其未来仍然具有广阔的发展前景。

聚光光伏聚光光伏（CPV）是指将汇聚后的太阳光通过高转化效率的光伏电池直接转换为电能的技术，CPV是聚光太阳能发电技术中最典型的代表。

使用晶硅电池和薄膜电池进行光电转换，分别是第一、第二代太阳能利用技术，均已得到了广泛应用。

利用光学元件将太阳光汇聚后再进行利用发电的聚光太阳能技术，被认为是太阳能发电未来发展趋势的第三代技术。

使用晶硅电池和薄膜电池进行光电转换，分别是第一、第二代太阳能利用技术，均已得到了广泛应用。

利用光学元件将太阳光汇聚后再进行利用发电的聚光太阳能技术，被认为是太阳能发电未来发展趋势的第三代技术。

技术展望有别与传统硅晶型以及薄膜型，聚光型太阳光电(HCPV)的技术最显着的优点在于它的高光电转换效率。

这种太阳电池芯片在聚焦太阳光500倍左右时它的光电转换效能介于36-40%之间，光电模组的效能在22-28%之间。

整个系统的效能在18-20%之间。

以年度发电量而言，在相同的条件下，系统(结合双轴追日技术)约是传统硅晶型的1.2-1.4倍左右，此点是HCPV技术的竞争优势。

HCPV技术最适合应用于大型电厂，特别是在阳光日照充足、干燥、低湿度的地区。

目前HCPV 的核心技术-三结化合物电池和高倍聚光技术的开发和制造已经突破了国外企业的封锁，目前在国内实现大规模量产的企业有国内上市企业三安光电旗下的日芯光伏，他们已经能够实现1000倍聚光和40%以上的光电转换效率。

日芯光伏科技有限公司参与了我国《聚光型光伏模块和模组设计鉴定和定型》认证技术规范制定工作，为通过本次认证，日芯光伏科技有限公司经过了申请、送样、型式试验、工厂检查、合格评定、发证等认证环节，也为我国今后聚光光伏组件的质量认证工作积累了宝贵经验。

系统效率比较能量转化效率薄膜型太阳能 7%～9%晶硅型太阳能 14%～17%第一代核能电厂 30%火力发电 36.8%聚光光伏(CPV) 27%～30%聚光光热 (CSP) 13%～19%。

聚光光伏应用场景
聚光光伏技术是一种将太阳光通过光聚焦系统集中投射到太阳能电池上的光伏发电技术，具有高光电转换效率、较低成本、较小占地面积等优势。

聚光光伏技术主要应用于以下场景：
1. 太阳能发电站：聚光光伏系统可以大规模应用于太阳能发电站，利用光聚焦系统将更多的太阳能光线集中到太阳能电池上，提高发电效率，减少占地面积。

2. 太阳能热发电：聚光光伏技术可以用于太阳能热发电系统中，将太阳光集中到工作介质上，提高温度，产生热量，进一步转化为电能。

3. 太阳能热水供应：聚光光伏技术可以用于太阳能热水系统中，将太阳能光线集中到太阳能热水器上，加热水，提供热水供应。

4. 太阳能热处理：聚光光伏技术可以用于太阳能热处理系统中，将太阳能集中到物体表面，提高温度，实现材料热处理、烧结、熔炼等工艺。

5. 太阳能海水淡化：聚光光伏技术可以用于太阳能海水淡化系统中，将太阳能光线集中到海水蒸发器上，提高蒸发速度，实现海水的淡化。

6. 太阳能空调系统：聚光光伏技术可以用于太阳能空调系统中，将太阳能光线集中到吸收剂上，提高吸收剂的温度，从而实现空调制冷或制热效果。

总之，聚光光伏技术的应用场景非常广泛，涵盖了太阳能发电、热能利用、海水淡化、空调制冷等多个领域。

随着技术的不断发展，聚光光伏技术有望在未来得到更广泛的应用。

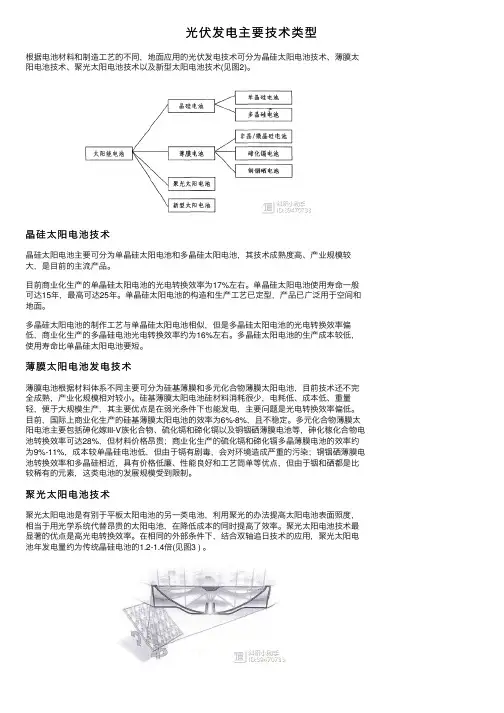

光伏发电主要技术类型根据电池材料和制造⼯艺的不同，地⾯应⽤的光伏发电技术可分为晶硅太阳电池技术、薄膜太阳电池技术、聚光太阳电池技术以及新型太阳电池技术(见图2)。

晶硅太阳电池技术晶硅太阳电池主要可分为单晶硅太阳电池和多晶硅太阳电池，其技术成熟度⾼、产业规模较⼤，是⽬前的主流产品。

⽬前商业化⽣产的单晶硅太阳电池的光电转换效率为17%左右。

单晶硅太阳电池使⽤寿命⼀般可达15年，最⾼可达25年。

单晶硅太阳电池的构造和⽣产⼯艺已定型，产品已⼴泛⽤于空间和地⾯。

多晶硅太阳电池的制作⼯艺与单晶硅太阳电池相似，但是多晶硅太阳电池的光电转换效率偏低，商业化⽣产的多晶硅电池光电转换效率约为16%左右。

多晶硅太阳电池的⽣产成本较低，使⽤寿命⽐单晶硅太阳电池要短。

薄膜太阳电池发电技术薄膜电池根据材料体系不同主要可分为硅基薄膜和多元化合物薄膜太阳电池，⽬前技术还不完全成熟，产业化规模相对较⼩。

硅基薄膜太阳电池硅材料消耗很少，电耗低、成本低、重量轻，便于⼤规模⽣产，其主要优点是在弱光条件下也能发电，主要问题是光电转换效率偏低。

⽬前，国际上商业化⽣产的硅基薄膜太阳电池的效率为6%-8%，且不稳定。

多元化合物薄膜太阳电池主要包括砷化嫁III-V族化合物、硫化镉和碲化镉以及铜铟硒薄膜电池等，砷化稼化合物电池转换效率可达28%，但材料价格昂贵；商业化⽣产的硫化镉和碲化镉多晶薄膜电池的效率约为9%-11%，成本较单晶硅电池低，但由于镉有剧毒，会对环境造成严重的污染；铜铟硒薄膜电池转换效率和多晶硅相近，具有价格低廉、性能良好和⼯艺简单等优点，但由于铟和硒都是⽐较稀有的元素，这类电池的发展规模受到限制。

聚光太阳电池技术聚光太阳电池是有别于平板太阳电池的另⼀类电池，利⽤聚光的办法提⾼太阳电池表⾯照度，相当于⽤光学系统代替昂贵的太阳电池，在降低成本的同时提⾼了效率。

聚光太阳电池技术最显著的优点是⾼光电转换效率。

在相同的外部条件下，结合双轴追⽇技术的应⽤，聚光太阳电池年发电量约为传统晶硅电池的1.2-1.4倍(见图3 ) 。
