微波功率计

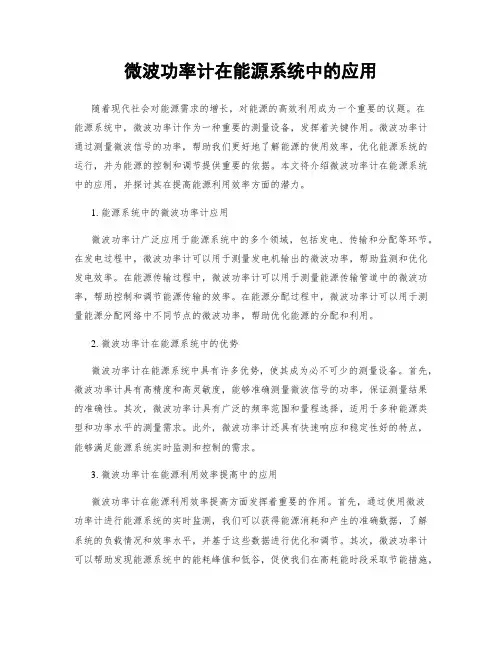

微波功率计在能源系统中的应用随着现代社会对能源需求的增长，对能源的高效利用成为一个重要的议题。

在能源系统中，微波功率计作为一种重要的测量设备，发挥着关键作用。

微波功率计通过测量微波信号的功率，帮助我们更好地了解能源的使用效率，优化能源系统的运行，并为能源的控制和调节提供重要的依据。

本文将介绍微波功率计在能源系统中的应用，并探讨其在提高能源利用效率方面的潜力。

1. 能源系统中的微波功率计应用微波功率计广泛应用于能源系统中的多个领域，包括发电、传输和分配等环节。

在发电过程中，微波功率计可以用于测量发电机输出的微波功率，帮助监测和优化发电效率。

在能源传输过程中，微波功率计可以用于测量能源传输管道中的微波功率，帮助控制和调节能源传输的效率。

在能源分配过程中，微波功率计可以用于测量能源分配网络中不同节点的微波功率，帮助优化能源的分配和利用。

2. 微波功率计在能源系统中的优势微波功率计在能源系统中具有许多优势，使其成为必不可少的测量设备。

首先，微波功率计具有高精度和高灵敏度，能够准确测量微波信号的功率，保证测量结果的准确性。

其次，微波功率计具有广泛的频率范围和量程选择，适用于多种能源类型和功率水平的测量需求。

此外，微波功率计还具有快速响应和稳定性好的特点，能够满足能源系统实时监测和控制的需求。

3. 微波功率计在能源利用效率提高中的应用微波功率计在能源利用效率提高方面发挥着重要的作用。

首先，通过使用微波功率计进行能源系统的实时监测，我们可以获得能源消耗和产生的准确数据，了解系统的负载情况和效率水平，并基于这些数据进行优化和调节。

其次，微波功率计可以帮助发现能源系统中的能耗峰值和低谷，促使我们在高耗能时段采取节能措施，提高能源利用效率。

此外，微波功率计还可用于检测能源系统中的漏损或故障，及时发现问题并采取措施进行修复，提高整体的运行效率。

4. 微波功率计在能源系统中潜力的探索随着科技的不断发展，微波功率计在能源系统中的潜力也在不断被探索。

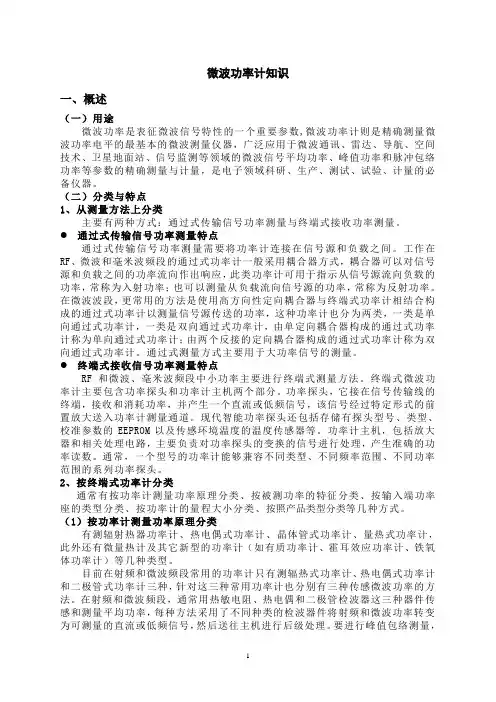

微波功率计知识一、概述（一）用途微波功率是表征微波信号特性的一个重要参数,微波功率计则是精确测量微波功率电平的最基本的微波测量仪器，广泛应用于微波通讯、雷达、导航、空间技术、卫星地面站、信号监测等领域的微波信号平均功率、峰值功率和脉冲包络功率等参数的精确测量与计量，是电子领域科研、生产、测试、试验、计量的必备仪器。

（二）分类与特点1、从测量方法上分类主要有两种方式：通过式传输信号功率测量与终端式接收功率测量。

●通过式传输信号功率测量特点通过式传输信号功率测量需要将功率计连接在信号源和负载之间。

工作在RF、微波和毫米波频段的通过式功率计一般采用耦合器方式，耦合器可以对信号源和负载之间的功率流向作出响应，此类功率计可用于指示从信号源流向负载的功率，常称为入射功率；也可以测量从负载流向信号源的功率，常称为反射功率。

在微波波段，更常用的方法是使用高方向性定向耦合器与终端式功率计相结合构成的通过式功率计以测量信号源传送的功率，这种功率计也分为两类，一类是单向通过式功率计，一类是双向通过式功率计，由单定向耦合器构成的通过式功率计称为单向通过式功率计；由两个反接的定向耦合器构成的通过式功率计称为双向通过式功率计。

通过式测量方式主要用于大功率信号的测量。

●终端式接收信号功率测量特点RF和微波、毫米波频段中小功率主要进行终端式测量方法。

终端式微波功率计主要包含功率探头和功率计主机两个部分。

功率探头，它接在信号传输线的终端，接收和消耗功率，并产生一个直流或低频信号，该信号经过特定形式的前置放大送入功率计测量通道。

现代智能功率探头还包括存储有探头型号、类型、校准参数的EEPROM以及传感环境温度的温度传感器等。

功率计主机，包括放大器和相关处理电路，主要负责对功率探头的变换的信号进行处理，产生准确的功率读数。

通常，一个型号的功率计能够兼容不同类型、不同频率范围、不同功率范围的系列功率探头。

2、按终端式功率计分类通常有按功率计测量功率原理分类、按被测功率的特征分类、按输入端功率座的类型分类、按功率计的量程大小分类、按照产品类型分类等几种方式。

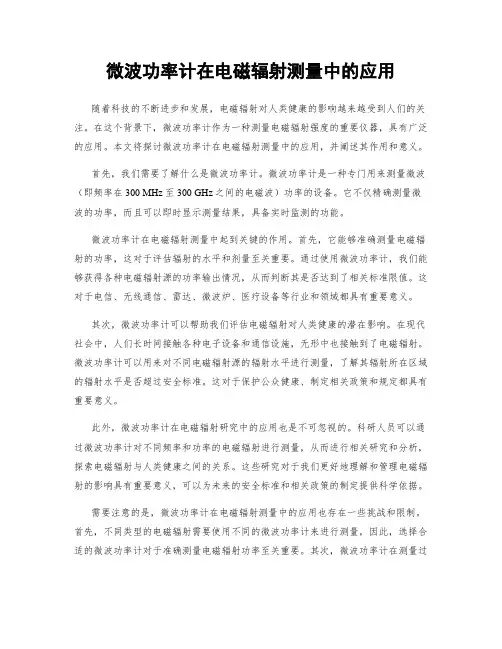

微波功率计在电磁辐射测量中的应用随着科技的不断进步和发展，电磁辐射对人类健康的影响越来越受到人们的关注。

在这个背景下，微波功率计作为一种测量电磁辐射强度的重要仪器，具有广泛的应用。

本文将探讨微波功率计在电磁辐射测量中的应用，并阐述其作用和意义。

首先，我们需要了解什么是微波功率计。

微波功率计是一种专门用来测量微波（即频率在300 MHz至300 GHz之间的电磁波）功率的设备。

它不仅精确测量微波的功率，而且可以即时显示测量结果，具备实时监测的功能。

微波功率计在电磁辐射测量中起到关键的作用。

首先，它能够准确测量电磁辐射的功率，这对于评估辐射的水平和剂量至关重要。

通过使用微波功率计，我们能够获得各种电磁辐射源的功率输出情况，从而判断其是否达到了相关标准限值。

这对于电信、无线通信、雷达、微波炉、医疗设备等行业和领域都具有重要意义。

其次，微波功率计可以帮助我们评估电磁辐射对人类健康的潜在影响。

在现代社会中，人们长时间接触各种电子设备和通信设施，无形中也接触到了电磁辐射。

微波功率计可以用来对不同电磁辐射源的辐射水平进行测量，了解其辐射所在区域的辐射水平是否超过安全标准。

这对于保护公众健康、制定相关政策和规定都具有重要意义。

此外，微波功率计在电磁辐射研究中的应用也是不可忽视的。

科研人员可以通过微波功率计对不同频率和功率的电磁辐射进行测量，从而进行相关研究和分析，探索电磁辐射与人类健康之间的关系。

这些研究对于我们更好地理解和管理电磁辐射的影响具有重要意义，可以为未来的安全标准和相关政策的制定提供科学依据。

需要注意的是，微波功率计在电磁辐射测量中的应用也存在一些挑战和限制。

首先，不同类型的电磁辐射需要使用不同的微波功率计来进行测量，因此，选择合适的微波功率计对于准确测量电磁辐射功率至关重要。

其次，微波功率计在测量过程中需要注意校准和减小误差，以确保测量结果的准确性。

此外，由于微波功率计的价格较高，限制了其在一些领域的应用范围。

微波功率计的原理主要是通过测量微波信号的功率来获得相关参数，如功率、衰减、增益、电压、电流、介电常数、相位角、复反射系数等。

微波功率计通常由微波探测器、信号处理电路和显示部分组成。

微波探测器负责接收微波信号并将其转换为电信号，信号处理电路对电信号进行放大、滤波、测量等处理，最终在显示部分输出测量结果。

微波功率计的测量精度和稳定性受到多种因素的影响，如探测器的灵敏度、信号处理电路的性能以及测量环境等。

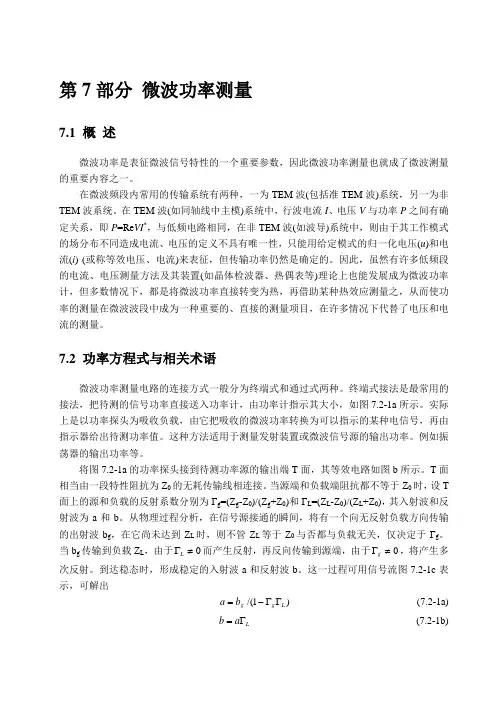

第7部分 微波功率测量7.1 概 述微波功率是表征微波信号特性的一个重要参数，因此微波功率测量也就成了微波测量的重要内容之一。

在微波频段内常用的传输系统有两种，一为TEM 波(包括准TEM 波)系统，另一为非TEM 波系统。

在TEM 波(如同轴线中主模)系统中，行波电流I 、电压V 与功率P 之间有确定关系，即P =Re VI *，与低频电路相同，在非TEM 波(如波导)系统中，则由于其工作模式的场分布不同造成电流、电压的定义不具有唯一性，只能用给定模式的归一化电压(u )和电流(i ) (或称等效电压、电流)来表征，但传输功率仍然是确定的。

因此，虽然有许多低频段的电流、电压测量方法及其装置(如晶体检波器、热偶表等)理论上也能发展成为微波功率计，但多数情况下，都是将微波功率直接转变为热，再借助某种热效应测量之，从而使功率的测量在微波波段中成为一种重要的、直接的测量项目，在许多情况下代替了电压和电流的测量。

7.2 功率方程式与相关术语微波功率测量电路的连接方式一般分为终端式和通过式两种。

终端式接法是最常用的接法，把待测的信号功率直接送入功率计，由功率计指示其大小，如图7.2-1a 所示。

实际上是以功率探头为吸收负载，由它把吸收的微波功率转换为可以指示的某种电信号，再由指示器给出待测功率值。

这种方法适用于测量发射装置或微波信号源的输出功率。

例如振荡器的输出功率等。

将图7.2-1a 的功率探头接到待测功率源的输出端T 面，其等效电路如图b 所示。

T 面相当由一段特性阻抗为Z 0的无耗传输线相连接。

当源端和负载端阻抗都不等于Z 0时，设T 面上的源和负载的反射系数分别为Γg =(Z g -Z 0)/(Z g +Z 0)和ΓL =(Z L -Z 0)/(Z L +Z 0)，其入射波和反射波为a 和b 。

从物理过程分析，在信号源接通的瞬间，将有一个向无反射负载方向传输的出射波b g ，在它尚未达到Z L 时，则不管Z L 等于Z 0与否都与负载无关，仅决定于Γg 。

微波功率计在太阳能热发电中的应用太阳能热发电是一种利用太阳能热量转换为电能的技术，已经在全球范围内得到广泛应用。

微波功率计作为一种测量设备，在太阳能热发电过程中起到了重要的作用。

本文将重点讨论微波功率计在太阳能热发电中的应用。

太阳能热发电系统中的微波功率计主要用于测量太阳能聚焦器的热能输出。

聚焦器将太阳辐射能聚集到一个特定的区域，通过吸热体将光能转化为热能，再通过工质的蒸汽驱动发电机转化为电能。

微波功率计可以精确测量聚焦器输出的热能，为系统的性能评估和调整提供准确的数据支持。

在太阳能热发电系统中，微波功率计的工作原理是基于热敏二极管的反射式功率计。

该功率计使用热敏二极管作为传感器，通过测量器件的温升来确定电磁能量的功率。

太阳能热发电系统中的微波功率计通常被安装在吸热体的背面，用于测量聚焦器所产生的热能。

微波功率计的主要特点之一是测量范围广泛。

太阳能热发电系统中的功率密度可以非常高，根据不同的系统设计和太阳辐射条件，功率密度可达到几十至上百瓦每平方厘米。

微波功率计可以满足这个较大范围的测量需求，并能够提供高精度和稳定的测量结果。

此外，微波功率计还具有快速响应的特点。

太阳能热发电系统中，聚焦器吸收太阳能辐射后会迅速升温，微波功率计需要能够及时、准确地测量这种瞬变的热能输出。

微波功率计的快速响应能力可以实时监测聚焦器的输出功率，并通过控制系统对系统进行调整和优化。

对于太阳能热发电系统的运行维护，微波功率计也有很大的帮助。

通过实时监测系统的热能输出，微波功率计可以提供关于系统运行状况的重要数据。

当系统存在故障或损坏时，微波功率计能够准确地检测到输出功率的异常变化，并及时报警，保证系统的正常运行。

此外，微波功率计还可以用于太阳能热发电系统的性能评估与优化。

通过对聚焦器输出进行长时间的监测和数据分析，可以了解系统在不同工况下的性能表现和热能损失情况。

借助微波功率计，开发人员可以找出系统存在的问题，并进行相应的改进和优化，提高系统的发电效率和稳定性。

微波功率计在天气预报中的应用天气预报在我们的日常生活中扮演着重要的角色，它不仅帮助我们做出合理安排，还对农业、交通、航空等行业的正常运行至关重要。

在天气预报中，微波功率计是一种关键的仪器设备，它通过检测大气中的微波辐射来提供重要的天气参数，从而帮助气象学家准确预报天气情况。

微波功率计（Microwave Radiometer）是一种通过测量大气中微波辐射的仪器。

微波辐射是大气中的一种电磁波，它与大气中的水汽、云和降水等物质相互作用。

微波功率计通过测量这种辐射的强度和频率等参数，可以获得大气中各种物质的分布情况。

这些参数对于天气预报和气候研究非常重要。

首先，微波功率计可以提供大气中水汽含量的信息。

水汽是大气中最重要的气体成分之一，它对天气状况产生重要影响。

微波功率计可以测量大气中水汽导致的微波辐射的强度，并通过与气象观测数据相结合，推断出大气中的水汽含量。

这对于预测降水、判断云层厚度、研究水循环等都具有重要意义。

其次，微波功率计还可以提供大气中云的信息。

云是水汽凝结形成的气象现象，对天气预报有重要影响。

微波功率计通过测量大气中云层引起的微波辐射的特征，可以推断出云的类型、高度和覆盖范围等参数。

这对于预测降水、判断能见度、研究云的演化等都非常有用。

此外，微波功率计还可以提供降水量的信息。

降水是天气预报中最关键的参数之一，对于农业、水资源管理等方面至关重要。

微波功率计通过测量降水引起的微波辐射的特征，可以推断出降水的强度、分布和形态等信息。

这对于预测暴雨、洪水、干旱等都有重要意义。

最后，微波功率计还可以提供大气中温度和湿度等参数的信息。

温度和湿度是天气条件的基本要素，对气候变化和天气预报都有重要影响。

微波功率计可以通过测量大气中微波辐射的频率和相位的变化，来推断出大气中的温度和湿度变化。

这对于预测气候变化、判断天气系统的演化等都具有重要意义。

综上所述，微波功率计在天气预报中具有重要的应用。

它通过测量大气中微波辐射的特征，可以提供水汽含量、云层信息、降水量、温度和湿度等重要参数。

微波功率计的校准方法及误差分析微波功率计是一种用于测量微波信号功率的仪器。

准确地校准微波功率计对于确保测量结果的可靠性至关重要。

本文将介绍微波功率计校准的基本原理、常用校准方法以及误差分析。

一、微波功率计校准的基本原理微波功率计的校准是通过与一个准确的功率参考进行比较来完成的。

校准主要包括校准因子和校准误差两个方面。

校准因子是用来将功率计的读数转化为准确的功率值的系数。

它是由校准过程中测量得到的，通过与准确的功率参考进行比较得出。

校准误差是指经过校准后，功率计读数与准确的功率参考之间的差异。

校准误差的大小决定了功率计测量结果的准确性。

因此，减小校准误差是校准的主要目标之一。

二、常用的微波功率计校准方法1. 直接比较法：直接比较法是最常用的校准方法之一。

它是通过与一个准确的功率参考进行比较来确定功率计的校准因子。

校准过程中，将同一个微波信号依次输入到功率计和准确的功率参考上，并记录下它们的读数。

然后，根据功率计和功率参考之间的差异，计算出校准因子。

直接比较法的优点是简单易行，适用于大多数微波功率计。

但是，它也存在一些局限性，比如在高功率测量时，微波功率计的非线性特性和功率参考的功率限制可能导致较大的校准误差。

2. 校准器法：校准器法是另一种常用的校准方法。

它通过使用一个已经校准好的功率器件作为校准器，在不同的功率水平下测量功率计和校准器之间的差异来确定校准因子。

与直接比较法相比，校准器法可以避免功率参考的限制，并提供更大范围的功率校准。

但与此同时，校准器法也会引入额外的系统误差。

3. 优化校准法：优化校准法是一种基于数学优化算法的校准方法。

它通过最小化功率计读数与准确的功率参考之间的差异，来确定校准因子。

优化校准法可以有效地减小校准误差，并提高功率计的准确性。

但是，它需要较为复杂的数学计算，并且对校准条件的要求也相对较高。

三、误差分析微波功率计的测量误差主要包括不确定度误差和系统误差。

1. 不确定度误差：不确定度误差是由于测量设备本身的误差以及测量过程中的随机误差引起的。

一种微波功率计的改进设计1 引言微波功率是表征微波信号特性的一个重要参数。

在射频和微波设备、无线通讯系统和微波器件的设计中，功率测量是必不可少的一项工作，微波功率计也就成为必不可少的测试仪器。

微波功率计长期以来一直向着宽频段，大动态范围，高灵敏度，高精确度的方向发展。

八十年代以来，由于计算机技术的快速发展，功率计也逐渐变得小型化、数字化、智能化、模块化和多功能化。

本文的设计目的就是将传统的模拟毫瓦功率计小型化和智能化，把指针式读数的仪器变成具有良好人机交互，操作简单的智能测量仪器。

本设计利用晶体检波二极管来实现微波功率到直流电平的转换。

采用一种斩波技术来阻隔直流漂移，用220Hz 的方波驱动场效应管以构成斩波电路，将检波器输出的微小直流信号变成断续的带有微小幅度信息的方波信号，然后通过交流耦合放大器放大，这样就能将直流成分的漂移阻隔掉。

每一个直流电平对应一个微波功率，利用计算机对其进行A/D 采样，再转化为相应的功率值。

指示器部分主要用ATMEL16L 8位单片机系统控制A/D 采样、增益与调零、LED 数码管显示和键盘等功能。

由于晶体管自身的非线性及频率特性，我们利用软件对其进行线性与频率校正，达到了设计预期的结果。

2 检波二极管工作原理及传感器设计2.1 检波管特性曲线利用二极管的整流特性将高频能量转换为直流电平，这是它的非线性电流－电压特性造成的结果。

检波二极管的方程为：i=Is (exp (av )-1)公式中，a=q/nkti 是二极管电流v 是跨在二极管上的净电压Is 是饱和电流，在给定温度下是常数T 是绝对温度K 是波尔兹漫常数q 是电子电荷n 是适应实验数据的修正常数幂展开为：⎥⎦⎤⎢⎣⎡+++= !3)(!2)(32aV aV aV Is i正是该级数的二次和偶次项提供了整流作用。

对于小信号的整流，只有二次项有意义，此时称该二极管工作在平方律区域。

在这一区域，输出电流正比于射频输入电压的平方。

电路笔记CN-0366电路功能与优势图1所示电路是一款40 GHz 精密微波功率计，具有45 dB 范围，仅需两个器件。

RF 检波器有一个采用肖特基二极管的创新检波器单元，后接一个模拟线性化电路。
