消防自动报警系统基本组成及简单工作原理

火灾自动报警控制系统的组成及动作原理第一，火灾传感器检测：火灾自动报警控制系统中的传感器主要用于
检测火灾的一些特征，如烟雾、温度和火焰等。

传感器可以通过不同的检
测原理来实现，如光电式烟雾探测器、温度传感器和红外线火焰探测器等。

当传感器检测到异常时，会发出信号并传输给中控主机。

第二，中控主机信号处理：中控主机是火灾自动报警控制系统的核心
部件，它接收传感器发送的信号后进行信号处理和判断。

中控主机可以根
据不同的传感器信号采取不同的判断方法，并通过内部的电路和算法来确
定是否发生火灾，并决定何时进行报警。

第三，报警设备响应：当中控主机判断发生火灾时，会发出报警信号
并触发报警设备。

报警设备通常包括火灾警报器、闪光灯和语音报警装置等。

这些设备可以通过声音、光闪等方式向周围的人员发出警报信号，以
便引起人们的注意并采取相应的逃生措施。

第四，灭火控制设备激活：同时，中控主机还可以触发灭火控制设备
进行灭火。

灭火控制设备主要是指自动灭火系统，如喷水灭火系统或气体
灭火系统等。

中控主机可以通过电磁阀、电动阀门等控制设备，来打开灭
火装置并向起火地点喷洒灭火剂，以便迅速扑灭火源。

通过以上动作原理，火灾自动报警控制系统可以实时监测火灾的发生
并及时采取措施进行报警和灭火，保护生命和财产的安全。

它在很大程度
上提高了火灾的检测和处理效率，减少了火灾带来的灾害损失。

因此，在
各种公共场所和建筑物中广泛应用。

同时，还可以与其他安全设备，如防
盗报警系统和视频监控系统等进行联动，形成完善的安全防护系统。

确保系统正常运行：定 期检查可以及时发现并 修复系统故障确保系统 在火灾发生时能够正常 工作。
延长系统使用寿命： 定期保养可以延长系 统的使用寿命降低更 换成本。
提高系统准确性：定期 检查和保养可以提高系 统的准确性减少误报和 漏报的可能性。
保障人员安全：定期检 查和保养可以确保系统 在火灾发生时能够及时 报警保障人员安全。
仓库环境：货物密集空间封闭火灾隐患大 报警系统：烟雾探测器、温度探测器、火焰探测器等 报警方式：声光报警、短信报警、电话报警等 联动控制：自动关闭门窗、启动消防泵、切断电源等 监控中心：实时监控仓库情况及时处理报警信息 安全培训：定期进行火灾自动报警系统操作培训提高员工安全意识
火灾自动报警系统 的维护与保养
添加标题
添加标题
添加标题
添加标题
火灾探测器的工作原理主要包括光 学探测、电离探测、热敏探测等。
火灾探测器在检测到异常情况后会 发出报警信号并通过火灾自动报警 系统进行传输和处理。
火灾自动报警控制器是火灾自动报警系统的核心设备负责接收和处理来自火灾探测器、 手动报警按钮等设备的信号。
当火灾探测器Байду номын сангаас测到火灾时会发出报警信号火灾自动报警控制器接收到报警信号后会 进行判断和处理确定火灾发生的位置和类型。
火灾探测：及时发现火灾发出报警信号 火灾报警：向相关人员发出火灾报警信息 火灾控制：控制消防设备如喷水灭火系统、消防电梯等 火灾记录：记录火灾发生时间、地点、原因等信息便于事后调查和处理

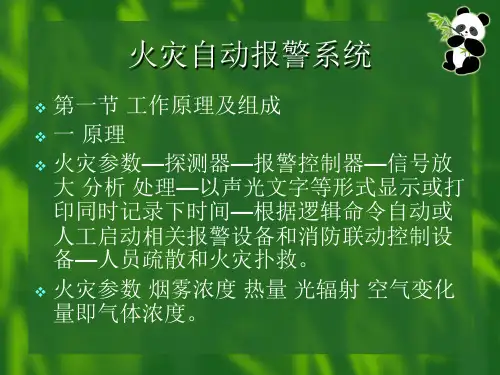

火灾自动报警系统 基本原理
火灾探测器的主要功能是检测火灾 发生时的烟雾、温度等异常情况。
光学探测是通过检测烟雾中的颗粒物 来触发报警电离探测是通过检测空气 中的电离粒子来触发报警热敏探测是 通过检测温度异常来触发报警。

组成：手动报警按钮、报警拉线等。
工作原理：当发生火灾时，手动按下报警按钮或拉动报警拉线，触发报警系统，向控制中 心发送火灾报警信号。
特点：操作简单，易于使用，是火灾报警系统中不可或缺的一部分。
消防联动设备
消防联动设备：包括消防泵、喷 淋泵、排烟机等，用于控制火灾 现场的设备联动，实现灭火和排 烟等功能。
特点：简单易用，可及 时发现火灾并启动报警 系统
应用场所：适用于人员 密集场所或重点防火单 位
消防联动设备的工作原理
消防联动设备包 括消防控制柜、 消防泵、喷淋泵 等
当火灾发生时， 火灾自动报警系 统探测到火警信 号，通过联动控 制线传输到消防 控制柜
消防控制柜接收 到火警信号后， 根据预设的逻辑 关系，启动相应 的消防泵或喷淋 泵等设备
探测器的工作原理
探测器的工作原理：探测器通过检测火灾产生的烟雾、热量和火焰等信号， 将信号转换为电信号，触发报警系统。
控制器的动作原理：控制器接收到探测器的信号后，进行判断和处理，输 出相应的控制信号，启动消防设备进行灭火或排烟等操作。
联动设备的动作原理：联动设备根据控制器的控制信号，自动执行相应的 消防操作，如启动喷淋系统、打开排烟口等。
探测器：检测火灾产生的烟雾、热量、火焰等物理量，并将其转换为电信 号传输到报警控制器。
手动报警按钮：当发现火灾时，手动按下按钮，向控制中心发送报警信号。
消防设备：包括灭火器、喷淋系统、消防泵等，用于扑灭火灾和保障人员 安全。
手动报警装置
定义：手动触发火灾报警系统，通过按下报警按钮或拉动手动报警装置，向控制中心发送 火灾报警信号。
报警设备的动作原理：报警设备在接收到探测器的信号后，发出声光报警 信号，通知人员及时疏散和采取相应措施。

第三节火灾自动报警系统设计
❖ 一:一般规定 ❖ 1：报警区域的划分 按﹛警戒范围﹜防防分区或
楼层划分的单元，一个报警区域宜有一个或同楼 层相邻的几个防火区域组成。 ❖ 2：探测区域的划分 ❖ 探测区域时将报警区域探测火灾的部位划分的单 元。划分要求：⑴按独立房﹛套﹜间划分。①区 域面积不超500㎡②从入口可看清内部且面积不 大于1000㎡③红外光束型其探测长度不宜超过 100m④缆式感温长度不宜超过200m⑤空气管差 温长度不宜超过20-100m.
火灾自动报警系统
❖ 二 组成 ❖ 1 触发部件：火灾探测器 ；手动报警按钮。 ❖ 2 火灾报警装置：报警控制器。 ❖ 3 火灾警报装置：声光报警器，警铃，讯
响器。 ❖ 4 电源及其他辅助装置：消防电源，备用
电源，蓄电源。
火灾自动报警系统
❖ 1：火灾探测器包括 感烟，感光，感温， 可燃气体，复合式。
火灾探测器
❖ ⑹新型火灾探测器及探测技术 ❖ ①co探测器 响应快，成本高。 ❖ ②气味探测器 可靠度高，提高误报率。 ❖ ③光纤探测器 用于防爆及强电磁干扰的场所。 ❖ ④高灵敏度探测器报警系统。更能用于防爆及强
电磁干扰的场所，用pvc塑料管。 ❖ ⑤模拟量探测技术： 响应阈值自动浮动式模拟
量 ❖ ⑥分布职能探测技术
❖ 1.特级保护对象 高度大于100米的高层民 用建筑。构架式电视塔，纪念式或标志性 的构架式和塔类，以及工业厂房的烟囱·高 炉冷却塔·化学反应塔·石油裂解塔不属于。
保护对象分级
❖ 2：一级保护对象 ❖ 3：二级保护对象见p55-p56.
火灾探测器设置位置
❖ 按不同保护对象加以区分，详见p56-p58
二 火灾探测器的分类，原理
❖ 1：分类 ❖ ⑴按结构形式分点型，线型。 ❖ ⑵按火灾参数分感烟，感温 ，感光，可燃
