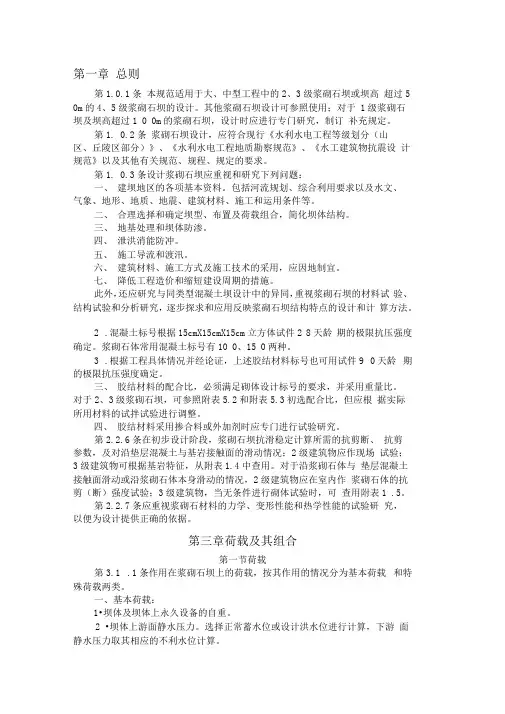

第一章总则第1.0.1条本规范适用于大、中型工程中的2、3级浆砌石坝或坝高超过5 0m的4、5级浆砌石坝的设计。
其他浆砌石坝设计可参照使用；对于 1级浆砌石坝及坝高超过1 0 0m的浆砌石坝，设计时应进行专门研究，制订补充规定。
第1. 0.2条浆砌石坝设计，应符合现行《水利水电工程等级划分（山区、丘陵区部分）》、《水利水电工程地质勘察规范》、《水工建筑物抗震设计规范》以及其他有关规范、规程、规定的要求。
第1. 0.3条设计浆砌石坝应重视和研究下列问题：一、建坝地区的各项基本资料。
包括河流规划、综合利用要求以及水文、气象、地形、地质、地震、建筑材料、施工和运用条件等。
二、合理选择和确定坝型、布置及荷载组合，简化坝体结构。
三、地基处理和坝体防渗。
四、泄洪消能防冲。
五、施工导流和渡汛。
六、建筑材料、施工方式及施工技术的采用，应因地制宜。
七、降低工程造价和缩短建设周期的措施。
此外，还应研究与同类型混凝土坝设计中的异同，重视浆砌石坝的材料试验、结构试验和分析研究，逐步探求和应用反映浆砌石坝结构特点的设计和计算方法。
2.混凝土标号根据15cmX15cmX15cm立方体试件2 8天龄期的极限抗压强度确定。
浆砌石体常用混凝土标号有10 0、15 0两种。
3.根据工程具体情况并经论证，上述胶结材料标号也可用试件9 0天龄期的极限抗压强度确定。
三、胶结材料的配合比，必须满足砌体设计标号的要求，并采用重量比。
对于2、3级浆砌石坝，可参照附表5.2和附表5.3初选配合比，但应根据实际所用材料的试拌试验进行调整。
四、胶结材料采用掺合料或外加剂时应专门进行试验研究。
第2.2.6条在初步设计阶段，浆砌石坝抗滑稳定计算所需的抗剪断、抗剪参数，及对沿垫层混凝土与基岩接触面的滑动情况；2级建筑物应作现场试验；3级建筑物可根据基岩特征，从附表1.4中查用。
对于沿浆砌石体与垫层混凝土接触面滑动或沿浆砌石体本身滑动的情况，2级建筑物应在室内作浆砌石体的抗剪（断）强度试验；3级建筑物，当无条件进行砌体试验时，可查用附表1 .5。

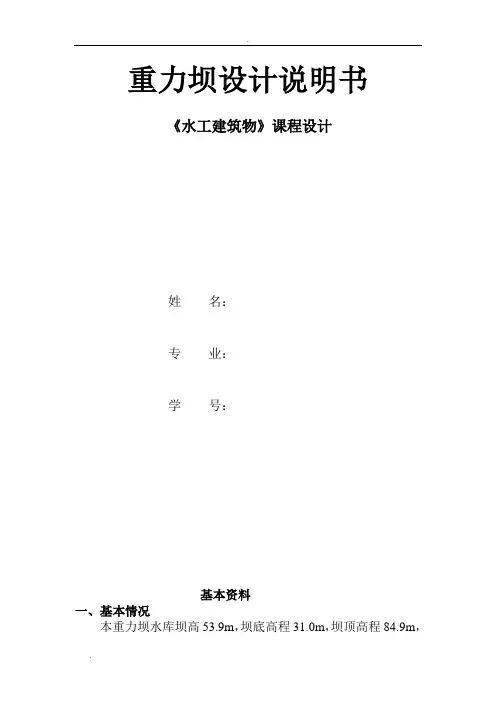

重力坝设计说明书《水工建筑物》课程设计姓名：专业：学号：基本资料一、基本情况本重力坝水库坝高53.9m，坝底高程31.0m，坝顶高程84.9m，坝基为微、弱风化的花岗岩层，致密坚硬，强度高，抗冲能力强。
水库死水位51.0m，死库容0.3亿m3，正常水位80.0m，设计状况时上游水位82.5m、下游水位45.5m，校核状况上游戏水位84.72m、下游水位46.45m。
二、气候特征1、根据当地气象局50年统计资料，多年平均最大风速14m/s，重现期50年最大风速23m/s，设计洪水位时2.6km，校核洪水位时3.0km；2、最大冻土层深度为125m；3、河流结冰期平均为150天左右，最大冰层1.05m。
三、工程地质条件1、坝址地形地质（1）、左岸：覆盖层2-3m，全风化带厚3-5，强风化加弱风化带厚3m，微风化层厚4m；（2）、河床：岩面较平整，冲积沙砾层厚约0-1.5m，弱风化层厚1m左右，微风化层厚3-6m；坝址处河床岩面高程约在38m 左右，整理个河床皆为微、弱风化的花岗岩层，致密坚硬，强度高，抗冲能力强；（3）、右岸：覆盖层3-5m，全风化带厚5-7，强风化加弱风化带厚1-3m，弱风化带厚1-3m，微风化层厚1-4m。
2、天然建筑材料：粘土料、砂石料和石料在坝址上下游2-3km 均可开采，储量足。
粘土料各项指标均满足土坝防渗体土料质量技术要求。
砂石料满足砼重力坝要求。
大坝设计一、工程等级本水库死库容0.3亿m3，最大库容未知，估算约为5亿m3左右。
根据现行《水电枢纽工程等级划分及设计安全标准》（DL5180-2003），按水库总库容确定本工程等别为Ⅱ等，工程规模为大（2）型水库。
枢纽主要建筑物挡水、泄水、引水系统进水口建筑物为2级建筑物，施工导流建筑物为3级建筑物。
二、坝型确定坝型选择与地形、地质、建筑材料和施工条件等因素有关。
本枢纽坝址区为较坚硬的砂岩，当地石料丰富，确定本水库大坝为浆砌块石重力坝。

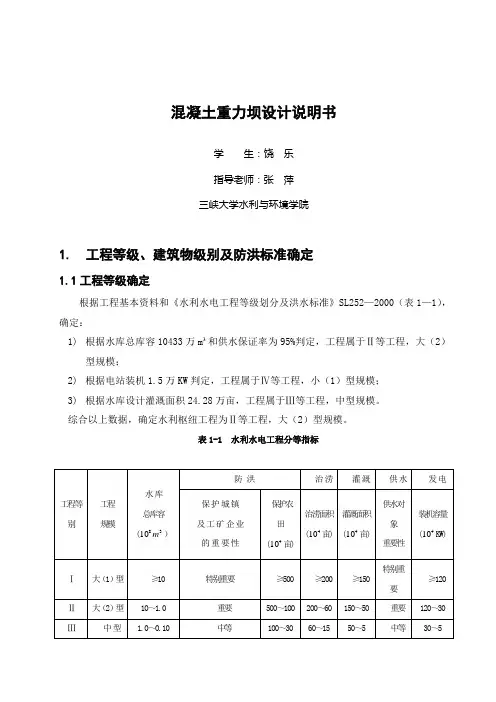

混凝土重力坝设计说明书学生：饶乐指导老师：张萍三峡大学水利与环境学院1. 工程等级、建筑物级别及防洪标准确定1.1工程等级确定根据工程基本资料和《水利水电工程等级划分及洪水标准》SL252—2000（表1—1），确定：1)根据水库总库容10433万m³和供水保证率为95%判定，工程属于Ⅱ等工程，大（2）型规模；2)根据电站装机1.5万KW判定，工程属于Ⅳ等工程，小（1）型规模；3)根据水库设计灌溉面积24.28万亩，工程属于Ⅲ等工程，中型规模。
综合以上数据，确定水利枢纽工程为Ⅱ等工程，大（2）型规模。
表1-1 水利水电工程分等指标注: ①水库总库容指水库最高水位以下的静库容；②治涝面积和灌溉面积均指设计面积。
1.2 建筑物级别确定表 1-2 水工建筑物级别根据工程基本资料和《水利水电工程等级划分及洪水标准》SL252—2000（表1—2），确定：鲤鱼塘水库水工建筑物级别1.3 工程洪水标准确定根据《水利水电工程等级划分及洪水标准》SL252—2000规定：表1-3山区、丘陵区水利水电工程永久性水工建筑物的洪水标准[重现期（年）]表1-4 临时性水工建筑物洪水标准[重现期（年）根据表1—3、表1—4确定，有：鲤鱼塘水库工程的洪水标准所以，永久性水工建筑物的洪水标准：正常运用情况下为100年一遇（%1 P ）,非常运用情况下为1000年一遇（%1.0=P ）；临时性建筑物的洪水标准：5年一遇（%20=P ）。
2.坝址和坝型的选择及枢纽布置2.1坝址选择2.1.1坝址地形地质条件鲤鱼塘水库坝段选择在桃溪河三溪口以下、大黑滩主要煤矿区以上约4km 河段内。
项目建议书阶段初选了九道拐、小黑滩、大黑滩三处坝址进行比较，从地形地质、水库水质、和工程技术经济等条件看，大黑滩坝址存在有明显缺点，根据项目建议书阶段审查意见，本阶段予以放弃。
故主要勘探工作和技术经济分析工作重点放在在九道拐坝址（称上坝址）和小黑滩坝址（称下坝址），两处坝址各自的地形地质情况简述如下。
《水工建筑物》系列课程设计--------重力坝电算课程设计指示书一、设计任务：浆砌石重力坝典型剖面设计二、设计内容：根据提供的水文、水利计算成果，在分析研究所提供的资料的基础上，进行水工建筑物的设计工作，设计深度为初步设计。
主要设计内容为：1、确定水利枢纽工程和水工建筑物的等级、洪水标准2、通过稳定、强度分析，拟定坝体经济断面尺寸；3、通过坝基水平截面处坝体内部应力分析，定出坝体混凝土分区方案；4、坝体细部构造设计：廊道布置、坝体止水、坝体排水及基础防渗和排水等。
三、设计作法分析基本资料，根据课堂所学内容，参照规范[1～3]各相应部分进行设计，对设计参数进行选取、方案进行拟定等。
设计中所需基本资料，除已给定之外，还有自行研究确定的。
四、基本资料(一)、设计标准：某水库位于某河道的上游，库区所在位置属高山峡谷地区。
根据当地的经济发展要求需修建水库，该工程以发电、灌溉、防洪为主。
拟建的水库总库容1.33亿立方米，电站装机容量9600kw。
工程等级、建筑物级别以及各项控制标准、指标按现行的国家规范规范[4]自行确定。
(二)、坝基地质条件1、开挖标准：本工程坝体在河床部分的基岩设计高程原定在827.20m。
2、力学指标：坝体与坝基面接触面的抗剪断摩擦系数f＇=1.05，粘结力系数c＇＝900kPa。
3、基岩抗压强度：15002kg/cm(三)、特征水位经水库规划计算，坝址上、下游特征水位如下：P=0.1%校核洪水位为909.92m，相应下游水位为861.15m；P=1% 设计洪水位为907.32m，相应下游水位为859.80m；正常挡水位为905.70m；相应下游水位为855.70m；淤沙高程为842.20m；(四)、荷载及荷载组合荷载组合根据实际情况并参照规范[1～3]要求。
具体计算时选取了1种有代表性或估计其为控制性的组合进行设计计算。
有关荷载资料如下：1、筑坝材料：浆砌石容重5.233/m kN 。
本科毕业设计广西龙门水库工程设计郑恭渝200830540128指导教师李就好教授学院名称水利与土木工程学院专业名称水利水电工程论文提交日期2013年05月10日论文答辩日期2013年05月15日摘要随着我国社会的高速发展以及庞大的人口基数，水资源问题越发严峻。
水资源贫乏、时空分布不均，使得来水和用水矛盾难以协调，洪水更是严重威胁下游人民的生命和财产安全。
为了保障国民生产生活用水，财产安全，必须建设水利枢纽工程，以适应生产力快速发展的需求。
广西龙门水库工程以灌溉为主，并有一定的防洪作用，能减轻洪水对下游的威胁。
枢纽主要建筑物有拦河坝，岸边溢洪道及梯级放水设备。
设计主要包含4个核心阶段：坝型选择及枢纽布置，通过对设计任务书的分析，根据水文、地质条件、地形，选择坝型、确定各枢纽建筑物等级及布置方案。
溢流坝段设计，根据设计资料及水库特征水位，拟定断面，水力计算，稳定及应力分析等。
非溢流坝段设计，主要包括拟定挡水坝剖面，稳定验算及应力分析。
细部构造及图纸整理，包括标号分区、横缝止水、坝顶布置、廊道、排水、出图以及其它内容等。
关键词：广西龙门重力坝水库枢纽梯形坝The Guangxi Longmen Reservoir Dam Project DesignZheng Gongyu（College of Water Conservancy and Civil Engineering, South China Agricultural UniversityGuangzhou 510642,China）Abstract: With the rapid development of our society and a huge population base, the issue of water resources is increasingly grim. Due to the shortage of water resources, the spatial and temporal distribution of uneven, contradictions between water supply and consumption is difficult to coordinate. Flood will also threat to the downstream people’s lives and property safety. In order to guarantee the national product, domestic water, property safety. To adapt to the needs of the rapid development of productive, it is necessary to build reservoir dam project.Guangxi Longmen Reservoir Dam Project with the combined effects of flood control and irrigation. The body of hub is Masonry gravity dam that mainly composed by Non-overflow Dam and Spillway Dam.Key words: Hanjiang Hengshan Gravity Dam Reservoir Hub Masonry Dam1 总论 (1)1.1 工程总说明 (1)1.2 设计基本资料 (1)1.2.1 流域概况 (1)1.2.2 工程说明 (1)1.2.3 工程地质 (2)1.2.4 工程水文 (3)1.2.5 其它资料 (3)1.3 设计任务与依据 (3)1.3.1 设计任务 (3)1.3.2 主要依据规范 (3)2 枢纽布置 (4)2.1 坝轴线选择 (4)2.2 坝型确定 (4)2.2.1 各种坝型特点 (4)2.2.2 坝型选择 (6)2.2.3 坝体型式 (7)2.3枢纽布置 (8)2.3.1挡水建筑物 (8)2.3.2 泄水建筑物 (8)2.3.3 放水建筑物 (9)3 非溢流坝设计 (9)3.1 剖面设计 (9)3.1.1 梯形坝的基本剖面 (10)3.1.2 剖面控制数据 (11)3.1.3 拟定实用剖面 (13)3.2 荷载计算及组合 (15)3.2.1 荷载组合 (15)3.2.2 荷载计算 (16)3.2.3 荷载汇总 (24)3.3 稳定分析 (27)3.3.1 结构分析规定 (27)3.3.2 抗滑稳定分析 (28)3.4 应力分析 (30)3.4.1 材料性能 (31)3.4.2 各种情况下应力分析 (31)4 泄水建筑物 (33)4.1 控制段 (33)4.1.1 进水口及堰型 (33)4.1.2 定型设计水头 (33)4.1.3 泄洪能力校核 (34)4.1.4 溢流堰面曲线 (35)4.2 泄槽 (37)4.2.1 泄槽坡度 (37)4.2.2 堰下反弧段 (38)4.2.3 水面线与边墙高度 (39)4.2.4 出口消能段 (45)4.2.5 泄槽底板与边墙 (48)5 放水建筑物 (48)5.1 卧管设计 (48)5.1.1 放水流量的确定 (48)5.1.2 放水孔孔径的计算 (49)5.1.3 卧管断面尺寸确定 (49)5.1.4 卧管结构尺寸确定 (50)5.2 涵洞设计 (50)5.2.1 涵洞内水深计算 (50)5.2.2 涵洞结构尺寸确定 (51)5.3 卧管末端消力池 (51)6 细部结构设计 (52)6.1防渗系统 (52)6.1.1 非溢流坝段 (52)6.1.2 溢流坝段 (53)6.2 坝体分区及材料 (53)6.2.1主要建坝石料与胶结材料 (53)6.2.2 坝体分区与标号 (53)6.3 坝顶构造 (55)6.4 坝体分缝与止水 (56)6.4.1 坝体分缝 (56)6.4.2 横缝止水 (56)6.5 坝体廊道与排水系统 (57)6.5.1 灌浆平台 (57)6.5.2 梯级放水设备 (57)6.5.3 检查与排水廊道 (57)6.5.4 排水系统 (58)结束语 (59)参考文献 (60)附录 (61)致谢 (62)1 总论1.1 工程总说明广西龙门水库工程属于小（1）型，工程等别为IV。
—1 浆砌石重力坝【材料、构造特点】—2 宽缝重力坝—3 空腹重力坝—4 支墩坝【类型及特点、平板坝、连拱坝、大头坝】一、浆砌石重力坝浆砌石重力坝是用胶结材料和块石砌筑而成的。
特点①就地取材；水泥用量少（比混凝土重力坝节省50%左右），因而发热量低，可不采取温控措施，不设纵缝，可增加坝段宽度；③不需立模，施工干扰少；④施工技术易为群众掌握，便于组织人工进行施工。
⑤人工砌筑，施工质量难于控制；⑥砌体孔隙率较大，需另设防渗设备。
（一）浆砌石重力坝的材料（1）石料石料是坝体的主要建筑材料，它的性能和形状对砌体的 强度起主要作用。
不同的坝高和不同的砌筑部位对石料 的要求有所不同。
一般要求上坝石料为质地均匀、无裂缝、不易风化、坚 硬密实、表面清洁的新鲜岩石。
抗压强度为3×104kPa～4×104kPa。
块石最小边长不小于20～30cm，长边尺寸不得大于短 边的三倍。
浆砌石坝的上、下游表面多用条石砌筑，条 石长度一般约为高、宽的2～3倍。
（2）胶结材料常用的胶结材料有水泥砂浆、细石混凝土和混合砂浆。
1）水泥砂浆由水泥、砂和水拌和而成。
常用于砌筑条石， 砂浆强度等级有M7.5、M10等；2)细石混凝土是由水泥、砂、细石和水，按一定配合比拌和而成的。
一级配细石混凝土，石料粒径为0.5cm～2.0cm， 细石用量约为砂石总量的30%～50%；3)混合砂浆是在水泥砂浆中掺入一定比例的石灰或粘土等。
混合砂浆一般用于坝体的水上部分和次要部位。
常用的混合砂浆有水泥石灰砂浆、水泥烧粘土砂浆、水泥粘土砂浆 等。
（二）浆砌石重力坝的构造特点（1）坝体防渗设施①浆砌条石水泥砂浆勾缝防渗层②混凝土防渗层（2）溢流面的衬护为使水流顺畅下泄，避免坝面产生空蚀和冲刷，浆砌 石坝溢流面应加以衬护。
（3）坝体分缝一般不设纵缝；横缝间距一般为20~30m，且不宜大 于50m。
二、宽缝重力坝宽缝重力坝是将相邻坝段间 的横缝部分地拓宽（仅在上 游端和下游端闭合）的重力 坝。
目录一、基本资料................................... - 1 -1.1工程概况................................... - 1 -1。
2设计基本资料.............................. - 4 -1。
3水库特征表................................ - 6 -1。
4电站建筑物基本数据........................ - 7 -二、剖面设计..................................... - 8 -2。
1坝顶高程: ................................. - 8 -2。
2波浪要素.................................. - 8 -2.3坝顶宽度.................................. - 13 -2。
4坝坡的确定。
............................. - 13 -2。
5坝体的防渗排水。
......................... - 13 -2。
6拟定非溢流坝基本剖面如图所示............. - 14 -2.7荷载计算及组合............................ - 14 -三、挡水坝稳定计算.............................. - 16 -3.1荷载计算.................................. - 16 -3.2稳定计算.................................. - 20 -四、挡水坝应力计算：............................ - 21 -4。
1坝址抗压强度极限状态计算: ................ - 21 -4.2坝体上下游面拉应力正常使用极限状态计算.... - 24 -五、重力坝的地基处理............................ - 25 -5。

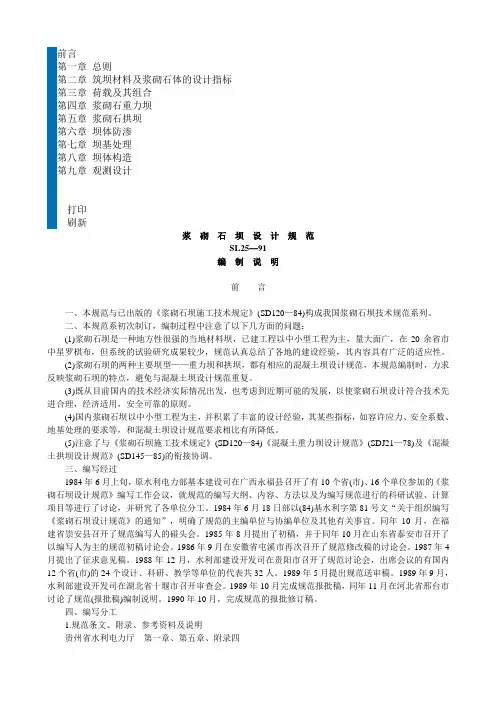

前言第一章总则第二章筑坝材料及浆砌石体的设计指标第三章荷载及其组合第四章浆砌石重力坝第五章浆砌石拱坝第六章坝体防渗第七章坝基处理第八章坝体构造第九章观测设计打印刷新浆砌石坝设计规范SL25—91编制说明前言一、本规范与已出版的《浆砌石坝施工技术规定》(SD120—84)构成我国浆砌石坝技术规范系列。
二、本规范系初次制订，编制过程中注意了以下几方面的问题：(1)浆砌石坝是一种地方性很强的当地材料坝，已建工程以中小型工程为主，量大面广，在20余省市中星罗棋布，但系统的试验研究成果较少，规范认真总结了各地的建设经验，其内容具有广泛的适应性。
(2)浆砌石坝的两种主要坝型——重力坝和拱坝，都有相应的混凝土坝设计规范，本规范编制时，力求反映浆砌石坝的特点，避免与混凝土坝设计规范重复。
(3)既从目前国内的技术经济实际情况出发，也考虑到近期可能的发展，以使浆砌石坝设计符合技术先进合理，经济适用，安全可靠的原则。
(4)国内浆砌石坝以中小型工程为主，并积累了丰富的设计经验，其某些指标，如容许应力、安全系数、地基处理的要求等，和混凝土坝设计规范要求相比有所降低。
(5)注意了与《浆砌石坝施工技术规定》(SD120—84)《混凝土重力坝设计规范》(SDJ21—78)及《混凝土拱坝设计规范》(SD145—85)的衔接协调。
三、编写经过1984年6月上旬，原水利电力部基本建设司在广西永福县召开了有10个省(市)、16个单位参加的《浆砌石坝设计规范》编写工作会议，就规范的编写大纲、内容、方法以及为编写规范进行的科研试验、计算项目等进行了讨论，并研究了各单位分工。
1984年6月18日部以(84)基水利字第81号文“关于组织编写《浆砌石坝设计规范》的通知”，明确了规范的主编单位与协编单位及其他有关事宜。
同年10月，在福建省崇安县召开了规范编写人的碰头会。
1985年8月提出了初稿，并于同年10月在山东省泰安市召开了以编写人为主的规范初稿讨论会。
第一部分设计说明书1 概述1.1工程地理位置大华桥水电站位于云南省怒江州兰坪县兔峨乡境内澜沧江上游河段上，距兰坪县城77km，是澜沧江干流水电基地上游河段规划的八座梯级电站中的第六级，电站距黄登水电站约40km；下邻距苗尾水电站约60km。
1.2流域概况澜沧江是湄公河上游在中国境内河段的名称，藏语拉楚，意思为“獐子河”。
它也是中国西南地区的大河之一，是世界第六长河，亚洲第三长河，东南亚第一长河。
澜沧江源出青海省唐古拉山，源头海拔5200米，主干流总长度2139千米，澜沧江流经青海、西藏和云南三省，在云南省西双版纳傣族自治州勐腊县出境成为老挝和缅甸的界河，后始称湄公河。
湄公河流经老挝、缅甸、泰国、柬埔寨和越南，于越南胡志明市流入中国南海。
1.3水文气象资料（1）洪峰流量根据水文分析，各频率下的洪水流量列入下表所示。
表1.3-1 下坝址各频率洪水成果表（2）洪峰单位过程线依据观测资料，88个小时的单位洪峰流量如表1.3-2所示，其过程线如图1.3-1所示。
表1.3-2 坝址单位洪水过程表图1.3-1 单位洪水过程线（3）水库水位~库容关系表1.3-3 水位~库容曲线0 20 40 60 80 100120 0816243240485664728088流量（%）时间（h ）图1.3-2 水位~库容曲线（4）坝址水位流量关系表1.3-4 坝址水位流量关系表00.51 1.52 2.53x 104库容（万m 3）水位（m ）（5）其它资料1）坝址区地震基本烈度为Ⅵ度2）风速及风区长度：重现期为50年的年最大风速为30.5m/s ，多年平均最大风速为16.3 m/s 计算，风区长度为400m ；3）淤沙情况：坝前淤沙高程为1406.9m ，泥沙浮重度为9.0kN/m 3，内摩擦角s 为15°；1.4坝址区地质构造资料坝址处坝基岩体以中等坚硬的板岩和坚硬的石英砂岩互层为主，二者比例基本为1：1，层面闭合，结合紧密，微风化岩体完整性较好（RQD 为50%~70%），从岩体强度、抗变形能力上石英砂岩较好，而板岩较差。
第一章基本资料1、1工程概况及工程目的1、1、1地理概况×县位于东径108、北纬30的温带地区，全县地域面积2167平方公里，人口百万，耕地面积九十万亩。
全县属西北向东南倾斜的丘陵区，境内最高海拔1450米，最低海拔150米。
县区内山地及深丘占74%，其余为分布于中南部的浅丘地。
该县是以产粮为主的农业大县，主要产粮区分布于南部及中部浅丘区。
1、1、2气象与水文全流域属亚热带湿润季风气候，具有冬暖、春早、夏热、秋雨、湿度大的特点，多年平均降雨量为1239mm，多年平均气温20左右，无霜期长，多年平均最大风速16m/s，最大风速28m/s，水库吹程1.5公里。
流域内平均径流深约650mm，坝址河道最小月平均流量0.11m3，河道纵坡16.89%，多年平均含沙量2kg/m3，淤沙干容重为13kn/m3，孔隙率0.4的摩擦角为18。
1、1、3工程地质流域地质属侏罗系重庆绕上沙溪庙组砂岩。
坝址区位于锣鼓峡背斜西翼，东距背斜约5公里，出露地层为砂岩，该砂岩为中粗粒结构，主要成份为石英，长石及少量云母，岩层走近南北，倾向西，倾角22°～35°，为单斜地层，坝址区内未发现断层，但节理裂隙较发育，强透水带埋存较深，最大可达40米，一般为15～30米。
主要节理有三组，一组是走向东北，倾向东南，倾角65°～80°；二组走向同一组，倾角约30°；三组走向北西，倾向东，倾角30°。
坝址岩层风化较浅，岸坡2～4米，河床1～3米。
基岩极限抗压强度40700kpa，软化系数0.5，抗剪强度7200kpa，内摩擦角40°。
河谷地带多有第四系现代河流冲积层或崩坡积物，岸坡强风化带深度一般大于河床部。
库区地质条件良好，未发现有滑坡及崩塌等不利地质现象，岸坡稳定，抗渗性较好。
坝址区砂岩裸露，河床砂岩块石遍布，质量坚硬，储量丰富。
1、1、4地形条件坝址区属丘陵地形，高程388～445米，相对高差约67米，河谷岩层定向发育，河流平直，流向南西，流水常年不断，丰水期河面宽约15～20米，河谷左岸坡度较缓，坡角30°，右岸稍陡，坡角35°,属较为宽浅的不对称梯形河谷。
坝址左岸上游100米处有一小河沟，但两岸崩坡积物较厚，再往上游地势开阔为一场镇所在地，下游150M处有一落差为2米的天然跌水，且也势开阔，河谷较宽。
1、1、5工程目的拟在×县中南部的西北方向兴建三合水库，该处地理位置高，便于自流灌溉中南部片；流域内雨量丰沛，水量充足，库区地形地质条件好；建筑材料丰富，劳动力充足。
1、2设计基本资料1、2、1工程等级本水库总库容3700万m3。
根据现行《水电枢纽工程等级划分及设计安全标准》（DL5180-2003），按水库总库容确定本工程为中型三等工程。
枢纽主要建筑物挡水、泄水、取水建筑物为三级建筑物，施工导流建筑物为四级建筑物。
1、2、2特征高程及库容水库校核洪水位425.10米，下游水位391.00米水库设计洪水位423.70米，下游水位390.00米水库正常蓄水位420.50米，下游无水死水位399.50米淤沙高程397.00米河床高程388.00米校核下泄流量630设计下泄流量380总库容3700万方有效库容2500万方放水洞设计流量6放水洞最低正常工作水位406米放水洞进口底高程400米1、2、3有关计算参数砌体与地基之间的摩擦系数f=0.58砼与地基之间的摩擦系数f=0.60砼与基岩抗剪断fk’=1.0ck’=0.7mpa坝基岩石承载力fkk=20mpa砼容重r砼=241、2、4设计依据《混凝土重力坝设计规范》SL319—2005《水工建筑物荷载设计规范》DL5077—1997《浆砌石坝设计规范》SL 25—91《水工隧洞设计规范》SL279—2002《水利水电工程等级划分及洪水标准》SL252—2000 《水利水电工程进水口设计规范》DL 285—2003《水闸设计规范》SL265-2001《水工建筑物抗震设计规范》SL203—97第二章枢纽布置2、1坝轴线选择坝址处河谷呈“U”型，两岸地形不很对称，左岸坡度较缓，坡角30°，右岸稍陡，坡角35°，河谷高程一般在388.00M～389.50M之间，地势平缓，丰水期河面宽约15M～20M。
坝址区地层基本上为砂岩，该砂岩为中粗粒结构，主要成份为石英，长石及少量云母，岩层走近南北，倾向西，倾角22°～35°，为单斜地层，坝址区内未发现断层，但节理裂隙较发育，强透水带埋存较深，最大可达40M，一般为15 M～30M。
主要节理有三组，一组是走向东北，倾向东南，倾角65°～80°；二组走向同一组，倾角约30°；三组走向北西，倾向东，倾角30°。
岩层风化较浅，岸坡2M～4M，河床1M～3M。
坝址区河谷形状在立面上呈梯形，在平面上呈“K”形，初选坝轴线在“K”字中央，此处河谷相对较窄，仅15 M左右，适宜筑坝，但左岸坡度较右岸坡度大，河谷呈不对称形状，在高程425.00M处，河谷宽度约为155M，在初选坝轴线下游50M也即“K”字下端处，河谷宽度略大，约为20M，但两岸山坡比较对称，在高程425.00M 处，河谷宽度约为140M，此处筑坝工程量增加不多，但两岸岸坡对称，坝体受力均匀，是第二个坝轴线的选择之地。
因此，本设计选择第二坝轴线为大坝位置。
图2—1 坝轴线示意图2、2坝型确定2、2、1坝型初选坝轴线处河床虽然较窄，但随高程的增高两岸便趋于平坦，整个河谷较宽，不适宜建造拱坝，因而首选时就排除拱坝。
可以选择的坝型有重力坝、土石坝、面板堆石坝。
坝型之一——重力坝：优点：安全可靠，设计及施工简单，对地形和地质条件的适应性较好，对地基要求不太高，适于各种气候条件下的修建，受冻害影响较小；工程经验丰富，维护修理费用低；施工导流和永久性泄洪问题容易解决。
缺点：体积大，消耗水泥、石料较多；材料强度不能充分发挥；坝底扬压力较大；混凝土水化热较大，温控措施较高。
坝型之二——土石坝：优点：就地取材，节约材料；能很好的适应较差的地质条件，抗震性较好，结构简单，工作可靠，使用寿命长。
缺点：坝坡较小，工程量较大；坝顶不能过水，需要另加泄水建筑物；施工导流不方便；对坝的防渗要求较高；沉降问题存在。
坝型之三——面板堆石坝：优点：对自然条件有广泛的适应性，对地基要求比混凝土坝低，可适应不均匀沉降，抗震性能好，施工不受气候限制；就地取材，可节约水泥、木材和钢材等重要建筑材料；机械化施工，可加速建坝，减小投资；可策划能够手承受水头不太大的坝顶溢流；结构简单。
缺点：堆石坝属于散粒坝体，需修建溢洪道或隧洞进行泄洪，而这些泄洪设施会加大枢纽的投资和工程量；施工中的导流问题难以解决。
结合该处的地址条件简单而良好，河谷较为宽广，在经济和技术成熟的前提下，优选重力坝。
2、2、2 重力坝坝型的进一步选择从坝型初选的比较中可看出重力坝构造简单，施工和设计的难度较小，且有大量的工程事例可供参考，经验丰富。
而其他的坝型都有共同的缺点：施工复杂，设计难度大。
重力坝有三种坝型进行比选，分别为：常态混凝土重力坝、碾压混凝土重力坝、浆砌石重力坝，他们之间的比较列于下表：表2—1 重力坝各种坝型比较本工程坝址区砂岩块石储量丰富，且强度均能满足砌体的基本要求，为施工方便，节约工程造价，综上所述，最后确定坝型为浆砌石重力坝。
2、3枢纽组成建筑物及相互位置2、3、1挡水建筑物由2、2分析知，采用浆砌石重力坝。
2、3、2泄水建筑物重力坝的泄水方式有多种，一般采用河岸溢洪道、开敞式溢流、孔口式溢流，分别将其特点和适用条件列于下表：表2—2 泄水方式比较由于本枢纽使用的是浆砌石重力坝，从经济和施工方面考虑，拟采用开敞式溢流的泄水方式来宣泄洪水。
2、3、3取水建筑物取水建筑物是本工程功能实现的重要设备之一，由于取水流量较小，仅为6 M3/S，为方便起见采用坝身泄水孔，考虑到下游灌区在左岸，取水建筑物也布置在左岸。
据泄水孔中的水流的状态，可分为无压孔和有压孔，下面就对这两种方式进行比选：表2—3 有压孔和无压孔的比较由于本工程为浆砌石重力坝，相对于其他坝型坝身厚实，采用无压管可以提高泄流能力，而通过设计可以解决气蚀等问题，做到扬长避短。
从目前国内外已建成和正在建设的工程来看，无压深孔选用较多，工程经验丰富，工程技术相对成熟。
决定采用无压深孔。
综上所述，使用无压深孔来作为取水建筑物的坝身泄水孔。
2、3、4枢纽布置2、3、4、1枢纽布置的基本原则挡水建筑物通常布置成直线，使坝轴线最短，坝身体积最小；泄水建筑物，对于溢流坝，其前沿应正对上游来水主方向，以使坝前流速均匀分布，在其两端用边墩和导墙与非溢流坝段隔开；坝身泄水孔可布置在非溢流坝段，也可布置在溢流坝段，设计时根据泄水孔的性质、性能、功能作相应调整；其它建筑物可根据需要来确定。
2、3、4、2枢纽布置的方案比较选择根据上述基本原则，现拟订两个方案：表2—4 枢纽布置方案比较经过上面的比较，方案一明显优于方案二，确定选用方案一。
图2—2 枢纽布置方案一图2—3 枢纽布置方案二第三章 主要建筑物设计3、1重力坝剖面设计重力坝剖面设计的主要原则是：满足稳定和强度要求，保证大坝的安全；尽可能节省工程量，力求获得最小剖面尺寸，造价最低；结构合理，利于施工，方便维修；运行方便。
已知本工程坝址区河谷高程为388.00M ，坝址区岩层风化较浅，岸坡2M ～4M ，河床1M ～3M ，河床段坝基开挖深度平均取 3.0M ，则坝底高程Z基=388.00－3.00=385.00M ，水库最高蓄水位于425.10M ，则水位高度H=425.10－385.00=40.10M 。
3、1、1重力坝基本剖面的拟定重力坝的基本剖面是指坝体在承受自重、水压力和扬压力三项主要荷载作用下，满足稳定和强度要求，并使工程量最小的的剖面。
本工程主要对非溢流坝段剖面进行经济设计，非溢流坝段的基本断面为三角形，其顶点高程在上游校核洪水位处，根据以往工程经验，对基本三角形稍作变化，在上游面布置一个折坡，上部铅直下部向上游倾斜，折坡点高程一般在11()32H 处（H 为基本三角形的高度），也即在398.37M ～405.05M 处，考虑到放水洞进口底高程为400.00M ，拟定折坡点高程在400.00M ，如图3—1。
