112研究与探索Research and Exploration ·工艺与技术中国设备工程 2018.11 (上)国内的科研院所使用的天然气分析仪，主要采用的是美国安捷伦公司生产的HP5890/6890/7890气相色谱仪，此仪器配有专用控制及数据处理软件，采用EPC （电子气动控制）功能实现了仪器全程的载气流量和载气压力的数字可视化控制，通过阀切换技术实现样品分离和检测过程的时间组合，只需一次进样即可完成天然气组成分析（通常可以分析到C 10），极大减少了分析误差，提高了分析结果的重现性和准确度。
国内许多分析仪器厂家按照GB/T 13610-2007《天然气的组成分析 气相色谱法》进行仪器配置来完成天然气的组成分析，仪器主要配有三阀三柱、双检测器（TCD、FID）信号自动切换等，同时配有色谱工作站进行色谱分析信号的采集、积分计算、谱图和分析结果的输出。
经过对国内外天然气分析仪的工作原理进行研究分析，结合天然气分析的技术要求，对一台SQ-206型气相色谱仪进行了技术改造，采用了二阀三柱、单检测器TCD（热导检测器）实现了一次进样快速分析天然气常量组分的气相色谱法，在15分钟内能完成天然气中N 2、CO 2、C 1~C 6的分析。
为了提高数据分析的重现性，在样品出口处安装了转子流量计，保证每次的相同进样量；同时在进样器前加装了样品气化器，通过控制进样阀2就能实现对液化石油气和液化天然气的组成分析。
1 实验仪器及设备（1）气相色谱仪：SQ-206型，带有热导检测器、样品气化器、转子流量计和样品定量管，装有二阀三柱，阀柱连接和分析气路。
（2）数据处理机：N2000双通道色谱工作站，具有数据采集、积分计算、输出谱图和结果的功能。
（3）取样钢瓶：取气体样品用，耐压2MPa，容积2L。
（4）标气：北京分析仪器厂生产，组分：O 2、N 2、C H 4、C 2H 6、C O 2、C 3H 8、i C 4H 10、n C 4H 10、iC 5H 12、nC 5H 12、C 6H 14，组分含量以摩尔分数（M%）表示。
天然气组分分析报告天然气是一种重要的能源资源，其组分分析对于天然气的开发利用具有重要的意义。
天然气主要由甲烷、乙烷、丙烷、丁烷等碳氢化合物组成，同时还含有少量的氮气、二氧化碳、硫化氢等成分。
天然气的组分分析可以通过多种方法进行，包括色谱分析、质谱分析、红外光谱分析等。
首先，色谱分析是一种常用的天然气组分分析方法。
通过色谱仪可以将天然气中的各种成分分离出来，然后根据各成分在色谱柱中的保留时间来确定其相对含量。
色谱分析具有分离效果好、分析速度快的特点，因此被广泛应用于天然气组分分析领域。
其次，质谱分析也是天然气组分分析的重要手段。
质谱仪可以将天然气中的各种成分分子进行离子化，然后根据它们的质荷比来进行分析鉴定。
质谱分析具有高灵敏度、高分辨率的特点，可以对天然气中微量成分进行准确分析。
另外，红外光谱分析也是天然气组分分析的常用方法之一。
通过红外光谱仪可以对天然气中的各种成分进行光谱分析，根据它们在红外光谱上的吸收峰来进行鉴定。
红外光谱分析具有快速、无损、准确的特点，因此在天然气组分分析中得到广泛应用。
在天然气组分分析过程中，需要注意样品的采集和处理。
样品的采集需要保证样品的代表性和完整性，避免外界污染的影响。
样品的处理需要遵循相应的标准和方法，以确保分析结果的准确性和可靠性。
综上所述，天然气组分分析是天然气开发利用过程中的重要环节，其结果对于天然气的质量评价和加工利用具有重要的指导意义。
各种分析方法各有特点，可以相互补充，共同保障天然气组分分析的准确性和全面性。
希望本文的内容能够对天然气组分分析的相关人员有所帮助。
操作手册PGA 3500便携式 3-Gas IR分析仪在使用此仪表之前，请务必仔细阅读，理解，按照手册的说明操作。
如果用户没有按照说明操作而造成仪器损坏，责任自负。
在任何时候，当你在使用此仪器碰到问题请给我们来电话，我们将会竭力支持您Super Systems （china） Inc.SSi（中国）上海.长宁区仙霞路335号TEL: +86-21-52065701+86-21-52065701Fax: +86-21-52062599SSi Manual 4559 Page 1 of 28 3-Gas Analyzer PGA3500目录PGA 3500 操作说明 (3)介绍 (3)规格 (3)基本操作说明 (4)键盘布局 (4)分析仪启动程序 (4)过滤系统 (5)电池 (5)菜单项目 (6)菜单编号的说明 (7)IR总画面 – Menu Page 2 (8)红外法测量碳势 (IR %C) (9)氧探头测碳势 (PB % C) (9)什么是一氧化碳系数(COF)或者工艺系数(PF)? (10)COF / PF推荐值 (10)取样泵控制 - Menu Page 4 (11)设置显示屏 – Menu Page 5 (12)帮助页面 - Menu Page 6 (12)语言选择 – Menu Page 8 (13)电池状态 – Menu Page 9 (14)About/Sign-On – Menu Page 10 (15)Revision Display – Menu Page 11 (15)Logged Data Start Date – Menu Page 12 (16)Logged Data File – Menu Page 13 (16)通讯端口设定 - Menu Page 17 (19)调零 – Menu Page 18 (20)O2 单元校验 – Menu Page 19 (21)计算系数 - Menu Page 23 (22)测量范围校准 – Menu Page 24 (23)设置密码 - Menu Page 25 (24)IP地址设定- Menu Page 26 (25)PGA3500典型诊断应用 (26)吸热型气体发生器的诊断 (26)热处理炉-氮/甲醇分解气 (26)热处理 –控制氧探头 (26)燃烧 – 燃烧平衡 (26)SSi Manual 4559 Page 2 of 28 3-Gas Analyzer PGA3500PGA 3500 操作说明介绍PGA3500是一个便携的3-气红外分析仪（加测氧单元），它可以测量CO，CO2，CH4这些在吸热性气体发生器中的典型气体。
气相色谱仪用途和分析一、气相色谱仪用途和应用领域主要有以下方面：石油和石油化工分析：油气田勘探中的化学分析、原油分析、炼厂气分析、模拟蒸馏、油料分析、单质烃分析、含硫/含氮/含氧化合物分析、汽油添加剂分析、脂肪烃分析、芳烃分析。
环境分析：大气污染物分析、水分析、土壤分析、固体废弃物分析。
食品分析：农药残留分析、香精香料分析、添加剂分析、脂肪酸甲酯分析、食品包装材料分析。
药物和临床分析：雌三醇分析、儿茶酚胺代谢产物分析、尿中孕二醇和孕三醇分析、血浆中睾丸激素分析、血液中乙醇/麻醉剂及氨基酸衍生物分析。
农药残留物分析：有机氯农药残留分析、有机磷农药残留分析、杀虫剂残留分析、除草剂残留分析等。
精细化工分析：添加剂分析、催化剂分析、原材料分析、产品质量控制。
聚合物分析：单体分析、添加剂分析、共聚物组成分析、聚合物结构表征/聚合物中的杂质分析、热稳定性研究。
合成工业：方法研究、质量监控、过程分析。
二、分析实例：（一）天然气常量分析：选用热导检测器，适用于城市燃气用天然气O2、N2、CH4、CO2、C2H6、C3H8、i-C40、n-C40、i-C50、n-C50等组分的常量分析。
分析结果符合国标GB10410.2-89。
（二）人工煤气分析：选用热导检测器、双阀多柱系统，自动或手动进样，适用于人工煤气中H2、O2、N2、CO2、CH4、C2H4、C2H6、C3H6等主要成分的测定。
分析结果符合国标GB10410.1-89。
（三）液化石油气分析①：选用热导检测器、填充柱系统、阀自动或手动切换，并配有反吹系统，适用于炼油厂生产的液化石油气中C2-C4及总C5烃类组成的分析（不包括双烯烃和炔烃）。
分析结果符合SH/T10230-92。
液化石油气分析②：选用热导检测器，填充柱系统、阀自动或手动切换，并配有反吹系统，适用于液化石油气中C5以下气态烃类组分的分析（不包括炔烃）。
分析结果符合GB10410.3-89。
（四）炼厂气分析：选用热导和氢焰离子化检测器，填充柱和毛细管柱分离，通过多阀自动切换，信号自动切换，实现一次进样，多维色谱分析，快速分析H2、O2、N2、CO2、CO、C10-C60、C2二-C4二及C6以上烃等组分。
天然气组分分析报告1. 引言天然气是一种重要的能源资源，广泛应用于工业、家庭和交通等领域。
了解天然气的组分成分对于合理利用和管理天然气资源至关重要。
本文将分析天然气的组分成分，并提供相应的分析结果。
2. 实验目的本次实验的目的是通过分析天然气的组分成分，了解其主要成分的含量情况，为天然气的利用提供参考。
3. 实验方法本实验使用了以下步骤来分析天然气的组分成分：3.1 样品采集从天然气供应管道中采集样品，并进行密封保存，以避免组分成分的改变。
3.2 样品准备将采集到的天然气样品转移到实验室中，并进行适当的处理，以提取出待分析的组分成分。
3.3 气相色谱分析使用气相色谱仪对待分析的天然气样品进行分析。
通过气相色谱仪，可以分离出各个组分成分，并测量其相对含量。
3.4 数据处理根据气相色谱仪的分析结果，对各个组分成分的相对含量进行统计和计算。
4. 实验结果根据实验的分析结果，得到了以下天然气的组分成分分析结果：•甲烷 (CH4)：占总体积的70%•乙烷 (C2H6)：占总体积的10%•丙烷 (C3H8)：占总体积的8%•正丁烷 (n-C4H10)：占总体积的6%•异丁烷 (i-C4H10)：占总体积的3%•其他成分：占总体积的3%5. 结论根据实验结果分析，天然气的主要组分成分是甲烷、乙烷、丙烷、正丁烷和异丁烷。
其中，甲烷是主要的成分，占总体积的70%。
这些数据对于天然气的利用和管理具有重要意义。
6. 建议根据天然气的组分分析结果，可以采取以下措施来合理利用和管理天然气资源：•提高天然气的利用效率，减少能源浪费；•加强天然气的储存和输送技术，确保供应的稳定性；•推动天然气替代传统能源，减少对化石能源的依赖；•加强天然气的环保应用，减少对环境的影响。
7. 总结本文通过对天然气的组分成分进行分析，得出了天然气的主要组分含量，并提出了相应的利用和管理建议。
天然气是一种重要的能源资源，合理利用和管理对于能源的可持续发展至关重要。

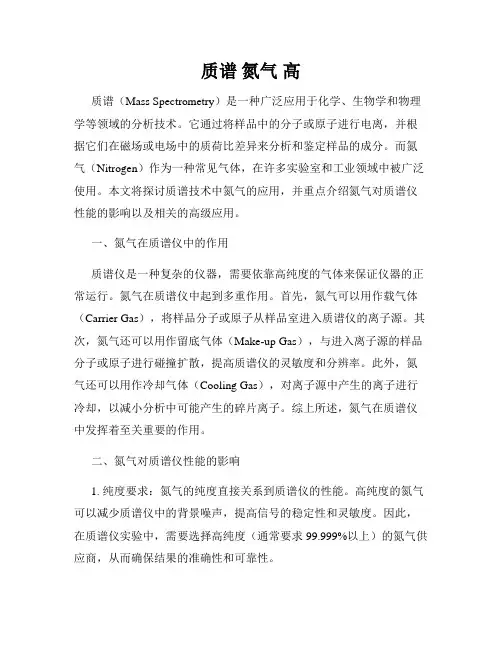

质谱氮气高质谱（Mass Spectrometry）是一种广泛应用于化学、生物学和物理学等领域的分析技术。
它通过将样品中的分子或原子进行电离，并根据它们在磁场或电场中的质荷比差异来分析和鉴定样品的成分。
而氮气（Nitrogen）作为一种常见气体，在许多实验室和工业领域中被广泛使用。
本文将探讨质谱技术中氮气的应用，并重点介绍氮气对质谱仪性能的影响以及相关的高级应用。
一、氮气在质谱仪中的作用质谱仪是一种复杂的仪器，需要依靠高纯度的气体来保证仪器的正常运行。
氮气在质谱仪中起到多重作用。
首先，氮气可以用作载气体（Carrier Gas），将样品分子或原子从样品室进入质谱仪的离子源。
其次，氮气还可以用作留底气体（Make-up Gas），与进入离子源的样品分子或原子进行碰撞扩散，提高质谱仪的灵敏度和分辨率。
此外，氮气还可以用作冷却气体（Cooling Gas），对离子源中产生的离子进行冷却，以减小分析中可能产生的碎片离子。
综上所述，氮气在质谱仪中发挥着至关重要的作用。
二、氮气对质谱仪性能的影响1. 纯度要求：氮气的纯度直接关系到质谱仪的性能。
高纯度的氮气可以减少质谱仪中的背景噪声，提高信号的稳定性和灵敏度。
因此，在质谱仪实验中，需要选择高纯度（通常要求99.999%以上）的氮气供应商，从而确保结果的准确性和可靠性。
2. 流量控制：氮气的稳定流量对于质谱仪的正常操作至关重要。
流量过大或过小都会影响仪器的灵敏度和分辨率。
因此，在使用质谱仪时，需要通过气流控制装置精确控制氮气的流量，以满足实验需求。
3. 氮气压力：氮气的压力直接影响分子或原子进入离子源的速度和能量。
合适的氮气压力可以提高离子产量和原子电离效率，进而提高质谱分析的灵敏度。
因此，在质谱仪实验中，需要根据实际情况调整氮气的压力，以达到最佳的分析效果。
三、质谱技术中的高级应用1. 代谢组学：代谢组学是一种研究生物体内代谢产物的组成和变化的技术手段。
质谱技术在代谢组学中有着广泛的应用。
应用气相色谱仪测定天然气组成的分析气相色谱仪是一种用于分析气体混合物中成分的仪器。
它通过将气体混合物分离成不同组分，然后通过检测每个组分的特定性质来确定其浓度。
气相色谱仪被广泛应用于石油化工、环境监测、食品安全等领域。
应用气相色谱仪测定天然气组成是其重要的应用之一。
本文将介绍气相色谱仪测定天然气组成的分析方法和研究进展。
一、天然气的组成天然气是一种主要成分为甲烷的混合气体，同时还含有乙烷、丙烷、丁烷、异丁烷等烃类气体，以及二氧化碳、氮气、硫化氢等不同组分。
天然气的组成对其燃烧性能和利用价值有着重要的影响。
准确测定天然气中各组分的含量是非常重要的。
二、气相色谱仪测定天然气组成的原理气相色谱仪是通过在一定条件下，将气体混合物中的各种组分分离开来，进而测定各种组分的相对含量。
其原理是利用气相色谱柱对于物质分子的分子大小、极性、相对亲和性等特性的差异，使得在气相色谱柱中各种组分分异出来，形成不同的峰。
检测器对不同峰的信号进行检测并记录，再根据标准物质的色谱曲线，求出各种组分的相对含量。
三、气相色谱仪测定天然气组成的方法1. 样品采集样品采集是气相色谱分析的第一步，对于天然气样品的采集需要使用专门的采气罐，并在采集过程中，严格控制温度和压力，避免组分的改变。
还需要对样品进行密封保存，以免样品中组分的挥发和迁移。
2. 样品预处理对于采集到的天然气样品，由于其中的水分和杂质等会对气相色谱仪的分析结果产生影响，因此需要进行预处理。
一般来讲，通过使用气相色谱前处理仪器，将样品中的水分和杂质去除，保证样品的纯净性。
3. 气相色谱分析经过预处理的样品被输入到气相色谱仪中，经过色谱柱的分离作用，得到不同组分的峰。
常用的色谱柱有聚四氟乙烯、聚醚和聚酯等材料制成，具有良好的热稳定性和化学稳定性，能够有效分离天然气中的各种组分。
检测器检测到不同峰的信号，并转换成电信号，记录在色谱图谱上。
最后根据标准物质的色谱曲线，求出各种组分的相对含量。
高酸气田中气体组分分析仪的应用【摘要】本文通过对普光气田在用天然气流量计的应用情况分析，引出了普光气田天然气计量中组分分析所使用的设备—气相色谱分析仪的应用情况，并详细阐述了气相色谱分析仪在普光气田计量系统的使用现状和维护办法。
虽然在高酸气田酸气计量中，使用色谱分析仪对原料酸气组分进行分析，仍处在运用的初级阶段，且存在一些未解决的问题，但就目前来讲，我们的使用仍然是最好的选择，并且我们将一如既往的继续探索下去。
【关键词】硫化氢天然气计量色谱分析仪1 引言普光气田是迄今为止中国规模最大、丰度最高的特大型整装海相气田之一。
普光气田的气质特殊，属高含硫化氢和二氧化碳性气田，其中硫化氢含量为15.16%，二氧化碳含量为8.64%。
由于气质特殊在计量上使用的是高级孔板阀差压计量法，而其中流量计算过程中使用的计量组分参数则是由气相色谱分析仪分析得出。
以下主要分析一下气相色谱分析仪的使用情况，以及目前所运用的维护办法和规律。
2 色谱分析仪在普光气田使用的必要性普光气田采气厂使用的原料酸气计量仪表是由emerson生产的floboss 103流量计算机，该流量计算机的流量计算是以流量守恒定律和流动连续性方程为基础的，通过测量节流装置前后差压来计量天然气流量。
其流量计算公式为（见公式1）：（式1）式子：qv——工况下的体积流量，m3/sc——流出因数，无量纲β=d/d——无量纲d——工况下孔板开孔直径，mmd——工况下上游管道内径，mmε——可膨胀因数，无量纲△p——孔板前后的差压值，paρ1——工况下流体的密度，kg/ m3由以上计算公式可知，工况下流体密度值ρ1的求解，对于整个流量计算十分关键。
使用由siemens公司提供的maxum ⅱ型气相色谱分析仪对原料酸气组分进行分析，将分析出的气体组分上传至计算机内置模块，流量计算机根据其内置模块中天然气相对密度的计算程序进行计算，便可得出流体密度值ρ1。
（见图1）通过floboss 103流量计的计算，气田实现了对原料酸气的实时计量，因此使用气相色谱分析仪对气体组分进行分析，就成为了必然选择。
考虑到气相色谱分析仪是使用在具有高含硫性质的普光气田，因此必须将其安装在取样点附近，而且色谱仪还要具有防爆功能。
（1）色谱分析仪选用的是空气浴加热炉，其最高炉温可达225℃。
空气浴加热炉具有循环流动的热空气兼吹扫和正压防爆作用，在普光气田特殊的工况条件下，能够最大限度防止带有高浓度硫化氢的酸性原料气进入柱箱，对色谱柱表面进行腐蚀；并且也有效的预防了在柱箱内高温环境下引发的气体爆炸。
（2）在检测器选用方面，考虑到需要计量的酸气组分中含有大量碳氢化合物，色谱分析仪选用了结构简单、稳定可靠、比较便宜的tcd热导检测器。
（3）普光气田在集气总站的原料酸气计量终端，使用了一台siemens的maxumⅱ型在线气相色谱分析仪，其由rs-485接口和标准的modbus—rtu协议将数据传送至集气总站的站控系统，实现了在scada系统的上位机上，实时读取色谱分析仪的数据。
（见图3）。
（4）在管线的取样箱中，使用了根部球阀、滤过器、气化减压阀；目的是使得样品气在进入气化减压阀之前得以过滤，而后者则是将压力从高压减压至0.4mpa的范围内；气化减压阀开启的加热是防止样品气在减压后发生冰堵，将取样管线堵塞而无法进入色谱；（5）使用纯度为99.99%的氦气和99.99%的氮气为载气，利用载气的流动，运载样品气经过色谱柱进行分析，两种载气都采用一用一备的原则，以保证色谱运行的连续性；（6）每一流路在进入色谱分析小屋的采样单元前，都有一个量程为（0-400）kpa的压力表，以检测流路压力是否在（0.1～0.2）mpa的正常运行范围；且在进入色谱柱之前每一流路都有一套样品预处理单元，其中包括一个过滤器对样品气进行简单的过滤处理，一个流量计以调整流路流量达到要求值；4 日常使用和维护针对普光气田气质较脏，且含有高浓度的h2s和co2，在日常使用和维护时，就必须特别注意流路的堵塞及备件的腐蚀。
（1）由于考虑到普光气田气质较脏，且易腐蚀管路的特性，在平时巡检时，重点需检查取样箱内的气化减压阀是否在设定范围；如若发现减压阀上压力表指数归零，或者超出设定压力，则需要更换压力表以排除压力表问题；在使用过程中，曾出现过更换压力表后压力表显示依然为零的情况，检查滤过器，隔膜污染严重已无法正常取样，采取更换滤过器膜片的维护办法使流路恢复正常。
（2）检查气化减压阀加热是否正常；在使用过程中，曾出现气化减压阀正常工作情况下，流路依然出现结冰堵塞的情况，分析原因为冬季温度较低，且取样流路过长，使温度降低的样品气出现冰堵现象，随即在流路上加装电伴热带，使得流路畅通。
（3）检查进色谱分析仪柱箱前采样单元压力表是否在正常值；在使用过程中，曾出现压力表损坏超出量程的情况，更换压力表后，依然出现压力表超出量程损坏的情况，分析为取样箱减压阀损坏致使流路压力升高，而样品入口的安全阀因样品气质较脏而堵塞，安全阀未在超压时起跳，从而导致了流路压力表的损坏。
（4）检查每条气路流量计在前端供压正常的情况下，是否正常工作显示流量。
（5）检查流路切换的气动球阀是否在时序指令下正常切换。
（6）检查载气压力是否充足。
（7）在maintenance menu菜单中查阅alarms是否出现报警，且详细记录报警代码，并及时处理。
（8）在monitor menu菜单中查阅view results&realtime chroms，查阅谱图曲线及分析结果；主要检查谱图基线是否正常，峰是否正常等，同时对比化验室定期的气样成分分析报告，及时判断色谱分析仪是否故障。
（9）由于普光气田，主体区块与大湾区块气质结构有差异，因此需要对色谱进行每周一次的自动校验，每月定期对色谱进行手动标定，以纠正出现的接受因子偏差。
因此，保证标气的有效和充足，对色谱的准确应用也是十分重要的。
5 所出现问题的检修在普光气田此类高酸气田的恶劣使用环境下，经常出现故障现象及解决办法分析。
（1）tcd检测器热珠损坏。
长期使用在高含硫的恶劣环境下，出现温度加热不稳定的现象。
在日常维护时对谱图进行查看，发现谱图的基线发生了漂移，拆开检测器，发现热珠老化且断裂，表面附着有乌黑色氧化物，疑为氧化反应后出现。
解决办法：切断检测器电源，等温度充分降低后，再切断载气，更换tcd热珠（见图4），打开载气检查盖子的后部与检测器外壳是否有泄漏，在盖子四周边沿抹上“密封脂”，然后将盖子重新安装在检测器外壳上。
在重新启动色谱时，应先通载气5-10min，在较低的设定温度下接通温控电源开关，待温度基本稳定后，再将温度调至所需要的设定值。
如果载气因某种原因中断，就必须立即断开桥路电流。
（2）epcm模块损坏。
上位机出现四条流路数据全部丢失的故障情况，根据在 maintence menu菜单中查阅alarms，报警代码为3159，故障诊断报告为epc pic：测量的压力偏差超出相应的最大偏差值。
根据报告描述分析为载气输入不正常所致pid控制通道上没能以所需要的精度成功地控制加热器，故障集中在载气供气和供给加热器加热的载气流量上。
解决办法：检查载气压力是否正常，显示载气供气正常。
在temperature&pressure中查看气路检测压力为-137.49kpa，控制打开ec门，检查epcm模块，发现模块报警指示出现。
使用maxum system 保存色谱配置程序，停色谱分析仪，拆下epc（但不拆下epc气路模块），打开载气检查气路模块是否正常，未发现故障后，正确拆去供电及id跳线，更换epc，恢复线路及设置，重新启动色谱分析仪。
（3）50阀的膜片更换。
在每三个月的例行检查中，拆掉50阀载气入口取压管，对照技术协议中对载气的流量设置要求，分别对左右两套50阀进行载气流量测量，发现流量大小有出入。
解决办法：停色谱分析仪，在主交流电路断路器处，关闭分析仪主交流电源，切断流入到柱箱加热器中的空气，切断载气，切断样气，拆开50阀，对50阀膜片进行更换，再将50阀重新安装到位，打开载气并用验漏液对其进行验漏，直到没有发现泄漏为止。
注释：不要将光滑的顶板、中间板和底板放置在任何磨损面上。
将组件放置在一块没有外部污染物的无绒布上。
（4）色谱柱的活化和更换。
对50阀进行载气流量测量后，发现流量大小有出入，在更换了50阀以后，若测得的流量依然不能吻合，那么就可以判定的是色谱柱有污染的可能，需要对色谱柱进行在线活化处理。
解决办法：停样气进样阀，使用高纯度的载气对色谱柱吹扫，同时提高空气浴的设定温度，使加热器在温度提高的情况下配合活化。
活化吹扫时间保持在8小时。
若活化后测量的载气流量依然无法满足设定值，则要考虑色谱柱已经失效，需要更换色谱柱。
解决办法：打开maintence menu菜单中查阅results and chromatograms，查看谱图的基线是否偏移、出的“峰”是否有丢失、“峰”是否太多或“峰距”太近等情况，如果出现上述情况，再结合前面所做过的检查，那么可以判定为“色谱柱损坏”。
更换色谱柱后，需要使用分析级电子流量计测量载气流量是否与设置值吻合，如果不吻合需要对“epc的压力”和“峰保留时间”进行调整，以免出现谱图不完整现象。
go to sub-menu item 5，adjust flows对照色谱分析仪技术协议中载气流量设置的要求，对epc压力进行设置，直到出口的流量正确为止。
6 结束语由于普光气田介质的特殊性，国内目前尚无开发此类气田的经验。
对于色谱的维护策略基本上是照搬化工厂的经验，很多问题都是在学习和摸索中慢慢解决和总结。
对于现阶段面临的问题主要还集中在使用维护人员的维护技术上。
在线分析仪器的应用和维护是一门高技术，其难度较大、专业性强。
只有重视了日常维护工作，重视维护人员的系统培训和知识更新，才能最终使得色谱仪在高酸气田平稳运行。
参考文献[1] 王森，在线分析仪器手册.北京：化学工业出版社，2008，10月[2] 西门子（中国），maxum ⅱ过程气相色谱仪.上海：西门子（上海）分析仪器工程有限公司[3] 孙金玲，普光气田天然气计量仪表的选择和设计.《自动化仪表》第30卷第3期2009年3月。
