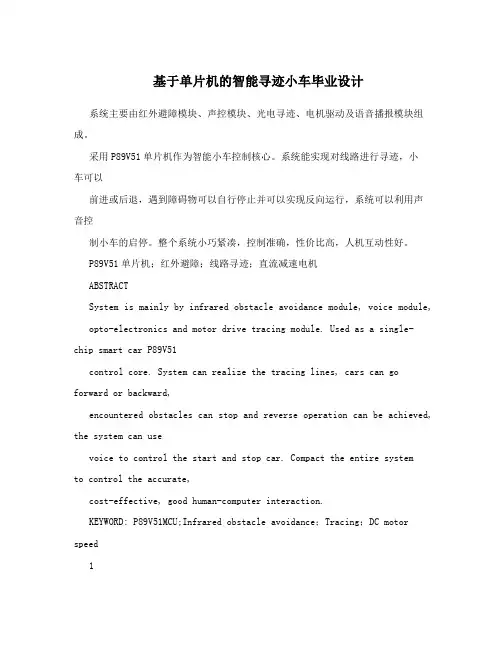

基于单片机的智能寻迹小车毕业设计系统主要由红外避障模块、声控模块、光电寻迹、电机驱动及语音播报模块组成。
采用P89V51单片机作为智能小车控制核心。
系统能实现对线路进行寻迹，小车可以前进或后退，遇到障碍物可以自行停止并可以实现反向运行，系统可以利用声音控制小车的启停。
整个系统小巧紧凑，控制准确，性价比高，人机互动性好。
P89V51单片机；红外避障；线路寻迹；直流减速电机ABSTRACTSystem is mainly by infrared obstacle avoidance module, voice module, opto-electronics and motor drive tracing module. Used as a single-chip smart car P89V51control core. System can realize the tracing lines, cars can goforward or backward,encountered obstacles can stop and reverse operation can be achieved, the system can usevoice to control the start and stop car. Compact the entire systemto control the accurate,cost-effective, good human-computer interaction.KEYWORD: P89V51MCU;Infrared obstacle avoidance；Tracing；DC motor speed11 系统设计 ..................................................................... (1)1.1 设计要求 ..................................................................... .. (1)1.1.1 基本要求...................................................................... . (1)1.1.2 扩展部分...................................................................... . (1)1.2 总体设计方案 ..................................................................... (1)1.2.1 基本模块设计方案论证与比较 (1)1.2.2 系统总体设计方案 ..................................................................... .................. 5 2 单元硬件电路设计 ..................................................................... .. (6)2.1 光电对管寻迹模块 ..................................................................... .. (6)2.2电机驱动电路的设计 ..................................................................... .. (6)2.3红外避障模块 ..................................................................... . (7)2.4 单片机P89V51核心模块 ..................................................................... . (8)2.5 声控电路 ..................................................................... . (8)2.6 语音播报模块 ..................................................................... .. (9)3 系统软件设计 ..................................................................... .. (10)3.1主程序流程图 ..................................................................... (10)3.2 传感器数据处理及寻迹程序流程 ..................................................................... ....11 4 系统测试 ..................................................................... . (12)4.1 硬件测试 ..................................................................... .. (12)4.2 硬件与软件的联机测试 ..................................................................... ................... 12 5 测试数据及实验结果 ..................................................................... .. (13)参考文献 ..................................................................... (14)II1、小车可以自动寻迹在设计好的线路上向前或向后跑。

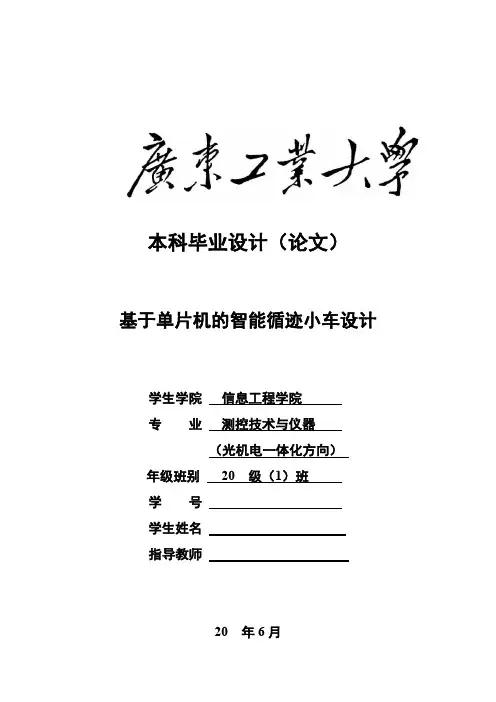

本科毕业设计（论文）基于单片机的智能循迹小车设计学生学院信息工程学院专业测控技术与仪器（光机电一体化方向）年级班别20 级（1）班学号学生姓名指导教师20 年6月摘要自循迹智能小车也是智能行走机器人的一种，智能小车可以适应不同的环境，不受外界温度、湿度、空间以及重力等各种恶劣条件的影响，在人类无法进入或者生存的环境中完成人类无法完成的任务。
本课题是智能循迹小车系统的设计，智能小车的设计涉及传感器技术、电路涉及、程序设计、控制设计等多个方面的知识，是一项综合设计。
设计目标是小车能沿着规划好的黑线行走，不偏离道路。
智能循迹小车以木板车架为承载，包括单片机模块：STC89C52芯片；驱动模块：L298N驱动模块和两个直流电机；循迹模块：红外光电传感器和LM324运算放大器。
红外光电传感器判断是否寻找到黑线，并将产生的电平信号发送至LM324运算放大器，再返回到单片机，单片机根据程序设计的要求做出相应的判断送给电机驱动模块控制小车在黑线上实现前进后退左转右转。
关键词：智能小车，自动循迹，单片机，红外传感器AbstractSelf-tracing smart car is also a kind of intelligent walking robot, intelligent car can adapt to different environments, from outside temperature, humidity, space and gravity and other adverse conditions, in the human can not enter or survive the environment to complete the human Unable to complete the task. This topic is the design of intelligent tracking car system, intelligent car design involves sensor technology, circuit involved, programming, control design and other aspects of knowledge, is a comprehensive design. The design goal is that the car can walk along the planned black line without departing from the road. TheThe following steps: STC89C52 chip; drive module: L298N drive module and two DC motors; tracking module: infrared photoelectric sensor and LM324 operational amplifier. Infrared photoelectric sensor to determine whether to find the black line, and the resulting level signal sent to the LM324 operational amplifier, and then return to the microcontroller, the microcontroller according to the requirements of the program to make the appropriate judgment to the motor drive module control car on the black line Turn forward and turn right.Key words: intelligent car, automatic tracking, single chip, infrared sensor目录摘要 (2)Abstract (3)第1章绪论 (6)1.1 引言 (6)1.2 题目研究目的及意义 (6)1.3 国内外研究状况 (7)1.3.1 国外发展状况 (7)1.3.2 国内发展状况 (8)第2章系统硬件设计 (10)2.1 循迹小车整体方案设计 (10)2.2 STC89C52单片机介绍 (12)2.3 红外光电传感器TCRT5000及LM324运算放大器组成的循迹模块 (15)2.3.1 TCRT5000的介绍 (15)2.3.2 LM324的介绍 (16)2.3.3 循迹模块原理图 (18)2.4 电机驱动模块 (18)2.4.1 L298N驱动电路逻辑真值表 (19)2.4.2 L298N驱动模块电路原理图 (20)2.4.3 L298N集成H桥芯片,引脚图 (20)2.4.4 L298N引脚功能表 (21)2.4.5 L298N驱动电路运行参数 (22)2.5 电源模块 (22)第3章系统软件设计 (23)3.1主程序 (23)3.1.1 主程序流程图 (23)3.1.2 主程序程序设计 (24)3.2 循迹模块 (25)3.2.1循迹模块流程图 (25)3.2.2 循迹模块程序设计 (26)3.3 PWM调速原理 (27)3.3.1 PWM控速代码 (28)第4章系统测试 (30)第5章 (31)5.1 总结 (31)5.2展望 (31)参考文献 (32)致谢 (34)附录 (35)。
第1章绪论1.1课题背景目前，在企业生产技术不断提高、对自动化技术要求不断加深的环境下，智能车辆以及在智能车辆基础上开发出来的产品已成为自动化物流运输、柔性生产组织等系统的关键设备。
世界上许多国家都在积极进行智能车辆的研究和开发设计。
移动机器人是机器人学中的一个重要分支，出现于20世纪06年代。
当时斯坦福研究院(SRI)的Nils Nilssen和charles Rosen等人，在1966年至1972年中研制出了取名shakey的自主式移动机器人，目的是将人工智能技术应用在复杂环境下，完成机器人系统的自主推理、规划和控制。
从此，移动机器人从无到有，数量不断增多，智能车辆作为移动机器人的一个重要分支也得到越来越多的关注。
智能小车，是一个集环境感知、规划决策，自动行驶等功能于一体的综合系统，它集中地运用了计算机、传感、信息、通信、导航及白动控制等技术，是典型的高新技术综合体。
智能车辆也叫无人车辆，是一个集环境感知、规划决策和多等级辅助驾驶等功能于一体的综合系统。
它具有道路障碍自动识别、自动报警、自动制动、自动保持安全距离、车速和巡航控制等功能。
智能车辆的主要特点是在复杂的道路情况下，能自动地操纵和驾驶车辆绕开障碍物并沿着预定的道路(轨迹)行进。
智能车辆在原有车辆系统的基础上增加了一些智能化技术设备:(1)计算机处理系统，主要完成对来自摄像机所获取的图像的预处理、增强、分析、识别等工作;(2)摄像机，用来获得道路图像信息;(3)传感器设备，车速传感器用来获得当前车速，障碍物传感器用来获得前方、侧方、后方障碍物等信息。
智能车辆技术按功能可分为三层，即智能感知/预警系统、车辆驾驶系统和全自动操作系统团。
上一层技术是下一层技术的基础。
三个层次具体如下:(1)智能感知系统，利用各种传感器来获得车辆自身、车辆行驶的周围环境及驾驶员本身的状态信息，必要时发出预警信息。
主要包括碰撞预警系统和驾驶员状态监控系统。
碰撞预警系统可以给出前方碰撞警告、盲点警告、车道偏离警告、换道/并道警告、十字路口警告、行人检测与警告、后方碰撞警告等.驾驶员状态监控系统包括驾驶员打吨警告系统、驾驶员位置占有状态监测系统等。
基于单片机的智能循迹小车设计智能循迹小车是一种基于单片机控制的小型车辆，通过传感器检测路面信息，结合预设路线实时调整行驶方向，实现自动循迹行驶。
智能循迹小车在无人驾驶、智能物流、探险救援等领域具有广泛的应用前景。
智能循迹小车的硬件主要包括单片机、传感器、电机和电源。
其中，单片机作为整个系统的控制中心，负责接收传感器信号、处理数据并输出控制指令；传感器用于检测路面信息，一般选用红外线传感器或激光雷达；电机选用直流电机或步进电机，为小车提供动力；电源为整个系统提供电能。
智能循迹小车的软件设计主要实现传感器数据采集、数据处理、控制指令输出等功能。
具体来说，软件通过定时器控制单片机不断采集路面信息，结合预设路线信息进行数据分析和处理，并根据分析结果输出控制指令，实现小车的自动循迹。
为提高智能循迹小车的稳定性和精度，需要对算法进行优化。
常用的算法包括PID控制、模糊控制等。
通过对算法的优化，可以实现对路面信息的精确检测，提高小车的循迹精度和稳定性。
为验证智能循迹小车的实际效果，需要进行相关测试。
可以在平坦的路面上进行空载测试，检验小车的稳定性和循迹精度；可以通过加载重量、改变路面条件等方式进行负载测试，以检验小车在不同条件下的性能表现；可以结合实际应用场景进行综合测试，以验证智能循迹小车在实际应用中的效果。
测试环境的选择要具有代表性，能够覆盖实际应用中可能遇到的各种情况。
测试过程中要保持稳定的行驶速度，以获得准确的测试数据。
对于测试过程中出现的问题，要及时记录并分析原因，以便对系统进行改进。
测试完成后，要对测试数据进行整理和分析，评估系统的性能表现，提出改进意见。
通过以上测试，我们发现基于单片机的智能循迹小车在循迹精度、稳定性等方面表现良好，能够满足实际应用中的需求。
同时，通过对算法的优化和硬件的改进，可以进一步提高小车的性能表现。
本文介绍了基于单片机的智能循迹小车的设计和实现过程。
通过合理选择硬件和优化软件算法，实现了小车的自动循迹功能。

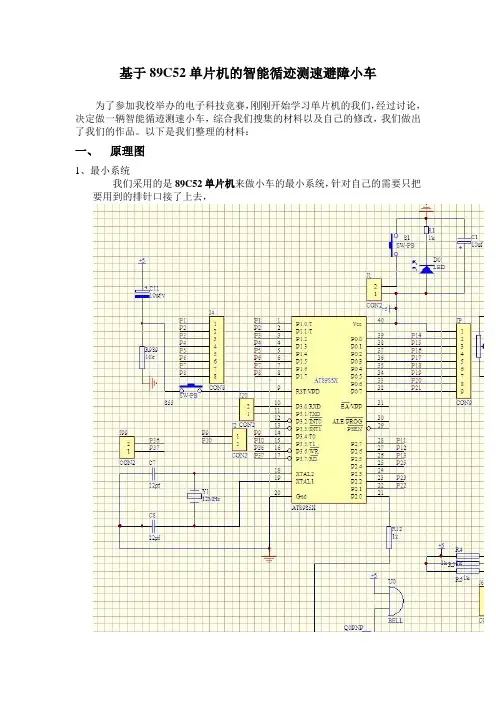

基于89C52单片机的智能循迹测速避障小车为了参加我校举办的电子科技竞赛，刚刚开始学习单片机的我们，经过讨论，决定做一辆智能循迹测速小车，综合我们搜集的材料以及自己的修改，我们做出了我们的作品。
以下是我们整理的材料：一、原理图1、最小系统我们采用的是89C52单片机来做小车的最小系统，针对自己的需要只把要用到的排针口接了上去，2、电机驱动我们采用L293D作为驱动芯片，L293D是一种直流电机控制器件，具有外围电路简单，易于集成、控制等特点，电路图如下：其中我们用TLP521-4光耦器作为电机的稳定，即稳定的是电机的电压，避免电机的电流过大烧坏单片机，起到保护单片机的作用，增加安全性，减少电路干扰，简化电路设计。
其电路图如下：3、测速电路我们采用RPR220反射式光电传感器作为测速器，反射式红外光电传感器模块是一种利用反射式红外光电传感器制成的在传感器的有效检测距离范围内对被测物体的存在性进行检测的电路装置，由红外光发射接收器、电压变化检测电路、检测灵敏度调节电位器、检测状态指示 LED 灯等四个主要部分组成，额定工作电压 DC3.3V 或 DC5.5V（兼容支持 DC3V~DC5.5V，而无需额外的硬件配置），DC5V 工作电压条件下，约为 60mA，最大不超过 80 mA。
具体电路图如下：4、探测器我们仍采用RPR220反射式光电传感器作为探测器，基于它受被测物体的红外反射特性影响很大，亦能通过检测灵敏度调节电位器进行调节，我们用它来探测黑线（即路线），实现循迹功能。
事实证明它的灵敏度是很高的，具体电路如下：相应的放大电路我们采用LM339芯片作为放大器，LM339芯片通常用作电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。

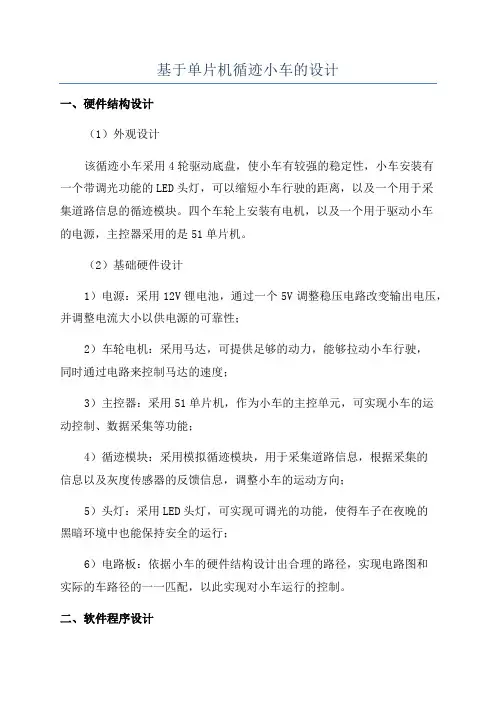

基于单片机循迹小车的设计
一、硬件结构设计
（1）外观设计
该循迹小车采用4轮驱动底盘，使小车有较强的稳定性，小车安装有
一个带调光功能的LED头灯，可以缩短小车行驶的距离，以及一个用于采
集道路信息的循迹模块。
四个车轮上安装有电机，以及一个用于驱动小车
的电源，主控器采用的是51单片机。
（2）基础硬件设计
1）电源：采用12V锂电池，通过一个5V调整稳压电路改变输出电压，并调整电流大小以供电源的可靠性；
2）车轮电机：采用马达，可提供足够的动力，能够拉动小车行驶，
同时通过电路来控制马达的速度；
3）主控器：采用51单片机，作为小车的主控单元，可实现小车的运
动控制、数据采集等功能；
4）循迹模块：采用模拟循迹模块，用于采集道路信息，根据采集的
信息以及灰度传感器的反馈信息，调整小车的运动方向；
5）头灯：采用LED头灯，可实现可调光的功能，使得车子在夜晚的
黑暗环境中也能保持安全的运行；
6）电路板：依据小车的硬件结构设计出合理的路径，实现电路图和
实际的车路径的一一匹配，以此实现对小车运行的控制。
二、软件程序设计
（1）程序流程设计。
沈阳理工大学课程名称：基于单片机智能循迹小车姓名：魏玉柱指导教师：程磊催宁海摘要本文论述了基于单片机的智能循迹小车的控制过程。
智能循迹是基于自动引导机器人系统，用以实现小车自动识别路线，以及选择正确的路线。
智能循迹小车是一个运用传感器、单片机、电机驱动及自动控制等技术来实现按照预先设定的模式下，不受人为管理时能够自动实现循迹导航的高新科技。
该技术已经应用于无人驾驶机动车，无人工厂，仓库，服务机器人等多种领域。
本设计采用STC89C52单片机作为小车的控制核心；采用TCRT5000红外反射式开关传感器作为小车的循迹模块来识别白色路面中央的黑色引导线，采集信号并将信号转换为能被单片机识别的数字信号；采用驱动芯片L298N构成双H桥控制直流电机，其中软件系统采用C程序，本设计的电路结构简单，容易实现，可靠性高。
关键词：STC89C52 智能循迹小车TCRT5000传感器电机驱动目录1引言 (4)2 需求分析 (4)2.2 循迹小车的发展历程回顾 (5)2.3智能循迹小车的应用 (5)2.4 智能循迹小车研究中的关键技术 (8)3系统设计 (9)4详细设计 (8)4.1 硬件设计 (8)4.1.1电路原理图 (9)4.1.2 器件选择 (10)4.1.2.1 智能循迹小车的主控芯片的选择 (10)4.1.2.2 智能循迹小车电源模块的选择 (10)4.1.2.3 智能循迹小车电机驱动电路的选择 (11)4.1.2.4 智能小车循迹模块的选择 (11)4.1.3 模块设计 (12)4.1.3.1电机驱动模块电路 (12)4.1.3.2光电传感器模块 (12)4.2 软件设计 (14)4.2.1程序流程图 (14)4.2.2实现主要代码 (14)5 实验结果 (16)5.1设计实现 (16)5.2出现的问题和解决的方法 (17)6 结束语 (18)7.参考文献 (19)1引言随着控制技术及计算机技术的发展，寻迹小车系统将在未来工业生产和日常生活中扮演重要的角色。
智能小车摘要系统主要由红外避障模块、声控模块、光电寻迹、电机驱动及语音播报模块组成。
采用P89V51单片机作为智能小车控制核心。
系统能实现对线路进行寻迹，小车可以前进或后退，遇到障碍物可以自行停止并可以实现反向运行，系统可以利用声音控制小车的启停。
整个系统小巧紧凑，控制准确，性价比高，人机互动性好。
关键词：P89V51单片机；红外避障；线路寻迹；直流减速电机ABSTRACTSystem is mainly by infrared obstacle avoidance module, voice module, opto-electronics and motor drive tracing module. Used as a single-chip smart car P89V51 control core. System can realize the tracing lines, cars can go forward or backward, encountered obstacles can stop and reverse operation can be achieved, the system can use voice to control the start and stop car. Compact the entire system to control the accurate, cost-effective, good human-computer interaction.KEYWORD:P89V51MCU;Infrared obstacle avoidance；Tracing；DC motor speed1目录1 系统设计 (1)1.1 设计要求 (1)1.1.1 基本要求 (1)1.1.2 扩展部分 (1)1.2 总体设计方案 (1)1.2.1 基本模块设计方案论证与比较 (1)1.2.2 系统总体设计方案 (5)2 单元硬件电路设计 (6)2.1 光电对管寻迹模块 (6)2.2电机驱动电路的设计 (6)2.3红外避障模块 (7)2.4 单片机P89V51核心模块 (8)2.5 声控电路 (8)2.6 语音播报模块 (9)3 系统软件设计 (10)3.1主程序流程图 (10)3.2 传感器数据处理及寻迹程序流程 (11)4 系统测试 (12)4.1 硬件测试 (12)4.2 硬件与软件的联机测试 (12)5 测试数据及实验结果 (13)参考文献 (14)II1 系统设计1.1 设计要求1.1.1 基本要求1、小车可以自动寻迹在设计好的线路上向前或向后跑。
基于单片机的智能循迹避障小车设计目录基于单片机的智能循迹避障小车 (1)摘要 (1)Abstract (2)1绪论 (3)1.1研究背景 (3)1.2研究现状 (4)1.3研究目的 (4)1.4研究内容 (4)2系统总体方案及各模块设计 (5)2.1总体方案设计 (5)2.2各模块方案论证 (6)2.2.1供电模块的设计 (6)2.2.2循迹部分设计 (6)2.2.3速度检测模块设计 (7)2.2.4避障模块设计 (8)2.2.5驱动电机选择 (9)2.2.6电机驱动器件 (9)2.2.7核心控制器 (10)3硬件设计 (11)3.1单片机控制电路 (11)3.2电机驱动电路 (13)3.3速度检测模块电路 (14)3.4PWM调速原理 (15)3.5循迹检测电路 (15)3.6障碍物检测电路 (17)3.7液晶显示电路 (18)4软件设计 (19)4.1系统控制流程图 (19)4.2驱动单元的实现 (20)4.2.1循迹算法设计 (20)4.2.2避障驱动设计 (21)4.2.3速度检测及控制设计 (21)4.3路径规划设计 (23)4.4小车位置设计 (24)5调试 (26)6结论 (28)参考文献 (29)致谢 (30)附录 ···············································································错误!未定义书签。
基于51单片机智能巡线避障小车1系统方案确定及主要元件的选择1.1 系统方案确定本次设计的智能小车实现的基本功能如下：❖实时检测路径，并按照指定路线行驶；❖实时检测障碍物，并躲过继续行驶；❖实时显示当前速度，并显示在lcd1602上为此以AT89C52为主控芯片，主要包括避障模块、电源模块、声控模块、电机驱动模块等，系统框图如图2.3所示。
通过寻迹及避障传感器来采集周围环境信息来反馈给CPU，通过主控的处理，来控制电机的运转，从而实现寻迹与避障，达到智能行驶。
且本设计添加了声控效果，通过声音传感器来对小车发出指令，让其行驶与停止。
为了能够更好地完成本次设计任务，我们采用三轮车，其前轮驱动，前轮左右两边各用一个电机驱动，调制前面两个轮子的转速起停从而达到控制转向的目的，后轮是万象轮，起支撑的作用，并通过软件程序控制，与硬件架构相结合，从而实线自动寻迹、避障的功能。
1.2 主要元件的选择1.2.1 主控器按照题目要求，控制器主要用于控制电机，通过相关传感器对路面的轨迹信息进行处理，并将处理信号传输给控制器，然后控制器做出相应的处理，实现电机的前进和后退，保证在允许范围内实线寻迹避障。
方案一：可以采用ARM为系统的控制器，优点是该系统功能强大，片上外设集成度搞密度高，提高了稳定性，系统的处理速度也很高，适合作为大规模实时系统的控制核心。
而小车的行进速度不可能太高，那么对系统处理信息的要求也就不会太高。
若采用该方案，必将在控制上遇到许许多多不必要增加的难题。
方案二：使用51单片机作为整个智能车系统的核心。
用其控制智能小车，既可以实现预期的性能指标，又能很好的操作改善小车的运行环境，且简单易上手。
对于我们的控制系统，核心主要在于如何实现小车的自动控制，对于这点，单片机就拥有很强的优势——控制简单、方便、快捷，单片机足以应对我们设计需求[5]。
51单片机算术运算功能强，软件编程灵活、自由度大，功耗低、体积小、技术成熟，且价格低廉。
第1章绪论1.1课题背景目前，在企业生产技术不断提高、对自动化技术要求不断加深的环境下，智能车辆以及在智能车辆基础上开发出来的产品已成为自动化物流运输、柔性生产组织等系统的关键设备。
世界上许多国家都在积极进行智能车辆的研究和开发设计。
移动机器人是机器人学中的一个重要分支，出现于20世纪06年代。
当时斯坦福研究院(SRI)的Nils Nilssen和charles Rosen等人，在1966年至1972年中研制出了取名shakey的自主式移动机器人，目的是将人工智能技术应用在复杂环境下，完成机器人系统的自主推理、规划和控制。
从此，移动机器人从无到有，数量不断增多，智能车辆作为移动机器人的一个重要分支也得到越来越多的关注。
智能小车，是一个集环境感知、规划决策，自动行驶等功能于一体的综合系统，它集中地运用了计算机、传感、信息、通信、导航及白动控制等技术，是典型的高新技术综合体。
智能车辆也叫无人车辆，是一个集环境感知、规划决策和多等级辅助驾驶等功能于一体的综合系统。
它具有道路障碍自动识别、自动报警、自动制动、自动保持安全距离、车速和巡航控制等功能。
智能车辆的主要特点是在复杂的道路情况下，能自动地操纵和驾驶车辆绕开障碍物并沿着预定的道路(轨迹)行进。
智能车辆在原有车辆系统的基础上增加了一些智能化技术设备:(1)计算机处理系统，主要完成对来自摄像机所获取的图像的预处理、增强、分析、识别等工作;(2)摄像机，用来获得道路图像信息;(3)传感器设备，车速传感器用来获得当前车速，障碍物传感器用来获得前方、侧方、后方障碍物等信息。
智能车辆技术按功能可分为三层，即智能感知/预警系统、车辆驾驶系统和全自动操作系统团。
上一层技术是下一层技术的基础。
三个层次具体如下:(1)智能感知系统，利用各种传感器来获得车辆自身、车辆行驶的周围环境及驾驶员本身的状态信息，必要时发出预警信息。
主要包括碰撞预警系统和驾驶员状态监控系统。
碰撞预警系统可以给出前方碰撞警告、盲点警告、车道偏离警告、换道/并道警告、十字路口警告、行人检测与警告、后方碰撞警告等.驾驶员状态监控系统包括驾驶员打吨警告系统、驾驶员位置占有状态监测系统等。
(2)辅助驾驶系统，利用智能感知系统的信息进行决策规划，给驾驶员提出驾驶建议或部分地代替驾驶员进行车辆控制操作。
主要包括:巡航控制、车辆跟踪系统、准确泊车系统及精确机动系统。
(3)车辆自动驾驶系统，这是智能车辆技术的最高层次，它由车载计算机全部自动地实现车辆操作功能。
目前，主要发展用于拥挤交通时低速自动驾驶系统、近距离车辆排队驾驶系统等。
这种智能小车的主要应用领域包括以下几个方面:(1)军事侦察与环境探测现代战争对军事侦察提出了更高的要求，世界各国普遍重视对军事侦察的建设，采取各种有效措施预防敌方的突然袭击，并广泛应用先进科学技术，不断研制多用途的侦察器材和探测设备，在车上装备摄像机、安全激光测距仪、夜视装置和卫星全球定位仪等设备，通过光缆操纵，完成侦察和监视敌情、情报收集、目标搜索和自主巡逻等任务，进一步扩大侦察的范围，提高侦察的时效性和准确性。
(2)探测危险与排除险情在战场上或工程中，常常会遇到各种各样的意外。
这时，智能化探测小车就会发挥很好的作用。
战场上，可以使用智能车辆扫除路边炸弹、寻找和销毁地雷。
民用方面，可以探测化学泄漏物质，可以进行地铁灭火，以及在强烈地震发生后到废墟中寻找被埋人员等。
(3)安全检测受损评估在工程建设领域，可对高速公路自动巡迹，进行道路质量检测和破坏分析检测;对水库堤坝、海岸护岸堤、江河大坝进行质量和安全性检测。
在制造领域，可用于工业管道中机械损伤，裂纹等缺陷的探寻，对输油和输气管线的泄漏和破损点的查找和定位等。
(4)智能家居在家庭中，可以用智能小车进行家具、远程控制家中的家用电器，控制室温等等。
对这种小车的研究，将为未来环境探测术上的有力支持。
1.2课题研究的目的和意义目前，国内外的许多大学及研究机构都在积极投入人力、财力研制开发针对特殊条件下的安全监测系统。
其中包括研究使用远程、无人的方法来进行实现，如机器人、远程监控等。
无线传输的发展使得测量变得相对简单而且使得处理数据的速度变得很快甚至可以达到实时处理”。
该智能小车可以作为机器人的典型代表。
它可以分为三大组成部分：传感器检测部分、执行部分、CPU。
机器人要实现自动避障功能，还可以扩展循迹等功能，感知导引线和障碍物。
可以实现小车自动识别路线，选择正确的行进路线，并检测到障碍物自动躲避。
通过构建智能小车系统，培养设计并实现自动控制系统的能力。
在实践过程中，熟悉以单片机为核心控制芯片，设计小车的检测、驱动和显示等外围电路，采用智能控制算法实现小车的智能循迹。
灵活应用机电等相关学科的理论知识，联系实际电路设计的具体实现方法，达到理论与实践的统一。
在此过程中，加深对控制理论的理解和认识。
1.3 本设计的内容及意义1.3.1 设计的内容（1）路面检测模块（2）电源模块为5V；（3）直流电机的驱动模块电路，及相应的驱动程序；（4）控速模块（5）循线功能电路及程序；（6）复位电路模块1.3.2 本设计的意义随着汽车工业的迅速发展，关于汽车的研究也就越来越受人关注。
全国电子大赛和省内电子大赛几乎每次都有智能小车这方面的题目，全国各高校也都很重视该题目的研究。
可见其研究意义很大。
本设计就是在这样的背景下提出的，本题目是结合科研项目而确定的设计类课题。
本设计就采用了比较先进的C51为控制核心， C51采用CHOMS工艺，功耗很低。
该设计具有实际意义，可以应用于考古、机器人、医疗器械等许多方面。
尤其是在足球机器人研究方面具有很好的发展前景；在考古方面也应用到了超声波传感器进行检测。
所以本设计与实际相结合，现实意义很强。
智能小车国内外研究现状:世界各国在智能微型车领域进行了很多研究，己经应用于各个领域，在探测和军事领域使用特别多。
近年来，我国也开展了很多研究工作，以满足不同用途的需要。
世界各国开发、研制星球探测车系统己经有了多年的历史。
美国和前苏联是从20世纪60年代末期开始进行月球表面探测任务的。
美国曾在1966^-1968年间，向月球成功发射了两次无人巡游探测器。
1997年，由美国JPL(全称JetPropulsion Laboratory，美国太空总署喷气推进实验室)研制的Sojourner号探测车登上了火星。
它验证了小型火星车的性能，并完成了一系列技术试验。
2004年1月，美国的“勇气号”和“机遇号”火星探测车再度登陆火星。
前苏联在1959^-1976年间，总共成功发射了两个月球探测车。
单片机的应用领域越来越广泛，无论是在生活，生产上，单片机无处不在。
ATMEL 公司的AT89S51单片机可以广泛应用于计算机外部设备、工业实时控制、仪器仪表、通讯设备、家用电器等各个领域。
AT89S51可以说是单片机领域的主流产品，其应用如此广泛，所以有必要去学习和应用该单片机，以满足实际产品开发的需要，也是适应社会智能化、自动化的趋势。
通过构建智能小车系统，培养设计并实现自动控制系统的能力。
在实践过程中，熟悉以单片机为核心控制芯片，设计小车的检测、驱动和显示等外围电路，采用智能控制算法实现小车的智能循迹。
灵活应用机电等相关学科的理论知识，联系实际电路设计的具体实现方法，达到理论与实践的统一。
在此过程中，加深对控制理论的理解和认识。
1.4 论文各部分的主要内容第一章对智能循迹小车的现状、研究意义和设计要求进行简单阐述。
第二章介绍了该智能循迹小车系设计方案比较和选择，分析了各模块的功能。
第三章阐述了智能小车系统的硬件电路的设计，其中包括单片机最小系统模块电路、电机驱动模块电路、以及附带的信号提示电路等。
第四章首先介绍了该系统程序调试过程中所用到的程序调试软件及其调试环境。
最后总结部分说明了本论的主要内容，举出了在系统测试过程中所发现的问题，并提出了可能的解决方案。
第2章智能循迹小车系统2.1 系统设计任务与设计要求2.1.1系统设计任务1.熟悉51单片机集成开发环境，运用C语言编写工程文件；2.熟练应用所选用单片机的内部结构、资源，以及软硬件调试设备的基本方法；3.自行构建基于单片机的最小系统，完成相关硬件电路的设计实现；4.了解电机、路面检测的原理和实现方法。
2.1.2系统设计要求1.完成单片机最小系统设计；2.完成外围应用电路（包括系统供电单元、运动控制单元、循迹检测单元）的设计和实现；3.完成软件对硬件检测和调试工作；4.查阅国内外的研究动态和发展前沿信息，阅读相关外文文献。
2.2 系统方案论证2.2.1 控制器方案论证按照题目要求，控制器主要用于控制电机，通过相关传感器对路面的轨迹信息进行处理，并将处理信号传输给控制器，然后控制器做出相应的处理，实现电机的前进和后退，保证在允许范围类实现跷跷板的平衡。
方案一：可以采用ARM为系统的控制器，优点是该系统功能强大，片上外设集成度搞密度高，提高了稳定性，系统的处理速度也很高，适合作为大规模实时系统的控制核心。
方案二：采用AT89S52作为系统控制的方案。
AT89S52单片机算术运算功能强，软件编程灵活、自由度大，功耗低、体积小、技术成熟，成本也比ARM低。
考虑到性价比问题，本设计选择用AT89S52单片机做控制器。
2.2.2 供电单元方案论证方案一：采用单电源供电，通过单电源同时对单片机和直流电机进行供电，此方案的优点是，减少机身的重量，操作简单，其缺点是，这样会使单片机的波动变大，影响单片机的性能，稳定性比较弱。
方案二：采用双电源供电，通过两个独立的电源分别对单片机和直流电机进行供电，此方案的优点是，减少波动，稳定性比较好，可以让小车更好的运作起来，唯一的缺点就是会增加小车的重量。
综合以上的优缺点，本设计决定采用第二种方案。
2.2.3 运动单元方案论证方案一：采用直流电机，配合LM293驱动芯片组合。
优点在于硬件电路的设计简单。
当外加额定直流电压时，转速几乎相等。
这类电机用于录音机、录相机、唱机或激光唱机等固定转速的机器或设备中。
也用于变速范围很宽的驱动装置。
容易受到外部因素干扰，影响稳定的转速和转矩输出。
电路如图2-1：图2-1 直流电机+LM293组合电路原理方案二：采用步进电机，配合LM298驱动芯片组合。
步进电机可以实现精确的转脚输出，只要施加合适的脉冲序列，电机可以按照人们的预定的速度或方向进行连续的转动，便于控速，但是软件程序的编写较直流电机稍显复杂。
但是LM298芯片的硬件电路比较复杂。
如图2-2：图2-2步进电机+LM298组合电路原理方案三：采用直流电机配合由双极性管组成的H桥电路。
用单片机控制晶体管使之工作在占空比可调的开关状态，精确调整电机转速。
