整流部分练习题

精心整理第一章整流滤波电路一、填空题1、（1-1，低）把P型半导体N型半导体结合在一起，就形成PN结。

2、（1-1，低）半导体二极管具有单向导电性，外加正偏电压导通，外加反偏电压截至。

3、（1-1，低）利用二极管的单向导电性，可将交流电变成直流电。

4、（1-1，低）根据二极管的单向导电性性，可使用万用表的R×1K挡测出其正负极，一般其正反向的电阻阻值相差越大越好。

5、（1-1，低）锗二极管工作在导通区时正向压降大约是0.3，死区电压是。

6、（1-1，低）硅二极管的工作电压为0.7，锗二极管的工作电压为0.3。

7、（1-1，中）整流二极管的正向电阻越小，反向电阻越大，表明二极管的单向导电性能越好。

8、（1-1，低）杂质半导体分型半导体和型半导体两大类。

9、（1-1，低）半导体二极管的主要参数有、，此外还有、、等参数，选用二极管的时候也应注意。

10、（1-1，中）当加到二极管上的反向电压增大到一定数值时，反向电流会突然增大，此现象称为现象雪崩。

11、（1-1，中）发光二极管是把能转变为能，它工作于状态；光电二极管是把能转变为能，它工作于状态。

12、（1-2，中）整流是把转变为。

滤波是将转变为。

电容滤波器适用于的场合，电感滤波器适用于的场合。

13、（1-1，中）设整流电路输入交流电压有效值为U2，则单相半波整流滤波电路的输出直流电压U L（A V）=，单相桥式整流电容滤波器的输出直流电压U L（A V）=，单相桥式整流电感滤波器的输出直流电压U L（A V）=。

14、（1-1，中）除了用于作普通整流的二极管以外，请再列举出2种用于其他功能的二极管：，。

15、（1-1，低）常用的整流电路有和。

16、（1-2，中）为消除整流后直流电中的脉动成分，常将其通过滤波电路，常见的滤波电路有，，复合滤波电路。

17、（1-2，难）电容滤波器的输出电压的脉动τ与有关，τ愈大，输出电压脉动愈，输出直流电压也就愈。

二极管和二极和二极整流电路练习题晶体二极管和二极管整流电路复习题复习题一（二极管的单向导电性）一、填空题：1晶体二极管加_____________ 时导通，加______ 电压时截止，这一导电特性称为晶体二极管的单向导电性。

二、判断题：1二极管加上反向电压时，它的正极电位比负极电位高。

（）2由于二极管具有单向导电性，所以二极管要正向接入电路才能发挥作用。

（）3、二极管两端加上正向电压就导通。

（）4、二极管导通时两端所加的是正向偏置电压。

（）三、选择题：1晶体二极管的阳极电位是-10V，阴极电位是-5V，则该晶体二极管处于）状态。

A零偏B反偏D正偏2、如果把二极管的阳极接到6V的电源正极，把阴极接到电源的负极，二极管会（）。

A正偏B反偏C不允许这样接3、晶体二极管正偏时相当于（）A断开的开关B闭合的开关C以上都不对4、二极管具有（）A信号放大作用B单向导电性C双向导电性D负阻特性四、问答题：1如图所示的电路中，当输入端a b间输入交流电压时，通过R i、R2两电阻上的是交流电，还是直流电。

2、二极管电路如下图所示，判断图中二极管的状态是导通还是截止，并确定输出电压为多少3、如下图所示，二极管导通电压约为0.7V，试分析开关断开和闭合时电R 上的压各为多少。

4、在下图所示的电路中，灯会亮吗？复习题二（PN结）一、填空题：1半导体是指导电性能______________ 的物体。

2、在半导体中存在两种载流子：一种是 _________ ，带_____ 电；一种是_________ ，带____ 电。

3、_________________________ 称为本征半导体。

4、P型半导体又称______ 半导体，其内部空穴数量 _____ （填“多于”或“少于”）自由电子数量，________ 是多数载流子。

5、P型半导体又称______ 半导体，其内部空穴数量 _____ （填“多于”或“少于”）自由电子数量， _______ 是多数载流子。

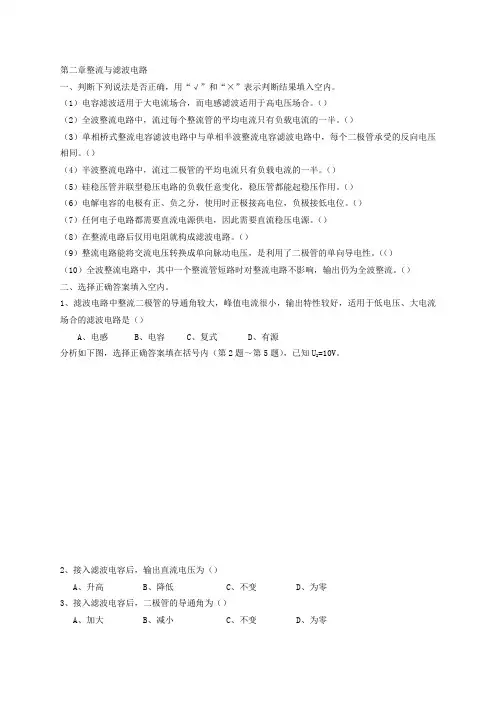

第二章整流与滤波电路一、判断下列说法是否正确，用“√”和“×”表示判断结果填入空内。

（1）电容滤波适用于大电流场合，而电感滤波适用于高电压场合。

（）（2）全波整流电路中，流过每个整流管的平均电流只有负载电流的一半。

（）（3）单相桥式整流电容滤波电路中与单相半波整流电容滤波电路中，每个二极管承受的反向电压相同。

（）（4）半波整流电路中，流过二极管的平均电流只有负载电流的一半。

（）（5）硅稳压管并联型稳压电路的负载任意变化，稳压管都能起稳压作用。

（）（6）电解电容的电极有正、负之分，使用时正极接高电位，负极接低电位。

（）（7）任何电子电路都需要直流电源供电，因此需要直流稳压电源。

（）（8）在整流电路后仅用电阻就构成滤波电路。

（）（9）整流电路能将交流电压转换成单向脉动电压，是利用了二极管的单向导电性。

（（）（10）全波整流电路中，其中一个整流管短路时对整流电路不影响，输出仍为全波整流。

（）二、选择正确答案填入空内。

1、滤波电路中整流二极管的导通角较大，峰值电流很小，输出特性较好，适用于低电压、大电流场合的滤波电路是（）A、电感B、电容C、复式D、有源分析如下图，选择正确答案填在括号内（第2题～第5题），已知U2=10V。

2、接入滤波电容后，输出直流电压为（）A、升高B、降低C、不变D、为零3、接入滤波电容后，二极管的导通角为（）A、加大B、减小C、不变D、为零4、输出电压的平均值U O约为（）A、10VB、14VC、16VD、12V5、若D1短路，则（）A、U0减小一半B、U O不变C、D3、D4发热D、D2或变压器烧坏分析如下图，选择正确答案填写在括号内（第6题～第11题）。

6、设U2有效值为10V，则电容两端电压为（）A、 B、9V C、12V D、14V7、若电容C脱焊，则Ui为（）A、 B、9V C、12V D、14V8、若二极管D4接反，则（）A、变压器被短路，D1、D2或变压器被烧坏B、变为半波整流C、电容C将过压而击穿D、稳压管过流而烧坏9、若电阻R短路，则（）A、U O将下降B、变为半波整流C、电容C将过压而击穿D、稳定管过流而损坏10、设电路正常工作，当电网电压波动而使U i增大时（负载不变），I R将增大，则I W将（）A、增大B、减小C、基本不变D、为零11、设电路正常工作，当负载电流I O增大时（电网电压不变），I R将基本不变，则I W将（）A、增大B、减小C、基本不变D、为零12、在单相整流电路中，流过负载电阻的电流是（）A、交流电流B、平滑直流C、脉动直流D、纹波电流13、在单相桥式整流电路中，设变压器副边电压有效值为U2，若负载开路，则每只整流二极管承受的最高反向电压是（）A、2U2B、U2C、2U2D、U214、在单相桥式整流电路中，设变压器副边电压有效值为U2=100V，则负载两端平均电压是（）A、100VB、90VC、45VD、141V15、在单相桥式整流电路中，如果某个整流二极管极性接反，则会出现（）现象A、输出电压升高B、输出电压为零C、有半周短路，输出电压明显下降D、输出电压不变三、填空题1、硅稳压管通常工作在区域。

第 6 章整流与稳压电路习题6.1单相桥式整流电路一、填空题：1．整流是指将变换成的过程，整流电路中起整流作用的是具有性质的或。

2、把交流电变换成直流电的电路称为___________电路中 , 整流电路中起整流作用的是 __________。

3 、单相半波整流电路中滤波电容器的容量是_________, 耐压是 ________, 单相半波整流电路中滤波电容器的容量是_________,耐压是 ________.4、将 ________变成 _________的过程称为整流 , 在单相半波整流电路中 , 常见的整流形式有 _________,________,________.5. 单相半波整流有载电路中，若U2=20V，则输出电压， UO=_____,IL_____, URM=。

6．在单向桥式整流电路中，如果负载电流是20A，则流过每只二极管的电流是 A 。

V；硅7．硅二极管的正向压降约为V，锗二极管的正向压降约为二极管的死区电压约为V，锗二极管的死区电压约为V。

二、选择题：) 倍。

1.交流电通过整流电路后，所得到的输出电压是(A. 交流电压B.稳定的直流电压C. 脉动的直流电压D.平滑的直流电压2.单相桥式整流电路的输出电压是输入电压的 () 倍。

A.0.5B. 1.2C. 0.9D. 13.桥式整流电路的输入电压为 10V，负载是 2Ω，则每个二极管的平均电流是() 。

A.9AB.2.25AC.4.5AD.5A4.桥式整流电路每个二极管承受的反向电压是输入电压的() 倍。

A.2B. 0.9 C .1.2 D. 0.455.单相桥式整流电路中，如果一只整流二极管接反，则() 。

A. 引起电源短路B.成为半波整流电路C.仍为桥式整流电路，但输出电压减小D.仍为桥式整流电路，但输出电压上升6. 在单相桥式整流电路中，整流二极管的反向电压最大值出现在二极管（）。

A．截止时B．由截止转为导通时 C ．由导通转为截止时D．导通时7. 在单相桥式整流电路中，每个二极管的平均电流等于输出平均电流的（）。
