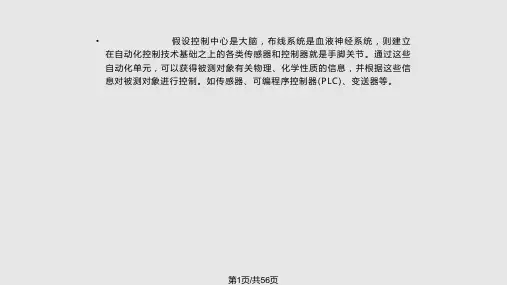

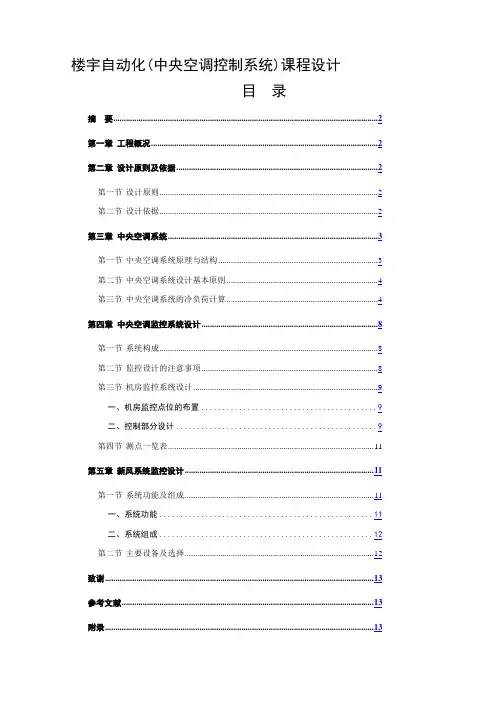

楼宇自动化课程设计(中央空调控制系统)

楼宇自动化课程设计一、课程目标知识目标：1. 了解楼宇自动化系统的基本概念、组成和功能；2. 掌握楼宇自动化系统中常用的传感器、执行器及其工作原理；3. 理解楼宇自动化系统中通信协议的基本知识；4. 掌握楼宇自动化系统设计的基本原则和步骤。

技能目标：1. 能够运用所学知识分析并解决楼宇自动化系统中出现的问题；2. 能够设计简单的楼宇自动化系统方案，并进行模拟与调试；3. 能够运用楼宇自动化系统相关软件进行系统操作和维护；4. 能够对楼宇自动化系统进行初步的故障排查和维修。

情感态度价值观目标：1. 培养学生对楼宇自动化技术的好奇心和探究精神，激发学习兴趣；2. 培养学生团队协作意识和沟通能力，提高合作解决问题的能力；3. 增强学生对智能化、绿色建筑的认知，树立环保意识和节能观念；4. 培养学生严谨、细致、负责的工作态度，提高职业素养。

本课程针对高中年级学生，结合楼宇自动化技术，注重理论与实践相结合。

在教学过程中，充分考虑学生的年龄特点、知识水平和接受能力，通过实际案例分析和动手实践，使学生在掌握基本知识的同时，提高实际操作能力。

课程目标旨在培养学生具备楼宇自动化领域的基本素养，为未来进一步学习和从事相关工作打下坚实基础。

二、教学内容1. 楼宇自动化系统概述- 定义、分类与应用场景- 系统组成及各部分功能2. 常用传感器与执行器- 传感器原理与应用：温度、湿度、光照、烟雾等- 执行器原理与应用：电动窗帘、智能门锁、照明控制等3. 通信协议-有线通信：RS-485、Modbus协议-无线通信：ZigBee、WiFi、蓝牙等4. 楼宇自动化系统设计- 设计原则与步骤- 系统方案设计与案例分析5. 楼宇自动化系统模拟与调试- 系统模拟软件介绍与操作- 实际设备连接与调试6. 系统操作与维护- 常用操作系统与软件平台- 常见故障分析与维修方法7. 节能环保与绿色建筑- 节能技术与应用- 绿色建筑评价标准与案例分析教学内容根据课程目标，结合教材章节进行编排。

自控系统介绍一、概述随着科技的不断发展和进步，现代化的建筑物迅速崛起及发展，已成为国民经济迅速增长的必然条件。

而现代化建筑物的大型化、智能化和多功能化，必然导致建筑物内机电设备种类繁多，技术性能复杂，维修服务保养项目的不断增加，管理工作已非人工所能应付。

因此，采用自动化监控系统技术及计算机管理已成为现代建筑最重要的管理手段。

它可以大量的节省人力、能源、降低设备故障率、提高设备运行效率、延长设备使用寿命、减少维护及营运成本，提高建筑物总体运作管理水平。

建筑自动化监控系统（Building Automation System，简称BAS），实质上是一套中央监控系统（Central Control Monitoring System,简称CCMS）,有时称为综合中央管理系统。

现阶段已广泛应用于各类建筑领域，以提供对各类建筑物内设备进行高效率管理与控制的有效途径。

BA系统的主要功能是：对机电设备实现以最优控制为中心的过程控制自动化；以运行状态监视和计算为中心的设备管理自动化；以安全状态监视和灾害控制为中心的安全管理自动化；以节能运行为中心的能量管理自动化。

机房集中监控系统是智能建筑系统中最重要的子系统之一，这可以从以下几方面看出：智能建筑设备控制中机房设备相对比例较大，控制流程和技术较复杂，涉及自动控制、通信、计算机、图形及显示技术等。

机房集中监控系统，它不仅涉及对大厦的电、风、水等设备进行控制，而且与大厦的IT（信息技术）应用了有紧密的联系。

机房集中监控系统技术发展十分迅速，控制网络技术的突破性进展给楼宇控制领域带来巨大的影响。

机房集中监控系统是智能化工程中投资较大的部分。

1、系统的必要性随着计算机技术的发展和普及，计算机系统数量与日俱增，其配套的环境设备也日益增多，计算机房已成为各大单位的重要组成部分。

机房的环境设备（供配电、UPS、暖通设备、等）必须时时刻刻为计算机系统提供正常的运行环境。

一旦机房设备出现故障，就会影响到计算机系统的运行，对数据传输、存储及系统运行的可靠性构成威胁，如事故严重又不能及时处理，就可能损坏硬件设备，造成严重后果。

楼宇空调自动控制(自控)系统方案慧聪网一、设计范围本设计方案为天津市陈塘科技文化园服务中心综合楼空调自动控制系统，完成4层楼14个空调机房18套空调机组和新风机组的自控。

根据甲方提供的建筑平面图、空调自控系统图及甲方要求，我公司凭借多年在中央空调自控领域的丰富经验为此自控系统进行优化设计，采用西门子可编程逻辑控制器PLC配以各类温、湿度传感器，压差传感器对综合楼共四层空调机房18套空调机组和新风机组进行数据检测和自动控制。

对空调机组、新风机组风机启停进行远程控制及状态显示、故障报警，温度湿度等参数显示、超限报警，风过滤器堵塞报警控制，保证综合楼各房间恒温、恒湿控制要求及设备安全运行和远程控制。

二、设计标准DJ/TJ08-601-2001智能建筑施工及验收规范JGJ/T116-92建筑电气设计技术规范GBJ19-87采暖通风与空气调节设计规范GBJ936-86工业自动化仪表工程施工及验收标准国家、地方的相关规范标准货物的制造及验收标准三、设计概述本次综合楼中央空调自动控制系统的设计以严格满足综合楼各房间及展厅、餐厅、厨房、办公区等区域空气质量要求、温湿度要求，系统稳定性、操作性为首要目标，兼顾系统的经济性能为前提，性价比最优为原则进行优化设计。

根据中央空调及楼宇自控的要求，保证整个综合楼各房间的温湿度必须控制在规定范围内，因此需要在选定的房间内安装高精度的温、湿度传感器，压差传感器，电动调节阀，风阀执行器等，对表冷阀、加湿阀、新风执行器进行自动控制，同时将检测信号上传至中央控制室，以便于业主进行综合管理。

因此我公司为本工程设置了中央空调集中控制系统，本控制系统采用SIEMENSS7-200系列可编程逻辑控制器（PLC）安装在各层空调机房的空调机组和新风机组上作为集中控制器，高性能的TD-200文本显示器作为系统工作站的人机对话界面，进行机组运行参数的显示，故障报警，控制参数设定等。

同时将所有空调机房的可变程序控制器通过MODBusRS-485总线方式连接，将各空调机组和新风机组的参数上传至中央控制室，在控制室集中显示各机房空调机组和新风机组的工艺流程画面、运行参数动态显示和控制数据的设定或修改，对报警数据、机组运行数据存档，实现历史数据的查询和各类日报表、月报表的打印，最终实现中央空调控制的自动化和管理办公的无纸化。

实验一中央空调系统结构及设备工作原理的了解和掌握一、实验目的1．了解中央空调系统结构。

2．掌握中央空调系统工作原理。

3．掌握中央空调系统手动制冷。

4．掌握中央空调系统手动制热。

二、实验设备1．PC机一台；2．THPBAS-1型实验装置一套；3．实验导线一套。

三、实验原理中央空调系统由中空气处理部分、冷却水系统、冷冻水系统、模拟房间、模拟锅炉、冷却塔及S7200控制器组成，其结构如下图所示。

图3-1-1 中央空调系统图1）控制柜2）冷却塔3）模拟风管4）加水箱5）模拟锅炉6）新风口7）轴流风机8）电加热器9）表冷器10）过滤器11）冷却水泵、冷凝水泵各2只12）压缩机13）冷凝器、蒸发器各1只14）换热水泵15）模拟房间1．中央空调系统的新风系统工作原理该系统将室外的新鲜空气吸引进入风柜，并经过过滤降温除湿后由风道送入每个房间；这时的新风不能满足室内的热湿负荷，仅能满足室内所需的新风量，随着室内风机盘管处理室内空气热湿负荷的同时，多余出来的空气通过回风机按阀门的开启比例一部分排出室外，一部分返回到进风口处以便再次循环利用。

2．中央空调系统的有风系统工作原理该系统利用室外主机集中产生冷/热量，将从室内引回的回风（或回风和新风的混风）进行冷却/加热处理后，再送入室内消除其空调冷/热负荷。

3．中央空调系统的水系统工作原理冷/热水机组的输送介质通常为水或乙二醇溶液。

该系统通过室外主机产生出空调冷/热水，由管路系统输送至室内的各末端装置，在末端装置处，冷/热水与室内空气进行热量交换，产生冷/热风，从而消除房间空调负荷。

它是一种集中产生冷/热量，但分散处理各房间负荷的空调系统形式。

四、实验内容及步骤1．制冷控制1.1 检查设备，确保水泵、风机、电加热器、表面式冷却器、压缩机、风机盘管及自控系统等性能良好；各管路系统连接处的紧固、严密程度，无有松动、泄漏现象；航空电缆连接正确。

1.2 将面板上的“控制方式”开关置于“停止”状态；并将电源控制开关置于关的位置；用PC/PPI通讯线连接电脑与PLC主机。

网络教育学院《楼宇自动化》课程设计题目：学习中心：层次：专升本专业：电气工程及其自动化年级：学号：学生：辅导教师：刘凤丽完成日期：年月日题目四：洁净空调控制系统的设计为了使洁净室内保持所需要的湿度温度、风速、压力和洁净度等参数，最常用的方法是向室内不断送入一定量经过处理的空气，以消除洁净室内外各种热湿干扰及尘埃污染。

为获得送入洁净室具有一定状态的空气，就需要一整套设备对空气进行处理，并不断送入室内，又不断从室内排出一部分来，这一整套设备就构成了洁净空调系统。

1、请说明洁净空调系统基本构成。

2、简要说明循环空气处理机组的控制方案。

3、说明洁净新风机组的控制方案以及相应功能段的划分。

一、洁净空调系统的基本构成1、洁净空调系统的组成：主要由组合式空调机组，制冷系统，蒸汽系统构成。

2、组合式空调机组：由若干功能根据需要组合成的空气处理机组，通常采用的功能段；新风过滤，空气混合，初效率过滤，表冷器，加热器，送风机，中效过滤，加湿器，回风机等基本组合单元。

3、制冷系统：主要由冷水机组，冷却塔，补水系统，冷却水循环泵，冷冻水循环泵。

4、蒸汽系统：引风机，供浆泵，锅炉，除尘泵。

二、循环空气处理机组的控制方案。

工作原理：1、空气处理机组控制系统由温控制器、过滤网、风门执行器、传感器、变压器、压差开关、电动调节阀（冷热水）、电动调节阀（加湿）、温度，湿度两个温度控制器组成。

2、温度控制可以设定温度通过对设定值与温度传感器所测量值进行比较，经过比例、积分计算，对电动调节阀进行控制。

3、湿度控制器可以设定温度，通过对设定值与湿度传感器的测定的值进行比较，经过PID计算，对电动调节阀进行控制。

从而改变加湿介质的流量，达到控制湿度的目的。

4、当过滤网阻塞时，压差开关给出开关信号。

风门执行器及电动调节阀、温控器都停止工作。

5、电动风阀与送风机连锁。

三、说明洁净新风机组的控制方案以及相应功能段的划分。

新风控制系统主要设备；风机7.5KW，风阀2套，过滤网2套，水阀1套，压差控制1套。
