下载文档原格式

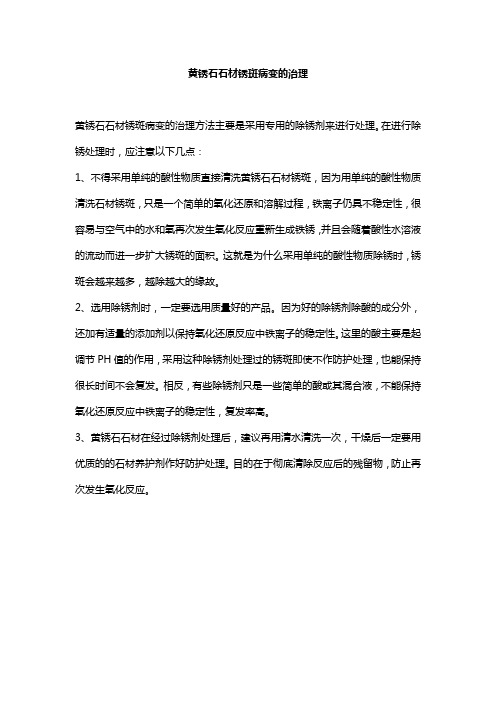

黄锈石石材锈斑病变的治理
黄锈石石材锈斑病变的治理方法主要是采用专用的除锈剂来进行处理。
在进行除锈处理时，应注意以下几点：
1、不得采用单纯的酸性物质直接清洗黄锈石石材锈斑，因为用单纯的酸性物质清洗石材锈斑，只是一个简单的氧化还原和溶解过程，铁离子仍具不稳定性，很容易与空气中的水和氧再次发生氧化反应重新生成铁锈，并且会随着酸性水溶液的流动而进一步扩大锈斑的面积。
这就是为什么采用单纯的酸性物质除锈时，锈斑会越来越多，越除越大的缘故。
2、选用除锈剂时，一定要选用质量好的产品。
因为好的除锈剂除酸的成分外，还加有适量的添加剂以保持氧化还原反应中铁离子的稳定性。
这里的酸主要是起调节PH值的作用，采用这种除锈剂处理过的锈斑即使不作防护处理，也能保持很长时间不会复发。
相反，有些除锈剂只是一些简单的酸或其混合液，不能保持氧化还原反应中铁离子的稳定性，复发率高。
3、黄锈石石材在经过除锈剂处理后，建议再用清水清洗一次，干燥后一定要用优质的的石材养护剂作好防护处理。
目的在于彻底清除反应后的残留物，防止再次发生氧化反应。

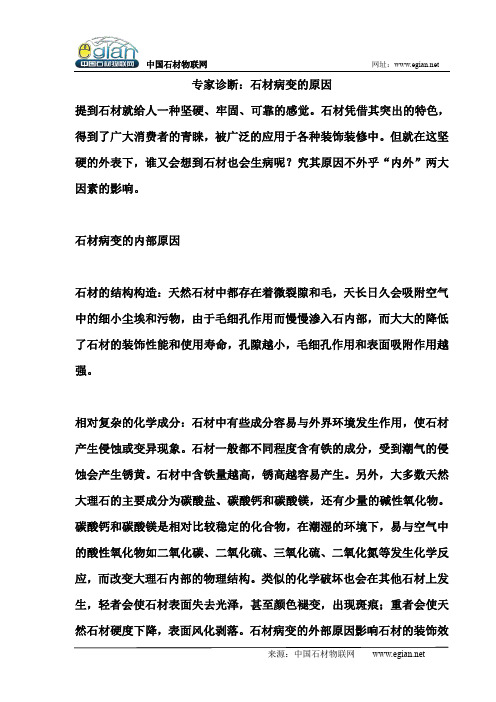

专家诊断：石材病变的原因提到石材就给人一种坚硬、牢固、可靠的感觉。
石材凭借其突出的特色，得到了广大消费者的青睐，被广泛的应用于各种装饰装修中。
但就在这坚硬的外表下，谁又会想到石材也会生病呢？究其原因不外乎“内外”两大因素的影响。
石材病变的内部原因石材的结构构造：天然石材中都存在着微裂隙和毛，天长日久会吸附空气中的细小尘埃和污物，由于毛细孔作用而慢慢渗入石内部，而大大的降低了石材的装饰性能和使用寿命，孔隙越小，毛细孔作用和表面吸附作用越强。
相对复杂的化学成分：石材中有些成分容易与外界环境发生作用，使石材产生侵蚀或变异现象。
石材一般都不同程度含有铁的成分，受到潮气的侵蚀会产生锈黄。
石材中含铁量越高，锈高越容易产生。
另外，大多数天然大理石的主要成分为碳酸盐、碳酸钙和碳酸镁，还有少量的碱性氧化物。
碳酸钙和碳酸镁是相对比较稳定的化合物，在潮湿的环境下，易与空气中的酸性氧化物如二氧化碳、二氧化硫、三氧化硫、二氧化氮等发生化学反应，而改变大理石内部的物理结构。
类似的化学破坏也会在其他石材上发生，轻者会使石材表面失去光泽，甚至颜色褪变，出现斑痕；重者会使天然石材硬度下降，表面风化剥落。
石材病变的外部原因影响石材的装饰效果和使用寿命的外部原因很多，如开采加工和储运过程中维护不当；安装石材所用的粘结材料的影响和自然环境因素等。
开采加工储运过程的影响：如石材的裂纹与开采方法不及当有关开采方式不科学，就会大大增加石材开裂的机率；加工所用的铁质工具也可能为石材产生锈斑留下隐患，不适当的石材冷却液会污染石材；储运过程中维护不当，也会产生锈斑及草绳黄等污染。
安装石材所用的粘结材料的影响：如果安装石材时采用水泥浆粘贴的湿贴法施工，则水泥中的碱性可溶性物质会因雨水的侵蚀而沿着石材的毛细孔渗出表面，而其碱性化合物如Ca(OH)2会与空气中的CO2或H2O发生化学反应，生成CaCo3在石材表面结晶，形成盐析泛碱现象。
另外，由于水泥水化后生成的某些盐类具有干燥剂的特性，渗入石材后吸收空气中的水分而在石材表面形成水斑，严重影响美观。

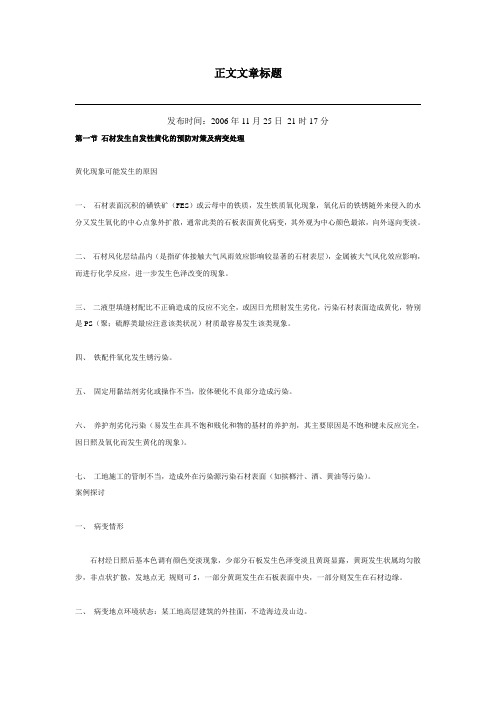

正文文章标题发布时间：2006年11月25日21时17分第一节石材发生自发性黄化的预防对策及病变处理黄化现象可能发生的原因一、石材表面沉积的磺铁矿（FES）或云母中的铁质，发生铁质氧化现象，氧化后的铁锈随外来侵入的水分又发生氧化的中心点象外扩散，通常此类的石板表面黄化病变，其外观为中心颜色最浓，向外逐向变淡。
二、石材风化层结晶内（是指矿体接触大气风雨效应影响较显著的石材表层），金属被大气风化效应影响，而进行化学反应，进一步发生色泽改变的现象。
三、二液型填缝材配比不正确造成的反应不完全，或因日光照射发生劣化，污染石材表面造成黄化，特别是PS（聚；硫醇类最应注意该类状况）材质最容易发生该类现象。
四、铁配件氧化发生锈污染。
五、固定用黏结剂劣化或操作不当，胶体硬化不良部分造成污染。
六、养护剂劣化污染（易发生在具不饱和贱化和物的基材的养护剂，其主要原因是不饱和键未反应完全，因日照及氧化而发生黄化的现象）。
七、工地施工的管制不当，造成外在污染源污染石材表面（如摈榔汁、酒、黄油等污染）。
案例探讨一、病变情形石材经日照后基本色调有颜色变淡现象，少部分石板发生色泽变淡且黄斑显露，黄斑发生状属均匀散步，非点状扩散，发地点无规则可5，一部分黄斑发生在石板表面中央，一部分则发生在石材边缘。
二、病变地点环境状态：某工地高层建筑的外挂面，不造海边及山边。
三、石材种类及颜色：绿色花岗石四、使用方法：全干式铁件系挂五、现场实地勘察、采样及可能的推论（一）矿铁矿或石材切割用钢砂造成的黄斑，本工地的黄化区域呈现均匀面壮平铺分布，经判断并非石材表面磺铁矿聚集处或切割时残留钢砂氧化的现象，其论点为：一般磺铁矿或钢砂在石材表面发生氧化现象时，因铁成分在中心的浓度较高，因此在氧化现象发生时，扩散的黄斑多因水分扩散的因素而呈现圆形扩散状态，发生黄化的色泽也由中心点逐而变淡，此与现场发现的状态有极大差异，因此，初步勘察推论该案例的黄斑现象并非此种现象造成。
石材的病变分析及防护理论⑴病变分析石材在施工及使用过程中，对成品应及时采取保护措施，同时应加强对石材的科学保养，否则，随着时间的推移，石材接触水后会出现不同程度的损伤和各种病症；水是引起石材病害的主要根源。
任何石材都有孔隙系统，由于毛细现象，石材孔隙会吸收水份，而水中又含有有害物质（水溶性盐及气体），它们的作用使石材产生以下病变：①由于吸收水份而产生：a冰冻病害；b、水力膨胀与收缩；c、降低材料的绝热能力；d、微生物附生；e、铁锈（锈斑、黄斑）；f、水与石材内部多种矿物质发生反应，产生不同的病变。
②由于吸收水及溶于水中的有害物质而产生：a、盐结晶及盐水解；b、提高了由于吸湿作用而产生的平衡水蒸气含量；c、化学腐蚀；f、流痕污斑；e、水斑不干。
③因病害而使石材产生:a、铁锈（锈斑、黄斑）；b、白华（石灰腐蚀）；c、发霉、变色。
④因污染物处理不当或产品质量不合格使石材产生：a油斑；b、腐蚀色斑；c、其它病状。
⑵石材防护处理概论①定义：石材防护，顾名思义，就是对石材进行清洗、保养和防护。
清洗保养石材，就是对污染的石材进行清洗治理以及对石材进行日常维护。
防护是指把防护剂涂抹于石材上以达到保护石材的作用。
许多与石材打交道的人士都有这么一个观点：石材是一种不需要维护保养的耐久性材料。
其实这一观点是错误的。
因为石材本身都有一个天然突出的物理特点-吸水性（一般花岗岩吸水率在0.1-0.2% ）。
这样由于不合理的堆放、包装、运输以及外界污染源，如水汽、雨水、油污等与其接触，石材极易产生污染。
②石材防护后的特征：石材防护在国外发展已有30多年的历史，在欧美一些国家，石材防护可谓家喻户晓，而石材养护在我国发展可以说刚刚开始。
石材养护主要分清洗和防护两种，防护主要原理是防护剂中有效物质随溶剂渗入石材内部，待溶剂自然挥发后，有效物质和石材晶体结合，在石材表面下形成一道有效的防护屏障，以阻止外来及内部污染的渗入，从而达到保护石材，延长石材寿命的作用。

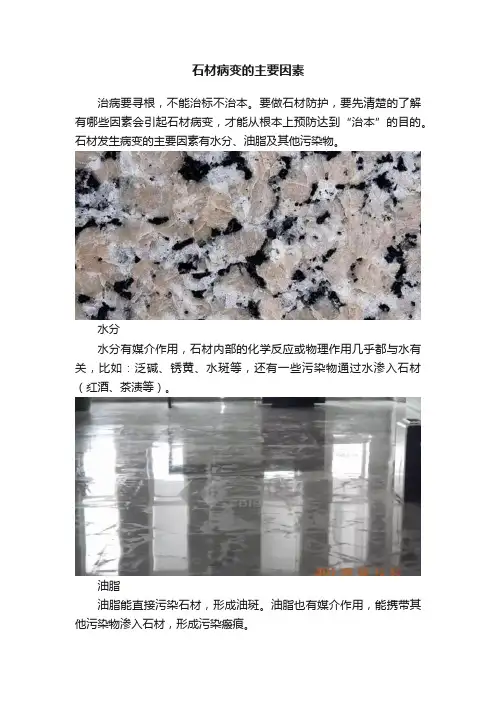

石材病变的主要因素
治病要寻根，不能治标不治本。
要做石材防护，要先清楚的了解有哪些因素会引起石材病变，才能从根本上预防达到“治本”的目的。
石材发生病变的主要因素有水分、油脂及其他污染物。
水分
水分有媒介作用，石材内部的化学反应或物理作用几乎都与水有关，比如：泛碱、锈黄、水斑等，还有一些污染物通过水渗入石材（红酒、茶渍等）。
油脂
油脂能直接污染石材，形成油斑。
油脂也有媒介作用，能携带其他污染物渗入石材，形成污染瘢痕。
其他污染物
其他污染物会通过水或油等液体渗入石材。
1、水性溶液：茶水、咖啡、可乐、汤汁、酱汁、果汁等。
2、有机物：纸箱、烟灰、草绳、木制品等。
3、油性物质：机油、食用油、汽油、润滑油等
4、胶黏材料：不干胶、云石胶、填缝剂等
5、含色素材料：油漆、记号笔墨、墨水、色粉、染料等
除此之外。
还有很多，如化学或生物因素、自然环境、人为因素等。
在进行石材防护施工时，必须弄清楚需要预防的具体因素，否则就会造成石材污染，只有弄清楚需要预防的具体因素，才可以有针对性的进行石材防护。
举个例子：酒店的地面主要是防止水性污染，选择防水型防护剂。
餐厅和厨房主要是油性污染，则选择防油型防护剂。
弄清楚石材污染的主要因素，我们才能有针对性的进行石材防护。
石材锈变形成的原因：石材成分中含有铁元素容易造成锈蚀、锈斑、锈迹，通常铁元素是以化合物的形式存在于石材中，铁元素的扩散、溶蚀会在石材表面形成锈斑、孔洞、流挂、变色、发黄以及大面积不规则的变色等，影响石材的外在观赏性与美感，严重的影响石材品质和性能。
以花岗岩的锈变成因为例：1、花岗岩因风化产生的锈：接近地面的花岗岩因长年受到自然风化作用而脆化，这种自然风化侵蚀使得花岗岩中的长石类受到水及二氧化碳作用而呈黏土化，导致花岗岩石中含金属的矿物内金属游离；2、石材加工用酸造成的黄锈：加工石材后，操作者往往要使用稀盐酸清洗石材表面，以便利用酸的腐蚀力清洗掉加工时残留在板面或嵌入板面上的钢砂。
该方法在一定程度可以清洗掉绝大多数钢砂，但也给花岗石本身含有的铁矿产生氧化或氯化的化学反应提供了条件，其反应物会出现黄褐色的氧化铁、氯化铁，被称为一次性吐黄；3、石材与外界铁质金属接触而被污染锈迹：石材与装饰挂件、铁质广告架、铁质材料、附件等接触，因外部铁质或其他金属的污染会形成锈迹、锈蚀、流挂、锈斑。
客林石材锈变解决方案包括：石材锈迹分析、清洗产品种类、石材表面呈现整体发黄因素、石材防护产品一、石材锈迹分析首先，使用者要确定被清洗的石材上的污染的性质，如外在因素影响导致的锈迹还是内部本身的锈迹；其次，要确定石材的种类、品种、结构，是大理石、花岗岩、砂岩还是板岩；再次，清洗的部位、所处的环境，是否为公共场所；最后，需选择施工方法与设备。
二、清洗产品种类客林”具有一系列除锈产品，针对不同的锈迹污染请选用合适的产品。
①对于外界铁质金属接触导致的锈迹，可选择客林除锈剂。
客林除锈剂：用于清洗瓷砖、石材、陶瓷、玻璃、PVC和塑钢材料表面的铁锈。
②对于风化、酸洗导致的锈迹、锈斑，可选择客林强力除锈剂。
客林强力除锈剂：用于从耐酸的瓷砖、清水砖、陶土制品和天然石材快速彻底地去除铁锈（发黄现象）。
清水砖和天然石材内部的铁锈金属化合物被置换，从而实现长期的保护作用。

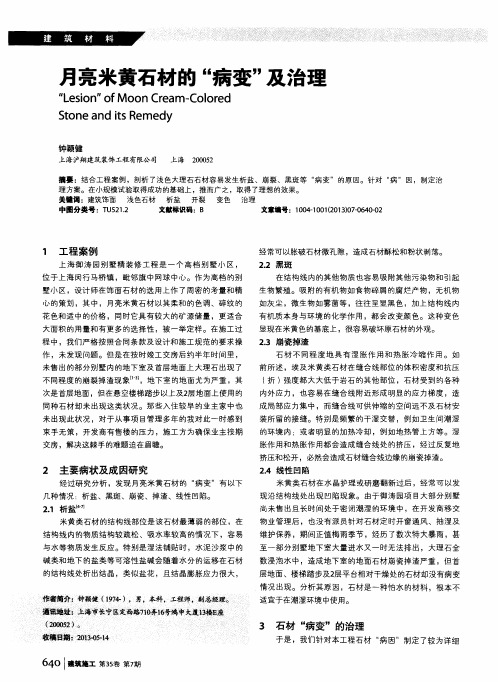

埃及米黄石材病变原因、预防方法及治理埃及米黄类石材在铺装施工和日常使用中，经常会出现一些比较特殊的问题，而且解决起来具有相当难度。
例如：“长毛”（针状结晶物）、“黑斑”、“纹线部位凹陷”等，最严重的是出现大面积崩碴现象（这些现象大部分发生在多水环境，湿法安装的地面、墙面部位，有地暖的地面也表现严重）。
为解决这一常见的病变，本文试图从岩石学、化学以及石材养护方面，对病变出现的原因、预防方法和治理技术进行一些初步探讨，供业内参考。
从岩石学角度，埃及米黄类石材属于古地中海沉积的碳酸盐岩石，在沉积成岩过程中，由于压溶作用，即在上覆岩层的静压力下，岩层发生不均匀溶解，某些物质富集形成了构造面，剖面上称为缝合线。
这个构造面在剖面中呈锯齿状曲线，状如动物头盖骨中的结合缝;平面上是一个起伏不平的面。
组成缝合线的主要物质成分是有机质（也称沥青质）、铁质、锰质以及泥灰质。
缝合线最显著的特点是其成分与线两边的岩石成分截然不同，缝合线的形状和宽度与沉积环境有直接关系，缝合线的形态随岩石层面变化而变化，有的形状像锯齿状，也有的形成较大的弯曲、总体又是一条直线。
由于成分的不同，缝合线与石灰岩的缝合（粘结）牢度也不同，有机质的粘结胶结较强[/url]，泥灰质成分次之。
尽管是缝合（粘结），但毕竟不是原岩的成分，其构造面还是最薄弱的部位，加工后的板材在缝合线处最容易发生断裂。
有时尽管断裂没有贯通，但已形成外来物质的通道。
埃及米黄类石材在加工时，垂直层面切割就会形成似平行的花纹，如“银线米黄”“金线米黄”“红线米黄”;顺层面切割，会形成云朵状或不规则环状花纹，如“金碧辉煌”。
垂直层面切割时，由于缝合线和沉积层形成平行发育的花纹，石材往缝合线部位的天然缺陷被掩盖，很少出现崩碴的问题;平行层面切割时，板面上会形成不规则的缝合线的环状花纹。
生动丰富的花纹深受人们喜爱，但缺陷也会暴露出来，主要问题是在缝合线部位出现凹陷、翘起、崩碴，以及滑缝合线的变色和泛碱等。
从石材应用化学的角度看，如果埃及米黄类石材处于不受潮湿影响，不接触盐碱，无较强的外力作用，无较大的温度变化，一般不会出现上述问题，石材的生动、优雅和亮丽的装饰特征可以充分表现。
但是，如果使用水泥沙浆湿法铺贴，安装在卫生问的墙面或地面，或者安装在底部铺设了采暖设施地面等，就会出现上述问题。
探究其原因，主要来自三个方面：一是缝合线构造的天然缺陷，二是过多的水分和盐碱，三是冷热变化过快。
2.1盐碱成分析出结晶（俗称长毛）：埃及米黄类石材的缝合线部位是该石材最薄弱的部位，特别是有机质和泥灰质成分的缝合线。
缝合线内的物质结构相对较疏松，透水性强，容易成为水分运移和蒸发的通道，缝合线实际上是一种构造面，也可看作是一种石材天然缝隙。
湿法铺贴时水泥砂浆和其他建筑材料中的可溶性盐、碱物质会随着水分的运移至石材表面，水分蒸发后在缝隙处形成白色的结晶状物质。
这种析出结晶的物质不仅破坏石材的美观，而且其结晶的应力往往对石材缝隙和孔隙进行挤压膨胀，造成石材表面片状或粉状剥落。
埃及米黄安装在卫生间地面或墙面时析盐碱现象更为普遍，盐碱物质既来源墙体内部也有卫生间内空气和污染的液体。
2.2外来物质的富集污染（俗称黑斑）：缝合线内的有机质和泥灰质成分，因为疏松和吸
水率较高，强度远低于碳酸盐成分，在石材表面顺着缝合线形成线状凹陷，局部会形成凹坑。
凹陷部位会造成外来污染物质的富集，同时也会引起生物繁殖。
富集的污染物要是含有人类生活、饮食和人类活动带来的灰尘及腐殖质，还有动物体新陈代谢的毛屑、皮屑等，时间久了就会滋生大量的微生物，如酶菌等，使得凹陷部位的物质颜色发生改变，甚至变黑。
这种污染形成的变色现象与缝合线本身的颜色和物质成分有很大区别，对石材的外观形成很大影响。
2.3崩碴：天然石材本身是一种刚性物质，具有一定吸水率，在温度变化时会发生热胀冷缩和冻融。
如前所述，埃及米黄类石材在缝合线内的物质的强度要低于岩石的其他主要碳酸盐成分，一旦石材受到的应力的作用，很容易在缝合线部位造成应力破坏，缝合线部位的岩石大部分为交叉接触，接触面不可能是平直的齐整面，有一定角度，甚至是锐角接触。
处于上面的具有锐角的岩石部分其楔形的尖端在受外力作用时（坚硬鞋底踩踏都会产生较大作用），很容易于岩石本身发生断裂，造成“崩碴”现象的发生。
石材安装在具有地热管线的部位时，热接触会造成石材的热胀变形，缝合线由闭合变为开放状态，或者是随着冷热交替变化而反复。
频繁的形变，必然造成结构的变化，缝合线会完全变为贯通的缝隙，缝合线两侧的岩石处于悬空状态，更容易发生广泛的“崩碴”脱落.
2.4线形凹陷：如前所述，埃及米黄线形凹陷主要沿缝合线发育，其原因是由多方面构成的，有材质本身的原因，也有外部应力作用的结果，往往在对埃及米黄石材养护或研磨翻新过后，也会发现晶硬护理膜沿缝合线出现较明显的凹陷现象。
分析其发生原因有：缝合线物质的硬度低，容易被打磨掉;研磨中边缘锐角受力较大，磨耗量相对较多;酸性的晶硬剂对碳酸盐类石材渗透性强，更容易渗入缝合线内部，缝合线部位所需晶硬材料要多于其他部位。
因此，在晶硬处理后，其形成的保护膜随着基底发生了变化。
