压力传感器信号采集电路

压力传感器电路原理
压力传感器电路原理是用于测量物体压力或力量的电子装置。

它由压力感应元件、信号处理电路和输出电路组成。

压力感应元件通常采用压阻式传感器。

压阻式传感器是一种根据压力大小改变其电阻值的传感器。

当物体施加压力时，压阻式传感器会改变形状，从而改变电阻值。

通常采用的是基于薄膜或硅芯片的压阻式传感器。

薄膜式传感器使用一层薄膜作为感应元件，而硅芯片式传感器则是通过硅芯片上的应变测量电桥来实现。

信号处理电路负责将传感器输出的模拟电信号转换为数字信号。

它包括放大、滤波和模数转换等功能。

放大电路将传感器输出的微弱电压信号放大到合适的电平，以便后续的处理和检测。

滤波电路用于去除传感器输出信号中的噪声和杂散干扰，以提高测量精度。

模数转换电路将模拟信号转换为数字信号，以便于数字信号的处理和存储。

输出电路负责将转换后的数字信号输出为用户可识别的形式。

常见的输出方式包括模拟输出和数字输出。

模拟输出一般通过电压或电流的变化来表示物体的压力大小。

数字输出一般使用数字接口，如串口或I2C接口，将转换后的数字信号传输给其他设备或系统。

整个压力传感器电路通过合理的设计和校准，可以实现准确、可靠的压力测量。

在实际应用中，还需要考虑环境因素、温度
补偿、线性度校正和功耗等问题，以提高传感器的性能和稳定性。

智能压力传感器的采集和处理数据功能智能压力传感器的采集数据功能主要是通过传感器内部的压阻和放大电路来实现的。

当物体施加压力时，传感器内部的压阻会发生变化，通过与电路连接的控制器将这一变化转化为电信号进行采集。

传感器还可以通过无线通信技术将采集到的数据传输给外部的设备，实现远程实时监测和数据采集。

智能压力传感器的处理数据功能包括数据清洗、数据转化和数据分析等多个环节。

首先，在数据采集过程中，传感器可能会受到噪声、干扰或漂移等因素的影响，导致采集数据存在一定的误差。

因此，需要对采集到的数据进行清洗和滤波，去除异常值和噪声，确保数据的准确性和可靠性。

接下来，采集到的数据通常是模拟信号，需要将其转化为数字信号进行处理。

这一过程称为数模转换（ADC），可以通过采样和量化的方式将模拟信号转化为数字形式的数据。

转化后的数据可以更方便地进行存储、处理和传输。

对于处理后的数据，可以进行多方面的分析和应用。

例如，可以通过数据可视化的方式将采集到的数据以图表或曲线的形式展示出来，帮助用户更直观地了解压力变化的趋势和规律。

同时，还可以通过数据统计和挖掘的方法，对大量数据进行分析，提取其中的关键特征和规律，为用户提供更多的信息和决策支持。

此外，智能压力传感器还可以与其他设备和系统进行集成，实现更复杂的功能和应用。

例如，在工业生产环境中，可以将智能压力传感器与自动控制系统连接，实现对压力变化的实时监测和调节。

在医疗卫生领域，可以将智能压力传感器与健康监测设备结合使用，帮助医生和护士监测患者的生命体征和疾病状态。

总而言之，智能压力传感器的采集和处理数据功能是其核心的技术特点之一、通过采集和处理数据，智能压力传感器可以实现对压力变化的准确监测和分析，为用户提供更全面的信息和决策支持，推动相关领域的发展和进步。

压力传感器正确接线方法:压力变送器是把气体或液体的压力转换为可使用的电信号的器件。

压力变送器按接线方式，可分二线制，三线制，四线制。

楼主看到的应该是四线制的压力变送器。

两根电源线，两根信号线。

电源接24v直流电，简单的检测方法是用一只电流表或电压表，接信号线两端。

电源接上后，电流表会有4ma电流或电压表有0v或1V电压。

现在的变送器一般都有4个接线端子，两个是接线的，另外两个不用接线，变送器的DC24V电源线同时就是4～20mA的信号反馈线，也就是说，你的二次表或者DAS（数据采集系统）的AI点要带DC24V输出。

压力变送器一般输出的信号是电流4-20MA，0-20MA，或电压0-5V，1-5V，0-10等，通常电流型的是二线或四线制，电压的三线制输出。

目前市的变频器很多是没有24VDC供电电源的，大部份是10V，有些功耗较大的变送器，10VDC的电源无法带动，那么只能外接供电源24VDC。

这样变频器就出现了四个接线端子：供电+，供电-，反馈+和反馈-。

电流型四线制接线方式：电源+==供电+；电源-==供电-；信号+==反馈+，信号-== 反馈-。

电流型二线制接比方式：电源+==供电+；信号+==反馈+，供电-==反馈-。

电压型三线制接线方式：电源+==供电+；电源-（信号-）== 供电-；信号+==反馈+，电源-（信号-）==反馈-。

压力变送器可以直接和变频器连接的，电源可以用变频器上的24V电源，将压力变送器串接在到信号回路即可。

至于怎么接到显示仪表，要看仪表的量程是多大，如果有和输出信号相适应的档位，就可以直接测量，否则要加信号调整电路。

五线制压力传感器与四线制相差不大，市面上五线制的传感器也比较少。

看压力变送器是电流型，还是电压型！看清输出电压压力变送器的电压输出端接变频器的外接可调电压输入端，压力变送器和变频器的外接可调地相连接硬件变完成了软件你要设施正反转，频率转速和驱动方式。

扩展资料原理：1、压阻式力传感器电阻应变片是压阻式应变传感器的主要组成部分之一。

1 引言压力测量对实时监测和安全生产具有重要的意义。

在工业生产中，为了高效、安全生产，必须有效控制生产过程中的诸如压力、流量、温度等主要参数。

由于压力控制在生产过程中起着决定性的安全作用，因此有必要准确测量压力。

为了测到不同位置的压力值，研制了基于C8051F020单片机的测量仪。

通过压力传感器将需要测量的位置的压力信号转化为电信号，再经过OP07运算放大器进行信号放大，送至C805lF020单片机内部的高速率12位A／D转换器，然后将模拟信号转换成单片机可以识别的数字信号，再经单片机转换成液晶显示器可以识别的信息，最后显示输出。

与此同时，可以利用SD卡存储器将各通道设定的压力值、系统参数存储起来，以便在系统断电或复位后，能使其继续运行，增强系统的抗干扰性能。

2 硬件电路图l给出多路压力测量仪的系统框图。

其硬件部分主要由压力传感器、C8051F020单片机、SD卡存储器、液晶显示器、键盘及信号调理电路等组成。

2．1 压力传感器信号采集电路图2给卅压力传感器信号采集电路。

它选用了测量范围广，精度较高，性能价格比好的电阻应变式压力传感器；信号放大部分采用功耗低，输入失调电压小，线性度好的OP07运算放大器：A／D转换模块采用C8051F020内部设置的高速率12位A／D转换器。

图2中OP07的输出失调电压为2 mV，通过滑动变阻器R8可调节输出失调电压的大小。

2．2 单片机处理电路单片机处理电路是测量仪的核心。

在此采用美国Cygnal公司生产的C805lF020 微控制器。

该器件采用独特的CIP-8051结构，对指令运行实行流水作业，大大提高了指令的运行速度，可在25 MHz时钟频率下提供高达25 MI／s 的输出，并具有下述独特功能：①真正12位、100 Ks／s的8通道A／D转换器，并带PGA和模拟多路开关；②64 K字节可在系统编程的Flash存储器，其扇区为512字节；③两个12位D／A转换器，具有可编程数据更新方式；④工作电压为2．7～3．6V；⑤用于硬件实现的SPI，SMBus／I2C和两个UART串行接口；⑥片内看门狗定时器、VDD监视器和温度传感器。

压力传感器信号调理电路设计压力传感器是工业自动化中常见的一种传感器，通过其可以测量物体表面的压力及其变化。

在实际工程应用中，传感器采集到的信号需要经过一定的处理和调理，以提高测量精度并减少误差。

本文将介绍一种基于运算放大器的压力传感器信号调理电路的设计方法。

1. 信号调理电路基础信号调理电路通常由四个部分组成：输入级、滤波电路、增益电路和输出级。

其中输入级接收传感器的模拟信号，滤波电路用于去除高频噪声，增益电路可以将信号放大至合适的范围，输出级最终将信号送入控制系统进行处理。

2. 压力传感器信号特性压力传感器输出的信号通常为微小的电压信号，其幅值与被测物体的压力成正比。

由于压力传感器常常需要在恶劣的环境中工作，因此其输出信号往往存在一定的噪声和漂移。

为了减小这些误差，我们需要将信号放大并进行滤波处理。

3. 压力传感器信号调理电路设计流程3.1 输入级设计输入级通常由一个运算放大器和一个 RC 滤波器组成，其中RC 滤波器用于去除高频噪声。

假设传感器输出电压为 V，那么输入级的运算放大器输入电压应设计为 V/2，通过调整 R 和C 的值可以得到合适的截止频率，同时保证输入电阻尽量大，以避免对传感器输出的干扰。

3.2 滤波电路设计滤波电路可以采用低通或带通滤波器，以去除输入信号中的高频干扰。

常见的滤波器类型有二阶 Butterworth 滤波器、Sallen-Key 滤波器以及多极 RC 滤波器。

选择滤波器类型时需要考虑频率响应、阶数、带宽和幅值响应等因素。

3.3 增益电路设计增益电路的作用是将输入信号放大至合适的范围，以方便后续数字化处理或控制。

增益电路可以采用单级或多级放大器，也可以采用可调增益放大器，以便根据实际应用场景灵活调整增益大小。

3.4 输出级设计输出级通常由一个运算放大器和一个反馈电阻网络组成，反馈电阻网络可以通过调整电阻比例实现信号输出的零漂和增益校准。

同时需要考虑输出电压的范围、输出阻抗和功率等因素，以确保输出信号能够被控制系统准确接收。

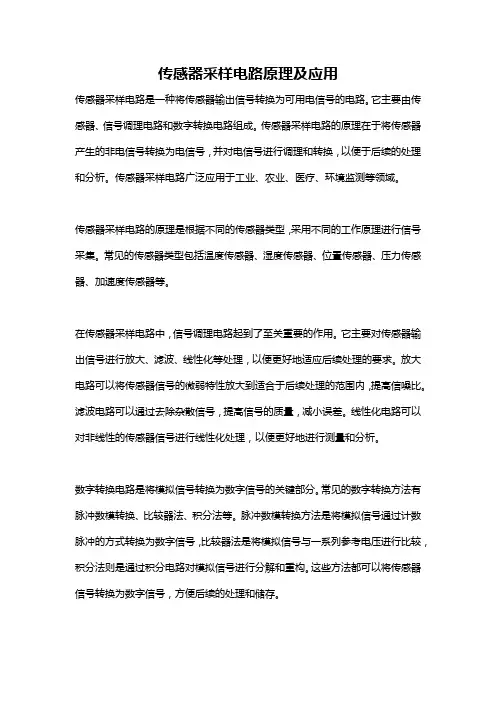

传感器采样电路原理及应用传感器采样电路是一种将传感器输出信号转换为可用电信号的电路。

它主要由传感器、信号调理电路和数字转换电路组成。

传感器采样电路的原理在于将传感器产生的非电信号转换为电信号，并对电信号进行调理和转换，以便于后续的处理和分析。

传感器采样电路广泛应用于工业、农业、医疗、环境监测等领域。

传感器采样电路的原理是根据不同的传感器类型，采用不同的工作原理进行信号采集。

常见的传感器类型包括温度传感器、湿度传感器、位置传感器、压力传感器、加速度传感器等。

在传感器采样电路中，信号调理电路起到了至关重要的作用。

它主要对传感器输出信号进行放大、滤波、线性化等处理，以便更好地适应后续处理的要求。

放大电路可以将传感器信号的微弱特性放大到适合于后续处理的范围内，提高信噪比。

滤波电路可以通过去除杂散信号，提高信号的质量，减小误差。

线性化电路可以对非线性的传感器信号进行线性化处理，以便更好地进行测量和分析。

数字转换电路是将模拟信号转换为数字信号的关键部分。

常见的数字转换方法有脉冲数模转换、比较器法、积分法等。

脉冲数模转换方法是将模拟信号通过计数脉冲的方式转换为数字信号，比较器法是将模拟信号与一系列参考电压进行比较，积分法则是通过积分电路对模拟信号进行分解和重构。

这些方法都可以将传感器信号转换为数字信号，方便后续的处理和储存。

传感器采样电路在工业中有广泛的应用。

例如，温度传感器采样电路可以用于热处理过程中对温度变化进行监测和记录。

压力传感器采样电路可以用于汽车制造中对轮胎气压进行检测，以保证行车的安全性。

加速度传感器采样电路可以用于飞机、火车等运输工具的振动监测，以预测设备的寿命和检测故障。

此外，传感器采样电路还可以用于物体测距、光谱分析、声音采集等领域。

总之，传感器采样电路是将传感器输出信号转换为可用电信号的电路。

它通过信号调理和数字转换等处理，将非电信号转换为电信号，并适应后续处理和分析的要求。

传感器采样电路在工业、农业、医疗、环境监测等领域发挥着重要的作用，为各行各业提供了重要的技术支持。

信号采集电路工作原理信号采集电路是一种用于将外部信号转换为数字信号的电路。

它的工作原理是通过传感器将物理量转换为电信号，然后经过滤波、放大和模数转换等过程，将信号转换为数字形式，以便于数字系统的处理和分析。

信号采集电路的工作原理主要包括信号传感、信号调理和信号转换三个环节。

首先是信号传感环节。

信号传感器是信号采集电路的核心组成部分，它的作用是将非电信号转换为电信号。

常见的传感器包括温度传感器、压力传感器、光传感器等。

传感器根据不同的物理量，采用不同的工作原理，将物理量转换为电信号输出。

例如，温度传感器通过测量温度对电阻或电压的影响，将温度转换为电信号输出。

接下来是信号调理环节。

信号调理是为了提高信号质量和适应数字系统要求而进行的处理过程。

信号调理包括滤波、放大和增益调节等操作。

滤波的目的是去除噪声和干扰，保留有效信号。

放大是将传感器输出的微弱信号放大到适合后续处理的范围。

增益调节是为了调整信号幅度，使其适应后续处理的要求。

最后是信号转换环节。

信号转换是将模拟信号转换为数字信号的过程。

模数转换器（ADC）是信号转换的核心设备，它将连续的模拟信号转换为离散的数字信号。

ADC将模拟信号进行采样和量化，然后通过编码将量化值转换为二进制数字信号。

转换后的数字信号可以通过数字处理器进行处理和分析。

总结起来，信号采集电路的工作原理是通过信号传感、信号调理和信号转换等环节，将外部的非电信号转换为数字信号，以便于数字系统的处理和分析。

这种电路的应用非常广泛，例如在工业自动化、医疗仪器、环境监测等领域都有重要的应用。

信号采集电路的设计和优化对于保证数据准确性和系统性能至关重要，因此需要充分理解其工作原理，并根据实际应用需求进行合理设计。

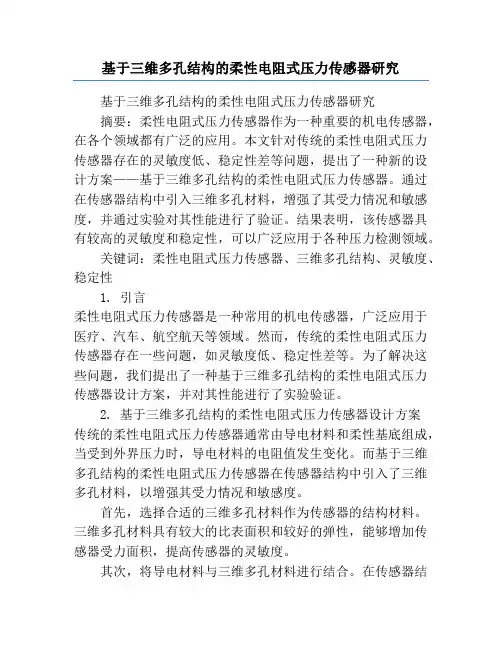

基于三维多孔结构的柔性电阻式压力传感器研究基于三维多孔结构的柔性电阻式压力传感器研究摘要：柔性电阻式压力传感器作为一种重要的机电传感器，在各个领域都有广泛的应用。

本文针对传统的柔性电阻式压力传感器存在的灵敏度低、稳定性差等问题，提出了一种新的设计方案——基于三维多孔结构的柔性电阻式压力传感器。

通过在传感器结构中引入三维多孔材料，增强了其受力情况和敏感度，并通过实验对其性能进行了验证。

结果表明，该传感器具有较高的灵敏度和稳定性，可以广泛应用于各种压力检测领域。

关键词：柔性电阻式压力传感器、三维多孔结构、灵敏度、稳定性1. 引言柔性电阻式压力传感器是一种常用的机电传感器，广泛应用于医疗、汽车、航空航天等领域。

然而，传统的柔性电阻式压力传感器存在一些问题，如灵敏度低、稳定性差等。

为了解决这些问题，我们提出了一种基于三维多孔结构的柔性电阻式压力传感器设计方案，并对其性能进行了实验验证。

2. 基于三维多孔结构的柔性电阻式压力传感器设计方案传统的柔性电阻式压力传感器通常由导电材料和柔性基底组成，当受到外界压力时，导电材料的电阻值发生变化。

而基于三维多孔结构的柔性电阻式压力传感器在传感器结构中引入了三维多孔材料，以增强其受力情况和敏感度。

首先，选择合适的三维多孔材料作为传感器的结构材料。

三维多孔材料具有较大的比表面积和较好的弹性，能够增加传感器受力面积，提高传感器的灵敏度。

其次，将导电材料与三维多孔材料进行结合。

在传感器结构上均匀涂覆导电材料，并与三维多孔材料紧密结合，形成导电路径。

当传感器受到外界压力时，导电材料的电阻值发生变化，从而实现对压力的测量。

最后，将传感器与信号采集电路相连，通过信号采集电路对传感器的电阻变化进行读取和处理，得到相应的压力值。

3. 实验验证为了验证基于三维多孔结构的柔性电阻式压力传感器的性能，我们进行了一系列实验。

首先，对传感器施加不同的压力，并测量传感器的电阻值变化。

实验结果显示，基于三维多孔结构的柔性电阻式压力传感器在测量压力时具有较高的灵敏度，能够准确捕捉到不同压力下的电阻变化。

压力传感器实验报告一、引言压力传感器是一种能够将外部压力信号转换为电信号的装置。

在工业、医疗、航空等领域起着重要的作用。

本次实验旨在通过搭建实验装置，探究压力传感器的工作原理以及其在实际应用中的特点和性能。

二、实验装置和方法1. 实验装置：本次实验使用了压力传感器、放大电路和数据采集系统等装置。

其中压力传感器是最关键的组件，它能够将外界压力转换为电阻值的变化。

放大电路是为了将传感器输出信号放大至可被数据采集系统读取的范围。

2. 实验方法：我们首先搭建了实验装置，并保证各个部件之间的正确连接。

然后，在实验装置基础上进行数据采集和分析。

具体的方法包括：（1）将待测试物体放在传感器下方，并施加压力。

（2）通过数据采集系统记录传感器输出的电阻值随压力的变化。

（3）根据实验数据绘制压力与电阻值的关系曲线。

（4）分析曲线特征，得出结论。

三、实验结果及讨论1. 实验数据处理：通过数据采集系统记录的数据，我们得到了一组压力与电阻值的对应关系数据。

针对这组数据，我们进行了平均值计算和误差分析。

结果显示，压力传感器的输出电阻值与施加压力呈线性关系，并且误差较小。

2. 曲线分析：我们将实验数据绘制成压力与电阻值的关系曲线。

通过观察曲线，我们可以得到以下结论：（1）随着施加压力的增加，传感器的输出电阻值呈线性增加。

这表明压力传感器具有较好的灵敏度。

（2）曲线的斜率代表了传感器的灵敏度大小。

实验结果显示，我们所使用的传感器具有较高的灵敏度。

（3）曲线的直线段表示传感器的工作范围，当压力过大或过小时，传感器的输出电阻值将不再线性增加。

（4）根据曲线特征，我们可以根据传感器输出的电阻值得出所施加压力的大小。

四、实验总结通过本次实验，我们深入了解了压力传感器的工作原理和特点。

压力传感器在实际应用中具有广泛的用途，例如在医疗领域，它可以用于测量血压；在汽车制造中，它可以用于测量车胎的压力；在工业自动化领域，它可以用于管道压力的监测等。

《传感器原理及应用》基于压力传感器的电子秤
设计实验报告
1.实验功能要求
压力传感器把压力信号转换为电信号，经放大器处理，通过HX711在数码管显示压力数据在数码管。

2.实验所用传感器原理
原理：
上下表面各有一个应变片，每个应变片内有两个压力电阻，四个电阻组成全桥式电路（提高测量精度）。

将应变片粘贴到受力的力敏型弹性元件上，当弹性元件受力产生变形时，应变片产生相应的应变，转化成电阻变化。

如右图所示电桥电路，力引起的电阻变化将转换为测量电路的电压变化，通过测量输出电压的数值，再通过换算即可得到所测量物体的重量。

3.实验电路
4.实验过程
将电子秤大致能划分为三大部分，数据采集模块、控制器模块和人机交互界面模块。

其中数据采集模块由压力传感器、信号的前级处理和A/D 转换部分组成。

转换后的数字信号送给控制器处理，由控制器完成对该数字量的处理，驱动显示模块完成人机间的信息交换。

此外添加了一个过载、欠量报警提示的特殊功能。

5.
6.如图2-1（上图为本系统的设计图）
为了方便程序调试和提高可靠性，程序设计采用自上而下、模块化、结构化的程序设计方法，把总的编程过程逐步细分，分解成一个个功能模块，每个功能模块相互独立，每个模块都能完成一个明确的任务，实现某
个具体的功能。

本设计按任务模块划分的程序主要有初始化程序、主程序，A/D转换子程序、显示子程序、键盘处理子程序。

⼤物实验报告——传感器信号的数据采集传感器信号的数据采集实验报告⼀、实验⽬的与实验仪器实验⽬的1) 了解模/数转换的相关知识，掌握采样频率的参数调节。

2) 学会使⽤多功能数据采集卡，掌握对不同类型信号的数据采集⽅法。

3) 了解温度传感器、红外测距传感器、扩散硅⽓体压⼒传感器的⼯作原理及信号输出形式。

4) 学会使⽤电压放⼤器、差动放⼤器、低通滤波器等硬件信号调理电路，对信号进⾏调理。

5) 学会使⽤LabView 软件进⾏简单的编程，实现对采集信号的调理、输⼈和显⽰。

实验仪器多功能数据采集卡、温度传感器实验板、红外测距传感器实验板、扩散硅⽓体压⼒传感器实验板，低通滤波器电路板、电压放⼤器实验板、差动放⼤器实验板、相关电⼦元器件等。

⼆、实验原理（要求与提⽰：限400字以内，实验原理图须⽤⼿绘后贴图的⽅式）1、信号的分类在物理量被转换成为电信号之后，需要根据处理⽅法的不同将信号进⾏分类。

⾸先将信号划分为模拟信号和数字信号。

模拟信号是指相对时间连续变化的信号，数字信号仅有两种电平⼀⼀⾼电平和低电平。

2、模/数转换和数据采集模/数转换是指将连续变化的模拟信号转换为离散的数字信号的技术。

⼀些典型的模拟信号，例如温度、压⼒、声⾳或者图像等，需要转换成计算机能够处理、存储和传输的数字形式。

典型的模/数转换过程如图7.1-3所⽰，⾸先将模拟信号按照采样的原理进⾏离散化，再以数字信号的形式输出。

3、传感器信号的数据采集DAQ 系统最常采集的传感器输出信号有电流信号和电压信号。

电压信号⼜可以分为单端接地(RES) 电压、单端浮地(NRES) 电压和差分电压信号。

三、实验步骤（要求与提⽰：限400字以内）1) 使⽤USB-6008多功能数据采集卡及其⾃带的Measurement & Automation Explorer （MAX）软件建⽴简单的采集数据系统。

2) 使⽤LabVIEW软件开发应⽤程序，建⽴⽤户⾃定义的数据采集系统。

压力传感器工作原理压力传感器是一种用于测量压力的装置，广泛应用于工业自动化、汽车、医疗设备等领域。

它能够将压力的变化转化为电信号输出，从而实现对压力的监测和控制。

一、压力传感器的基本原理压力传感器的工作原理基于压力对传感器内部弹性元件产生的变形效应。

当外界施加压力时，传感器内部的弹性元件会发生形变，进而导致电阻、电容、电感等物理量的变化。

通过测量这些物理量的变化，可以得到压力的值。

二、常见的压力传感器类型1. 应变式压力传感器：应变式压力传感器是最常见的一种类型。

它利用金属薄膜或薄片作为弹性元件，当外界施加压力时，弹性元件会发生形变，从而改变电阻或电容值。

通过测量电阻或电容的变化，可以得到压力的值。

2. 容积式压力传感器：容积式压力传感器利用压力的作用，改变容积大小，从而改变电容值。

当外界施加压力时，容积会发生变化，进而导致电容值的变化。

通过测量电容的变化，可以得到压力的值。

3. 压电式压力传感器：压电式压力传感器利用压电材料的压电效应。

当外界施加压力时，压电材料会产生电荷，从而产生电压信号。

通过测量电压信号的变化，可以得到压力的值。

4. 液体柱式压力传感器：液体柱式压力传感器利用液体的压力，改变液体柱的高度，从而改变电阻值。

当外界施加压力时，液体柱的高度会发生变化，进而导致电阻值的变化。

通过测量电阻的变化，可以得到压力的值。

三、压力传感器的工作过程1. 信号采集：压力传感器首先需要采集外界的压力信号。

这个过程通常由传感器内部的弹性元件完成。

当外界施加压力时，弹性元件会发生形变，进而改变传感器内部的物理量。

2. 信号转换：传感器内部的电路将物理量的变化转换为电信号输出。

具体的转换方式取决于传感器的类型，可以是电阻、电容、电感等物理量的变化。

3. 信号处理：传感器输出的电信号经过放大、滤波等处理，以提高信号的稳定性和准确性。

4. 信号输出：经过处理的信号通过接口输出，供外部设备进行读取和处理。

常见的接口包括模拟输出、数字输出等。

如何设计一个简单的压力传感器电路在现代科技的快速发展和日常生活的便利需求下，压力传感器在各个领域都有着广泛的应用。

设计一个简单的压力传感器电路，不仅可以提高我们的技术水平，还可以满足个人折腾的需求。

本文将介绍如何设计一个简单的压力传感器电路。

1. 材料准备为了设计一个简单的压力传感器电路，我们需要准备以下材料：- 压力传感器：如压电传感器或压阻传感器。

可以根据具体需求选择合适的传感器。

- 集成电路：可以使用放大器芯片作为信号采集和处理的核心。

- 电容或电阻：用于构建滤波电路，降低杂散信号。

- 运放：用于信号的放大和滤波。

- 电源：为电路提供电能。

- 连接线、焊盘、焊锡等辅助工具。

2. 电路连接首先，将压力传感器连接到电路中。

使用连接线将传感器的输出端连接到放大器芯片的输入端。

然后，将电容或电阻连接到传感器的输出端，并与运放电路相连，构建滤波电路。

最后，将电源连接到电路上，确保电路可以正常工作。

3. 信号采集与处理压力传感器会将压力转化为电信号并输出，但输出信号较小且可能具有杂散信号。

为了使信号能够被准确地采集和处理，需要添加放大和滤波电路。

- 放大器：使用运放作为信号的放大器，将传感器输出的微弱信号放大到合适的水平。

可以根据实际情况选择合适的运放芯片。

- 滤波器：使用电容或电阻等元件构建滤波电路，可以过滤掉杂散信号和高频干扰，提升信号的准确性和稳定性。

4. 校准与调试设计一个简单的压力传感器电路后，需要进行校准和调试，以确保电路的准确性和稳定性。

- 校准：通过与已知压力值相比较，调整电路中的参数，使输出信号在不同压力下能够准确反映出实际数值。

- 调试：在连接完成后，使用万用表或示波器等测试仪器检查电路的输入和输出，并根据需要进行调整和修正。

通过以上步骤，我们可以设计一个简单的压力传感器电路。

设计完成后，可以将该电路应用于各种需要测量和监控压力的领域，如医疗设备、工业自动化、汽车安全等。

同时，不断学习和探索新的元件和技术，可以进一步完善和优化压力传感器的设计。

压力传感器的原理及其应用电路设计
压力传感器是一种将压力转化为电信号输出的传感器，其原理基本上是用一定的物理
量与压力相关来改变电阻、电容、感应电势或电流等电学参数，实现压力到电信号的转换。

压力传感器通常具有高准确度、稳定性和灵敏度，广泛应用于工业、制造业、医疗和环保
等领域。

在压力传感器设计中，重点考虑传感元件的选择、信号放大和采集电路的设计。

常见
的压力传感器有电阻式和电容式两种。

其中电阻式传感器是通过将金属、陶瓷或半导体等
材料制成感应电极和引线，使其在受压力变化时形成电阻值的变化，再通过放大电路对其
信号进行放大，最终形成电压信号的输出。

电容式传感器则是通过在变形部件上设置微小
的电容，当受到压力变化时，会使电容量发生变化，从而形成电信号输出。

在压力传感器的应用中，常见的电路设计包括信号放大和滤波电路。

信号放大电路通
常使用运算放大器进行放大，可以将传感器输出的微小电信号放大为标准的电压信号，以
提高传感器的灵敏度和精度。

而滤波电路则是为了消除噪声和杂波对信号的干扰，包括低
通滤波、高通滤波、带通滤波等多种形式。

除了常见的应用领域外，压力传感器在汽车、家用电器和交通工具等领域也有着广泛
的应用。

例如，在汽车领域中，压力传感器可以用于监测轮胎的气压，并将实时监测的数
据反馈给车辆系统，以保证车辆的行驶安全和稳定性。

总之，压力传感器是一种广泛应用于各个领域的传感器，其原理和应用电路设计也越
来越成熟。

伴随着科技的不断发展和创新，相信压力传感器在未来将会有更为广泛的应用
场景和更高的性能要求。

设计题目：专业：班级：姓名：目录第一章电磁炉简述1. 1 电磁炉的组成1. 2 电磁炉的分类1. 3 电磁炉的特点第二章工作原理及特性2. 1 电磁炉的工作原理2. 2 电磁炉的特性第三章方案的设计3. 1 压力传感器3. 2 湿度传感器3. 3 信号采集通道第四章信号采集4. 1. 1 压力信号采集电路4. 1. 2 湿度信号采集电路4. 1. 3 多路开关第五章电磁炉的使用5. 1 适用器皿5. 2 使用优点5. 3 使用缺点第六章结束语参考文献前言电磁炉又名电磁灶，是现代厨房革命的产物，它无需明火或传导式加热而让热直接在锅底产生，因此热效率得到了极大的提高。

电磁炉是一种高效节能橱具，完全区别于传统所有的有火或无火传导加热厨具。

电磁炉是利用电磁感应加热原理制成的电气烹饪器具。

由高频感应加热线圈(即励磁线圈)、高频电力转换装置、控制器及铁磁材料锅底炊具等部分组成。

使用时，加热线圈中通入交变电流，线圈周围便产生一交变磁场，交变磁场的磁力线大部分通过金属锅体，在锅底中产生大量涡流，从而产生烹饪所需的热。

在加热过程中没有明火，因此安全、卫生。

家用电磁炉已有百年，最早源于欧洲，仅供皇家贵族使用，号称炊具中的“皇冠”。

由于其煎、炒、炸、煮、炖无一不能，且其体积小、携带方便，能最大限度地节约厨房空间；20世纪80年代初，电磁炉与空调、彩电、冰箱等一起进入中国。

家用电磁炉，已改变和产生了烹饮的新模式-无火烹饪，顺应了社会进步的要示。

炉提高能源利用率，改善环境具技术的革新，产品的更新换代是大势所趋。

以高新技术为依托，以电源为供应的第三代炉具，不锈钢密封外壳，无需耐火砖，炉面无热度，重量轻，是利用电磁互变，产生高频电流。

形成高频磁场，磁力线于锅内产生大量涡流，锅内粒子剧烈运动产生热量，瞬间即能获得极高温度，电能变热能转化率高达95%，无明火，不消耗氧气，无燃料废气产生，工作环境清新，智能控制，操作方便，是不受工作场所限制的安全、节能、环保、高效产品，是当今引领潮流的最时尚最提倡的烹饪新模式-无火烹饪，必不可少的产品，此模式现正被广泛釆用。

电路中的传感器与信号采集近年来，随着科技的不断进步和应用的广泛开展，电路中的传感器和信号采集技术也得到了巨大的发展。

传感器作为一种能够将物理量转化为电信号的设备，广泛应用于各个领域，如工业生产、医疗、环境监测等。

而信号采集则是指将传感器采集到的模拟信号转化为数字信号，并进行相应的处理和分析。

在电路中，传感器与信号采集技术起到了至关重要的作用。

首先，让我们来了解一下传感器。

传感器可以根据测量的物理量的不同将其分为多种类型，如温度传感器、压力传感器、湿度传感器等。

这些传感器能够将所测量的物理量转化为相应的电信号，并输出给电路进行进一步的处理。

以温度传感器为例，当温度传感器与环境中的温度变化相关联时，传感器内部的电路会发生相应的变化，从而将所测量的温度转化为电信号输出给后续的电路进行处理。

其次，信号采集是指将传感器采集到的模拟信号转化为数字信号的过程。

在传感器的输出是模拟信号的情况下，为了能够对其进行存储、处理和传输，往往需要将其转化为数字信号。

数字信号的好处在于具有抗干扰性强、易于处理和传输等优势。

而进行信号采集的设备被称为模数转换器（ADC）。

模数转换器能够通过采样和量化的方式将模拟信号转换为数字信号。

采样是指在一段时间内连续取得模拟信号的数值，而量化则是将采样到的信号分割成离散的数字值。

当传感器的信号被采集并转化为数字信号后，我们就可以进行进一步的处理和分析。

通过对数字信号进行滤波、放大、解调等操作，可以对信号进行精确的测量和分析。

此外，还可以对信号进行存储和传输。

对于某些需要长时间或跨越地理位置进行监测的应用，通过信号采集和数字信号处理技术，可以将采集到的数据存储起来，并通过无线传输等方式传输到远程服务器进行分析。

传感器与信号采集技术的应用非常广泛。

在工业生产中，传感器和信号采集技术能够帮助监测和控制生产过程中的物理量，从而实现工业自动化和智能化。

在医疗领域，传感器和信号采集技术能够帮助监测患者的生命体征，如心率、血压等，为医生提供准确的诊断依据。

压力传感器的高精度数据采集压力传感器的高精度数据采集一、引言在石油、化工、冶金、电力、纺织、轻工、水利等工业及科研领域中，都必须进行相关的压力检测与分析。

通常压力值的变化速度较缓慢，但在测量压力值并把它由非电量转变成电量这一过程中，要求精度非常高，本文介绍了一种通用的高精度压力数据采集系统。

系统的压力传感器选用Motorola公司的高精度X型硅压力传感器MPX2100，转换精度高、灵敏度高，具有极好的线性度，在高性能单片机AT89S52的控制下，放大调理后的模拟电量通过高精度、高性能芯片ICL7135进行A/D转换，可以保证系统具有很高的数据采集精度和很强的抗干扰能力，使用寿命长。

系统采用液晶显示及PS/2键盘接口，实现了良好的人机交换。

PLD技术的应用，节省了硬件电路的开销。

二、系统的硬件组成及工作原理高精度压力数据采集系统框图。

压力传感器输出的模拟信号被放大调理后经模/数转换模块转换为数字量，传送给单片机，经过标定、运算及零点补偿等处理，在液晶显示模块上显示出来，同时可经串行接口传送到上位机，实现良好的人机交换，键盘提供人机交互的手段。

1、压力数据采集及信号调理电路压力传感器是一种将压力转换成电流/电压的器件，可用于测量压力、位移等物理量。

压力传感器的种类很多，其中硅半导体传感器因其体积小、重量轻、成本低、性能好、易集成等优点得到广泛的应用。

硅压阻式传感器属于其中的一种，它是在硅片上用扩散或离子注入法形成四个阻值相等的电阻条，并将它们接成一个惠斯登电桥。

当没有外加压力时，电桥处于平衡状态，电桥输出为零。

当有外加压力时，电桥失去平衡而产生输出电压，该电压大小与压力有关，通过检测电压，即可得到相应的压力值。

但这种传感器由于四个桥臂电阻不完全匹配而引起测量误差，零点偏移较大，不易调整。

Motorola公司生产的X型硅压力传感器则可以克服上述缺点。

，与惠斯登电桥不同，Motorola专利技术采用单个X型电阻元件，而不是电桥结构，其压敏电阻元件呈X型，因而称为X型压力传感器。
