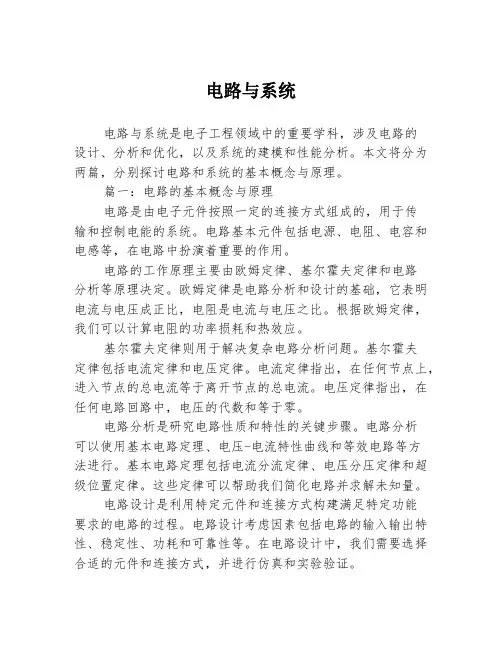

电路与系统

电路与系统电路与系统是电子工程领域中的重要学科，涉及电路的设计、分析和优化，以及系统的建模和性能分析。

本文将分为两篇，分别探讨电路和系统的基本概念与原理。

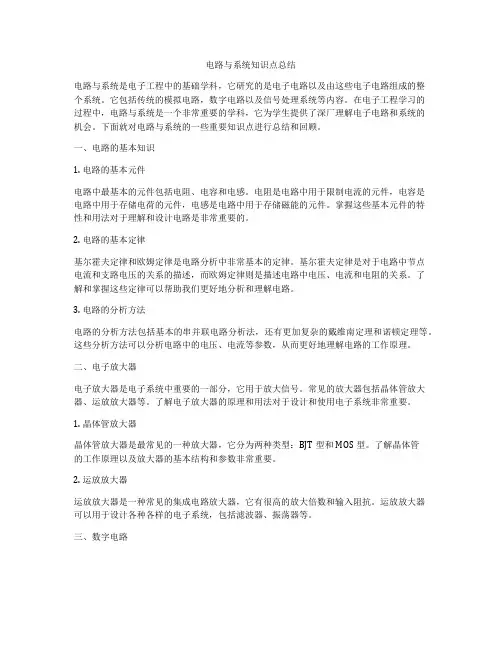

篇一：电路的基本概念与原理电路是由电子元件按照一定的连接方式组成的，用于传输和控制电能的系统。

电路基本元件包括电源、电阻、电容和电感等，在电路中扮演着重要的作用。

电路的工作原理主要由欧姆定律、基尔霍夫定律和电路分析等原理决定。

欧姆定律是电路分析和设计的基础，它表明电流与电压成正比，电阻是电流与电压之比。

根据欧姆定律，我们可以计算电阻的功率损耗和热效应。

基尔霍夫定律则用于解决复杂电路分析问题。

基尔霍夫定律包括电流定律和电压定律。

电流定律指出，在任何节点上，进入节点的总电流等于离开节点的总电流。

电压定律指出，在任何电路回路中，电压的代数和等于零。

电路分析是研究电路性质和特性的关键步骤。

电路分析可以使用基本电路定理、电压-电流特性曲线和等效电路等方法进行。

基本电路定理包括电流分流定律、电压分压定律和超级位置定律。

这些定律可以帮助我们简化电路并求解未知量。

电路设计是利用特定元件和连接方式构建满足特定功能要求的电路的过程。

电路设计考虑因素包括电路的输入输出特性、稳定性、功耗和可靠性等。

在电路设计中，我们需要选择合适的元件和连接方式，并进行仿真和实验验证。

总的来说，电路是电子工程学科中的核心内容之一。

了解电路的基本概念和原理，以及电路分析和设计的方法，对于电子工程师和相关从业人员来说都是非常重要的。

篇二：系统的建模与性能分析在电子工程中，系统是由多个组件或子系统组成的，用于完成特定功能的整体。

系统的建模和性能分析是研究系统行为和性能的重要方法。

系统建模指的是将实际系统抽象为数学模型，以便进行分析和仿真。

系统建模可以采用不同的方法，比如传递函数模型、状态空间模型和频域模型等。

传递函数模型是最常见的建模方法，它将系统的输入和输出之间的关系表示为一个比例关系。

系统性能分析是对系统行为和性能进行定量分析的过程。

川大电路理论第1章PPT课件

（1）基本概念、基本定律和基本分析（计算方法与设计）方法
（2）理论联系实际，重在能力培养（分析问题能力、解决问题能力），多看多练，重视工程应用。
（3）注意与各课程的联系和承上启下的作用：普物电学；高数微积分、微分方程；线性代数；复函；
（4）逐步适应本院课的教学特点：
本课程为本院第一门专业基础课程，本课内容信息量大，
傅里叶建立信号分析理论（1822年）
拉普拉斯建立变换分析理论（180菲创立系统论（1948年）
-
图1
维纳创立控制论（1948年）
41-2
二、什么是电路理论（本课程主要内容）
本课程是根据原国家教委1982年杭州会议决定设立的，1991年原国家教委颁布高等学校科该课程基本要求，1995年颁布高等学校工科该课程的基本要求， 1998年教育部再次确定该课程为电子信息类和电气信息类专业基础课及主干课，2004年教育部专业规范为类平台课。
电路理论
四川大学电子信息学院
使用教材：《电路理论基础》
王勇龙建忠
编著
方勇李军
科学出版社 2008.8
-
1
参考书：
1. （美）贝卡利著陈大培译，《网络分析与综合基础》，人教社
2.王蔼编，《基本电路理论》上、下册，上海交大出版社
3.邱关源主编，《电路》第四版，高教社
4.李翰荪编，《电路分析基础》上、中、下册第三版，高教社
由于微电子技术的飞速发展，电路、网络、系统已经很难严格划分，因此本课程将不作区分，三者通用。
-
7
2.普遍规律
（1）元件规律：物理元件的定义、性质、描述方程、电路模型（2）互连规律：电路元件的连接规律、空间结构规律、核心是

数字电路与系统答案(丁志杰)

第一章习题1-1 例1.2.12中转换前后两个数的绝对值哪个大？为什么？答：转换前大。

因为转换后舍去了后边的小数位。

1-2 将下列二进制数分别转换为八进制数、十六进制数和十进制数。

11001101.101，10010011.1111解：(11001101.101)2 =(11 001 101.101)2= ( 315.5)8=(1100 1101.1010)2 =( CD.A)16=(128+64+8+4+1+0.5+0.125)10=(205.625)10(10010011.1111)2 =(1001 0011.1111)2= (93.F)16=(10 010 011.111 100)2 =( 223.74)8=(128+16+2+1+0.5+0.25+0.125+0.0625)10=(147.9375)101-3 将下列十进制数转换为二进制、八进制和十六进制数。

121.56，73.85解：1. 0Å1Å3Å7Å15Å30Å60Å121 0.56Æ0.12Æ0.24Æ0.48Æ0.96Æ0.921 1 1 1 0 0 1 1 0 0 0 1所以：（121.56）10=(1111001.10001)2=(171.42)8=(79.88)162. 0Å1Å2Å4Å9Å18Å36Å73 0.85Æ0.7Æ0.4Æ0.8Æ0.6Æ0.2Æ0.41 0 0 1 0 0 1 1 1 0 1 1 0（73.85）10=(1001001.11011)2=(111.66)8=(49.D8)161-4 将下列十六进制数转换为二进制、八进制和十进制数。

89.0F，E5.CD解：(89.0F)16=(10001001.00001111)2=(211.036)8=(8*16+9+15/256)10=(137. 0.05859375)10 1-5 试求例1.2.17的转换误差，比较例1.2.12的转换误差，哪个大？为什么？答：例1.2.12的误差大。

电路理论习题解答第一章

1.5
u /V
内阻不为零
+ us
R0
I
+
u
RL
−
伏安关系曲线
−
I/A 0.15
0
1.5
u /V
注：这里的伏安关系曲线只能在第一象限，原因也是，一旦出了第一象限， u 和 I 的比值就变为负的了，反推出的 RL 就变为负值了，与题意不符。
V
V
1.5V
1.5V
R 内阻为零时内阻不为零时
R
1-9 附图是两种受控源和电阻 RL 组成的电路。现以 RL 上电压作为输出信号,1)求两电路的电压增益（A，gmRL）；2)试以受控源的性质，扼要地说明计算得到的结果。
1) 如果不用并联分压（在中学就掌握的东西），当然也可以用两个回路的 KVL 方程和顶部节点的 KCL 方程，得出上面的 H(jω)的表达式，但是显然这样做是低效的。 2) 事实上，本课程的目的是希望学习者能够根据不同的题目，尽可能采用多种方法中的一种最简单的方法去解决问题。因此， a) 只要没有要求，任意的逻辑完整的解题思路都是可取的； b) 学习者可以视自己的练习目的选择一种简单熟悉的方法、或者一种较为系统的方法、或者多种方法来完成习题。
第一章习题答案 1-1 已知电路中某节点如图，I1=-1A,I2=4A,I4=-5A,I5=6A,用 KCL 定律建立方程并求解 I3 ( 4A )
图 1-1 解：由 KCL 定律：任一集中参数电路中的任一节点，在任一时刻，流入该节点的电流之和与流出该节点的电流之和相同。即： I1+I3+I4+I5=I2 =〉-1+（-5）+6+I3=4 =〉I3=4（A）
1 2

第1讲电路、信号与系统

第1章导论
1．2．3 系统．．所谓系统，是由若干相互联系、所谓系统，是由若干相互联系、相互作用的单元组成的具有一定功能的整体。系统种类很多，如通信组成的具有一定功能的整体。系统种类很多，系统、计算机系统、自动控制系统、生态系统、系统、计算机系统、自动控制系统、生态系统、经济系统、社会系统等。系统、社会系统等。按照数学模型的差异系统可分为：按照数学模型的差异系统可分为：（1）集总参数系统与分布参数系统；）集总参数系统与分布参数系统；（2）即时系统与动态系统；）即时系统与动态系统；若系统在任一时刻的响应不仅与该时刻的激励有而且与它过去的历史状况有关，关，而且与它过去的历史状况有关，则称为动态系统或记忆系统。含有记忆元件(电容、电感等)的系统是或记忆系统。含有记忆元件(电容、电感等) 动态系统。否则称即时系统或无记忆系统。动态系统。否则称即时系统或无记忆系统。
第1章导论
1．2．2 信号．．电路的灵魂是传递和处理各种信号。电路的灵魂是传递和处理各种信号。信号是消息的表现形式，通常是时间的函数，的表现形式，通常是时间的函数，该函数的图象称为信号的波形。信号的波形。根据信号波形表现形式可以分为周期信非周期信号、模拟信号、数字信号和随机信号。号、非周期信号、模拟信号、数字信号和随机信号。为了传送消息（语言、文字、图象或数据等），为了传送消息（语言、文字、图象或数据等），需要用适当的设备将消息转换为电信号。需要用适当的设备将消息转换为电信号。电信号简称信号（广义而言，信号还应包括光、声信号等，信号（广义而言，信号还应包括光、声信号等，本课程只讨论电信号），），它的基本形式是随时间变化的电程只讨论电信号），它的基本形式是随时间变化的电流或电压。流或电压。在电子学领域中，在电子学领域中，最常采用的基本信号是正弦信复指数型信号、冲激信号、阶跃信号、方波信号、号、复指数型信号、冲激信号、阶跃信号、方波信号、尖脉冲信号、锯齿信号、直流信号等。尖脉冲信号、锯齿信号、直流信号等。

交通大学电路与系统专业试题及答案(第1章)

交通大学电路与系统专业电路课程第1章试题库及答案一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。

2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行传输、分配和转换；电子技术的电路主要功能则是对电信号进行传递、变换、存储和处理。

3、实际电路元件的电特性单一而确切，理想电路元件的电特性则多元和复杂。

无源二端理想电路元件包括电阻元件、电感元件和电容元件。

4、由理想电路元件构成的、与实际电路相对应的电路称为电路模型，这类电路只适用集总参数元件构成的低、中频电路的分析。

5、大小和方向均不随时间变化的电压和电流称为稳恒直流电，大小和方向均随时间变化的电压和电流称为交流电，大小和方向均随时间按照正弦规律变化的电压和电流被称为正弦交流电。

6、电压是电路中产生电流的根本原因，数值上等于电路中两点电位的差值。

7、电位具有相对性，其大小正负相对于电路参考点而言。

8、衡量电源力作功本领的物理量称为电动势，它只存在于电源内部，其参考方向规定由电源正极高电位指向电源负极低电位，与电源端电压的参考方向相反。

9、电流所做的功称为电功，其单位有焦耳和度；单位时间内电流所做的功称为电功率，其单位有瓦特和千瓦。

10、通常我们把负载上的电压、电流方向称作关联方向；而把电源上的电压和电流方向称为非关联方向。

11、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有支路电流的约束关系， KVL 定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。

电路分析第1章集总参数电路

2013-7-14
课件制作：高洪民
27
§1-1
电路及集总电路模型
也可分为有源元件和无源元件： (1)有源元件: 独立源：电压源，电流源。受控源：电压控制电压源，电流控制电压源，电压控制电流源，电流控制电流源 (2)无源元件: 电阻元件，电容元件，电感元件，耦合电感，理想变压器。（3）实际元件的模型: 一个实际元件在某种条件下都可以找到它的模型。有些实际元件的模型比较简单，可以由一种理想元件构成，有些实际元件的模型比较复杂，要用几种理想元件来构成。
2013-7-14 课件制作：高洪民 2
1 学习本课程的目的和任务
21世纪是高科技发展的世纪，21世纪将是知识经济占国际经济主导地位的世纪。面向21 世纪的高等教育质量目标，概括地说，就是注意素质培养和能力培养，加强基础，拓宽专业，造就研究型大学，培养全面适应新世纪的创新性人才，满足21世纪对信息类专业人才的要求。
课件制作：高洪民 18
第一章集总参数电路中电压、电流的约束关系
1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 1.10
2013-7-14
电路及集总电路模型电路变量，电流、电压及功率基尔霍夫定律电阻元件电压源电流源受控源分压公式和分流公式两类约束，KCL、KVL方程的独立性支路分析：支路电压法和支路电流法
学习本课程的目的：
本课程是技术基础理论课，主要使学生获得有关电路分析方面的基本理论、基本知识和基本技能，为学习后续课程以及今后从事工程技术工作打好基础。
2013-7-14 课件制作：高洪民 3
3 推荐参考书及资料来源
教材：李瀚荪，电路分析基础，高等教育出版社，2006年5月．第4版《电路原理》（上、下）．江泽佳．高教出版社．1992年．第三版《电网络理论》（上、下）．美．巴拉巴尼安著．夏承铨等译．高等教育出版社．1982 年

数字集成电路--电路、系统与设计(第二版)复习资料

第一章数字集成电路介绍第一个晶体管，Bell 实验室，1947第一个集成电路，Jack Kilby ，德州仪器，1958 摩尔定律：1965年，Gordon Moore 预言单个芯片上晶体管的数目每18到24个月翻一番。

(随时间呈指数增长)抽象层次：器件、电路、门、功能模块和系统抽象即在每一个设计层次上，一个复杂模块的内部细节可以被抽象化并用一个黑匣子或模型来代替。

这一模型含有用来在下一层次上处理这一模块所需要的所有信息。

固定成本（非重复性费用）与销售量无关；设计所花费的时间和人工；受设计复杂性、设计技术难度以及设计人员产出率的影响；对于小批量产品，起主导作用。

可变成本（重复性费用）与产品的产量成正比；直接用于制造产品的费用；包括产品所用部件的成本、组装费用以及测试费用。

每个集成电路的成本=每个集成电路的可变成本+固定成本/产量。

可变成本=（芯片成本+芯片测试成本+封装成本）/最终测试的成品率。

一个门对噪声的灵敏度是由噪声容限NM L （低电平噪声容限）和NM H （高电平噪声容限）来度量的。

为使一个数字电路能工作，噪声容限应当大于零，并且越大越好。

NM H = V OH - V IH NM L = V IL - V OL 再生性保证一个受干扰的信号在通过若干逻辑级后逐渐收敛回到额定电平中的一个。

一个门的VTC 应当具有一个增益绝对值大于1的过渡区(即不确定区)，该过渡区以两个有效的区域为界，合法区域的增益应当小于1。

理想数字门特性：在过渡区有无限大的增益；门的阈值位于逻辑摆幅的中点；高电平和低电平噪声容限均等于这一摆幅的一半；输入和输出阻抗分别为无穷大和零。

传播延时、上升和下降时间的定义传播延时tp 定义了它对输入端信号变化的响应有多快。

它表示一个信号通过一个门时所经历的延时，定义为输入和输出波形的50%翻转点之间的时间。

上升和下降时间定义为在波形的10%和90%之间。

对于给定的工艺和门的拓扑结构，功耗和延时的乘积一般为一常数。

电力电子电路及系统-硕士

特点：
• • • • • 功率范围大应用范围广涉及到的学科多理论与实践密切相联发展迅速（几乎每一项与电气工程相关的技术进步都会推进电力电子技术的发展）。
构成基本元素与系统构成
• 构成基本元素：二极管，IGBT等，电容，电感，电阻，控制电器，导线。 • 系统构成：主电路及其吸收电路，控制电路，抗电磁干扰电路。
干扰问题（主要干扰源）
• • • • • • 直流电机换向接触器与继电器开合雷电浪涌静电白炽灯大功率用电装置启动
机车辅助电源
• 直交型辅助电源 • 交直交型辅助电源
焊接电源
图2 第三种单端逆变电路
图5焊接时输出电流波形
使用Tek公司A622电流探头，比例为10mv/A
洁净能源或可再生能源利用：
• • • • 风能发电太阳能发电潮汐发电生物能发电
通讯电源
特殊电源：
• • • • • • 电子模拟负载交流牵引电机的实验系统电力测功机水电解电源蓄电池充放电机补偿式交流稳压电源
电子模拟功率负载
交流牵引电机的实验系统
• • • • • 能四象限运行零转速时保持恒转矩计算机集中控制及良好的人机接口各种参变量的实时采集测量试验分析
系统结构
上位机
DSP
DSP
DSP
DSP
调压器
D
F
升压电路
能馈逆变
电网
系统A
系统B
系统C
系统D
主电路结构
调电网压器 D F 升压电路能馈逆变
• 第六章
谐振变换器与软开关技术（4学时）谐振逆变器零电压开关零电流开关零电压（零电流）多象限逆变器谐振链逆变器 • 第七章电力电子技术在ＦＡＣＴＳ技术中的应用（4学时）功率因数补偿谐波补偿动态电压补偿器潮流控制器
