新型切削刀具的发展及应用
柯新民081268025
近年来，随着机械工业、汽车工业、航空航天：厂业、电子工业、能源工程和材料科学的进步，机床工业也逐步向着数控化、精密化、集成化、智能化的方向发展，因此对刀具材料的硬度、抗弯强度、冲击性能、粘结剂和组织等性能也提㈩了愈宋愈高的要求。面对门益增多的难加工材料，多功能复合刀具、智能刀具、高速高效刀具逐渐成为现代制造技术的关键装备，因而成为时代的新宠，尤其在刀具材料与刀具结构方面有了新的发展。
一，新型刀具材料的发展回顾及展望
刀具材料的发展经历了工具钢、高速钢、硬质合金、陶瓷、超硬材料五个阶段。 1.新型高速钢材料(1)粉末冶金高速钢刀具近几年来，高速钢的最大变革就是发展了粉末冶金高速钢。通过用高压氮气雾化熔融高速钢水得到细小的高速钢粉末，在真空状态下密闭烧结后，纾过高温高压压制成钢胚，然后锻轧成钢材，这样就避免了熔炼高速钢在铸锭时产生粗大炭化物偏析的问题，得到小于0．002mm的极细晶粒。粉末冶金高速钢具有良好的力学性能。例如，牌号为CPMTl5的粉末冶金高速钢，它的强度、韧性分别是相同化学成分的熔炼高速钢的2～2．5倍；高温热硬度比熔炼高速钢提高0．5～1HRC，耐磨性提高20％～30％。因此，粉末冶金高速钢刀具适用于间断切削、强度高而切削刃又必须锋利、高压动载荷下切削的情况，适于制造大尺寸刀具、精密刀具、复杂刀具。美国的Crucible公司、日本神户制钢所、日立金属公司、日本OSG公司、NACHI 公司等都能提供近20种粉末冶金高速钢，而我国钢厂所能提供的品种则较少，因此粉末冶金高速钢将为我国的金属加工工业带来新的发展机会。
(2)涂层高速钢刀具传统的涂层高速钢刀具是在高速钢刀具表面上采用物理气相技术(PVD)沉积2～5um厚的氮化钛(TIN)薄层，其硬度可达2000HV，并且具有很高的耐磨性。近几年还研制山了ZrN、HfN、CrN、TiALN、金刚石碳涂层、复合涂层等新技术，使其不仅提高了刀具的耐用度，而且还能加工高硬度合金及高温合金等难加丁材料。
2.新型陶瓷材料(1)氧化铝系列纯氧化铝陶瓷(含乩20399％以上)由于强度低、抗热震性及断裂韧性较差，一般不广泛使用。通过利用添加剂和品种等力法诱导等轴状AL203晶粒导向生长所获得的AL203陶瓷具有较好的韧性，使其成为近年来国内外研究的热点。此外，颗粒增强AL203复合材料、晶须增强AL203复合材料、相变增韧AL203复合材料、ALzO~梯度功能材料等刀具比传统材料刀具在高温韧性、高温强度、热冲击性、寿命等方面有显著提高。

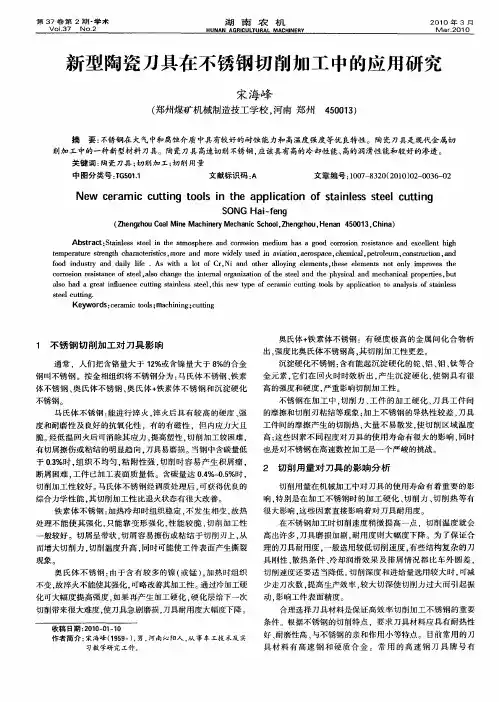

(2)氮化硅系列氮化硅足在氧化铝以后出现的一种刀具材料。它具有比氧化铝更高的强度和断裂韧性，抗弯强度可达900～1000Mpa，可靠性高，不易产生裂纹，具有稳定的使用寿命。热压自增韧氮化硅(Si3N4)、氧化锆相变氮化硅(如Al—Zr02(Y203)—Sl3N4烧结体)、纳米颗粒增韧氮化硅(如SiCp-Si3N4)、Slalon 等陶瓷材料都是近几年研究的热点。其中sl3N4具有较高的断裂韧性和强度，是种适合切削冷硬铸铁和淬硬钢的刀具材料，特别适用于连续加工；A1-ZrO2(Y2O3)-Sl3N4氧化锆相变氮化硅陶瓷是以Zro2(Y2O3)—Si3N4为基体，加入2％的AI当Y2O3的含量的含量为2％～3％(摩尔分数)时，烧结而成的增韧陶瓷材料，其抗压强度、硬度及断裂韧性都较高：S1Cp—Sl3N4凡纳米颗粒增韧氮化硅陶瓷是以Sl3N4为基体，Y2O3、La2O3为烧结剂，采用高压方法制备
而成，比氮化硅单相陶瓷具有更好的力学性能；Slalon是氧化铝和氮化硅的固溶体，抗弯强度叫达1050—1450Hpa，硬度达94HRA，断裂韧性是几种陶瓷刀具中最高的，冲击强度、抗热冲击性能、抗氧化能力、抗蠕变能力、塑性变形能力、耐磨性都较si3N4刀具有明显提高，且化学性能稳定，耐热温度较高，适用于高速切削、强力切削、断续切削等。此外，硼化物基体金属陶瓷(如TiB2-Fe、TiB2-FeMO-Fe—Ni、TiB2—Fe—Cr-NI)等陶瓷材料以及其它陶瓷—金属复合材料在刀具制造上都有一定的应用。由于脆性大是陶瓷材料的致命弱点，因此如何进一步提高陶瓷刀具的断裂韧性和抗弯强度是目的研究的热点。
3.金刚石和CBN材料金刚石和CBN都是属于超硬刀具材料，从20世纪60年代起有了很大发展。超硬材料化学成分及其形成硬度的规律与其它刀具材料不同：立方氮化硼(CBN)是非金属硼化物，晶体结构为面心立方；而金刚石则由碳元素转化而成，其晶体结构与CBN相似，它们的硬度远远高于传统刀具材料。
(1)新型全刚石刀具金刚石目前仍是自然界已发现的材料中最硬的材料，其显微硬度高达1000HV。人造金刚石包括PCD单晶粉、PCD单晶粒、PCD聚晶复合片、人造CVD等，都是以石墨为原料，加入催化剂，经高温高压烧结而成。金刚石刀具具有极高的硬度和耐磨性，其耐磨性是硬质合金的10～100倍，热膨胀系数为高速钢的1／10，导热系数为硬质合金的5～9倍，对有色金属及非金属材料高速镗削和精车能获得很高的表面加工质量。近年来，新型金刚石刀具材料相继出现，如美国Kennametal公司采用CVD工艺，通过用等离子体焰矩法开发的KDl405纯金刚石刀且材料，就具有良好的韧性并可显著改善刀具的耐磨性，适用于加工高耐磨的非铁族材料，如中高含硅量的铝合金、各种材料金属基复合材料(MMC)、碳复合材料、增强型塑料、铜合金材料等。
(2)CBN刀具材抖CBN是继人造金刚石之后出现的一种新型刀具材料，近年来正逐渐齐牛产实践中推广采用。它也是人工合成的一种超硬刀具材料，包括CBN单晶粉、PCBN聚晶片及聚晶复合片。CBN材料具有高硬度(仅次于金刚石)、高热稳定性，对铁族元素呈惰性，故适合切削各种淬硬钢(包括碳素工具钢、合金工具钢、高速钢、轴承钢、模具钢等)、各种冷硬铸铁和耐磨铸铁、各种铁基、镍基、钴基和其它热喷涂(焊)零件。此外，氮化碳材料亦是近几年出现的一种新型超硬度刀具材料，其硬度与CBN相近。

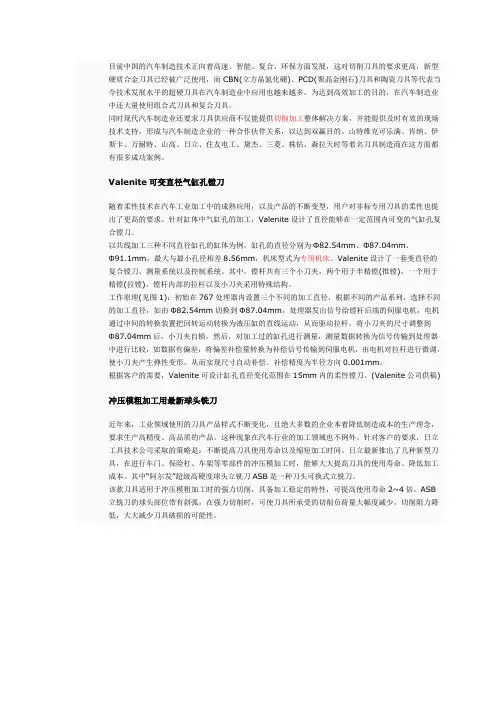

二、刀具结构的发展刀具结构是决定切削刀具使用性能的重要因素，只有通过先进的刀具结构才能发挥刀具材料和涂层的优势，因此国内外刀具制造商都十分重视刀具结构的研究和开发。总的来说，新型刀具结构的发展方向，一是加大刀具的前角以降低切削力，使切削轩快并同时减轻刀具的载荷，提高切削效率；二足通过改变切削图形来降低切削力并加大进给速度：三是通过结构的设计减少铣削巾的震动。此外，如高山公司的Quattromll平面铣刀也都是通过采用较大的前角以及可靠的装央定位方式以降低切削力和功率消耗；再如Walter公司的Xtra．tec钻头、山特维克公司的CoroDroll880浅孔钻通过多刃切削的互相搭配形成分屑效果，从而使切削轻快减低切削力，提高进给速度：Iscar公司的风火轮铣刀、日立公司的四刃圆角铣刀，包括我国上海工具厂近年来开发的波形刃叶根铣刀等都是通过结构设计上的改进来减小铣削加工中的震动。总的来说，结构决定刀体和刀片的空间位置安排，既要保证刀具的刚性和容屑空间，义要使尺寸紧凑。另外，设计与制订“切削图形”的灵活性与多样性、刀具几何角度的合理性与可调性、不同工序刀具的组合性与复合性将是未来刀具结构发展的新方向。
常用刀具材料分类、特点及应用 刀具材料的切削性能直接影响着生产效率、工件的加工精度、已加工表面质量和加工成本等，所以正确选择刀具材料是设计和选用刀具的重要容之一。 1.刀具材料应具备的性能 金属切削时，刀具切削部分直接和工件及切屑相接触，承受着很大的切削压力和冲击，并受到工件及切屑的剧烈摩擦，产生很高的切削温度，即刀具切削部分是在高温、高压及剧烈摩擦的恶劣条件下工作的。因此，刀具切削部分材料应具备以下基本性能。 1.1 高的硬度和耐磨性 硬度是刀具材料应具备的基本特性。刀具要从工件上切下切屑，其硬度必须比工件材料的硬度大。 耐磨性是材料抵抗磨损的能力。一般来说，刀具材料的硬度越高，耐磨性就越好。组织中硬质点（碳化物、氮化物等）的硬度越高，数量越多，颗粒越小，分布越均匀，则耐磨性越高。但刀具材料的耐磨性实际上不仅取决于它的硬度，而且也和它的化学成分、强度、纤维组织及摩擦区的温度有关。 1.2 足够的强度和韧性 要使刀具在承受很大压力，以及在切削过程常要出现的冲击和振动的条件下工作，而不产生崩刃和折断，刀具材料就必须具有足够的强度和韧性。 1.3 高的耐热性 耐热性是衡量刀具材料切削性能的主要标志。它是指刀具材料在高温下保持硬度、耐磨性、强度和韧性的性能。 1.4 导热性好 刀具材料的导热性越好，切削热越容易从切削区散走，有利于降低切削温度。刀具材料的导热性用热导率表示。热导率大，表示导热性好，切削时产生的热量就容易传散出去，从而降低切削部分的温度，减轻刀具磨损。
1.5 具有良好的工艺性和经济性 既要求刀具材料本身的可切削性能、耐磨性能、热处理性能、焊接性能等要好，且又要资源丰富，价格低廉。 2.常用刀具材料分类、特点及应用 刀具材料可分为工具钢、高速钢、硬质合金、瓷和超硬材料等五大类。常用刀具材料的主要性能及用途见表2-1。
机加工中刀具材料的应用及发展趋势 金属切削加工是现代机械制造工业中一种最基本的加工方法,在其过程中，刀具直接完成切削余量和形成已加工表面的任务，而刀具材料又是决定刀具切削性能的根本因素,它对加工效率、加工质量、加工成本以及刀具耐用度的影响极大。就拿切削速度来说,在最初使用碳素工具钢作为刀具材料时,切削速度只有每分钟10米左右；19世纪末20世纪初出现了高速钢刀具材料,切削速度提高到每分钟几十米;30年代出现了硬质合金,切削速度提高到每分钟100~５００米;20世纪中叶以后又出现了复合陶瓷、金刚石、CBN超硬刀具材料等,高速钢和硬质合金则发展了许多新品种。迄今，已使切削速度提高到每分钟一千米以上。历史事实表明，在切削加工的发展过程中,刀具材料始终是最积极的因素。同时,被加工材料的发展也大大地推动了刀具材料的发展。因此,我们应当重视刀具材料的正确选择和合理使用,关注新型刀具材料的研制和发展趋势。1刀具材料应具备的性能性能优良的刀具材料,是保证刀具高效工作的基本条件。刀具切削部分在强烈摩擦、高压、高温下工作,应具备如下的基本要求:一是高硬度和高耐磨性;二是足够的强度与冲击韧性;三是高耐热性、导热性和小的膨胀系数；四是良好的工艺性和经济性。2常用刀具材料常用刀具材料有工具钢(包括碳素工具钢、合金工具钢、高速钢)、硬质合金、超硬刀具材料和陶瓷。碳素工具钢和合金工具钢因其耐热性很差，仅用于手工工具。陶瓷和超硬刀具材料则由于性质脆、工艺性差及价格昂贵等原因,目前尚在有限的范围内使用。当今,用得最多
的为高速钢和硬质合金, 几乎各占一半。2．１高速钢高速钢是一种加入了较多的钨、铬、钒、钼等合金元素的高合金工具钢,有良好的综合性能。其强度和韧性是现有刀具材料中最高的。高速钢的制造工艺简单,容易刃磨成锋利的切削刃,锻造、热处理变形小，目前在复杂的刀具，如麻花钻、丝锥、拉刀、齿轮刀具和成形刀具制造中,仍占有主要地位。２.2硬质合金硬质合金是高强度难溶的金属化合物(主要是WＣ、TｉＣ等,又称高温碳化物）微米级的粉末,用钴或镍等金属作粘结剂烧结而成的粉末冶金制品。其中高温碳化物的含量超过高速钢,绝大多数车刀、端铣刀和部分立铣刀、钻孔绞刀等均已采用其制造,切削速度可达到100~２00m/miｎ以上,是最主要的刀具材料之一。但因其工艺性较差,用于复杂刀具尚受到很大限制。3新型刀具材料3.1涂层刀具涂层刀具材料是近20年出现的一种新型刀具材料。它是在一些韧性较好的硬质合金或高速钢刀具基体上,涂覆一层耐磨性高的难熔化金属化合物而获得的，是刀具材料发展中的一项重要突破。涂层技术可提高刀具的耐磨性而不降低其韧性，较好的解决了刀具材料存在的强度和韧性之间的矛盾,是切削刀具发展的一次革命。从上世纪70年代初首次在硬质合金基体上涂覆一层碳化钛（TiC)后,到19８1年就把普通硬质合金刀具的切削速度从80m ／ｍin提高到３00ｍ/ｍin。在高速钢基体上刀具涂层多为TiN,常用物理气相沉积法(PVD法)涂覆,相当于一般硬质合金的硬度,耐用度可提高2～5倍，切削速度可提高２０%~40％;在韧性较好的硬质合金基体上,涂层多为高耐磨、难熔化的金属化合物，一般采用化学
切削加工和刀具技术的现状与发展 摘要:高速加工是以较快生产节拍进行加工，提高切削和进刀速度是高速加工技术的重要环节。高速加工技术的发展涉及到零科毛坯、刀具、机床、自动控制与检测等多种技术的综合优化，需要变革传统的机加工工艺路线。我国引进的轿车零部件数控自动生产线上已广泛应用高速加工技术，其主要目的是在确保产品质量的前提下，尽量缩短零件的机加工工艺路线，加快生产节拍(轿车发动机生产节拍已缩短为30秒)，满足轿车高质量、高速率、低成本、大批量、杜会化生产的技术要求。高速加工技术必将带动零件毛坯制造、刀具(工具)、数控机床、自动控制、在线检侧、材料等技术的发展与进步。随着我国制造业加快融人全球化生产制造体系，预计高速加工技术将在信息化、柔性化机械加工领域得到进一步发展和推广应用。 1、引言 对于机械零件而言，高速加工即是以较快的生产节拍进行加工。一个生产节拍：零件送进--定位夹紧--刀具快进--刀具工进(在线检测)--刀具快退--工具松开、卸下--质量检测等七个基本生产环节。而高速切削是指刀具切削刃相对与零件表面的切削运动(或移动)速度超过普通切削5～10倍，主要体现在刀具快进、工进及快退三个环节上，是高速加工系统技术中的一个子系统；对于整条生产自动线而言，高速加工技术表征是以较简捷的工艺流程、较短、较快的生产节拍的生产线进行生产加工。这就要突破机械加工传统观念，在确保产品质量的前提下，改革原有加工工艺(方式)：或采用一工位多工序、一刀多刃，或以车、铰、铣削替代磨削，或以拉削、搓、挤、滚压加工工艺(方式)替代滚、插、铣削加工…等工艺(方式)，尽可能地缩短整条生产线的工艺流程；对于某一产品而言，高速加工技术也意味着企业要以较短的生产周期，完成研发产品的各类信息采集与处理、设计开发、加工制造、市场营销及反馈信息。这与敏捷制造工程技术理念有相同之处。 2、现代切削技术的发展 20世纪90年代以来，激烈的市场竞争推动以机械制造技术为先导的先进制造技术以前所未有的速度和广度向前发展。高生产率和高质量是先进制造技术追求的两大目标。高速切削、精密和超精密切削是当前切削技术的重要发展方向，已成为切削加工的主流技术。 高速切削技术 高速切削的主要内容包括高速软切削、高速硬切削、高速干切削、大进给切削等。高速切削是一个相对概念，对其切削速度范围的界定目前国内外专家尚未达成共识。通常认为高
数控机床的现状与发展 趋势综述
数控机床的现状与发展趋势 摘要：从20世纪中叶数控技术出现以来，数控机床给机械制造业带来了革命性的变化。数控加工具有如下特点：加工柔性好，加工精度高，生产率高，减轻操作者劳动强度、改善劳动条件，有利于生产管理的现代化以及经济效益的提高。数控技术的应用,关键在于开发具有高速度、高精度、高稳定性的高新技术设备,在现有加工设备中,只有数控机床才有可能担当其重任。然而,要实现真正意义上的高速切削加工,数控机床还需向高速、高精度、柔性化、控制系统开放性、控制系统支撑软件和工厂生产数据管理方向迈进,才能适应现代制造业飞速发展的要求。 关键：高速化 / 高精度化 / 复合化 / 智能化 / 开放化 / 网络化 / 多轴化 / 绿色化 进入21世纪，我国经济与国际全面接轨，进入了一个蓬勃发展的新时期。机床制造业既面临着机械制造业需求水平提升而引发的制造装备发展的良机，也遭遇到加入世界贸易组织后激烈的国际市场竞争的压力，加速推进数控机床的发展是解决机床制造业持续发展的一个关键。随着制造业对数控机床的大量需求以及计算机技术和现代设计技术的飞速进步，数控机床的应用范围还在不断扩大，并且不断发展以更适应生产加工的需要。本文简要分析了数控机床高速化、高精度化、复合化、智能化、开放化、网络化、多轴化、绿色化等发展趋势，并提出了我国数控机床发展中存在的一些问题。 一、数控机床的发展趋势 机械加工装备对促进制造技术发展的紧密关系和以数字化为特征数控机床是柔性化制造系统和敏捷化制造系统的基础装备。其总的发展趋势是：高精化、高速化、高效化、柔性化、智能化和集成化，并注重工艺实用性和经济性。 （一）高速化 随着汽车、国防、航空、航天等工业的高速发展以及铝合金等新材料的应用，对数控机床加工的高速化要求越来越高。 （1）主轴转速：机床采用电主轴（内装式主轴电机），主轴最高转速达 200000r/min；
聚晶金刚石刀具 聚晶金刚石刀具 1．聚晶金刚石（PCD）刀具概述 1.1 PCD刀具的发展 金刚石作为一种超硬刀具材料应用于切削加工已有数百年历史。在刀具发展历程中，从十九世纪末到二十世纪中期，刀具材料以高速钢为主要代表；1927年德国首先研制出硬质合金刀具材料并获得广泛应用；二十世纪五十年代，瑞典和美国分别合成出人造金刚石，切削刀具从此步入以超硬材料为代表的时期。二十世纪七十年代，人们利用高压合成技术合成了聚晶金刚石（PCD），解决了天然金刚石数量稀少、价格昂贵的问题，使金刚石刀具的应用范围扩展到航空、航天、汽车、电子、石材等多个领域。 1.2 PCD刀具的性能特点 金刚石刀具具有硬度高、抗压强度高、导热性及耐磨性好等特性，可在高速切削中获得很高的加工精度和加工效率。金刚石刀具的上述特性是由金刚石晶体状态决定的。在金刚石晶体中，碳原子的四个价电子按四面体结构成键，每个碳原子与四个相邻原子形成共价键，进而组成金刚石结构，该结构的结合力和方向性很强，从而使金刚石具有极高硬度。由于聚晶金刚石（PCD）的结构是取向不一的细晶粒金刚石烧结体，虽然加入了结合剂，其硬度及耐磨性仍低于单晶金刚石。但由于PCD烧结体表现为各向同性，因此不易沿单一解理面裂开。 PCD刀具材料的主要性能指标：①PCD的硬度可达8000HV，为硬质合金的80～120倍；②PCD的导热系数为700W/mK，为硬质合金的1.5～9倍，甚至高于PCBN和铜，因此PCD刀具热量传递迅速；③PCD的摩擦系数一般仅为0.1～0.3（硬质合金的摩擦系数为0.4～1），因此PCD刀具可显著减小切削力；④PCD的热膨胀系数仅为0.9×10 -6～1.18×10 -6，仅相当于硬质合金的1/5，因此PCD刀具热变形小，加工精度高；⑤PCD刀具与有色金属和非金属材料间的亲和力很小，在加工过程中切屑不易粘结在刀尖上形成积屑瘤。 1.3 PCD刀具的应用 工业发达国家对PCD刀具的研究开展较早，其应用已比较成熟。自1953年在瑞典首次合成人造金刚石以来，对PCD 刀具切削性能的研究获得了大量成果，PCD刀具的应用范围及使用量迅速扩大。目前，国际上著名的人造金刚石复合片生产商主要有英国De Beers公司、美国GE公司、日本住友电工株式会社等。据报道，1995年一季度仅日本的PCD刀具产量即达10.7万把。PCD刀具的应用范围已由初期的车削加工向钻削、铣削加工扩展。由日本一家组织进行的关于超硬刀具的调查表明：人们选用PCD刀具的主要考虑因素是基于PCD刀具加工后的表面精度、尺寸精度及刀具寿命等优势。金刚石复合片合成技术也得到了较大发展，De

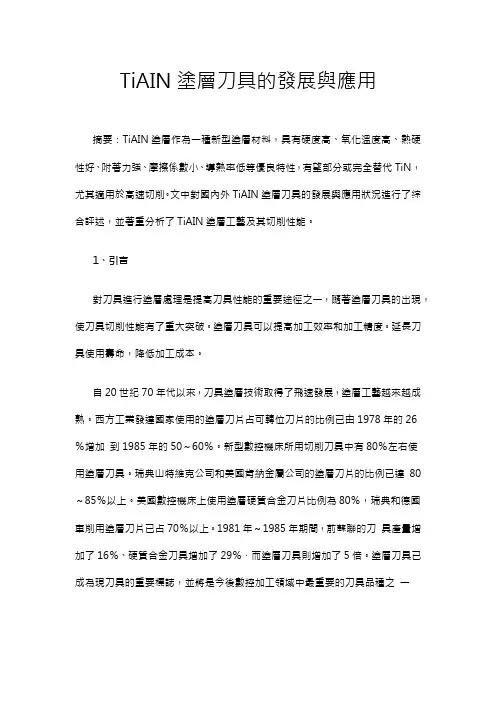

目前已有许多种刀具涂层可供选择，包括PVD涂层、CVD涂层以及交替涂覆PVD和CVD的复合涂层等，从刀具制造商或涂层供应商那里可以很容易地获得这些涂层。本文将介绍一些刀具涂层共有的属性以及一些常用的PVD、CVD涂层选择方案。在确定选用何种涂层对于切削加工最为有益时，涂层的每一种特性都起着十分重要的作用。 1.涂层的特性 (1)硬度 涂层带来的高表面硬度是提高刀具寿命的最佳方式之一。一般而言，材料或表面的硬度越高，刀具的寿命越长。氮碳化钛(TiCN)涂层比氮化钛(TiN)涂层具有更高的硬度。由于增加了含碳量，使TiCN涂层的硬度提高了33%，其硬度变化范围约为Hv3000～4000(取决于制造商)。表面硬度高达Hv9000的CVD金刚石涂层在刀具上的应用已较为成熟，与PVD涂层刀具相比，CVD 金刚石涂层刀具的寿命提高了10～20倍。金刚石涂层的高硬度和切削速度可比未涂层刀具提高2～3倍的能力使其成为非铁族材料切削加工的不错选择。 (2)耐磨性 耐磨性是指涂层抵抗磨损的能力。虽然某些工件材料本身硬度可能并不太高，但在生产过程中添加的元素和采用的工艺可能会引起刀具切削刃崩裂或磨钝。 (3)表面润滑性 高摩擦系数会增加切削热，导致涂层寿命缩短甚至失效。而降低摩擦系数可以大大延长刀具寿命。细腻光滑或纹理规则的涂层表面有助于降低切削热，因为光滑的表面可使切屑迅速滑离前刀面而减少热量的产生。与未涂层刀具相比，表面润滑性更好的涂层刀具还能以更高的切削速度进行加工，从而进一步避免与工件材料发生高温熔焊。 (4)氧化温度 氧化温度是指涂层开始分解时的温度值。氧化温度值越高，对在高温条件下的切削加工越有利。虽然TiAlN涂层的常温硬度也许低于TiCN涂层，但事实证明它在高温加工中要比TiCN有效得多。TiAlN涂层在高温下仍能保持其硬度的原因在于可在刀具与切屑之间形成一层氧化铝，氧化铝层可将热量从刀具传入工件或切屑。与高速钢刀具相比，硬质合金刀具的切削速度通常更高，这就使TiAlN成为硬质合金刀具的首选涂层，硬质合金钻头和立铣刀通常采用这种PVD TiAlN 涂层。 (5)抗粘结性 涂层的抗粘结性可防止或减轻刀具与被加工材料发生化学反应，避免工件材料沉积在刀具上。在加工非铁族金属(如铝、黄铜等)时，刀具上经常会产生积屑瘤(BUE)，从而造成刀具崩刃或工件尺寸超差。一旦被加工材料开始粘附在刀具上，粘附就会不断扩大。例如，用成型丝锥加工铝质工件时，加工完每个孔后丝锥上粘附的铝都会增加，以至最后使得丝锥直径变得过大，造成工件尺寸超差报废。具有良好抗粘结性的涂层甚至在冷却液性能不良或浓度不足的加工场合也能起
刀具材料的研究现状及展望 2012034110 李贺 【摘要】随着难加工材料的日益增多以及对加工效率的要求的提高，刀具的发展对提高生产效率和加工质量具有直接影响。本文以刀具材料为主线，介绍了高速钢、硬质合金、陶瓷、超硬材料等刀具材料的性能以及现状。根据刀具材料的优缺点提出其适合的加工切削条件，同时在理论层面提出对未来发展的思考。 【关键词】高速钢；硬质合金；陶瓷；超硬材料；研究现状；展望 1 刀具失效形式和性能要求 刀具磨损是刀具的主要失效形式，常见的失效形式有：磨粒磨损、氧化磨损、粘结磨损、扩散磨损等正常磨损；卷刀、崩刃、崩碎、打刀等非正常磨损[1]。由此，刀具材料应具有良好的力学性能，另外还应具有良好的工艺性能以及可最大限度降低刀具成本的经济性[2]。 2 高速钢刀具材料 高速钢刀具材料可分为传统熔融高速钢、粉末冶金高速钢和少无莱氏体高速钢。但随着加工材料的发展，虽然其能满足通用工程材料切削加工的要求，但其性能已不够先进。 2.1 传统熔融高速钢 熔融高速钢刀具材料分为：普通高速钢；高性能高速钢。普通高速钢具有较好的塑性，常温硬度63～66HRC，而在高温下，硬度很差。高性能高速钢的硬度普遍比普通高速钢提高2～4 个HRC，高温硬度也较好，但是其抗弯强度、韧性较低[3]。 2.2 粉末冶金高速钢、少无莱氏体高速钢 粉末冶金高速钢及少无莱氏体高速钢解决了熔炼高速钢在冷凝过程中产生的粗大碳化物偏析及碳化物粗大问题。 少无莱氏体钢在热处理时需要进行渗碳处理提高表层的含碳量，以增加硬度，表层经淬火及回火后硬度可达66～67HRC 以上，成为超硬高速钢。少无莱氏体高速钢刀具有芯韧表硬的特点，具有好的综合性能[4]。 3 硬质合金刀具材料 硬质合金是由硬度和熔点很高的碳化物（称硬质相）和金属（称粘结相）。近年来随着材料技术的发展，将其分为P、M、K、H、S、N 六个系列[5]。P 类，主要用于切削钢材；K 类，主要用于切削铸铁；M 类，为普通型硬质 合金；H 类，主要用于切削高硬材料，如淬硬钢，冷硬铸铁等；S 类，用于切削耐热材料、高温合金等；N 类，用于切削有色金属[6]。 3.1 传统硬质合金刀具材料 分类：碳化钨基硬质合金、碳（氮）化钛基硬质合金。 性能：硬度为89.5～94HRA，具有较好的红硬性、耐磨性等综合性能，其适于加工未淬火的钢材。
数控机床的发展趋势及国内发展现状 1．引言 从20世纪中叶数控技术出现以来，数控机床给机械制造业带来了革命性的变化。数控加工具有如下特点：加工柔性好，加工精度高，生产率高，减轻操作者劳动强度、改善劳动条件，有利于生产管理的现代化以及经济效益的提高。数控机床是一种高度机电一体化的产品，适用于加工多品种小批量零件、结构较复杂、精度要求较高的零件、需要频繁改型的零件、价格昂贵不允许报废的关键零件、要求精密复制的零件、需要缩短生产周期的急需零件以及要求100%检验的零件。数控机床的特点及其应用范围使其成为国民经济和国防建设发展的重要装备。 进入21世纪，我国经济与国际全面接轨，进入了一个蓬勃发展的新时期。机床制造业既面临着机械制造业需求水平提升而引发的制造装备发展的良机，也遭遇到加入世界贸易组织后激烈的国际市场竞争的压力，加速推进数控机床的发展是解决机床制造业持续发展的一个关键。随着制造业对数控机床的大量需求以及计算机技术和现代设计技术的飞速进步，数控机床的应用范围还在不断扩大，并且不断发展以更适应生产加工的需要。本文简要分析了数控机床高速化、高精度化、复合化、智能化、开放化、网络化、多轴化、绿色化等发展趋势，并提出了我国数控机床发展中存在的一些问题。 2．数控机床的发展趋势 2.1 高速化
随着汽车、国防、航空、航天等工业的高速发展以及铝合金等新材料的应用，对数控机床加工的高速化要求越来越高。 （1）主轴转速：机床采用电主轴（内装式主轴电机），主轴最高转速达200000r/min； （2）进给率：在分辨率为0.01μm时，最大进给率达到240m/min且可获得复杂型面的精确加工； （3）运算速度：微处理器的迅速发展为数控系统向高速、高精度方向发展提供了保障，开发出CPU已发展到32位以及64位的数控系统，频率提高到几百兆赫、上千兆赫。由于运算速度的极大提高，使得当分辨率为0.1μm、0.01μm时仍能获得高达24～240m/min的进给速度； （4）换刀速度：目前国外先进加工中心的刀具交换时间普遍已在1s左右，高的已达0. 5s。德国Chiron公司将刀库设计成篮子样式，以主轴为轴心，刀具在圆周布置，其刀到刀的换刀时间仅0.9s。 2.2 高精度化 数控机床精度的要求现在已经不局限于静态的几何精度，机床的运动精度、热变形以及对振动的监测和补偿越来越获得重视。 （1）提高CNC系统控制精度：采用高速插补技术，以微小程序段实现连续进给，使C NC控制单位精细化，并采用高分辨率位置检测装置，提高位置检测精度（日本已开发装有106脉冲/转的内藏位置检测器的交流伺服电机，其位置检测精度可达到0.01μm/脉冲），位置伺服系统采用前馈控制与非线性控制等方法； （2）采用误差补偿技术：采用反向间隙补偿、丝杆螺距误差补偿和刀具误差补偿等技术，对设备的热变形误差和空间误差进行综合补偿。研究结果表明，综合误差补偿技术的应用可将加工误差减少60%～80%；
PCD刀具重要的制造技术 1、聚晶金刚石刀具（PCD）的制造过程主要包括两个阶段：①PCD复合片的制造：PCD复合片是由天然或人工合成的金刚石粉末与结合剂（其中含钴、镍等金属）按一定比例在高温（1000～2000℃）、高压（5～10万个大气压）下烧结而成。 在烧结过程中，由于结合剂的加入，使金刚石晶体间形成以TiC、SiC、Fe、Co、Ni等为主要成分的结合桥，金刚石晶体以共价键形式镶嵌于结合桥的骨架中。通常将复合片制成固定直径和厚度的圆盘，还需对烧结成的复合片进行研磨抛光及其它相应的物理、化学处理。②PCD刀片的加工：PCD刀片的加工主要包括复合片的切割、刀片的焊接、刀片刃磨等步骤。 2、PCD复合片的切割工艺 由于PCD复合片具有很高的硬度及耐磨性，因此必须采用特殊的加工工艺。目前，加工PCD复合片主要采用电火花线切割、激光加工、超声波加工、高压水射流等几种工艺方法，其工艺特点的比较如下。 PCD复合片切割工艺的比较： 工艺方法－工艺特点 电火花加工－高度集中的脉冲放电能量、强大的放电爆炸力使PCD材料中的金属融化，部分金刚石石墨化和氧化，部分金刚石脱落，工艺性好、效率高 超声波加工－加工效率低，金刚石微粉消耗大，粉尘污染大 激光加工－非接触加工，效率高、加工变形小、工艺性差 在上述加工方法中，电火花加工效果较佳。PCD中结合桥的存在使电火花加工复合片成为可能。在有工作液的条件下，利用脉冲电压使靠近电极金属处的工作液形成放电通道，并在局部产生放电火花，瞬间高温可使聚晶金刚石熔化、脱落，从而形成所要求的三角形、长方形或正方形的刀头毛坯。电火花加工PCD 复合片的效率及表面质量受到切削速度、PCD粒度、层厚和电极质量等因素的影响，其中切削速度的合理选择十分关键，实验表明，增大切削速度会降低加工表面质量，而切削速度过低则会产生“拱丝”现象，并降低切割效率。增加金刚石刀具（PCD）刀片厚度也会降低切割速度。 3、PCD刀片的焊接工艺 PCD复合片与刀体的结合方式除采用机械夹固和粘接方法外，大多是通过钎焊方式将PCD复合片压制在硬质合金基体上。焊接方法主要有激光焊接、真空扩散焊接、真空钎焊、高频感应钎焊等。目前，投资少、成本低的高频感应加热钎焊在PCD刀片焊接中得到广泛应用。在刀片焊接过程中，焊接温度、焊剂和焊接合金的选择将直接影响焊后刀具的性能。在焊接过程中，焊接温度的控制十分重要，如焊接温度过低，则焊接强度不够；如焊接温度过高，PCD容易石墨化，并可能导致“过烧”，影响PCD复合片与硬质合金基体的结合。 在实际加工过程中，可根据保温时间和PCD变红的深浅程度来控制焊接温度（一般应低于700℃）。国外的高频焊接多采用自动焊接工艺，焊接效率高、质量好，可实现连续生产；国内则多采用手工焊接，生产效率较低，质量也不够理想。 4、PCD刀片的刃磨工艺 PCD的高硬度使其材料去除率极低（甚至只有硬质合金去除率的万分之一）。目前，聚晶金刚石刀具（PCD）刃磨工艺主要采用树脂结合剂金刚石砂轮进行磨削。由于砂轮磨料与PCD之间的磨削是两种硬度相近的材料间的相互作用，因此其磨削规律比较复杂。对于高粒度、低转速砂轮，采用水溶性冷却液可
第18卷 第3期2011年6月 金属功能材料M etallic Functional M aterials Vol .18, No .3 June , 2011 硬质合金刀具材料发展现状与趋势 陶国林 1,2 ,蒋显全2,黄 靖 3 (1.重庆工商大学,重庆400067;2.重庆市科学技术研究院 新材料研究中心,重庆400020; 3.重庆机械电子技师学院,重庆400030) 摘 要:回顾了各种硬质合金刀具材料的基本性能和发展现状,并对各种刀具材料技术的研究成果及发展趋势进行了探讨,同时提出了今后的发展方向。关键词:硬质合金;刀具材料;涂层 中图分类号:T G135.5 文献标识码:A 文章编号:1005-8192(2011)03-0079-05 Research Status and Developing Trend of Cemented Carbide Tool TA O G uo -lin 1,2,JIA NG Xian -quan 2,H U A NG Jing 3 (1.Chongqing Technolo gy and Business U niv ersity ,Chongqing 400067,China ;2.Cho ng qing A cademy o f Science and T echno lo gy ,Chongqing 400020,China ;3.Chongqing M echanical Elec trical A rtificer Co llege ,Cho ng qing 400030,China ) Abstract :Co nventio na l pe rfor mances and resea rch status o f many kinds of cemented car bide cutting too l material are rev iewed ,and the resea rch achievement o f cemented ca rbide too ls in recent year s are discussed ;M eanw hile ,develop -ment trend in the future is put fo rw ard . Key words :ceme nted ca rbide ;cutting to ol ma te rial ;coa ting 作者简介:陶国林(1975-),男,四川德阳人,硕士,助理研究员,主要从事碳化钨硬质合金方面的研究。 随着加工业的发展,难加工材料的使用日益增多,对加工效率的要求也不断提高。刀具的发展对 提高生产效率和加工质量具有直接影响。材料成分和结构以及几何形状是决定刀具性能的3要素,其中刀具材料的性能起着关键性作用。目前虽然可供使用的品种很多,新型的刀具材料也不断出现,但硬质合金是最受欢迎的一种刀具材料[1]。 硬质合金是由高硬度、难熔的金属碳化物(WC 、TiC 等)微米级粉末采用Co 、Mo 、Ni 等作粘结剂烧结而成的粉末冶金制品,。其高温碳化物含量超过高速钢,允许的切削温度高达800～1000℃,常温硬度达89～93H RA ;在540℃时为82～87H RA ,与高速钢常温时硬度(83～86H RA )相同;760℃时硬度达77～85H RA ,并具有化学稳定性好、耐热性高等优点。硬质合金刀具切削速度可达 100～300m /min ,远远超过高速钢,寿命是高速钢的几倍到几十倍[2] 。发达国家90%以上的车刀和 55%以上的铣刀都采用硬质合金材料制造,目前使用比重仍在增加[3]。另外,硬质合金也用来制造钻头、铣刀、齿轮刀具、铰刀等复杂刀具,硬质合金以其优良的性能正在更多的场合替代其他的刀具材料,现在已成为主要的刀具材料之一。 目前世界上硬质合金刀具已占刀具主导地位,占比达70%;金刚石、立方氮化硼等超硬刀具占比约为3%左右;而高速钢刀具正以每年1%～2%速度缩减,目前所占比例已降至30%以下。我国目前年产硬质合金1.6万t ,占全球总产量40%左右。但硬质合金制品附加值最高的切削刀片产量只有 3000余t ,只占20%[4,5] 。 从经济效益方面比较,我国刀具年销售额为
智 能 机 械 及 微 机 械 的 发 展 状 况 学院：机械与动力工程 班级:机制11-02 姓名:龙飞企 学号：311104001014
智能机械及微机械的发展状况 智能机械是机械发展的前沿领域，它的出现是机械发展历史的一座里程碑。智能机械与传统机械的区别非常显著，有许多传统机械不具有的特性。机械结构的振动、噪声、疲劳、损伤、断裂、破坏以及环境的自适应性，都影响机械及运载器的安全、可靠、舒适、节能及省料，这是机械设计的主要问题。自有机械以来，机械都是按照力学原理设计的，没有生命、没有智能，因此环境变化与人为因素会使机械的运行难以预测，可能导致机械损坏，使人民生命财产受到严重威胁。为了尽可能保证机械的运行安全，设计者往往采用保守设计，比如增大尺寸与重量，从而增加了能耗，减小了机械的有效载荷因此，为了减少上述不利影响，即减小尺寸与重量来降低能耗，增加机械的有效载荷，必须对机械的构造做出重大改进，或者是附加一些设备（可以不是机械或机构）。由此智能机械应运而生。 智能机械是相对于传统机械定义的，目前还没有智能机械的严格统一的定义，但各类说法大体相同。下面列出三种对智能机械所具有的基本结构的解读： １）智能结构，就是在基体中嵌人或粘贴传感器和致动器，并具有对致动器有控制作用的控制装置，从而能感知外界环境的变化及自身的实际状态，并能通过自身的感知，做出判断，发出指令，执行和完成动作，实现动态或在线状态下的自检测、自诊断、自监控、自修复及自适应等多种功能。 ２）智能机械和结构主要由驱动元件、传感元件、信息处理方法和控
制系统等组成，系统等组成，目前的应用主要是在智能控制、智能诊断和智能修复等方面，尤其是在减振降噪，智能机械结构，智能表层结构特性控制，智能自适应机械等方面的研究很活跃。 ３）传感器、致动器和控制器是智能机械结构重要的三个组成部分。传感器要求具有高度感受结构力学状态的能力，能够将应变或位移直接转换成电信号输出，它担负着感知外界环境变化，收集外界信息的任务。用作传感器有光纤传感器、电阻应变片传感器、压电材料传感器等。致动器的功能是执行信息处理单元发出的控制指令，并按照规定的方式对外界或内部状态与特性变化做出合理的反应，能直接将控制器输出的电信号转变为结构的应变或位移，具有改变智能结构形状、刚度、位置、固有频率、阻尼及其它机械特性的能力。致动器有压电材料致动器、电致伸缩材料致动器、磁致伸缩材料致动器、形状记忆合金致动器、电流变体致动器等。控制器是智能结构的神经中枢，智能结构的控制器集成于结构之中，其控制对象是结构本身。控制器应具有很强的鲁棒性、实时性和在线性。 可以看出，智能机械与传统机械的区别非常显著，有许多传统机械不具有的某些特性。而恰恰是这些特性使智能机械在高科技领域中占有一席之地，成为众人瞩目的焦点。智能机械是机械发展的前沿领域，可以说它的出现使机械发展的历史跨越了一座里程碑。 目前智能机械的例子有智能机械脚；农业机械智能化；计算智能，它包括人工神经网络、模糊系统、进化计算和专家系统等；用于深潜救生艇水下对接的智能机械手等。但是它的发展也面临着瓶颈首先，
XX大学2014～2015 学年秋季学期研究生课程考试 课程名称：课程编号： 论文题目：刀具材料PCD概述 研究生：学号： 论文评语： 成绩：任课教师： 评阅日期：
刀具材料PCD概述 摘要：好的刀具材料是制造出好的刀具的前提，更是加工出好的产品的关键。随着制造业的快速发展，金刚石刀具的生产和应用正在逐年增加。天然金刚石价格昂贵，金刚石广泛应用于切削加工的还是PCD。本文针对刀具材料PCD做了比较系统的论述，主要包括PCD材料的介绍，PCD复合片及刀具的制造技术，PCD 复合片的主要优缺点以及PCD刀具材料的应用。 关键词：PCD；材料；刀具 The overview about cutting tool materials of PCD Abstract:Good tool material is a prerequisite to create a good tool, it is also a key processing of making a good product .With the sharp development of making industry, production and application of diamond tools is increasing year by year.Natural diamonds are expensive,PCD is widely used in cutting .This paper makes a systematic introduction of tool material PCD,including the introduction of PCD materials ,the manufacturing techniques of PCD composite sheet and tool, the main advantages and disadvantages of PCD composite sheet materials and the application of PCD tools. Key words:PCD;Materials ; Tool
涂层刀具的应用现状及发展趋势 涂层技术是提升刀具性能的主要手段之一。通过涂层可以提高切削刀具抗各种磨损的能力，延长了刀具的寿命，提高了被加工零件的表面精度，也提高了切削速度和进给速度，从而提高金属切削效率。本期话题， 主要讨论刀具涂层技术的最新进展情况和发展前景。 涂层刀具的应用现状及发展趋势 涂层技术是提升刀具性能的主要手段之一。通过涂层提高了切削刀具抗各种磨损的能力，延长了刀具的寿命，提高了被加工零件的表面精度，也提高了切削速度和进给速度，从而提高了金属切削效率。今天，在切削刀具主流材料的硬质合金中，涂层硬质合金刀具占了80%，而其中CVD（化学涂层）又占了60％～ 65%，其余为PVD（物理涂层）。 在CVD涂层方面，包括TiCN、TiC、TiN、ZrCN和Al2O3等各种化合物的多层复合涂层对改善涂层的综合性能，如结合强度、韧性、耐磨性和抗磨性及耐腐蚀性具有良好的效果。现在典型的VCDTiN（外层）+ Al2O3（中层）+TiCN（内层）多层式结构正在从涂层工艺上和涂膜的厚度上得到进一步改善。MTCVD （中温化学涂层）因有较低的工艺温度和较快的沉积速率使得涂层与基体分界面上的脆性η相最小化，同时减少了在高温CVD涂层中常见的由高温导致的拉伸裂纹，因此，MTCVD TiCN涂层已成为CVD多层涂层中的一个主要构成，这种MTVCD已用于α- Al2O3涂层，如ISCAR的α-IC9150、α-IC9250、α-IC9350和α-IC4100等，提升了涂层与基体的结合强度和抗后面磨损、前面磨损和抗粘附的能力。 在PVD涂层方面，也从单一的TiN或TiCN或TiAlN涂层发展到现在的复合涂层即硬涂层+软涂层。为适应更高切削速度和干式切削的要求，涂层刀具的红硬性成为近几年PVD技术的开发热点。TiAlN的改进涂层AlTiN提高了薄膜中Al的含量（Al含量大于50%），提升了涂层的红硬性、化学稳定性和抗氧化的性能，如ISCAR的Al-IC910（加工铸铁和钢）、Al-IC900、Al-IC930（加工钢、不锈钢、硬钢、铸铁、 高温合金等）。 现代刀具涂层发展的一个重要特征就是复合化，为了提高其综合性能，涂层材料复合、涂层层复合以及CVD 与PVD复合，如ISCAR的DT7150（K05-K25）通过MTCVD Al2O3和PVD TiAlN复合涂层，提高了材质的综合性能，用于高速加工灰铸铁和球墨铸铁。而多样化是刀具涂层发展的另一个趋势，有各种氮化物、氧化物涂层材料，还有TiB、SN涂层、金刚石涂层、立方氮化硼涂层等等。多样化的深层次原因是专业化，即针对不同的需求采用不同的涂层，并能对涂层的组分、百分比、结构及厚度在更大范围内加以控制和改变，以适应不同的被加工材料和不同的切削条件，从而显著地提高刀具的切削性能。如CrAlN涂层，以Cr 元素替代Ti元素，具有3200HV硬度和1100℃的氧化温度，与TiAlN相比韧性更好，更适合断续切削和难加工材料的加工；以Si元素代替Al元素的涂层可获得用于硬切削的TiSiN，也可获得有润滑性的CrSiN，更适合用于铝、不锈钢等粘附性强的材料加工。此外，涂层材料的细微化是现代刀具涂层发展的另一个令人关注的趋势，纳米复合涂层正在越来越多的地方得到应用。在未来，刀具涂层将是一个系统的概念，即刀具涂层必须根据不断变化的现代切削应用条件来进行系统的组合，这是一种与传统观念中的“在刀具上涂覆一层薄膜”截然不同且复杂得多的系统工程方法，这需要我们进行系统思考。 刀具涂层进展概况 现代切削面临着不断发展的高速、高效、高精加工要求和愈来愈多的高强度、高韧性、难切削等高能级材
PCD铣刀： 聚晶金刚石(PCD)刀具是通过把PCD复合片焊接到硬质合金或者钢的刀体上制成的刀具。由于PCD复合片将单晶金刚石的高硬度、耐磨性、低摩擦系数和强度与碳化钨硬质合金的高抗弯强度进行了结合，复合片的碳化钨硬质合金层为金刚石层提供了机械支持，增加了它的抗弯强度，同时硬质合金层易于焊接，使制作成品刀具变得容易。 与其它刀具材料相比，聚晶金刚石具有如下特点：① 极高的硬度和耐磨性；② 高导热性和低热膨胀系数，切削时散热快，切削温度低，热变形小；③ 摩擦系数小，可降低加工表面粗糙度。 采用PCD刀具加工铝合金时，由于金刚石硬度高，表面与金属亲和力小，且刀具前刀面都抛光成镜面，不易产生积屑瘤，加工尺寸稳定性以及表面质量都很好。采用PCD刀具加工各种规格铝合金零件，刀具寿命可达几千到几万件，尤其适合汽车、摩托车零件的大规模生产。PCD刀具还广泛用于其它有色金属和非金属材料的高速加工，被广泛应用于汽车、航空航天、电子和木材加工等领域。 PCD刀片： PCD刀片是指具有整体PCD切削刃的硬质合金基体刀片。PCD复合片切削刃被直接焊在硬质合金基体上，因此消除了金刚石和硬质合金之间的缝隙，可避免切屑堵塞。为在精加工非铁金属尤其是铝材料时有效控制切屑，国外开发出一种带有断屑器的PCD刀片。 PCD刀片的特点在于金刚石具有硬度高、抗压强度高、导热性以及耐磨性好等特性，可在高速切削中获得很高的加工精度和加工效率。PCD刀片主要应用于以下两个方面：①难加工，有色金属材料的加工：用普通刀具加工难加工有色金属材料时，往往产生刀具易磨损、加工效率低等缺陷，而PCD刀片则可表现出良好的加工性能，用PCD刀片可有效的加工过共晶硅铝合金。②难加工非金属材料的加工，PCD刀片非常适合对石材、硬质碳、碳纤维增强塑料、人造板材等难加工非金属材料的加工。 PCD刀片材料的主要性能指标： ①PCD的硬度大于8000HV，为硬质合金的80-120倍； ②PCD的导热系数为700W/mK，为硬质合金的1.5-9倍，甚至高于PCBN和铜，因此PCD刀片热量传递迅速； ③PCD的摩擦系数一般仅为0.1-0.3（硬质合金的摩擦系数为0.4-1），因此PCD刀片可显著减小切削力；
刀具涂层技术的现状及其发展 趋势 机电商情网添加时间：2007-2-6 15:57:24 添加到我的收藏 1 引言 众所周知，刀具表面涂层技术是应市场需求而发展起来的一项优质表面改性技术，由于该项技术可使切削刀具获得优良的综合机械性能，不仅可有效地提高刀具使用寿命，而且还能大幅度地提高机械加工效率，因此该项技术已与材料、加工工艺并称为切削刀具制造的三大关键技术。为满足现代机械加工高效率、高精度、高可靠性的要求，世界各国都十分注重涂层技术的发展。目前我国刀具涂层技术的发展正处在一个十分关键的时刻，尤其是PVD 涂层技术，一方面原有的技术已不能满足切削加工日益变化的要求；另一方面国内各大工具厂涂层设

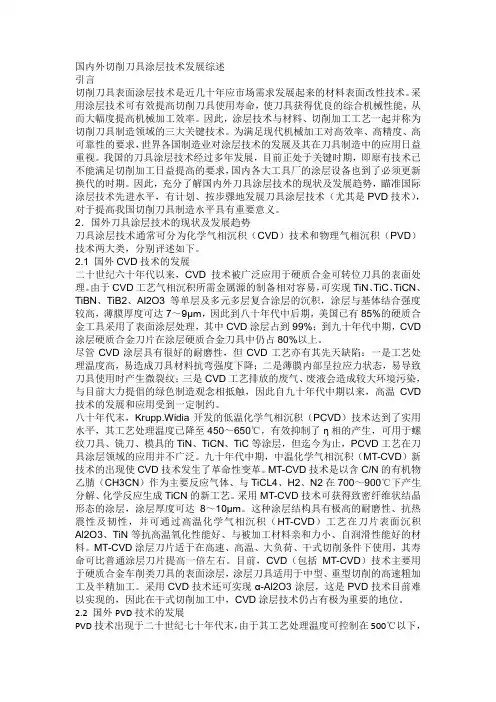

备已到了必须更新换代的时期，因此有计划、按步骤的发展PVD技术，不仅能促进我国切削刀具产品技术水平的提高，而且还可获得巨大的经济效益和社会效益。 2 国际刀具涂层技术的现状及发展趋势 刀具涂层技术目前仍可划分为两大类，即 CVD（化学气相沉积）和PVD技术（物理气相沉积）。 2.1 国际CVD技术的发展 CVD技术自上世纪六十年代出现以来，在硬质合金可转位刀具上得到了极为广泛的应用。在CVD工艺中，气相沉积所需金属源的制备相对容易，可实现TiN、TiC、TiCN、TiBN、TiB2、Al2O3等单层及多元多层复合涂层，其涂层与基体结合强度高，薄膜厚度可达7～9μm，相对而言，CVD涂层具有更好的耐磨性。八十年代中后期，美国85%的硬质合金
工具采用了涂层处理，其中CVD涂层占到了99%；九十年代中期，CVD涂层硬质合金刀片在涂层硬质合金刀具中仍占到了80%以上。但CVD工艺也有其先天性的缺陷，一是工艺处理温度高，易造成刀具材料抗弯强度的下降；二是薄膜内部为拉应力状态，使用中易导致微裂纹的产生；三是CVD工艺所排放的废气、废液会造成工业污染，对环境影响较大，与目前所提倡的绿色工业相抵触，因此九十年代中期后高温CVD技术的发展受到了一定的制约。 八十年代末Krupp Widia开发的PCVD（低温化学气相沉积）技术达到了实用水平，其工艺处理温度已降至450℃～650℃，有效地抑制了η相的产生，可进行TiN、TiCN、TiC等涂层，用于螺纹刀具、铣刀、模具等，但到目前为止PCVD工艺在刀具涂层领域内的应用并不十分广泛。 真正引起CVD技术发生突变的是九十年代中期新
金属切削原理 读书报告 《常用刀具材料分类、特点及应用》 姓名 学号 班级 学院 二○一五年五月
摘要 机械制造工业是制造业最重要的组成之一，它担负着向国民经济的各个部门提供机械装备的任务。我国现代化建设的发展速度在很大程度上要取决于机械制造工业的发展水平，因此，从这个意义上说，机械制造工业的发展水平是关系全局的。机械制造中的加工方法很多，其中材料去除加工精度较高、表面质量较好，有很强的加工适应性，是目前机械制造中应用最广泛的加工方法。材料去除加工时，刀具在工作时，要承受很大的压力。同时，由于切削产生的金属塑性变形以及各部的摩擦，使刀具切削刃上产生很高的温度和受到很大的应力，在这样的条件下，刀具将迅速磨损或破损。因此刀具材料性能应满足；高的硬度和耐磨性、足够的强度和韧性、高的耐热性、良好的热物理性能和耐热冲击性能、良好的工艺性能和经济性等要求。常用的刀具材料有高速钢、硬质合金、涂层刀具以及其他刀具材料包括陶瓷、金刚石和立方氮化硼等。其中陶瓷材料和超硬刀具材料对常规刀具材料的竞争越来越激烈，且所占比重快速增长。随着上述刀具材料的发展，使车削加工的切削速度提高了100多倍，而且新刀具材料出现的周期也越来越短。但在较长时间内，各种刀具材料将仍是相互补充，相互竞争。 关键词：刀具材料性能，刀具材料分类，刀具材料特点，刀具材料应用
目录 引言 (3) 第一章绪论 (3) 1.1金属切削技术的发展概况 (3) 1.2金属切削材料的研究意义 (4) 第二章刀具材料性能 (4) 2.1刀具切削环境 (4) 2.2刀具材料性能要求 (4) 2.3刀具材料主要性能 (6) 第三章刀具材料分类 (7) 3.1高速钢 (7) 3.1.1 普通高速钢 (8) 3.1.2高性能高速钢 (8) 3.1.3粉末冶金高速钢 (9) 3.2硬质合金 (9) 3.2.1钨钴类硬质合金 (10) 3.2.2钨钛钴类硬质合金 (10) 3.2.3钨钛钽（铌）钴类硬质合金 (11) 3.2.4硬质合金的选用 (11) 3.3涂层刀具 (12) 3.4其它刀具材料 (13) 3.4.1陶瓷材料 (13) 3.4.2金刚石 (14) 3.4.3立方氮化硼（简称CBN） (15) 第四章刀具材料发展 (15) 参考文献 (16)
