直流他励电动机机械特性(选做).
- 格式:doc
- 大小:249.50 KB
- 文档页数:5
他励直流电动机的机械特性一、实验目的了解和测定他励直流电动机在各种运转状态的机械特性二、预习要点1、改变他励直流电动机机械特性有哪些方法?2、他励直流电动机在什么情况下,从电动机运行状态进入回馈制动状态?他励直流电动机回馈制动时,能量传递关系,电动势平衡方程式及机械特性又是什么情况?3、他励直流电动机反接制动时,能量传递关系,电动势平衡方程式及机械特性。
三、实验项目1、电动及回馈制动状态下的机械特性2、电动及反接制动状态下的机械特性3、能耗制动状态下的机械特性四、实验方法1、实验设备2、屏上挂件排列顺序D51、D31、D42、D41、D31、D44按图1接线,图中M用编号为DJ15的直流并励电动机(接成他励方式),MG用编号为DJ23的校正直流测功机,直流电压表V1、V2的量程为1000V,直流电流表A1、A3的量程为200mA,A2、A4的量程为5A。
R1、R2、R3、及R4依不同的实验而选不同的阻值。
3、R2=0时电动及回馈制动状态下的机械特性(1) R 1、R 2分别选用D44的1800Ω和180Ω阻值,R 3选用D42上4 只900Ω串联共3600Ω阻值,R 4 选用D42上1800Ω再加上D41上6只90Ω串联共2340Ω阻值。
(2) R 1阻值置最小位置,R 2、R 3及R 4阻值置最大位置,转速表置正向1800r/min 量程。
开关S 1、S 2选用D51挂箱上的对应开关,并将S 1合向1电源端,S 2合向2'短接端。
(3) 开机时需检查控制屏下方左、右两边的“励磁电源”开关及“电枢电源”开关都须在断开的位置,然后按次序先开启控制屏上的“电源总开关”,再按下“开”按钮,随后接通“励磁电源”开关,最后检查R 2阻值确在最大位置时接通“电枢电源”开关,使他励直流电动机M 起动运转。
调节“电枢电源”电压为 220V ;调节R 2阻值至零位置,调节R 3阻值,使电流表A 3为100mA 。
他励直流电机的固有机械特性
转速特性:他励直流电动机的转速特性整理后得到 2N
T e S a N e N C C R R C U n Φ+-Φ=
(3-1)
图3-2 直流电机的工作原理图
忽略电枢反应的去磁效应,转速与负载电流按照线性关系变化,负载电流增加时,转速会下降。
转矩特性:当N U U =,fN I I =时,)(a em I f T =的关系叫转矩特性。
根据直流电机电磁转矩的公式
a N T em I C T Φ=
(3-2)
由此公式得出,忽略电枢反应情况下电磁转矩与电枢电流成正比,考虑电枢反应主磁通的下降,电磁转矩上升的速度比电流上升的速度要慢一些,曲线的斜率也会有下降。
效率特性 :当N U U =,N I I f =时,)(a I f =η的关系较效率特性。
a
N a a I U I R P P P P P P 2021211+-=∑+∑-==η (3-3)
空载损耗
P是不随负载变化的,负载电流较小时效率较低,输入的功
率大部分消耗在空载损耗上;负载电流增大效率也会增大,输入的功率大部分消耗在机械的负载上,但当负载电流增大到一定的时候铜损快速增大,此时的效率开始变小。
他励直流电动机的机械特性

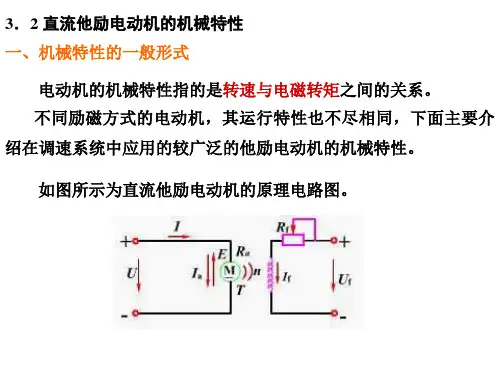

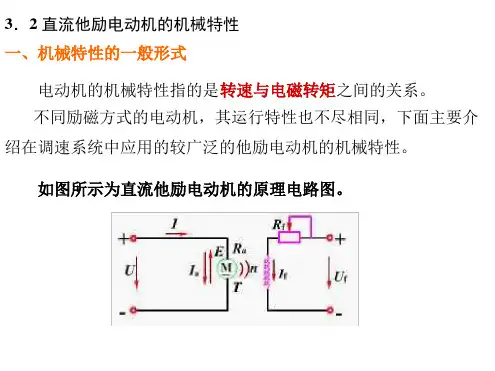

他励直流电动机的机械特性他励电机属于直流电机,是指电机的励磁线圈和电枢绕组是分开的电机,励磁电流单独提供,与电枢电流无关。
他励电动机的励磁绕组和电枢绕组分别由两个电源供电。
他励电动机由于采用单独的励磁电源,设备较复杂。
但这种电动机调运范围很宽,多用于主机拖动中。
1、固有机械特性
固有机械特性是当电动机的电枢工作电压和励磁磁通均为额定值,电枢电路中没有串入附加电阻时的机械特性,其方程式为;
固有机械特性曲线如右上图所示,由于电枢电阻Ra比较小,则?n也比较小,所以他励直流电动机的固有机械特性是比较“硬”的。
2、人为机械特性
人为机械特性是人为地改变电动机回路参数或电枢电压而得到的机械特性,即改变公式(2-4)中的参数所获得的机械特性,一般只改变电压、磁通、附加电阻中的一个,他励电动机有下列三种人为机械特性。
(1)电枢回路串电阻时的人为机械特性
保持U =UN ,Φ=ΦN ,R =Ra+Rpa,电枢回路串电阻人为机械特性的方程式为;
与固有特性相比,理想的空载转速不变,但转速降?n增大,特性变“软”,当Rpa越大,?n也越大,特性越“软”,如图中曲线1,2所示。
这类人为机械特性是一组通过n0但具有不同斜率的直线。
他励直流电动机串电阻时的机械特性
从图上可见,当负载转矩TL不变时,只改变电阻Rpa的大小,可以改变电动机的转速,例如TL=TN,电枢回路串电阻Rpa=0,转速na,当Rpa=Rpa1,转速nb,Rpa=Rpa2,转速nc,因此,电枢回路串电阻的方法,可用于他励直流电动机调速。
(2)改变电枢端电压时的人为机械特性。
他励串励并励复励直流电动机的机械特性-及其工作特性与应用领域1特性,及其工作特性与应用领域一、他励直流电动机的机械特性,及其工作特性与应用领域图中:n0为理想空载转速n’0是实际空载转速。
他励电机的机械特性曲线斜率小,机械硬度高。
他励直流电动机工作特性1.转速特性URa nCeCeIa2.转矩特性3.效率特性PppI2R2IΔUpIaTeCTIaCTCTCTmecCufaa100%1P12FeacU(IaIf)应用领域他励电动机常用于转速不受负载影响又便于在大范围内调速的生产机械。
如大型车床、龙门刨床。
二、串励直流电动机的机械特性,串励电动机的机械特性为双曲线,转速随转矩的增加而下降速率很快,称为软特性Rj=0为自然机械特性Rj不等于零为人工机械特性工作特性电动势平衡方程式电动势公式转矩平衡方程式转矩公式EaCenCaIanTeT2T02TeCTIaCTIa(其中,Rfc为串励绕组电阻)CeKfCaCTKfCT60PTTT2Te2002πn应用领域串励电机因转速可调范围广,启动扭矩大的特点被广泛的应用于电动工具,厨房用品,地板护理产品领域。
三、并励直流电动机的机械特性n0为理想空载转速,与端电压有关,直线斜率k<0,表明n是T的减函数,其下降速率与调节电阻Rj大小有关。
Rj=0为自然机械特性Rj不等于零为人工机械特性Rj=0时,特征曲线接近于水平线,表示硬特性。
即硬度高。
工作特性1.转速特性当U=UN,If=IfN时,n=f(Ia)的关系曲线如图URanCeCeIa2.转矩特性当U=UN,If=IfN时,Te=f(Ia)的关系曲线如图IaTeCTIaCT3.效率特性CTCT当U=UN,If=IfN时,η=f(Ia)的关系曲线如图pFepmecpCufIa2Ra2IaΔUcP2100%1PU(IaIf)1应用领域并励电动机常用于转速不受负载影响又便于在大范围内调速的生产机械。
如大型车床、龙门刨床。
并励他励直流电动机机械特性直流电动机机械特性直流电动机是一种常见的电动机类型,具有很多独特的机械特性。
本文将介绍直流电动机的机械特性,包括转速特性、扭矩特性和效率特性,并探讨其在不同负载条件下的应用。
一、转速特性转速特性是指直流电动机转速与负载之间的关系。
直流电动机的转速特性通常分为三个区域:无负载区、稳定区和过载区。
在无负载区,直流电动机没有外部负载,转速较高。
这是因为电动机的电磁转矩与负载转矩平衡,只需克服摩擦力和空气阻力等小阻力,转速较高。
稳定区是直流电动机在额定负载下运行的区域,此时电机输出的扭矩与负载转矩平衡,电机转速稳定。
过载区是指电动机承受超过额定负载的情况,此时电机输出扭矩无法满足负载需求,转速下降。
二、扭矩特性扭矩特性是指直流电动机的输出扭矩与负载之间的关系。
直流电动机的扭矩特性通常呈现线性关系。
在无负载区,直流电动机输出扭矩较小,仅需克服摩擦力等小阻力。
随着负载的增加,直流电动机的输出扭矩逐渐增大,直到达到额定负载时,输出扭矩与负载转矩平衡。
如果负载超过额定负载,直流电动机的输出扭矩将无法满足负载需求,会导致转速下降,扭矩特性曲线呈现下降趋势。
三、效率特性效率特性是指直流电动机的转化效率与负载之间的关系。
直流电动机在不同负载下的效率特性通常呈现“脱钩”特性。
在无负载区,直流电动机的转化效率较低,因为在此区域内,电机除了需要克服摩擦力和空气阻力等小阻力,还需要消耗能量产生磁通。
在稳定区,直流电动机的转化效率较高,因为此时输出扭矩与负载转矩平衡,效率最大。
在过载区,电动机输出的扭矩无法满足负载需求,效率下降。
四、应用领域直流电动机的机械特性使其在多个领域得到广泛应用。
首先是工业领域,直流电动机的可调速性和精密控制特性,使其适用于需要精确转速和负载调整的设备,如机床、输送带和搅拌设备等。
此外,直流电动机的起动扭矩大,能够瞬间产生较大的扭矩输出,因此在起动和制动要求高的场合下也有广泛应用,如电梯、卷帘门和电动车辆等。
他励直流电动机机械特性的测定实验报告实验报告:直流电动机机械特性的测定引言:直流电动机是一种常见的电动机类型,广泛应用于工业生产中。
机械特性是指电动机在不同负载条件下的转速、转矩和功率之间的关系。
通过测定直流电动机的机械特性,可以了解电动机在不同负载下的性能指标,为电动机的选择和应用提供参考。
实验目的:1.测定直流电动机的转速-负载特性曲线;2.测定直流电动机的转速-电机电枢电流特性曲线;3.测定直流电动机的效率。
实验原理:1.转速-负载特性曲线实验原理:通过改变电动机的负载,测量不同负载下的转速和转矩,并计算功率,得到转速-负载特性曲线。
2.转速-电机电枢电流特性曲线实验原理:通过改变电动机的电枢电流,测量不同电流下的转速和转矩,并计算功率,得到转速-电机电枢电流特性曲线。
3.效率测定原理:根据直流电动机的输入功率(电源电压×电机电枢电流)和输出功率(机械功率),计算出直流电动机的效率。
实验步骤:1.测定转速-负载特性曲线:(1)将电动机空载转动,通过转速计测量电动机的空载转速;(2)依次添加不同的负载,分别测量旋钮开度、载荷质量、电机输出转矩;(3)根据测得的数据,计算负载对应的转速和功率;(4)绘制转速-负载特性曲线。
2.测定转速-电机电枢电流特性曲线:(1)设置电动机的负载为一定值,将旋钮开度调至合适位置;(2)改变电动机电枢电流的大小,使用电流表测量电枢电流;(3)测量电动机的转速和转矩;(4)根据测得的数据,计算电枢电流对应的转速和功率;(5)绘制转速-电机电枢电流特性曲线。
3.测定效率:(1)选择一个转速和负载,测量相应的电机电枢电流、输入功率和输出功率;(2)根据测得的数据,计算出效率。
实验结果和数据处理:1.转速-负载特性曲线:[插入转速-负载特性曲线图]2.转速-电机电枢电流特性曲线:[插入转速-电机电枢电流特性曲线图]3.效率测定:根据测得的数据计算得到效率为XX%。
实验一直流他励电动机机械特性(选做)
一.实验目的
了解直流电动机的各种运转状态时的机械特性
二.预习要点
1.改变他励直流电动机械特性有哪些方法?
2.他励直流电动机在什么情况下,从电动机运行状态进入回馈制动状态?他励直流电动机回馈制动时,能量传递关系,电动势平衡方程式及机械特性又是什么情况?
3.他励直流电动机反接制动时,能量传递关系,电动势平衡方程式及机械特性。
三.实验项目
1.电动及回馈制动特性。
2.电动及反接制动特性。
3.能耗制动特性。
四.实验设备及仪器
1.MEL系列电机系统教学实验台主控制屏。
2.电机导轨及转速表(MEL-13、MEL-14)
3.三相可调电阻900Ω(MEL-03)
4.三相可调电阻90Ω(MEL-04)
5.波形测试及开关板(MEL-05)
6.直流电压、电流、毫安表(MEL-06)
7.电机起动箱(MEL-09)
五.实验方法及步骤
1.电动及回馈制动特性
按线路图5-1接线。
mA2、A2分别选用量程为200mA、5A的毫伏表、安培表(MEL-06)
R1选用900Ω欧姆电阻(MEL-03)
R2选用180欧姆电阻(MEL-04中两90欧姆电阻相串联)
R3选用3000Ω磁场调节电阻(MEL-09)
R4选用2250Ω电阻(用MEL-03中两只900Ω电阻相并联再加上两只900Ω电阻相串联)开关S1、S2选用MEL-05中的双刀双掷开关。
接好线路后,在开启电源前,检查开关、电阻等的设置:
(1)开关S1合向“1”端,S2合向“2”端。
(2)电阻R1至最小值,R2、R3、R4阻值最大位置。
(3)直流励磁电源船形开关和220V可调直流稳压电源船形开关须在断开位置。
实验步骤。
a.按次序先按下绿色“闭合”电源开关、再合励磁电源船型开关和220V电源船形开关,使直流电动机M起动运转,调节直流可调电源,使V1读数为U N=220伏,调节R2阻值至零。
b.分别调节直流电动机M的磁场调节电阻R1,发电机G磁场调节电阻R3、负载电阻R4(先调节相串联的900Ω电阻旋钮,调到零用导线短接以免烧毁熔断器,再调节900Ω电阻相并联的旋钮),使直流电动机M的转速n N=1600r/min,I f+I a=I N=0.55A,此时I f=I fN,记录此值。
c.保持电动机的U=UN=220V,If=IfN不变,改变R4及R3阻值,测取M在额定负载至空载范围的n、Ia,共取5-6组数据填入表中。
d.折掉开关S2的短接线,调节R3,使发电机G的空载电压达到最大(不超过220伏),并且极性与电动机电枢电压相同。
e.保持电枢电源电压U=UN=220V,If=IfN,把开关S2合向“1”端,把R4值减小,直至为零(先调节相串联的900Ω电阻旋钮,调到零用导线短接以免烧毁熔断器)。
再调节R3阻值使阻值逐渐增加,电动机M的转速升高,当A1表的电流值为0时,此时电动机转速为理想空载转速,继续增加R3阻值,则电动机进入第二象限回馈制动状态运行直至电流接近0.8倍额定值(实验中应注意电动机转速不超过2100转/分)。
测取电动机M的n、Ia,共取5-6组数据填入表5-2中。
N fN
因为T2=CMφI2,而CMφ中为常数,则T∝I2,为简便起见,只要求n=f(Ia)特性,
在断电的条件下,对图5-1作如下改动:
(1)R1为MEL-09的3000Ω磁场调节电阻,R2为MEL-03 的900Ω电阻,R3不用,R4不变。
(2)S1合向“1”端,S2合向“2”端(短接线拆掉),把发电机G的电枢二个插头对调。
实验步骤:
a.在未上电源前,R1置最小值,R2置300Ω左右,R4置最大值。
b.按前述方法起动电动机,测量发电机G的空载电压是否和直流稳压电源极性相反,若极性相反可把S2含向“1”端。
c.调节R2为900Ω,调节直流电源电压U=UN=220V,调节R1使If=IfN,保持以上值不变,逐渐减小R4阻值,电机减速直至为零,继续减小R4阻值,此时电动机工作于反接制动状态运行(第四象限);
d.再减小R4阻值,直至电动机M的电流接近0.8倍IN,测取电动机在第1、第4象限的n、I2,共取5-6组数据记录于表5-3中。
为简便起见,画n=f(Ia),见图5-3。
3.能耗制动特性
图5-1中,R1用3000Ω,R2改为360欧(采用MEL-04中只90Ω电阻相串联),R3采用MEL-03中的900欧电阻,R4仍用2250Ω电阻。
操作前,把S1俣向“2”端,R1、R2置最大值,R3置最大值,R4置300欧(把两只串联电阻调至零位,并用导线短接,把两只并联电阻调在300欧位置),S2合向“1”端。
按前述方法起动发电机G(此时作电动机使用),调节直流稳压电源使U=UN=220伏,调节R1使电动机M的If=IfN,调节R3使发电机G的If=80mA,调节R4并先使R4阻值减小,使电机M的能耗制动电流Ia接近0.8IaN数据,记录于表5-4中。
2fN
调节R2的180Ω,重复上述实验步骤,测取I a、n,共取6-7组数据,记录于表5-5中。
当忽略不变损耗时,可近似为电动机轴上的输出转矩等于电动机的电磁转矩T=CMΦIa,他励电动机在磁通Φ不变的情况下,其机械特性可以由曲线n=f(Ia)来描述。
画出以上二
七.实验报告
根据实验数据绘出电动机运行在第一、第二、第四象限的制动特性n=f(Ia)及能耗制动特性n=f(Ia)。
八.思考题
1.回馈制动实验中,如何判别电动机运行在理想空载点?
2.直流电动机从第一象限运行到第二象限转子旋转方向不变,试问电磁转矩的方向是否也不变? 为什么?
3.M-G实验机组,当电动机M从第一象限运行到第四象限,其转向反了,而电磁转矩方向不变,为什么? 作为负载的G,从第一到第四象限其电磁矩方向是否改变? 为什么?。
