中国石化聚酯切片型号

主要生产企业及工艺列表Manufacturers and Processes纤维级切片Fiber grade polyester chips产品简介纤维级聚酯切片是精对苯二甲酸（PTA ）与乙二醇（MEG ）聚合而获得的无定型结构的高分子聚合体，英文名称Fiber Grade Polyester Chips 。

产品结晶度较低,密度为1.33～1.38g/cm3。

广泛用于纺制各种涤纶纤维，也可改性生产工程塑料。

中国石化是国内最大的纤维级聚酯切片生产商，2008年产能占全国产能的15%以上，产品类别齐全、规格牌号众多，覆盖了纤维级聚酯切片产品各应用领域，能够提供半消光型、全消光型、超有光型等总计约20多个规格牌号的产品。

OverviewFiber grade polyester chips are amorphous polymers produced by polymerization of PTA and MEG. The products have low crystallinity and their densities range from 1.33 to 1.38g/cm3. Fiber grade polyester chips are widely used in the production of various types of PET fibers. They can also be modi fied to produce engineering plastics.Sinopec is the largest fiber grade polyester chips producer inChina. In 2008, its fiber grade polyester chips production capacity accounted for over 15% of the total capacity in China. The company is capable of producing a full product portfolio of fiber grade polyester chips products in all fields. The company cansupply more than 20 grades of fiber grade polyester chips including semi-dull, full-dull and super-bright chips.产品包装及贮运采用聚乙烯薄膜内袋和聚丙烯编织外袋包装。

纤维级聚酯切片特点及应用
一、纤维级聚酯切片的特点
1、纤维级聚酯切片是一种高质量的聚合物材料，具有高强度、高模量、低密度、耐腐蚀、耐高温等特点。

2、纤维级聚酯切片可以加工成各种形状和尺寸的零部件，具有广泛的应用范围，主要用于汽车、电子、机械、航空航天等领域。

3、纤维级聚酯切片具有良好的力学性能，其抗拉强度、弯曲强度、冲击韧性等指标均较高，可以满足各种复杂工况的要求。

4、纤维级聚酯切片具有良好的化学稳定性，对大多数有机溶剂、酸碱物质等都表现出良好的抗腐蚀性能。

5、纤维级聚酯切片具有良好的加工性能，可以采用注塑、挤出、吹塑等成型方法加工成各种形状和尺寸的制品。

二、纤维级聚酯切片的应用
1、汽车领域：纤维级聚酯切片可以用于制造汽车车身、车门、车窗、座椅、内饰等零部件，具有高强度、高模量、耐腐蚀、耐高温等特点，可以提高汽车的安全性、舒适性和使用寿命。

2、电子领域：纤维级聚酯切片可以用于制造电子产品
外壳、电路板、连接器等零部件，具有优良的电性能和化学稳定性，可以提高电子产品的可靠性。

3、机械领域：纤维级聚酯切片可以用于制造机械零件、轴承、齿轮等零部件，具有高强度、高模量、耐腐蚀、耐高温等特点，可以提高机械零件的使用寿命和精度。

4、航空航天领域：纤维级聚酯切片可以用于制造飞机零部件、航空发动机零部件等，具有高强度、高模量、耐腐蚀、耐高温等特点，可以提高飞机的安全性和使用寿命。

综上所述，纤维级聚酯切片具有优良的性能和应用前景，可以用于制造各种领域中的零部件，提高产品的性能和可靠性。

QSH 0102-2007 中国石化物料分类与代码ICS 01.040.01A 24Q/SH 中国石油化工集团公司企业标准****Q/SH 0102—2007代替Q/SH2209-1998、Q/SH2210-2000中国石化物料分类与代码2007-05-23发布 2007-06-15实施发布中国石油化工集团公司Q/SH 0102—2007前言随着物资采购、价格、供应商、库存储备以及石化产品管理改革的不断深化，随着中国石化信息化建设的不断发展，原有的Q/SH2209-1998《中石化物资统一分类与代码》已不能适应物资供应管理、石化产品管理与统计、信息化建设的需要。

按照2005年1月11日中国石化信息标准化领导小组会的工作部署，物资装备部会同发展计划部、信息系统管理部在信息标准化办公室的领导下，组织企业人员对Q/SH2209-1998和Q/SH2210-2000进行全面的修订完善。

本标准代替Q/SH2209-1998《中国石化物资统一分类与代码》、Q/SH2210-2000《中国石化物资代码特征模板》。

本标准与Q/SH2209-1998、Q/SH2210-2000相比，主要差异如下:——本标准由三部分组成:第一部分中国石化物料分类与代码(附录A)、第二部分中国石化物料描述模版(附录B)、第三部分中国石化物料标准描述手册(附录C);——原物资和石化产品统称为物料，全部统一到本标准中;——统一分类、统一描述规则、统一标准描述、统一计量单位;——56个大类总数不变，合并、删除7个大类，新增7个大类，中类由852个调整为839个，小类由5121个调整为4978个;——统一编制小类描述模版4491个、具体物料标准描述164万条。

本标准的附录A、B、C为规范性附录。

本标准由中国石油化工股份有限公司物资装备部和发展计划部提出。

本标准由中国石油化工股份有限公司科技开发部归口。

本标准主要起草单位:中国石油化工股份有限公司物资装备部、中国石油化工股份有限公司发展计划部、中国石油化工股份有限公司信息系统管理部本标准参加起草单位:中国石油化工集团公司各主要企业、中国石油化工股份有限公司各主要ERP上线企业本标准主要起草人:吕金台、李晓、沈萌、何立名、闫诚、孙艳、苗占东、孙丽华、杜腊梅、姚伟民、庄宏、孔俊胜IIQ/SH 0102—2007中国石化物料分类与代码1 范围本标准规定了中国石油化工集团公司(以下简称集团公司)所属企、事业单位、中国石油化工股份有限公司(以下简称股份公司)各分(子)公司生产、建设、设计、销售和科研院所涉及的各种物料的分类、描述模版、具体物料标准描述和代码。

研究与开发合成纤维工业,2024,47(1):33CHINA㊀SYNTHETIC㊀FIBER㊀INDUSTRY㊀㊀收稿日期:2023-07-27;修改稿收到日期:2023-12-20㊂作者简介:史利梅(1970 ),女,高级工程师,长期从事涤纶新技术㊁新产品的研发㊂E-mail:slm1970@㊂再生聚酯切片生产缝纫线用涤纶短纤维的工艺研究史利梅1,2(1.中国石化仪征化纤有限责任公司,江苏仪征211900;2.江苏省高性能纤维重点实验室,江苏仪征211900)摘㊀要:以物理法再生聚对苯二甲酸乙二醇酯(PET)切片为原料,通过纺丝-拉伸法制备涤纶拉伸丝,从切片的外观特点㊁过滤性能㊁特性黏数及流变性能,以及拉伸丝的性能考察原料的可纺性及相应的纺丝㊁拉伸工艺要求;在此基础上以再生PET 切片为原料,在现有常规涤纶短纤维间接纺生产线上生产缝纫线用再生涤纶短纤维,探讨了其生产工艺条件㊂结果表明:粒子形状规整㊁过滤性能较好㊁特性黏数较高的再生PET 切片具有良好的可纺性,纺丝过程中需根据切片的特性黏数调整纺丝温度,拉伸过程中需适当提高拉伸温度;采用特性黏数为0.737dL /g 的再生PET 切片为原料生产1.33dtex ˑ38mm 缝纫线用再生涤纶短纤维,与以原生PET 切片为原料相比,螺杆熔融温度提高8ħ,箱体温度提高5ħ,拉伸温度和定型温度分别提高3~5ħ;通过生产调控,生产稳定性好,生产的短纤维断裂强度达到6.1cN /dtex,其他质量指标达到原生涤纶短纤维优等品要求㊂关键词:聚对苯二甲酸乙二酯纤维㊀再生聚酯㊀再生短纤维㊀缝纫线㊀生产工艺中图分类号:TQ342+.21㊀㊀文献标识码:A㊀㊀文章编号:1001-0041(2024)01-0033-06㊀㊀近年来,随着我国聚酯产量的快速增长,废弃聚酯的量也日益增多㊂2022年我国废旧聚酯产生量超过25000kt(不包括进口),位列世界第一,但是能够回收利用的不及十分之一㊂因此,对废旧聚酯产品进行回收㊁加工㊁再利用,以及扩大再生聚酯产品的应用领域显得尤为迫切㊂目前,废旧聚对苯二甲酸乙二醇酯(PET)的回收再生技术主要有物理法㊁物理化学法㊁化学法和生物法[1-3]㊂物理法通过分选㊁清洗㊁破碎㊁造粒㊁挤出得到新的PET 产品㊂从全球环境变暖潜在影响㊁资源消耗和能量消耗等方面进行综合评价[4],现阶段物理回收法是废弃PET 回收利用的主流技术㊂物理法再生PET 产品根据产品质量由低到高可分为泡料㊁瓶砖㊁净片和切片,这些产品的外观㊁特性黏数㊁过滤性能㊁色相等相差较大,尤其是特性黏数和色度差异较大㊂再生PET 切片的生产由于在分选㊁清洗㊁破碎的基础上增加了高精度过滤㊁黏度调整,有些生产流程甚至增加了色相调整,因此再生PET 切片的质量相比泡料㊁瓶砖㊁净片等再生PET 产品有较大程度的提高㊂物理法再生PET 产品主要用于生产纺黏无纺布㊁粗旦短纤维㊁纺织用长丝㊁中空纤维等一系列不同应用领域的再生PET 纤维[5]㊂纺织用再生涤纶对断裂强度的要求相对较低,早期多采用成本较低的泡料㊁瓶砖或净片类的再生PET 产品进行生产,近年来有些企业开始采用黏度较低的再生PET 切片生产水刺㊁针刺等非织造用涤纶短纤维和常规纺织用PET 长丝㊂缝纫线要求具备较高的强度㊁较低的伸长和较小的热收缩等特征,因此缝纫线用涤纶短纤维的性能要求也较高,在满足一般纺纱性能要求的基础上还应具备高强㊁低伸㊁低缩的物理性能,通常其断裂强度要求高于6.0cN /dtex,沸水收缩率要求在4.0%左右㊂缝纫线用再生涤纶短纤维与普通再生涤纶短纤维相比,生产难度大,2020年中国石化仪征化纤有限责任公司根据市场需求,在常规涤纶短纤维生产线上,采用特性黏数较高㊁过滤性能较好的再生PET 切片制备出性能指标达到进口缝纫线用再生涤纶短纤维的产品,并于2021年实现了工业化生产㊂作者以不同的物理法再生PET 切片为原料进行纺丝,利用双热盘平牵机的两级拉伸模拟涤纶短纤维生产线的多级拉伸制备涤纶拉伸丝,从外观特点㊁过滤性能㊁特性黏数及流动性能等关键指标对原料进行筛选,结合纺丝及拉伸工艺考察原料的可纺性及相应的纺丝㊁拉伸工艺要求;在此基础上以筛选出的具有良好可纺性的再生PET 切片为原料生产1.33dtex ˑ38mm 缝纫线用再生涤纶短纤维,探讨了其生产工艺条件㊂1㊀实验1.1㊀原料原生PET切片:标记为1#试样,中国石化仪征化纤有限责任公司产;再生PET切片:使用废弃聚酯产品回收㊁造粒的切片为2#试样,使用废弃聚酯产品回收㊁熔融㊁均化㊁高精度过滤㊁造粒的切片为3#试样,使用薄膜边角料进行回收㊁熔融㊁造粒的切片为4#试样,使用聚酯瓶子进行清洗破碎得到的泡泡料为5#试样(形状不规则,含有较小的碎屑㊁粒子和大块薄片或卷曲状碎片),使用碎瓶片熔融㊁均化㊁高精度过滤㊁调黏㊁造粒的切片为6#试样,均为自制㊂6种试样的常规性能如特性黏数㊁色相(L㊁a㊁b)㊁熔点(T m)及过滤压差(әP)见表1㊂表1㊀原生PET及再生PET切片的常规性能Tab.1㊀Conventional performance of primary PET chipand regenerated PET chips试样特性黏数/(dL㊃g-1)色相L a bT m/ħәP/MPa1#0.67884.0-0.80 5.60254.30.28 2#0.67272.5-3.66 2.25251.0 1.27 3#0.66873.1-2.93 3.07250.80.34 4#0.60174.3-2.11 5.02252.20.58 5#0.77876.5-1.73 6.29250.2 1.43 6#0.73774.5-2.02 4.87250.70.31 1.2㊀主要设备与仪器BT600真空转鼓干燥机:德国富耐公司制;中丽FDY纺丝机:北京中丽纺织机械厂制;双热盘平牵机:中国石化仪征化纤有限责任公司研究院制;短纤维后拉伸装置:中国石化仪征化纤有限责任公司制;Y501相对黏度仪:美国Voscotek公司制;DSC-7型差示扫描量热仪:美国Perkin Elmer 公司制;过滤性能测试仪:华瑞机械制造有限公司制;RH7型毛细管流变仪:英国Rosand公司制; XQ-1纤维强伸度分析仪:常州新纤仪器有限公司制;XH-1型纤维热收缩仪:上海利浦应用科学技术研究所制;YG362A卷曲弹性仪:常州新纤仪器有限公司制;BYK-Colour view分光测色仪:德国比克公司制㊂1.3㊀再生PET纤维的生产1.3.1㊀原料的可纺性实验采用干燥后的再生PET切片进行纺丝和拉伸,制备涤纶拉伸丝,考察原料的可纺性㊂纺丝工艺流程:再生PET切片干燥后进入螺杆挤压机熔融,熔体经纺丝箱体㊁计量泵㊁喷丝组件㊁侧吹风冷却㊁上油㊁卷绕得到初生原丝㊂螺杆Ⅰ至Ⅴ区的温度分别为270ħ㊁290~305ħ㊁290~305ħ㊁290~305ħ㊁290~295ħ,箱体温度为290~300ħ㊂拉伸工艺流程:初生原丝经喂入辊㊁上热盘㊁下热盘㊁热板㊁冷盘㊁卷绕得到涤纶拉伸丝㊂利用双热盘平牵机的两级拉伸方式模拟短纤维生产线的多级拉伸,上热盘温度为一级拉伸温度,设定为85~90ħ,下热盘温度为二级拉伸温度,设定为110~130ħ,热板温度为热定型温度,设定为190ħ㊂通过上㊁下热盘的线速度之比调整一级拉伸倍数,一级拉伸倍数为2.5~3.5;通过下热盘和冷盘的线速度之比调整二级拉伸倍数,二级拉伸倍数固定为1.15㊂1.3.2㊀缝纫线用再生涤纶短纤维的生产将6#再生PET切片试样预结晶㊁干燥后送入螺杆进行纺丝㊂预结晶温度为165ħ,干燥温度为160ħ,干切片含水率小于50μg/g;纺丝螺杆各区温度依次为286,288,292,295,295,295ħ,热媒温度为294ħ㊂生产工艺流程:再生PET湿切片经下料阀进入沸腾床㊁干燥塔进行干燥;干燥后切片经螺杆㊁熔体过滤器㊁箱体㊁环吹风筒㊁卷绕进入往复丝桶,得到前纺原丝;原丝依次经集束㊁导丝机㊁油剂浴槽㊁第一牵伸机㊁拉伸浴槽㊁第二牵伸机㊁蒸汽加热箱㊁第三牵伸机㊁紧张热定型机㊁叠丝机㊁蒸汽预热箱㊁卷曲机㊁冷却输送机㊁曳引机㊁切断机㊁打包机,最后得到成品短纤维㊂1.4㊀分析与测试常规性能:采用Y501相对黏度仪测试切片的特性黏数,测试温度为(25ʃ0.1)ħ,溶剂为质量比1 1的苯酚/四氯乙烷溶液;采用DSC-7型差式扫描量热仪测试切片的T m,氮气(N2)氛围;采用BYK-Colour view分光测色仪,按照GB/T 14190 2017规定测试切片的色相㊂过滤性能:将已干燥待测切片加入螺杆并加装滤网进行过滤性能测试,根据初始压力及最大压力计算әP,滤网规格为1400目㊂流变性能:将切片先进行干燥再进行流变测试㊂毛细管流变仪毛细管口模直径为1mm,长径比为16,入口角为90ʎ,剪切速率(̇γ)为250~ 10000s-1,温度为270~300ħ(根据切片的特性黏数进行调整)㊂线密度:采用烘干称重法,将原丝一端固定,43㊀合㊀成㊀纤㊀维㊀工㊀业㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀2024年第47卷在另一端施加张力30s后,取1m长的丝束进行烘干,放置冷却后称其质量,计算原丝线密度;采用中段切断法,手工将短纤维理成尽可能平直的丝束,采用专用的工器具从伸直的纤维束中段位置切取20mm的纤维束,将纤维束置于投影仪上逐根计数,将试样平衡称量,计算成品短纤维的线密度㊂力学性能:使用XQ-1纤维强伸度分析仪,按照GB/T14337 2022规定测试,试样的夹持长度为20mm,拉伸速度为20mm/min,每个试样测试量为50根纤维;将单根纤维拉伸至断裂,得到试样的断裂强力㊁断裂强度和断裂伸长率,读取拉伸应力为屈服应力1.5倍时的倍半伸长率(EYS1.5),计算断裂强度和断裂伸长率的乘积得到强伸积㊂干热收缩率:根据FZ/T50004 2011规定,将30根纤维以一定的预加张力分别放置于样筒上,再将样筒放入烘箱中进行热处理,处理温度为180ħ,处理时间30min,取出样筒平衡30min,使用纤维热收缩仪测定纤维热处理前后的长度变化,根据长度变化计算纤维的干热收缩率㊂卷曲数㊁卷曲率:根据GB/T14338 2008规定,随机取出20束纤维,从每束纤维中随机夹取一根纤维,使用YG362A卷曲弹性仪测试,计算单根纤维25mm内的卷曲个数及卷曲率㊂2㊀结果与讨论2.1㊀原料对纺丝设备的适应性对5种再生PET切片进行过滤性能测试,考察其对涤纶短纤常规间接纺生产线的工艺流程及纺丝设备的适应性㊂从表2可知:2#㊁5#试样的әP较高,表明过滤性能较差,易导致纤维生产中过滤器及组件的压力快速上涨㊁更换周期缩短;同时5#试样初始过滤压力偏低,主要是由于瓶片破碎料形状不规则,物料堆积密度小,测试过程中虽持续进料,但单位时间内喂入量小,挤出机内熔体少㊂另外,采用2#㊁5#试样为原料,受瓶片破碎料堆积密度及外形尺寸的影响,干燥塔的有效容量会减小,导致干燥停留时间缩短30%以上[6],直接影响干燥效果及生产负荷;干燥塔与螺杆的连接管道也会因试样形状不规出现架桥堵料的情况,而现有涤纶短纤维常规间接纺生产线对切片的大小和形状的规整性有一定的要求,故从过滤性能和设备的适应性看,2#㊁5#试样均不适合作为原料生产再生涤纶短纤维㊂表2㊀再生PET切片的过滤性能测试结果Tab.2㊀Test results of filtration performance ofregenerated PET chips试样初始压力/MPa最大压力/MPaәP/MPa1# 5.07 5.350.282# 5.967.23 1.273# 5.92 6.260.344# 2.67 3.250.585# 3.28 4.71 1.436#8.218.520.31㊀㊀从表2还可知,3#㊁4#㊁6#试样的әP仅略高于1#原生PET切片试样的әP,3个试样的过滤性能均可以满足纤维生产的要求㊂但是,3#㊁4#㊁6#试样的特性黏数相差较大,对于缝纫线用再生涤纶短纤维而言,其原料应首先满足纤维具有高强度的要求,而切片的特性黏数对纤维的断裂强度影响较大,故选择3#㊁4#和6#试样进行进一步实验,同时以1#试样为对比样考察3个试样的可纺性及其纤维的物理性能㊂2.2㊀再生PET切片的流变性能高聚物的特性黏数可表征其相对分子质量的大小和分布,与其可纺性及其纤维的性能有很大关系㊂一定条件内特性黏数越高,纤维的断裂强度越高,断裂伸长越低,因此可通过适当提高熔体黏度来提高纤维的断裂强度,但熔体黏度过高,熔体的流动性较差,熔体的纺丝性能和拉伸性能劣化,纤维的断裂强度反而降低㊂熔体合适的流动性是决定熔体具有良好可纺性的关键[7-8],熔体流动性采用表观黏度进行表征,取决于高聚物特性黏数㊁̇γ和熔融温度[9]㊂从图1可以看出:4个试样的流变曲线均呈现切力变稀的特征,随着试样特性黏数的增加,熔体表观黏度增大,随着温度的提高,熔体表观黏度降低;在测试的̇γ范围内,1#原生切片试样在温度为288~300ħ时表观黏度在54~115Pa㊃s可调,4#再生切片试样在温度为270~285ħ时表观黏度在41~63Pa㊃s可调,3#试样在温度为280~ 295ħ时表观黏度在54~129Pa㊃s可调,6#试样在温度290~305ħ时表观黏度在54~156Pa㊃s 可调㊂相比之下,4#试样的表观黏度过低,且可调范围较窄,显然,4#试样的纺丝工艺窗较窄,不利于稳定生产和纤维强度的提升;3#和6#试样表观黏度可调范围比1#试样的宽,表明3#和6#试样纺丝时具有较宽的工艺窗㊂53第1期㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀史利梅.再生聚酯切片生产缝纫线用涤纶短纤维的工艺研究Ң 288ħ;ʏ 292ħ;һ 296ħ;▼ 300ħҢ 280ħ;ʏ 285ħ;һ 290ħ;▼ 295ħҢ 270ħ;ʏ 275ħ;һ 280ħ;▼ 285ħҢ 290ħ;ʏ 295ħ;һ 300ħ;▼ 305ħ图1㊀原生PET切片及再生PET切片的流变性能Fig.1㊀Rheological properties of primary PET chipand regenerated PET chips ㊀㊀以1.33dtexˑ38mm缝纫线用涤纶短纤维的单丝线密度为例,结合所用喷丝板的微孔直径0.228mm及纺丝速度1250m/min,计算得到微孔流量为0.5985g/min,此时熔体在微孔中的̇γ为7267s-1[10]㊂以1#原生切片试样为对比样,其在纺丝设备上合适的纺丝温度为290ħ,在̇γ为7267s-1左右时表观黏度约为65Pa㊃s,以此类推,得到3#和6#试样在̇γ为7267s-1㊁表观黏度为65Pa㊃s时的熔体温度见表3㊂表3㊀̇γ为7267s-1时试样的熔体温度Tab.3㊀Melt temperature of samples aṫγof7267s-1试样̇γ/s-1表观黏度/Pa㊃s熔体温度/ħ1#7267652903#7267652876#726765300㊀㊀从表3可知,在同一台设备上纺制1.33dtex ˑ38mm缝纫线用涤纶短纤维,1#原生PET切片试样在纺丝温度为290ħ时制备的纤维性能较好,此时其熔体表观黏度为65Pa㊃s,3#和6#再生PET切片试样的熔体温度需分别控制在287ħ和300ħ才达到1#试样相似的表观黏度㊂因此,选择3#和6#试样的纺丝温度分别为287ħ和300ħ较为合适㊂2.3㊀再生PET切片的可纺性将1#㊁3#㊁6#试样分别在其合适的纺丝温度290,287,300ħ下进行纺丝,得到初生原丝,原丝的物理性能见表4㊂表4㊀不同PET切片试样制备的原丝性能Tab.4㊀Properties of as-spun fibers prepared fromdifferent PET chip samples试样熔体温度/ħ强伸积断裂伸长率/%断裂强度/(cN㊃dtex-1)线密度/dtex 1#290450.5333.71 1.35239.7 3#287401.9306.76 1.31238.9 6#300460.7341.23 1.35235.1㊀㊀从表4可知:1#试样制备的原丝的强伸积较高,达450.5;6#试样制备的原丝的强伸积略高于1#试样,3#试样制备的原丝的强伸积较低㊂原丝的伸长大㊁强度高,则强伸积高,赋予原丝的可拉伸性能好,拉伸时可达到的拉伸倍数高,得到的成品纤维的断裂强度高,并且原丝的断裂强度高,拉伸过程中不易产生毛丝㊁断头等,拉伸稳定性较好㊂由此可见,6#试样制备的原丝具有与1#试样制备的原丝相近的可拉伸性能㊂以纺丝过程中切片到无油丝的黏度降来对比63㊀合㊀成㊀纤㊀维㊀工㊀业㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀2024年第47卷切片的降解性能㊂从表5可知:在纺丝过程中, 3#试样的黏度降与1#试样的黏度降接近;6#试样的黏度降高于1#试样的黏度降,这是因为6#试样的特性黏数较高,易降解㊂结合表4中原丝性能分析可知,选择3#㊁6#试样的纺丝温度分别为287,300ħ是合适的,熔体既具有较好的流动性且降解程度相对较低㊂表5㊀不同PET切片试样在纺丝过程中的降解性能Tab.5㊀Degradation performance of different PET chipsamples during spinning process试样切片特性黏数/(dL㊃g-1)无油丝特性黏数/(dL㊃g-1)黏度降/(dL㊃g-1)1#0.6780.6590.019 3#0.6680.6480.020 6#0.7370.6980.039㊀㊀将不同PET切片试样制备的原丝进行两级拉伸,通过调整拉伸倍数来控制拉伸丝具有相近的断裂伸长率,考察拉伸丝的断裂强度㊂由表6可知:3#和6#试样制备的拉伸丝的断裂强度均高于1#试样制备的拉伸丝,但3#试样制备的拉伸丝的断裂伸长率比1#试样制备的拉伸丝的低;以强伸积的大小来判断纤维的物理性能和拉伸性能,6#试样制备的拉伸丝的强伸积最高,体现出高强高伸的特性,说明其纤维的拉伸性能较好,有利于提高生产的稳定性,而3#试样制备的拉伸丝的断裂强度可以达到要求,但可拉伸性能比6#试样制备的拉伸丝的差,易导致生产运行的稳定性降低㊂表6㊀不同PET切片试样制备的拉伸丝的性能Tab.6㊀Properties of drawn fibers prepared fromdifferent PET chip samples试样拉伸倍数断裂伸长率/%断裂强度/(cN㊃dtex-1)强伸积1# 2.85ˑ1.0922.56 4.1393.2 3# 2.85ˑ1.0920.16 4.3086.7 6# 3.09ˑ1.1020.30 4.7195.6㊀㊀综合上述分析可知,6#试样具有良好的可纺性,适合用于生产1.33dtexˑ38mm缝纫线用再生涤纶短纤维㊂2.4㊀缝纫线用再生涤纶短纤维的生产控制及产品质量㊀㊀以6#试样为原料生产1.33dtexˑ38mm缝纫线用再生涤纶短纤维㊂前纺生产控制如下:干燥条件与原生PET切片的一致,预结晶温度165ħ㊁干燥塔温度160ħ;相比原生PET切片,螺杆挤压熔融温度提高8ħ,箱体温度提高5ħ;控制前纺原丝的断裂伸长率高于350%,EYS1.5高于150%,其他工艺参数同原生PET切片纺丝工艺参数[11]㊂前纺生产及原丝质量控制指标见表7㊂表7㊀前纺生产及原丝质量控制指标Tab.7㊀Control indicators of fore-spinning production andas-spun fiber quality项目参数干燥切片特性黏数/(dL㊃g-1)0.730无油丝特性黏数/(dL㊃g-1)0.710原丝线密度/dtex 4.09原丝含油水率/%20.9原丝EYS1.5/%183原丝强力/cN7.07原丝断裂伸长率/%364.1原丝断面不匀率/% 1.18㊀㊀在后纺拉伸过程中,由于6#试样的特性黏数较高,故通过提高拉伸温度来提高大分子及链段的运动能力,从而提高原丝的拉伸倍数,减少缠辊;提高紧张定型温度来降低取向㊁提高结晶度,从而提高强度㊁降低热收缩[11]㊂后纺生产控制如下:在原生PET切片后纺工艺基础上,拉伸浴槽温度提高2ħ,拉伸温度和定型温度分别提高3~ 5ħ,生产的1.33dtexˑ38mm缝纫线用再生涤纶短纤维的质量指标见表8,其断裂强度达到6.1 cN/dtex,其他质量指标达到原生涤纶短纤维优等品要求㊂表8㊀ 1.33dtexˑ38mm缝纫线用再生涤纶短纤维的质量指标Tab.8㊀Quality indicators of1.33dtexˑ38mm regenerated polyester staple fibers for sewing thread项目参数断裂强度/(cN㊃dtex-1) 6.1断裂伸长率/%23.8 10%定伸长强度/(cN㊃dtex-1) 3.21倍长纤维含量/mg0.9疵点含量/mg0.4比电阻/Ω㊃cm8.3ˑ107卷曲数/个11.4卷曲度/%12.5干热收缩率/% 4.9含油率/%0.14回潮率/%0.4㊀㊀注:倍长纤维含量及疵点含量分别是指100g成品纤维中倍长纤维的质量及疵点的质量㊂3㊀结论a.以再生PET切片为原料,在现有常规涤纶73第1期㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀史利梅.再生聚酯切片生产缝纫线用涤纶短纤维的工艺研究短纤维间接纺生产线上生产缝纫线用再生涤纶短纤维,要求再生PET切片粒子形状规整㊁过滤性能较好㊁黏度较高;纺丝过程中需要根据切片的特性黏数大小来调整熔体温度以保证熔体具有良好的流动性能且降解较小;拉伸过程中需要适当提高拉伸温度来提高拉伸性能,从而提高成品短纤维的断裂强度㊂b.以6#试样为原料,在常规涤纶短纤维间接纺生产线上生产1.33dtexˑ38mm缝纫线用再生涤纶短纤维,生产工艺需适当调控㊂切片干燥条件与原生PET切片的一致,预结晶温度165ħ㊁干燥塔温度160ħ;相比原生PET切片,螺杆挤压熔融温度提高8ħ,箱体温度提高5ħ;控制前纺原丝的断裂伸长率高于350%,EYS1.5高于150%;在原生PET切片后纺工艺基础上,拉伸浴槽温度提高2ħ,拉伸温度和定型温度分别提高3~5ħ㊂通过工艺调控,生产稳定性达到原生型缝纫线用涤纶短纤维的生产水平,纤维断裂强度达到6.1cN/dtex,其他质量指标达到原生涤纶短纤维优等品要求㊂参㊀考㊀文㊀献[1]㊀劳捷,付引霞,张军,等.工业废聚酯的再生利用[J].环境保护,2003(8):59-62.[2]㊀席国喜,李伟,邢新艳.废聚酯再资源化新进展[J].化工进展,2002,21(6):434-442.[3]㊀谷艾婷,王震.再生PET生产环节品质下降原因及政策建议[J].环境科学与技术,2015,38(增刊1):503-507. [4]㊀谭亦武,王建平,来可华,等.再生聚酯:原料㊁技术㊁市场与应用[J].纺织导报,2012(2):23-39.[5]㊀粱占平.回收聚酯瓶片纺制非织造布的可行性探讨[J].产业用纺织品,2005(8):33-35.[6]㊀何威,段小虎,张守运.回收聚酯瓶片在普通纺丝设备上纺制再生长生技术探讨[J].合成纤维,2010(5):32-34. [7]㊀王强,史瑞生,孙宝慈,等.涤纶短纤维纺丝工[M].北京:中国石化出版社,2008.[8]㊀李振峰.涤纶短纤维生产[M].南京:东南大学出版社,1991.[9]㊀吕雷,刘波,邱代钦,等.缝纫线用超有光涤纶短纤维的质量均匀性改进[J].合成纤维工业,2014,37(5):69-71,74. [10]覃燕杰.0.89dtex超有光缝纫线涤纶短纤维生产工艺探讨[J].合成技术及应用,2021,36(3):48-52. [11]殷曙光.高强低伸低干热有光缝纫线用涤纶短纤维影响因素研究[J].合成技术及应用,2020,35(2):39-42.Production process of polyester staple fibers for sewingthread using regenerated polyester chipsSHI Limei1,2(1.SINOPEC Yizheng Chemical Fiber Co.,Ltd.,Yizheng211900;2.Jiangsu KeyLaboratory of High-performance Fiber,Yizheng211900)Abstract:Using regenerated polyethylene terephthalate(PET)chips by physical method as raw material,polyester drawn fiber was prepared by spinning-drawing method.The spinnability of regenerated PET chips and the corresponding spinning and drawing process requirements were investigated based on the appearance characteristics,filtration performance,intrinsic viscosity and rheological properties of chips and the properties of drawn fibers.On this basis,the regenerated PET chips were used as raw ma-terial to produce regenerated polyester staple fibers for sewing threads on an existing conventional polyester staple fiber indirect spinning production line,and the production process conditions were discussed.The results showed that the regenerated PET chips had good spinnability due to their regular particle shape,good filtration performance and high intrinsic viscosity,and the spinning temperature needs to be adjusted according to the intrinsic viscosity of the chips during the spinning process,and the drawing temperature needs to be appropriately increased during the drawing process;a regenerated PET chip with an intrinsic vis-cosity of0.737dL/g was used as raw material to produce1.33dtexˑ38mm regenerated polyester staple fiber for sewing thread, and as compared with those of primary PET chips,the screw melting temperature was increased by8ħ,the box temperature by 5ħ,and the drawing temperature and setting temperature by3-5ħ,respectively;and the production was stable,the breaking strength of the produced staple fiber reached6.1cN/dtex,and other quality indicators met the requirements of high-quality raw polyester staple fibers after production regulation.Key words:polyethylene terephthalate fiber;regenerated polyester;regenerated staple fiber;sewing thread;production process83㊀合㊀成㊀纤㊀维㊀工㊀业㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀2024年第47卷。

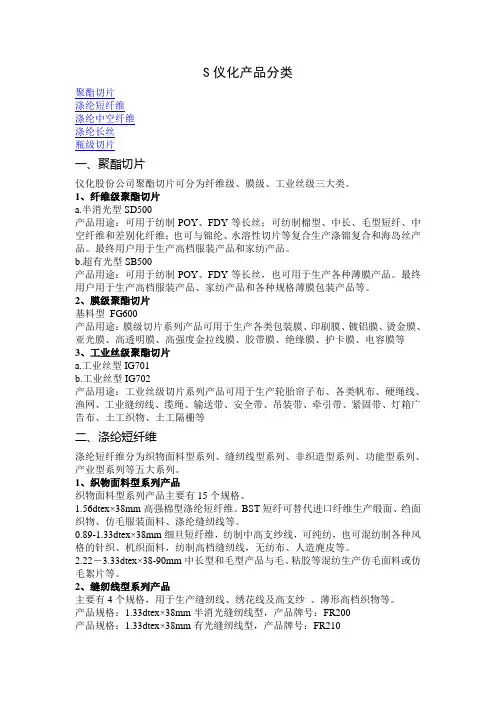

S仪化产品分类聚酯切片涤纶短纤维涤纶中空纤维涤纶长丝瓶级切片一、聚酯切片仪化股份公司聚酯切片可分为纤维级、膜级、工业丝级三大类。

1、纤维级聚酯切片a.半消光型SD500产品用途：可用于纺制POY、FDY等长丝；可纺制棉型、中长、毛型短纤、中空纤维和差别化纤维；也可与锦纶、水溶性切片等复合生产涤锦复合和海岛丝产品。

最终用户用于生产高档服装产品和家纺产品。

b.超有光型SB500产品用途：可用于纺制POY、FDY等长丝，也可用于生产各种薄膜产品。

最终用户用于生产高档服装产品、家纺产品和各种规格薄膜包装产品等。

2、膜级聚酯切片基料型FG600产品用途：膜级切片系列产品可用于生产各类包装膜、印刷膜、镀铝膜、烫金膜、亚光膜、高透明膜、高强度金拉线膜、胶带膜、绝缘膜、护卡膜、电容膜等3、工业丝级聚酯切片a.工业丝型IG701b.工业丝型IG702产品用途：工业丝级切片系列产品可用于生产轮胎帘子布、各类帆布、硬绳线、渔网、工业缝纫线、缆绳、输送带、安全带、吊装带、牵引带、紧固带、灯箱广告布、土工织物、土工隔栅等二、涤纶短纤维涤纶短纤维分为织物面料型系列、缝纫线型系列、非织造型系列、功能型系列、产业型系列等五大系列。

1、织物面料型系列产品织物面料型系列产品主要有15个规格。

1.56dtex×38mm高强棉型涤纶短纤维。

BST短纤可替代进口纤维生产缎面、绉面织物、仿毛服装面料、涤纶缝纫线等。

0.89-1.33dtex×38mm细旦短纤维，纺制中高支纱线，可纯纺，也可混纺制各种风格的针织、机织面料，纺制高档缝纫线，无纺布、人造麂皮等。

2.22－3.33dtex×38-90mm中长型和毛型产品与毛、粘胶等混纺生产仿毛面料或仿毛絮片等。

2、缝纫线型系列产品主要有4个规格，用于生产缝纫线、绣花线及高支纱、薄形高档织物等。

产品规格：1.33dtex×38mm半消光缝纫线型，产品牌号：FR200产品规格：1.33dtex×38mm有光缝纫线型，产品牌号：FR210产品用途：生产缝纫线、绣花线及高支纱、薄形高档织物等。

（国际贸易）聚酯切片加工贸易单耗标准附件1HDB/SH020-2006聚酯切片加工贸易单耗标准（商品编号：39076011、39076019）1范围本标准规定了以对苯二甲酸（商品编号：29173610）、间苯二甲酸（商品编号：29173900）和乙二醇（商品编号：29053100）为原料生产聚酯切片（商品编号：39076011、39076019）的加工贸易单耗标准。

本标准适用于海关和商务主管部门对以对苯二甲酸和乙二醇加工聚酯切片的加工贸易企业进行加工贸易单耗审批、备案和核销管理。

2定义本标准采用以下定义：单耗：指加工贸易企业于正常生产技术条件下，加工每千克聚酯切片所耗用对苯二甲酸、间苯二甲酸和乙二醇的质量（千克）。

3单耗标准3.1原料品质规格本单耗标准中的对苯二甲酸应符合行业标准《SH1612.-1995工业用精对苯二甲酸》或合同对原料品质的认定。

本单耗标准中的间苯二甲酸应符合合同对原料品质的认定。

本单耗标准中的乙二醇应符合国家标准《GB4649-1993工业用乙二醇》或合同对品质的认定。

对苯二甲酸（PTA）熔点应为425摄氏度（于密封管中），升华点为300摄氏度（常压下）。

间苯二甲酸（IPA）熔点应为345摄氏度（于密封管中），升华点为330摄氏度（常压下）。

乙二醇（EG）熔点为-9－-13摄氏度，沸点应为194-197摄氏度，密度为1113克/立方厘米。

3.2成品品质规格本单耗标准中的聚酯切片（PET）（瓶级）应符合国家标准《GB17931-2003瓶用聚对苯二甲酸乙二醇酯（PET）树脂》或合同对品质的认定；本单耗标准中的聚酯切片（PET）（膜级）应符合国家标准《GB/T17932-1999膜用聚对苯二甲酸乙二醇酯（PET）树脂》或合同对品质的认定。

本单耗标准中的聚酯切片（PET）（纤维级）应符合国家标准《GB/T14189-1993纤维级聚对苯二甲酸乙二醇酯（PET）树酯》或合同对品质的认定。

QSH 0102-2007 中国石化物料分类与代码ICS 01.040.01A 24Q/SH中国石化物料分类 与代码中国石油化工集团公司 发布前言随着物资采购、价格、供应商、库存储备以及石化产品管理改革的不断深化，随着中国石化信息化建设的不断发展，原有的Q/SH2209-1998《中石化物资统一分类与代码》已不能适应物资供应管理、石化产品管理与统计、信息化建设的需要。

按照2005年1月11日中国石化信息标准化领导小组会的工作部署，物资装备部会同发展计划部、信息系统管理部在信息标准化办公室的领导下，组织企业人员对Q/SH2209-1998和Q/SH2210-2000进行全面的修订完善。

本标准代替Q/SH2209-1998《中国石化物资统一分类与代码》、Q/SH2210-2000《中国石化物资代码特征模板》。

本标准与Q/SH2209-1998、Q/SH2210-2000相比，主要差异如下：——本标准由三部分组成：第一部分中国石化物料分类与代码（附录A）、第二部分中国石化物料描述模版（附录B）、第三部分中国石化物料标准描述手册（附录C）；——原物资和石化产品统称为物料，全部统一到本标准中；——统一分类、统一描述规则、统一标准描述、统一计量单位；——56个大类总数不变，合并、删除7个大类，新增7个大类，中类由852个调整为839个，小类由5121个调整为4978个；——统一编制小类描述模版4491个、具体物料标准描述164万条。

本标准的附录A、B、C为规范性附录。

本标准由中国石油化工股份有限公司物资装备部和发展计划部提出。

本标准由中国石油化工股份有限公司科技开发部归口。

本标准主要起草单位：中国石油化工股份有限公司物资装备部、中国石油化工股份有限公司发展计划部、中国石油化工股份有限公司信息系统管理部本标准参加起草单位：中国石油化工集团公司各主要企业、中国石油化工股份有限公司各主要ERP上线企业本标准主要起草人：吕金台、李晓、沈萌、何立名、闫诚、孙艳、苗占东、孙丽华、杜腊梅、姚伟民、庄宏、孔俊胜中国石化物料分类与代码1 范围本标准规定了中国石油化工集团公司（以下简称集团公司）所属企、事业单位、中国石油化工股份有限公司（以下简称股份公司）各分（子）公司生产、建设、设计、销售和科研院所涉及的各种物料的分类、描述模版、具体物料标准描述和代码。
