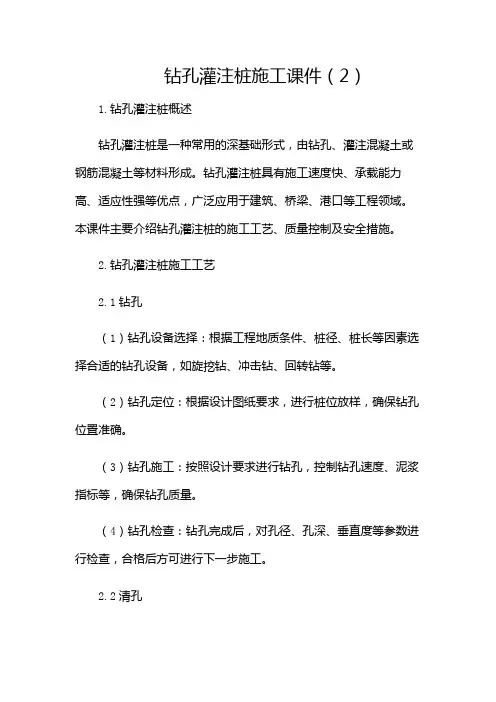

钻孔灌注桩施工课件（2）1.钻孔灌注桩概述钻孔灌注桩是一种常用的深基础形式，由钻孔、灌注混凝土或钢筋混凝土等材料形成。

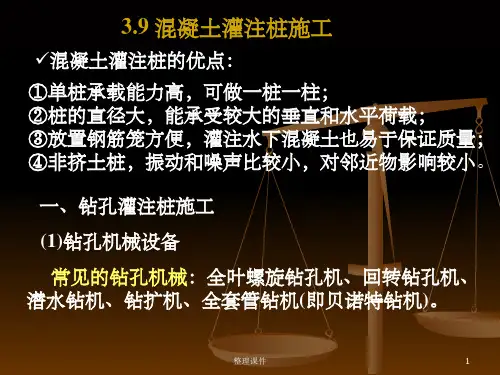

钻孔灌注桩具有施工速度快、承载能力高、适应性强等优点，广泛应用于建筑、桥梁、港口等工程领域。

本课件主要介绍钻孔灌注桩的施工工艺、质量控制及安全措施。

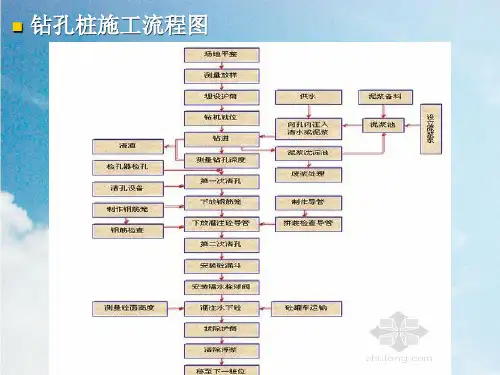

2.钻孔灌注桩施工工艺2.1钻孔（1）钻孔设备选择：根据工程地质条件、桩径、桩长等因素选择合适的钻孔设备，如旋挖钻、冲击钻、回转钻等。

（2）钻孔定位：根据设计图纸要求，进行桩位放样，确保钻孔位置准确。

（3）钻孔施工：按照设计要求进行钻孔，控制钻孔速度、泥浆指标等，确保钻孔质量。

（4）钻孔检查：钻孔完成后，对孔径、孔深、垂直度等参数进行检查，合格后方可进行下一步施工。

2.2清孔（1）清孔设备选择：根据工程实际情况，选择合适的清孔设备，如抽浆泵、空压机等。

（2）清孔施工：采用换浆、气举等方法进行清孔，确保孔内泥浆指标合格、孔底沉渣厚度满足设计要求。

（3）清孔检查：清孔完成后，对孔内泥浆指标、孔底沉渣厚度等进行检查，合格后方可进行下一步施工。

2.3钢筋笼制作与安装（1）钢筋笼制作：根据设计要求，进行钢筋下料、焊接、绑扎等工序，确保钢筋笼质量。

（2）钢筋笼安装：采用吊车等设备将钢筋笼放入钻孔内，控制安装位置和垂直度，确保施工质量。

2.4混凝土灌注（1）混凝土拌合：根据设计要求，进行混凝土配合比设计，确保混凝土强度、和易性等指标合格。

（2）混凝土灌注：采用导管法进行混凝土灌注，控制灌注速度、灌注压力等参数，确保施工质量。

（3）混凝土养护：灌注完成后，及时进行混凝土养护，确保桩基强度满足设计要求。

3.钻孔灌注桩质量控制（1）钻孔质量控制：控制钻孔位置、孔径、孔深、垂直度等参数，确保钻孔质量。

（2）清孔质量控制：控制孔内泥浆指标、孔底沉渣厚度等参数，确保清孔质量。

（3）钢筋笼质量控制：控制钢筋规格、焊接质量、保护层厚度等参数，确保钢筋笼质量。

（4）混凝土质量控制：控制混凝土强度、和易性、灌注速度等参数，确保混凝土灌注质量。

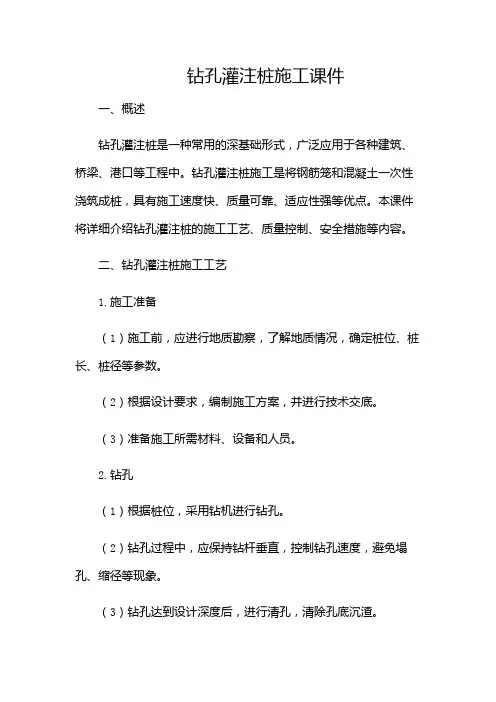

钻孔灌注桩施工课件一、概述钻孔灌注桩是一种常用的深基础形式，广泛应用于各种建筑、桥梁、港口等工程中。

钻孔灌注桩施工是将钢筋笼和混凝土一次性浇筑成桩，具有施工速度快、质量可靠、适应性强等优点。

本课件将详细介绍钻孔灌注桩的施工工艺、质量控制、安全措施等内容。

二、钻孔灌注桩施工工艺1.施工准备（1）施工前，应进行地质勘察，了解地质情况，确定桩位、桩长、桩径等参数。

（2）根据设计要求，编制施工方案，并进行技术交底。

（3）准备施工所需材料、设备和人员。

2.钻孔（1）根据桩位，采用钻机进行钻孔。

（2）钻孔过程中，应保持钻杆垂直，控制钻孔速度，避免塌孔、缩径等现象。

（3）钻孔达到设计深度后，进行清孔，清除孔底沉渣。

3.钢筋笼制作与安装（1）根据设计要求，制作钢筋笼，并进行质量检验。

（2）钢筋笼吊装时，应采取措施防止变形和损伤。

（3）钢筋笼安装到位后，应进行固定，避免浇筑混凝土时上浮或偏移。

4.混凝土浇筑（1）混凝土浇筑前，应进行坍落度试验，确保混凝土质量。

（2）采用导管法进行混凝土浇筑，导管底部距孔底的距离应控制在一定范围内。

（3）混凝土浇筑过程中，应保持连续进行，避免中断。

（4）混凝土浇筑至设计标高后，进行振捣，确保混凝土密实。

5.养护（1）混凝土浇筑完成后，应及时进行养护。

（2）养护期间，应保持混凝土表面湿润，避免裂缝产生。

（3）养护时间应符合设计要求。

三、钻孔灌注桩施工质量控制1.钻孔质量控制（1）钻孔过程中，应定期检查钻孔垂直度、孔径等参数。

（2）钻孔达到设计深度后，进行孔底沉渣厚度检测。

（3）钻孔质量应符合设计要求。

2.钢筋笼质量控制（1）钢筋笼制作过程中，应进行尺寸、焊接质量等检查。

（2）钢筋笼安装到位后，应进行位置、垂直度等检查。

（3）钢筋笼质量应符合设计要求。

3.混凝土质量控制（1）混凝土浇筑前，应进行坍落度试验，确保混凝土质量。

（2）混凝土浇筑过程中，应保持连续进行，避免中断。

（3）混凝土浇筑完成后，应进行强度检测。

钻孔灌注桩施工技术知识培训ppt课件•钻孔灌注桩基本概念与原理•施工前准备工作及材料选择•钻孔灌注桩施工方法及流程目录•质量控制与验收标准•安全防护措施与环保要求•经验分享与案例分析钻孔灌注桩基本概念与原理定义及作用介绍定义作用成孔原理钢筋笼安装混凝土灌注030201工作原理简述•适用范围：适用于各种地质条件，包括软土、砂土、卵石层等，特别适用于荷载较大或地质条件复杂的工程。

承载力高变形小桩身刚度大，能有效控制建筑物的沉降和倾斜。

施工周期长成本较高对环境影响施工前准备工作及材料选择场地勘察与资料收集01020304010204设计文件解读与交底设计图纸、文件仔细阅读，理解设计意图明确施工要求、技术标准和验收规范与设计人员进行技术交底，解决图纸中的疑问和问题制定施工方案和施工工艺流程03施工材料选择与检验标准钻孔灌注桩施工方法及流程钻孔方法及设备选用钻孔方法根据地质条件和设计要求，选择合适的钻孔方法，如旋转钻进、冲击钻进、振动钻进等。

设备选用根据钻孔方法、孔径、孔深等要求，选用合适的钻机、钻具、泥浆泵等设备。

钻孔准备平整场地、测量定位、埋设护筒等。

钢筋笼制作与安装要求钢筋笼安装钢筋笼制作在钻孔完成后，将钢筋笼吊装入孔内，确保钢筋笼的位置准确、固定牢固。

钢筋笼验收混凝土浇筑及养护措施混凝土配合比设计01混凝土浇筑02混凝土养护03质量控制与验收标准施工过程检查对钻孔、清孔、钢筋笼制作与安装、混凝土灌注等施工过程进行质量检查，确保各项操作符合施工规范。

原材料检查对进场的钢筋、水泥、砂、石等原材料进行质量检查，确保其符合设计要求及相关标准。

成桩质量检测采用低应变动力检测、超声波检测等方法对成桩进行质量检测，确保桩身完整性和承载力满足设计要求。

质量检查项目设置验收程序及文件提交要求验收程序文件提交要求不合格品处理流程01020304不合格品识别原因分析处理措施重新验收安全防护措施与环保要求明确各级管理人员和操作人员的安全职责，形成“横向到边、纵向到底”的安全生产责任体系。

钻孔灌注桩施工课件一、钻孔灌注桩的概述钻孔灌注桩是一种在工程建设中广泛应用的基础形式，它具有承载力高、适应性强、施工方便等优点。

其基本原理是通过钻孔设备在地基中形成桩孔，然后在孔内放置钢筋笼，最后灌注混凝土形成桩体。

二、施工前的准备工作（一）场地准备施工场地应进行平整，清除杂物和障碍物，确保桩机的稳定和施工的安全。

对于软土地基，还需要进行适当的处理，如铺设碎石垫层等。

（二）桩位测量根据设计图纸，使用测量仪器准确放出桩位，并设置明显的标志。

桩位的偏差应符合规范要求。

（三）护筒埋设护筒的作用是保护桩孔口，防止孔口坍塌，同时保持孔内泥浆水位高于地下水位。

护筒通常采用钢板制作，其内径应比桩径大 200400mm，埋入深度一般为 1 2m。

（四）泥浆制备泥浆在钻孔灌注桩施工中起着重要的作用，它可以护壁、悬浮钻渣和冷却钻头。

泥浆的性能指标应根据地质条件和施工工艺进行调整，一般要求比重在 11 13 之间，粘度在 18 22s 之间。

三、钻孔施工（一）钻机选择根据地质条件、桩径和桩长等因素选择合适的钻机类型，常见的有旋挖钻机、冲击钻机和回转钻机等。

（二）钻进方法1、正循环钻进泥浆由泥浆泵从泥浆池输入钻杆内腔，经钻头出浆口射出，携带钻渣沿钻孔上升，从护筒顶部排浆孔排出至沉淀池，钻渣沉淀，泥浆回流至泥浆池。

2、反循环钻进泥浆由泥浆池流入钻孔内，然后携带钻渣从钻杆与孔壁之间的环状间隙流入钻杆内腔，由泥浆泵抽回沉淀池。

（三）钻进过程中的注意事项1、控制钻进速度，避免过快或过慢，以免影响钻孔质量。

2、定期检查钻头的磨损情况，及时更换磨损严重的钻头。

3、保持泥浆的性能指标稳定，根据需要及时调整。

四、清孔（一）清孔的目的清除孔底的沉渣，减少桩底的沉降量，提高桩的承载力。

（二）清孔方法1、抽浆法使用抽浆泵将孔底的泥浆和沉渣抽出。

2、换浆法用新鲜泥浆替换孔内的泥浆，使孔内泥浆的性能指标符合要求。

（三）清孔标准孔底沉渣厚度应符合设计要求，一般摩擦桩不大于 300mm，端承桩不大于 50mm。
