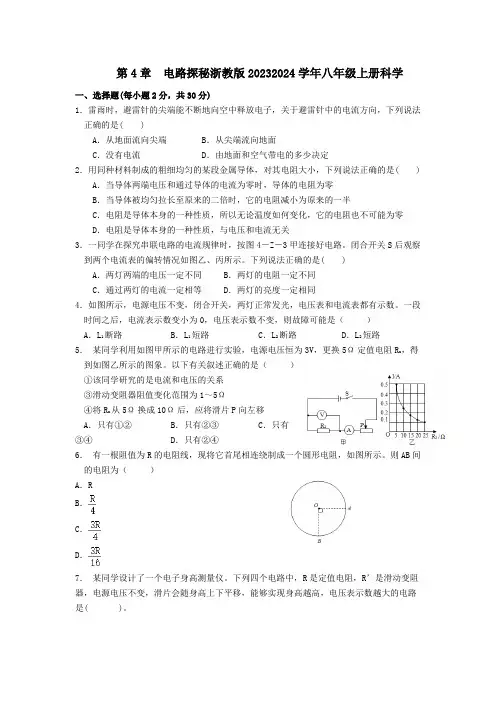

第4章电路探秘浙教版20232024学年八年级上册科学一、选择题(每小题2分，共30分)1．雷雨时，避雷针的尖端能不断地向空中释放电子，关于避雷针中的电流方向，下列说法正确的是( )A．从地面流向尖端 B．从尖端流向地面C．没有电流 D．由地面和空气带电的多少决定2．用同种材料制成的粗细均匀的某段金属导体，对其电阻大小，下列说法正确的是( ) A．当导体两端电压和通过导体的电流为零时，导体的电阻为零B．当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半C．电阻是导体本身的一种性质，所以无论温度如何变化，它的电阻也不可能为零D．电阻是导体本身的一种性质，与电压和电流无关3．一同学在探究串联电路的电流规律时，按图4－Z－3甲连接好电路。

闭合开关S后观察到两个电流表的偏转情况如图乙、丙所示。

下列说法正确的是( )A．两灯两端的电压一定不同 B．两灯的电阻一定不同C．通过两灯的电流一定相等 D．两灯的亮度一定相同4．如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。

一段时间之后，电流表示数变小为0，电压表示数不变，则故障可能是（）A．L1断路B．L1短路C．L2断路D．L2短路5．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5Ω定值电阻R x，得到如图乙所示的图象。

以下有关叙述正确的是（）①该同学研究的是电流和电压的关系③滑动变阻器阻值变化范围为1～5Ω④将R x从5Ω换成10Ω后，应将滑片P向左移A．只有①②B．只有②③C．只有③④D．只有②④6．有一根阻值为R的电阻线，现将它首尾相连绕制成一个圆形电阻，如图所示。

则AB间的电阻为（）A．RB．C．D．7．某同学设计了一个电子身高测量仪。

下列四个电路中，R是定值电阻，R’是滑动变阻器，电源电压不变，滑片会随身高上下平移，能够实现身高越高，电压表示数越大的电路是( )。

A. B.C. D.8．如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管。

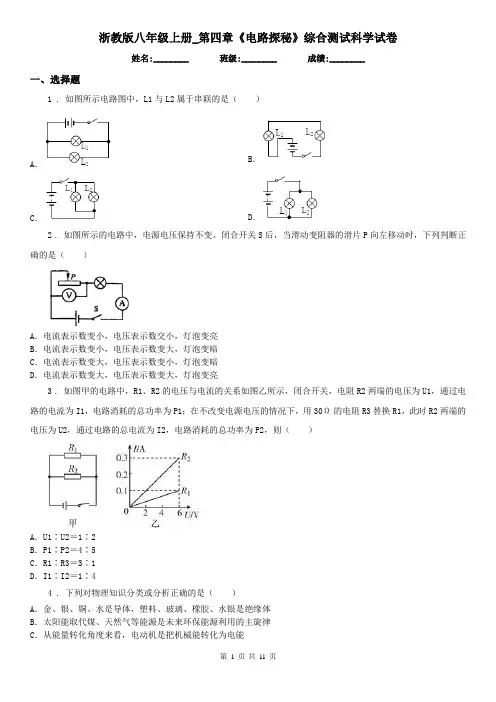

浙教版八年级上册_第四章《电路探秘》综合测试科学试卷姓名:________ 班级:________ 成绩:________一、选择题1 . 如图所示电路图中，L1与L2属于串联的是（）B．A．C．D．2 . 如图所示的电路中，电源电压保持不变。

闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电流表示数变小，电压表示数交小，灯泡变亮B．电流表示数变小，电压表示数变大，灯泡变暗C．电流表示数变大，电压表示数变小，灯泡变暗D．电流表示数变大，电压表示数变大，灯泡变亮3 . 如图甲的电路中，R1、R2的电压与电流的关系如图乙所示，闭合开关，电阻R2两端的电压为U1，通过电路的电流为I1，电路消耗的总功率为P1；在不改变电源电压的情况下，用30Ω的电阻R3替换R1，此时R2两端的电压为U2，通过电路的总电流为I2，电路消耗的总功率为P2，则（）A．U1∶U2＝1∶2B．P1∶P2＝4∶5C．R1∶R3＝3∶1D．I1∶I2＝1∶44 . 下列对物理知识分类或分析正确的是（）A．金、银、铜、水是导体，塑料、玻璃、橡胶、水银是绝缘体B．太阳能取代煤、天然气等能源是未来环保能源利用的主旋律C．从能量转化角度来看，电动机是把机械能转化为电能D．原子弹是利用核聚变原理制成的一种核武器5 . 将三根用相同材料制成粗细一样的电阻丝甲、乙、丙，先后接到如下图所示电路中的a、b两点时，通过灯泡L的电流大小记录在下表中，下列说法中错误的是（）电阻丝甲乙丙流过灯泡的电流（A）0．20．30．4A．甲电阻丝的电阻阻值最大B．丙电阻丝最长C．a、b两点间不接电阻丝时通过电流表的电流强度一定大于0．4AD．a、b两点间用铜导线连接时通过电流表的电流强度一定大于0．4A6 . 为了纪念和表彰科学家为科学发展做出的杰出贡献，国际上常用他们的名字作为科学计量的国际单位。

电流的单位是用下列哪位科学家的名字命名的A．安培B．伏特C．欧姆D．瓦特7 . 小刚同学用如右图电路探究“一段电路中电流跟电阻的关系”。

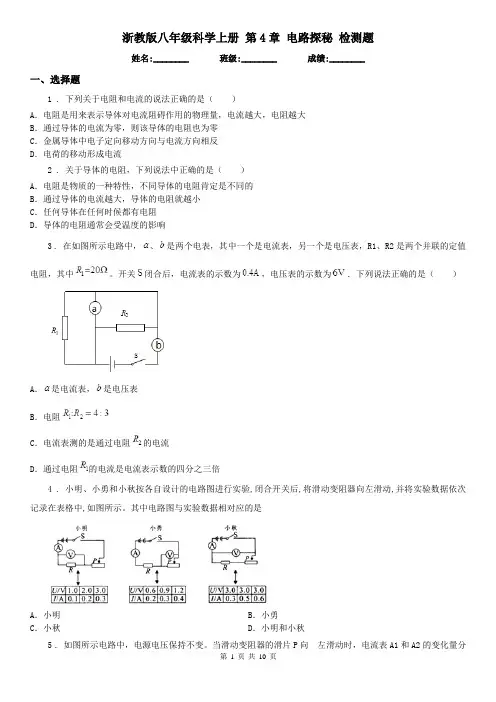

浙教版八年级科学上册第4章电路探秘检测题姓名:________ 班级:________ 成绩:________一、选择题1 . 下列关于电阻和电流的说法正确的是（）A．电阻是用来表示导体对电流阻碍作用的物理量，电流越大，电阻越大B．通过导体的电流为零，则该导体的电阻也为零C．金属导体中电子定向移动方向与电流方向相反D．电荷的移动形成电流2 . 关于导体的电阻，下列说法中正确的是（）A．电阻是物质的一种特性，不同导体的电阻肯定是不同的B．通过导体的电流越大，导体的电阻就越小C．任何导体在任何时候都有电阻D．导体的电阻通常会受温度的影响3 . 在如图所示电路中，、是两个电表，其中一个是电流表，另一个是电压表，R1、R2是两个并联的定值电阻，其中。

开关闭合后，电流表的示数为，电压表的示数为．下列说法正确的是（）A．是电流表，是电压表B．电阻C．电流表测的是通过电阻的电流D．通过电阻的电流是电流表示数的四分之三倍4 . 小明、小勇和小秋按各自设计的电路图进行实验,闭合开关后,将滑动变阻器向左滑动,并将实验数据依次记录在表格中,如图所示。

其中电路图与实验数据相对应的是A．小明B．小勇C．小秋D．小明和小秋5 . 如图所示电路中，电源电压保持不变。

当滑动变阻器的滑片P向左滑动时，电流表A1和A2的变化量分别为△I1和△I，则（）A．△I>△I1B．△I<△I1C．△I=△I1D．条件不足，无法判断6 . 如图所示的四个电路中，电源及各灯泡规格均相同。

开关闭合时，电流表读数最大的是（）A．只有甲B．只有乙C．甲和丙D．甲和丁7 . 四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是（）A．A球与C球一定带有异种电荷B．B球可能带电，也可能不带电C．B球与D球一定带有同种电荷D．D球可能带电，也可能不带电8 . 如图是某品牌的平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。

当电源开关 S1 闭合时指示灯亮起；人站在平衡车踏板上时开关 S2自动闭合，电动机才能启动，开始运动。

八上科学第4章电路探秘综合检测卷请同学们注意：全卷共四大题，总分值100分，考试时间为80分钟。

一、选择题(每题2分，计40分)1.以下关于电流的说法正确的选项是 ······························································· ( )A. 在电路中，电流从电源的正极流向负极B. 在金属导体中，电子的移动方向与电流方向一样C. 只有正电荷的定向移动，才能形成电流D. 只有自由电子的定向移动，才能形成电流2.用塑料梳子在枯燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷。

以下说法中正确的选项是 ······················································································ ( )A. 梳子得到了一些电子B. 梳子失去了一些电子C. 梳子失去了一些原子核D. 摩擦创造了电荷3.教室里装有多盏电灯，每多开一盏电灯，那么教室内电路的 ······························ ( )A. 总电阻增大B. 总电压增大C. 总电流增大D. 总电流不变4.四个悬挂着的通草小球，静止时的位置关系如下图，以下说法正确的选项是 ········· ( )A. A球与C球一定带有异种电荷B. B球可能带电，也可能不带电C. B球与D球一定带有同种电荷D. D球可能带电，也可能不带电5.小东在安装如下图的电路装置时，发现导线不够长。

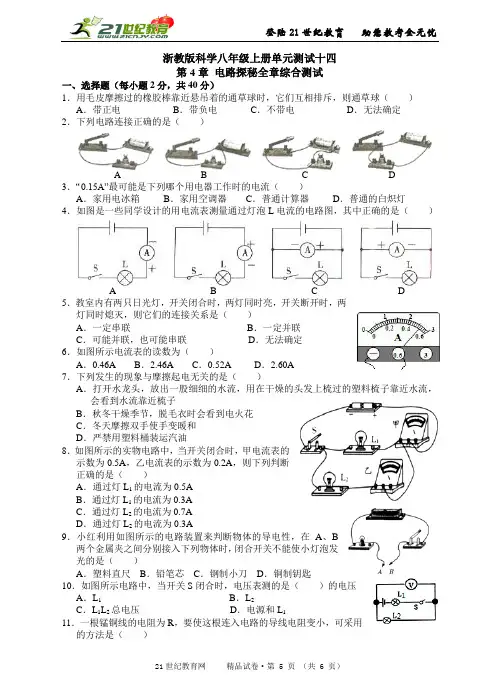

浙教版科学八年级上册单元测试十四第4章电路探秘全章综合测试一、选择题（每小题2分，共40分）1．用毛皮摩擦过的橡胶棒靠近悬吊着的通草球时，它们互相排斥，则通草球（）A．带正电B．带负电C．不带电D．无法确定2．下列电路连接正确的是（）A B C D 3．“0.15A”最可能是下列哪个用电器工作时的电流（）A．家用电冰箱B．家用空调器C．普通计算器D．普通的白炽灯4．如图是一些同学设计的用电流表测量通过灯泡L电流的电路图，其中正确的是（）A B C D5．教室内有两只日光灯，开关闭合时，两灯同时亮，开关断开时，两灯同时熄灭，则它们的连接关系是（）A．一定串联B．一定并联C．可能并联，也可能串联D．无法确定6．如图所示电流表的读数为（）A．0.46A B．2.46A C．0.52A D．2.60A7．下列发生的现象与摩擦起电无关的是（）A．打开水龙头，放出一股细细的水流，用在干燥的头发上梳过的塑料梳子靠近水流，会看到水流靠近梳子B．秋冬干燥季节，脱毛衣时会看到电火花C．冬天摩擦双手使手变暖和D．严禁用塑料桶装运汽油8．如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断正确的是（）A．通过灯L1的电流为0.5AB．通过灯L1的电流为0.3AC．通过灯L2的电流为0.7AD．通过灯L2的电流为0.3A9．小红利用如图所示的电路装置来判断物体的导电性，在A、B两个金属夹之间分别接入下列物体时，闭合开关不能使小灯泡发光的是（）A．塑料直尺B．铅笔芯C．钢制小刀D．铜制钥匙10．如图所示电路中，当开关S闭合时，电压表测的是（）的电压A．L1 B．L2C．L1L2总电压D．电源和L111．一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是（）A．减小导线两端的电压B．增大导线中的电流C．将导线对折后连入电路D．将导线拉长后连入电路12．某种电吹风机可以吹出冷风或热风。

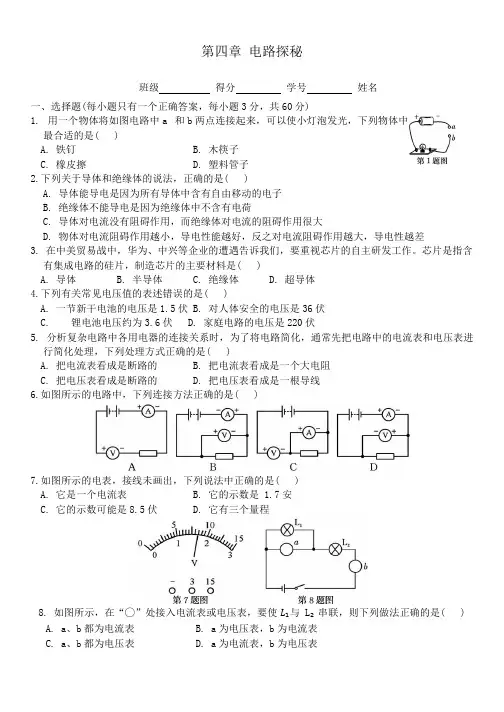

第四章电路探秘班级得分学号姓名一、选择题(每小题只有一个正确答案，每小题3分，共60分)1. 用一个物体将如图电路中a 和b两点连接起来，可以使小灯泡发光，下列物体中最合适的是( )A. 铁钉B. 木筷子C. 橡皮擦D. 塑料管子2.下列关于导体和绝缘体的说法，正确的是( )A. 导体能导电是因为所有导体中含有自由移动的电子B. 绝缘体不能导电是因为绝缘体中不含有电荷C. 导体对电流没有阻碍作用，而绝缘体对电流的阻碍作用很大D. 物体对电流阻碍作用越小，导电性能越好，反之对电流阻碍作用越大，导电性越差3. 在中美贸易战中，华为、中兴等企业的遭遇告诉我们，要重视芯片的自主研发工作。

芯片是指含有集成电路的硅片，制造芯片的主要材料是( )A. 导体B. 半导体C. 绝缘体D. 超导体4.下列有关常见电压值的表述错误的是( )A. 一节新干电池的电压是1.5伏B. 对人体安全的电压是36伏C. 锂电池电压约为3.6伏D. 家庭电路的电压是220伏5. 分析复杂电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理，下列处理方式正确的是( )A. 把电流表看成是断路的B. 把电流表看成是一个大电阻C. 把电压表看成是断路的D. 把电压表看成是一根导线6.如图所示的电路中，下列连接方法正确的是( )7.如图所示的电表，接线未画出，下列说法中正确的是( )A. 它是一个电流表B. 它的示数是 1.7安C. 它的示数可能是8.5伏D. 它有三个量程8. 如图所示，在“◯”处接入电流表或电压表，要使L₁与 L₂串联，则下列做法正确的是( )A. a、b都为电流表B. a为电压表，b为电流表C. a、b都为电压表D. a为电流表，b为电压表9. 某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小。

这种电线不符合规格的主要原因是( )A. 电线的温度引起电阻偏大B. 电线的材料引起电阻偏大C. 电线的长度引起电阻偏大D. 电线的横截面积引起电阻偏大10. 在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片 P 向右端滑动时灯逐渐变亮，则下列接法正确的是( )A. M接A,N接DB. M接C,N接DC. M接C,N接BD. M接A,N接B11. 如图所示的电路，开关S闭合后，两灯均发光，下列说法中正确的是( )A. 两灯并联B. 电压表测的是灯 L₁两端的电压C. 电压表测的是灯 L₂两端的电压D. 开关断开时，电流表无示数但电压表有示数12. 在如图所示的电路中，闭合开关S后，灯L不发光。

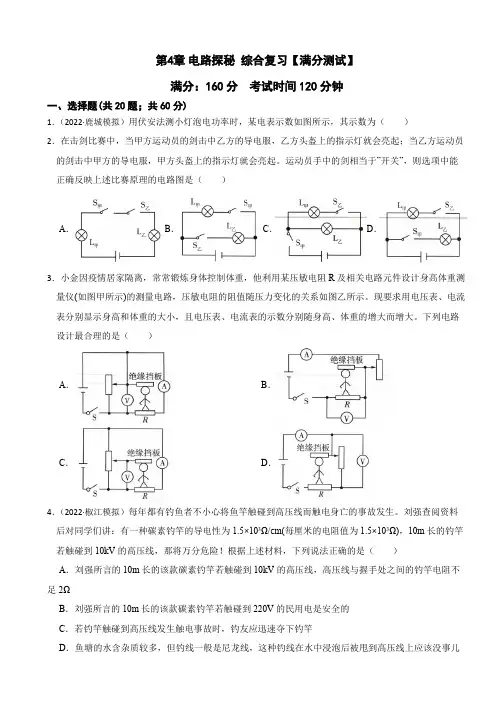

第4章电路探秘综合复习【满分测试】满分：160分考试时间120分钟一、选择题(共20题；共60分)1．（2022·鹿城模拟）用伏安法测小灯泡电功率时，某电表示数如图所示，其示数为（）2．在击剑比赛中，当甲方运动员的剑击中乙方的导电服，乙方头盔上的指示灯就会亮起；当乙方运动员的剑击中甲方的导电服，甲方头盔上的指示灯就会亮起。

运动员手中的剑相当于”开关”，则选项中能正确反映上述比赛原理的电路图是（）A．B．C．D．3．小金因疫情居家隔离，常常锻炼身体控制体重，他利用某压敏电阻R及相关电路元件设计身高体重测量仪(如图甲所示)的测量电路，压敏电阻的阻值随压力变化的关系如图乙所示。

现要求用电压表、电流表分别显示身高和体重的大小，且电压表、电流表的示数分别随身高、体重的增大而增大。

下列电路设计最合理的是（）A．B．C．D．4．（2022·椒江模拟）每年都有钓鱼者不小心将鱼竿触碰到高压线而触电身亡的事故发生。

刘强查阅资料后对同学们讲：有一种碳素钓竿的导电性为1.5×103Ω/cm(每厘米的电阻值为1.5×103Ω)，10m长的钓竿若触碰到10kV的高压线，那将万分危险！根据上述材料，下列说法正确的是（）A．刘强所言的10m长的该款碳素钓竿若触碰到10kV的高压线，高压线与握手处之间的钓竿电阻不足2ΩB．刘强所言的10m长的该款碳素钓竿若触碰到220V的民用电是安全的C．若钓竿触碰到高压线发生触电事故时，钓友应迅速夺下钓竿D．鱼塘的水含杂质较多，但钓线一般是尼龙线，这种钓线在水中浸泡后被甩到高压线上应该没事儿5．关于如图所示电路，下列说法正确的是（）A．只闭合S2时，只有R1接入电路工作B．无论如何调节开关，R2与R1都不能串联C．开关都闭合时，电流表示数最大D．只闭合S1时，电压表示数为06．如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数。

过一会儿，其中一个灯突然熄灭，但两电表都有示数。

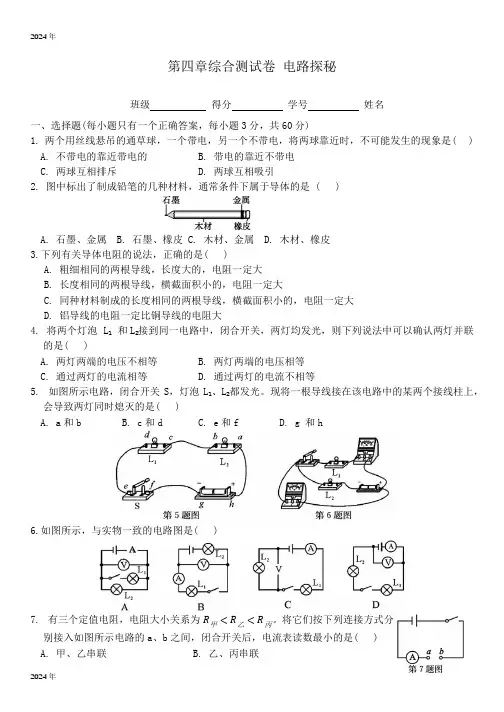

第四章综合测试卷电路探秘班级得分学号姓名一、选择题(每小题只有一个正确答案，每小题3分，共60分)1. 两个用丝线悬吊的通草球，一个带电，另一个不带电，将两球靠近时，不可能发生的现象是( )A. 不带电的靠近带电的B. 带电的靠近不带电C. 两球互相排斥D. 两球互相吸引2. 图中标出了制成铅笔的几种材料，通常条件下属于导体的是 ( )A. 石墨、金属B. 石墨、橡皮C. 木材、金属D. 木材、橡皮3.下列有关导体电阻的说法，正确的是( )A. 粗细相同的两根导线，长度大的，电阻一定大B. 长度相同的两根导线，横截面积小的，电阻一定大C. 同种材料制成的长度相同的两根导线，横截面积小的，电阻一定大D. 铝导线的电阻一定比铜导线的电阻大4. 将两个灯泡 L₁和L₂接到同一电路中，闭合开关，两灯均发光，则下列说法中可以确认两灯并联的是( )A. 两灯两端的电压不相等B. 两灯两端的电压相等C. 通过两灯的电流相等D. 通过两灯的电流不相等5. 如图所示电路，闭合开关S，灯泡L₁、L₂都发光。

现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是( )A. a和bB. c和dC. e和fD. g 和h6.如图所示，与实物一致的电路图是( )7. 有三个定值电阻，电阻大小关系为R甲<R乙<R丙。

将它们按下列连接方式分别接入如图所示电路的a、b之间，闭合开关后，电流表读数最小的是( ) A. 甲、乙串联 B. 乙、丙串联C. 甲、乙并联D. 乙、丙并联8. 一个滑动变阻器标有“1.5安 50欧”的字样，当它与一个阻值为30欧的电阻串联接入电路时，整个电路总电阻的变化范围为( )A. 30~80欧B. 0~80欧C. 0~50欧D. 0~30欧9.把一根阻值为24欧，粗细均匀的电阻丝弯成圆环，以如图所示的方式接入电路，则该圆环在电路中的阻值为( )A.36 欧B.24欧C.12欧D.4.5欧10.在如图所示的电路中，电源电压保持不变，当S断开，电流表示数为I₁，当S闭合时，电流表示数为I₂。

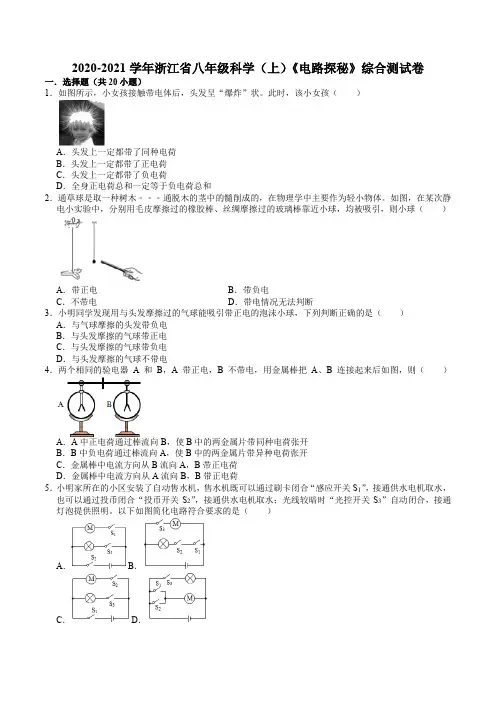

2020-2021学年浙江省八年级科学（上）《电路探秘》综合测试卷一．选择题（共20小题）1．如图所示，小女孩接触带电体后，头发呈“爆炸”状。

此时，该小女孩（）A．头发上一定都带了同种电荷B．头发上一定都带了正电荷C．头发上一定都带了负电荷D．全身正电荷总和一定等于负电荷总和2．通草球是取一种树木﹣﹣﹣通脱木的茎中的髓削成的，在物理学中主要作为轻小物体。

如图，在某次静电小实验中，分别用毛皮摩擦过的橡胶棒、丝绸摩擦过的玻璃棒靠近小球，均被吸引，则小球（）A．带正电B．带负电C．不带电D．带电情况无法判断3．小明同学发现用与头发摩擦过的气球能吸引带正电的泡沫小球，下列判断正确的是（）A．与气球摩擦的头发带负电B．与头发摩擦的气球带正电C．与头发摩擦的气球带负电D．与头发摩擦的气球不带电4．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则（）A．A中正电荷通过棒流向B，使B中的两金属片带同种电荷张开B．B中负电荷通过棒流向A，使B中的两金属片带异种电荷张开C．金属棒中电流方向从B流向A，B带正电荷D．金属棒中电流方向从A流向B，B带正电荷5．小明家所在的小区安装了自动售水机，售水机既可以通过刷卡闭合“感应开关S1”，接通供水电机取水，也可以通过投币闭合“投币开关S2”，接通供水电机取水；光线较暗时“光控开关S3”自动闭合，接通灯泡提供照明。

以下如图简化电路符合要求的是（）A．B．C．D．6．对于如图所示的电路，下列说法中正确的是（）A．闭合S2，断开S1、S3时，电路是断路B．闭合S1、S2、S3时，电路是通路C．闭合S1、S3，断开S2时，电路是短路D．闭合S2、S3，断开S1时，L l发光而L2不发光7．如图所示，D1和D2是两个二极管，二极管是一种具有单向导电性能的器材。

当有按图中箭头方向的电流通过二极管时，二极管的电阻为零：当有按图中箭头反方向的电流通过二极管时，二极管的电阻无穷大。

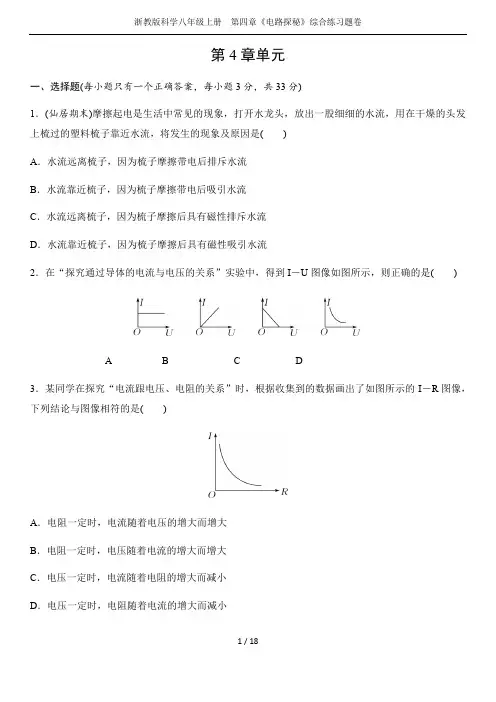

第4章单元一、选择题(每小题只有一个正确答案，每小题3分，共33分)1．(仙居期末)摩擦起电是生活中常见的现象，打开水龙头，放出一股细细的水流，用在干燥的头发上梳过的塑料梳子靠近水流，将发生的现象及原因是()A．水流远离梳子，因为梳子摩擦带电后排斥水流B．水流靠近梳子，因为梳子摩擦带电后吸引水流C．水流远离梳子，因为梳子摩擦后具有磁性排斥水流D．水流靠近梳子，因为梳子摩擦后具有磁性吸引水流2．在“探究通过导体的电流与电压的关系”实验中，得到I－U图像如图所示，则正确的是()A B C D3．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I－R图像，下列结论与图像相符的是()A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小4．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。

若电路故障只出现在灯L和滑动变阻器R中的一处，则下列判断正确的是()A．灯L短路B．灯L断路C．滑动变阻器R短路D．滑动变阻器R断路5．请根据下表给出的多组电压表和电流表的数据，判断分析，该电路可能是下图所示电路图中的()A B C D6．(江山期末)科学中研究一些看不见、摸不着的现象时，通常用一些非常直观的现象去认识，下列研究运用了这种方法的是()A．研究电学相关知识时，用电路图来代替实物电路进行分析研究B．判断电路中是否有电流时，可通过电路中的灯泡是否发光来确定C．研究导体电阻与长度的关系时，控制导体材料、横截面积等因素相同D．研究电压时把电压比作水压7．(嵊州期末)下列电路图正确的是()A B C D8．(杭州上城区期末)通草球是取自通脱木的茎中的髓削成的，视为轻小物体，能被带电体吸引。

小徐在研究电荷性质的时候，将四个通草球相互靠近，相互作用情况如图所示，则有()A．A球一定带电B．B球一定带正电C．C球一定带电D．D球一定带负电9．(杭州萧山区期末)有一个看不见内部情况的小盒(如图)，盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。

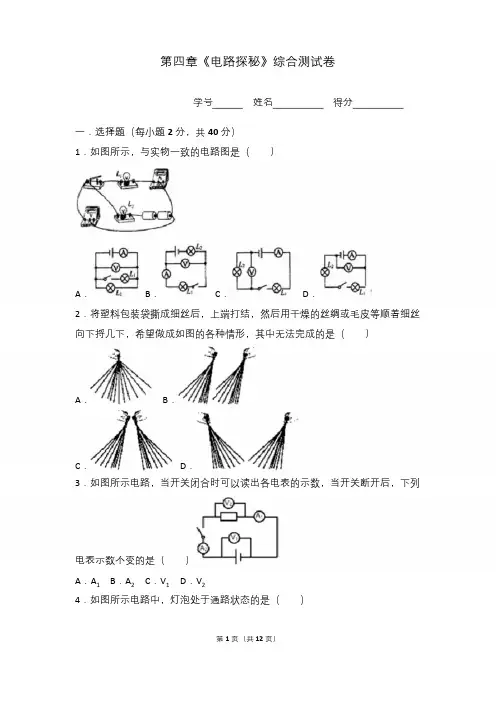

第四章《电路探秘》综合测试卷学号姓名得分一．选择题（每小题2分，共40分）1．如图所示，与实物一致的电路图是（）A．2．将塑料包装袋撕成细丝后，上端打结，然后用干燥的丝绸或毛皮等顺着细丝向下捋几下，希望做成如图的各种情形，其中无法完成的是（B．C．D．）A．C．B．D．3．如图所示电路，当开关闭合时可以读出各电表的示数，当开关断开后，下列电表示数不变的是（）A．A B．A C．V D．V12124．如图所示电路中，灯泡处于通路状态的是（）A．B．C．D．5．避雷针的尖端不断地向空中释放电子，这时避雷针中的电流方向（A．从地面流向尖端B．没有电流）C．从尖端流向地面D．无法确定6．如图所示的电路中，电流表测量的是（）A．通过灯L 的电流B．通过灯L 的电流12C．通过灯L 和灯L 的电流之和D．电源供给电路的总电流127．如图所示，是一种调节收音机音量兼开关的调节器，若要使音量最大，滑片P 应接图中的（）A．a 点B．b 点C．c 点D．d 点8．如图所示，当开关闭合后，滑动变阻器的滑片向右移动时（）A．电流表的示数变大，灯变亮B．电流表的示数变小，灯变亮C．电流表的示数变小，灯变暗D．电流表的示数不变，灯亮度不变9．如图所示为三个不同电阻的电流随电压变化的图线，其中电阻最大的是（）A．R B．R C．R D．一样大12310．如图所示的电路中，电源电压不变，闭合开关S后，灯L、L都发光．一段12时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A．灯L短路B．灯L短路C．灯L断路D．灯L断路121211．将分别标“10Ω，1.5A”和“15Ω，1.2A”的两只定值电阻串联起来，允许加的总电压为（）A．37.5V B．33V C．30V D．15V12．2012年黄冈市利用如图所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试、测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大、若琦同学设计了四种电路（如图所示）模拟测试，并要求电路中滑动变阻器的滑片向右滑动时，电表示数增大、其中符合要求的电路是（）A．B．C．D．13．如图所示，当滑片P向左移动时，接入电路中的电阻增大的是（）A．C．B．D．14．小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯．若插座开关和指示灯分别用S 、L 表示，台灯的开关和灯泡分别用S 、L1122表示．小明断开或闭合S 、S 时，记录现象如表．由小明的记录可判断出关于12L 、L 的连接方式可能是电路图中的（）12开关状态插座指示灯（L ）台灯（L ）12闭合S ，断开S2亮不亮亮不亮不亮亮1闭合S ，断开S12S 和S 都闭合12A．B．C．D．15．某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S 、S 分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长甲乙只要用自己的钥匙（S 表示馆长的钥匙）使灯亮就可以进入保密室．下列电路馆长中符合上述要求的是（）A．B．C．D．16．如图所示的电路中，电源两端电压为6V 并保持不变，定值电阻R 的阻值为110Ω，滑动变阻器R 的最大阻值为50Ω．当开关S 闭合，滑动变阻器的滑片P 由2b 端移到a 端的过程中，下列说法中正确的是（）A．电流表和电压表的示数都不变B．电压表的示数变大，电流表的示数变小C．电压表的示数变化范围为1V～6VD．电流表的示数变化范围为0.2A～0.6A17．如图所示电路，电源电压不变，R 为定值电阻，R 为滑动变阻器．闭合开关S，当滑片P 从a 点滑到b 点过程中，电流表的示数从I 变为I ．下列各图中，a b能表示这一过程中电压表示数U 与电流表示数I 之间关系的是（）A．B．C．D．18．压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合要求的是（）A．C．B．D．19．某定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的．当设定起爆时间一到，定时开关S会自动断开，起爆器有电流通过就会引爆炸弹．为使引爆装置停止工作，下列操作和过程分析正确的是（）A．应在图中a处剪断导线，拆除前起爆器上有电流通过B．应有图中b处剪断导线，拆除前起爆器上有电流通过C．应在图中a处剪断导线，拆除后起爆器上没有电流通过D．应在图中b处剪断导线，拆除后起爆器上没有电流通过20．如图所示的电路中，电源电压不变，闭合开关S、S，电压表示数为U；接121着只断开开关S，此时电压表示数为U，若已知U：U=5：3，则电阻R和R 221212的阻值之比是（）A．1：2B．2：3C．3：2D．5：3二．填空题（每空2分，共22分）21．如图甲所示的电路，当开关闭合，电流表测量的是通过源”、“L”或L”的电流，电流表的指针偏转如图乙所示，电流表的示数为（选填“电12A．22．有一种节日小彩灯，有50只相同的小灯泡组成，这些小灯泡之间是（选填“串联”或“并联”）的，若接到照明电路中，50只小灯泡都发光，通过第1只灯泡的电流是200mA；那么，通过第50只灯泡的电流是两端的电压为V．23．滑动变阻器是通过A，这只灯泡来改变电阻的，如图中，若要使滑片P向C端滑动时小灯泡变亮，应将滑动变阻器的接线柱端．或接在电路的M、N24．如图，用在干燥的头发上梳过的塑料梳子靠近细细的水流，会观察到如图所示的惊奇的现象．这是由于梳子摩擦后，会吸引细细的水流；已知玻璃棒和丝绸摩擦，玻璃棒带正电，这与物质束缚电子的本领有关，常见物质束缚电子的本领由弱到强的次序是：毛皮＜玻璃＜云母＜羊毛＜尼龙＜丝绸＜橡胶＜金属＜松香＜硫，若橡胶棒与尼龙摩擦，橡胶棒带电（选填“正”或“负”）．25．如图所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B 处电流强度的关系I1I（填大于、小于或等于）．2三．实验探究题（每空2分，27题10分，共24分）26．做“串联与并联电路中电流、电压的关系”实验时，实验用的两个灯泡L、L12上分别标有“2.5V”和“3.8V”字样，电源电压恒为2.5V．（1）串联时，小科连接了如图甲所示的电路．闭合开关，两灯均不发光．小科猜想是灯泡L灯丝断了，就用一根导线的两端在灯泡L两端接线柱处同时试触，11若看到灯泡L2，说明小科猜想正确．（2）并联时，小科连接了如图乙所示的电路．闭合开关前，小科检查发现电路连接有误，但只要改动一根导线即可．请你在要改动的这根导线上打“×”．并用笔画线代替导线，将图乙中的电路连接正确．（3）改正电路后继续实验，小柯记录的实验数据如下表：物理量电流电压=0.9V U=1.6V U串联电路I=0.16A I=0.16A UUA B总I=0.16A=2.5VC并联电路I=0.34A I=0.20A I=2.5V U=2.5V U总总=0.54A=2.5V 学习了欧姆定律以后，小科发现：根据串联电路中的数据，可计算得到R=5.63Ω，根据并联电路中的数据，可计算得到R=7.35Ω．造成这一差异的根本原因是灯丝电阻的大小随着的升高而增大．27．小金自学了电学，知道了欧姆定律，他想用实验来验证欧姆定律所表述的“通过导体的电流与这段导体两端的电压成正比”的结论，于是找了实验器材：电压表、电流表、电源、滑动变阻器、开关各一个，若干定值电阻、导线，请你利用这些器材帮他设计一个验证此结论的实验方案．（1）画出实验的电路图；（2）写出实验的步骤以及需要测量的物理量．28．为了探究小灯泡电流与电压的关系，小明选择额定电压为2.5 伏的小灯泡，电压为4 伏的电源以及其他相关器材按图甲连接电路，进行实验．（1）闭合开关移动滑动变阻器的滑片，当观察到时，可以判断此时小灯泡正常发光．（2）在实验过程中，小明将滑动变阻器的滑片从A 端开始移动，直到灯泡正常发光，在此过程中测得小灯泡电流和电压的几组数据，并正确画出曲线a，如图乙所示，该实验小明选择的滑动变阻器可能是．A、滑动变阻器R （20 欧，3 安）B、滑动变阻器R （50 欧，2 安）C、滑动变阻12器R （2000 欧，0.25 安）3（3）小明在图乙中还画出了本实验中滑动变阻器的电流随电压变化的曲线b，老师据图指出该曲线是错误的，其理由．四．计算题（共14分）29．（6 分）如图所示，R =25Ω，小灯泡L 的规格为“2.5V 0.3A”，电源电压保持不1变．（不考虑灯丝电阻变化）（1）S、S都断开时，小灯泡L正常发光，求电源电压；12（2）S、S都闭合时，电流表示数变为0.6A，求R的阻值．12230．（8分）为了锻炼身体，小明利用所学物理知识设计了一个电子拉力计，图甲是原理图．硬质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R1间的摩擦不计）．定值电阻R=10Ω，a、b是一根长为5cm的均匀电阻丝，阻值R=50Ω，电源电压U=6V，电流表的量程为0～0.6A．1（1）当拉环不受拉力时，滑片P处于a端，闭合开关后电流表的读数是（2）小明在电路中连入R的目的是．A．O（3）已知该弹簧伸长的长度△L与所受拉力F间的关系如图乙所示．通过计算说明，开关S闭合后，当电流表指针指在0.2A处，作用在拉环上水平向右的拉力为多大？参考答案一．选择题1．B；2．B；3．C；4．C；5．C；6．B；7．D；8．A；9．C；10．D；11．C；12．D；13．D；14．C；15．C；16．C；17．B；18．D；19．C；20．C；二．填空题21．L；0.28；222．串联；0.2；4.4；23．接入电路中电阻丝的长度；B、C；A、C；24．带电；负；25．等于；三．实验探究题26．发光；27．（1）；温度；；（2）实验步骤：①根据电路图，连接实物图；②实物图连接好后，闭合开关，移动滑动变阻器的滑片到某一位置，记录此时的电流值和电压值；③移动滑片到另一位置，记录此时的电流值和电压值；④继续移动滑片到另一位置，记录此时的电流值和电压值；⑤根据记录的数据，在坐标轴中做出电压和电流的图象，根据图象分析通过导体的电流与这段导体两端的电压的关系．28．电压表示数为2.5V；B；小灯泡与滑动变阻器串联，两者电压之和为4V，而图中曲线b与a交点处，电压之和大于4V；四．计算题29．10V；50Ω．30．0.1；保护电路；300N．参考答案一．选择题1．B；2．B；3．C；4．C；5．C；6．B；7．D；8．A；9．C；10．D；11．C；12．D；13．D；14．C；15．C；16．C；17．B；18．D；19．C；20．C；二．填空题21．L；0.28；222．串联；0.2；4.4；23．接入电路中电阻丝的长度；B、C；A、C；24．带电；负；25．等于；三．实验探究题26．发光；；温度；27．（1）；（2）实验步骤：①根据电路图，连接实物图；②实物图连接好后，闭合开关，移动滑动变阻器的滑片到某一位置，记录此时的电流值和电压值；③移动滑片到另一位置，记录此时的电流值和电压值；④继续移动滑片到另一位置，记录此时的电流值和电压值；⑤根据记录的数据，在坐标轴中做出电压和电流的图象，根据图象分析通过导体的电流与这段导体两端的电压的关系．28．电压表示数为2.5V；B；小灯泡与滑动变阻器串联，两者电压之和为4V，而图中曲线b与a交点处，电压之和大于4V；四．计算题29．10V；50Ω．30．0.1；保护电路；300N．参考答案一．选择题1．B；2．B；3．C；4．C；5．C；6．B；7．D；8．A；9．C；10．D；11．C；12．D；13．D；14．C；15．C；16．C；17．B；18．D；19．C；20．C；二．填空题21．L；0.28；222．串联；0.2；4.4；23．接入电路中电阻丝的长度；B、C；A、C；24．带电；负；25．等于；三．实验探究题26．发光；；温度；27．（1）；（2）实验步骤：①根据电路图，连接实物图；②实物图连接好后，闭合开关，移动滑动变阻器的滑片到某一位置，记录此时的电流值和电压值；③移动滑片到另一位置，记录此时的电流值和电压值；④继续移动滑片到另一位置，记录此时的电流值和电压值；⑤根据记录的数据，在坐标轴中做出电压和电流的图象，根据图象分析通过导体的电流与这段导体两端的电压的关系．28．电压表示数为2.5V；B；小灯泡与滑动变阻器串联，两者电压之和为4V，而图中曲线b与a交点处，电压之和大于4V；四．计算题29．10V；50Ω．30．0.1；保护电路；300N．。

精准测试12：八上第4章《电路探秘》综合测试一、选择题（每题2分，共30分。

）1．如图所示，磁控猴子是一个史上最小气的猴子，只要你抢走它手上的香蕉，它就不停的大吵大闹，你把香蕉还给它，他就停止吵闹．香蕉的作用相当于电路中的（）A．开关B．导线C．电源D．发声器2．用伏安法测电阻时，某电表的示数如图所示。

其示数为（）A．1.5安B．7.5安C．1.5伏D．7.5伏3．如图是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开关后，把导线b沿铅笔芯向右移动，灯泡变亮。

则他设计的电路图是（）4．小东在安装如图所示的电路装置时，发现导线不够长。

他用下列哪个物体将A、B两点连接后，按下开关，灯泡却始终无法发亮（）A．塑料直尺B．石墨圆棒C．钢制刀叉D．银质筷子5．如图所示的电路中，闭合开关时，下列说法正确的是（）A．两灯泡串联B．电流表测的是总电流C．电流表测的是L1的电流D．开关只能控制L26．四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是（）A．A球与C球一定带有异种电荷B．B球可能带电，也可能不带电C．B球与D球一定带有同种电荷D．D球可能带电，也可能不带电7．如图所示电路，要使灯泡L1和L2组成串联电路，应该（）A．只闭合S3B．只闭合S2C．同时闭合S1和S2D．同时闭合S1和S38．如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则（）A．甲接电压表，乙接电流表B．甲、乙均接电压表C．甲、乙均接电流表D．甲接电流表，乙接电压表9．如图所示，a、b、c、d为电路中的四个接线点，若用电流表测量通过小灯泡的电流强度，则电流表的M、N接线柱与电路中各接线点的连接关系为（）A．M接a、N接b B．M接d、N接c C．M接b、N接a D．M接c、N接d 10．一只有0-3V和0-15V两个量程的电压表，实验时用的是0-15V量程，但读数时错误地从0-3V 量程的刻度盘上读出电压为2.0V，则实际测得的电压值为（）A．6.0V B．10.0V C．12.0V D．14.0V11．在一个电源两端接有两个不同的灯泡，用电压表测得两个灯泡两端的电压不相等，则这两个灯泡的连接方式（）A．一定是串联B．一定是并联C．串并联都可以D．条件不足，无法判断12．在如图所示的电路中，电压表V1、V2、V的读数分别为U1、U2、U，则关于U1、U2、U的关系，以下式子正确的是（）A．U=U1=U2 B．U=U1+U2 C．U＞U1＞U2 D．U＜U1＜U213．某高速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计你认为（）A．此设计可行，称重表同电流表改装B．此设计可行，称重表由电压表改装C．此设计不可行，当车辆越重时电路中电流越小D．此设计不可行，电路中的R1没有作用14．在图中所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭，且只有一只电表的示数变大．下列判断正确的是（）A．R短路，电压表示数变小B．R断路，电流表示数变大C．L短路，电压表示数变大D．L断路，电压表示数变大15．在如图所示的电路中，电源电压保持不变，当开关s由断开到闭合时，下列说法中正确的是（）A．电流表的示数减小，电压表的示数不变B．电流表的示数增大，电压表的示数增大C．电流表的示数减小，电压表的示数减小D．电流表的示数不变，电压表的示数不变二、填空题（每空2分，共30分。

浙教版八年级上册科学第四章电路探秘单元检测卷一、选择题（共15题；共30分）1.甲和乙两个泡沫塑料小球用绝缘细线悬挂，甲带正电，乙不带电。

会出现的情形是下列图中的（）A. B. C. D.2.关于绝缘体的说法，下列正确的是（）A. 绝缘体中没有电子，所以它不可能成为导体B. 绝缘体内部几乎不存在自由移动的电荷，所以它不可能成为导体C. 绝缘体内部几乎不存在自由移动的电荷，但在一定条件下也能成为导体D. 绝缘体不能导电，也不能带电3.如图所示是小灯泡和滑动变阻器连人电路的四种不同情况，能利用滑动变阻器调节小灯泡从亮到灭的正确电路是( )A. B. C. D.4.下图所示为用电流表测量通过灯L1的电流的电路图，其中电路连接正确的是（）A. B. C. D.5.如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动时，电压表示数的变化情况是( )A. V1、V2的示数均增大B. V1的示数减小，V2的示数增大C. V1、V2的示数均减小D. V1的示数增大，V2的示数减小第5题图第6题图第7题图6. 如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A. 电压表的示数增大，指示灯亮度增大B. 电压表的示数减小，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小7.如图所示是小明设计的电子秤的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。

当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A. 电流表示数变大，电压表示数变小B. 电流表示数变小，电压表示数变大C. 两表示数都变大D. 两表示数都变小8.在图所示的电路中，①、②、③是三个电表（电压表或电流表）。

第4章电路探秘班级得分学号姓名一、选择题(每小题只有一个正确答案，每小题3分，共60分)1. 如图，甲和乙两个相同的泡沫塑料小球用绝缘细线悬挂，甲带正电，乙不带电。

当两个小球相互靠近时，会出现的情形是( )2.毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒( )A. 得到电子B. 失去电子C. 得到正电荷D. 失去正电荷3. 如图所示是生活中使用的一种小夜灯，在它的上方有一个感光的光敏元件。

当周围环境较暗时，小夜灯发光；当周围环境较亮时，小夜灯不发光。

这个光敏元件相当于小夜灯电路中的( )A. 电源B. 开关C. 用电器D. 导线4.下列关于电现象的说法正确的是( )A. 自然界只存在两种电荷B. 摩擦起电创造了电荷C. 带电物体只能吸引带电的物体D. 科学上规定，负电荷定向移动方向为电流方向5.关于电流表的使用，下列说法错误的是( )A. 电流表要串联在被测电路中B. 电流要从电流表的“-”接线柱流入，从“+”接线柱流出C. 测量之前要先试触，防止被测电流超过电流表的量程D. 不允许不经过用电器而把电流表直接接在电源两极上6. 把两个小灯串联后接入电路中，发现两个小灯的亮暗程度不同，经测量通过较暗电灯的电流是0.4安，那么通过较亮电灯的电流是( )A. 大于0.4安B. 小于0.4安C. 等于0.4安D. 无法确定7. 如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是( )8.在干燥的冬季，人体很容易因为与地毯、地板摩擦而带上负电，当带负电的人接触门把手时，往往会发生“触电”现象，对此现象分析正确的是( )A. 负电荷由人体流向把手，瞬间电流方向由人体到把手B. 负电荷由人体流向把手，瞬间电流方向由把手到人体C. 正电荷由把手流向人体，瞬间电流方向由人体到把手D. 正电荷由把手流向人体，瞬间电流方向由把手到人体9. 小金实验时连接了如图所示的电路，闭合开关S₁和S₂后，下列分析正确的是( )A. 小灯泡亮，电铃不响B. 小灯泡亮，电铃响C. 小灯泡不亮，电铃响D. 小灯泡不亮，电铃不响10.与如图所示实验电路相对应的电路图是( )11. 两盏规格相同的灯泡L₁、L₂，如图所示，则下列判断不正确的是( )A. 开关S断开,L₁、L₂并联B. 开关S断开，L₁、L₂均能发光且亮度相同C. 开关S闭合，电源被短路D. 开关S闭合,L₂短路,L₁正常发光12. 在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。

第4章测试卷电路探秘班级得分姓名学号一、选择题(每小题只有一个正确答案，每小题3分，共60分)1.根据欧姆定律，下列说法正确的是( )A. 通过导体的电流越大，这段导体的电阻就越小B. 导体两端的电压越大，这段导体的电阻就越大C. 通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D. 导体两端的电压为零时，电阻也为零2. 有两个电阻.R₁,R₂(R₁⟩R₂),图中情况中阻值最大的是( )3. 如图所示电路中，把电压表的“一”接线柱引出的导线头依次分别接在a、b、c、d四点，则开关闭合时，电压表示数最小处是在( )A. aB. bC. cD. d4. 如图所示的电路中，当灯泡 L₁烧坏时(设电源电压U 不变)，则通过L₂的电流( )A. 减小B. 增大C. 等于零D. 不变5. 如图所示，R₁=5欧，R₂=10欧，闭合开关，电流表示数为0.2安，下列计算结果正确的是()A. R₁两端电压为2伏B. R₂两端电压为1伏C. 电源两端电压为3伏D. 电路总电阻为 20欧6. 有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和Uz，下列判断中正确的是( )A.U甲=U乙B.U甲<U ZC.U甲>U乙D. 无法判断7. 两个定值电阻,甲标有“10欧 1.5安”,乙标有“20欧0.5安”,现把它们串联起来，则该串联电路两端允许加的最高电压是( )A. 15伏B. 25伏C. 10伏D. 5伏8. 如图所示的电路中，R₁=10欧，R₂=30欧。

闭合开关S,电压表 V₁与 V₂的示数之比是…… ( )A. 1:3B. 3: 1C. 3:4D. 4: 39. 如图所示，已知电源电压不变，为了比较电阻.R₁和R₂的大小，四位同学分别设计了如下的电路，其中不可行的是( )10. 如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，过了一会儿，灯L突然变亮，两电表示数都变大，则该电路中出现的故障可能是( )A. 灯L短路B. 灯L开路C. 电阻R 开路D. 电阻R短路11. 如图表示通过某导体的电流与其两端电压的关系。

A．电饭锅 B．电子计算器 C．微波炉 D．电熨斗实物图 A B C D电路探密整章测试卷（B）满分为100分一、选择题：每小题2分，共40分；1．为了纪念和表彰科学家为科学发展做出的杰出贡献，国际上常用他们的名字作为科学计量的国际单位。

电流的单位是用下列哪位科学家的名字命名的（）A．安培 B.伏特 C.欧姆 D.瓦特2．如图所示，用电器正常工作时电流最小的是( )。

3．现有橡皮、玻璃球、条形磁铁、盐水、纯水、铅笔芯六种物质，小明将它分成两类，如第一类第二类橡皮、玻璃球、纯水盐水、铅笔芯、条形磁铁4. 下列电路图与实物图一致的是( )。

5. 如图为城市道路路口交通信号指示灯的示意图，指示灯可以通过不同颜色灯光的变化来指挥车辆和行人的交通行为，从而达到维持交通秩序和安全的目的。

根据你对交通批示灯的了解可以推断（）A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联6．关于电流表和电压表的使用，下列说法错误的是( )。

A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出7．小明同学在实验课上连接了一个简单电路（如图），闭合开关后，他不知道电路中是否有电流通过，如果没有电流表，他可选择下列哪个仪器帮助判断（）A．放大镜B．小灯泡C．显微镜D．滑动变阻器8．如右图所示电路，把两个金属夹子夹在下面哪个物体的两端，闭合开关后小灯泡能发光（）A．铁钉 B.塑料尺 C.橡皮 D.玻璃棒9.如图，紧密相连的导体AB的长度是BC的2倍，AB的横截面是BC的3倍，已知AB中的电流强度为安，则BC段的电流强度为（）A.0.1安安安安10.如图所示的电路中，电流表测量的是( )。

A．通过灯L1的电流 B．通过灯L2的电流C．通过灯L1和灯L2的电流之和 D．电源供给电路的总电流11.两个定值电阻，甲标有“16欧安”，乙标有“22欧安”现把它们串联起来，则该串联电路两端允许加的最高电压是（）伏伏伏伏导体两端的电压（伏）导体的电阻（欧）通过导体的电流（安）4 5 0．84 10 0．44 20 0．2A．导体电阻一定时，电压跟电流成正比B．导体电阻一定时，电流跟电压成正比C．电压一定时，电阻跟电流成反比D．电压一定时，电流跟电阻成反比13.如图所示的电路中，电源电压恒为24V，电阻R1 ＝R2 ＝120Ω，两只电流表的量程均为 O～0.6A。
