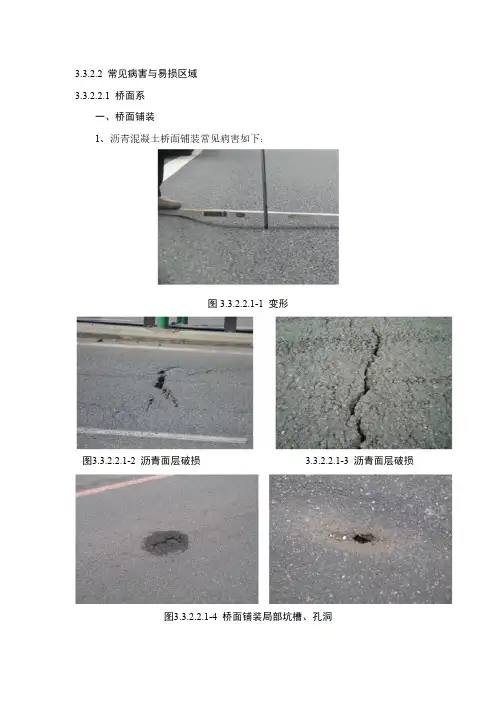

3.3.2.2 常见病害与易损区域3.3.2.2.1 桥面系一、桥面铺装1、沥青混凝土桥面铺装常见病害如下：图3.3.2.2.1-1 变形图3.3.2.2.1-2 沥青面层破损 3.3.2.2.1-3 沥青面层破损图3.3.2.2.1-4 桥面铺装局部坑槽、孔洞2、水泥混凝土桥面铺装常见病害如下：图3.3.2.2.1-5 开裂3、桥面铺装检查重点关注部位本次检查的桥梁结构中装配式梁桥所占比重较大，此类桥梁横向各梁板间的协同受力情况，对桥梁整体受力特性影响十分显著。
在进行桥面检查时，除针对常规病害进行重点检查外，应特别重视桥面纵向裂缝的分布情况，如发现桥面系存在纵向开裂现象，应仔细比较此类裂缝的横向位置与装配式梁、空心板横向湿接缝和铰缝的相对位置关系。
一旦发现位置基本吻合，应及时提示桥检车检测人员重点对梁板间湿接缝和铰缝的渗水情况、梁板关键受力断面的裂缝情况进行重点关注，一经发现上述病害情况，应考虑桥跨内梁板是否存在“单板受力”情况，必要时及时通知桥梁管养单位，及时进行处治，避免类似钱江三桥引桥的单板受力造成桥梁垮塌的恶性事故。
二、伸缩缝1、伸缩缝常见病害如下：图3.3.2.2.1-6 橡胶止水带破损图3.3.2.2.1-7 锚固区破损2、伸缩缝检查重点关注部位针对大跨径桥梁，如本次检测中包括的斜拉桥、刚构桥，除对伸缩缝外观质量进行详细检查外，考虑其工作性能对结构受力的影响，在外观检查的同时，应针对其正常工作性能进行详细检查，可考虑采用游标卡尺对其变形情况进行现场测定，如下图所示。
图3.3.2.2.1-8 伸缩缝间距量测方法示意图三、护栏护栏常见病害如下：图3.3.2.2.1-9 防撞护栏破损图3.3.2.2.1-10 防撞护栏的倒U型裂缝四、防排水系统防排水系统常见病害如下：图3.3.2.2.1-11 泄水孔堵塞图3.3.2.2.1-12 排水管缺失3.3.2.2.2 装配式空心板桥装配式空心板桥分为钢筋混凝土空心板桥、预应力混凝土空心板桥和部分预应力混凝土空心板桥几类，一般而言，钢筋混凝土装配式空心板适用跨度为6～13m，预应力混凝土装配式空心板桥适用跨度为13～20m。
