接收机噪声系数测试方法是一种用于评估射频接收机性能的重要技术手段。噪声系数是描述接收机前端放大器噪声特性的参数，它直接影响到接收机的灵敏度和信噪比。因此，对接收机噪声系数的精确测量具有重要的实际意义。

一、引言

射频接收机广泛应用于通信、广播、导航等领域，其性能指标直接影响到整个系统的性能。噪声系数是描述接收机前端放大器噪声特性的参数，它直接影响到接收机的灵敏度和信噪比。因此，对接收机噪声系数的精确测量具有重要的实际意义。

二、噪声系数的定义和重要性

噪声系数（Noise Figure，NF）是指接收机前端放大器在输入信号一定时，输出信号噪声功率与输入信号噪声功率之比。噪声系数越小，表示接收机前端放大器的噪声性能越好，灵敏度和信噪比越高。因此，噪声系数是评估接收机性能的重要参数之一。

三、传统噪声系数测量方法的局限性 第 2 页 共 5 页 传统的噪声系数测量方法主要包括噪声源法、噪声桥法和反射法等。这些方法在测量低噪声系数的接收机时存在一定的局限性，主要表现在以下几个方面：

1.测量范围有限：传统方法的测量范围通常在 100 MHz 以下，对于高频噪声系数的测量能力较弱。

2.测量精度受限：传统方法的测量精度受到噪声源、测试环境和被测器件等因素的影响，难以实现高精度测量。

3.测量时间较长：传统方法的测量时间通常较长，不利于高效、快速地评估接收机性能。

四、多通道射频接收机测量噪声系数的方法

针对传统噪声系数测量方法的局限性，研究人员提出了多种针对多通道射频接收机的噪声系数测量方法。这些方法主要利用多通道切换、噪声注入和数字信号处理等技术来实现高精度、高效率的噪声系数测量。

1.多通道切换测量法：通过设计多个射频开关，实现不同通道之间的切换，从而在不同通道切换的过程中测量噪声系数。

2.噪声注入测量法：通过向接收机输入已知噪声功率的信号，利用数字信号处理技术计算接收机输出信号的噪声功率，从而实现噪声系数的测量。

3.数字信号处理法：利用数字信号处理技术，对接收机输出信号进行噪声消除和信号恢复处理，从而实现噪声系数的测量。

五、结论

接收机噪声系数测试方法是一种用于评估射频接收机性能的重要技术手段。针对传统噪声系数测量方法的局限性，研究人员提出了多种针对多通道射频接收机的噪声系数测量方法。

篇2 目录 第 3 页 共 5 页 1.引言

2.噪声系数的定义和重要性

3.传统噪声系数测试方法的局限性

4.多通道射频接收机测量噪声系数的方法

5.实例：MRI 射频接收机的噪声系数测试

6.结论

篇2正文

接收机噪声系数测试方法

在射频接收机的设计和应用中，噪声系数是一个关键的参数。它描述了接收机在前端放大器和本地振荡器之间的信号噪声比，直接影响到接收机的灵敏度和性能。然而，传统的噪声系数测试方法存在局限性，不能满足现代多通道射频接收机的需求。因此，本文将介绍一种针对多通道射频接收机的噪声系数测试方法。

首先，我们来了解一下噪声系数的定义和重要性。噪声系数（Noise

Figure，NF）是指在接收机前端放大器和本地振荡器之间的信号噪声比。在理想情况下，接收机的噪声系数应接近于 1，这意味着接收到的信号噪声比接近于 1:1。然而，在实际应用中，由于各种原因，接收机中的噪声会增加，从而降低信号噪声比。因此，噪声系数的测试和优化对于提高接收机的性能至关重要。

传统噪声系数测试方法的局限性主要表现在测试频率范围和测试精度上。例如，在测试 TD-SCDMA 手机射频单元的噪声系数时，现有的噪声测试仪表 HP8970B 无法测量低于 10MHz 的信号，而 TD-SCDMA 基带

I/Q 信号最高有用频率成分为 640kHz。这就导致了传统方法无法满足测试需求。

针对这一问题，本文提出一种多通道射频接收机测量噪声系数的方法。这种方法利用多通道切换技术，在不同通道之间切换测试，从而获得各个 第 4 页 共 5 页 通道的噪声系数。具体实现时，可以设计一个八选一的射频开关，使得噪声系数的测试在不同通道切换，并利用数据处理技术对测量结果进行分析，从而获得各个通道的噪声系数。

实例：MRI 射频接收机的噪声系数测试。在 MRI 射频接收机的噪声系数测试中，可以采用上述多通道切换方法，通过设计一个八选一的射频开关，使得噪声系数的测试在不同通道切换。在实际测试过程中，需要将被测通道置于接收状态，而其他通道则不工作，以减少通道间的干扰。通过测量不同通道的噪声系数，可以对 MRI 射频接收机的性能进行优化和调整。

总之，针对多通道射频接收机的噪声系数测试方法，本文提出了一种基于多通道切换技术的测试方法。该方法可以克服传统测试方法在频率范围和测试精度上的局限性，从而满足现代多通道射频接收机的需求。

篇3 目录

1.引言

2.噪声系数的定义和重要性

3.传统噪声系数测试方法的局限性

4.多通道射频接收机测量噪声系数的方法

5.结论

篇3正文

接收机噪声系数测试方法

在射频接收机的设计和性能评估中，噪声系数是一个关键的参数。噪声系数是指接收机在前端放大器和本地振荡器之间的噪声性能，通常用分贝 (dB) 表示。噪声系数的测量对于评估接收机的性能和灵敏度至关重要，特别是在通信和无线电接收系统中。然而，传统的噪声系数测试方法存在一些局限性，因此需要探讨新的测试方法。 第 5 页 共 5 页 一、引言

射频接收机的噪声系数是指接收机在接收过程中，噪声对信号的影响程度。噪声系数的测量可以帮助我们了解接收机的性能和灵敏度，以便优化设计和提高系统性能。然而，在实际应用中，传统的噪声系数测试方法存在一些局限性，例如测试精度低、测试设备昂贵等。因此，需要研究新的测试方法以满足现代通信系统的需求。

二、噪声系数的定义和重要性

噪声系数是指接收机在接收过程中，噪声对信号的影响程度。噪声系数越低，表示接收机的噪声性能越好，信号的质量越高。噪声系数是评估接收机性能和灵敏度的重要参数，对于通信和无线电接收系统而言至关重要。

三、传统噪声系数测试方法的局限性

传统的噪声系数测试方法主要包括噪声源法、噪声桥法和信号注入法等。这些方法在测试噪声系数时需要使用昂贵的测试设备，且测试精度较低。此外，这些方法无法满足多通道射频接收机的噪声系数测试需求。

四、多通道射频接收机测量噪声系数的方法

针对传统噪声系数测试方法的局限性，研究者们提出了一种基于多通道射频接收机的噪声系数测试方法。这种方法可以通过设计一个八选一的射频开关，在不同通道之间切换，实现噪声系数的测量。该方法具有测试精度高、设备成本低等优点，可以满足多通道射频接收机的噪声系数测试需求。

五、结论

总之，接收机噪声系数的测量对于评估接收机性能和灵敏度至关重要。针对传统噪声系数测试方法的局限性，提出了一种基于多通道射频接收机的噪声系数测试方法。

合集下载

噪声系数测量手册1：噪声系数定义及测试方法

噪声系数测量手册1：噪声系数定义及测试方法

噪声系数测量手册

Part 1. 噪声系数定义及测试方法

安捷伦科技： 顾宏亮

一. 噪声系数定义

最常见的噪声系数定义是：输入信噪比 / 输出信噪比。它是衡量设备本身噪声品质的重要参数,它反映

的是信号经过系统后信噪比恶化的程度。 噪声系数是一个大于1的数，也就是说信号经过系统后信噪比是

恶化了。噪声系数是射频电路的关键指标之一，它决定了接收机的灵敏度，影响着模拟通信系统的信噪比

和数字通信系统的误码率。无线通信和卫星通信的快速发展对器件、子系统和系统的噪声性能要求越来越

高。

输入信噪比SNR

input=P

i/N

i

输出信噪比SNR

output=P

o/N

o

噪声系数 F = SNR

input/SNR

output 通常用dB 来表示 NF= 10Log(F)

假设放大器是理想的线性网络，内部不产生任何噪声。那么对于该放大器来说,输出的功率Po以及输出

的噪声No 分别等于 Pi * Gain以及 Ni*Gain。这样噪声系数=(Pi/Ni)/(Po/No)=1。但是现实中，任何放大器的

噪声功率输出不仅仅有输入端噪声的放大输出，还有内部自身的噪声(Na)输出，下图为线性双端口网络的图

示。

双端口网络噪声系数分析框图

Vs: 信号源电动势 Rs: 信号源内阻

Ri: 双端口网络输入阻抗 RL: 负载阻抗

Ni: 输入噪声功率 Pi: 输入信号功率

No: 输出噪声功率 Po: 输出信号功率

Vn: 该信号源内阻Rs的等效噪声电压 Ro: 双端口网络输出阻抗

输出噪声功率: N

o = N

i * Gain + N

a ; P

o=P

i * Gain

噪声系数= (P

i * N

o)/(N

i* P

o) = (N

i * Gain + N

a) /(N

i * Gain)= 1 + Na/(N

i * Gain) > 1 根据IEEE的噪声系数定义:

The noise factor, at a specified input frequency, is defined as the ratio

数字TR组件噪声系数测量

数字TR组件噪声系数测量

数字TR组件噪声系数测量作者：孙灯亮

数字雷达在国内蓬勃发展，其关键部件数字TR组件的噪声系数测量一直是难题。

来自安捷伦的微波专家：王凡，通过理论分析和大量实践解决了这个难题。

------------------------------------------------------------------------------------------------------------------

1. 数字TR组件噪声系数定义

1.1 噪声系数概念和测试方法

噪声系数是衡量接收机灵敏度的直接指标，噪声系数定义为器件输出端总噪声功率输出和仅有输入端引入的噪声（一般就是白噪声）在输出端的噪声功率之比，公式如下：

输出噪声总功率可以写成：

由于此，我们知道输出噪声功率和输入噪声功率成线性关系。如下图所示：

在被测的输入端使用噪声源提供冷态Tc和热态Th两种噪声功率，并测量两种情况下的输出功率N1、N2，计算出Y因子。通过推导我们可以知道被测件的噪声系数和Y因子的关系。

其中ENR即是噪声源的超噪比，以dB为单位。Y使用线性值。

Y因子法具有一些突出的优点，例如，Y因子法无需测量输出噪声功率的绝对值，只需要测量输出噪声功率的相对值，这样只要接收机的线性度够好，就能满足测试需求。

1.2 数字TR组件噪声系数概念 数字TR组件和传统模拟组件的区别在于其输出信号是数字信号，其接收链路的噪声系数由级联的模拟前端和AD的噪声共同贡献，所以：

上式中，

No是数字输出端噪声总功率，G1是模拟前端的增益，Na1是模拟前端的噪声贡献，NAAD是AD的噪声贡献，系统认为AD的增益为一。

数字TR组件的噪声系数和传统模拟器件的噪声系数的定义是相同的，也可以采用相同的测量方法。但是，对于AD输出的数字信号的功率定义是需要明确的。虽然我们可以根据ADC的参考电压计算出数字信号所对应的功率值，但是实际上数字信号的功率是没有绝对意义的，只需要考虑相对值。在数字TR噪声系数测试时，采用Y因子法，我们也只需要获得冷热两种噪声激励时功率的比值。

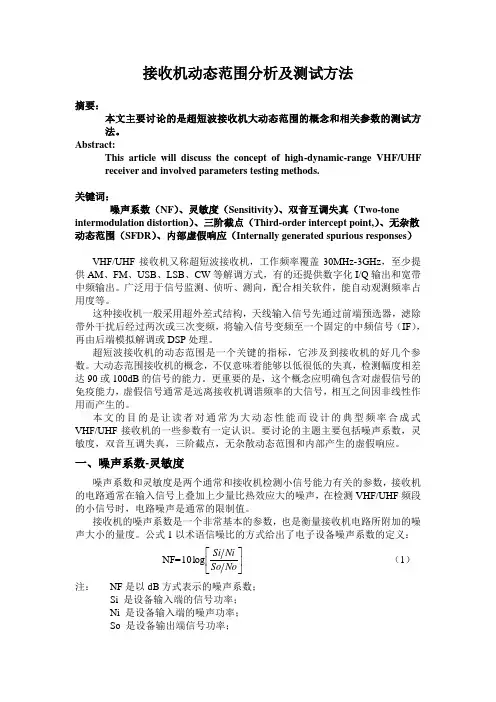

接收机动态范围分析及测试方法

接收机动态范围分析及测试方法

接收机动态范围分析及测试方法

摘要：

本文主要讨论的是超短波接收机大动态范围的概念和相关参数的测试方法。

Abstract:

This article will discuss the concept of high-dynamic-range VHF/UHF

receiver and involved parameters testing methods.

关键词：

噪声系数（NF）、灵敏度（Sensitivity）、双音互调失真（Two-tone

intermodulation distortion）、三阶截点（Third-order intercept point,）、无杂散动态范围（SFDR）、内部虚假响应（Internally generated spurious responses）

VHF/UHF接收机又称超短波接收机，工作频率覆盖30MHz-3GHz，至少提供AM、FM、USB、LSB、CW等解调方式，有的还提供数字化I/Q输出和宽带中频输出。广泛用于信号监测、侦听、测向，配合相关软件，能自动观测频率占用度等。

这种接收机一般采用超外差式结构，天线输入信号先通过前端预选器，滤除带外干扰后经过两次或三次变频，将输入信号变频至一个固定的中频信号（IF），再由后端模拟解调或DSP处理。

超短波接收机的动态范围是一个关键的指标，它涉及到接收机的好几个参数。大动态范围接收机的概念，不仅意味着能够以低很低的失真，检测幅度相差达90或100dB的信号的能力。更重要的是，这个概念应明确包含对虚假信号的免疫能力，虚假信号通常是远离接收机调谐频率的大信号，相互之间因非线性作用而产生的。

本文的目的是让读者对通常为大动态性能而设计的典型频率合成式VHF/UHF接收机的一些参数有一定认识。要讨论的主题主要包括噪声系数，灵敏度，双音互调失真，三阶截点，无杂散动态范围和内部产生的虚假响应。

相位噪声基础及测试原理和方法

相位噪声基础及测试原理和方法

摘要^

相位噪声指标对于当前的射频微波系统、移动通信系统、雷达系统等电 子系统影响非常明显，将直接影响系统指标的优劣。该项指标对于系统的研 发、设计均具有指导意义。相位噪声指标的测试手段很多，如何能够精准的 测量该指标是射频微波领域的一项重要任务。随着当前接收机相位噪声指标 越来越高，相应的测试技术和测试手段也有了很大的进步。同时，与相位噪 声测试相关的其他测试需求也越来越多，如何准确的进行这些指标的测试也 愈发重要。

1、引言

随着电子技术的发展，器件的噪声系数越来越低，放大器的动态范圉也 越来越大，增益也大有提高，使得电路系统的灵敬度和选择性以及线性度等 主要技术指标都得到较好的解决。同时，随着技术的不断提高，对电路系统 乂提岀了更高的要求，这就要求电路系统必须具有较低的相位噪声，在现代 技术中，相位噪声已成为限制电路系统的主要因素。低相位噪声对于提高电 路系统性能起到重要作用。

相位噪声好坏对通讯系统有很大影响，尤其现代通讯系统中状态很多， 频道乂很密集，并且不断的变换，所以对相位噪声的要求也愈来愈高。如果 本振信号的相位噪声较差，会增加通信中的误码率，影响载频跟踪精度。相 位噪声不好，不仅增加误码率、影响载频跟踪精度，还影响通信接收机信道 内、外性能测量，相位噪声对邻近频道选择性有影响。如果要求接收机选择 性越高，则相位噪声就必须更好，要求接收机灵敬度越高，相位噪声也必须 更好。

总之，对于现代通信的各种接收机，相位噪声指标尤为重要，对于该指 标的精准测试要求也越来越高，相应的技术手段要求也越来越高。

2、相位噪声基础

2.K什么是相位噪声

相位噪声是振荡器在短时间内频率稳定度的度量参数。它来源于振荡器 输出信号由噪声引起的相位、频率的变化。频率稳定度分为两个方面：长期 稳定度和短期稳定度，其中，短期稳定度在时域内用艾伦方差来表示，在频 域内用相位噪声来表示。

2.2. 相位噪声的定义
