当前位置：文档之家 › ME300A+使用手册

ME300A+使用手册

  • 格式：pdf
  • 大小：1.30 MB
  • 文档页数：50

ME300A+单片机学习开发板用户手册☆☆☆☆ Email:******************

ME300A+单片机学习开发板

USER MANUAL

使

用

手

册

在使用前请详细阅读本手册 ------------------------------------------------------------------- 广 东 伟 纳 电 子 科 技 http://www.willar.com

- 2 - ME300A+单片机学习开发板用户手册☆☆☆☆ Email:******************

目 录

第一章 ME300A+单片机学习开发板简介

1.1性能特点…………………………………………………………………………………… 4

1.2 功能概叙 ………………………………………………………………………………… 5

1.2.1 实验部分 ……………………………………………………………………………… 5

1.2.2 编程/ISP部分 ………………………………………………………………………… 6

1.2.3 仿真部分…………………………………………………………………………………7

1.3 系统要求……………………………………………………………………………………7

1.4 产品组成……………………………………………………………………………………8

第二章 硬件设置与安装

2.1硬件结构 ………………………………………………………………………………… 9

2.1.1 主要器件 ……………………………………………………………………………… 9

2.1.2 应用接口和功能开关 …………………………………………………………………10

2.1.3 跳线设置 ………………………………………………………………………………11

2.1.4 过载短路保护功能介绍 ………………………………………………………………12

2.2 安装 ………………………………………………………………………………………13

第三章 编程/ISP下载功能使用

3.1 编程控制软件使用……………………………………………………………………… 14

3.1.1主窗口 ………………………………………………………………………………… 14

3.1.2选择器件型号 ………………………………………………………………………… 14

3.1.3加载文件 ……………………………………………………………………………… 15

3.1.4编辑缓冲区 …………………………………………………………………………… 16

3.1.5通用选项设置 ………………………………………………………………………… 17

3.1.6自动编程选项设置 …………………………………………………………………… 17

3.1.7加密选项设置 ………………………………………………………………………… 18

3.2 器件插放方向 ……………………………………………………………………………19

3.3 编程操作实例…………………………………………………………………………… 19

3.4 ISP下载线的使用…………………………………………………………………………19

- 3 - ME300A+单片机学习开发板用户手册☆☆☆☆ Email:******************

3.5 编程器插件的使用……………………………………………………………………… 20

第四章 仿真功能的使用

4.1仿真器对资源占用说明 ………………………………………………………………… 22

4.2 仿真器支持器件列表 ……………………………………………………………………22

4.3仿真器硬件设置与使用 ………………………………………………………………… 23

4.4仿真器软件设置与使用 ………………………………………………………………… 24

4.5 2051仿真头的制作 ……………………………………………………………………… 24

第五章 实验部分原理图与说明 …………………………………………………………………27

5.1 电源和系统控制 …………………………………………………………………………27

5.2 实验CPU单元 …………………………………………………………………………… 27

5.3 串口通讯电路 ……………………………………………………………………………28

5.4 LED流水灯/数码管电路 ………………………………………………………………… 29

5.5 1602/12864液晶接口 …………………………………………………………………… 30

5.6 蜂鸣器 ……………………………………………………………………………………30

5.7 红外线接收电路/DS18B20接口………………………………………………………… 31

5.8 24C02/93C46 …………………………………………………………………………… 31

5.9 键盘电路 …………………………………………………………………………………31

第六章 LED流水灯范例详解

6.1如何使用KeilC51创建一个工程文件 …………………………………………………32

6.2 仿真调试 …………………………………………………………………………………41

6.3芯片烧写和程序验证………………………………………………………………………46

第七章 常见问题解答 ……………………………………………………………………………47

第八章 技术支持与售后服务

保修事宜 ………………………………………………………………………………………49

投诉/建议/技术支持 …………………………………………………………………………49

产品购买 ………………………………………………………………………………………49

附录一：版本更新记录……………………………………………………………………………50

- 4 - ME300A+单片机学习开发板用户手册☆☆☆☆ Email:******************

第一章 ME300A+单片机学习开发板简介

ME300A+单片机学习开发板首创将实验板、编程器、仿真器、ISP下载线集成在同一系统

中，配合自主开发的专业控制软件，可以直接支持51系列单片机和AVR单片机的烧写和实验。

您只需一套ME300A+开发系板和一台电脑而不需要其它任何设备即可轻松学习51系列和AVR

单片机。本系统的编程、仿真、ISP功能也适合开发人员开发单片机产品使用，真正一次投

资，终生受益。

1.1性能特点：

z 编程器、实验板、仿真器、ISP下载线四合一

z 使用贴片元件，专业电子厂流水线生产，波峰焊接工艺，性能稳定可靠

z 直接使用计算机USB接口供电，也可外接电源适配器供电

z 内置MCU实现完善的过载、短路保护功能

z 由LED实现工作状态（正常、下载、短路过载等）指示

z 编程与实验共用唯一的锁紧插座，串行下载与仿真共用同一串口,无需并口支持，连线

更简洁，操作更方便

z 板载丰富的实验硬件资源，可通过40Pin外扩接口扩展任意实验

z 提供丰富的实验例程,附带汇编和C源代码，并且附带流程图和详细的注解说明

z 自主开发的编程控制软件，免费提供软件升级服务

z 可直接将器件放在开发板锁紧座上进行编程，单独作编程器使用

z 配有40Pin外扩接口和标准40Pin仿真连接头，当作一台独立的51单片机仿真器使用

z 配有ISP接口和ISP下载连接头，单独作ISP下载线使用

z 特有的编程器插件，支持AT89C系列，Winbond系列，SST系列单片机的烧写，支持93C，

24C系列EPROM的烧写

z 可通过编程器插件支持仿真芯片SST89E564RD，SST89C58等的烧写，彻底解决仿真监控

程序被意外改写的麻烦

z 提供论坛技术支持和交流，为您解决学习开发中遇到的任何问题，免除您的后顾之忧

- 5 - ME300A+单片机学习开发板用户手册☆☆☆☆ Email:******************

1.2功能概叙

1.2.1实验部分

ME300A+自带监控CPU，配合专门开发的控制软件直接对实验中的芯片进行在线编程控制，

芯片放在系统唯一的锁紧座，编程和实验共用，烧写完毕即可自动演示。实验过程中无需拔

插任何电缆和芯片，也无需切换电源，可轻松地将编绎好的代码下载到实验板上进行验证或

演示，整个过程只需利用鼠标操作即可，方便快捷。

目前开发板可直接支持“烧写/实验” 的器件：

MCS51--- AT89LS51,89LS52,89LS53,89LS8252 ,89S51,89S52,89S53,89S8252

AVR---AT90S4414,AT90S8515,ATmega8515,ATmega8515L

ME300A+提供了丰富的硬件资源和接口，随机提供了大量的开发源代码。所有实验例程均

提供C51和ASM源代码，并且附带流程图和详细的注解说明：

板载实验资源和接口如下：

z 8 路LED

z 8位LED数码管

z 蜂鸣器

z 4 只独立键盘

z 一体化红外接收头（配32键超薄遥控器）

z 16*2字符型液晶接口

z 128*64图形液晶接口

z I2C串行EEPROM 24C02

z 串行EEPROM 93C46

z 1－Wire串行温度传感器DS18B20接口

z MAX232专用串口通讯电路

z ISP下载接口

z 40Pin仿真、外扩接口

合集下载

Tricaster_300简易使用手册

Tricaster_300简易使用手册

使用指南

1 目录

1、主机接口 ..................................................................................... 3

2、面板介绍 ..................................................................................... 5

3、启动界面 ..................................................................................... 6

3.1开机后，进入启动界面。 ......................................................... 6

3.2打开项目 .................................................................................... 7

3.3新建项目 .................................................................................... 8

3.4虚拟场景编辑 .......................................................................... 10

3.5项目管理 .................................................................................. 10

4、系统主界面 ............................................................................... 11

热敏电阻NTC数据手册说明书

热敏电阻NTC数据手册说明书

SHANGHAI BENMU INDUSTRY CO., LTD.上海本牧实业有限公司+86188****

© BENMU传感器

SENSORS

MEASUREMENT

CONTROL SENSOR MANUAL TEMPERATURE QUICK LINKS***************

+86188****3255CONNECTINGSENSOR TECH

1电阻值耗散常数

Resistance

Thermal dissipation constantB值热时间常数B constant

Thermal time constant

热敏电阻的电阻值R和绝对温度T之间，有以下近似关系。

Between resistance R and absolute temperature T, there is the following approximate relationship.11T1T2根据公式、可以求证任意温度T时的热敏电阻R。Thermistor resistance R at any temperature T can be calculated from equation (1)R1: Resistance (Ω) at absolute temperature T1 (K)绝对温度T1 (K) 时的电阻值R2: Resistance (Ω) at absolute temperature T2 (K)绝对温度T2 (K) 时的电阻值B : B constantB值***************+86188****3255Athermistoris"athermallysensitiveresistor"thatisasemiconductorwhoseresistancevariessignificantlywithtemperature.Ingeneral,therearetwotypesthermalsenstiveresistor.OneisPTC(PostiveTemperatureCoefficient);theresistanceincreasesastemperatureincreases.TheotherisNTC(NegativeTemperatureCoefficient);theresistancedecreasesastemperatureincreases.The following description is applicable only to NTC thermistors.热敏电阻是应用于信息系统与控制系统的敏感元件，主要用于对温度的测量、控制、保护及用作加热器。热敏电阻是一种由锰、铜、硅、钴、镍、铁、锌等多种金属氧化物为原料烧结而成的陶瓷半导体感热晶体。使用温度在-50～+1000℃之间，涵盖了日常温度控制所需的温度范围。热敏电阻体积小、稳定性好且响应性高，在国防、工控、通信、汽车、航天等领域以及日常家电中得到了广泛的应用。NTCthermistorisansensitiveelementswidelyusedininformationsystemandcontrolsystem,whichismainlyusedfortemperaturemeasurements,control,protectionandheating.Thermistorsarethermallysensitiveelementsofsinteredfineceramicsemiconductorcomposedofseveraltransitionmetaloxides,primarilyMn,CoandNi.Theiroperatingtemperaturerangeisfrom-50°Cto+1000°Cthatcoversthewholerangenecessaryforordinarytemperaturecontrol.Theyarealsosmall,stableandhavegreatsensitivity.Thankstothesefeatures,theyareusedinlargequantitiesastemperaturesensorsandtemperaturecompensationelementsinconsumerelectronic appliances and industrial equipment.4个重要的参数热敏电阻的性能主要以电阻值、B值、热耗散常数δ、热时间常数τ这4个参数来表示。有时也用电阻温度系数α作为辅助常数。Basically, characteristics of a thermistors is represented by four constants: resistance R, B constant B, thermal dissipation constant δand thermal time constantNTC THERMISTOR负温度系数热敏电阻

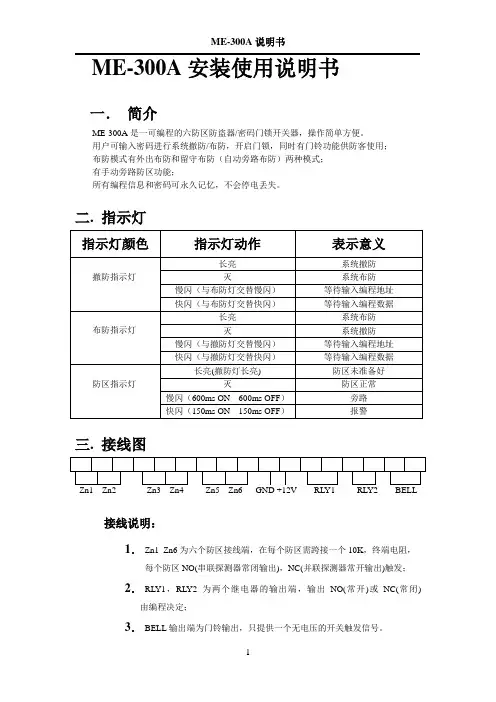

ME-300A 报警器密码键盘使用说明书
