智能照明施工方案

智能照明系统方案

目前来说，科学技术迅猛发展，并极大的改变了人们的生活。随着智能化技

术的出现，照明控制系统更加体现出智能化特点，可以利用人工和自动化控制进

行结合，使照明系统更能满足人们的实际需要。与此同时，现代化照明系统不仅

操作简单，而且更加便于管理，有利于更好的节省人力、财力资源。本文针对智能照明系统的应用现状展开分析探讨，并提出照明系统的未来发展趋势。

一.系统概述

现代化的建筑对照明的要求越来越高，不仅要求提供舒适、绿色的光照，同

时不同的场合需要不同的照明环境。传统的照明控制一般采用开关手动控制，操

作非常繁琐，对于上述要求很难实现，而且无法充分利用自然光及避免人为失误

造成能源浪费。随着用户要求的提高和科学技术的进步，传统的照明控制由于许

多问题无法解决而逐步被智能照明控制取代，这已成为一种趋势。

智能照明意义有：节能：当前我国的宏观经济建设中，节电节能的任务越来越紧迫。智能

照明系统借助各种不同的'智能设置'控制方式和控制元件，对不同时间

不同环境的光照度进行精确设置和管理来实现最大的节能效果。延长灯具寿命：无论是热辐射光源，还是气体放电光源，电网电压的波

动是光源损坏的一个主要原因。智能照明系统可以有效抑制电网电压的波动，通过系统对电压的限定和轭流滤波等功能，避免过电压和欠电压

对灯具的损害。另外，智能照明系统还可以利用软启动和软关断技术，

避免冲击电流对光源的损害。改善照明质量：智能照明系统以调光模块控制面板代替传统的平开关控

制灯具，可以整体的控制各房间内照度值，提高照度均匀性。同时，智

能照明系统也可以避免频闪效应。实现多种照明效果：智能照明系统易于实现多种照明场景控制方案，按

不同时间、不同用途、不同效果采用相应的预设置场景进行控制，可以

达到丰富的艺术效果。管理维护方便：智能照明控制系统对照明的控制是以模块式的自动控制

为主，手动控制为辅，照明预置场景的参数以数字式存储在可擦除可编

程ROM中，这些信息的设置和更换十分方便，加上灯具寿命的大大提高，

1 照明工程施工方案

一、编制依据

⑴本项目工程施工合同、设计文件。

⑵《城市道路照明工程施工及验收规程》（CJJ89-2012）

⑶我单位的路桥施工经验。

二、工程概况

龙溪大道快速化改造（西环~五丫口大桥）工程，范围为五丫口大桥——西环高速公路，线路全长约3km（含五丫口大桥广州段引桥两侧辅道），规划红线宽度60m，近期道路等级为城市主干路，设计车速60km/h，远期改造为60km/h的快速路，现状为水泥路面，工程将摊铺沥青混凝土。本次设计仅对受快速化改造的影响的照明设施进行改造、完善，包括相应的道路照明设计、供配电设计以及路灯防雷接地设计。

三、施工方法

①在五丫口大桥广州段引桥两侧辅道新建单臂路灯，布灯间距24米，灯臂长度1米，灯具安装高度7米，仰角0度，光源为60W半截光型LED灯。

②在中央绿化带两侧边沿2米新建单臂路灯，布灯间距45米，灯臂长度3.75米，灯具安装高度15米，仰角15度，光源为2*250W半截光型LED灯；待新建路灯通电之后，拆除中央绿化带现状路灯，该新建路灯为永久照明。

2

改造后道路横断面

③在平交路口、加宽段以及公交站区域通过采用3*250W 三火投光LED灯、9*250W 高杆LED灯或减小布灯间距和调整灯具仰角（小于15度）以适当提高此处的照度和均匀度。

⑵本工程拟采用高效、节能的LED光源、半截光型灯具。

⑶灯杆采用良好防护涂层的钢杆或铝合金杆，灯杆内外应采用热镀锌防腐处理后表面再进行彩色喷塑处理。

⑷新建路灯电源接顺原有路灯供电回路，照明主回路选用耐压等级为0.6/1kV的YJV电缆，接灯线接灯线均采用耐压不小于500V的RVV 3x2.5三芯软导线。

⑸路灯供电采用电缆分别穿管埋地敷设，在绿化道下穿HDPE75管，埋深0.7米，管线穿越车行道时应埋设在混凝土结构下，采用^100热镀锌钢管，过路管预留1～2根空管作备用，埋深不小于0.7m，电缆过路和分支处设电缆接线井。

照明工程

6.8.3.1 配管工程

(1) 作业条件：本工程电气管道为钢管及PVC管，因构筑物为钢筋混凝土结构形式，所以在施工时应及时配合土建的施工进度来完成安装工程。

(2) 一般要求

专人按图纸及有关规范要求对电气管路的出口定位，座标误差不超过50mm，同层标高误差不超过5mm；开关离门边200mm、同层误差不超过5mm；相近出口最小间距300mm。

PVC刚性塑料管采用套管连接，接头处除污除油，胶水质量施工前实测不准有粘性不足和过期结块。

埋管在砼中必须在底筋中间，弯头100－150mm处和水平间距1.5m处扎钢丝固定，登高处用6mm钢筋支撑；管进箱盒应顺直，φ50及以下管径钢管用纳子固定，丝口露出箱盒二牙、φ65及以上管径钢管用电焊点焊固定，露出箱盒30-50mm，管口加护圈保护；PVC刚性塑料管用专用卡子固定。

暗配管在土建施工时穿插进行，及时配合，防止遗漏和交叉迭加，保证自身质量和美观的同时，也促进土建施工的质量和进度。对于和其它专业在现场布置位置、走向发生碰撞应提前规划协调统一解决，使施工顺畅。

暗配管各部位发生的隐蔽工程应做好原始施工记录，并由工长检查验收后交甲方质量监督部门签字认可后，方可进行隐蔽施工。

钢管配管工程中，暗配管必须使用暗装附件，应选用钢板制成的冲压盒或点焊而成的焊接盒。暗配钢管工程中，所选用的灯位盒、开关（插座）盒等，应为镀锌制品，其壁厚不应小于1.2mm。钢管配管工程严禁使用塑料和木制品盒。

钢管进入现场前应检查，产品的技术文件应齐全并且有合格证，产品应符合国家颁发的现行技术标准。

钢管进入现场后，应进行外观检查，钢管应壁厚均匀，不应有折扁、裂缝、砂眼、塌陷及严重腐蚀等缺陷。

(3) 预制加工

A 管子的切割和套丝：钢管切割用钢锯或砂轮切割机，切割时将管子长度量准确，切割后应将管口刮铣光滑，无毛刺。采用套丝机或套丝扳套丝，套丝时用力应均匀，随套随浇冷却液，管径在20毫米以下时应两扳套成，管径在25毫米以上时应分三扳套成。

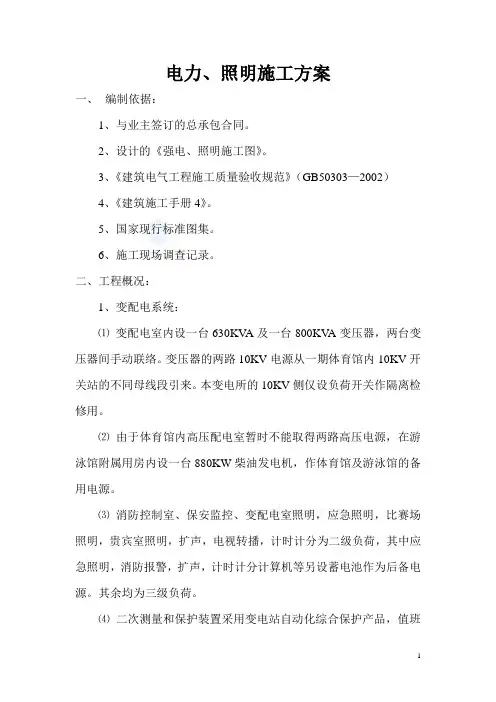

1 电力、照明施工方案

一、 编制依据：

1、与业主签订的总承包合同。

2、设计的《强电、照明施工图》。

3、《建筑电气工程施工质量验收规范》（GB50303—2002）

4、《建筑施工手册4》。

5、国家现行标准图集。

6、施工现场调查记录。

二、工程概况：

1、变配电系统：

⑴ 变配电室内设一台630KVA及一台800KVA变压器，两台变压器间手动联络。变压器的两路10KV电源从一期体育馆内10KV开关站的不同母线段引来。本变电所的10KV侧仅设负荷开关作隔离检修用。

⑵ 由于体育馆内高压配电室暂时不能取得两路高压电源，在游泳馆附属用房内设一台880KW柴油发电机，作体育馆及游泳馆的备用电源。

⑶ 消防控制室、保安监控、变配电室照明，应急照明，比赛场照明，贵宾室照明，扩声，电视转播，计时计分为二级负荷，其中应急照明，消防报警，扩声，计时计分计算机等另设蓄电池作为后备电源。其余均为三级负荷。

⑷ 二次测量和保护装置采用变电站自动化综合保护产品，值班

2 室内设综合保护测控台，并与一期体育馆综合保护控制中心联络。

2、配电系统：

⑴ 消防控制室、保安监控、变配电室照明，应急照明，比赛场照明，贵宾室照明，扩声，电视转播，计时计分等负荷均由不同变压器引出的双回路供电，在末端自动切换。其中应急照明，消防报警，扩声，计时计分计算机等另设蓄电池作为后备电源。

⑵ 低压配电线路采用WDZ—YJFE—0.6/1KV型辐照交联低烟无卤电缆（消防负荷采用WDZN—YJFE—0.6/1KV型辐照交联低烟无卤阻燃电缆）沿电缆沟或电缆托盘敷设。

3、设备安装：

⑴ 总配电箱和XL—21型箱落地安装；分配电箱挂墙或嵌墙安装，底边均距地1.5m；场边插座箱嵌墙安装，底边距地1.5m。

⑵ 插座暗装，一般插座底边距地0.3m（图中注明的除外）；开关暗装，底边距地1.3m（图中注明的除外）。
