烟雾报警器方案

《智能烟雾报警器安装施工方案》

一、项目背景

随着人们对消防安全的重视程度不断提高，智能烟雾报警器作为一种重要的消防设备，在各类建筑中得到了广泛的应用。智能烟雾报警器能够及时检测到烟雾并发出警报，为人们提供宝贵的逃生时间，有效减少火灾造成的损失。

本项目旨在为[具体建筑名称]安装智能烟雾报警器，提高该建筑的消防安全水平。该建筑为[建筑类型，如办公楼、商场、住宅等]，建筑面积为[具体面积]平方米，共有[具体楼层数]层。

二、施工步骤

1. 施工准备

（1）熟悉施工图纸和技术规范，了解智能烟雾报警器的安装要求和技术参数。

（2）准备施工所需的工具和材料，包括螺丝刀、电钻、电线、智能烟雾报警器等。

（3）对施工人员进行技术培训，确保施工人员掌握智能烟雾报警器的安装方法和注意事项。

2. 现场勘查

（1）对安装现场进行勘查，确定智能烟雾报警器的安装位置。安装位置应选择在容易产生烟雾的地方，如厨房、卧室、客厅等。

（2）检查安装现场的电源情况，确保有足够的电源供应智能烟雾报警器。

3. 安装智能烟雾报警器

（1）根据确定的安装位置，使用电钻在天花板上打孔。

（2）将智能烟雾报警器的底座固定在天花板上，使用螺丝刀拧紧螺丝。

（3）将智能烟雾报警器的主体安装在底座上，确保安装牢固。

（4）连接智能烟雾报警器的电源线，将电源线接入电源插座。

4. 调试智能烟雾报警器 （1）安装完成后，对智能烟雾报警器进行调试。按下测试按钮，检查智能烟雾报警器是否能够正常发出警报。

（2）检查智能烟雾报警器的灵敏度，调整灵敏度旋钮，使智能烟雾报警器能够在适当的烟雾浓度下发出警报。

5. 验收

（1）调试完成后，对智能烟雾报警器进行验收。检查智能烟雾报警器的安装位置是否正确，安装是否牢固，是否能够正常发出警报。

（2）填写验收报告，记录智能烟雾报警器的安装情况和验收结果。

三、材料清单

1. 智能烟雾报警器：[具体数量]个

2. 螺丝刀：[具体数量]把

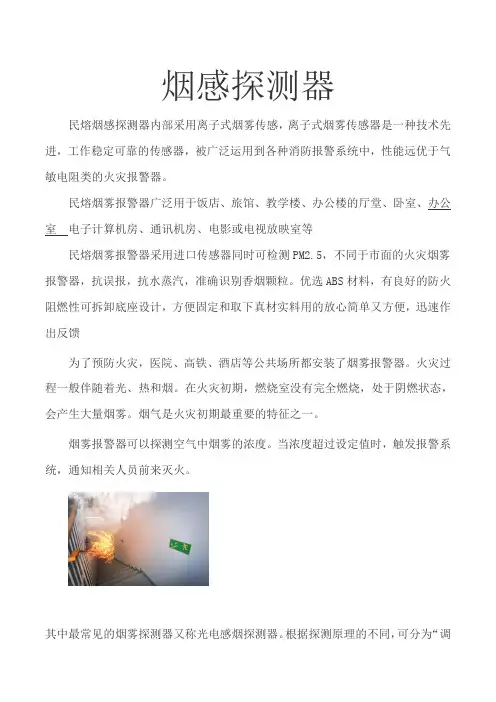

烟感探测器

民熔烟感探测器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。

民熔烟雾报警器广泛用于饭店、旅馆、教学楼、办公楼的厅堂、卧室、办公室 电子计算机房、通讯机房、电影或电视放映室等

民熔烟雾报警器采用进口传感器同时可检测PM2.5，不同于市面的火灾烟雾报警器，抗误报，抗水蒸汽，准确识别香烟颗粒。优选ABS材料，有良好的防火阻燃性可拆卸底座设计，方便固定和取下真材实料用的放心简单又方便，迅速作出反馈

为了预防火灾，医院、高铁、酒店等公共场所都安装了烟雾报警器。火灾过程一般伴随着光、热和烟。在火灾初期，燃烧室没有完全燃烧，处于阴燃状态，会产生大量烟雾。烟气是火灾初期最重要的特征之一。

烟雾报警器可以探测空气中烟雾的浓度。当浓度超过设定值时，触发报警系统，通知相关人员前来灭火。

其中最常见的烟雾探测器又称光电感烟探测器。根据探测原理的不同，可分为“调光器”和“像散”。首先，我们来谈谈“调光型”。探测器里有一个小的暗室。室内光线和自然光不能照进来，但烟雾可以进入。在黑暗的房间里，有一个发光元件和一个光敏元件。正常情况下，发光元件发出的光通过透镜照射光敏元件，探测器工作正常；

当火灾中产生大量烟雾时，烟雾进入发光元件和光敏元件之间。发光元件发出的光被烟雾颗粒阻挡后会衰减。当光敏元件检测到光强变化时，会触发报警。

“散光”的原理与“负光型”相似，但其感光元件不是与发光元件相对安装，而是倾斜一定角度。正常情况下，发光元件发出的光不会照射到感光元件上，但如果暗室里充满大量烟雾颗粒，光线会漫反射，照射下一个光敏元件，并触发报警。

MQ-2烟雾报警器的设计与实现

一、设计原理

MQ-2烟雾传感器是一种有机合成气体传感器，对于多种有机气体具有敏感响应。当烟雾浓度超过一定程度时，传感器的电阻值会发生变化，这一现象可通过检测电路转化为电信号输出，从而实现烟雾报警的功能。

二、设计流程

1.电路图设计

根据MQ-2传感器的特性，可以设计一个简单的电路，如图1所示。

其中，焊接了一个10K欧姆的稳压电阻器，用于保护传感器。

2.代码编写

通过Arduino微控制器来控制小型蜂鸣器和指示灯，并构建监测烟雾浓度的程序。代码如下：

void setup(){

pinMode(2,INPUT);//将A0模拟输入口设置为接收模拟信号模式，有两种模式，分别是输入和输出模式，由pinMode指定具体模式

pinMode(3,OUTPUT);//将3号IO口（第一个PWM口）设置为输出模式，即向外输出电平

pinMode(4,OUTPUT);//将4号IO口设置为输出模式，即向外输出电平

}

void loop(){ int val = analogRead(2);//读取A0口的模拟量，即通过A0口读取传感器输出的电压值

if(val>400){//当传感器输出电压值大于400，则报警，并点亮LED灯和蜂鸣器

digitalWrite(3,1);

digitalWrite(4,1);

delay(1000);//延迟1秒钟

digitalWrite(3,0);

digitalWrite(4,0);

delay(1000);//延迟1秒钟

}

delay(500);

}

三、实现过程

1.硬件部分

将MQ-2烟雾传感器、10K欧姆电阻器、电容、Arduino

UNO、小型蜂鸣器和LED灯连接如图2所示，其中预留了端口悬空，以供连接电源。

2.软件部分

在Arduino编程环境中编写上述代码，并上传到Arduino UNO控制器中。在烟雾探头烧烤若干分钟后，蜂鸣器响起并点亮红色LED灯，表示检测到烟雾。

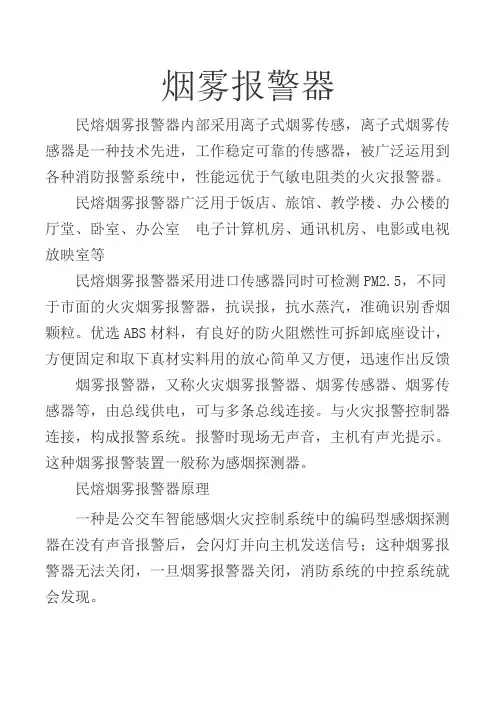

烟雾报警器

民熔烟雾报警器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。

民熔烟雾报警器广泛用于饭店、旅馆、教学楼、办公楼的厅堂、卧室、办公室 电子计算机房、通讯机房、电影或电视放映室等

民熔烟雾报警器采用进口传感器同时可检测PM2.5，不同于市面的火灾烟雾报警器，抗误报，抗水蒸汽，准确识别香烟颗粒。优选ABS材料，有良好的防火阻燃性可拆卸底座设计，方便固定和取下真材实料用的放心简单又方便，迅速作出反馈

烟雾报警器，又称火灾烟雾报警器、烟雾传感器、烟雾传感器等，由总线供电，可与多条总线连接。与火灾报警控制器连接，构成报警系统。报警时现场无声音，主机有声光提示。这种烟雾报警装置一般称为感烟探测器。

民熔烟雾报警器原理

一种是公交车智能感烟火灾控制系统中的编码型感烟探测器在没有声音报警后，会闪灯并向主机发送信号；这种烟雾报警器无法关闭，一旦烟雾报警器关闭，消防系统的中控系统就会发现。 第二，独立的烟雾探测器9V电池供电，如烟雾报警器在有声光时，这种烟雾报警器的闭合方法就是把里面的独立电源去掉。

三是开关量/继电器感烟探测器（多线感烟探测器/4线感烟探测器）主要用于与安防系统（防盗监控和防火卷帘系统等）相匹配，不能关闭此类烟雾报警器。

密封烟雾报警器也会发出警报

民熔烟雾报警的原理是当烟尘进入探测器，造成内部电流平衡（离子型）或红外接收信号异常（光电型）时，会产生报警信号。如果探测器被覆盖以防止烟雾进入，则不会检测到烟雾，也不会发出警报。

民熔烟雾报警器采用的传感器有 离子式和光电式。

离子传感器里有一个很小的放射源（放射性物质）。辐射能使附近的物质电离并形成电场。当烟雾进入时，电离物数量的变化会引起电场的变化。通过检测电场的变化可以检测出烟雾的存在。 光电传感器，是一束光传到接收端，正常接收端无法接收光，当有烟雾时由于折射、反射、散射，使接收器能接收光并发出信号。
