励磁系统故障处置预案

一、目的

为保障我单位励磁机设备在运行过程中发生火灾时，能够迅速、有效地进行应急处置，最大限度地减少人员伤亡和财产损失，特制定本预案。

二、适用范围

本预案适用于我单位励磁机设备在运行过程中出现的火灾事故。

三、火灾原因分析

1. 电气设备过载、短路、接触不良等引起的电气火灾。

2. 励磁机内部绝缘老化、损坏等引起的电气火灾。

3. 外部火源如明火、烟蒂等引起的火灾。

四、应急预案

（一）火灾预警

1. 加强设备巡检，及时发现设备异常情况。

2. 对励磁机进行定期维护保养，确保设备正常运行。

3. 设置火灾报警系统，及时发现火情。

（二）火灾应急处理

1. 初期火灾处理

- 发现火情后，立即启动火灾报警系统，通知现场人员。

- 现场人员应立即使用灭火器、灭火器材等进行初期灭火。

- 同时，立即通知消防部门。

2. 人员疏散

- 指挥人员组织人员有序疏散，确保人员安全。

- 疏散过程中，注意避免拥挤，确保通道畅通。

3. 应急物资使用

- 消防人员到达现场后，使用消防器材进行灭火。 - 如有需要，使用应急电源切断设备电源，防止火势蔓延。

（三）火灾后续处理

1. 现场保护

- 火灾扑灭后，对现场进行保护，防止二次火灾发生。

- 确保现场无明火、无隐患。

2. 事故调查

- 对火灾原因进行调查，查明事故原因。

- 对相关责任人进行责任追究。

3. 设备恢复

- 对损坏设备进行维修或更换，确保设备恢复正常运行。

五、应急组织机构及职责

（一）应急组织机构

1. 火灾应急指挥部

2. 灭火组

3. 人员疏散组

4. 通讯联络组

5. 事故调查组

（二）职责

1. 火灾应急指挥部负责指挥火灾应急处置工作。

2. 灭火组负责火灾扑救工作。

3. 人员疏散组负责人员疏散工作。

4. 通讯联络组负责信息传递工作。

5. 事故调查组负责火灾原因调查工作。 六、预案演练

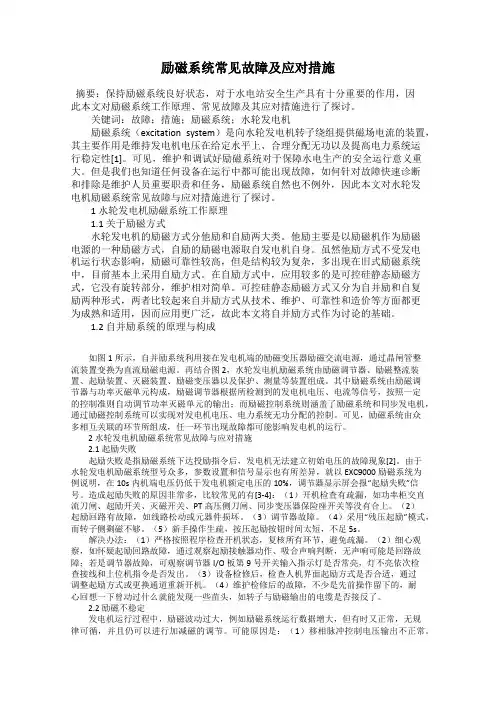

励磁系统常见故障及应对措施

摘要：保持励磁系统良好状态，对于水电站安全生产具有十分重要的作用，因此本文对励磁系统工作原理、常见故障及其应对措施进行了探讨。

关键词：故障；措施；励磁系统；水轮发电机

励磁系统（excitation system）是向水轮发电机转子绕组提供磁场电流的装置，其主要作用是维持发电机电压在给定水平上、合理分配无功以及提高电力系统运行稳定性[1]。可见，维护和调试好励磁系统对于保障水电生产的安全运行意义重大。但是我们也知道任何设备在运行中都可能出现故障，如何针对故障快速诊断和排除是维护人员重要职责和任务，励磁系统自然也不例外，因此本文对水轮发电机励磁系统常见故障与应对措施进行了探讨。

1 水轮发电机励磁系统工作原理

1.1 关于励磁方式

水轮发电机的励磁方式分他励和自励两大类。他励主要是以励磁机作为励磁电源的一种励磁方式，自励的励磁电源取自发电机自身。虽然他励方式不受发电机运行状态影响，励磁可靠性较高，但是结构较为复杂，多出现在旧式励磁系统中，目前基本上采用自励方式。在自励方式中，应用较多的是可控硅静态励磁方式，它没有旋转部分，维护相对简单。可控硅静态励磁方式又分为自并励和自复励两种形式，两者比较起来自并励方式从技术、维护、可靠性和造价等方面都更为成熟和适用，因而应用更广泛，故此本文将自并励方式作为讨论的基础。

1.2 自并励系统的原理与构成

如图1所示，自并励系统利用接在发电机端的励磁变压器励磁交流电源，通过晶闸管整流装置变换为直流励磁电源。再结合图2，水轮发电机励磁系统由励磁调节器、励磁整流装置、起励装置、灭磁装置、励磁变压器以及保护、测量等装置组成。其中励磁系统由励磁调节器与功率灭磁单元构成，励磁调节器根据所检测到的发电机电压、电流等信号，按照一定的控制准则自动调节功率灭磁单元的输出；而励磁控制系统则涵盖了励磁系统和同步发电机，通过励磁控制系统可以实现对发电机电压、电力系统无功分配的控制。可见，励磁系统由众多相互关联的环节所组成，任一环节出现故障都可能影响发电机的运行。

励磁系统故障的原因及处理

哎，这励磁系统故障可真是让人头疼啊！你说说，这好好的机器怎么就突然坏了呢？这可不是闹着玩儿的，要是不及时处理，那可是会影响到整个生产线的正常运行哦！那么，究竟是什么原因导致了励磁系统的故障呢？又该如何处理呢？别着急，我这就来给大家一一道来。

我们来说说励磁系统故障的原因。其实，导致励磁系统故障的原因有很多，比如说电源不稳定、电机本身的问题、励磁系统的损坏等等。这些原因看似五花八门，但其实归根结底，都是因为一个原因：电流不稳定。你看，电流不稳定就像是一个“捣蛋鬼”，时而大时而小，时而快时而慢，这样一来，励磁系统就难以正常工作了。所以，我们在处理励磁系统故障的时候，首先要做的就是检查电流是否稳定。

那么，如何检查电流是否稳定呢？这可是个技术活儿，得靠专业的设备和方法。一般来说，我们可以通过测量电压、电流、功率等参数来判断电流是否稳定。如果发现电流波动较大，那么就需要对电路进行排查，找出问题所在。这个过程可能会比较复杂，需要一定的专业知识和技能。不过，没关系，只要我们用心去学，总能掌握这门技艺的。

找到问题所在之后，我们就可以开始着手解决啦！解决励磁系统故障的方法有很多，具体要根据故障的性质和严重程度来选择。一般来说，我们可以采取以下几种方法：

1. 更换损坏的元件：如果励磁系统中某个元件损坏了，那么我们可以将其更换为新的元件，从而恢复系统的正常功能。

2. 调整电路参数：有时候，励磁系统故障可能是由于电路参数设置不合理导致的。这时候，我们可以尝试调整电路参数，使其达到最佳的工作状态。

3. 修复损坏的线路：如果励磁系统中的线路出现损坏，那么我们需要对其进行修复，使其重新连接起来。

4. 更新软件或硬件：有时候，励磁系统故障可能是由于软件或硬件版本过低导致的。这时候，我们可以尝试更新软件或硬件，以提高系统的稳定性和可靠性。

处理励磁系统故障需要我们具备一定的专业知识和技能。只有这样，我们才能迅速找到问题所在，并采取有效的措施予以解决。在这个过程中，我们还需要保持冷静和耐心，不能因为一时的急躁而导致问题更加严重。所以，大家在面对励磁系统故障时，一定要稳住心态，从容应对哦！

关于渔子溪#2机励磁运行异常的说明及处

理方案

渔子溪2号励磁装置A套CPU故障灯点亮，切为从套，B套为主正常运行，

励磁客户端报故障，数据全部为“0”，上位机未收到故障信号，重启后恢复正常。

根据上述现象，做如下几点说明： 1. 励磁客户端通讯故障，数据全部为“0”

一般地，造成励磁客户端通讯故障，数据为“0”的主要原因如下：

1.1 网线松动。工控机后的交换机与A套通讯网口间的网线松动容易造

成通讯中断，工控机里的励磁客户端数据全部为“0”；

1.2 调节器主CPU板松动。由于主CPU松动而造成的励磁调节器非正常

工作，此过程容易引起励磁客户端通讯中断；

1.3 主CPU板受较大干扰。调节器受到较大的干扰，造成其非正常工作，

进而容易引起通讯中断，励磁客户端数据全部为“0”。 2. A套CPU故障，自动切为从套，B套为主正常运行，上位机

未收到信号，待A套重启又复归正常

一般地，产生这种情况的主要原因有：

2.1 调节器通道存在板件松动；

2.2 调节器通道受到较大的干扰。正常运行时，造成调节器受到较大干

扰的主要有三个途径：

2.2.1 PT端电压采样。一般地励磁设计要求的两路机端PT均为独立PT，

但实际上可能存在励磁的PT端与调速、同期、保护等设备共用，会在PT二次侧

产生较大的谐波分量，这样一定程度上会对励磁采样造成干扰，严重的话引起调

节器非正常工作。为了防止这种情况，采取的一般是更换采样电容，由于此机组

的电容已经换过，无需再更换电容。

2.2.2 CT端开路。CT开路引起的过电压可能造成励磁调节器受大干扰而

非正常工作，这种情况应该尽量避免发生。

2.2.3 调节器工作电源。一般地励磁调节器要求的AC220V工作电源取自

UPS，而非机端。虽然AC220V取自机端可以避免励磁因厂用电掉电而停止工作的

情况，但其本身对励磁调节器来说并非有益：(1)空载升压时，待机组电压升至

调节器工作电压下限值时，容易引起内部元件频繁动作，减少励磁使用寿命；(2)
