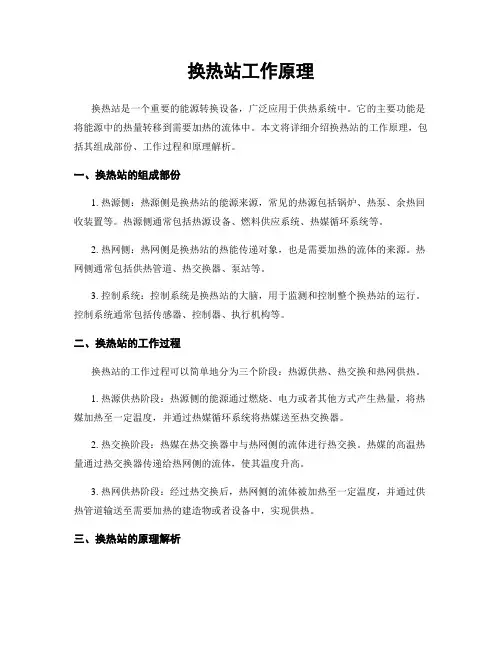

换热站工作原理

换热站工作原理

换热站是一个重要的能源转换设备，广泛应用于供热系统中。它的主要功能是将能源中的热量转移到需要加热的流体中。本文将详细介绍换热站的工作原理，包括其组成部份、工作过程和原理解析。

一、换热站的组成部份

1. 热源侧：热源侧是换热站的能源来源，常见的热源包括锅炉、热泵、余热回收装置等。热源侧通常包括热源设备、燃料供应系统、热媒循环系统等。

2. 热网侧：热网侧是换热站的热能传递对象，也是需要加热的流体的来源。热网侧通常包括供热管道、热交换器、泵站等。

3. 控制系统：控制系统是换热站的大脑，用于监测和控制整个换热站的运行。控制系统通常包括传感器、控制器、执行机构等。

二、换热站的工作过程

换热站的工作过程可以简单地分为三个阶段：热源供热、热交换和热网供热。

1. 热源供热阶段：热源侧的能源通过燃烧、电力或者其他方式产生热量，将热媒加热至一定温度，并通过热媒循环系统将热媒送至热交换器。

2. 热交换阶段：热媒在热交换器中与热网侧的流体进行热交换。热媒的高温热量通过热交换器传递给热网侧的流体，使其温度升高。

3. 热网供热阶段：经过热交换后，热网侧的流体被加热至一定温度，并通过供热管道输送至需要加热的建造物或者设备中，实现供热。

三、换热站的原理解析 换热站的工作原理基于热传导和能量守恒定律。具体来说，换热站通过热交换器将热源侧的高温热媒与热网侧的流体进行热交换，使热媒的热量传递给热网侧的流体。

在热交换器中，热媒和热网侧的流体通过不同的通道流动，实现热量的传递。通过热传导，热媒的高温热量会传递给热网侧的流体，使其温度升高。

为了保证换热效果，换热站通常采用高效的热交换器。热交换器的设计和选择需要考虑多种因素，包括流体的流量、温度差、换热面积等。合理的设计和选择可以提高换热效率，降低能源消耗。

控制系统在换热站中起着至关重要的作用。通过传感器实时监测热媒和热网侧的温度、压力等参数，控制器可以根据设定的参数进行自动调节。执行机构根据控制器的指令控制阀门、泵等设备的开关，实现对换热站的精确控制。

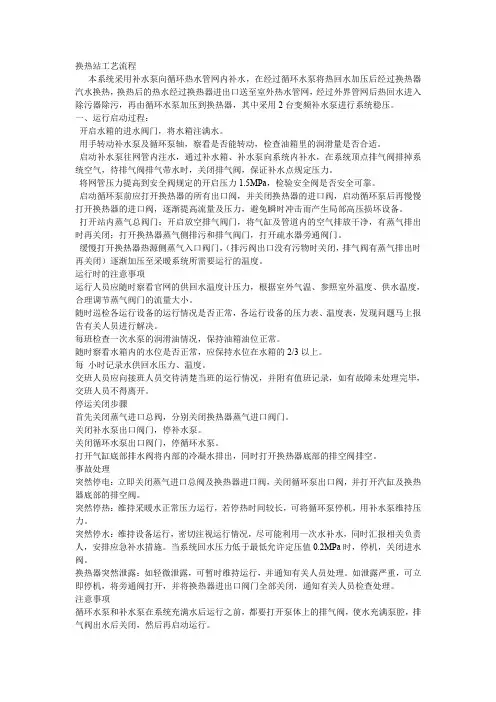

换热站工艺流程

本系统采用补水泵向循环热水管网内补水，在经过循环水泵将热回水加压后经过换热器汽水换热，换热后的热水经过换热器进出口送至室外热水管网，经过外界管网后热回水进入除污器除污，再由循环水泵加压到换热器，其中采用2台变频补水泵进行系统稳压。

一、运行启动过程：

开启水箱的进水阀门，将水箱注满水。

用手转动补水泵及循环泵轴，察看是否能转动，检查油箱里的润滑量是否合适。

启动补水泵往网管内注水，通过补水箱、补水泵向系统内补水，在系统顶点排气阀排掉系统空气，待排气阀排气带水时，关闭排气阀，保证补水点规定压力。

将网管压力提高到安全阀规定的开启压力1.5MPa，检验安全阀是否安全可靠。

启动循环泵前应打开换热器的所有出口阀，并关闭换热器的进口阀，启动循环泵后再慢慢打开换热器的进口阀，逐渐提高流量及压力，避免瞬时冲击而产生局部高压损坏设备。

打开站内蒸气总阀门；开启放空排气阀门，将气缸及管道内的空气排放干净，有蒸气排出时再关闭；打开换热器蒸气侧排污和排气阀门，打开疏水器旁通阀门。

缓慢打开换热器热源侧蒸气入口阀门，（排污阀出口没有污物时关闭，排气阀有蒸气排出时再关闭）逐渐加压至采暖系统所需要运行的温度。

运行时的注意事项

运行人员应随时察看官网的供回水温度计压力，根据室外气温、参照室外温度、供水温度，合理调节蒸气阀门的流量大小。

随时巡检各运行设备的运行情况是否正常，各运行设备的压力表、温度表，发现问题马上报告有关人员进行解决。

每班检查一次水泵的润滑油情况，保持油箱油位正常。

随时察看水箱内的水位是否正常，应保持水位在水箱的2/3以上。

每 小时记录水供回水压力、温度。

交班人员应向接班人员交待清楚当班的运行情况，并附有值班记录，如有故障未处理完毕，交班人员不得离开。

停运关闭步骤

首先关闭蒸气进口总阀，分别关闭换热器蒸气进口阀门。

关闭补水泵出口阀门，停补水泵。

关闭循环水泵出口阀门，停循环水泵。

换热站的工作原理

换热站是一个重要的热力设备，用于将能量从一个热源传递到另一个热源。它在供热系统中起着至关重要的作用，能够高效地传输热能，提供舒适的室内温度。下面将详细介绍换热站的工作原理。

一、概述

换热站是一个集中供热系统中的热力转换设备，通常由换热器、水泵、控制系统和管道组成。它通过热交换器将热源的热能传递给需要供热的区域，同时将冷却水或者冷凝水从用户处回收并传递回热源进行再次加热。

二、工作原理

1. 热源供热

换热站首先从热源（如锅炉或者热水锅炉）接收热水或者蒸汽。这些热水或者蒸汽通过管道输送到换热器。在换热器中，热水或者蒸汽与需要供热的冷却水或者冷凝水进行热交换。

2. 热交换

热水或者蒸汽通过换热器的管道流过，而冷却水或者冷凝水则通过换热器的另一侧管道流过。热交换器的设计使得热源的热能能够高效地传递给冷却水或者冷凝水，从而提供热量给用户。

3. 水泵循环

为了保证热交换的持续进行，换热站通常配备了水泵。水泵通过管道将冷却水或者冷凝水从用户处回收，并将其送回热源进行再次加热。水泵的工作使得冷却水或者冷凝水能够循环流动，保证了热能的传输。

4. 控制系统 换热站的工作还需要一个可靠的控制系统来监测和控制供热过程。控制系统可以根据室内温度的变化来调节水泵的运行速度，以保持室内温度在设定范围内稳定。

三、优势和应用

换热站具有以下优势和应用：

1. 高效能源利用：换热站能够高效地将热能传递给用户，提高能源利用效率，减少能源浪费。

2. 节约空间：换热站集中了供热系统的主要设备，减少了设备的占地面积。

3. 方便维护：换热站的设备集中在一个区域，方便维护和管理，减少了维护成本和工作量。

4. 广泛应用：换热站广泛应用于居民小区、工业园区、学校、医院等供热领域。

四、案例分析

以某小区供热系统为例，该小区采用换热站进行供热。换热站从锅炉房接收热水，通过换热器将热水与冷却水进行热交换，将热能传递给用户。同时，水泵将冷却水从用户处回收并送回锅炉房进行再次加热。控制系统监测室内温度变化，调节水泵的运行速度以保持室内温度稳定。这样，小区的居民就能够享受到舒适的供热服务。

换热站的工作原理

换热站是一种用于供热系统的重要设备，其工作原理是通过热交换器将热源和热负荷之间的热量传递。在供热系统中，热源通常是锅炉或热电厂，而热负荷则是需要供热的建筑物或工业生产过程。

换热站通常由热源侧、热负荷侧和控制系统组成。热源侧包括热源设备、泵和阀门等组件，热负荷侧包括热交换器、泵和阀门等组件，控制系统则负责监测和调节整个系统的运行。

热源侧的工作原理是将热源产生的热能传递到热负荷侧。首先，热源设备（如锅炉）产生热能，然后通过泵将热媒（如水或蒸汽）输送到热交换器。热交换器中的热媒与热源进行热交换，使热媒的温度升高。升温后的热媒再次通过泵被输送到热负荷侧。

热负荷侧的工作原理是将热负荷需要的热量从热媒中提取出来。热媒从热源侧输送到热负荷侧后，经过热交换器与热负荷进行热交换，使热媒的温度降低。降温后的热媒再次通过泵被输送回热源侧，进行循环。

控制系统起着监测和调节整个换热站运行的作用。它可以监测热媒的温度、流量和压力等参数，并根据设定的温度要求和负荷需求来自动调节泵和阀门的工作状态，以保证热源和热负荷之间的热量传递效果。

换热站的工作原理可以简单总结为：热源侧将热能输送到热负荷侧，热负荷侧将热量从热媒中提取出来，控制系统监测和调节整个系统的运行。通过这种方式，换热站能够实现热能的高效传递，满足建筑物和工业生产过程的供热需求。

需要注意的是，换热站的工作原理可能会因具体的供热系统而有所不同。不同的热源、热负荷和控制系统组件可能会导致工作原理的细节有所差异。因此，在实际应用中，需要根据具体的情况进行设计和调整，以确保换热站的正常运行和高效性能。 总之，换热站是供热系统中至关重要的设备，其工作原理是通过热交换器将热源和热负荷之间的热量传递。热源侧将热能输送到热负荷侧，热负荷侧将热量从热媒中提取出来，控制系统监测和调节整个系统的运行。通过这种方式，换热站能够实现热能的高效传递，满足建筑物和工业生产过程的供热需求。
