限流孔板

节流工作原理在充满单相连续流体的管道中，安装一个节流元件

（如孔板、喷嘴等）、当流体通过节流元件的节流孔时，流束形成局

部收缩，流速加快，动能增加，静压降低，在节流元件的前后产生一

个静压力差，即△P=P1－P2,若节流孔面积为F,流体的质量流量为

qm，体积流量qv，密度为ρ，则根据流动连续性原理和伯努利方程

可推导出压力差与流体流量之间的关系式：qm=qF(△Pρ)0.5式中α

是流量系数。由上述关系可知，如果节流孔面积和流体密度一定，则

流量与压力差的平方根成正比，即只要测出压差值，即可算出流量值，

节流装置就是根据这个原理测量流体流量的。通过测量流体流经

节流装置的前后压力降，可达到测量流量流量的目的，这种测量方法

是以伯努利定律和流体流动连续定律为基础的。限流孔板的基本原理

和节流孔板(降压)的基本原理完全一样。由于两者所起的作用和使用

条件不同，所以在考虑方法和计算精度亦有差异。

首先限流孔板非计量仪表，要求精度不高，可忽略某些影响因素。

如温度对管径和开口直径的影响，雷诺数对流量系数的影响等。限流

孔板只起降压限流作用。限流孔板上压力降是指永久压损。限流孔板

上的压力降比节流装置上的压力降大的多。亦就是在相同的流量条件

下，孔径比β的范围可扩展到0.05～0.75。

限流孔板设置在管道中用于限制流体的流量或降低流体的压力。

1一般用于如下几个方面：工艺物料需要降压且精度要求不高：工艺

要求调节阀上的压力降较大，而调节阀上的允许最大压力降达不到这

个要求时，可通过限流孔板降掉一部分压力，以减少调节阀上的压力

降，也可减少调节阀的磨损；流体需要小流量且有谁知道如何把氯气

中的水分降到10ppm以下连续通过的地方。如泵的冲洗管道、热备

用泵的旁通管道（低流量保护管道）、分析取样管等场所。需要降压

以减少噪声或磨损的地方，如放容系统。保证安全操作，如当压力降

较大的调节阀旁路采用球阀时，为防止旁路手动操作时泄压太快，可

采用限流孔板。2分类及选型要点2.1分类：限流孔板按孔板的开孔

数可分为单孔孔板和多孔孔板，按板的级数可分为单级孔板和多级孔

板。2.2选型要点：2.2.1气体、蒸汽。为避免使用限流孔板的管路

出现噎塞流，限流孔板后压力P2不能小于孔板前压力P1的55%，即

P2≥0.55P1因此当P2≤0.55P1时，不能用单级孔板，要选多级孔板。

而每板的前后压力比也应遵循：2.22液体a）当液体的压降小于或等

于2.5Mpa时，选择单板孔板。b)当液体压降大于2.5Mpa时,选择单

板孔板，且每块孔板的压降亦应小于2.5Mpa。2.3孔数的确定2.3.1

当管道公称通径DN≤150mm,采用单孔孔板；DN>150时，采用多孔孔

板。2.3.2多孔孔板的孔径（do）一般可选用12.5mm,20mm,25mm,40mm。

在计算多孔孔板时，首先按单孔孔板求出孔径（d）然后按下式求出

多孔孔板的孔数（N）N=d2/do2式中do多孔限流孔板的孔径（mm）。

合集下载

限流孔板的工艺计算

限流孔板的工艺计算

限流孔板计算表编制说明

PS323-03

—1—

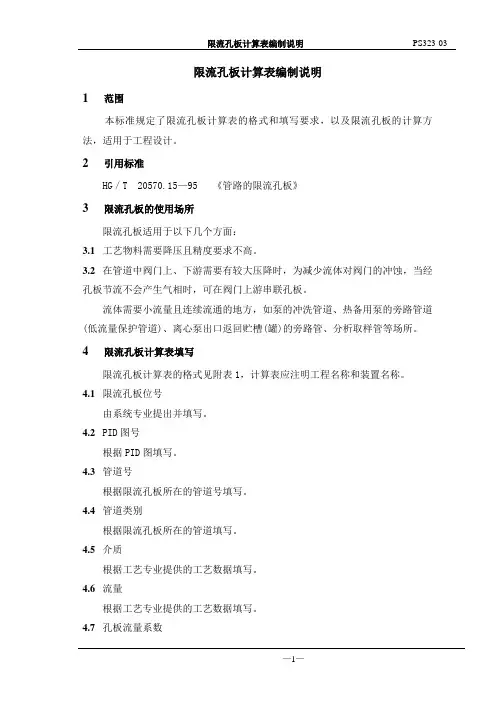

限流孔板计算表编制说明
