活塞式压缩机简介

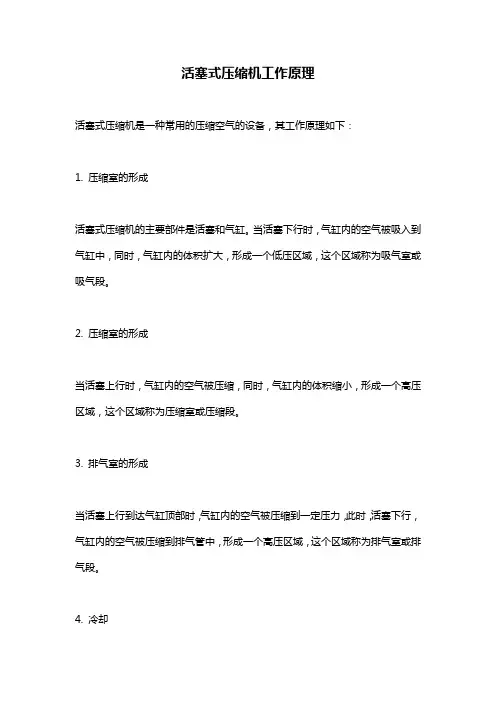

活塞式压缩机工作原理
活塞式压缩机是一种常用的压缩空气的设备，其工作原理如下：
1. 压缩室的形成
活塞式压缩机的主要部件是活塞和气缸。

当活塞下行时，气缸内的空气被吸入到气缸中，同时，气缸内的体积扩大，形成一个低压区域，这个区域称为吸气室或吸气段。

2. 压缩室的形成
当活塞上行时，气缸内的空气被压缩，同时，气缸内的体积缩小，形成一个高压区域，这个区域称为压缩室或压缩段。

3. 排气室的形成
当活塞上行到达气缸顶部时，气缸内的空气被压缩到一定压力，此时，活塞下行，气缸内的空气被压缩到排气管中，形成一个高压区域，这个区域称为排气室或排气段。

4. 冷却
在压缩过程中，气体的温度会升高，为了避免过热，需要对气体进行冷却。

冷却方式有两种：一种是通过外部冷却器对气体进行冷却，另一种是通过内部冷却器对气体进行冷却。

5. 润滑
活塞式压缩机需要对活塞和气缸进行润滑，以减少磨损和摩擦。

润滑方式有两种：一种是通过润滑油对活塞和气缸进行润滑，另一种是通过润滑剂对活塞和气缸进行润滑。

总之，活塞式压缩机的工作原理是通过活塞和气缸的运动，将气体压缩成高压气体，然后通过排气管排出。

在压缩过程中，需要进行冷却和润滑，以保证设备的正常运行。

活塞式制冷压缩机常见的三种类型
活塞式制冷压缩机是一种在制冷行业来说较为常用的冷水机组，但是对于活塞式制冷压缩机的具体分类大家却知道的较为少见，因此兆雪小柯就为您总结一些活塞式制冷压缩机的具体分类来为您详细介绍一下这些基本的产品知识。

在工业制冷行业，比较常用的制冷压缩机有螺杆式、活塞式和离心式之分。

活塞式压缩机多用于箱体密封式结构的冷水机(称为水冷箱式冷水机)，该压缩机按照密封型式分为全封闭式、半封闭式和开启式三种。

1、开启式压缩机：它的特点是由轴的动力输入端伸出机体，用联轴器或皮带轮等传动装置与电动机联接。

曲轴伸出机体处用轴封装置加以密封。

由于轴封装置不可能实现完全的密封，冷水机内制冷剂及润滑油的泄漏和外界空气的渗入是不可避免的。

因此，这种压缩机不宜用于充灌量小，且不设空气分离器的小型自动化工业制冷冷水机。

2、半封闭式压缩机：它的特点是机体和电动机壳体采用螺栓联接，用密封垫片密封，从而形成一个密闭的机身。

电动机直接装于压缩机的曲轴上。

这种压缩机的密封性比开启式的好，可减少甚至避免渗漏。

3、全封闭式压缩机：它的特点是机体和电动机共同装于一个封闭的壳体内，壳体接缝处采用焊接。

从外观上看，只有吸气、排气接管和电动机的接线柱，这种压缩机的密封性是最好的。

不管是采用哪种形式的活塞式制冷压缩机，这种冷水机我们可以统称为活塞式冷水机，也是目前各行业最为常用的机型之一。

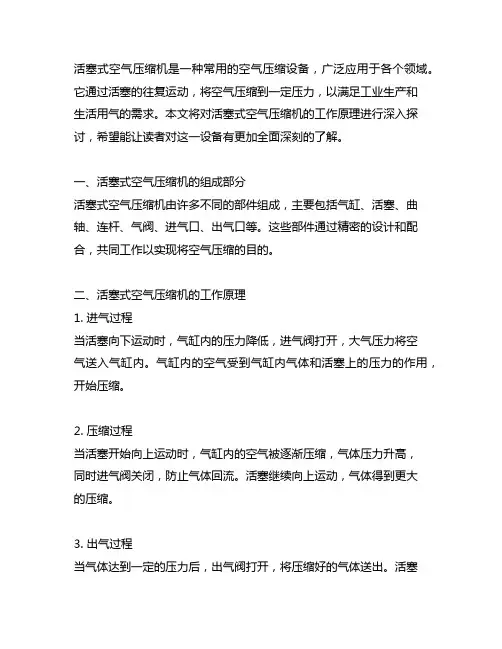

活塞式空气压缩机是一种常用的空气压缩设备，广泛应用于各个领域。

它通过活塞的往复运动，将空气压缩到一定压力，以满足工业生产和生活用气的需求。

本文将对活塞式空气压缩机的工作原理进行深入探讨，希望能让读者对这一设备有更加全面深刻的了解。

一、活塞式空气压缩机的组成部分活塞式空气压缩机由许多不同的部件组成，主要包括气缸、活塞、曲轴、连杆、气阀、进气口、出气口等。

这些部件通过精密的设计和配合，共同工作以实现将空气压缩的目的。

二、活塞式空气压缩机的工作原理1. 进气过程当活塞向下运动时，气缸内的压力降低，进气阀打开，大气压力将空气送入气缸内。

气缸内的空气受到气缸内气体和活塞上的压力的作用，开始压缩。

2. 压缩过程当活塞开始向上运动时，气缸内的空气被逐渐压缩，气体压力升高，同时进气阀关闭，防止气体回流。

活塞继续向上运动，气体得到更大的压缩。

3. 出气过程当气体达到一定的压力后，出气阀打开，将压缩好的气体送出。

活塞再次开始向下运动，气缸内的压力再次降低，出气阀关闭，同时进气阀打开，准备开始下一轮的压缩循环。

三、活塞式空气压缩机的优点和应用活塞式空气压缩机具有结构简单、制造成本低、压缩比大等优点，因此在各个行业都有广泛的应用。

特别是在制药、化工、建筑、采矿等领域，活塞式空气压缩机是不可缺少的重要设备。

四、活塞式空气压缩机的维护和注意事项1. 定期更换润滑油，保持润滑系统的正常运转。

2. 定期清洗进气过滤器，防止进气口被灰尘或杂质堵塞。

3. 注意保持压缩机周围的通风良好，避免过热影响设备的正常工作。

4. 定期检查活塞、活塞环、气缸等部件的磨损情况，及时更换磨损严重的部件。

五、总结通过本文对活塞式空气压缩机的工作原理进行简要介绍，我们可以了解到这一设备的工作原理和优点，以及日常维护和注意事项。

活塞式空气压缩机在现代工业生产中扮演着非常重要的角色，希望通过更多人对其工作原理的了解，能够更好地推动其在各个领域的应用和发展。

第二章活塞式压缩机第一节活塞式压缩机的工作原理、主要参数及其性能指标一、活塞式压缩机的实际循环和压缩过程活塞式压缩机的实际循环是一个复杂的循环过程。

一般采用示功仪测量气缸内气体体积和压力的变化曲线—示功图来加以分析，见图2-1图2-1 实际示功图单级压缩机的主要工作机构包括：气缸、活塞，进气阀与排气阀（均为自动开启和关闭的单向阀）。

当活塞向右运动时（假定气缸为卧置），进气阀在阀外气体压力作用下打开，气体进入气缸。

当活塞向左运动时，进气阀关闭，气体被压缩，当气体压力高于排气阀外的压力时，排气阀打开，将气体排出。

由于压缩机在压缩过程终了时，不允许活塞与气缸盖发生撞击，实际上活塞与气缸盖间保留着一个安装间隙。

当排气过程结束以后，活塞开始返回行程，气缸容积逐渐扩大，残留在缸内的高压气体开始膨胀，当缸内气体压力降至低于进气压力时，进气阀打开，开始了下一个循环的进气过程。

活塞每往复运动一次，都重复着气体膨胀—进气—压缩—排气四个过程。

整个循环过程中，1—2和3—4可以视为热力学过程，其它过程可以当作为气体流动过程。

活塞式压缩机的余隙容积,包括：活塞在内外止点处，活塞端面与气缸盖之间的间隙，以及气缸内壁与活塞端面至第一道活塞环间的环形间隙、气缸容积至气阀阀片间的整个通道容积。

这些间隙的存在使得缸内气体无法排净。

吸气之前余隙容积内的高压气体又要先行膨胀，实际上等于减少了吸气量，降低了气缸利用率。

因此要求余隙容积尽量小一些，但又不能太小，否则由于热膨胀和受力拉伸作用，活塞和活塞杆将发生撞缸事故。

由于气流通道和气阀存在一定阻力，所以气流通过时必然产生阻力损失，因此汽缸内的压力比入口管道内气体压力（又称名义吸入压力）要低，吸入阀从开始开启到全开还要克服较大的局部阻力，图中点4为吸入阀开始开启，点5对应吸入阀全开。

同理，气缸内实际排气压力应高于排出管道气体压力（又称名义排出压力），排出阀在点2处增加了局部阻力。

示功图上吸入线和排出线呈波浪状，是由于气流速度随活塞速度以及阀片的惯性振动而变化，导致阻力损失不稳定而产生的。

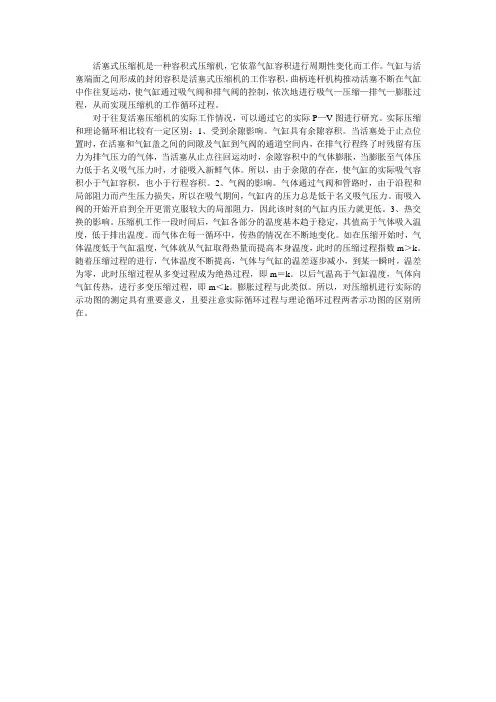

活塞式压缩机是一种容积式压缩机，它依靠气缸容积进行周期性变化而工作。

气缸与活塞端面之间形成的封闭容积是活塞式压缩机的工作容积，曲柄连杆机构推动活塞不断在气缸中作往复运动，使气缸通过吸气阀和排气阀的控制，依次地进行吸气—压缩—排气—膨胀过程，从而实现压缩机的工作循环过程。

对于往复活塞压缩机的实际工作情况，可以通过它的实际P—V图进行研究。

实际压缩和理论循环相比较有一定区别：1、受到余隙影响。

气缸具有余隙容积。

当活塞处于止点位置时，在活塞和气缸盖之间的间隙及气缸到气阀的通道空间内，在排气行程终了时残留有压力为排气压力的气体，当活塞从止点往回运动时，余隙容积中的气体膨胀，当膨胀至气体压力低于名义吸气压力时，才能吸入新鲜气体。

所以，由于余隙的存在，使气缸的实际吸气容积小于气缸容积，也小于行程容积。

2、气阀的影响。

气体通过气阀和管路时，由于沿程和局部阻力而产生压力损失，所以在吸气期间，气缸内的压力总是低于名义吸气压力。

而吸入阀的开始开启到全开更需克服较大的局部阻力，因此该时刻的气缸内压力就更低。

3、热交换的影响。

压缩机工作一段时间后，气缸各部分的温度基本趋于稳定，其值高于气体吸入温度，低于排出温度。

而气体在每一循环中，传热的情况在不断地变化。

如在压缩开始时，气体温度低于气缸温度，气体就从气缸取得热量而提高本身温度，此时的压缩过程指数m＞k。

随着压缩过程的进行，气体温度不断提高，气体与气缸的温差逐步减小，到某一瞬时，温差为零，此时压缩过程从多变过程成为绝热过程，即m＝k。

以后气温高于气缸温度，气体向气缸传热，进行多变压缩过程，即m＜k。

膨胀过程与此类似。

所以，对压缩机进行实际的示功图的测定具有重要意义，且要注意实际循环过程与理论循环过程两者示功图的区别所在。

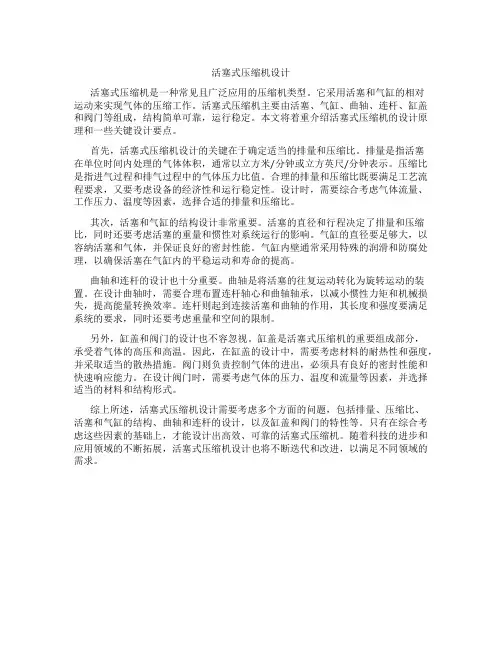

活塞式压缩机设计活塞式压缩机是一种常见且广泛应用的压缩机类型。

它采用活塞和气缸的相对运动来实现气体的压缩工作。

活塞式压缩机主要由活塞、气缸、曲轴、连杆、缸盖和阀门等组成，结构简单可靠，运行稳定。

本文将着重介绍活塞式压缩机的设计原理和一些关键设计要点。

首先，活塞式压缩机设计的关键在于确定适当的排量和压缩比。

排量是指活塞在单位时间内处理的气体体积，通常以立方米/分钟或立方英尺/分钟表示。

压缩比是指进气过程和排气过程中的气体压力比值。

合理的排量和压缩比既要满足工艺流程要求，又要考虑设备的经济性和运行稳定性。

设计时，需要综合考虑气体流量、工作压力、温度等因素，选择合适的排量和压缩比。

其次，活塞和气缸的结构设计非常重要。

活塞的直径和行程决定了排量和压缩比，同时还要考虑活塞的重量和惯性对系统运行的影响。

气缸的直径要足够大，以容纳活塞和气体，并保证良好的密封性能。

气缸内壁通常采用特殊的润滑和防腐处理，以确保活塞在气缸内的平稳运动和寿命的提高。

曲轴和连杆的设计也十分重要。

曲轴是将活塞的往复运动转化为旋转运动的装置。

在设计曲轴时，需要合理布置连杆轴心和曲轴轴承，以减小惯性力矩和机械损失，提高能量转换效率。

连杆则起到连接活塞和曲轴的作用，其长度和强度要满足系统的要求，同时还要考虑重量和空间的限制。

另外，缸盖和阀门的设计也不容忽视。

缸盖是活塞式压缩机的重要组成部分，承受着气体的高压和高温。

因此，在缸盖的设计中，需要考虑材料的耐热性和强度，并采取适当的散热措施。

阀门则负责控制气体的进出，必须具有良好的密封性能和快速响应能力。

在设计阀门时，需要考虑气体的压力、温度和流量等因素，并选择适当的材料和结构形式。

综上所述，活塞式压缩机设计需要考虑多个方面的问题，包括排量、压缩比、活塞和气缸的结构、曲轴和连杆的设计，以及缸盖和阀门的特性等。

只有在综合考虑这些因素的基础上，才能设计出高效、可靠的活塞式压缩机。

随着科技的进步和应用领域的不断拓展，活塞式压缩机设计也将不断迭代和改进，以满足不同领域的需求。

博学笃行自强不息
活塞式压缩机
活塞式压缩机是一种常见的压缩机类型，它使用活塞来产生压缩气体。

它由一个活塞和一个活塞杆组成，活塞在一个气缸内往复运动。

当活塞向下运动时，在活塞上方的气体被吸入气缸内，当活塞向上
运动时，在活塞下方的气体被压缩。

活塞式压缩机主要有两种类型：单级和多级。

单级活塞式压缩机将
气体压缩到一定程度，而多级活塞式压缩机在多个气缸之间进行连
续的压缩，最终将气体压缩到所需的压力。

活塞式压缩机常用于工业和商业领域，用于压缩空气、制冷剂和其
他气体的压缩。

它们通常具有较高的功率和压缩比，适用于需要大
量气体压缩的应用。

然而，它们的工作过程相对较慢，噪音较大，
并且需要定期的维护和润滑。

1。

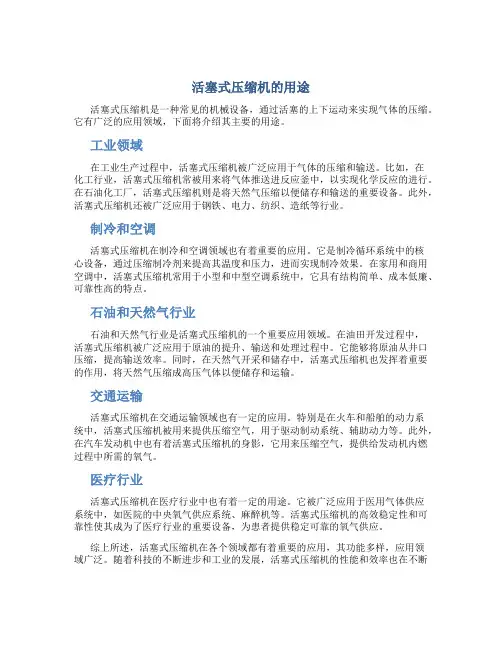

活塞式压缩机的用途活塞式压缩机是一种常见的机械设备，通过活塞的上下运动来实现气体的压缩。

它有广泛的应用领域，下面将介绍其主要的用途。

工业领域在工业生产过程中，活塞式压缩机被广泛应用于气体的压缩和输送。

比如，在化工行业，活塞式压缩机常被用来将气体推送进反应釜中，以实现化学反应的进行。

在石油化工厂，活塞式压缩机则是将天然气压缩以便储存和输送的重要设备。

此外，活塞式压缩机还被广泛应用于钢铁、电力、纺织、造纸等行业。

制冷和空调活塞式压缩机在制冷和空调领域也有着重要的应用。

它是制冷循环系统中的核心设备，通过压缩制冷剂来提高其温度和压力，进而实现制冷效果。

在家用和商用空调中，活塞式压缩机常用于小型和中型空调系统中，它具有结构简单、成本低廉、可靠性高的特点。

石油和天然气行业石油和天然气行业是活塞式压缩机的一个重要应用领域。

在油田开发过程中，活塞式压缩机被广泛应用于原油的提升、输送和处理过程中。

它能够将原油从井口压缩，提高输送效率。

同时，在天然气开采和储存中，活塞式压缩机也发挥着重要的作用，将天然气压缩成高压气体以便储存和运输。

交通运输活塞式压缩机在交通运输领域也有一定的应用。

特别是在火车和船舶的动力系统中，活塞式压缩机被用来提供压缩空气，用于驱动制动系统、辅助动力等。

此外，在汽车发动机中也有着活塞式压缩机的身影，它用来压缩空气，提供给发动机内燃过程中所需的氧气。

医疗行业活塞式压缩机在医疗行业中也有着一定的用途。

它被广泛应用于医用气体供应系统中，如医院的中央氧气供应系统、麻醉机等。

活塞式压缩机的高效稳定性和可靠性使其成为了医疗行业的重要设备，为患者提供稳定可靠的氧气供应。

综上所述，活塞式压缩机在各个领域都有着重要的应用，其功能多样，应用领域广泛。

随着科技的不断进步和工业的发展，活塞式压缩机的性能和效率也在不断提高，将会有更多的新应用场景出现。

它作为一种核心设备，为各行各业提供了有效的气体压缩解决方案。

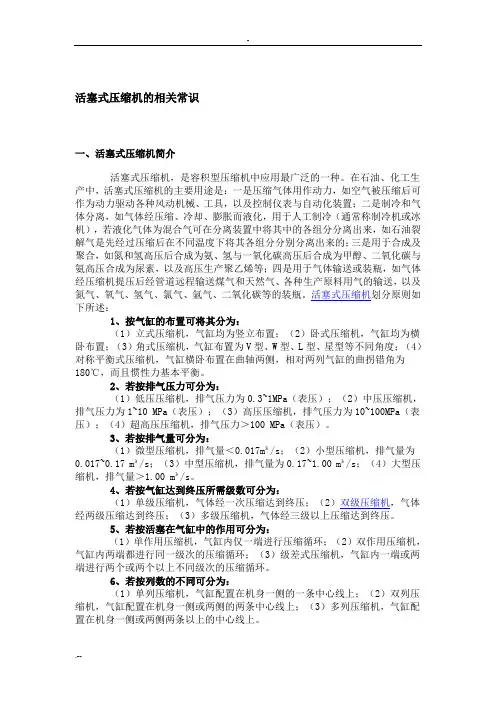

活塞式压缩机的相关常识一、活塞式压缩机简介活塞式压缩机，是容积型压缩机中应用最广泛的一种。

在石油、化工生产中，活塞式压缩机的主要用途是：一是压缩气体用作动力，如空气被压缩后可作为动力驱动各种风动机械、工具，以及控制仪表与自动化装置；二是制冷和气体分离，如气体经压缩、冷却、膨胀而液化，用于人工制冷（通常称制冷机或冰机），若液化气体为混合气可在分离装置中将其中的各组分分离出来，如石油裂解气是先经过压缩后在不同温度下将其各组分分别分离出来的；三是用于合成及聚合，如氮和氢高压后合成为氨、氢与一氧化碳高压后合成为甲醇、二氧化碳与氨高压合成为尿素，以及高压生产聚乙烯等；四是用于气体输送或装瓶，如气体经压缩机提压后经管道远程输送煤气和天然气、各种生产原料用气的输送，以及氮气、氧气、氢气、氯气、氩气、二氧化碳等的装瓶。

活塞式压缩机划分原则如下所述：1、按气缸的布置可将其分为：（1）立式压缩机，气缸均为竖立布置；（2）卧式压缩机，气缸均为横卧布置；（3）角式压缩机，气缸布置为V型、W型、L型、星型等不同角度；（4）对称平衡式压缩机，气缸横卧布置在曲轴两侧，相对两列气缸的曲拐错角为180℃，而且惯性力基本平衡。

2、若按排气压力可分为：（1）低压压缩机，排气压力为0.3~1MPa（表压）；（2）中压压缩机，排气压力为1~10 MPa（表压）；（3）高压压缩机，排气压力为10~100MPa（表压）；（4）超高压压缩机，排气压力＞100 MPa（表压）。

3、若按排气量可分为：（1）微型压缩机，排气量＜0.017m³/s；（2）小型压缩机，排气量为0.017~0.17 m³/s；（3）中型压缩机，排气量为0.17~1.00 m³/s；（4）大型压缩机，排气量＞1.00 m³/s。

4、若按气缸达到终压所需级数可分为：（1）单级压缩机，气体经一次压缩达到终压；（2）双级压缩机，气体经两级压缩达到终压；（3）多级压缩机，气体经三级以上压缩达到终压。

活塞式压缩机作用是什么活塞式压缩机是一种常见的压缩机类型，它通过活塞的往复运动来压缩气体或液体。

这种压缩机广泛应用于各个行业，例如制冷、空调、石油化工等领域。

那么活塞式压缩机的作用是什么呢？本文将从工作原理、应用场景和特点三个方面进行解析。

首先，活塞式压缩机的作用是通过压缩气体或液体来提高其压力和温度。

活塞在缸体内做往复运动，从而实现气体或液体的压缩。

具体来说，当活塞向下运动时，缸内的气体或液体被吸入；当活塞向上运动时，气体或液体被压缩并排出。

通过这种方式，活塞式压缩机将气体或液体的体积减小，从而提高了压力。

活塞式压缩机在制冷和空调领域有着广泛的应用。

在制冷循环中，活塞式压缩机扮演着压缩制冷剂的角色。

当制冷剂通过蒸发器吸收热量后，需要通过压缩来提高其温度和压力，从而能够释放热量。

而活塞式压缩机正是起到了这样的作用，将制冷剂压缩后送至冷凝器，使其能够释放出更多的热量。

在空调中，活塞式压缩机同样将空气压缩后送至冷凝器，实现了空气的冷却和除湿。

此外，活塞式压缩机还常被应用于石油化工领域。

在石油炼制过程中，原油需要通过压缩来提高其密度，便于储存和运输。

活塞式压缩机在这一过程中起到至关重要的作用，通过对原油进行压缩，将其体积减小，便于后续处理。

而在石油化工生产中，活塞式压缩机还可用于气体的压缩，以满足生产过程中对压缩气体的需求。

活塞式压缩机有着以下几个特点。

首先，由于其结构简单，制造和维护成本相对较低。

其次，活塞式压缩机在工作时具有较高的效率，能够快速将气体或液体压缩。

此外，由于其工作原理的特殊性，使得活塞式压缩机在高压力的工作条件下表现出色，能够适应各种复杂的工作环境。

综上所述，活塞式压缩机通过活塞的往复运动来压缩气体或液体，提高其压力和温度。

它在制冷、空调、石油化工等领域具有广泛的应用，能够满足不同工况下的压缩需求。

活塞式压缩机具有结构简单、高效率和适应性强的特点，是一种非常实用的压缩机类型。

活塞式压缩机设计活塞式压缩机简介活塞式压缩机的工作是气缸、气阀和在气缸中作往复运动的活塞所构成的工作容积不断变化来完成。

如果不考虑活塞式压缩机实际工作中的容积损失和能量损失（即理想工作过程），则活塞式压缩机曲轴每旋转一周所完成的工作，可分为吸气、压缩和排气过程。

吸气过程活塞从上止点开始向右移动，排气阀（片）关闭，吸气阀（片）打开，在压力下吸入制冷剂气；压缩过程活塞从下止点向上运动，吸、排汽阀处于关闭状态，气体在密闭的气缸中被压缩，由于气缸容积逐渐缩小，则压力、温度逐渐升高直至气缸内气体压力与排气压力相等。

压缩过程一般被看作是等熵过程。

排气过程活塞继续向上移动，致使气缸内的气体压力大于排气压力，则排气阀开启，气缸内的气体在活塞的推动下等压排出气缸进入排气管道，直至活塞运动到上止点。

此时由于排气阀弹簧力和阀片本身重力的作用，排气阀关闭排气结束。

至此，压缩机完成了一个由吸气、压缩和排气三个过程组成的工作循环。

此后，活塞又向下运动，重复上述三个过程，如此周而复始地进行循环。

这就是活塞式制冷压缩机的理想工作过程与原理。

活塞式制冷压缩机基本构造活塞式制冷压缩机主要由机体、曲轴、连杆、活塞组、阀门、轴封、油泵、能量调节装置、油循环系统等部件组成。

机体机体：包括汽缸体和曲轴箱两部分，一般采用高强度灰铸铁（HT20-40）铸成一个整体。

它是支承汽缸套、曲轴连杆机构及其它所有零部件重量并保证各零部件之间具有正确的相对位置的本体。

汽缸采用汽缸套结构，安装在汽缸体上的缸套座孔中，便于当汽缸套磨损时维修或更换。

因而结构简单，检修方便。

曲轴曲轴：曲轴是活塞式制冷压缩机的主要部件之一，传递着压缩机的全部功率。

其主要作用是将电动机的旋转运动通过连杆改变为活塞的往复直线运动。

曲轴在运动时，承受拉、压、剪切、弯曲和扭转的交变复合负载，工作条件恶劣，要求具有足够的强度和刚度以及主轴颈与曲轴销的耐磨性。

故曲轴一般采用40、45或50号优质碳素钢锻造，但现在已广泛采用球墨铸铁（如QT50－1.5与QT60－2等）铸造。

活塞式制冷压缩机工作原理活塞式制冷压缩机是一种常见的制冷设备，主要用于压缩和循环制冷剂，实现制冷的目的。

其工作原理可以概括为以下几个步骤：1. 吸气阶段：活塞下行，使气缸内的容积增大。

此时，由于气缸内压力较低，制冷剂会被外部压力推动从低压侧进入活塞压缩机的气缸内。

2. 压缩阶段：活塞上行，将气缸内的容积逐渐减小。

这个过程中，气体分子的间距变得更近，相互之间的碰撞增加，从而使气体的温度和压力上升。

3. 排气阶段：当气缸内的压力增加到一定程度时，高压侧开启排气阀，活塞下行，使气缸内的压力得以释放。

在这个过程中，制冷剂被推送出活塞压缩机的气缸。

4. 吸液阶段：活塞下行，使气缸内的容积增大，低压侧开启进液阀。

此时，制冷剂会通过进液阀从蒸发器中流入活塞压缩机的气缸内。

以上为一个完整的循环，接下来活塞会继续上行，进入下一个压缩循环。

活塞式制冷压缩机的工作原理可以简单分为压缩和排气两个过程。

在压缩过程中，活塞上行，气缸内的制冷剂被压缩成高温高压气体。

在排气过程中，通过排气阀将气缸内的高温高压气体排出。

活塞式制冷压缩机的工作原理还涉及到进液和吸气两个过程。

在吸气过程中，活塞下行，气缸内的制冷剂低压进入气缸。

在进液过程中，活塞下行，气缸内的制冷剂通过进液阀进入气缸。

活塞式制冷压缩机的工作原理可以通过数学模型来描述。

根据理想气体状态方程，可以得到活塞压缩机的压力-体积关系及压力-温度关系。

这些关系式可以用来计算活塞压缩机的性能参数，如压缩比、制冷量及功率消耗等。

总结来说，活塞式制冷压缩机通过不断的吸气、压缩、排气和进液过程，将低压制冷剂压缩成高温高压气体，从而实现制冷效果。

通过控制压缩机的工作参数，可以实现制冷的调节和控制。

活塞式压缩机与往复式压缩机区别在哪活塞式压缩机和往复式压缩机是常见的压缩机类型，它们在工业生产中发挥着重要的作用。

虽然两者都是通过活塞运动来完成压缩过程，但它们在结构和工作原理上存在一些显著的区别。

首先，活塞式压缩机是一种通过往复运动的活塞来完成气体压缩的设备。

活塞在气缸内上下运动，使气体被压缩。

而往复式压缩机也是通过活塞往复运动实现气体的压缩。

两者在这一点上很相似，但是它们的具体结构和工作原理有所不同。

活塞式压缩机主要由气缸、活塞、连杆和曲轴等部分组成。

气缸通常是一根中空的金属管，固定在压缩机的外壳中。

活塞则是在气缸内上下运动的密封元件，密封气缸的高压和低压侧。

活塞通过连杆与曲轴连接，当曲轴旋转时，活塞会跟着往复运动。

在运动过程中，气体会被吸入气缸，然后通过活塞的运动被压缩。

往复式压缩机的结构相对简单，主要由气缸、活塞和连杆组成。

不同于活塞式压缩机，往复式压缩机没有曲轴，活塞直接通过连杆运动。

在往复运动的过程中，气体被吸入气缸并被压缩，然后被排出。

除了结构上的差异，活塞式压缩机和往复式压缩机在工作原理上也存在一些不同之处。

活塞式压缩机在气缸内的压缩腔体中实现气体的压缩，气缸内部由于活塞的运动形成高压和低压两个区域，从而实现气体的压缩。

而往复式压缩机则是通过活塞在运动的过程中改变气缸内气体的体积，从而实现气体的压缩。

此外，活塞式压缩机由于有曲轴的存在，可以通过调整曲轴的转动来控制压缩机的工作速度和压缩比。

而往复式压缩机则没有曲轴，因此调整工作速度和压缩比的方式有所不同。

综上所述，活塞式压缩机和往复式压缩机在结构和工作原理上存在一些差异。

活塞式压缩机通过活塞的往复运动实现气体的压缩，而往复式压缩机则是通过活塞直接运动实现气体的压缩。

两者具有各自的特点和应用领域，在不同的工业生产中发挥着重要的作用。

活塞式制冷压缩机第一节活塞式压缩机概述一、压缩机分类1、1、按使用的工质分类分为氨压缩机、氟利昂压缩机、异丁烷压缩机等。

2、2、按气缸布置方式分类分为卧式、直立式和角度式三种类型。

如图2-1所示。

3、3、按压缩机的密封方式分类分为开启式和封闭式两大类。

4、4、按制冷量的大小分类配用电动机功率不小于0.37kW、气缸直径小于70mm的压缩机为小型活塞式制冷压缩机；气缸直径为70~170mm的压缩机为中型活塞式制冷压缩机。

5、5、按气体压缩的级数分类分为单级压缩和多级(一般为两级)压缩制冷压缩机。

如果有一台压缩机来实现两级压缩，则又称为单机双级制冷压缩机。

6、6、按活塞行程分类分为短行程和长行程两种。

二、压缩机的型号及基本参数按GB10871－1989规定，小型活塞式单级制冷压缩机的型号表示如下：开启式压缩机的基本参数规定：气缸直径为60mm、转速范围为600~1500r/min。

半封闭式压缩机基本参数规定：气缸直径为30mm\40mm\50mm\60mm，名义转速为1440r/min。

中型活塞式单级制冷压缩机的型号表示：压缩机组型号表示：小型、中型活塞式单级制冷压缩机的基本参数见表2-1和表2-2。

表2-1 小型活塞式单级制冷压缩机的基本参数表2-2 中型活塞式单级制冷压缩机的基本参数目前国内生产厂家在样本等资料上，仍习惯于沿用老的压缩机型号表示方法，即第二节第二节活塞式压缩机的基本结构和工作过程一、基本结构和名词术语1、基本结构各种活塞式制冷压缩机的制冷量、外形、制冷剂、用途等不尽相同，但其基本结构和组成的主要零部件都大体相同，即包括机体、曲轴、连杆组件、活塞组件、吸排汽组件、汽缸套组件等。

图2-2即为一台立式两缸活塞曲柄连杆式制冷压缩机的结构轴测图。

2、名词术语下面利用图2-3介绍压缩机的有关名词术语。

1．外止点（上止点）：活塞在汽缸中作反复运动时，离曲轴旋转中心最远的位置，如图2-3（a）所示。
