T7窄款触摸门禁一体机说明书

二维码一体机说明书1注意事项1)设备供电为弱电，请勿接25V以上的直流电或强电。

2)安装接线时，应先将设备断电后，再接线，不可带电接线。

3)电源延长线，使用1.0或以上多股铜丝细线。

电源延长线不能超过30米，若超过30米，应适当调高电压及加粗电源线。

设备接线处做好绝缘保护，不需要使用到的线，逐根用电工胶布包好，不能多根包在一起。

4)若使用WIFI组网，WiFiAP距离设备尽可能保证无遮挡直线5M以内，若超过10米将无法保证通讯质量；若使用4G移动网络，请用手机测试对应运营商信号，以观看直播无卡顿、延时为准；若使用有线以太网，建议使用超五类网线以上、50米内的网线。

5)设备供电为6-25V，由于二维码一体机功率比普通刷卡读卡器高，建议设备取电从开关电源处取。

推荐使用符合3C安全规范的电源。

6)继电器电流最大负载为1A，如控制电插锁、磁力锁、阴极锁、双锁等功率较大的设备，建议采用门禁专用电源，使用门禁专用电源的继电器来控制电锁；若不能用门禁专用电源，则建议增加中转继电器（5A或以上的继电器）。

7)设备安装尽量避免强光直射或爆晒，会影响扫码效果及加速设备老化；如要安装在室外，建议在设备上加一个遮阳罩并保持面板干净，可以避免设备反射阳光导致难以扫码并避免设备暴晒发烫，如有保护膜需先撕去保护膜。

（设备的工作温度：-20°C~60°C）8)本设备防水等级为IPX5，但室外使用时，建议在设备外面加一个防水罩，避免雨水滴落到设备摄像头上影响扫码。

2常见问题1)配置不生效a)配置工具的设备密码不正确，设备默认出厂密码都是666666；2)设备与后台服务连接不成功a)检查设备网络是否能与后台服务通讯。

通常安全性较高的局域网，需要联系网管授权设备联网；b)检查后台服务心跳接口是否按照要求实现；c)可使用配置工具，让设备恢复出厂，设备自动连接我司默认后台服务，以检测网络是否可正常连外网；3)刷卡或扫码提示连接超时问题a)检查设备网络是否正常，可用同一局域网内的电脑连续PING设备IP，如果出现大延时或超时，请检查网线或无线信号；b)检查服务器到设备的网络延时，可用同一局域网内的电脑使用Postman软件测试接口性能；c)使用配置工具网络配置页面，适当加大连接超时时间；4)4G无法拨号成功a)检查4G是否插入卡槽；b)检查卡流量是否超出套餐，流量是否不允许跨省，物联网卡则咨询当地运营商政策，信号是否支持4G。

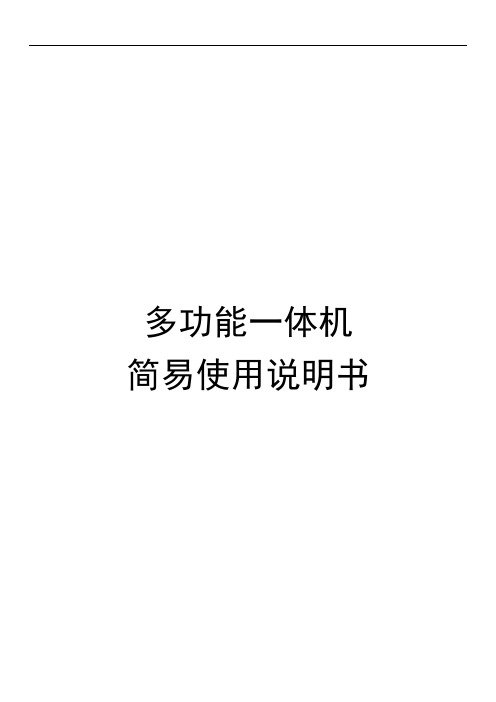

多功能一体机简易使用说明书使用说明手册一：开箱后请检查附件-------------------------------------------------------------------1 二：整机示意说明----------------------------------------------------------------------1 三：壁挂安装说明-----------------------------------------------------------------------3 四：通电启动说明-----------------------------------------------------------------------4 五：触控面板使用说明-------------------------------------------------------------------7 六：红外屏校正说明---------------------------------------------------------------------8 1，使用校正软件校正------------------------------------------------------------8 2，系统自带功能校正-----------------------------------------------------------10 七：接口端子说明----------------------------------------------------------------------13一：开箱后请检查附件如下若您购买的机器配置不同，则附件有相应变化，请查看装箱清单！二：整机示意说明三：壁挂安装说明第一步，请按如图所示将两侧紧固壁挂的螺钉用螺丝刀旋钮下来；第二步，按如图所示将壁挂用膨胀螺钉固定于墙壁之上；注：膨胀螺钉请用户自行配备（使用数量4个）。

门禁一体机说明书一、产品概述门禁一体机是一种集门禁控制、身份识别等功能于一体的智能化设备。

它采用先进的技术，为您的场所提供安全、便捷的出入管理解决方案。

二、产品特点1、高效识别具备快速准确的身份识别能力，无论是指纹、密码、刷卡还是人脸识别，都能在短时间内完成验证。

2、多种验证方式支持指纹、密码、感应卡、人脸识别等多种验证方式，满足不同用户的需求和使用习惯。

3、坚固耐用采用高品质的材料制造，具有良好的防水、防尘、防撞击性能，适应各种恶劣环境。

4、大容量存储能够存储大量的用户信息和门禁记录，方便查询和管理。

5、易于安装与操作安装过程简单快捷，操作界面友好直观，无需专业技术人员也能轻松完成设置和使用。

6、实时监控与报警可以实时监控门禁状态，当发生异常情况时，如强行闯入，会立即发出报警信号。

三、产品组成1、主机包含控制模块、存储模块、识别模块等核心部件。

2、读卡器用于读取感应卡等信息。

3、指纹采集器（若支持指纹识别）用于采集用户的指纹信息。

4、摄像头（若支持人脸识别）用于获取人脸图像进行识别。

5、电源为设备提供稳定的电力支持。

6、门锁及相关配件用于控制门的开关。

四、安装步骤1、确定安装位置选择合适的位置安装门禁一体机，一般安装在门旁便于操作和观察的地方。

2、固定主机使用螺丝将主机固定在安装位置上，确保牢固稳定。

3、连接线路按照说明书的指示，将电源线、读卡器线、门锁控制线等连接到主机相应的接口上。

4、安装读卡器、指纹采集器或摄像头根据设备支持的识别方式，安装对应的配件，并确保连接正常。

5、安装门锁根据门的类型和规格，安装合适的门锁，并与门禁一体机连接好。

6、通电测试完成安装后，接通电源进行测试，确保设备正常运行。

五、使用方法1、注册用户（1）指纹注册按下设备上的指纹注册按钮，根据提示将手指多次按压在指纹采集器上，直至注册成功。

（2）密码注册进入密码注册界面，输入您想要设置的密码，确认后完成注册。

（3）感应卡注册将感应卡靠近读卡器，按照提示完成注册操作。

7寸人脸门禁一体机快速操作手册V1.0.0法律声明商标声明●VGA是IBM公司的商标。

●Windows标识和Windows是微软公司的商标或注册商标。

●在本文档中可能提及的其他商标或公司的名称，由其各自所有者拥有。

责任声明●在适用法律允许的范围内，在任何情况下，本公司都不对因本文档中相关内容及描述的产品而产生任何特殊的、附随的、间接的、继发性的损害进行赔偿，也不对任何利润、数据、商誉、文档丢失或预期节约的损失进行赔偿。

●本文档中描述的产品均“按照现状”提供，除非适用法律要求，本公司对文档中的所有内容不提供任何明示或暗示的保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证。

隐私保护提醒您安装了我们的产品，您可能会采集人脸、指纹、车牌、邮箱、电话、GPS等个人信息。

在使用产品过程中，您需要遵守所在地区或国家的隐私保护法律法规要求，保障他人的合法权益。

如，提供清晰、可见的标牌，告知相关权利人视频监控区域的存在，并提供相应的联系方式。

关于本文档●本文档供多个型号产品使用，产品外观和功能请以实物为准。

●如果不按照本文档中的指导进行操作而造成的任何损失由使用方自己承担。

●本文档会实时根据相关地区的法律法规更新内容，具体请参见产品的纸质、电子光盘、二维码或官网，如果纸质与电子档内容不一致，请以电子档为准。

●本公司保留随时修改本文档中任何信息的权利，修改的内容将会在本文档的新版本中加入，恕不另行通知。

●本文档可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误，以公司最终解释为准。

●如果获取到的PDF文档无法打开，请使用最新版本或最主流的阅读工具。

前言概述本文档主要介绍7寸人脸门禁一体机的外观、接口和安装。

符号约定表示有高度潜在危险，如果不能避免，会导致人员伤亡或严重伤害。

表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。

表示有潜在风险，设备性能降低或不可预知的结果。

单门感应密码门禁一体机使用说明书产品特性：工作电压：DC12V开锁电流：〈1000mA静态电流：〈60mA存储容量：250个标准用户读卡距离：5~15cm用户卡类型：H4100卡（EM卡）工作温度：-10°C~70°C工作湿度：10%~90%尺寸：117 x117x21mm安装说明：卸下固定面板与底版的十字螺丝，取下底版，使用随机配备的胶塞和螺钉将底版安装在预控制出入口的入口侧墙壁。

请注意一体机的上下方向。

RK2018门禁一体机系统接线图：接线方式一接线方式二注意：上电前必需确认电源电压（DC12V）和电源的正负极性！说明：防撬报警开关在电路板右下角，闭合禁声，弹开蜂鸣器连续短鸣报警。

具体操作说明：一、门禁控制器一体机初始化方法：1．关闭电源，J6的第2脚和第3脚连接。

2．接通电源，蜂鸣器连续短续鸣响报警，POWER（红）灯、OK（绿）灯、MODE（橙）灯齐闪烁。

3．断电，再接通电源，POWER（红）灯、OK（绿）灯、MODE（橙）灯齐闪烁。

等待J6的开关转换。

4．J6的2、3脚断开，1、2脚接通。

5．门禁一体机初始化完成，蜂鸣器鸣响一声，门禁一体机进入用户使用状态。

说明：初始化操作仅修改一体机系统密码为缺省密码12345（即为出厂默认密码），其它数据不会被删除。

二、继电器输出设置方法：1、PUSH1为继电器干触点输出。

2、J1的NO脚连接，PUSH1、GND常开（继电器动作时，PUSH1、GND接通）。

3、J1的NC脚连接，PUSH1、GND常闭（继电器动作时，PUSH1、GND断开）。

三、门禁一体机编程方法：1．“#”键：功能键，进入编程模式（1）按“#”字键，POWER（红）灯、OK（绿）灯、MODE（橙）灯齐闪亮。

（2）输入5位系统密码，蜂鸣器鸣响一声，POWER（红）灯和MODE（橙）灯亮、OK（绿）灯熄灭，门禁一体机进入系统编程状态。

2．“0”键，加入卡+密码型用户（1）按“0”字键，MODE（橙）灯亮、POWER（红）灯和OK（绿）灯熄灭。

● ““ 4 ”键，删除全部用户按“ 4 ”字键，MODE（橙）灯亮，POWER（红）灯、OPEN（绿）灯熄灭。

再按“4”字键，MODE（橙）灯和POWER（红）灯亮，所有用户数据删除成功，返回设置状态。

● ““ 5 ”键，修改开门时间a、按“5 ”字键，MODE（橙）灯亮，POWER（红）灯、OPEN（绿）灯熄灭。

b、输入3位开门时间数值(小于255)，蜂鸣器鸣叫一声，MODE（橙）灯和POWER（红）灯亮，开门时间设置成功，返回设置状态。

出厂设置为005，即0.5S例：123相当于12.3S；012相当于1.2S ；最大255相当于25.5S● ““ 6 ”键，修改用户密码a、按“6 ”字键，MODE（橙）灯亮，POWER（红）灯、OPEN（绿）灯熄灭。

b、输入用户号，蜂鸣器鸣叫一声，OPEN（绿）灯亮，输入新密码，蜂鸣器鸣叫一声，MODE（橙）灯和POWER（红）灯亮，OPEN（绿）灯熄灭，用户密码修改成功，返回设置状态。

● ““* ”键，退出编程模式任何时候都可按“* ”键退出编程模式。

蜂鸣器鸣叫一声，POWER（红）灯亮，MODE （橙）灯和OPEN（绿）灯熄灭，门禁控制器退出系统编程模式，返回正常工作模式。

说明：在加入用户的过程中如果蜂鸣器短鸣三声，表明用户号已被登录过。

四、门禁控制器使用方法门禁控制器编程完成后，进入正常工作状态，POWER（红）灯亮，MODE（橙）灯和OPEN（绿）灯熄灭。

使用方法如下：a、“刷卡”用户（登陆用户时设置）：将用户卡接近一下门禁控制器，蜂鸣器鸣叫一声，OPEN（绿）灯闪烁一下，开门成功；如果蜂鸣器短鸣三声，则表明该卡为非法，不能开门。

b、“密码”用户（登陆用户时设置）：连续输入六位用户密码，蜂鸣器鸣叫一声，OPEN（绿）灯闪烁一下，开门成功；如果蜂鸣器短鸣三声，则表明该密码为非法，不能开门。

C、“卡+ 密码”用户（登陆用户时设置）：要求先刷卡以后先刷卡以后先刷卡以后（刷卡有效，蜂鸣器鸣叫一声，OPEN灯闪动，提示用户输入密码；刷卡无效，蜂鸣器鸣叫三声，退出等待重新刷卡），再输入与之相应的密码再输入与之相应的密码（密码有效，鸣叫一声，门开；密码无效，退出等待重新操作密码）。

单门门禁是专门为电动门锁及安全防范系统而设计，支持感应卡开门、密码开门、感应卡+密码开门三种开门方式。

操作方便，使用简单，安全可靠。

设备具备超强的抗干扰能力和自我诊断自我保护功能。

支持2000个用户（包括感应卡用户、密码开门用户、感应卡+密码开门用户），而且所有存储信息不会因电源断电而丢失，同时支持外接韦根26读卡器、门铃输出等。

是应用于办公室、家庭、机房及公共场所的首选理想门禁装置。

8系统初始编程密码为9 9 9 98进入编程状态按 * 编程密码＃进入系统编程状态。

任何编程设置必须在编程状态下方可进行编程操作，否则任何编程操作均无效，如果已经处于编程状态下，则无须再输入系统编程密码，可直接进行下面相应的编程设置操作，如果在编程状态下10秒种内没有对系统进行任何编程操作，系统将自动退出编程状态，返回正常状态，黄色LED指示灯每秒闪烁一次。

注：在完成所有的设置之前一定要按＃键，否则所有的设置将不保存在编程模式下做以下操作：8修改管理员密码按 0 新密码＃管理员编程密码为4位任意数字，按＊可退出8添加用户增加卡或卡+密码型用户，按1 读卡＃增加单独密码型用户，按1 输入4位开门密码＃如果添加的卡片超过1张，可以不用按＃而继续读下一张卡片，当所有的卡添加完成再按＃键。

在添加卡加密码用户的同时系统自动生成和卡对应的密码用户，默认的密码为1234（卡加密码用户如何修改密码请参考卡加密码用户修改密码章节）。

8删除用户删除全部卡用户：按2 0000 ＃刷卡删除：按2 读卡＃按卡号删除：按7 输入卡号后10位数字＃8设置开门方式卡或密码模式：按3 00 ＃卡+密码模式：按3 01 ＃8设置开门延时按4 新延时时间＃门继电器输出可以工作在常开或者常闭，工作在常开继电器的输出可以达到3A，工作在常闭可以达到2A，开门延时可以设置在00-99秒，出厂默认设置为6秒。

8报警输出时间设置按5 新延时时间＃报警输出时间可以设置在00～99分钟，出厂默认值为3分钟。
