住宅小区车库种植顶板工程的防水设计研究

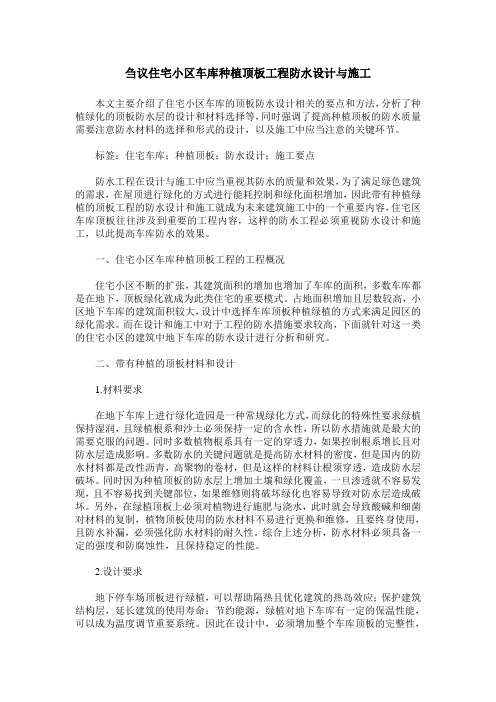

刍议住宅小区车库种植顶板工程防水设计与施工本文主要介绍了住宅小区车库的顶板防水设计相关的要点和方法，分析了种植绿化的顶板防水层的设计和材料选择等，同时强调了提高种植顶板的防水质量需要注意防水材料的选择和形式的设计，以及施工中应当注意的关键环节。

标签：住宅车库；种植顶板；防水设计；施工要点防水工程在设计与施工中应当重视其防水的质量和效果，为了满足绿色建筑的需求，在屋顶进行绿化的方式进行能耗控制和绿化面积增加，因此带有种植绿植的顶板工程的防水设计和施工就成为未来建筑施工中的一个重要内容，住宅区车库顶板往往涉及到重要的工程内容，这样的防水工程必须重视防水设计和施工，以此提高车库防水的效果。

一、住宅小区车库种植顶板工程的工程概况住宅小区不断的扩张，其建筑面积的增加也增加了车库的面积，多数车库都是在地下，顶板绿化就成为此类住宅的重要模式。

占地面积增加且层数较高，小区地下车库的建筑面积较大，设计中选择车库顶板种植绿植的方式来满足园区的绿化需求。

而在设计和施工中对于工程的防水措施要求较高，下面就针对这一类的住宅小区的建筑中地下车库的防水设计进行分析和研究。

二、带有种植的顶板材料和设计1.材料要求在地下车库上进行绿化造园是一种常规绿化方式，而绿化的特殊性要求绿植保持湿润，且绿植根系和沙土必须保持一定的含水性，所以防水措施就是最大的需要克服的问题。

同时多数植物根系具有一定的穿透力，如果控制根系增长且对防水层造成影响。

多数防水的关键问题就是提高防水材料的密度，但是国内的防水材料都是改性沥青，高聚物的卷材，但是这样的材料让根须穿透，造成防水层破坏。

同时因为种植顶板的防水层上增加土壤和绿化覆盖，一旦渗透就不容易发现，且不容易找到关键部位，如果维修则将破坏绿化也容易导致对防水层造成破坏。

另外，在绿植顶板上必须对植物进行施肥与浇水，此时就会导致酸碱和细菌对材料的复制，植物顶板使用的防水材料不易进行更换和维修，且要终身使用，且防水补漏，必须强化防水材料的耐久性。

梧桐新苑车库顶板防水工程施工方案（0.7+0.7厚丙纶耐根穿刺防水卷材）潍坊市宏源防水材料有限公司 2014年2月26日目录第一章编制依据及编制说明 (2)第一节编制依据 (2)第二节编制说明 (2)第二章工程概况及特点 (3)第一节工程概况 (3)第二节设计概况 (3)第三节本次施工的目标 (3)第四节本工程的重点及难点 (5)第三章项目组织管理机构 (7)第一节项目经理及主要管理人员简介 (7)第二节管理机构职责划分 (20)第四章施工进度计划、劳动力安排及施工工具计划 (21)第五章拟投入本工程材料介绍 (24)第一节产品 (24)第六章具体施工程序及工艺流程 (25)第一节：施工准备 (25)第二节：具体施工工艺 (26)第七章质量保证体系及措施 (35)第一节：卷材质量验收标准 (35)第二节：质量保证措施 (35)第八章安全保证体系及措施 (42)第一章编制依据及编制说明第一节编制依据一、国家关于防水工程建设现行的规范、标准、规程及行业的有关规定1、《地下工程防水技术规范》（GB 50108-2008）2、《地下防水工程质量验收规范》（GB 50208-2011）3、《种植屋面用耐根穿刺防水卷材》JC/T1075-20084、《高分子防水材料》GB18173.1-20125、其它现行标准、规范二、根据设计图纸第二节编制说明①本施工方案编制根据我公司多年的实际施工经验结合本工程的设计图纸进行编写。

②本方案中所使用的全部防水主材均为“宏源”牌。

第二章工程概况及特点第一节工程概况梧桐新苑项目工程坐落于城市繁华地段；周边商业设施齐全、配套资源完善，路网发达、交通便利。

工程名称：梧桐新苑车库顶板防水工程工程范围：车库顶板防水第二节设计概况一、车库顶板防水做法：1、种植土2、土工布过滤层3、排水板4、20厚1:3水泥砂浆保护层5、0.7厚耐根穿刺丙纶防水层6、0.7厚耐根穿刺丙纶防水层7、20厚1:3水泥砂浆找平层8、最薄30厚混凝土找坡层9、现浇钢筋混凝土车库顶板第三节本次施工的目标一、工期质量指标确保优良，无渗漏工程。

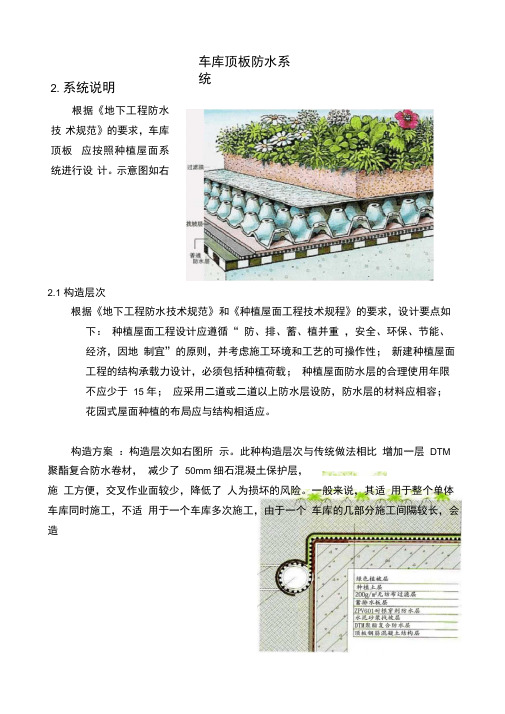

2. 系统说明2.1 构造层次根据《地下工程防水技术规范》和《种植屋面工程技术规程》的要求，设计要点如下： 种植屋面工程设计应遵循“ 防、排、蓄、植并重 ，安全、环保、节能、经济，因地 制宜”的原则，并考虑施工环境和工艺的可操作性； 新建种植屋面工程的结构承载力设计，必须包括种植荷载； 种植屋面防水层的合理使用年限不应少于 15 年； 应采用二道或二道以上防水层设防，防水层的材料应相容； 花园式屋面种植的布局应与结构相适应。

构造方案 ：构造层次如右图所 示。

此种构造层次与传统做法相比 增加一层 DTM 聚酯复合防水卷材， 减少了 50mm 细石混凝土保护层，施 工方便，交叉作业面较少，降低了 人为损坏的风险。

一般来说，其适 用于整个单体车库同时施工，不适 用于一个车库多次施工，由于一个 车库的几部分施工间隔较长，会造车库顶板防水系统根据《地下工程防水技 术规范》的要求，车库顶板 应按照种植屋面系统进行设 计。

示意图如右成没有回填土的防水层破坏，容易产生漏水。

蓄排水板层采用TS-II 型或TS-III 型排水板。

5 综合性能分析5.1. 材料耐久性能更高欧西阻根宝防水卷材以热塑性高分子材料为原料，聚酯网格布内增强；DTM 防水卷材以乙烯- 醋酸乙烯与热塑性聚烯烃为主材，卷材上下表面采用特殊工艺无纺布进行复合。

其材料物理性能较之传统沥青类卷材大幅提高，耐老化年限一般能够达到50 年，且材料属绿色环保材料，可以回收利用。

5.2. 结构系统性更强系统中材料均为环保材料，材料间性能相容，且连续施工保证了系统的完整性。

防水层采用满粘施工有效防止窜水，蓄排水板层排除多余水分防止植物烂根，该系统质量可靠，基本做到终生无忧。

5.3. 防水效果更好根据《种植屋面工程技术规程》 ( JGJ 155-2007)强制性条文规定，种植屋面必须铺设两道防水层。

欧西建科种植屋面系统采用阻根宝+DTM 卷材的结合。

均采用湿铺法施工，做到了二道防水层，达到四道防水的效果，且不会出现窜水现象。

地下车库种植顶板防水工程施工方案一、前言地下车库的种植顶板防水工程是保障车库建筑结构和内部设施安全的关键环节。

在施工过程中，需要充分考虑防水材料的选择、施工方法以及后期维护等方面因素，以确保工程质量。

本文将详细介绍地下车库种植顶板防水工程施工方案，以期达到良好的防水效果。

二、材料选择1. 防水材料地下车库种植顶板的防水材料应具备良好的耐久性、耐候性和抗渗透性。

我们建议选择聚合物改性沥青防水卷材作为主要材料，其具有优异的抗渗透性和防水效果，适用于地下车库的特殊使用环境。

2. 附属材料除防水卷材外，还需要选择适当的附属材料，包括防水涂料、胶黏剂和专用防水配件等。

这些材料的质量与施工的密实性和耐久性密切相关，应该在施工过程中严格控制。

三、施工方法1. 准备工作在开始防水工程施工之前，应首先进行细致的准备工作。

包括清理种植顶板表面的杂物、洗刷、修复裂缝、清理阴阳角等。

确保施工面的平整和无障碍，为施工创造良好的条件。

2. 底层处理在种植顶板施工面上，首先涂刷底层防水涂料。

底层防水涂料的主要作用是增强防水层的附着力和密封性，有效预防渗漏。

涂刷时要均匀涂布，并注意厚薄均匀，避免出现漏涂和滴流现象。

3. 防水层施工在底层防水涂料完全干燥后，可开始进行防水卷材的铺贴工作。

将聚合物改性沥青防水卷材按照施工图纸要求进行固定和铺贴，注意卷材之间的重叠部分要达到规定的要求。

搭接宽度一般不小于100mm，并采用热风枪加热，确保防水卷材与基面贴合牢固。

4. 配件安装防水卷材铺贴完成后，还需要安装各种防水配件。

例如防水胶黏带、防水兜角、导水板等。

这些配件的安装严格按照施工图纸要求进行，确保每个细节都做到位，以充分保障防水效果。

四、后期维护地下车库种植顶板防水工程施工完成后，还需要进行后期维护。

定期检查防水层的完整性和损伤程度，及时进行修补，确保防水层的持久性。

同时，要注意种植顶板的排水系统的畅通性，及时清理堵塞的症状，避免积水造成的损坏。

车库顶零坡度组织排水系统研究与应用摘要：现今住宅小区普遍设立地下车库，为改善居住环境，地下车库顶板大都采用种植顶板，在雨水量多、地下车库单体顶板面积大的情况下，种植顶板会形成滞水，当积水上升到一定高度，并长期无法排走时，易导致植物烂根、防水层的局部渗漏等问题，使维修成本增大。

故在地库顶设置排水层非常必要，但传统的做法结构层次多、备料多样、施工速度较慢、材料及人工成本高，且排水层易堵塞，导致排水功能受阻。

良好的防护排水系统对建筑物的正常使用及使用寿命具有重要的保障。

因此，开展地库顶板防、排水施工技术研究很有必要。

关键词：地库顶板零坡度组织排水为更好的研究地库顶种植屋面的防、排水，我们团队以恒达壹号商住小区项目为依托，开展了一系列实验工作，最终确定了一套解决地库顶种植屋面防排水的施工工艺。

该项目地下车库层高为4m，顶板覆土面积约为13000㎡，覆土厚度为900mm。

地库顶施工构造层为：1、植被层2、种植土层900mm3、高分子防护排水异形片4、防水层（3mm厚SBS改性沥青防水卷材+4mm厚耐根穿刺SBS改性沥青防水卷材）5、抗渗钢筋混凝土顶板由于覆土厚度只有900mm，故我项目将零坡度排水增加到研究目标当中。

最终确立为车库种植顶板有组织的零坡度排水系统，该系统主要通过铺设在常规防水卷材上的高分子异形排水板将下渗水收集再利用，合理控制种植土内含水率。

确立研究目标后，我项目首先查阅资料、调研市场、采买各类排水板样品等，并在我项目地库上划出样板施工区，结合现有施工案例研讨制定出多种的施工方案，通过在现场试验实施确定最佳可行的技术方案。

方案一：在地库顶板做找坡层、暗沟。

由于本项目地库顶覆土厚度为900mm，且本项目地库顶只能由西向东排水，最短排水距离98m，若座找坡层将对污水管网铺设造成影响，故此方案淘汰。

方案二：使用普通排水板加土工布滤水层。

普通排水板为块状拼接而成，在排水板上覆盖土工布。

在最东侧设施排水沟。

地下车库顶板防水施工技术实例分析摘要：地下车库是建筑设计的一个重点，对其的防水施工需要有高度的重视，尤其是地下车库种植顶板的防水施工。

本文结合工程实例，分析了住宅项目地下车库种植顶板的防水设计及选材，并对立墙泛水、顶板变形缝等细部节点的防水施工技术要点以及施工注意事项进行了详细的探讨，仅供参考。

关键词：地下车库；种植顶板；施工技术；注意事项引言随着社会经济的不断发展，人们的生活水平也不断提高，在城市建筑中，地下车库已成为现代住宅建筑设计中的重要部分，规模大，使用功能较多。

地下车库顶板上覆种植土，具有美化空间，保护地下室顶板及下部结构不受外力破坏等多重作用，因其位于地下，其防水设计及施工具有举足轻重的地位。

基于此，本文主要阐述某项目地下车库种植顶板的防水施工技术及注意事项。

1 工程概况某住宅项目地下车库顶板设计为种植顶板，防水设防等级为一级，防水面积约10万m2。

2 种植顶板防水设计及选材该项目种植顶板的构造层次见图1。

种植顶板采用防水混凝土，抗渗等级≥P6，厚度≥250mm；普通防水层选用3mm厚SBS改性沥青防水卷材；耐根穿刺防水层选用4mm厚SBS改性沥青耐根穿刺防水卷材；排蓄水层选用凹凸型塑料排水板。

2.1 普通防水层普通防水层选用3mm厚SBS改性沥青防水卷材，该卷材拉伸强度大、延伸率高、自愈力好，对基层收缩变形和开裂的适应能力强；耐高低温性能好，冷热地区均适，施工性能好，可采用热熔法施工，接缝可靠、耐久。

2.2 耐根穿刺防水层耐根穿刺防水层选用4mm厚SBS改性沥青耐根穿刺防水卷材，该卷材已获得国家专利（专利号：ZL200910143482.5）。

该产品既能够阻止植物根系的穿刺，又不影响其正常生长，且对环境无污染，多用于种植屋面及顶板的防水和阻根，早在2009年6月就通过了园林科学研究院的植物检测试验。

2.3 保护层鉴于目前我国种植屋面工程施工有脱节的现象（防水做完后交由园林公司施工），为避免交叉施工或机械回填过程中对防水层的破坏，设置保护层是必不可少的一个环节。

车库顶板防水蓄水试验车库顶板是车库建筑中的一个重要组成部分，其主要功能是保护车库内部免受雨水侵蚀。

防水蓄水试验是一种常用的测试方法，用于评估车库顶板的防水性能。

本文将介绍车库顶板防水蓄水试验的目的、步骤和结果分析。

一、试验目的车库顶板防水蓄水试验的主要目的是验证车库顶板的防水性能是否符合设计要求，并评估其抗渗漏能力。

通过对车库顶板进行蓄水试验，可以模拟真实的雨水冲刷环境，检测车库顶板在不同水压下是否会发生渗漏现象。

二、试验步骤1. 准备工作：清理车库顶板表面的杂物和灰尘，确保顶板表面干净整洁。

同时检查车库顶板的排水系统是否正常运行。

2. 设置试验装置：在车库顶板上设置蓄水装置，可以使用塑料蓄水池或搭建临时水槽。

确保蓄水装置与车库顶板紧密连接，防止漏水。

3. 加水试验：将水缓慢地注入蓄水装置中，逐渐增加水位。

在每个水位上停留一段时间，观察车库顶板是否有渗漏现象。

同时记录每个水位的时间和水压。

4. 持续观察：保持水位在最高点时的状态，持续观察车库顶板是否有渗漏现象。

记录试验过程中的任何异常情况。

5. 结束试验：当试验时间达到要求或出现渗漏现象时，停止加水并记录试验结果。

将蓄水装置中的水排空，清理试验现场。

三、试验结果分析根据试验结果，可以对车库顶板的防水性能进行评估和分析。

如果试验过程中未出现任何渗漏现象，并且车库顶板能够承受所施加的水压，说明其防水性能良好。

如果出现渗漏现象，需要进一步检查车库顶板的施工质量和防水材料的选择是否合理。

在试验结果分析中，还可以根据不同水位下的时间和水压数据，绘制曲线图来反映车库顶板的防水性能。

通过对曲线的分析，可以确定车库顶板的渗漏压力、持续时间等关键参数，为车库顶板的设计和改进提供参考依据。

试验过程中还可以记录一些其他观察结果，如车库顶板的变形情况、水流分布情况等。

这些观察结果可以为车库顶板的结构设计和施工提供参考，进一步提高车库顶板的防水性能。

车库顶板防水蓄水试验是一种有效的评估车库顶板防水性能的方法。

种植屋面地库顶板防水施工技术摘要：本文对种植屋面、地库和顶板的防水施工技术进行了详细探讨。

针对种植屋面防水施工，论文讨论了防水材料的选择与应用、种植层结构设计、排水系统设计以及维护与管理策略。

对于地库防水施工，论文论述了地下防水材料的选择与应用、地下排水系统设计、施工工艺与控制要点以及考虑地下水位变化的设计因素。

对于顶板防水施工，论文讨论了防水材料的选择与应用、防水层厚度与增强策略、热胀冷缩与结构变形的处理，以及施工工艺与质量控制。

通过对这些领域的深入研究，论文提出了一系列针对种植屋面、地库和顶板防水的技术和策略，以提高防水施工的质量和效果。

关键词：种植屋面；地库；顶板防水；施工技术1种植屋面防水施工技术1.1防水材料选择与应用种植屋面的防水施工首先涉及到防水材料的选择与应用。

在选择防水材料时，需要考虑其适应性、耐久性和施工性能等因素。

常见的防水材料包括聚合物改性沥青防水卷材、合成高分子防水卷材和液态防水材料等。

聚合物改性沥青防水卷材具有较高的抗渗透性和抗老化性能，适用于一般种植屋面。

合成高分子防水卷材具有良好的耐候性和耐化学腐蚀性能，适用于特殊环境条件下的种植屋面。

液态防水材料具有施工灵活性强的特点，适用于复杂形状的屋面。

在应用防水材料时，需要确保其与屋面结构的相容性，以达到最佳的防水效果。

1.2种植层结构设计种植屋面的结构设计是防水施工中的重要环节。

种植层结构通常包括防水层、保护层、保温层、根系防护层和种植层等。

防水层位于屋面结构的最底层，起到隔离水分的作用。

保护层用于保护防水层免受外界因素的侵害，如日晒、机械磨损等。

保温层则有助于保持种植屋面的温度稳定。

根系防护层是为了防止植物的根系破坏防水层。

最上层是种植层，用于种植植物和固定根系。

在种植层结构设计中，需要根据屋面形状和荷载要求等因素，合理配置各层材料和厚度，以确保屋面的防水性能和植物的生长需求。

1.3排水系统设计种植屋面的排水系统是确保屋面排水顺畅的关键。

种植地下室顶板防排水施工方案本施工方案是针对地下车库种植顶板等有关防水、排水、耐植物根系穿刺防护方面的系统设计建议，供参考、选用。

一、设计依据及原则1、《地下工程防水技术规范》（GB50108-2001）2、《地下防水工程质量验收规范》（GB50208-2002）3、系统设计遵循以防为主，刚柔结合，注重材料，完善系统的原则。

二、地下种植顶板SBS卷材防水系统施工方案2.1、地下种植顶板系统定位利用社区绿地下建设地下种植顶板是汽车时代的居住特点，地下顶板作为种植、交通平台也就形成了一种全新环境体系——浅盆地生态体系。

地下顶板由于面积较大，其使用功能以及钢筋混凝土结构耐久性都要求做到严格的密闭防水，上部的覆盖土层厚度往往是以所种植的植物的需求而定，尽可能减少结构的负荷，这就形成了浅盆地形态：●稳定的不透水层，大环境沟通受阻。

●根深植物根系在盆地水平延伸扩展。

●深层积水、上部干燥导致植物物种单一化。

2.2、浅盆地形态的人工干预措施城市社区绿地需要的是植物物种多样性的生态环境，阔叶乔木的环境洁净效果最为优良，因此社区绿地需要以阔叶乔木、灌木、多年生草本植物营造，浅盆地形态显然不能满足上述要求。

因此必须采取人工干预措施——人工环境循环调节系统浅盆地形态的人工环境循环调节系统是采用特殊材料建立起快速的水、气流动循环系统。

早些年材料技术不发达的时候，人工干预系统是采用河卵石构筑透水排水层，级配砂石过滤层构筑水土保持层。

典型标准做法如下：1、人工配制耕植土层2、自然土壤基层（一定程度的压实）3、级配砂石过滤层（约150mm）。

4、河卵石排水层。

5、硬性材料（混凝土）防水保护层。

6、防水层。

7、车库顶板钢筋混凝土结构。

地下室顶板是地下工程范畴，不管种植土壤多厚，防水系统将长期处于水环境中，因此结构的防水安全不依赖于是否设有找坡层，特别是目前陶粒混凝土的找坡使得防水层与混凝土结构间存在一层高孔隙率的蓄、透水层，为结构防水留下了难于维护的隐患。
