机械设计根底试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……〔√〕2、机器的传动局部是完成机器预定的动作，通常处于整个传动的终端。

〔×〕4、机构是具有确定相对运动的构件组合。

………………………………〔√〕5、构件可以由一个零件组成，也可以由几个零件组成。

………………〔√〕6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……〔×〕7、连杆是一个构件，也是一个零件。

………………………〔√〕8、减速器中的轴、齿轮、箱体都是通用零件。

………………………………〔×〕二、选择(每题一分)1、组成机器的运动单元体是什么？〔 B 〕A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？〔 A 〕A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、以下哪一点是构件概念的正确表述？〔 D 〕A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、以下实物中，哪一种属于专用零件？〔 B 〕A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作局部的是〔 D 〕A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由〔动力系统〕、〔执行系统〕、〔传动系统〕、〔操作控制系统〕四局部组成的。

车床上的主轴属于〔执行〕局部。

2、机械中不可拆卸的根本单元称为〔零件〕，它是〔制造〕的单元体。

3、机械中制造的单元称为〔零件〕，运动的单元称为〔构件〕，装配的单元称为〔机构〕。

4、从〔运动〕观点看，机器和机构并无区别，工程上统称为〔机械〕。

5.机器或机构各局部之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生1个约束，而保存2个自由度。

《机械设计基础》期末复习题一、选择题1、原动件的自由度为（ B ）。

A．0 B．1 C．2 D．32、在机构中，原动件的数目（B ）机构的自由度时，该机构具有确定的运动。

A．大于B．等于C．小于D．大于或等于3、对于铰链四杆机构，当满足最短杆和最长杆之和小于或等于其他两杆长度之和的条件时，若取（C ）为机架，将得到曲柄摇杆机构。

A．最短杆B．与最短杆相对的构件C．最长杆D．与最短杆相邻的构件4、已知一铰链四杆机构ABCD，AB=25mm，BC=35mm，CD=50mm，AD=30mm，且AD为机架，BC为AD的对边。

那么，此机构为（C ）。

A．双曲柄机构B．曲柄摇杆机构C．双摇杆机构D．固定桁架5、设计凸轮机构时，凸轮的轮廓曲线形状取决于从动件的（A ）。

A．运动规律B．运动形式C．结构形状D．结构尺寸6、在凸轮机构中，当从动件按等加速、等减速运动规律时，机构将（B ）。

A．产生刚性冲击B．产生柔性冲击C．既无刚性冲击也无柔性冲击D．既有刚性冲击也有柔性冲击7、螺纹的公称直径是（A ）。

A．大径B．中径C．小径D．分度圆直径8、螺纹连接预紧的目的是（ABCD ）。

A．增强联接的可靠性B．增强联接的密封性C．防止联接自行松脱D．提高疲劳强度9、键的长度选择主要是根据（ A ）A．传递转矩的大小B．轮毂的宽度C．传递功率的大小C．轴的直径10、V带传动主要依靠（ A ）传递运动和动力。

A．带与带轮接触面的摩擦力B．带的紧边拉力C．带的初拉力D．带的松边拉力11、当中心距增加时，小带轮的包角（ A ）。

A．增大B．不变C．减小D．不一定12、带传动的中心距过大将会引起的不良后果是（A ）。

A．带会产生抖动B．带易磨损C．带易疲劳断裂D．包角减小13、链传动属于（C ）。

A．具有中间弹性体的啮合传动B．具有中间柔性件的啮合传动C．具有中间挠性件的啮合传动D．具有中间挠性件的啮合传动14、多排链排数一般不超过3或4排，主要是为了（B ）。

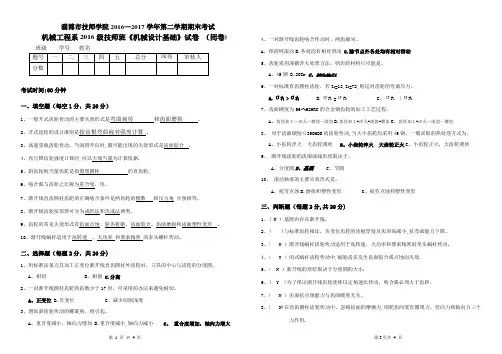

淄博市技师学院2016—2017学年第二学期期末考试机械工程系2016级技师班《机械设计基础》试卷（闭卷)班级学号姓名考试时间:60分钟一、填空题（每空1分，共20分）1、一般开式齿轮传动的主要失效形式是弯曲疲劳和齿面磨损。

2、开式齿轮的设计准则是按齿根弯曲疲劳强度计算。

3、高速重载齿轮传动，当润滑不良时,最可能出现的失效形式是齿面胶合 .4、直尺锥齿轮强度计算时,应以大端当量为计算依据.5、斜齿轮的当量齿轮是指假想圆柱的直齿轮.6、啮合弧与齿距之比称为重合度，用。

7、渐开线直齿圆柱齿轮的正确啮合条件是两齿轮的模数和压力角分别相等。

8、渐开线齿轮按原理可分为成形法和范成法两类。

9、齿轮的常见失效形式有齿面点蚀、轮齿折断、齿面胶合、齿面磨损和齿面塑性变形。

10、渐开线蜗杆适用于高转速、大功率和要求精密的多头螺杆传动。

二、选择题（每题2分，共20分)1、用标准齿条刀具加工正变位渐开线直齿圆柱外齿轮时，刀具的中心与齿轮的分度圆。

A。

相切 B。

相割 C.分离2、一对渐开线圆柱齿轮的齿数少于17时，可采用的办法来避免根切。

A。

正变位 B.负变位 C。

减少切削深度3、增加斜齿轮传动的螺旋角，将引起。

A。

重合度减小，轴向力增加 B.重合度减小,轴向力减小 C。

重合度增加，轴向力增大4、一对渐开线齿轮啮合传动时，两齿廓间。

A。

保持纯滚动B.各处均有相对滑动 C.除节点外各处均有相对滑动5、齿轮采用渗碳淬火处理方法，则齿轮材料只可能是。

A。

45钢 B.20Cr C。

20CrMnTi6、一对标准直齿圆柱齿轮，若Z1=18,Z2=72,则这对齿轮的弯曲应力。

A.σF1 >σF2B.σF1 =σF2 C。

σF1〈σF27、齿面硬度为56 62HRC的合金钢齿轮的加工工艺过程。

A。

齿坯加工—淬火—磨齿—滚齿B.齿坯加工-淬火-滚齿-磨齿C。

齿坯加工-淬火—滚齿—磨齿8、对于齿面硬度≤350HBS的齿轮传动,当大小齿轮均采用45钢，一般采取的热处理方式为。

《机械设计基础》期末考试试卷及答案一、单选题(每题只有一个最佳答案，每题2分，共 20分。

)1、在机械中属于制造单元的是（）。

[单选题] *A.构件B.零件(正确答案)C.部件D.焊接件2、汽车雨刮器机构属于（）机构。

[单选题] *A.曲柄摇杆机构(正确答案)B.双摇杆机构C. 双曲柄机构D.曲柄滑块机构3、当机构的自由度F大于零且等于原动件数目时，机构（） [单选题] *A.具有确定运动(正确答案)B.运动不确定C. 构件被破坏D.不能组成机构4、急回特性跟（）有关 [单选题] *A.压力角B.传动角C. 极位夹角(正确答案)D.导程角5、凸轮机构从动件运动规律中产生刚性冲击的是（） [单选题] *A.等速运动(正确答案)B.等加速等减速运动C.简谐运动D.正弦加速度运动6、螺纹的基本参数中，公称直径是（） [单选题] *A.大径(正确答案)B.小径C.中径D.内径7、带传动常用的张紧方法是（） [单选题] *A.调节中心距(正确答案)B.增大传动比C.减小传动比D.增加带长8、带传动中紧边拉力和松边拉力之差叫做（） [单选题] *A.拉力差B.拉应力C.有效圆周力(正确答案)D.摩擦力9、行星轮系中轴线转动的的构件叫（） [单选题] *A.行星轮(正确答案)B.太阳轮C.行星架D.中心轮10、轴承代号为30220，表示轴承内径为（）毫米 [单选题] *A.80B.100(正确答案)C.120D.140二、填空题（每空1分，共10分）1、平面机构中若引入一个高副将带入的约束数是________。

2、_________是机器和机构的统称。

3、齿轮的渐开线齿廓形状取决于_________。

4、轮系分为______轮系、______轮系和______轮系。

5、______是在齿顶圆和齿根圆之间的一个假想基准圆。

6、轴上与轴承配合的部分称为______。

7、标准直齿圆柱齿轮不根切的最少齿数是______。

机械设计基础试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

（√）5、构件可以由一个零件组成，也可以由几个零件组成。

（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

（×）7、连杆是一个构件，也是一个零件。

（√）8、减速器中的轴、齿轮、箱体都是通用零件。

（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（B）A．机构B．构件C．部件D．零件2、机器与机构的本质区别是什么？（A）A．是否能完成有用的机械功或转换机械能B．是否由许多构件组合而成C．各构件间能否产生相对运动D．两者没有区别3、下列哪一点是构件概念的正确表述？（D）更多精品文档A．构件是机器零件组合而成的B．构件是机器的装配单元C．构件是机器的制造单元D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（B）A．钉B．起重吊钩C．螺母D．键5、以下不属于机器的工作部分的是（D）A．数控机床的刀架B．工业机器人的手臂C．汽车的轮子D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

2平面机构一、填空题(每空一分)更多精品文档2.两构件之间以线接触所组成的平面运动副，称为高副，它产生1个约束，而保留2个自由度。

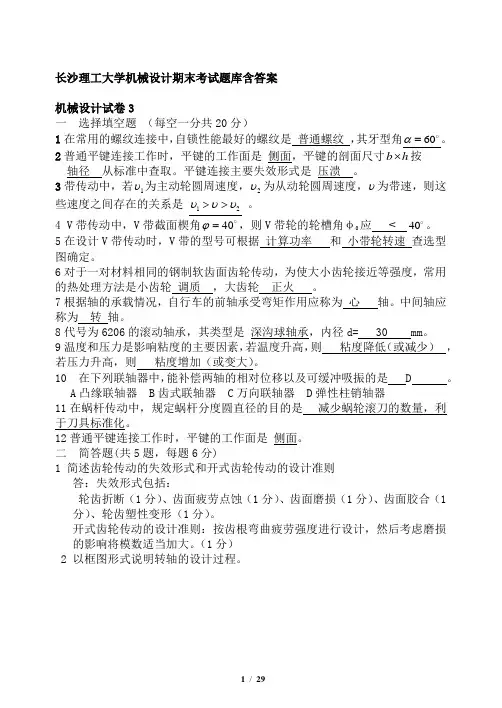

长沙理工大学机械设计期末考试题库含答案机械设计试卷3一 选择填空题 （每空一分共20分）1在常用的螺纹连接中，自锁性能最好的螺纹是 普通螺纹 ，其牙型角60α=。

2普通平键连接工作时，平键的工作面是 侧面，平键的剖面尺寸b h ⨯按 轴径 从标准中查取。

平键连接主要失效形式是 压溃 。

3带传动中，若1υ为主动轮圆周速度，2υ为从动轮圆周速度，υ为带速，则这些速度之间存在的关系是 12υυυ>> 。

4 V 带传动中，V 带截面楔角40ϕ=，则V 带轮的轮槽角φ0应 < 40。

5在设计V 带传动时，V 带的型号可根据 计算功率 和 小带轮转速 查选型图确定。

6对于一对材料相同的钢制软齿面齿轮传动，为使大小齿轮接近等强度，常用的热处理方法是小齿轮 调质 ，大齿轮 正火 。

7根据轴的承载情况，自行车的前轴承受弯矩作用应称为 心 轴。

中间轴应称为 转 轴。

8代号为6206的滚动轴承，其类型是 深沟球轴承，内径d= 30 mm 。

9温度和压力是影响粘度的主要因素，若温度升高，则 粘度降低（或减少） ， 若压力升高，则 粘度增加（或变大）。

10 在下列联轴器中，能补偿两轴的相对位移以及可缓冲吸振的是 D 。

A 凸缘联轴器 B 齿式联轴器 C 万向联轴器 D 弹性柱销轴器11在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。

12普通平键连接工作时，平键的工作面是 侧面。

二 简答题(共5题，每题6分)1 简述齿轮传动的失效形式和开式齿轮传动的设计准则答：失效形式包括：轮齿折断（1分）、齿面疲劳点蚀（1分）、齿面磨损（1分）、齿面胶合（1分）、轮齿塑性变形（1分）。

开式齿轮传动的设计准则：按齿根弯曲疲劳强度进行设计，然后考虑磨损的影响将模数适当加大。

（1分）2 以框图形式说明转轴的设计过程。

3简述蜗杆传动的正确啮合条件。

答：中间平面上，蜗杆轴向模数与蜗轮端面模数相等，均为标准值（2分）；蜗杆轴面压力角与蜗轮端面压力角相等，且为标准值（2分）；蜗杆与蜗轮轮齿的螺旋线方向相同并且蜗杆分度圆柱上的导程角等与蜗轮分度圆柱上的螺旋角。

机械设计试题[1]一、单项选择题1.在如图所示的齿轮—凸轮轴系中，轴4称为( )A.零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( )A.转动副B.移动副 C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( )A.整体式滑动轴承B.部分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( )A.σωω=-max min B. σωω=+max min2C. σωωω=-max minmD. σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是( )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用( )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS值有关的参数是( )A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( )A.m t1=m a2, αt1=αa2,γ=βB.m a1=m t2, αa1=αt2,γ=βC.m t1=m a2, αt1=αa2,γ=-βD.m a1=m a2, αa1=αt2,γ=-β（注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的( )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和________。

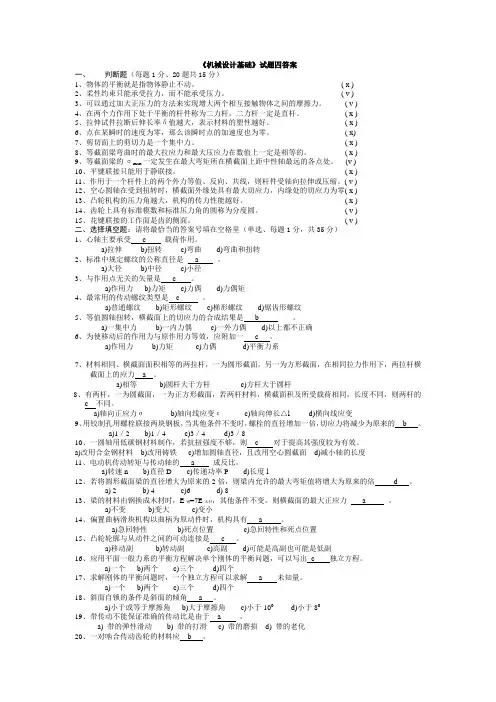

《机械设计基础》试题四答案一、判断题（每题1分、20题共15分）1、物体的平衡就是指物体静止不动。

( x )2、柔性约束只能承受拉力，而不能承受压力。

( v )3、可以通过加大正压力的方法来实现增大两个相互接触物体之间的摩擦力。

( v )4、在两个力作用下处于平衡的杆件称为二力杆，二力杆一定是直杆。

( x )5、拉伸试件拉断后伸长率δ值越大，表示材料的塑性越好。

( x )6、点在某瞬时的速度为零，那么该瞬时点的加速度也为零。

( x)7、剪切面上的剪切力是一个集中力。

( x )8、等截面梁弯曲时的最大拉应力和最大压应力在数值上一定是相等的。

( x )9、等截面梁的ζmax一定发生在最大弯矩所在横截面上距中性轴最远的各点处。

(v )10、平键联接只能用于静联接。

( x )11、作用于一个杆件上的两个外力等值、反向、共线，则杆件受轴向拉伸或压缩。

( v )12、空心圆轴在受到扭转时，横截面外缘处具有最大切应力，内缘处的切应力为零( x )13、凸轮机构的压力角越大，机构的传力性能越好。

( x )14、齿轮上具有标准模数和标准压力角的圆称为分度圆。

( v )15、花键联接的工作面是齿的侧面。

( v )二、选择填空题：请将最恰当的答案号填在空格里（单选、每题1分，共35分）1、心轴主要承受 c 载荷作用。

a)拉伸b)扭转c)弯曲d)弯曲和扭转2、标准中规定螺纹的公称直径是 a 。

a)大径b)中径c)小径3、与作用点无关的矢量是 c 。

a)作用力b)力矩c)力偶d)力偶矩4、最常用的传动螺纹类型是 c 。

a)普通螺纹b)矩形螺纹c)梯形螺纹d)锯齿形螺纹5、等值圆轴扭转，横截面上的切应力的合成结果是 b 。

a)一集中力b)一内力偶c)一外力偶d)以上都不正确6、为使移动后的作用力与原作用力等效，应附加一 c 。

a)作用力b)力矩c)力偶d)平衡力系7、材料相同、横截面面积相等的两拉杆，一为圆形截面，另一为方形截面，在相同拉力作用下，两拉杆横截面上的应力 a 。

机械设计基础期末试卷A（含参考答案）一、填空题( 每空1分，共分)2。

一般闭式齿轮传动中的主要失效形式是( ）和( )。

齿面疲劳点蚀, 轮齿弯曲疲劳折断3。

开式齿轮的设计准则是( ）。

应满足,σF≤σFP一定时，由齿轮强度所4. 当一对齿轮的材料、热处理、传动比及齿宽系数d决定的承载能力，仅与齿轮的（）或（）有关。

分度圆直径d1或中心距5. 在斜齿圆柱齿轮设计中，应取( ）模数为标准值;而直齿锥齿轮设计中，应取（）模数为标准值.法面；大端6. 润滑油的油性是指润滑油在金属表面的( ）能力.吸附7。

形成流体动压润滑的必要条件是（）、（)、( ）。

①两工作表面间必须构成楔形间隙；②两工作表面间必须充满具有一定粘度的润滑油或其他流体；③两工作表面间必须有一定的相对滑动速度，其运动方向必须保证能带动润滑油从大截面流进，从小截面流出。

8。

滑动轴承的润滑作用是减少（），提高（)，轴瓦的油槽应该开在（）载荷的部位。

摩擦:传动效率；不承受9。

蜗杆传动中，蜗杆所受的圆周力F t1的方向总是与( )，而径向力F rl的方向总是( ）。

与其旋转方向相反，指向圆心10. 由于蜗杆传动的两齿面间产生较大的( )速度，因此在选择蜗杆和蜗轮材料时，应使相匹配的材料具有良好的（）和（)性能。

通常蜗杆材料选用( )或( )，蜗轮材料选用( )或（）,因而失效通常多发生在( ）上.相对滑动；减摩、耐磨；碳素钢或合金钢，青铜或铸铁；蜗轮11. 当带有打滑趋势时,带传动的有效拉力达到（)，而带传动的最大有效拉力决定于（)、( ）、（）和( )四个因素。

最大值；包角；摩擦系数;张紧力及带速12. 带传动的最大有效拉力随预紧力的增大而( ),随包角的增大而（)，随摩擦系数的增大而( ),随带速的增加而( ）。

增大；增大；增大；减小13。

在设计V带传动时，为了提高V带的寿命,宜选取（）的小带轮直径。

较大14。

在带传动中，弹性滑动是（ )避免的,打滑是( )避免的。

《机械设计基础》期末试题库及答案二、判断题1．带传动的弹性滑动是不可避免的,打滑是可以避免的。

(√ ) 2．V带型号中,截面尺寸最小的是Z型。

(×）3、在直齿圆柱齿轮传动中,忽略齿面的摩擦力,则轮齿间受有圆周力、径向力和轴向力三个力作用。

(×）3．蜗杆传动一般用于大速比的场合。

(√)4．蜗杆传动一般用于传动大功率、大速比的场合。

(×）5．定轴轮系的传动比等于始末两端齿轮齿数之反比。

(×）6．楔键的顶底面是工作面。

(√)7、设计键联接时,键的截面尺寸通常根据传递转矩的大小来选择。

(×）8、在螺纹联接的结构设计中,通常要采用凸台或凹坑作为螺栓头和螺母的支承面,其目的是使螺栓免受弯曲和减小加工面。

(√)9、螺纹联接是可拆联接。

(√)10、滚动轴承的基本额定动载荷C值越大,则轴承的承载能力越高。

(√ )11、在相同工作条件的同类型滚动轴承,通常尺寸越大,其寿命越长。

(√ )三、选择题 (将正确答案的序号填在括号中)(每题2分)1、带传动的主要失效形式是带的(A)A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀2、带传动中弹性滑动现象的产生是由于(C)A.带的初拉力达不到规定值B.带与带轮的摩擦系数过小C.带的弹性变形D.带型选择不当3、 (A )是带传动中所固有的物理现象,是不可避免的。

A.弹性滑动B.打滑C.松驰D.疲劳破坏4、闭式硬齿面齿轮传动的主要失效形式是(B)A.齿面胶合B.轮齿疲劳折断C.齿面磨粒磨损D.轮齿过载折断5、齿面接触疲劳强度设计准则针对的齿轮失效形式是(A)A.齿面点蚀B.齿面胶合C.齿面磨损D.轮齿折断6、为了实现两根相交轴之间的传动,可以采用(C)A.蜗杆传动B.斜齿圆柱齿轮传动C.直齿锥齿轮传动D.直齿圆柱齿轮传动8、键的截面尺寸b×h主要是根据( D )来选择。

A.传递扭矩的大小B.传递功率的大小C.轮毂的长度D.轴的直径9、滚动轴承在一般转速下的主要失效形式是(C)A.过大的塑性变形B.过度磨损C.疲劳点蚀D.胶合10、联轴器和离合器均具有的主要作用是(B)A.补偿两轴的综合位移B.联接两轴,使其旋转并传递转矩C.防止机器过载D.缓和冲击和振动四、问答题(每题5分)1、说明带的弹性滑动与打滑的区别。

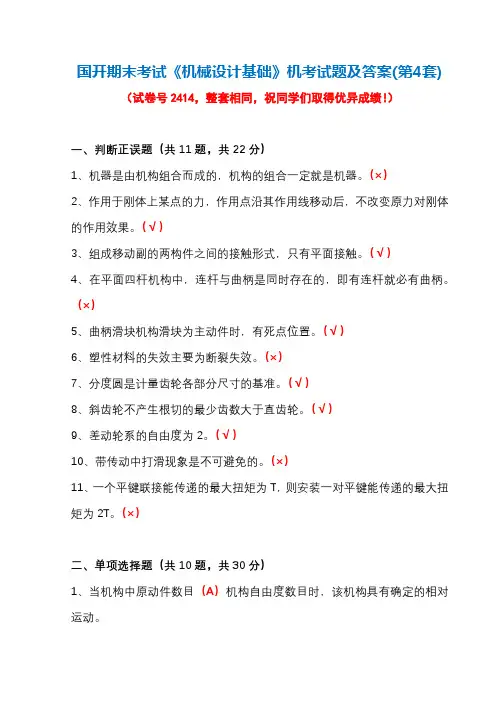

国开期末考试《机械设计基础》机考试题及答案(第4套) （试卷号2414，整套相同，祝同学们取得优异成绩！）一、判断正误题（共11题，共22分）1、机器是由机构组合而成的，机构的组合一定就是机器。

（×）2、作用于刚体上某点的力，作用点沿其作用线移动后，不改变原力对刚体的作用效果。

（√）3、组成移动副的两构件之间的接触形式，只有平面接触。

（√）4、在平面四杆机构中，连杆与曲柄是同时存在的，即有连杆就必有曲柄。

（×）5、曲柄滑块机构滑块为主动件时，有死点位置。

（√）6、塑性材料的失效主要为断裂失效。

（×）7、分度圆是计量齿轮各部分尺寸的基准。

（√）8、斜齿轮不产生根切的最少齿数大于直齿轮。

（√）9、差动轮系的自由度为2。

（√）10、带传动中打滑现象是不可避免的。

（×）11、一个平键联接能传递的最大扭矩为T，则安装一对平键能传递的最大扭矩为2T。

（×）二、单项选择题（共10题，共30分）1、当机构中原动件数目（A）机构自由度数目时，该机构具有确定的相对运动。

【B】：小于【C】：大于【D】：大于或等于2、平面四杆机构中，若各杆长度分别为a=40、b=60、c=60、d=70。

当以a的相邻杆为机架，则此四杆机构为（B）。

【A】：双曲柄机构【B】：曲柄摇杆机构【C】：双摇杆机构【D】：曲柄滑块机构3、曲柄摇杆机构中，曲柄为主动件时，（C）为死点位置。

【A】：曲柄与连杆共线时的位置【B】：摇杆与连杆共线时的位置【C】：不存在【D】：曲柄与连杆成90°4、下列机构中，不属于间歇机构的是（C）。

【A】：棘轮机构【B】：槽轮机构【C】：齿轮机构【D】：不完全齿轮机构5、标准齿轮的（B）上的压力角为20°。

【A】：基圆【C】：齿根圆【D】：齿顶圆6、为了齿轮能进入啮合，它们必须相同的是（D）。

【A】：直径【B】：宽度【C】：齿数【D】：基圆齿距7、在普通圆柱蜗杆传动中，若其他条件不变而增加蜗杆头数，将使（A）。

《机械设计基础》期末考试试卷(A4)一、填空题(20分)1．以齿轮中心为圆心，过节点所作的圆称为圆。

2．火车车轮在铁轨上的滚动，属于副。

3．零件是的基本单元，构件是的基本单元。

4．机构具有唯一确定相对运动的条件。

5．在平面四杆机构中，和为反映机构传力性能的重要指标。

6．齿距P与π的比值P/π称为。

7．基圆越小，渐开线越，基圆越大，渐开线越趋。

基圆内产生渐开线。

8．按轴在工作中承受载荷的特点，轴分为、、。

9．零件在轴上的固定形式包括和。

10．6205轴承是____________轴承，轴承内径为____________mm。

二、选择题 (20分)1．在曲柄摇杆机构中，为提高机构的传力性能，应该（）。

A．增大传动角γB．减小传动角γC．增大压力角αD．减小极位夹角θ2．下列铰链四杆机构中，能实现急回运动的是（）。

A．双摇杆机构B．曲柄摇杆机构C．双曲柄机构D．对心曲柄滑块机构3与连杆机构相比，凸轮机构最大的缺点是（）。

A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动4．渐开线标准齿轮的根切现象，发生在（）。

A．模数较大时B．模数较小时C．齿轮较少时D．齿数较多时5．齿轮传动中，轮齿的齿面疲劳点蚀，通常首先发生在（）。

A．齿顶部分B．靠近节线的齿顶部分C．齿根部分D．靠近节线的齿根部分6．带传动中，弹性滑动（）。

A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免7．下列四种螺纹中，自锁性能最好的是（）。

A．粗牙普通螺纹B．细牙普通螺纹C．梯形螺纹D．锯齿形螺纹8．与其他机构相比，凸轮机构最大的优点是（）。

A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大9．在下列四种类型的联轴器中，能补偿两轴的相对位移以及可缓和冲击、吸收振动的是（）。

A．凸缘联轴器B．齿式联轴器C．万向联轴器D．弹性柱销联轴器10 . 压力角是指凸轮轮廓曲线上某点的（）。

《机械设计基础》试卷（A卷）（每空1分，共28分）1、力的三要素是指力的、和。

2、拉压杆的轴向拉伸与压缩变形，其轴力的正号规定是：。

3、根据约束情况的不同静定梁可分为：、、三种常见形4、运动副接触形式有: 、、。

5、平面四杆机构无急回特性时极位夹角θ，行程速比系数K 。

6、齿轮传动的重合度越大，表示同时参与啮合的轮齿对数，齿轮传动也越。

7、渐开线齿廓形状取决于直径大小。

8、凸轮机构中，凸轮基圆半径愈，压力角愈，机构传动性能9、常用的间歇运动机构有和。

10、一般开式齿轮传动的主要失效形式是和。

11、链传动和V带传动相比，在工况相同的条件下，作用在轴上的压轴力，其原因是链传动不需要。

12、一个基本周转轮系中，行星轮可有多个，太阳轮的数量不多于个，行星架只能有个。

13、汽车车轮的上方，用板簧制成弹性悬挂装置，其作用是。

14、机械零件的磨损过程分三个阶段：阶段、阶段和剧烈磨损阶段。

二、选择题：（每题1分，共12分）1、关于平面力系的主矢和主矩，以下表述中正确的是（）A．主矢的大小、方向与简化中心无关；B. 主矩的大小、转向一定与简化中心的选择有关;C. 当平面力系对某点的主矩为零时，该力系向任何一点简化结果为一合力;D. 当平面力系对某点的主矩不为零时，该力系向任一点简化的结果均不可能为一合力。

2、下列表述中正确的是（）A．任何平面力系都具有三个独立的平衡方程式；B. 任何平面力系只能列出三个平衡方程式;C. 在平面力系的平衡方程式的基本形式中，两个投影轴必须相互垂直;D. 平面力系如果平衡，该力系在任意选取的投影轴上投影的代数和必为零3、设轴向拉伸杆横截面上的正应力为σ，则450斜截面上的正应力和剪应力( )。

A．分别为σ/2和σ; B. 均为σ；C. 分别为σ和σ/2；D均为σ/2。

4、一圆轴用碳钢制作，校核其扭转角时，发现单位长度扭转角超过了许用值。

为保证此轴的扭转刚度，采用哪种措施最有效( )。

机械设计基础期末考试试题答案一、选择题（每题2分，共20分）1. 下列哪个选项不属于机械设计的基本要求？A. 实用性B. 安全性C. 经济性D. 美观性答案：D2. 下列哪个零件属于机械中的传动零件？A. 螺栓B. 齿轮C. 轴承D. 联轴器答案：B3. 下列哪种传动方式效率最高？A. 皮带传动B. 齿轮传动C. 涡轮传动D. 摩擦轮传动答案：B4. 下列哪个选项是弹性变形？A. 永久变形B. 塑性变形C. 弹性变形D. 疲劳变形答案：C5. 下列哪个选项不是机械零件的失效形式？A. 磨损B. 断裂C. 变形D. 烧蚀答案：D二、填空题（每题2分，共20分）1. 机械设计的基本要求包括：实用性、安全性、经济性、可靠性、环保性。

2. 机械零件的失效形式主要有：磨损、断裂、变形、疲劳、腐蚀等。

3. 传动零件主要包括：齿轮、皮带轮、链轮、涡轮等。

4. 轴承按照工作原理可分为：滑动轴承和滚动轴承。

5. 联轴器的作用是：连接两根轴，使它们一起旋转。

三、判断题（每题2分，共20分）1. 机械设计的主要目的是实现生产过程的自动化。

（×）2. 传动零件的效率越高，机械的能耗越低。

（√）3. 弹性变形是机械零件失效的主要原因之一。

（×）4. 齿轮传动属于摩擦传动。

（×）5. 联轴器的作用是传递扭矩和转速。

（√）四、简答题（每题10分，共30分）1. 简述机械设计的基本原则。

答案：机械设计的基本原则包括：（1）满足使用要求：机械设计应满足生产、生活或其他用途的实际需求。

（2）安全性：机械设计应确保在正常工作条件下，人员和设备的安全。

（3）经济性：机械设计应尽量降低成本，提高经济效益。

（4）可靠性：机械设计应保证在规定的时间内，机械能够正常运行，不发生故障。

（5）环保性：机械设计应尽量减少对环境的影响，降低污染。

2. 简述齿轮传动的优缺点。

答案：齿轮传动的优点：（1）传动效率高，可达98%以上。

机械设计基础期末考试试题+答案解析《机械设计基础》⼀、选择题：1.我国标准规定，渐开线标准直齿圆柱齿轮分度圆上的压⼒⾓应为（）度。

a）20 b）30c）60 d）902. 渐开线标准直齿圆柱齿轮（正常齿）的齿顶⾼系数为（），顶隙系数为（）。

a）1，0.1 b）1，0.2 c） 1.2，0.2 d）1，0.253. 渐开线直齿圆柱齿轮的正确啮合条件是（）a）模数相等b）压⼒⾓相等c）模数和压⼒⾓分别相等且为标准值d）a，b，c都不对4.⽤齿条形⼑具加⼯标准直齿圆柱齿轮,当压⼒⾓为20°,齿顶系数为1时,不根切的最少齿数是多少?（）a）15 b）16c）17 d）185. 平⾯机构⾃由度的计算公式为（）。

a）3n-2P L-P H b）3n- P L- P Hc）2n- P L -P H d）n- P L- P H6. 构件是机构的基本（）单元。

a）运动b）制造c）联结d）a）b）c）都不对7.平⾯四杆机构的压⼒⾓和传动⾓的关系为（）。

a）互为余⾓b）互为补⾓c）a，b都可能d）a，b都不可能8. 带传动的最⼤应⼒发⽣在（）。

a)紧边与⼩轮的切点b)紧边c)松边d)松边与⼩轮的切点9.V带的截⾯形状为（）。

a）V形b）梯形c）圆形d）矩形10.⽤范成法切制齿轮时，只要两齿轮（），就可以⽤同⼀把滚⼑。

a) 模数相等b）压⼒⾓相等c) 模数和压⼒⾓分别相等d)齿数相等⼆、填空题：1．闭式硬齿⾯齿轮传动常按强度设计，然后校核强度。

2．预紧后受轴向变载荷的螺纹联接，为提⾼联接的疲劳强度，应尽量减⼩的刚度，以及提⾼的⾼度。

3．增加蜗杆头数，可以传动效率，但蜗杆头数过多，将会给带来困难。

4．直齿圆锥齿轮传动的强度计算⽅法是以的当量圆柱齿轮为计算基础的。

5．阿基⽶德蜗杆与蜗轮正确啮合的条件是。

6._______是机器与机构的统称。

7.包⾓是指带与带轮接触弧所对的圆⼼⾓。

对于平带传动，⼀般要求包⾓α≥________；对于V带传动，⼀般要求包⾓α≥________。

机械设计基础一、选择题：（每题2分，共20分）1 平面高副所受的约束数为A 、1 ； B、2 ； C、 3。

2 铰链四杆机构ABCD中，AB为曲柄，CD为摇杆，BC为连杆。

若l AB=30mm，l BC=70mm，l CD=80mm，则机架最大杆长为A 、 80mm ；B 、 150mm ；C 、 120mm。

3 凸轮机构从动件采用等速运动规律时A 、无冲击；B 、有刚性冲击；C 、有柔性冲击。

4 一对渐开线齿轮啮合传动时，其节圆压力角A 、大于啮合角；B 、等于啮合角；C 、小于啮合角。

5. 轮系运动时，各轮轴线位置固定不动的称为A 、周转轮系；B 、定轴轮系；C 、行星轮系6. 当两渐开线齿轮的中心距略有改变时，该对齿轮的A 、传动比不变，且啮合角也不变；B 、传动比有变化，但啮合角不变；C 、传动比不变，但啮合角有变化。

7 机器中各运动单元称为：A 、零件； B、构件； C 、机件。

8 用简单的线条和规定的符号代表构件和运动副所绘制的机构简图称为：A 、机构运动简图；B 、机构示意图； C、运动线图。

9 平面铰链四杆机构ABCD中，AD为机架，L AB=40mm，L BC=60mm，L CD=120mm，L AD=120mm，那么：A、 AB杆为曲柄，CD杆为摇杆；B、 CD与AB杆均为曲柄；C 、AB与CD均为摇杆。

10 凸轮机构从动件采用等加速等减速运动规律时，A 、无冲击； B、有刚性冲击； C、有柔性冲击。

11 在单圆销的平面槽轮机构中，当圆销所在构件作单向连续运动时，槽轮的运动通常为：A、双向往复摆动；B、单向间歇转动；C、单向连续转动。

12、闭式软齿面齿轮传动中，齿轮最可能出现的破坏形式为。

A. 轮齿折断B. 齿面磨料磨损C. 齿面疲劳点蚀13、拧紧螺母时的功率主要与螺纹的_______有关。

A. 升角B.线数C.螺距和牙型角D.升角和牙型角14. 只承受弯矩的轴，称为。

A. 转轴B. 心轴C. 传动轴15、平键联接的可能失效形式有。

机械设计基础期末考试试题答案解析试题一一 .填空1.一平面铰链四杆机构的各杆长度分别为a=350，b=600,c=200，d=700；（1) 当取c 杆为机架时，它为何种具体类型,____双曲柄机构_______;（2）当取d杆为机架时，则为_____曲柄摇杆机构______.2。

曲柄摇杆机构中，摇杆为主动件时，____曲柄与连杆共线时为_____死点位置。

(A）不存在 (B) 曲柄与连杆共线时为（C）摇杆与连杆共线时为3。

为保证四杆机构良好的机械性能,______传动角_____不应小于最小许用值。

(A）压力角 (B）传动角 (C)极位夹角4。

____ 凸轮轮廓曲线_______决定了从动杆的运动规律。

（A)凸轮转速 (B)凸轮轮廓曲线 (C）凸轮形状5。

凸轮机构中,凸轮基圆半径愈_____大______，压力角愈_____小___ ，机构传动性能愈好。

6.紧键联接与松键连联接的主要区别在于:前者安装后，键与键槽之间就存在有____摩擦力_______.（A) 压紧力 (B）轴向力 (C) 摩擦力7。

链“B18X80”的含义是___B型键宽度b=18mm，长度L=80mm _______。

8.螺纹联接是指利用螺纹零件把需要固定在一起的零件固连起来___.螺旋传动是指__利用螺纹零件实现回转运动转换成直线运动________。

9。

螺纹的公称直径是指它的____外径___，螺纹“M12X1。

5"的含义为_细牙螺纹外径12mm，螺距1.5____。

10。

采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_________双头螺栓联接______________.用于薄壁零件联接的螺纹，宜采用_________三角形细牙螺纹______________。

（A) 螺栓联接 (B) 双头螺栓联接 (C) 螺钉联接 (D）三角形细牙螺纹(E) 三角形粗牙螺纹（F）矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm,为使螺母相对螺杆沿轴向移动12mm,则螺杆应转____2_____圈。
