第二章流体力学基础
第一讲
1.物质的三种状态: 固、液、气
2.流动性:在切向力的作用下,物质内部各部分之间就会产
生相对运动,物体的这一性质称为流动性。
3.流体:具有流动性的物体,具体指液体和气体。
4.流体力学: 将流体看作无数连续分布的流体粒子组成的
连续介质.
5.黏滞性:实际流体流动时内部存在阻碍相对运动的切向内摩擦力。
6.流体的分类:实际流体和理想流体
7.压缩性:实际流体的体积随压强的增大而减小,即压缩性。
8.实际流体:具有压缩性存在黏滞性流体。
9.理想流体:研究气体流动时,只要压强差不太大,气体的压缩性可以不考虑,黏滞性弱的流体(水和酒精)的黏滞性也可不考虑,故绝对不可压缩完全没有黏滞性的流体即为理想流体。
10.流体运动的描述:a.(拉格朗日法)追踪流体质点的运动, 即从个别流体质点着手来研究整个流体的运动. 这种研究方法最基本的参数是流体质点的位移. 由质点坐标代表不同的流体质点. 它们不是空间坐标, 而是流体质点的标
号.b.(欧拉法)是从分析流体流动空间中的每一点上的流体质点的运动着手来研究整个流体运动. 即研究流体质点在通过某一个空间点时流动参数随时间的化规律.
注:在流体运动的实际研究中, 对流体每个质点的来龙去脉并不关心, 所以常常采用欧拉法来描述流体的运动.
11.流场:流体流动的空间
12.流线:a.线上每一点的切线方向表示流体粒子流经该点时流速的方向。
b.通过垂直于流速方向上单位面积流线的条数等于流体粒子流经该点时流速的大小。
c.流线的疏密程度可以表示流速的大小。
d.流线不能相交,因为流体流速较小时,流体粒子流经各点时的流速唯一确定。
e.流体作稳定流动时, 流线形状保持不变, 且流线与流体粒子流动轨迹重合.
13.稳定流动:一般情况下, 流体流动时空间各点的流速随位置和时间的不同而不同, 若空间各点流速不随时间变化,流速只是空间坐标的函数v=v(x,y,z),而与时间无关,则称该流动为定常流动(稳定流动).所以,定常流动的流场是一种流速场,也只有在定常流动中,流线即为粒子运动轨迹。而且,速度不随时间变化,不一定是匀速,只是各点速度一定。
14.流管:如果在运动流体中取一横截面S1, 则通过其周边各
点的流线所围成的管状体叫做流管.
注:a.流体作定常流动时, 流管内外流体都不会穿越管壁.流管外流体也不会流入流管内。(因为流线不相交)
b.研究流体运动时,将流场看成是许多流管的组合,研究流管内流体的运动。
15.流量:单位时间内流过S 面流体的体积称为体积流量,简称流量。即Q=sv.
16.连续性方程:稳定流动的不可压缩液体, 在同一时间通 过任意管段的流体质量相等 m1=m2 .得1122S v S v 即SV=常量
(文字叙述即为流量连续原理)。
注(连续性方程的医学延伸):血液在血管内的流动基本是连续的。(忽略血管弹性,血流本身惯性,摩擦等)从而得出主动脉流速大于腔静脉大于毛细血管。
17.伯努利方程(重点):a.推导关键是S1和S2两面一个取后面液体的作用,一个取前面液体的作用,其余力相互抵消。最后式子的两边同除V 。
b.理想流体定常流动时,同一流管内单位体积流体的压强能,动能和势能相互转化,其总和不变。(单位体积液体的动能、重力势能和压强能三者之和是一恒量).
c. 适用条件: 1. 同一流管 2. 理想流体 3. 作稳定流动
d.本节的公式和习题需要在定常流动和理想流体受两个限制。
e.利用伯努利方程也可以解决一些不易压缩,黏滞性较弱的
实际流体的流动问题,所得结果具有实际意义。
f.伯努利方程的两种表现形式:不变型----221112221122
P gh P gh +ρυ+ρ=+ρυ+ρ(定量计算),常量型----
212P gh +ρυ+ρ=常量(定性分析)。 18.理想流体伯努利方程的应用:a.空吸现象(应用于水流抽气机,喷雾器,汽油发动机的化油器):流速与压强的关系 b.流速计(两种形式的比托管流量计):流速计算表达式 c.流量计:(文丘里流量计):流量计算表达式
d.血压与体位相关:同高出血压相同(平躺),测量值与计算值稍有偏差是血液黏滞性所致。所以测血压一定要注意体位和测量部位。
e.飞机升天,弧旋球,火车的警戒线,球不落下来的实验
19.伯努利方程应用注意:1.正确地选取截面, 包含所求量.2. .方程正确简化:等粗管拿掉速度一项,等高管拿掉高度一项。
3.找出隐条件: 大管小孔, 大处v 不计. 与空气接触, p =p0
流体力学知识点大全- 吐血整理
1. 从力学角度看,流体区别于固体的特点是:易变形性,可压缩性,粘滞性和表面张 力。 2. 牛顿流体: 在受力后极易变形,且切应力与变形速率成正比的流体。即τ=μ*du/dy 。 当n<1时,属假塑性体。当n=1时,流动属于牛顿型。当n>1时,属胀塑性体。 3. 流场: 流体运动所占据的空间。 流动分类 时间变化特性: 稳态与非稳态 空间变化特性: 一维,二维和三维 流体内部流动结构: 层流和湍流 流体的性质: 黏性流体流动和理想流体流动;可压缩和不可压缩 流体运动特征: 有旋和无旋; 引发流动的力学因素: 压差流动,重力流动,剪切流动 4. 描述流动的两种方法:拉格朗日法和欧拉法 拉格朗日法着眼追踪流体质点的流动,欧拉法着眼在确定的空间点上考察流体的流动 5. 迹线:流体质点的运动轨迹曲线 流线:任意时刻流场中存在的一条曲线,该曲线上各流体质点的速度方向与 该曲线的速度方向一致 性质 a.除速度为零或无穷大的点以外,经过空间一点只有一条流线 b.流场中每一点都有流线通过,所有流线形成流线谱 c .流线的形状和位置随时间而变化,稳态流动时不变 迹线和流线的区别:流线是同一时刻不同质点构成的一条流体线; 迹线是同一质点在不同时刻经过的空间点构成的轨迹 线。 稳态流动下,流线与迹线是重合的。 6. 流管:流场中作一条不与流线重合的任意封闭曲线,通过此曲线的所有流线 构成的管状曲面。 性质:①流管表面流体不能穿过。②流管形状和位 置是否变化与流动状态有关。 7.涡量是一个描写旋涡运动常用的物理量。流体速度的旋度▽xV 为流场的涡 量。 有旋流动:流体微团与固定于其上的坐标系有相对旋转运动。无旋运动:流 场中速度旋度或涡量处处为零。 涡线是这样一条曲线,曲线上任意一点的切线方向与在该点的流体的涡量方 向一致。 8. 静止流体:对选定的坐标系无相对运动的流体。 不可压缩静止流体质量力满足 ▽x f=0 9. 匀速旋转容器中的压强分布p=ρ(gz -22r2 ω)+c 10. 系统:就是确定不变的物质集合。特点 质量不变而边界形状不断变化 控制体:是根据需要所选择的具有确定位置和体积形状的流场空间。其表 面称为控制面。特点 边界形状不变而内部质量可变 运输公式:系统的物理量随时间的变化率转换成与控制体相关的表达式。
水银 题1图 高程为9.14m 时压力表G 的读数。 题型一:曲面上静水总压力的计算问题(注:千万注意方向,绘出压力体) 1、AB 曲面为一圆柱形的四分之一,半径R=0.2m ,宽度(垂直纸面)B=0.8m ,水深H=1.2m ,液体密度3 /850m kg =ρ,AB 曲面左侧受到液体压力。求作用在AB 曲面上的水平分力和铅直分力。(10分) 解:(1)水平分力: RB R H g A h P z c x ?- ==)2 (ργ…….(3分) N 1.14668.02.0)2 2 .02.1(8.9850=??- ??=,方向向右(2分)。 (2)铅直分力:绘如图所示的压力体,则 B R R R H g V P z ??? ? ????+-==4)(2πργ……….(3分) 1.15428.04 2.014.32.0)2.02.1(8.98502=???? ? ?????+?-??=,方向向下(2分) 。 l d Q h G B A 空 气 石 油 甘 油 7.623.66 1.52 9.14m 1 1
2.有一圆滚门,长度l=10m ,直径D=4.2m ,上游水深H1=4.2m ,下游水深H2=2.1m ,求作用于圆滚门上的水平和铅直分压力。 解题思路:(1)水平分力: l H H p p p x )(2 12 22121-=-=γ 方向水平向右。 (2)作压力体,如图,则 l D Al V p z 4 432 πγγγ? === 方向垂直向上。 3.如图示,一半球形闸门,已知球门的半径m R 1= ,上下游水位差m H 1= ,试求闸门受到的水平分力和竖直分力的 大小和方向。 解: (1)水平分力: ()2R R H A h P c πγγ?+===左,2R R A h P c πγγ?='=右 右左P P P x -= kN R H 79.30114.31807.92=???=?=πγ, 方向水平向右。 (2)垂直分力: V P z γ=,由于左、右两侧液体对曲面所形成的压力体均为半球面,且两侧方向相反,因而垂直方向总的压力为0。 4、密闭盛水容器,已知h 1=60cm,h 2=100cm ,水银测压计读值cm h 25=?。试求半径R=0.5m 的半球盖AB 所受总压力的水平分力和铅垂分力。
第一章 流体的性质 例1:两平行平板间充满液体,平板移动速度0.25m/s ,单位面积上所受的作用力2Pa(N/m2>,试确定平板间液体的粘性系数μ。 例2 :一木板,重量为G ,底面积为 S 。此木板沿一个倾角为,表面涂有润滑油的斜壁下滑,如图所示。已测得润滑油的厚度为,木板匀速下滑的速度为u 。试求润滑油的动力粘度μ。 b5E2RGbCAP 例3:两圆筒,外筒固定,内筒旋转。已知:r1=0.1m ,r2=0.103m ,L=1m 。 。 求:施加在外筒的力矩M 。 例4:求旋转圆盘的力矩。如图,已知ω, r1,δ,μ。求阻力矩M 。 第二章 流体静力学
例1:用复式水银压差计测量密封容器内水面的相对压强,如图所示。已知:水面高程z0=3m, 压差计各水银面的高程分别为z1 = 0.03m, z2 = 0.18m, z3 = 0.04m, z4 = 0.20m,水银密度p1EanqFDPw ρ′=13600kg/m3,水的密度ρ=1000kg/m3 。试求水面的相对压强p0。 例2:用如图所示的倾斜微压计测量两条同高程水管的压差。该微压计是一个水平倾角为θ的Π形管。已知测压 计两侧斜液柱读数的差值为L=30mm ,倾角 θ=30°,试求压强差p1 –p2 。DXDiTa9E3d 例 3:用复式压差计测量两条气体管道的压差<如图所 示)。两个U 形管的工作液体为水银,密度为ρ2 ,其连接管充以酒精,密度为ρ1 。如果水银面的高度读数为z1 、 z2 、 z3、 z4 ,试求压强差pA –pB 。RTCrpUDGiT 例4:用离心铸造机铸造车轮。求A-A 面上的液体 总压力。 例5:已知:一块平板宽为 B ,长为L,倾角 ,顶端与水面平齐。求:总压力及作用点。 例7:坝的园形泄水孔,装一直径d = 1m 的 平板闸门,中心水深h = 3m ,闸门所在斜面与水平面成,闸门A 端设有铰链,B 端钢索
流体力学 习题解答
选择题: 1、恒定流是: (a) 流动随时间按一定规律变化;(b)流场中任意空间点上的运动要素不随时间变化;(c) 各过流断面的速度分布相同。(b) 2、粘性流体总水头线沿程的变化是:(a) 沿程下降 (a) 沿程下降;(b) 沿程上升;(c) 保持水平;(d) 前三种情况都可能; 3、均匀流是:(b)迁移加速度(位变)为零; (a) 当地加速度(时变)为零;(b)迁移加速度(位变)为零; (c)向心加速度为零;(d)合速度为零处; 4、一元流动是:(c) 运动参数是一个空间坐标和时间变量的函数; (a) 均匀流;(b) 速度分布按直线变化;(c) 运动参数是一个空间坐标和时间变量的函数; 5、伯努利方程中各项水头表示:(a) 单位重量液体具有的机械能; (a) 单位重量液体具有的机械能;(b)单位质量液体具有的机械能; (c)单位体积液体具有的机械;(d)通过过流断面流体的总机械能。 6、圆管层流,实测管轴线上流速为4m/s,则断面平均流速为::(c)2m;(a) 4m;(b)3.2m;(c)2m; 7、半圆形明渠,半径r=4m,其水力半径为:(a) 4m;(b)3m;(c) 2m;(d) 1m。 8、静止液体中存在:(a) 压应力;(b)压应力和拉应力;(c) 压应力和剪应力;(d) 压应力、拉应力和剪应力。 (1)在水力学中,单位质量力是指(c、) a、单位面积液体受到的质量力; b、单位体积液体受到的质量力; c、单位质量液体受到的质量力; d、单位重量液体受到的质量力。 答案:c (2)在平衡液体中,质量力与等压面() a、重合; b、平行 c、斜交; d、正交。
一、单项选择题 1.与牛顿内摩擦定律有关的因素是(A) A压强、速度和粘度;B流体的粘度、切应力与角变形率; 2C切应力、温度、粘度和速度; D压强、粘度和角变形。2.流体是一种(D)物质。 A不断膨胀直到充满容器的;B实际上是不可压缩的; C不能承受剪切力的; D 在任一剪切力的作用下不能保持静止的。0年考研《(毛中 3.圆管层流流动,过流断面上切应力分布为(B) A.在过流断面上是常数; B.管轴处是零,且与半径成正比; C.管壁处是零,向管轴线性增大; D. 按抛物线分布。2014年考研《政治》考前点题(毛中特) 4.在圆管流中,层流的断面流速分布符合(C) A.均匀规律; B.直线变化规律; C.抛物线规律; D. 对+曲线规律。 5. 圆管层流,实测管轴线上流速为4m/s,则断面平均流速为() A. 4m/s; B. 3.2m/s; C. 2m/s; D. 1m /s。2014年考研《政治》考前点题(毛中特) 6.应用动量方程求流体对物体的合力时,进、出口的压强应使用 () A 绝对压强 B 相对压强 C 大气压 D 真空度
7.流量为Q ,速度为v 的射流冲击一块与流向垂直的平板,则平板受到的冲击力为() A Qv B Qv 2 C ρQv D ρQv 2 8.在(D )流动中,伯努利方程不成立。 (A)定常 (B) 理想流体 (C) 不可压缩 (D) 可压缩 9.速度水头的表达式为(D ) (A)h g 2 (B)2ρ2v (C) 22v (D) g v 22 10.在总流的伯努利方程中的速度v 是(B )速度。 (A) 某点 (B) 截面平均 (C) 截面形心处 (D) 截面上最 大 2014年考研《政治》考前点题(毛中特) 11.应用总流的伯努利方程时,两截面之间(D ) 。 (A)必须都是急变流 (B) 必须都是缓变流 (C) 不能出现急变流 (D) 可以出现急变流 12.定常流动是(B )2014年考研《政治》考前点题(毛中特) A.流动随时间按一定规律变化; B.流场中任意空间点的运动要素不随时间变化; C.各过流断面的速度分布相同; D.各过流断面的压强相同。 13.非定常流动是 (B ) A. 0=??t u B. 0≠??t u C. 0=??s u D.0≠??s u 2014年考研《政治》考前点题(毛中特)
一、 二、 三、是非题。 1.流体静止或相对静止状态的等压面一定是水平面。(错误) 2.平面无旋流动既存在流函数又存在势函数。(正 确) 3.附面层分离只能发生在增压减速区。 (正确) 4.等温管流摩阻随管长增加而增加,速度和压力都减少。(错误) 5.相对静止状态的等压面一定也是水平面。(错 误) 6.平面流只存在流函数,无旋流动存在势函数。(正 确) 7.流体的静压是指流体的点静压。 (正确) 8.流线和等势线一定正交。 (正确) 9.附面层内的流体流动是粘性有旋流动。(正 确) 10.亚音速绝热管流摩阻随管长增加而增加,速度增加,压力减小。(正确) 11.相对静止状态的等压面可以是斜面或曲面。(正 确) 12.超音速绝热管流摩阻随管长增加而增加,速度减小,压力增加。(正确) 13.壁面静压力的压力中心总是低于受压壁面的形心。(正确) 14.相邻两流线的函数值之差,是此两流线间的单宽流量。(正确) 15.附面层外的流体流动时理想无旋流动。(正 确) 16.处于静止或相对平衡液体的水平面是等压面。(错 误) 17.流体的粘滞性随温度变化而变化,温度升高粘滞性减少;温度降低粘滞性增大。(错误 ) 18流体流动时切应力与流体的粘性有关,与其他无关。(错误) 四、填空题。 1、1mmH2O= 9.807 Pa 2、描述流体运动的方法有欧拉法和拉格朗日法。 3、流体的主要力学模型是指连续介质、无粘性和不可压缩性。 4、雷诺数是反映流体流动状态的准数,它反映了流体流动时惯性力 与粘性力的对比关系。 5、流量Q1和Q2,阻抗为S1和S2的两管路并联,则并联后总管路的流量 Q为,总阻抗S为。串联后总管路的流量Q 为,总阻抗S为。
第二章计算流体力学的基本知识 流体流动现象大量存在于自然界及多种工程领域中,所有这些工程都受质量守恒、动量守恒和能量守恒等基本物理定律的支配。这章将首先介绍流体动力学的发展和流体力学中几个重要守恒定律及其数学表达式,最后介绍几种常用的商业软件。 2.1计算流体力学简介 2.1.1计算流体力学的发展 流体力学的基本方程组非常复杂,在考虑粘性作用时更是如此,如果不靠计算机,就只能对比较简单的情形或简化后的欧拉方程或N-S方程进行计算。20 世纪30~40 年代,对于复杂而又特别重要的流体力学问题,曾组织过人力用几个月甚至几年的时间做数值计算,比如圆锥做超声速飞行时周围的无粘流场就从1943 年一直算到1947 年。 数学的发展,计算机的不断进步,以及流体力学各种计算方法的发明,使许多原来无法用理论分析求解的复杂流体力学问题有了求得数值解的可能性,这又促进了流体力学计算方法的发展,并形成了"计算流体力学" 。 从20 世纪60 年代起,在飞行器和其他涉及流体运动的课题中,经常采用电子计算机做数值模拟,这可以和物理实验相辅相成。数值模拟和实验模拟相互配合,使科学技术的研究和工程设计的速度加快,并节省开支。数值计算方法最近发展很快,其重要性与日俱增。 自然界存在着大量复杂的流动现象,随着人类认识的深入,人们开始利用流动规律来改造自然界。最典型的例子是人类利用空气对运动中的机翼产生升力的机理发明了飞机。航空技术的发展强烈推动了流体力学的迅速发展。 流体运动的规律由一组控制方程描述。计算机没有发明前,流体力学家们在对方程经过大量简化后能够得到一些线形问题解读解。但实际的流动问题大都是复杂的强非线形问题,无法求得精确的解读解。计算机的出现以及计算技术的迅速发展使人们直接求解控制方程组的梦想逐步得到实现,从而催生了计算流体力
1.若流体的密度仅随( )变化而变化,则该流体称为正压性流体。 A.质量 B.体积 C.温度 D.压强 2.亚声速流动,是指马赫数( )时的流动。 A.等于1 B.等于临界马赫数 C.大于1 D.小于1 3.气体温度增加,气体粘度( ) A.增加 B.减小 C.不变 D.增加或减小 4.混合气体的密度可按各种气体( )的百分数来计算。 A.总体积 B.总质量 C.总比容 D.总压强 7.流体流动时,流场各空间点的参数不随时间变化,仅随空间位置而变,这种流动称为( ) A.定常流 B.非定常流 C.非均匀流 D.均匀流 8.流体在流动时,根据流体微团( )来判断流动是有旋流动还是无旋流动。 A.运动轨迹是水平的 B.运动轨迹是曲线 C.运动轨迹是直线 D.是否绕自身轴旋转 9.在同一瞬时,流线上各个流体质点的速度方向总是在该点与此线( ) A.重合 B.相交 C.相切 D.平行 10.图示三个油动机的油缸的内径D相等,油压P也相等,而三缸所配的活塞结构不同,三个油动机的出力F1,F2,F3的大小关系是(忽略活塞重量)( ) A.F 1=F2=F3 B.F1>F2>F3 C.F1
A16轮机3,流体力学复习资料,4&5章 第四章相似原理和量纲分析 1. 流动的力学相似 1)几何相似:两流场中对应长度成同一比例。 2)运动相似:两流场中对应点上速度成同一比例,方向相同。 3)动力相似:两流场中对应点上各同名力同一比例,方向相同。 4)上述三种相似之间的关系。 基本概念(量纲、基本量纲、导出量纲) 量纲:物理参数度量单位的类别称为量纲或因次。 基本量纲:基本单位的量纲称为基本量纲,基本量纲是彼此独立的,例如用,LMT来表示长度,质量和时间等,基本量纲的个数与流动问题中所包含的物理参数有关,对于不可压缩流体流动一般只需三个即,LMT(长度,质量和时间),其余物理量均可由基本量纲导出。 导出量纲:导出单位的量纲称为导出量纲。 一些常用物理量的导出量纲。 2. 动力相似准则 牛顿数?表达式? 弗劳德数?表达式,意义? 雷诺数?表达式,意义? 欧拉数?柯西数?韦伯数?斯特劳哈尔数? 判断基本模型实验通常要满足的相似准则数。 掌握量纲分析法(瑞利法和π定理)。
第五章黏性流体的一维流动 1. 黏性总流的伯努利方程 应用:黏性不可压缩的重力流体定常流动总流的两个缓变流截面。 该方程的具体形式?几何意义? 2. 黏性流体管内流动的两种损失 沿程损失:产生的原因?影响该损失的因素? 沿程损失的计算公式?达西公式? 局部损失:产生原因? 局部损失计算公式? 3. 黏性流体的两种流动状态 层流和紊流 上临界速度,上临界雷诺数? 下临界速度,下临界雷诺数? 工程实际中,圆管中流动状态判别的雷诺数?2000 4. 管口进口段中黏性流体的流动 边界层的概念? 紊流边界层 层流边界层 层流进口段长度计算经验公式 5. 圆管中的层流流动 速度分布? 切应力分布?
流体力学总题库 第一章 1.如图所示,转轴直径=0.36m,轴承长度=1m ,轴与轴承之间的缝隙,其中充满动力粘度的油,如果轴的转速=200r/min,求克服油的粘性阻力所消耗的功率。 解油层与轴承接触面上的速度为零,与轴接触面上的速度等于轴面上的线速度。 设油层在缝隙内的速度分布为直线分布,即,则轴表面上总的切向力为 克服摩擦所消耗的功率为 d L δ n 2.在温度不变的条件下,体积为的水,压强从增到,体积减少了,试求水的压缩率。 由流体压缩系数计算公式可知: 3.某种油的运动黏度是 4.28x10∧-7 ㎡/s,密度是ρ=678kg/m3,试求其动力黏度。 解:油的运动黏度v=4.28x10∧-7㎡/s。ρ=678kg/m3 v=u/p得u=pv=4.28x10*-7x678=2.9x10∧-4Pa.s 4.(习题1-8) 解:查表知:15℃时,空气的μ=17.84x10 6- Pa?s ∴ S=2πrx1x10 3 =0.2πm 2 ∴ F=μSu/h=(17.84x10 6- x0.2 πx0.3/1x10 3- )N≈3.36x10 3- N 5. 如图1-15所示,已知动力润滑轴承内轴的直径,轴承宽度,间隙,间隙内润滑油的动力黏度,消耗的功率 ,试求轴的转速n为多少? 解油层与轴承接触面上的速度为零,与轴接触面上的速度等于轴面上的线速度 60 D nπ υ= 设油层在缝隙内的速度分布为直线分布,即 δ υ υ = dy d x ,则轴表面上总的切向力T为 Db π δ υ μ τ= A = T 克服摩擦力所消耗的功率为 υ T = P
联立上式,解得 m in 2830r n= 6.两平行平板之间的间隙为2mm,间隙内充满密度为885 3 m kg、运动黏度为s m2 00159 .0的油,试求当两板相对速度为s m 4时作用在平板上的摩擦应力。 解油的动力黏度为 s Pa? = ? = =40715 .1 885 00159 .0 νρ μ 设油在平板间的速度分布为直线分布,即 δ υ υ = dy d x ,则平板上摩擦应力为 Pa 3. 2814 10 2 4 40715 .1 3 = ? ? = = - δ υ μ τ 第二章 1、如图2-16所示,一连接压缩空气的斜管和一盛水的容器相连,斜管和水平面的夹角为30°,从压强表上的读得的压缩空气的压强为73.56mmHg,试求斜管中水面下降的长度L。 解:压缩空气的计示压强为 由题意知 所以有L==2m 2、已知h1=600mm,h2=250mm,h3=200mm,h4=300mm,h5=500mm,ρ1=1000kg/m3,ρ2=800kg/m3,ρ3=13598kg/m3,求A、B两点的压强差。(图在书33页2-18): 解:图中1-1、2-2、3-3均为等压面,可以逐个写出有关点的静压强为: P1=pA+ρ1gh1 P2=p1-ρ3gh2 P3=p2+ρ2gh3 P4=p3-ρ3gh4 P B=p4-ρ1g(h5-h4) 联立求解得: p B=p A+ρ1gh1+ρ3gh2+ρ2gh3+ρ3gh4-ρ1g(h5-h4) A、B两点的压强差为: p A-p B=ρ1g(h5-h4)+ ρ3gh4-ρ2gh3+ρ3gh2-ρ1gh1 3、汽车上装有内充液体的U形管,图见38页2-24所示,U形管水平方向的长度L=0.5m,汽车在水平路面上沿直线等加速行驶,加速度为a=0.5m/,试求U形管两支管中液面的高度差。解如图2-24所示,当汽车在水平路面上作等加速直线运动时,U形管两支管的液面在同一斜面上,设该斜面和水平方向的夹角为,由题意知 =a/g=(h1-h2)/L=/L 由上式可解出两支管液面差的高度 L=0.5=25.5mm 4、如图2-1所示,一倒置的U形管,其工作液体为油,下部为水,已知h=10cm,a=10cm,求两容器中的压强 ()gh h a g p p B A油 水 ρ ρ- + = - () B A p gb gh h b a g p= + + + + - 水 油 水 ρ ρ ρ O mmH h h a g p p B A 2 3. 108 100 1000 917 100 100 = ? - + = - + = - 水 油 水 ρ ρ ρ 5、两互相隔开的密封容器,压强表A的读数为 4 =2.710 A p Pa ?,真空表B的读数为4 = 2.910 B p Pa -?,求连接两容器的U形管测压计中两水银柱的液面差h为多少?解:
第一章 流体及其主要物理性质 例1: 已知油品的相对密度为0.85,求其重度。 解: 例2: 当压强增加5×104Pa 时,某种液体的密度增长0.02%,求该液体的弹性系数。 解: 例3: 已知:A =1200cm 2,V =0.5m/s μ1=0.142Pa.s ,h 1=1.0mm μ2=0.235Pa.s ,h 2=1.4mm 求:平板上所受的内摩擦力F 绘制:平板间流体的流速分布图 及应力分布图 解:(前提条件:牛顿流体、层流运 动) 因为 τ1=τ2 所以 3 /980085.085.0m N ?=?=γδ0=+=?=dV Vd dM V M ρρρρρ d dV V -=Pa dp d dp V dV E p 84105.2105% 02.01111?=??==-==ρρβdy du μ τ=??????? -=-=?2221110 h u h u V μτμτs m h h V h u h u h u V /23.02 112212 2 11 =+= ?=-μμμμμN h u V A F 6.41 1=-==μ τ
第二章 流体静力学 例1: 如图,汽车上有一长方形水箱,高H =1.2m ,长L =4m ,水箱顶盖中心有一供加水用的通大气压孔,试计算当汽车以加速度为3m/s 2向前行驶时,水箱底面上前后两点A 、B 的静压强(装满水)。 解: 分析:水箱处于顶盖封闭状态,当加速时,液面不变化,但由于惯性力而引起的液体内部压力分布规律不变,等压面仍为一倾斜平面,符合 等压面与x 轴方向之间的夹角 例2: (1)装满液体容器在顶盖中心处开口的相对平衡 分析:容器内液体虽然借离心惯性力向外甩,但由于受容器顶限制,液面并不能形成旋转抛物面,但内部压强分布规律不变: 利用边界条件:r =0,z =0时,p =0 作用于顶盖上的压强: (表压) (2)装满液体容器在顶盖边缘处开口的相对平衡 压强分布规律: =+s gz ax g a tg = θPa L tg H h p A A 177552=??? ?? ?+==θγγPa L tg H h p B B 57602=??? ?? ?-==θγγC z g r p +-?=)2( 2 2ωγg r p 22 2ωγ =C z g r p +-?=)2( 2 2ω γ

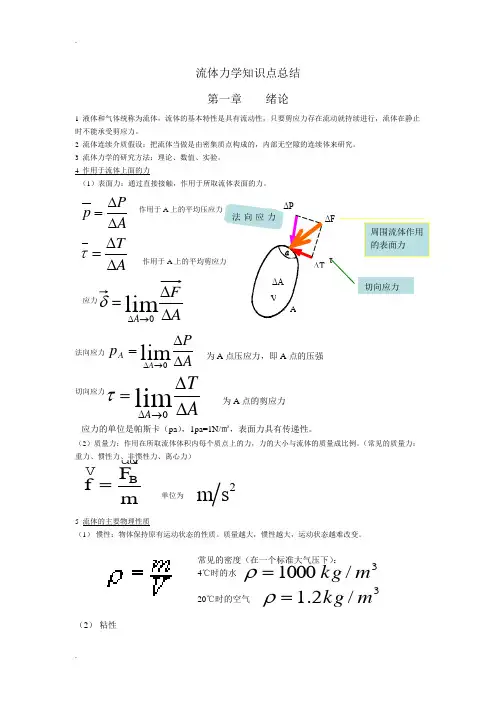

流体力学知识点总结 第一章 绪论 1 液体和气体统称为流体,流体的基本特性是具有流动性,只要剪应力存在流动就持续进行,流体在静止时不能承受剪应力。 2 流体连续介质假设:把流体当做是由密集质点构成的,内部无空隙的连续体来研究。 3 流体力学的研究方法:理论、数值、实验。 4 作用于流体上面的力 (1)表面力:通过直接接触,作用于所取流体表面的力。 作用于A 上的平均压应力 作用于A 上的平均剪应力 应力 法向应力 切向应力 (2)质量力:作用在所取流体体积内每个质点上的力,力的大小与流体的质量成比例。(常见的质量力: 重力、惯性力、非惯性力、离心力) 单位为 5 流体的主要物理性质 (1) 惯性:物体保持原有运动状态的性质。质量越大,惯性越大,运动状态越难改变。 常见的密度(在一个标准大气压下): 4℃时的水 20℃时的空气 (2) 粘性 ΔF ΔP ΔT A ΔA V τ 法向应力周围流体作用 的表面力 切向应力 A P p ??=A T ??=τA F A ??=→?lim 0δA P p A A ??=→?lim 0为A 点压应力,即A 点的压强 A T A ??=→?lim 0τ 为A 点的剪应力 应力的单位是帕斯卡(pa ) ,1pa=1N/㎡,表面力具有传递性。 B F f m =u u v v 2m s 3 /1000m kg =ρ3 /2.1m kg =ρ

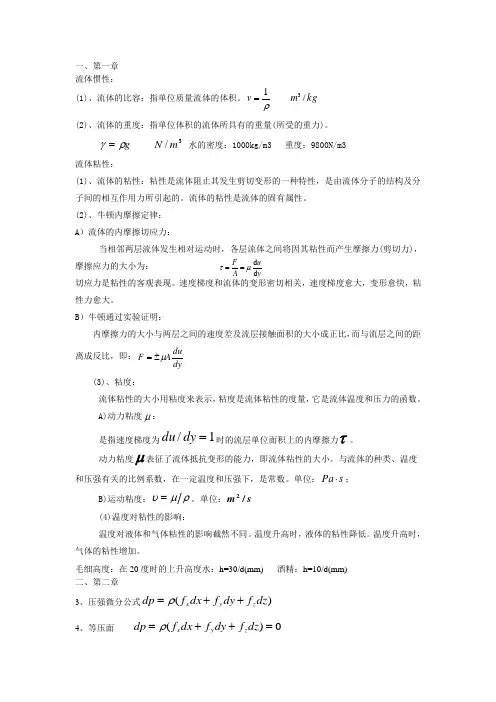

牛顿内摩擦定律: 流体运动时,相邻流层间所产生的切应力与剪切变形的速率成正比。即 以应力表示 τ—粘性切应力,是单位面积上的内摩擦力。由图可知 —— 速度梯度,剪切应变率(剪切变形速度) 粘度 μ是比例系数,称为动力黏度,单位“pa ·s ”。动力黏度是流体黏性大小的度量,μ值越大,流体越粘,流动性越差。 运动粘度 单位:m2/s 同加速度的单位 说明: 1)气体的粘度不受压强影响,液体的粘度受压强影响也很小。 2)液体 T ↑ μ↓ 气体 T ↑ μ↑ 无黏性流体 无粘性流体,是指无粘性即μ=0的液体。无粘性液体实际上是不存在的,它只是一种对物性简化的力学模型。 (3) 压缩性和膨胀性 压缩性:流体受压,体积缩小,密度增大,除去外力后能恢复原状的性质。 T 一定,dp 增大,dv 减小 膨胀性:流体受热,体积膨胀,密度减小,温度下降后能恢复原状的性质。 P 一定,dT 增大,dV 增大 A 液体的压缩性和膨胀性 液体的压缩性用压缩系数表示 压缩系数:在一定的温度下,压强增加单位P ,液体体积的相对减小值。 由于液体受压体积减小,dP 与dV 异号,加负号,以使к为正值;其值愈大,愈容易压缩。к的单位是“1/Pa ”。(平方米每牛) 体积弹性模量K 是压缩系数的倒数,用K 表示,单位是“Pa ” 液体的热膨胀系数:它表示在一定的压强下,温度增加1度,体积的相对增加率。 du T A dy μ =? dt dr dy du ? =?=μ μτdu u dy h =ρ μν= dP dV V dP V dV ? -=-=1/κρ ρ κ d dP dV dP V K =-==1
《例题力学》典型例题 例题1:如图所示,质量为m =5 kg 、底面积为S =40 cm ×60 cm 的矩形平板,以U =1 m/s 的速度沿着与水平面成倾角θ=30的斜面作等速下滑运动。已知平板与斜面之间的油层厚度 δ=1 mm ,假设由平板所带动的油层的运动速度呈线性分布。求油的动力粘性系数。 解:由牛顿摩擦定律,平板所受的剪切应力du U dy τμ μδ == 又因等速运动,惯性力为零。根据牛顿第二定律:0m ==∑F a ,即: gsin 0m S θτ-?= ()3 24 gsin 59.8sin 301100.1021N s m 1406010 m U S θδμ--?????==≈????? 例题2:如图所示,转轴的直径d =0.36 m 、轴承的长度l =1 m ,轴与轴承的缝隙宽度δ=0.23 mm ,缝隙中充满动力粘性系数0.73Pa s μ=?的油,若轴的转速200rpm n =。求克服油的粘性阻力所消耗的功率。 解:由牛顿摩擦定律,轴与轴承之间的剪切应力 ()60d d n d u y πτμ μδ == 粘性阻力(摩擦力):F S dl ττπ=?= 克服油的粘性阻力所消耗的功率: ()()3 223 22 3 230230603.140.360.732001600.231050938.83(W) d d n d n n l P M F dl πππμωτπδ -==??=??= ???= ? ?= 例题3:如图所示,直径为d 的两个圆盘相互平行,间隙中的液体动力黏度系数为μ,若下
盘固定不动,上盘以恒定角速度ω旋转,此时所需力矩为T ,求间隙厚度δ的表达式。 解:根据牛顿黏性定律 d d 2d r r F A r r ω ωμ μ πδ δ== 2d d 2d r T F r r r ω μπδ =?= 4 2 420 d d 232d d d T T r r πμωπμωδδ===? 4 32d T πμωδ= 例题4:如图所示的双U 型管,用来测定比水小的液体的密度,试用液柱高差来确定未知液体的密度ρ(取管中水的密度ρ水=1000 kg/m 3)。 水 解:根据等压面的性质,采用相对压强可得: ()()()123243g g g h h h h h h ρρρ---=-水水 1234 32 h h h h h h ρρ-+-= -水
《流体力学考》考点重点知识归纳 1.流体元:就有线尺度的流体单元,称为流体“质元”,简称流体元。流体元可看做大量流体质点构成的微小单元。 2.流体质点:(流体力学研究流体在外力作用下的宏观运动规律) (1)流体质点无线尺度,只做平移运动 (2)流体质点不做随即热运动,只有在外力的作用下作宏观运动; (3)将以流体质点为中心的周围临街体积的范围内的流体相关特性统计的平均值作为流体质点的物理属性; 3.连续性介质模型的内容:根据流体指点概念和连续介质模型,每个流体质点具有确定的宏观物理量,当流体质点位于某空间点时,若将流体质点的物理量,可以建立物理的空间连续分布函数,根据物理学基本定律,可以建立物理量满足的微分方程,用数学连续函数理论求解这些方程,可获得该物理量随空间位置和时间的连续变化规律。 4.连续介质假设:假设流体是有连续分布的流体质点组成的介质。 5.牛顿的粘性定律表明:牛顿流体的粘性切应力与流体的切变率成正比,还表明对一定的流体,作用于流体上的粘性切应力由相邻两层流体之间的速度梯度决定的,而不是由速度决定的: 6.牛顿流体:动力粘度为常数的流体称为牛顿流体。 7.分子的内聚力:当两层液体做相对运动时,两层液体的分子的平均距离加大,分子间的作用力变现为吸引力,这就是分子的内聚力。 液体快速流层通过分子内聚力带动慢流层,漫流层通过分子的内聚力阻滞快流层的运动,表现为内摩擦力。、 流体在固体表面的不滑移条件:分子之间的内聚力将流体粘附在固体表面,随固体一起运动或静止。 8.温度对粘度的影响:温度对流体的粘度影响很大。液体的粘度随温度升高而减小,气体的粘度则相反,随温度的升高而增大。 压强对粘性的影响:压强的变化对粘度几乎没有什么影响,只有发生几百个大气压的变化时,粘度才有明显改变,高压时气体和液体的粘度增大。 9.描述流体运动的两种方法 拉格朗日法:拉格朗日法又称为随体法。它着眼于流体质点,跟随流体质点一起运动,记录流体质点在运动过程中会各种物理量随所到位置和时间的变化规律,跟中所有质点便可了解整个流体运动的全貌。 欧拉法:欧拉法又称当地法。它着眼于空间点,把流体的物理量表示为空间位置和时间的函数。空间点的物理量是指,某个时刻占据空间点的。 流体质点的物理量,不同时刻占据该空间点的流体质点不同。 10.速度场:速度场是由流体空间各个坐标点的速度矢量构成的场。速度场不仅描述速度矢量的空间分布,还可描述这种分布随时间的变化。 11.毛细现象:玻璃管内的液体在表面张力的作用下液面升高或降低的现象称为毛细现象; 12.迹线:流体质点运动的轨迹。在流场中对某一质点作标记,将其在不同时刻的所在位置点连成线就是该流体质点的迹线。 13.定常流动:流动参数不随时间变化的流动。反之,流体参数随时间变化的流动称为不定长流动。 14.流线:流线是指示某一时刻流场中各点速度矢量方向的假象曲线。

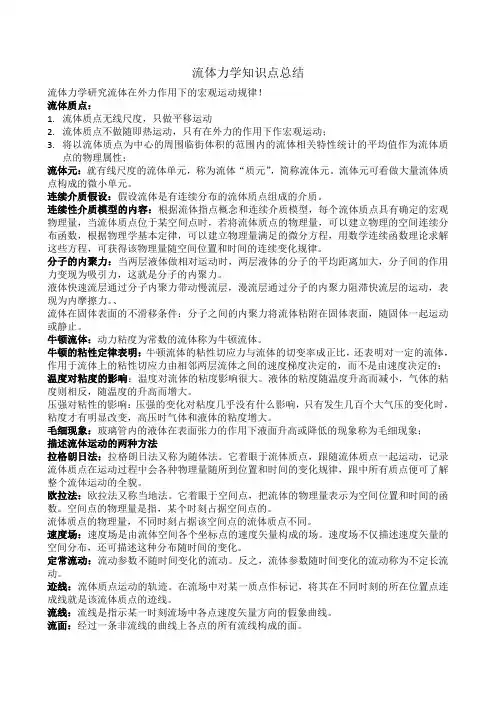

流体力学知识点总结 流体力学研究流体在外力作用下的宏观运动规律! 流体质点: 1.流体质点无线尺度,只做平移运动 2.流体质点不做随即热运动,只有在外力的作用下作宏观运动; 3.将以流体质点为中心的周围临街体积的范围内的流体相关特性统计的平均值作为流体质点的 物理属性; 流体元:就有线尺度的流体单元,称为流体“质元”,简称流体元。流体元可看做大量流体质点构 成的微小单元。 流体质点的物理量,不同时刻占据该空间点的流体质点不同。 速度场:速度场是由流体空间各个坐标点的速度矢量构成的场。速度场不仅描述速度矢量的空间 分布,还可描述这种分布随时间的变化。 定常流动:流动参数不随时间变化的流动。反之,流体参数随时间变化的流动称为不定长流动。迹线:流体质点运动的轨迹。在流场中对某一质点作标记,将其在不同时刻的所在位置点连成线 就是该流体质点的迹线。 流线:流线是指示某一时刻流场中各点速度矢量方向的假象曲线。 流面:经过一条非流线的曲线上各点的所有流线构成的面。 对于定常流场,流线也是迹线。 脉线:脉线是相继通过某固定点的流体质点连城的线。
流体线:在流场中某时刻标记的一串首尾相连接的流体质点的连线,称为该时刻的流体线。由于这一串流体质点由同一时刻的标记,每一个质点到达下一时刻的流体线位置时间相同,因此又称 为时间线。 流管:在流场中由通过任意非流线的封闭曲线上每一点流线所围成的管状面称为流管。 流束:流管内的流体称为流束。 总流:工程上还将管道和管道壁所围成的流体看做无数微元流束的总和,称为总流。 恒定流:以时间为标准,若各空间点上的流动参数(速度、压强、密度等)皆不随时间变化,这 样的流动是恒定流,反之为非恒定流。 均匀流:若质点的迁移加速度为零,即流动是均匀流,反之为非均匀流。 内流:被限制在固体避免之间的粘性流动称为内流。 (质 空蚀的两种破坏形式: 1.当空泡离壁面较近时,空泡在溃灭是形成的一股微射流连续打击壁面,造成直接损伤; 2.空泡溃灭形成冲击波的同时冲击壁面,无数空泡溃灭造成连续冲击将引起壁面材料的疲劳破 坏; 边界层:当Re》1时,粘性影响区域缩小到壁面区域狭窄的区域内称为边界层。 边界层特点:1.厚度很小;2.随着沿平板流的深入,边界层的厚度不断增长; 边界层分离:边界层分离又称流动分离,是指原来紧贴壁面流动的边界层脱离壁面的现象。 声速:声速是弹性介质中微弱扰动传播速度的总称。其传播速度金和仅和戒指的弹性和质量之比 有关。 激波:理论分析和实验都表明,当一个强烈的压缩扰动在超声速流场中传播是,在一定条件下降
如图,横截面为椭圆形的长圆柱体置于风洞中,来流稳定、风速风压均匀并垂直绕过柱体流动。住体对流体的总阻力可通过测力天平测试柱体受力获得,也可通过测试流场速度分布获得。现通过后一种方法,确定单位长度的柱体对流体的总阻力F x 。 解:由于柱体很长且来流均匀,可认为流动参数沿z 方向(柱体长度方向)无变化,将绕柱体的流动视为x-y 平面的二维问题。 ⒈ 控制体:取表面A 1、A 2、 A 3、 A 4并对应柱体单位长度的流场空间。 ⒉ 控制面A 1:柱体上游未受干扰,故有: 0p p =,0u v x =,0=y v ,于是控制面上x 方向受力、质量流量和动量流量分别为: 01bp F x =,()b u dA A 01 ρρ-=???n v ,()b u dA v A x 2 01 ρρ-=???n v 控制面A 2:设在柱体下游一定距离处,与面A 1相距l ,此处压力基本恢复均匀分布,故有 0p p ≈。()y v v x x =是需要测量的物理量;()y v v y y =通常比x v 小得多,其精确测量较困 难,在计算x 方向受力时用不到,控制面上x 方向受力、质量流量和动量流量分别为: 02bp F x -=,()? ? ??==?-2 /0 2 /2 /22 b x b b x A dy v dy v dA ρρρn v ,()? ??=?2 /0 2 21 b x A x dy v dA v ρρn v 控制面A 3:b 应取得足够大,以使得面A 3上的流动受柱体影响较小,故有0p p ≈,0u v x ≈。控制面上的质量流量由y v 确定,该量精确测定较为困难,计算结果最终不会用到该量,暂设()x v v y y =为已知量。 03≈x F ,()???≈?l y A dx v dA 0 223 ρρn v ,()???=?l y A x dx v u dA v 0 0223 ρρn v 控制面A 4:为柱体横截面包络面,该面上流体所受表面力有正压力和摩擦力。由于流场相 对于x 轴对称,所以表面力在y 轴方向的合力为零,在x 轴方向的合力F x 即为流体受到的总阻力(形体阻力与摩擦阻力),控制面上无流体输入和输出。 p p ≈0 p p ≈0 p p ≈0u v x ≈0 u v x ≈
1. 从力学角度看,流体区别于固体的特点是:易变形性,可压缩性,粘滞性和表面张力。 2. 牛顿流体: 在受力后极易变形,且切应力与变形速率成正比的流体。即τ=μ*du/dy 。 当n<1时,属假塑性体。当n=1时,流动属于牛顿型。当n>1时,属胀塑性体。 3. 流场: 流体运动所占据的空间。 流动分类 时间变化特性: 稳态与非稳态 空间变化特性: 一维,二维和三维 流体内部流动结构: 层流和湍流 流体的性质: 黏性流体流动和理想流体流动;可压缩和不可压缩 流体运动特征: 有旋和无旋; 引发流动的力学因素: 压差流动,重力流动,剪切流动 4. 描述流动的两种方法:拉格朗日法和欧拉法 拉格朗日法着眼追踪流体质点的流动,欧拉法着眼在确定的空间点上考察流体的流动 5. 迹线:流体质点的运动轨迹曲线 流线:任意时刻流场中存在的一条曲线,该曲线上各流体质点的速度方向与该曲线的速 度方向一致 性质 a.除速度为零或无穷大的点以外,经过空间一点只有一条流线 b.流场中每一点都有流线通过,所有流线形成流线谱 c .流线的形状和位置随时间而变化,稳态流动时不变 迹线和流线的区别:流线是同一时刻不同质点构成的一条流体线; 迹线是同一质点在不同时刻经过的空间点构成的轨迹线。 稳态流动下,流线与迹线是重合的。 6. 流管:流场中作一条不与流线重合的任意封闭曲线,通过此曲线的所有流线构成的管状 曲面。 性质:①流管表面流体不能穿过。②流管形状和位置是否变化与流动状态有关。 7.涡量是一个描写旋涡运动常用的物理量。流体速度的旋度▽xV 为流场的涡量。 有旋流动:流体微团与固定于其上的坐标系有相对旋转运动。无旋运动:流场中速度旋 度或涡量处处为零。 涡线是这样一条曲线,曲线上任意一点的切线方向与在该点的流体的涡量方向一致。 8. 静止流体:对选定的坐标系无相对运动的流体。 不可压缩静止流体质量力满足 ▽x f =0 9. 匀速旋转容器中的压强分布p=ρ(gz -22r2 ω)+c 10. 系统:就是确定不变的物质集合。特点 质量不变而边界形状不断变化 控制体:是根据需要所选择的具有确定位置和体积形状的流场空间。其表面称为控制面。 特点 边界形状不变而内部质量可变 运输公式:系统的物理量随时间的变化率转换成与控制体相关的表达式。 含义:任一瞬时系统内物理量(如质量、动量和能量等)随时间的变化率等 于该瞬时其控制体内物理量的变化率与通过控制体表面的净通量之和。 11. 伯努力方程 g v g p z g v g p z 222 2222111αραρ++=++ 12. 常见边界条件:1、固壁—流体边界2、液体—液体边界3、液体—气体边界
全国2002年4月高等教育自学考试 工程流体力学试题 课程代码:02250 一、单项选择题(每小题1分,共20分)在每小题列出的四个选项中只有一个选项是符合题目要求的,请将正确选项前的字母填在题后的括号内。 1.若流体的密度仅随( )变化而变化,则该流体称为正压性流体。 A.质量 B.体积 C.温度 D.压强 2.亚声速流动,是指马赫数( )时的流动。 A.等于1 B.等于临界马赫数 C.大于1 D.小于1 3.气体温度增加,气体粘度( ) A.增加 B.减小 C.不变 D.增加或减小 4.混合气体的密度可按各种气体( )的百分数来计算。 A.总体积 B.总质量 C.总比容 D.总压强 5.某单位购买了一台提升汽车的油压升降机(如图一所示),原设计操纵方法是:从B管进高压油,A管排油时平台上升(图一的左图);从A管进高压油,B管排油时平台下降。在安装现场工人不了解原设计意图,将A、B两管联在一起成为C管(图一的右图)。请你判断单靠一个C管通入高压油或排油,能操纵油压机升降吗?你的判断:( ) A.可以 B.不能动作 C.能升不能降 D.能降不能升 6.在一个储水箱的侧面上、下安装有两只水银U形管测压计(如图二),当箱顶部压强p0=1个大气压时,两测压计水银柱高之差△h=h1-h2=760mm(Hg),如果顶部再压入一部分空气,使p0=2个大气压时。则△h应为( )
A.△h=-760mm(Hg) B.△h=0mm(Hg) C.△h=760mm(Hg) D.△h=1520mm(Hg) 7.流体流动时,流场各空间点的参数不随时间变化,仅随空间位置而变,这种流动称为( ) A.定常流 B.非定常流 C.非均匀流 D.均匀流 8.流体在流动时,根据流体微团( )来判断流动是有旋流动还是无旋流动。 A.运动轨迹是水平的 B.运动轨迹是曲线 C.运动轨迹是直线 D.是否绕自身轴旋转 9.在同一瞬时,流线上各个流体质点的速度方向总是在该点与此线( ) A.重合 B.相交 C.相切 D.平行 10.图示三个油动机的油缸的内径D相等,油压P也相等,而三缸所配的活塞结构不同,三个油动机的出力F1,F2,F3的大小关系是(忽略活塞重量)( ) A.F1=F2=F3 B.F1>F2>F3 C.F1
