大工16春高层建筑结构》大作业题目及参考答案题目二：结构扭转效应计算题、题目三：大工16春《高层建筑结构》大作业要求选择两道题目进行解答，其中一道为计算题，一道为问答题。
对于计算题，需要根据题目给定的条件计算出相应的结果；对于问答题，需要简要阐述相关概念或原理，并回答问题。
具体题目如下：1.底部剪力法计算题某钢筋混凝土框架结构，地上十层，高度为40m。
房屋所在地区的抗震设防烈度为7度，设计基本地震加速度值为0.10g，设计地震分组为第一组，Ⅳ类场地。
已知该楼的基本自振周期T1=1.0s，经计算已知每层楼屋面的永久荷载标准值为kN，每层楼面和屋面的活荷载标准值均为2000kN。
要求：确定该楼各层的水平地震作用值FEK。
2.结构扭转效应计算题某一结构的第j层平面图，如下图所示。
图中除标明各轴线间距离外，还给出了各片结构沿x方向和y方向的抗侧移刚度D值，已知沿y向作用总剪力Vy=5000kN，求考虑扭转后，各片结构的剪力。
3.剪力墙在房屋设计中的布置剪力墙是一种常用的结构形式，其在房屋设计中的布置需要考虑多个因素，如建筑的结构形式、地震烈度、建筑高度等。
一般来说，剪力墙应在建筑的主体结构中布置，以承担地震作用所带来的水平荷载，从而保证建筑的稳定性和安全性。
4.框架—剪力墙结构中的剪力墙布置在框架—剪力墙结构中，剪力墙的布置应根据建筑的结构形式和地震烈度等因素来确定。
一般来说，剪力墙的布置应避免过分集中，以充分发挥其对地震作用的抵抗能力。
此外，剪力墙的布置还应满足相关的设计要求，如墙体的尺寸、材料等。
5.承载力验算和水平位移限制的不同承载力验算和水平位移限制是两种不同的极限状态，其主要区别在于验算的目的和方法不同。
承载力验算主要是为了保证建筑的承载能力，而水平位移限制则是为了控制建筑在地震作用下的位移，从而保证建筑的安全性。
在荷载效应组合时，承载力验算和水平位移限制的考虑因素也有所不同。
在房屋设计中，剪力墙的布置应考虑到其在结构中的作用和位置。
大工春《钢结构》在线作业免费答案大工16春《钢结构》在线作业2一、单选题：1.扭剪型高强螺栓预拉力的施加方法为( )。
(满分:6)A. 扭矩法B. 转角法C. 扭掉螺栓尾部梅花卡头法D. 以上都不是正确答案:[hide]——C——[/hide]2.普通受剪螺栓的破坏形式中，( )项通过采取构造措施即可避免。
(满分:6)A. 螺栓杆剪断B. 孔壁挤压破坏C. 构件端部被冲剪破坏D. 钢板被拉断正确答案:[hide]——C——[/hide]3.工字形截面构件在弯矩和剪力共同作用下，对接焊缝的强度验算内容应包括( )。
(满分:6)A. 最大正应力B. 最大剪应力C. 腹板和翼缘交接处的折算应力D. 以上三者皆应验算正确答案:[hide]——D——[/hide]4.格构式轴心受压柱缀材的计算内力随( )的变化而变化。
(满分:6)A. 缀材的横截面积B. 缀材的种类C. 柱的横截面面积D. 柱的计算长度正确答案:[hide]——C——[/hide]5.计算格构式压杆绕虚轴弯曲的整体稳定性时，采用的长细比应为( )。
(满分:6)A. 整个构件对虚轴的实际长细比B. 整个构件对实轴的实际长细比C. 换算长细比D. 以上答案都不对正确答案:[hide]——C——[/hide]二、多选题：1.受压构件的容许长细比较受拉构件的容许长细比高。
(满分:4)A. 错误B. 正确正确答案:[hide]——A——[/hide]2.形状系数γ取决于截面的几何形状及材料强度。
(满分:4)A. 错误B. 正确正确答案:[hide]——A——[/hide]三、判断题：3.为取得合理而经济的效果，实腹式轴心受压构件宜在两个主轴方向的稳定承载力相同，以充分发挥其承载能力。
(满分:4)A. 错误B. 正确正确答案:[hide]——B——[/hide]4.轴心受力构件的强度要求是控制净截面积的平均应力不超过屈服强度，可不考虑抗力分项系数。
(满分:4)A. 错误B. 正确正确答案:[hide]——A——[/hide]5.格构式截面由于材料集中于分肢，故它与实腹式截面相比，在用料相同的条件下可增大截面惯性矩，提高刚度。

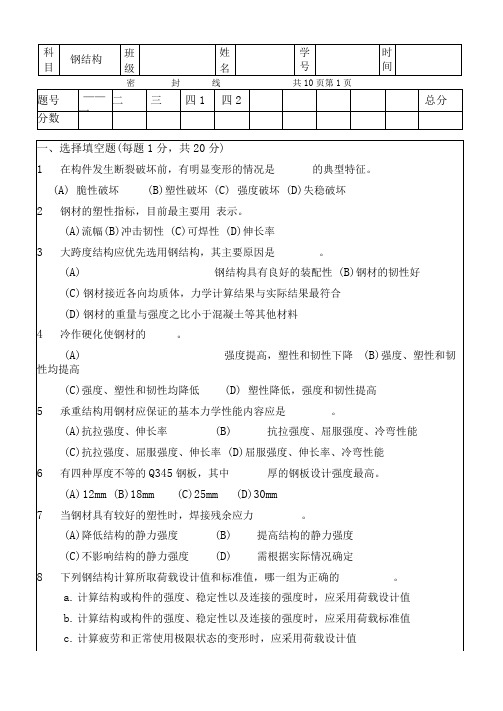

密封线共10页第1页9 下图所示为单角钢(L 80 X 5)接长连接，采用侧面角焊缝(Q235钢和E43型焊条，焊脚尺寸h f =5mm f f w 160N/mm2)。
求连接承载力设计值(静载)___________________________________________________________________ 。
(A)n 0.7h f l w f「= 2X 0.7 X 5X( 360-2 h f )X 160(B)2 X 0.7 X 5X( 360)X 160(C)2 X 0.7 X 5X(60X 5-2 h f)X 160 (D)2 X 0.7 X 5X 300X 16010 普通螺栓和承压型高强螺栓受剪连接的五种可能破坏形式是：I •螺栓剪断；n.孔壁承压破坏；m,板件端部剪坏；IV.板件拉断；V.螺栓弯曲变形。
其中种形式是通过计算来保证的。
(A) I , n,m (B) I ,n,v (C) IHG , n, V (D) n,m,v11 剪力螺栓在破坏时，若栓杆细而连接板较厚时易发生破坏；若栓杆粗而连接板较薄时，易发生破坏。
12双肢缀条格构式轴心受压柱，实轴为x x轴，虚轴为y y轴，应根据__________ 确定肢件间距离(A) ox oy (B) x [ y 2么(c) x .2 27A (D) x y\ A113轴心受压杆的强度与稳定，应分别满足。
(A) N 上N £N N —f, 一 f (B) f,A n A n A n A N N 占N N(c) f , ——f(D) —f, —A A n A A式中，A为杆件毛截面面积；A。
为净截面面积。
14实腹式轴心受压构件应进行 ________(A)栓杆受弯破坏(B)构件挤压破坏(C) 栓杆受剪破坏(D)构件冲剪破坏(A)强度计算(B)强度、整体稳定、局部稳定和长细比计算(C)强度、整体稳定和长细比计算(D)强度和长细比计算二、填空题（每题1分，共10分）1当对接焊缝无法采用引弧板施焊时，每条焊缝的长度计算时应去。
钢结构第4章作业参考答案4.1 验算由2L63×5组成的水平放置的轴心拉杆的强度和长细比。
轴心拉力的设计值为270KN ，只承受静力作用，计算长度为3m 。
杆端有一排直径为20mm 的孔眼（图4.37），钢材为Q235钢。
如截面尺寸不够，应改用什么角钢？注：计算时忽略连接偏心和杆件自重的影响。
解：查表2228.12,215cm A mm N f == 有孔洞，∴危险截面是孔洞所在的正截面 22102852021028.12mm A n =⨯⨯-⨯=∴此截面能承受的最大轴力为：KN N KN f A N n 27002.2212151028][=<=⨯=⋅=∴不满足要求改用Q235，2L63×6，查得A=14.58cm 2，cm i cm i y x 98.2,93.1==22125852021058.14mm A n =⨯⨯-⨯=∴2232156.214125810270mm N f mm N A N f n =<=⨯==∴实实际应力长细比： 350][4.15593.1300=<===λλx x i l 350][7.10098.2300=<===λλy y i l满足要求。
4.2 一块━400×20的钢板用两块拼接板━400×12进行拼接。
螺栓孔径为22mm ，排列如图4.38所示。
钢板轴心受拉，N=1350KN （设计值）。
钢材为Q235钢，解答下列问题：（1）钢板1-1截面的强度够否？（2）是否还需要验算2-2截面的强度？假定N 力在13个螺栓中平均分配，2-2截面应如何验算？（3）拼接板的强度够否？解：查表得t=20钢板220205mm N f =,t=12钢板220215mm N f = (1)在1-1截面，20厚钢板266802022320400mm A n =⨯⨯-⨯=220232051.2026680101350mm N f mm N A N n =<=⨯=∴12厚拼接板2801612)223400(2mm A n =⨯⨯-⨯=212232154.1688016101350mm N f mm N A N n =<=⨯=∴所以，1-1截面强度满足设计要求。
大工16春《钢结构》大作业及要求注意：以下五个题目中有三个题目需要回答，题目一是必答的题目，其余计算题和问答题中各选一道题进行回答（注意：从题目二、三中选择一道计算题，并从题目四、五中选择一道问答题，分别进行解答，不可同时选择两道计算题或者问答题）；解答前，需将所选题目复制（使老师明确你所选的题目）。
题目一：（必答的题目）钢板用高强度螺栓摩擦型连接的承载力。
如下图所示，双盖板拼接的钢板连接。
钢板钢材为Q235号钢。
采用摩擦型高强度螺栓连接，螺栓性能等级为10.9级，M20。
螺栓孔径0d 为mm 5.21。
构件接触面经喷砂后涂无机富锌漆，35.0=μ。
作用在螺栓群重心处的轴向拉力kN N 800=。
要求：验算承载力。
45704510457045101410题目二和题目三中，选一道计算题作答。
题目二：对接焊缝连接。
某承受轴心拉力的钢材，采用Q235钢，宽度mm b 200=，如图所示。
钢板所受轴心拉力设计值为kN N 492=。
钢板上有一垂直于钢板轴线的对接焊缝，焊条为43E 型，手工焊。
取V 形坡口焊缝。
采用有垫板的单面施焊的对接焊缝。
要求：求下列三种情况下该钢板所需的厚度t 。
（1）焊缝质量为二级，用引弧板和引出板施焊； （2）焊缝质量为三级，用引弧板和引出板施焊； （3）焊缝质量为三级，不用引弧板和引出板施焊。
题目三：轴心受压柱整体稳定计算一重型厂房轴心受压柱，截面为双轴对称焊接工字钢，如图所示，翼缘为轧制，钢材为Q390。
该柱对两个主轴的计算长度分别为m l x 150=，m l y 50=。
要求：试计算其最大稳定承载力max N 。
yxxy A-A40800⨯301120⨯40800⨯题目四和题目五中，选一道问答题作答。
题目四：摩擦型高强度螺栓连接和承压型高强度螺栓连接有何差异？答：摩擦型高强度螺栓连接和承压型高强度螺栓连接的区别高强螺栓连接是通过螺栓杆内很大的拧紧预拉力把连接板的板件夹紧，足以产生很大的摩擦力，从而提高连接的整体性和刚度，当受剪力时，按照设计和受力要求的不同，可分为高强螺栓摩擦型连接和高强螺栓承压型连接两种，两者的本质区别是极限状态不同，虽然是同一种螺栓，但是在计算方法、要求、适用范围等方面都有很大的不同。
大连理工大学智慧树知到“土木工程”《钢结构》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.碳元素是钢材中除铁以外最主要的元素，直接影响钢材的()。
A.强度B.塑性C.韧性D.可焊性2.当缀条采用单角钢时，按轴心压杆验算其承载能力，但必须将设计强度按规范规定乘以折减系数，原因是()。
A.格构式柱所给的剪力值是近似的B.缀条很重要，应提高其安全程度C.缀条破坏将引起绕虚轴的整体失稳D.单角钢缀条实际为偏心受压构件3.梁的刚度验算中，挠度容许值与构件的类别及梁的跨度有关。
()A.正确B.错误4.5.E50焊条可以用于焊接连接Q235和Q345两种强度的钢板。
()T.对F.错6.轴心受力构件主要应用在屋架、托架、塔架和网架、工作平台和其它结构的支柱等。
()A.正确B.错误7.截面无削弱的轴心受压构件，需进行()计算。
A.强度B.整体稳定C.刚度D.局部稳定8.钢材疲劳破坏时，应力低于钢材的抗拉强度，甚至低于屈服强度。
()A.正确B.错误9.梯形屋架端斜压杆最合理的截面形式是两等边角钢相连的T形截面。
()A.正确B.错误10.焊缝热影响区域内钢材的机械性能发生改变，某些部位塑性、韧性降低，疲劳寿命降低。
()T.对F.错11.下列属于钢材脆性破坏特点的是()。
A.断口平齐B.破坏前变形很小C.属于无征兆突然断裂D.难以察觉和采取补救措施12.轴心受压构件的承载力极限状态中稳定承载力以钢材的屈服强度为极限状态。
()A.正确B.错误13.实腹式轴压构件局部稳定计算中，翼缘板的悬伸部分视为三边简支，一边自由，两对边均匀受压板。
()A.正确B.错误14.屋盖结构中，有檩体系的屋盖承重结构有钢屋架、檩条和轻型屋面材料。
()A.正确B.错误15.钢材强度的标准值、设计值之间有什么关系?它们是如何确定的?第2卷一.综合考核(共15题)1.下列哪一项不属于结构上的作用()。
A.荷载B.温度变化C.支座沉降D.内力2.一焊接工字形截面简支梁，材料为Q235，梁上为均布荷载作用，并在支座处已设置支撑加劲肋，梁的腹板高度和厚度分别是900mm和12mm，若考虑腹板稳定性，则()。
大工15秋《钢结构》大作业题目一：（必答的题目）螺栓连接。
试设计如下图所示的焊接工字形截面梁的工地拼接接头。
其截面为：翼缘—380mm ×20mm ，腹板—1000mm ×10mm ，钢号Q345。
采用摩擦型连接高强度螺栓，接触面喷砂处理，接头处的弯矩和剪力设计值为M=800KN ·m ，V=600KN 。
验算，上、下翼缘的拼接接头需要的螺栓数目。
螺栓要求为10.9级M22螺栓。
n1000题目二和题目三中，选一道计算题作答，二选一即可。
题目二：轴心拉杆截面设计某焊接桁架的下弦杆，承受轴心拉力设计值kN 600=N （静载），在桁架平面内的计算长度m 0.60=x l ，桁架平面外的计算长度m 0.90=y l ，采用双角钢组成的T 形截面，两角钢连接边背与背的距离为10mm ，Q235-BF 钢。
试设计此拉杆的截面尺寸。
题目三：双角钢屋架端斜杆截面整体稳定性验算已知钢屋架的端斜杆，截面为双角钢2∟125×80×10，长肢相连，如下图所示，承受的轴心拉力设计值kN 550=N ，两主轴方向计算长度分别为cm 240y 00==l l x ，试验算此截面的整体稳定性。
钢材为Q235。
y12x x2∟125×80×10y题目四：如何设计单向受弯型钢梁？题目五：什么是疲劳破坏？它与塑性破坏、脆性破坏相比有什么特点？大连理工大学《钢结构》大作业学习中心：厦门理工奥鹏学习中心姓名：吴生彦学号：题目一：螺栓连接试设计如下图所示的焊接工字形截面梁的工地拼接接头。
其截面为：翼缘—380mm×20mm，腹板—1000mm×10mm，钢号Q345。
采用摩擦型连接高强度螺栓，接触面喷砂处理，接头处的弯矩和剪力设计值为M=800KN·m，V=600KN。
验算，上、下翼缘的拼接接头需要的螺栓数目。
螺栓要求为10.9级M22螺栓。
东 北 大 学 继 续 教 育 学 院 钢结构（一）B 卷 参考答案————————————————————————————————— 一、判断题（每小题1分，共10分）1. 钢结构既耐热又耐火。
( )2. 建筑结构常用的钢材（如Q235钢）塑性变形很大，所以钢结构发生的破坏都是塑性破坏。
( )3. 梁的翼缘与腹板间的角焊缝长度w l 可以大于f h 60。
( )4. 设置柱子横隔的目的是提高其抗弯刚度。
( )5. 轴心受拉杆的设计时，只需计算其强度和刚度。
( )6. 轴心受压格构柱的斜缀条与平行弦桁架中腹杆的计算方法完全一样。
( )7. 轴心受压柱脚的靴梁，其计算简图为双向悬臂构件。
( )8. 拉弯构件一般发生强度破坏和失稳破坏。
( )9. 承压型高强螺栓连接是以栓杆受剪和栓杆与孔壁相互挤压传递荷载为主，与摩擦型高强螺栓相比，其连接变形大，不适宜于直接承受动力荷载。
( )10. 当组合截面简支梁整体稳定不满足时，宜增加下翼缘的宽度。
( )二、选择题（每小题1.5分，共15分）1. 冲击韧性愈高，说明钢材在冲击荷载作用下 ( )。
A 、不易向脆性转化 B 、容易向脆性转化 C 、可承受很大的压力 D 、可承受很大的剪力2. 轴心受压双肢格构柱的分肢间距是根据（ ）确定。
A 、抗剪承载力 B 、根据绕实轴和绕虚轴的等稳定条件 C 、单位剪切角D 、分肢稳定3. 在焊接工字形截面梁腹板上配置横向加劲肋的目的 ( ) A 、提高梁的抗剪强度 B 、提高梁的抗弯强度 C 、提高梁的整体稳定 D 、提高梁的局部稳定4. 轴压格构柱的等稳定设计是指（ ）。
A 、y x λλ=B 、y λλ=1C 、y x i i =D 、y x λλ=05. 进行疲劳计算时，计算点的应力幅应按（ ）确定。
A 、考虑动力系数的荷载设计值 B 、考虑动力系数的荷载标准值 C 、不考虑动力系数的荷载设计值 D 、不考虑动力系数的荷载标准值6. 钢材的性能随温度的增高而变化，以下哪项不正确（ ）。
大工16春《高层建筑结构》大作业及要求注意：从以下五个题目中任选两个进行解答（注意：从题目一、二中选择一道计算题，并从题目三、四、五中选择一道问答题,分别进行解答，不可同时选择两道计算题或者问答题）；解答前，需将所选题目复制（使老师明确你所选的题目）。
题目一：底部剪力法计算题某钢筋混凝土框架结构，地上十层，高度为40m房屋所在地区的抗震设防烈度为7度，设计基本地震加速度值为0.10g，设计地震分组为第一组，W类场地。
已知该楼的基本自振周期T i 1.0s，经计算已知每层楼屋面的永久荷载标准值为12000kN，每层楼面和屋面的活荷载标准值均为2000kN。
要求：确定该楼各层的水平地震作用值F EK。
题目二：结构扭转效应计算题某一结构的第j层平面图，如下图所示。
图中除标明各轴线间距离外，还给出了各片结构沿x方向和y方向的抗侧移刚度D值，已知沿y向作用总剪力V y 5000kN，求考虑扭转后，各片结构的剪力。
ydxV y题目三: 简述剪力墙在房屋设计中应如何布置?题目四: 为什么框架一剪力墙结构中的剪力墙布置不宜过分集中？框架一剪力墙结构中剪力墙的布置要求是什么?题目五: 承载力验算和水平位移限制为什么是不同的极限状态？这两种验算在荷载效应组合时有什么不同?作业具体要求:1.封面格式（见文件最后部分）封面名称：大连理工大学《高层建筑结构》大作业，字体为宋体加黑，字号为小一;姓名、学号、学习中心等字体为宋体，字号为小三号。
2.文件名大作业上交时文件名写法为：［姓名奥鹏卡号（或者学号）学习中心］（如:戴卫东101410013979浙江台州奥鹏学习中心）；离线作业需用word文档写作，不要提交除word文档以外的文件，word文档无需压缩。
以附件形式上交离线作业（附件的大小限制在10M以内），选择已完成的作业（注意命名），点提交即可。
如下图所示。
下ft日* ■交日M ft# ■柞I霁聊陽KB询逐"碑戢5 心:U截止时间：2016年3月10日前。

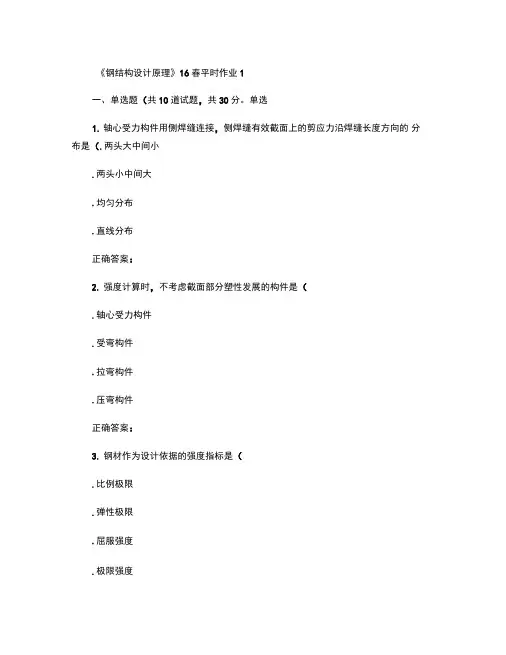

《钢结构设计原理》16春平时作业1一、单选题（共10道试题，共30分。
单选1.轴心受力构件用侧焊缝连接，侧焊缝有效截面上的剪应力沿焊缝长度方向的分布是（.两头大中间小.两头小中间大.均匀分布.直线分布正确答案：2.强度计算时，不考虑截面部分塑性发展的构件是（.轴心受力构件.受弯构件.拉弯构件.压弯构件正确答案：3.钢材作为设计依据的强度指标是（.比例极限.弹性极限.屈服强度.极限强度正确答案:4.受剪栓钉连接中，被连板件不容许相对滑动的连接是（.普通螺栓连接.摩擦型高强度螺栓连接.承压型高强度螺栓连接.铆顶连接正确答案：5.有一由两不等肢角钢短肢连接组成的T形截面轴心受力构件，与节点板焊接连接,则肢背、肢尖内力分配系数k1和k2分别为（.0.75和0.25.0.70和0.30.0.65和0.35.0.75和0.35正确答案：6.下列情况中，属于正常使用极限状态的情况是（.强度破坏.丧失稳定.连接破坏.动荷载作用下过大的振动正确答案：7.提高轴心受压构件的钢号，能显著提高构件的（.静力强度.整体稳.定局部稳定.刚度正确答案：8.当温度大于多少度时，应采取隔热措施（.50.100.150.200正确答案:9.用螺栓连接的轴心受力构件，除了要验算净截面强度外，还要进行毛截面强度验算的连接螺栓连接是（.普通粗制螺栓连接.普通精制螺栓连接.摩擦型高强度螺栓连接.承压型高强度螺栓连接正确答案：10.对提高工字形截面的整体稳定性作用最小.增加腹板厚度.约束梁端扭转.设置平面外支承.加宽梁翼缘正确答案：《钢结构设计原理》16春平时作业1二、多选题（共4道试题，共20分。
多选1.梁和柱的连接方式有（.铰接.刚性连接.半刚性连接.柔性连接正确答案：2.疲劳破坏的特征（.具有突然性,属于脆性断裂.疲劳破坏的断口与一般脆性断口不同.疲劳对缺陷十分敏感.延性破坏正确答案：3.冷弯薄壁型钢结构中经常采用哪些机械式紧固件连接方式（•自攻螺钉.钢拉铆钉.射钉.穿钉正确答案：4.吊车梁疲劳验算的部位包括（.受拉翼缘与腹板连接处的主体金属.受拉区加劲肋的端部.受拉翼缘与支撑的连接等处的主体金属.角焊缝连接处正确答案：《钢结构设计原理》16春平时作业1三、判断题（共10道试题，共50分。
