柴油机修理工艺及操作标准

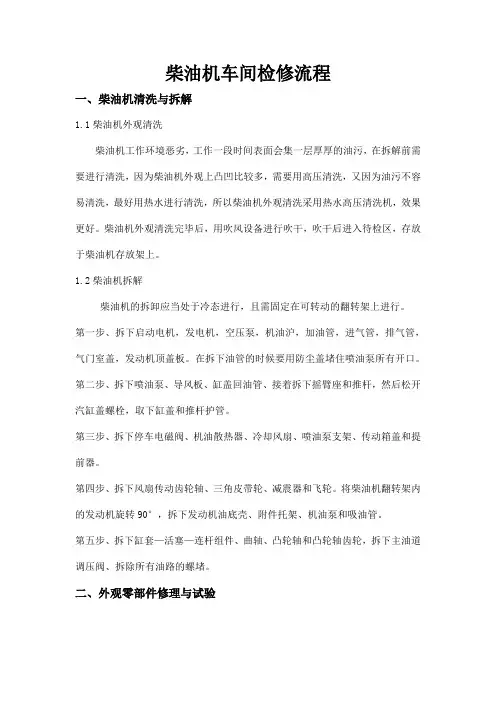

柴油机车间检修流程一、柴油机清洗与拆解1.1柴油机外观清洗柴油机工作环境恶劣，工作一段时间表面会集一层厚厚的油污，在拆解前需要进行清洗，因为柴油机外观上凸凹比较多，需要用高压清洗，又因为油污不容易清洗，最好用热水进行清洗，所以柴油机外观清洗采用热水高压清洗机，效果更好。

柴油机外观清洗完毕后，用吹风设备进行吹干，吹干后进入待检区，存放于柴油机存放架上。

1.2柴油机拆解柴油机的拆卸应当处于冷态进行，且需固定在可转动的翻转架上进行。

第一步、拆下启动电机，发电机，空压泵，机油沪，加油管，进气管，排气管，气门室盖，发动机顶盖板。

在拆下油管的时候要用防尘盖堵住喷油泵所有开口。

第二步、拆下喷油泵、导风板、缸盖回油管、接着拆下摇臂座和推杆，然后松开汽缸盖螺栓，取下缸盖和推杆护管。

第三步、拆下停车电磁阀、机油散热器、冷却风扇、喷油泵支架、传动箱盖和提前器。

第四步、拆下风扇传动齿轮轴、三角皮带轮、减震器和飞轮。

将柴油机翻转架内的发动机旋转90°，拆下发动机油底壳、附件托架、机油泵和吸油管。

第五步、拆下缸套—活塞—连杆组件、曲轴、凸轮轴和凸轮轴齿轮，拆下主油道调压阀、拆除所有油路的螺堵。

二、外观零部件修理与试验三、内部零部件的清洗、修理与试验四、柴油机总装五、柴油机性能试验与外观处理清洗完毕通过吹风设备吹干后进入待检区，放于柴油机存放架上待拆解。

其次，对柴油机进行拆解，需要拆解的柴油机进入拆解作业区，通过柴油机翻转架及专用工具进行拆解，拆解下来的柴油机零部件存放于对应的存放架上，需要清洗的零部件进入清洗间进行进一步清洗，然后进入检测作业区，检测合格的零部件进入装配作业区待装配，不合格的零部件进入维修作业区进行维修，维修完毕后进入装配作业区。

油泵是比较精细的部件，拆解完后进入清洗间进行超声波清洗，清洗完毕后进入油泵试验间进行试验，需要检修的进入油泵检修间进行检修，最后把合格的油泵带到装配作业区待装配。

第三，对柴油机进行装配，通过柴油机翻转架把合格的零部件进行装配，柴油机装配完后进入成品存放区存放。

14 柴油发电机组检修工艺14.1 辅修、小修- 打开增压器进气道、曲轴箱盖、凸轮轴箱盖、配气机构罩盖，连接盘车机构。

- 检查增压器压气机叶轮的状态，叶轮是否有撞伤，如有则须修整，叶轮是否与壳体接磨或有卡滞现象，如有则须查明原因并予以修复。

- 检查曲轴箱内滤油筛网的清洁状态，如有金属异物或合金碾片，则应根据实际情况扩大检查。

外观检查主轴承座及主轴承盖可见部位应无裂纹，如有裂纹则应解体处理。

- 主轴瓦外观检查应无异状，主轴承座、主轴承盖及上、下瓦口端面不平齐不应大于0.5mm，否则应拆下主轴承瓦盖进行检查。

- 连杆瓦外观检查应无异状，连杆及连杆盖端面同连杆瓦上下瓦不平齐不应大于0.5mm，否则应拆下连杆瓦盖进行检查。

连杆螺钉应无松缓现象，刻线无移位。

- 气缸套内壁可见部位检查，气缸套内壁应无穴蚀、严重拉伤等不良现象，如有应消除或更换。

活塞连杆组可见部位检查，可见部位应良好，活塞顶连接螺栓应无松缓现象，工艺堵无松脱，否则应吊出活塞连杆组进行处理。

- 凸轮轴箱内应无异常金属或碾片，否则应拆下凸轮轴瓦检查，凸轮轴不许有剥离、严重拉伤及碾堆等现象，各部位不得有裂纹，凸轮轴型面上的轻微拉伤允许用用油石或水磨砂纸打磨，滚轮不得严重拉伤，轻微拉伤可用油石打磨消除，同时检查泵下体回油管、轴瓦定位螺钉及推杆下体上回油管的状态是否良好，对不良状态予以处理。

- 配气机构内应无异常金属，检查摇臂轴座、调整螺钉、压球、压球座、摇臂、横臂、气门弹簧等状态应良好，当各气门处于关闭状态时，检查各横臂与同名气门顶面的间隙 0.03mm不得塞入，横臂与同名气门与弹簧上座之间隙不得小于0.5mm，气门导杆应无弯曲或裂纹，启动机油泵泵油，观察各可见来油部位来油情况，有异常情况须查明原因予以处理。

- 检查气缸盖各螺栓及工艺堵不得松动，各堵及橡胶垫等不得漏油，气缸盖不得有裂纹或漏油、漏水现象。

- 检查各种罩盖、手轮不得有裂纹，密封垫不得老化、变形、折断，把好各观察孔盖及增压器进气道，恢复盘车机构，起机低转速运转，倾听柴油机各部位的声音情况，并测量各缸压缩压力值，如有异音则须查明予以处理，如压缩压力值超出允许值2.65～2.85MPa，则须对缸头垫片予以调整。

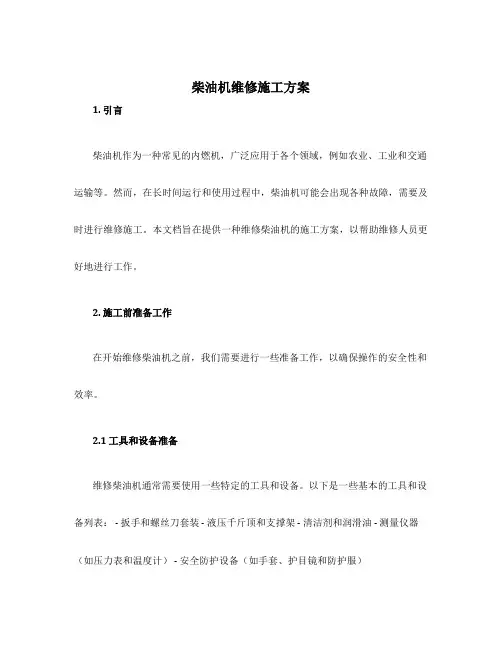

柴油机维修施工方案1. 引言柴油机作为一种常见的内燃机，广泛应用于各个领域，例如农业、工业和交通运输等。

然而，在长时间运行和使用过程中，柴油机可能会出现各种故障，需要及时进行维修施工。

本文档旨在提供一种维修柴油机的施工方案，以帮助维修人员更好地进行工作。

2. 施工前准备工作在开始维修柴油机之前，我们需要进行一些准备工作，以确保操作的安全性和效率。

2.1 工具和设备准备维修柴油机通常需要使用一些特定的工具和设备。

以下是一些基本的工具和设备列表： - 扳手和螺丝刀套装 - 液压千斤顶和支撑架 - 清洁剂和润滑油 - 测量仪器（如压力表和温度计） - 安全防护设备（如手套、护目镜和防护服）2.2 施工环境准备在维修柴油机之前，需要确保维修环境的安全和整洁。

以下是一些需要注意的施工环境准备事项： - 确保工作区域通风良好，以避免有害气体的积聚。

- 清理工作区域，防止绊倒和意外事故发生。

- 准备工作台和垫子，以便更好地存放和组织所需的工具和零件。

3. 施工步骤以下是柴油机维修的常规步骤：3.1 故障排查和诊断在开始维修之前，首先需要进行故障排查和诊断，确定柴油机出现的具体问题。

在进行故障排查时，可以采取以下步骤： - 仔细检查柴油机的外观，观察是否有明显的破损和损坏。

- 使用测量仪器检测柴油机的温度、压力和电压等参数，以确定是否存在异常值。

- 检查柴油机的各个部件，例如燃油系统、冷却系统和电气系统等，寻找可能的故障因素。

3.2 维修计划制定根据故障排查和诊断的结果，制定维修计划。

维修计划应包括以下内容： - 维修所需的具体工作步骤和顺序。

- 需要更换或修复的零部件清单。

- 维修过程中需要注意的安全事项。

3.3 维修操作根据维修计划进行具体的维修操作。

以下是一些常见的维修操作示例： - 拆卸柴油机相应的部件，例如缸盖和曲轴等。

- 清洁和检查拆卸下来的零部件，确保其完好无损。

- 将新的零部件安装到柴油机上，并确保正确连接和固定。

柴油机维修规程总则柴油机维修规程是指对柴油机进行维修和保养操作的标准操作规范。

柴油机作为一种传动机械，在长时间的使用过程中会出现各种各样的故障，这就需要对其进行正常的维修和保养。

下面是柴油机维修规程总则，共计。

一、维修前准备1. 确认维修任务、维修内容和维修对象。

应根据工艺要求、维修标准和故障现象，对维修任务、内容和对象进行确认。

2. 准备必要的工具、设备和材料。

根据维修任务和内容，准备必要的工具、设备和材料，保证维修的顺利进行。

3. 熟悉柴油机的结构和原理。

维修人员必须了解柴油机的基本结构和工作原理，能够判断柴油机故障的原因和处理方法。

4. 熟悉柴油机的使用说明书和维修手册。

维修人员应认真研读柴油机的使用说明书和维修手册，掌握维修保养的基本知识和要点。

二、维修过程1. 分析、确认故障。

对柴油机进行全面的检查和测试，找出故障的原因和位置。

2. 制定维修方案。

根据故障原因和严重程度，制定科学、合理的维修方案。

3. 拆卸检修。

按照维修方案，对柴油机进行拆卸检修，确保检修过程中不造成二次损坏。

4. 更换配件。

如有必要，应更换损坏的零部件，并选择原厂配件或质量有保证的配件。

5. 检修、调整。

检查更换的配件是否牢固、合适，进行必要的调整和修复。

6. 组装检验。

在检修完成后，将柴油机的零部件进行组装，并进行必要的检验和试运行。

三、维修后注意事项1. 进行必要的清洁。

维修过程中产生的废油、废料等应及时清理干净。

2. 做好故障、维修记录。

应将故障情况和维修记录详细记录在维修日志中，以便日后查阅。

3. 进行必要的保养。

及时对柴油机进行必要的保养工作，延长其使用寿命。

4. 做好维修质量保证。

对维修后的柴油机进行必要的试运行和检验，确保维修质量符合要求。

维修规程的制定是为了规范柴油机维修过程中的诸多环节，确保柴油机的正常运转和安全使用，实现经济高效的生产目标。

维修人员必须认真研读维修规程，在实际操作中严格遵守规程的规定，保证维修质量。

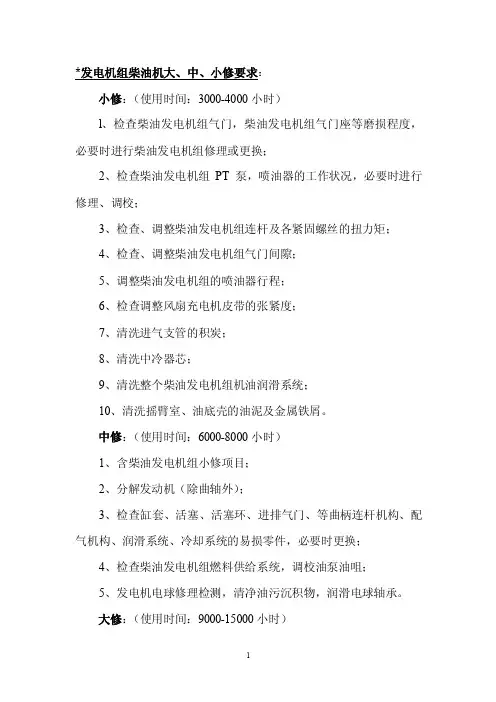

*发电机组柴油机大、中、小修要求：小修：（使用时间：3000-4000小时）l、检查柴油发电机组气门，柴油发电机组气门座等磨损程度，必要时进行柴油发电机组修理或更换；2、检查柴油发电机组PT泵，喷油器的工作状况，必要时进行修理、调校；3、检查、调整柴油发电机组连杆及各紧固螺丝的扭力矩；4、检查、调整柴油发电机组气门间隙；5、调整柴油发电机组的喷油器行程；6、检查调整风扇充电机皮带的张紧度；7、清洗进气支管的积炭；8、清洗中冷器芯；9、清洗整个柴油发电机组机油润滑系统；10、清洗摇臂室、油底壳的油泥及金属铁屑。

中修：（使用时间：6000-8000小时）1、含柴油发电机组小修项目；2、分解发动机（除曲轴外）；3、检查缸套、活塞、活塞环、进排气门、等曲柄连杆机构、配气机构、润滑系统、冷却系统的易损零件，必要时更换；4、检查柴油发电机组燃料供给系统，调校油泵油咀；5、发电机电球修理检测，清净油污沉积物，润滑电球轴承。

大修：（使用时间：9000-15000小时）1、含柴油发电机组中修项目；2、解体全部柴油发电机组的发动机；3、更换气缸体、活塞、活塞环、大小轴瓦、曲轴止推垫、进排气门、全套发动机大修包；4、调校油泵、喷油器、更换泵芯、喷油头；5、更换柴油发电机组的增压器大修包、水泵修理包；6、校正连杆、曲轴、机体等部件，必要时修复或更换。

*柴油机在使用过程中，如发现或存在下列问题，一般应考虑进行中修。

（1）柴油机带负荷工作时（严重）冒蓝烟。

（2）柴油机机油消耗量明显增加。

（3）柴油机工作时功率明显不足（功率降低大于25％）。

（4）柴油机通气口冒白汽，并有机油喷出。

（5）柴油机累计工作4000小时或5年以上。

（6）其它认为必须中修的问题或故障。

*汽车发动机大修的标准汽车发动机是否需要大修，主要取决于气缸的磨损程度，即圆度误差、圆柱度误差是否超过大修使用极限。

因此必须对气缸磨损程度进行测量和圆度误差、圆柱度误差的计算，以及对气缸磨损程度进行综合分析、判断。

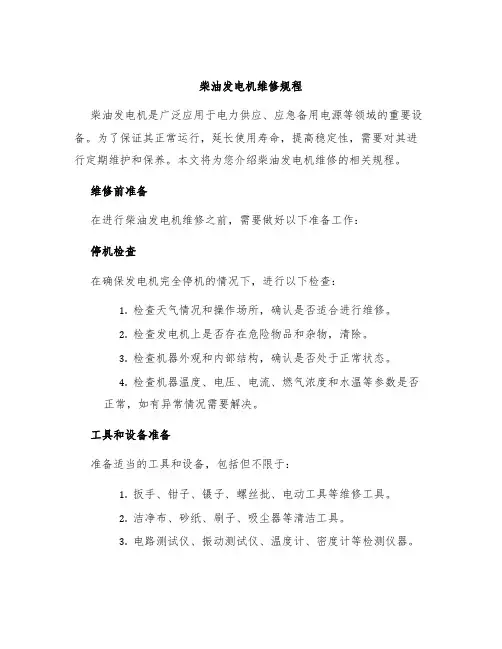

柴油发电机维修规程柴油发电机是广泛应用于电力供应、应急备用电源等领域的重要设备。

为了保证其正常运行，延长使用寿命，提高稳定性，需要对其进行定期维护和保养。

本文将为您介绍柴油发电机维修的相关规程。

维修前准备在进行柴油发电机维修之前，需要做好以下准备工作：停机检查在确保发电机完全停机的情况下，进行以下检查：1.检查天气情况和操作场所，确认是否适合进行维修。

2.检查发电机上是否存在危险物品和杂物，清除。

3.检查机器外观和内部结构，确认是否处于正常状态。

4.检查机器温度、电压、电流、燃气浓度和水温等参数是否正常，如有异常情况需要解决。

工具和设备准备准备适当的工具和设备，包括但不限于：1.扳手、钳子、镊子、螺丝批、电动工具等维修工具。

2.洁净布、砂纸、刷子、吸尘器等清洁工具。

3.电路测试仪、振动测试仪、温度计、密度计等检测仪器。

维修操作规范进行柴油发电机的维修操作时，应按照以下规范进行：停电操作在进行柴油发电机维护时，需要先进行停电停机操作，关闭发动机，并拔掉电源插头。

禁止在带电状态下进行维护操作。

维修区域准备在进行柴油发电机维修前，需要将所在区域进行清洁、消毒。

要保证周围无杂物和易燃品，防止有害物品的飞溅和氧气供应的缺失。

安全检查在操作柴油发电机时，应时刻关注电器、蓄电池、油箱、接线、各个部件的安全性。

应检查燃气液位是否过高，电器控制平面是否正常，电缆是否受损或过热，并及时更换维修。

注油和更换燃油柴油发电机在使用过程中，需定期注油和清理，以保证其长期运行。

应按照机器使用说明进行操作。

使用新油更换时，应将旧油全部放出并用清净油擦拭油箱，并按照机器使用说明添加新油。

检查电缆和插头应定期检查电缆和插头的连接是否松动，电线是否磨损。

如发现以上情况，应及时更换或维修，防范意外事故的发生。

检修换油滤清器柴油发电机使用一段时间后，油中的杂质会增多，需要及时更换油滤清器。

更换时需要关闭发动机和电源插头，并放出旧油，拆卸油滤清器，清理正确。

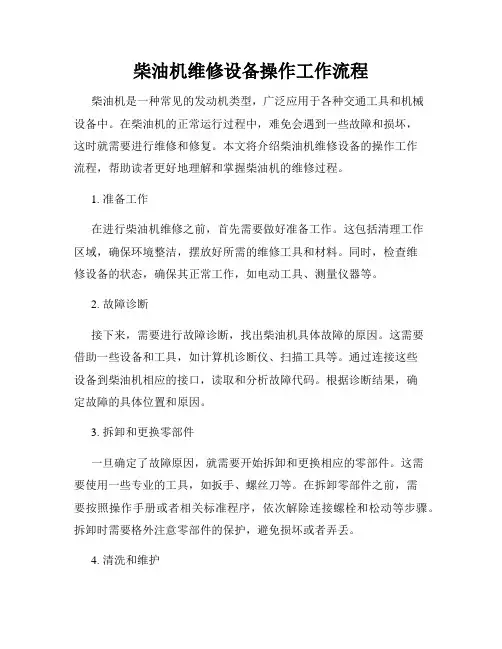

柴油机维修设备操作工作流程柴油机是一种常见的发动机类型，广泛应用于各种交通工具和机械设备中。

在柴油机的正常运行过程中，难免会遇到一些故障和损坏，这时就需要进行维修和修复。

本文将介绍柴油机维修设备的操作工作流程，帮助读者更好地理解和掌握柴油机的维修过程。

1. 准备工作在进行柴油机维修之前，首先需要做好准备工作。

这包括清理工作区域，确保环境整洁，摆放好所需的维修工具和材料。

同时，检查维修设备的状态，确保其正常工作，如电动工具、测量仪器等。

2. 故障诊断接下来，需要进行故障诊断，找出柴油机具体故障的原因。

这需要借助一些设备和工具，如计算机诊断仪、扫描工具等。

通过连接这些设备到柴油机相应的接口，读取和分析故障代码。

根据诊断结果，确定故障的具体位置和原因。

3. 拆卸和更换零部件一旦确定了故障原因，就需要开始拆卸和更换相应的零部件。

这需要使用一些专业的工具，如扳手、螺丝刀等。

在拆卸零部件之前，需要按照操作手册或者相关标准程序，依次解除连接螺栓和松动等步骤。

拆卸时需要格外注意零部件的保护，避免损坏或者弄丢。

4. 清洗和维护在更换零部件之后，需要对柴油机进行清洗和维护。

这可以提高柴油机的性能和寿命，避免再次出现故障。

清洗工作包括对内部的油污、积碳等进行清理，可以使用专业的清洗剂和清洗工具。

维护工作包括对各个连接部位进行紧固和润滑，确保柴油机的各项功能正常运转。

5. 试运行和调试完成清洗和维护后，需要对柴油机进行试运行和调试。

这可以验证修复工作的有效性，并确保柴油机能够正常工作。

在试运行之前，需要检查柴油机的各项参数，如燃料供应、冷却系统、排气系统等。

通过启动柴油机，观察其运行状态和声音，确认无异常后进行调试，调整柴油机的参数和性能。

6. 整理和记录最后，需要将维修过程中使用的工具和材料整理好，保持工作区域的整洁。

同时，需要对维修过程进行详细记录，包括故障诊断的结果、修复的方法和步骤，以及柴油机的测试数据和运行情况。

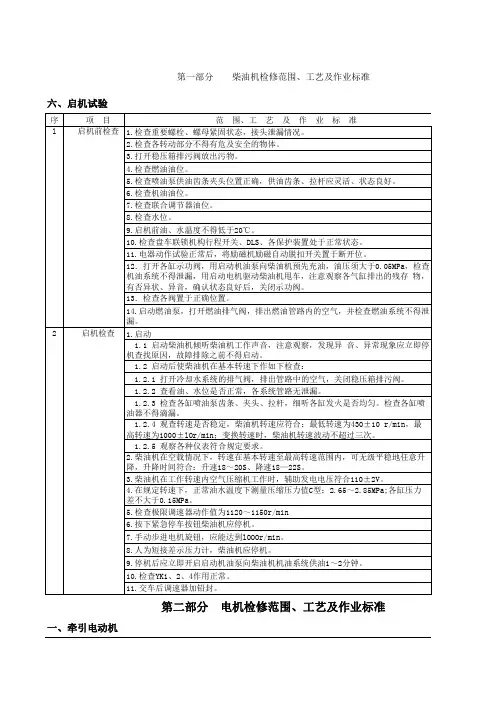

第一部分 柴油机检修范围、工艺及作业标准六、启机试验
第二部分 电机检修范围、工艺及作业标准一、牵引电动机
二、牵引发电机、励磁机
三、启动发电机、空气压缩机电机、测速电机、燃油泵电机、启动滑油泵电机
四、风扇电机、热风机、其他电机
第三部分 电器及电线路检修范围、工艺及作业标准一、电器
内容及标准
二、电线路
第四部分 辅助装置检修范围、工艺及作业标准
第五部分制动、走行部检修范围、工艺及作业标准一、制动
二、走行
第六部分 蓄电池、仪表检修范围、工艺及作业标准一、蓄电池
DF7型内燃机车小辅修检测范围一、柴油机部分
二、电机部分
三、传动部分
四、走行部分
五、电器部分
六、蓄电池部分
DF7型内燃机车小辅修探伤范围
DF7型内燃机车小辅修配件互换范围
DF7型内燃机车小辅修化验范围。

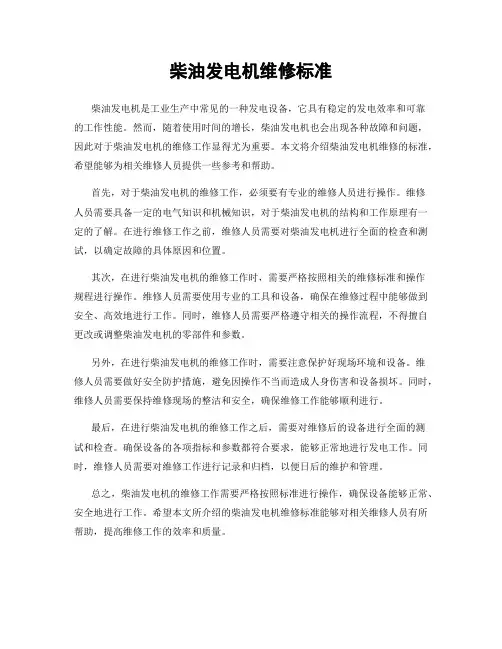

柴油发电机维修标准柴油发电机是工业生产中常见的一种发电设备，它具有稳定的发电效率和可靠的工作性能。

然而，随着使用时间的增长，柴油发电机也会出现各种故障和问题，因此对于柴油发电机的维修工作显得尤为重要。

本文将介绍柴油发电机维修的标准，希望能够为相关维修人员提供一些参考和帮助。

首先，对于柴油发电机的维修工作，必须要有专业的维修人员进行操作。

维修人员需要具备一定的电气知识和机械知识，对于柴油发电机的结构和工作原理有一定的了解。

在进行维修工作之前，维修人员需要对柴油发电机进行全面的检查和测试，以确定故障的具体原因和位置。

其次，在进行柴油发电机的维修工作时，需要严格按照相关的维修标准和操作规程进行操作。

维修人员需要使用专业的工具和设备，确保在维修过程中能够做到安全、高效地进行工作。

同时，维修人员需要严格遵守相关的操作流程，不得擅自更改或调整柴油发电机的零部件和参数。

另外，在进行柴油发电机的维修工作时，需要注意保护好现场环境和设备。

维修人员需要做好安全防护措施，避免因操作不当而造成人身伤害和设备损坏。

同时，维修人员需要保持维修现场的整洁和安全，确保维修工作能够顺利进行。

最后，在进行柴油发电机的维修工作之后，需要对维修后的设备进行全面的测试和检查。

确保设备的各项指标和参数都符合要求，能够正常地进行发电工作。

同时，维修人员需要对维修工作进行记录和归档，以便日后的维护和管理。

总之，柴油发电机的维修工作需要严格按照标准进行操作，确保设备能够正常、安全地进行工作。

希望本文所介绍的柴油发电机维修标准能够对相关维修人员有所帮助，提高维修工作的效率和质量。

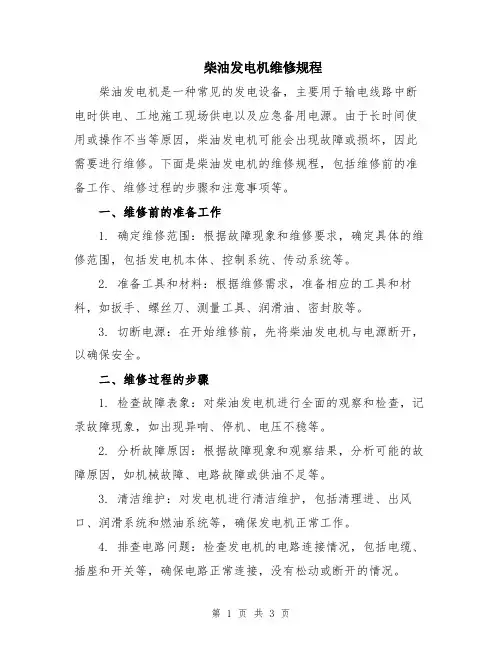

柴油发电机维修规程柴油发电机是一种常见的发电设备，主要用于输电线路中断电时供电、工地施工现场供电以及应急备用电源。

由于长时间使用或操作不当等原因，柴油发电机可能会出现故障或损坏，因此需要进行维修。

下面是柴油发电机的维修规程，包括维修前的准备工作、维修过程的步骤和注意事项等。

一、维修前的准备工作1. 确定维修范围：根据故障现象和维修要求，确定具体的维修范围，包括发电机本体、控制系统、传动系统等。

2. 准备工具和材料：根据维修需求，准备相应的工具和材料，如扳手、螺丝刀、测量工具、润滑油、密封胶等。

3. 切断电源：在开始维修前，先将柴油发电机与电源断开，以确保安全。

二、维修过程的步骤1. 检查故障表象：对柴油发电机进行全面的观察和检查，记录故障现象，如出现异响、停机、电压不稳等。

2. 分析故障原因：根据故障现象和观察结果，分析可能的故障原因，如机械故障、电路故障或供油不足等。

3. 清洁维护：对发电机进行清洁维护，包括清理进、出风口、润滑系统和燃油系统等，确保发电机正常工作。

4. 排查电路问题：检查发电机的电路连接情况，包括电缆、插座和开关等，确保电路正常连接，没有松动或断开的情况。

5. 检查机械问题：对发电机的机械部件进行检查，包括曲轴、连杆、活塞、气缸等，确保没有损坏或松动的情况。

6. 检查供油系统：对发电机的供油系统进行检查，包括燃油泵、喷油器、滤清器等，确保燃油供应正常，没有堵塞或漏油的情况。

7. 加油润滑：根据需要，在发电机的润滑部件上添加适量润滑油，并确保润滑系统正常工作。

8. 更换零部件：根据需要，对发电机的零部件进行更换，包括损坏或磨损严重的部件，确保发电机的正常运转。

9. 调试和测试：在完成维修后，对发电机进行调试和测试，确保其输出电压和频率等符合要求。

三、维修注意事项1. 维修前先观察：在开始维修前，先要对柴油发电机进行仔细观察，注意观察任何不正常的现象和故障表象，以便进行准确的维修。

柴油机维修规程总则柴油机是一种广泛应用于船舶、汽车、发电机组等领域的动力装置。

为了确保其正常稳定的运行，必须对其进行维修保养，以下是柴油机维修规程的总则。

一、规程适用范围本规程适用于各种型号的柴油机的日常维护保养及修理工作。

二、安全规定1. 维修现场应满足通风良好、明亮、安全、整洁的要求，杜绝烟火、易燃易爆品和影响健康的物品。

2. 维修人员工作时应佩戴安全帽、防护眼镜、口罩、耳塞等安全防护用品，确保人身安全。

3. 在维护保养或修理柴油机时，需要切断所连接的电源或油源，确保设备安全。

4. 经过维修保养或修理后，应进行试车运行，确保设备运转安全。

三、维修保养规定1. 是否停机：维修保养前应判定设备是否需要停机进行维修，避免因设备必须处于运行状态而导致危险。

2. 工具设备：进行维修保养时必须使用适当的工具设备。

3. 材料品质：维护保养和修理所使用的材料必须符合规定标准，避免使用劣质或假冒伪劣产品。

4. 零部件更换：维修过程中必须按规定更换磨损严重、失效的零部件。

5. 使用润滑油：（1）润滑油使用必须按照设备要求的规格和牌号使用，不能随意更换。

（2）经常检查润滑油的油位和油质，保持足够的油位和清洁的油质。

（3）定期更换润滑油和滤清器。

6. 清洗：（1）维护保养和修理过程中，必须对机器和设备及其附件进行清洗，清洗时要注意避免水进入气缸。

（2）清洗时，必须使用适当的清洗剂和清洗工具，清洗后立即进行润滑处理。

7. 调整：（1）柴油机维护保养时，应根据规定对高速、低压油管压力等进行检查、调整。

（2）柴油机发动后，应按标准调整油门、喷油量等参数。

四、维修保养记录1. 维修保养记录应于维护保养或修理后及时填写，并及时归档。

2. 为了保护设备的权利和利益，应定期对维保记录进行审核，确保设备的安全稳定运行。

以上为柴油机维修规程总则，如有其他特殊情况需要修理和维护，应按照设备生产商制定的规定和要求进行。

柴油机修理工艺手册友联船厂（蛇口）有限公司2006。

4柴油机修理工艺目录一，概述1，解体2，清洁检查3，测量4，安装校中与调整5，试验二，缸盖与气阀的修理1，缸头检查与修复2，进排气阀的修理三，活塞的修理1，活塞检查2，活塞修理四，活塞环的修理（一）活塞环检查（二）活塞环装配五，轴瓦装配六，十字头式柴油机活塞导板校中与调整。

七，柴油机试车大纲（一）发电机负荷试验大纲（二）主机系泊试验大纲（三）极管主机航行试验大纲八，常用修复工艺（一）镀铬（二）低温镀铁（三）快速电镀（四）焊补（五）粘粘技术（六）金属扣合工艺附录：柴油机装配间隙柴油机修理工艺一，概述柴油机修理工作概括来说，正如我们常常在工程单上看到的“拆卸，解体，清洁，检查，测量，安装，调整，试车”。

我们在实际工作中，应注意采用正确的工艺，方法，安照正确的操作规程，这样才能保障我们的修理工作质量、效率和人机安全。

（一）拆卸解体1，柴油机拆卸前应确认与船上系统联接的所有水管，油管，压缩空气管阀关闭，水、油已放尽。

2，确认转车机已接上。

3，拆卸工作应尽量使用专用工具，参照说明书正确使用专用工具。

4，所有要拆卸的管子应作好记号，缸号不要混乱，以便安装复原。

管子两端应包封保护。

5，所有重要的螺栓与螺母不要混乱，位置记好，并一一对应，上紧位置也要打上记号。

6，拆卸解体任何部件都不准用火。

部件所有工作面都应作有效保护，避免碰伤刮伤。

（二）清洁检查1，清洁重点：a，排气管内腔积炭b，气缸头进排气内腔积炭c，活塞与活塞环特别是活塞头部及活塞环槽的积炭d，所有管子与孔道，都必须保证通畅。

所有热交换器，包括水冷器，油冷器，空气冷却器要进行酸洗通刷。

e，缸套水道水垢清洁。

2，检查重点：a，气缸盖下表面及密封平面烧蚀情况，有无裂纹。

b，活塞的检查特别是活塞头部和活塞环槽处。

有无磨损、烧蚀、裂纹、断裂等。

c，进排气阀烧蚀情况，有无裂纹、断裂，弹簧的外观与弹力情况。

-1-d，活塞与气缸套运行表面的磨损情况，有无拉痕，裂纹。

3406柴油机维修标准根据卡特皮了技术要求，特制订维修标准如下1，柴油机工作200小时，更换柴油滤芯。

2，柴油机工作500小时，更换机油滤芯。

3，柴油机工作3000小时，柴油机顶部修理。

1）柴油机起车运转，检查有无漏油，水，和异常响声。

2）关闭柴油阀门，放净冷却液，机油。

3）拆卸仪表盘，及电器控制系统。

、4）拆除缸头的连接部件。

5）拆除缸头进行检查，研么气门，测量导管，摇臂轴，轴套。

材料1）缸头修理包一套2）进气阀12个，阀座12个。

3）排气阀12个，阀座12个。

4）进排导管各12件。

以上配件视情况换新。

4，柴油机工作5000小时中修。

CAT 3406柴油机中修修理工艺一、适用范围：本修理工艺用以CAT 3406柴油机中修遵循的施工顺序和要求，本修理工艺适用于吊机公司承担的CAT 3406柴油机修理。

二、引用文件及相关文件：1、船舶柴油机修理：CB3364—91《船舶柴油机发电机组原动机修理技术要求》；2、CAT 3406柴油机系列修理，CAT公司颁发的维修手册、技术规范和试验与调整。

三、柴油机修理前的准备：1、根据用户提供的主机工程修理单的要求，确定的CAT3406柴油机修理范围内容进行修理；2、根据调研报告，了解查看用户的零部件贮备情况；3、了解柴油机运转情况是否存在故障，并参阅运转记录，有条件可启动发动机，记录修理前情况；4、准备修理常用工具，专用工具及吊具、测量用具及质量记录表；5、按技术规范要求做好柴油机新换配件的准备工作。

四、CAT 3406柴油机中修内容：1、外观附件拆除：柴油机外观附件、管线、电源线、仪表盘、温度传感器、压力传感器、转速探头拆除；2、进排气管及摇臂：拆检进排气管、摇臂等配气机构，清洁、检查测量与修理，进气管垫、排气管垫、排烟总管垫全部更新；3、缸头拆检：缸头拆卸解体、清洗、检查缸头与缸套接触面有无损伤，水腔腐蚀情况检查；4、气阀组件：进排气阀组件拆卸清洁，外观检查，检查气阀弹簧，弹簧压盖、锁块、施转器磨损情况，视磨损情况更新。

2023年柴油发电机维修规程第一章总则第一条为了保证柴油发电机的正常运行，提高设备使用效率，延长设备使用寿命，制定本维修规程。

第二条本维修规程适用于使用柴油发电机的各类企事业单位，以及个人家庭使用。

第三条柴油发电机的维修应遵循以下原则：安全、科学、规范、高效。

第二章维修准备第四条维修人员应具备相关岗位的维修经验或技术培训合格证书。

第五条维修人员应熟悉柴油发电机的结构、工作原理和常见故障。

第六条维修人员应熟悉柴油发电机的使用说明书和维修手册。

第七条维修人员应具备必要的维修工具和设备，确保能够顺利进行维修工作。

第三章维修流程第八条维修人员在维修之前，应对柴油发电机进行全面检查，了解设备的使用情况和维修需求。

第九条维修人员应根据设备的故障情况，制定维修方案和工作计划。

第十条维修人员在维修过程中，应遵循以下流程：拆卸、清洗、检修、更换、调试、装配、试运行。

第十一条维修人员在维修过程中，应注意设备的安全，防止二次损坏和人身伤害。

第十二条维修人员应及时沟通与设备相关的其他部门和人员，保证维修工作的协调进行。

第四章维修安全第十三条维修人员在维修过程中，应遵守企业的安全规定和操作规程，严禁违章操作。

第十四条维修过程中，禁止开启设备的防护装置和安全设施。

第十五条维修作业时，应切断设备的电源并确保设备处于安全状态。

第十六条维修人员应佩戴好防护用品，包括安全帽、防护手套、防护眼镜等。

第十七条在进行高处维修时，维修人员应佩戴防护带设备，并固定好安全绳。

第五章维修质量控制第十八条维修人员在维修结束后，应对设备进行检验和试运行，确保设备正常工作。

第十九条维修人员应按照相关要求，填写设备维修记录和维修报告。

第二十条维修人员应及时处理设备的故障和不良现象，确保设备正常运行。

第六章维修经验总结第二十一条维修人员应及时总结和分享维修经验，提高维修效率和质量。

第二十二条企业应加强对维修人员的培训和管理，提高维修队伍的素质和能力。

第七章附则第二十三条具体细节问题，根据实际情况和技术要求进行调整。

编制：审核：批准：受控状态: 编号：柴油机大修工艺过程及操作标准修理工艺流程检验接收零修零件报废零件废品库右----------- ---------- ----------------不可用零件___________ I _______3零件修理和检验配套’备件库冷磨1．检验接收1.1对送修的柴油机必须进行检验，以确定其完整性和当前状况，通过检验可以掌握柴油机损坏的规律，提高修理质量，为进一步制定修理工时和费用定额提供依据。

1.2检验等级1.2.1I 级观察设备运转时是否有异常现象。

1.2.2II 级在I 级的基础上进一步检查，包括锈蚀、变形、零件松动或丢失、损坏、润滑、可见的外部裂纹和调整的情况。

1.2.3III 级在II 级的基础上进一步检查，其中包括裸露临界区域的无损检测一些特殊零件的拆卸检查和检验零部件的磨损是否超过制造厂商规定的允许公差。

1.2.4IV 级在III 级的基础上进一步检查，对所有制造厂商确定的承载件，拆卸后进行必要的无损检测。

2．解体柴油机柴油机进过外部清洗后，放出机油、燃油和冷却水，然后先总成后零件，先外部后内部进行拆卸。

3．清洗零件零件的清洗是易于发现零件损失，便于对其进行检验和修理，一提高修理质量和改善劳动条件的重要工序。

4．检验和分类零件的检验和分类是柴油机修理中较为重要的工序，它不仅影响修理质量，同时也影响修理成本。

5．修理修理是柴油机修理中的关键工序。

柴油机寿命的长短，成本的高低，在很大程度上取决于该工序。

6．总装总装是指把零件，部件和总成装配成整机的过程。

正确的装配方法和技术要求是保证柴油机修理质量的重要因素之一。

7．磨合和试验磨合和试验是延长柴油机使用寿命，检查修理质量的重要工序。

通过磨合试验，消除运动副表面的粗糙不平，使其配合及形状有利于工作要求，并检查排除修理及装配中的缺陷，提高修理质量。

8．竣工检验柴油机修理竣工后，必须进行最后的检验，对柴油机作出技术鉴定。

柴油机修理的操作说明范本一、操作前准备工作1.根据操作手册，了解柴油机的结构、工作原理和故障排除方法。

2.确保所有工具和设备完好并具备相关的安全措施。

3.检查柴油机的运行环境，确保操作场地干净整洁，没有易燃、易爆等危险物品。

二、故障排除步骤1.开始故障排查前，确保柴油机所有的电源已经切断。

2.根据故障现象和报告的情况，用适当的工具检查柴油机的各个部件。

检查应从外部开始，逐渐向内部扩展。

3.对于外观有明显异常的部件，首先进行检查和清洗，排除外部因素对柴油机正常工作的干扰。

4.检查柴油机的油品，确保油品质量符合规定，并对柴油机的润滑油进行添加或更换。

检查柴油机冷却液的液位，必要时进行添加或更换。

三、故障排查结果记录1.将故障现象、排查的部件、排查的结果等相关信息记录在故障排查记录表上，以备后续查询和分析。

2.如果发现了故障的原因，应在记录中详细说明，并将其提交给负责人或相关人员。

四、维修和更换部件1.根据故障排查结果，确定需要进行维修或更换的部件。

2.定期检查柴油机的零部件和组件的磨损情况，发现磨损严重的部件及时更换。

3.进行维修或更换时，应严格按照操作手册和相关规范进行操作。

4.完成维修或更换后，应进行功能测试和质量检查，确保柴油机运行正常。

五、操作结束后的清理和整理1.清理和整理操作场地，将维修使用的工具、设备和材料归位，妥善保管好。

2.清理柴油机表面的污垢和油渍，确保外观整洁。

3.对于涉及油品和润滑油的操作，应妥善处理废弃物和废液，防止对环境造成影响。

六、安全注意事项1.操作人员必须熟悉柴油机的工作原理和故障排除方法，严格按照操作手册和相关规范进行操作。

2.操作人员应穿戴工作服装，佩戴好防护设备，确保人身安全。

3.在操作柴油机时，不得擅自离开，应随时注意观察运行状态，确保安全。

4.对于涉及高温、高压和易燃易爆等危险因素的情况，应严格遵守安全操作规程，确保安全措施得到有效落实。

5.在进行维修和更换部件时，必须先切断电源，切勿在有电的情况下进行操作。

柴油发电机维修规程范文第一章：总则第一条：为了确保柴油发电机的正常运行和延长其使用寿命，提出本维修规程。

第二条：本规程适用于柴油发电机的日常维护保养、故障排除和定期维修。

第三条：本规程中的术语定义如下：1. 柴油发电机：指采用柴油作为燃料，通过内燃机驱动发电机发电的装置。

2. 维修：指对柴油发电机进行检查、保养和维修的活动。

3. 故障排除：指对柴油发电机进行故障诊断和修复的活动。

第四条：本规程的内容包括但不限于：1. 柴油发电机维护的基本原则；2. 柴油发电机维修的基本步骤；3. 柴油发电机定期维护的内容和要求；4. 柴油发电机故障排除的常见方法和技巧；5. 柴油发电机维护和维修的安全注意事项。

第二章：柴油发电机维修的基本原则第五条：柴油发电机的维护应根据其使用环境、工作条件和使用年限等因素制定，并按照制定的计划进行执行。

第六条：柴油发电机的维护应做到“预防为主、维修为辅”，即通过定期的保养维护，预防故障的发生，避免因故障带来的经济损失。

第七条：柴油发电机的维修应按照维修程序进行，确保维修过程的准确和规范。

第八条：在维修过程中，应采用合适的工具和设备，确保维修的质量和安全性。

第九条：维修人员应具备一定的专业知识和技能，对柴油发电机的结构和工作原理有较深入的了解。

第三章：柴油发电机维修的基本步骤第十条：柴油发电机维修的基本步骤包括但不限于以下几个方面：1. 故障诊断：通过观察、听音、检测仪器等方式确定故障原因和范围。

2. 故障排除：根据故障诊断的结果，进行相应的修复和更换。

3. 验收测试：对修复后的柴油发电机进行功能和性能测试，确保维修效果和规范。

第十一条：柴油发电机维修的具体步骤应根据具体情况而定，但一般应包括以下几个步骤：1. 关闭柴油发电机，并切断电源。

2. 清洁柴油发电机及其周围环境，确保无杂物和污水。

3. 拆卸柴油发电机的外罩，检查发电机轴承和定子绕组等关键部件。

4. 清洗和更换发电机的滤芯和润滑油，确保润滑系统的正常工作。

船舶柴油机修理技术工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!船舶柴油机作为船舶动力装置的核心，其修理技术工艺至关重要。
