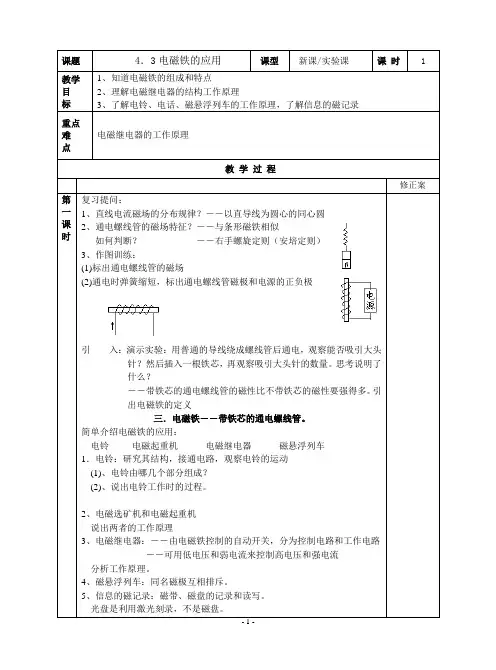

4.3电磁铁的应用

课题
4．3电磁铁的应用
课型
新课/实验课
课时
1
教学
目标
1、知道电磁铁的组成和特点
2、理解电磁继电器的结构工作原理
3、了解电铃、电话、磁悬浮列车的工作原理，了解信息的磁记录
重点
难点
电磁继电器的工作原理
教学过程
修正案
第一课时
复习提问：
1、直线电流磁场的分布规律？――以直导线为圆心的同心圆
2、通电螺线管的磁场特征？――与条形磁铁相似
如何判断？ ――右手螺旋定则（安培定则）
3、作图训练：
(1)出通电螺线管的磁场
(2)通电时弹簧缩短，标出通电螺线管磁极和电源的正负极
引 入：演示实验：用普通的导线绕成螺线管后通电，观察能否吸引大头针？然后插入一根铁芯，再观察吸引大头针的数量。思考说明了什么？
――带铁芯的通电螺线管的磁性比不带铁芯的磁性要强得多。引出电磁铁的定义
三．电磁铁――带铁芯的通电螺线管。
简单介绍电磁铁的应用：
电铃电磁起重机 电磁继电器 磁悬浮列车
1．电铃：研究其结构，接通电路，观察电铃的运动
(1)、电铃由哪几个部分组成？
(2)、说出电铃工作时的过程。
2、电磁选矿机和电磁起重机
说出两者的工作原理
3、电磁继电器：――由电磁铁控制的自动开关，分为控制电路和工作电路
――可用低电压和弱电流来控制高电压和强电流
分析工作原理。
4、磁悬浮列车：同名磁极互相排斥。
5、信息的磁记录：磁带、磁盘的记录和读写。
光盘是利用激光刻录，不是磁盘。
6、电话：听筒和话筒
小结
练习：书练习题
作业：作业本

电磁铁的应用和工作原理电磁铁是一种利用电流通过导线产生磁场的装置。

它在现代生活和工业中有广泛的应用。

本文将介绍电磁铁的工作原理以及它在不同领域的应用。

一、电磁铁的工作原理电磁铁的工作原理基于安培定律和右手定则。

当通过导线中通电时，电流会产生磁场。

而电磁铁通过将导线绕成螺线形并通电，可以增强磁场的强度。

电磁铁由导线圈绕成的形状，通常将导线绕成圆柱形或者螺线形。

当电流通过导线时，磁场的方向与电流的方向有关。

根据右手定则，将右手伸直，将拇指指向电流的方向，其他四个手指的弯曲方向就是磁场的方向。

二、电磁铁的应用1. 电子设备电磁铁在电子设备中有着重要的应用。

例如，电磁继电器利用电磁铁的吸引力和释放能力，通过控制电路的通断来控制电流的流向。

另外，电磁铁还被用于扬声器、电动马达以及电磁炉等设备中。

2. 电动机电磁铁是电动机的核心组件之一。

电动机利用电流通过导线产生的磁场与永磁体的交互作用，从而产生旋转力。

电动机广泛应用于交通工具、工业制造以及家用电器等领域。

3. 磁悬浮技术磁悬浮技术利用电磁铁的吸引力和排斥力来实现物体的悬浮。

通过在导线中施加电流，电磁铁产生的磁场可以与悬浮体上的磁场相互作用，从而使物体悬浮在空中。

磁悬浮技术被应用于高铁、磁悬浮列车以及磁悬浮演艺设备中。

4. 实验室应用电磁铁在科学研究和实验室应用中也占有重要地位。

许多实验室的仪器和设备都需要电磁铁来产生磁场。

例如，实验室中的粒子加速器、磁共振成像设备以及磁力拉力计等都离不开电磁铁的应用。

5. 安全门安全门利用电磁铁的磁场特性来实现门锁的开合。

电磁铁通电时，产生的磁力可以吸引门锁，将门锁打开。

这种应用广泛用于公共场所的安全门和防盗门中，提供方便快捷的出入口。

6. 电磁吸盘电磁吸盘是一种利用电磁铁的吸引力来固定或者吸附物体的设备。

在工业制造和建筑领域，电磁吸盘被广泛应用于吊装和固定重物，提供安全和稳定的工作环境。

三、总结电磁铁通过利用电流通过导线产生磁场的原理，在各个领域有着广泛的应用。

电磁铁和电磁泵的应用一、电磁铁的应用1.电磁铁的原理：电磁铁是利用电流的磁效应制成的，当通电时，电磁铁具有磁性，断电后磁性消失。

2.电磁铁的分类：根据线圈的绕制方式，电磁铁可分为螺线管和直线型电磁铁；根据磁极的性质，可分为南北极电磁铁和双极电磁铁。

3.电磁铁的优点：磁性强、磁性可调、磁极可变、易于控制等。

4.电磁铁的应用领域：(1)电铃：电磁铁在电铃中起到产生声音的作用，当电流通过电磁铁时，吸引小锤敲击铃铛，产生声音。

(2)电磁继电器：电磁铁在电磁继电器中起到开关的作用，通过控制电磁铁的磁性来控制电路的通断。

(3)电磁起重机：电磁铁在电磁起重机中起到吸附和吊运铁磁性材料的作用。

(4)磁悬浮列车：电磁铁在磁悬浮列车中起到悬浮和推进的作用，通过电磁铁产生的磁性斥力使列车悬浮在轨道上方，减小摩擦，提高速度。

二、电磁泵的应用1.电磁泵的原理：电磁泵是利用电磁力驱动液体流动的泵，当通电时，电磁铁产生磁性，吸引铁磁性材料，使液体流动。

2.电磁泵的分类：根据电磁场的分布方式，可分为单极性电磁泵和双极性电磁泵；根据泵的进出口位置，可分为吸入式电磁泵和排出式电磁泵。

3.电磁泵的优点：无机械传动部件、无泄漏、易于控制、能处理腐蚀性介质等。

4.电磁泵的应用领域：(1)化工行业：电磁泵在化工行业中用于输送腐蚀性、有毒、易燃易爆液体，如酸、碱、盐等。

(2)石油行业：电磁泵在石油行业中用于输送原油、天然气等。

(3)食品行业：电磁泵在食品行业中用于输送果汁、饮料等。

(4)医疗行业：电磁泵在医疗行业中用于输送血液、药液等。

(5)环保行业：电磁泵在环保行业中用于输送含有固体颗粒的污水、污泥等。

综上所述，电磁铁和电磁泵在各个领域中具有广泛的应用，它们的工作原理和特点使得它们在实际生产生活中发挥着重要作用。

习题及方法：1.习题：电磁铁的磁性强弱与哪些因素有关？方法：电磁铁的磁性强弱与电流的大小、线圈的匝数、铁芯的有无和放置位置有关。

总结：电磁继电器的应用
电铃
温度自动报警器
图中是为某温室大棚设计的温度自动报警器，当室内温度超过限度时，监测室的信号电铃就发出报警铃声
电源
电铃
温度自动报警器
图中是为某温室大棚设计的温度自动报警器，当室内温度超过限度时，监测室的信号电铃就发出报警铃声
电源
防盗自动报警装置王强同学为某仓库设计了一种防盗报警器，安在仓库的门口的地上，报警灯安在值班室内，请你说出其工作原理。
电流大小
线圈匝数
3.电磁铁工作的原理:
利用电流的磁效应.
4.电磁铁的应用:
有无铁芯
电磁起重机 、电磁继电器 、电铃等
1、当电磁铁线圈匝数一定时，通过电磁铁的 越大，电磁铁的磁性越强;当通过电磁铁线圈的电流一定时，电磁铁的 越多，电磁铁的磁性越强；
电流
匝数
2、电磁铁的优点:A.磁性有无可以用 来控制.B.磁性强弱可以用改变 的大小和线圈的 来控制。C.它的磁极可以通过改变 来控制。
不亮
响
亮
不响
5、电磁继电器在各种自动化装置中有很多应用，街道路灯自动控制就是其中应用之一。如图所示为模拟电路，其中A为电磁铁，B为照明电路，C为路灯，D为光敏电阻（白天光照强时，电阻变小，电磁铁磁性较强；夜晚光照弱时，电阻变大，电磁铁几乎无磁性），请你将电路连接完整，达到白天灯熄，夜晚灯亮的效果。（连线时导线不能交叉）
2、电磁继电器的实质就是一种利用 来 控制工作电路通断的开关。
低
弱
高
强
电磁铁
讨论：水位自动报警器的工作原理
水位自动报警装置是怎样连接并工作的？
要求：
3、若在水位不正常时要提醒工作人员，最好再安装一个电铃，电铃应该接在什么地方呢？
