水泵自动供水电路.doc

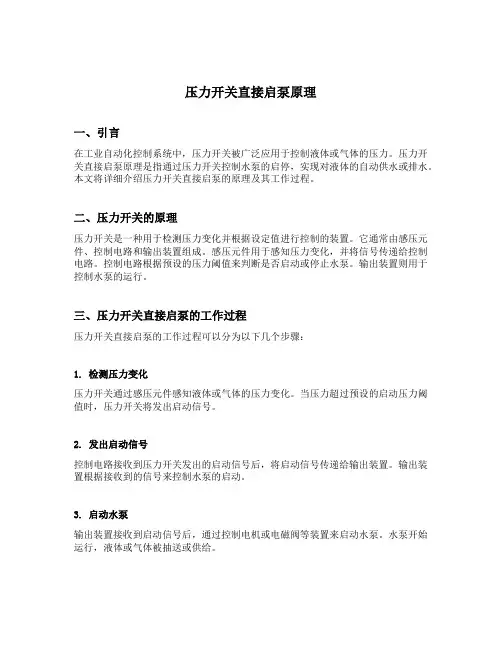

压力开关直接启泵原理一、引言在工业自动化控制系统中，压力开关被广泛应用于控制液体或气体的压力。

压力开关直接启泵原理是指通过压力开关控制水泵的启停，实现对液体的自动供水或排水。

本文将详细介绍压力开关直接启泵的原理及其工作过程。

二、压力开关的原理压力开关是一种用于检测压力变化并根据设定值进行控制的装置。

它通常由感压元件、控制电路和输出装置组成。

感压元件用于感知压力变化，并将信号传递给控制电路。

控制电路根据预设的压力阈值来判断是否启动或停止水泵。

输出装置则用于控制水泵的运行。

三、压力开关直接启泵的工作过程压力开关直接启泵的工作过程可以分为以下几个步骤：1. 检测压力变化压力开关通过感压元件感知液体或气体的压力变化。

当压力超过预设的启动压力阈值时，压力开关将发出启动信号。

2. 发出启动信号控制电路接收到压力开关发出的启动信号后，将启动信号传递给输出装置。

输出装置根据接收到的信号来控制水泵的启动。

3. 启动水泵输出装置接收到启动信号后，通过控制电机或电磁阀等装置来启动水泵。

水泵开始运行，液体或气体被抽送或供给。

4. 监测压力变化在水泵运行期间，压力开关会不断监测液体或气体的压力变化。

如果压力超过预设的停止压力阈值，压力开关将发出停止信号。

5. 发出停止信号控制电路接收到压力开关发出的停止信号后，将停止信号传递给输出装置。

输出装置根据接收到的信号来控制水泵的停止。

6. 停止水泵输出装置接收到停止信号后，通过控制电机或电磁阀等装置来停止水泵。

水泵停止运行，液体或气体的供给或排放也停止。

四、压力开关直接启泵的优点压力开关直接启泵具有以下几个优点：1.简单可靠：压力开关直接启泵的原理相对简单，不需要复杂的控制系统。

它可以根据压力变化来自动启停水泵，操作方便，可靠性高。

2.节能高效：压力开关直接启泵可以根据实际需求来调节水泵的启停，避免了长时间运行水泵造成能源浪费。

它能够根据压力变化来智能地控制水泵的工作，提高了能源利用效率。

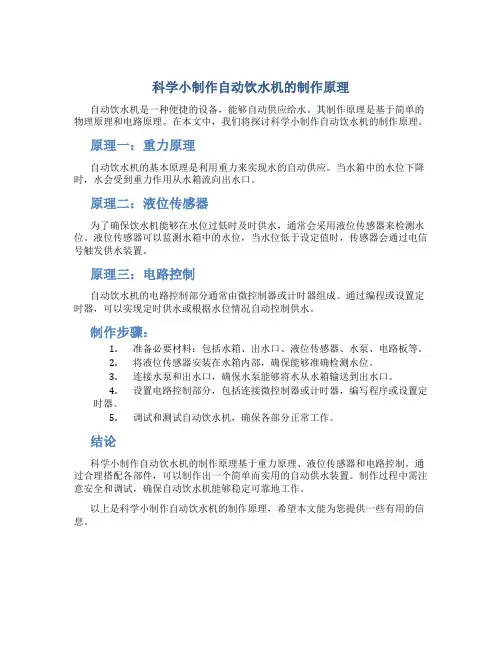

科学小制作自动饮水机的制作原理
自动饮水机是一种便捷的设备，能够自动供应给水。

其制作原理是基于简单的物理原理和电路原理。

在本文中，我们将探讨科学小制作自动饮水机的制作原理。

原理一：重力原理
自动饮水机的基本原理是利用重力来实现水的自动供应。

当水箱中的水位下降时，水会受到重力作用从水箱流向出水口。

原理二：液位传感器
为了确保饮水机能够在水位过低时及时供水，通常会采用液位传感器来检测水位。

液位传感器可以监测水箱中的水位，当水位低于设定值时，传感器会通过电信号触发供水装置。

原理三：电路控制
自动饮水机的电路控制部分通常由微控制器或计时器组成。

通过编程或设置定时器，可以实现定时供水或根据水位情况自动控制供水。

制作步骤：
1.准备必要材料：包括水箱、出水口、液位传感器、水泵、电路板等。

2.将液位传感器安装在水箱内部，确保能够准确检测水位。

3.连接水泵和出水口，确保水泵能够将水从水箱输送到出水口。

4.设置电路控制部分，包括连接微控制器或计时器，编写程序或设置定
时器。

5.调试和测试自动饮水机，确保各部分正常工作。

结论
科学小制作自动饮水机的制作原理基于重力原理、液位传感器和电路控制。

通过合理搭配各部件，可以制作出一个简单而实用的自动供水装置。

制作过程中需注意安全和调试，确保自动饮水机能够稳定可靠地工作。

以上是科学小制作自动饮水机的制作原理，希望本文能为您提供一些有用的信息。

摘要随着生活水平和生产力的提高，人们对精神生活的的追求也更进一层。

很多白领阶层的人们开始种花，种草等盆景，由于盆景使在阳台上，在天气比较干燥时或降雨太少时，就要给盆景浇水。

但由于某种原因，人们时而忘记这件事。

当盆景死亡的时候，有些悔恨之意。

在21世纪，水资源是很重要的，所以节水是每个公民的责任。

而在给盆景、农作物等浇水时，很多水是浪费的。

在自动化程度高度发达，知识逐渐完善的今天，设计一个自动喷灌控制器是十分必要的。

本文就介绍一种自动喷灌控制器系统，适合小面积灌溉，对那些因工作繁忙或者因遗忘而使非正常死亡的盆景和现代农业来说是一种福音。

通过对土壤湿度，空气温度等信号的采集，实现自动灌溉。

由微处理器根据采集来的数据，进行分析，然后控制电磁阀或继电器，从而提高灌溉的自动化程度。

这样既节省了人力物力，更节省了人们的时间，所以这种技术有待广泛应用。

关键词：自动喷灌系统，单片机，数据采集目录摘要 (I)第一章自动喷灌控制器设计 (1)1.1喷灌系统的组成 (1)1.2喷灌的特点 (2)1.3灌溉需水量的确定 (3)第二章自动喷灌控制器工作原理 (4)2.1 原理图认识及工作原理 (4)2.2 元器件选择 (6)第三章湿度传感器 (7)3.1选择测量范围 (7)3.2选择测量精度 (7)3.3考虑时漂和温漂 (8)3.4 A/D转换器 (9)3.5 电磁阀 (10)第四章灌溉系统的自动控制 (12)4.1 时序控制灌溉系统 (13)4.2 ET智能灌溉系统 (13)4.3 中央计算机控制灌溉系统 (14)第五章自动喷灌控制器的安装 (15)5.1自动喷灌控制系统的安装 (15)5.2自动喷灌控制系统的检查 (17)第六章总结 (18)参考文献 (19)第一章自动喷灌控制器设计喷灌是利用喷头等专用设备把有压水喷洒到空中，形成水滴落到地喷灌面和作物表面的灌水方法。

1.1喷灌系统的组成一个完整的喷灌系统一般由喷头、管网、首部和水源组成。

水池水位自动控制系统设计与制作摘要根据物体在水中漂浮的性质，可以用一个浮球来感知水塔里水位的升降，用来控制水泵，使水泵能自动对水池上水，水满时能自动断电停止，真正做到了水池的全自动控制功能，解决了人们日常用水的诸多不便。

本毕业论文范文写的是水池水位自动控制电路的作用是根据水位的高低，自动地控制水泵的启动与停止。

水泵和水位的高低是相互反馈的。

这样就可以实现水位自动控制的目的。

我所设计的水位制动控制装置是有以下几部分组成：水位自动控制电路，高低水位报警器，数码显示。

水位自动控制在一定范围内（如 2 -6 米），当水位低至2米时使水泵启动上水；当水位升至6米时，使水泵停止工作。

因特殊情况水位超限（如高至7米、低于2米）报警器报警。

设有手动按键，便于随机控制。

由数码管直观显示当前水位。

本系统可以随时的控制水位的高低，防止过量放水或来水无人打开关。

关键词：水池；浮子开关；自动上AbstractAccording to the nature of an object floating in the water, you can use a float to sense the water level in the lift tower to control the pump, the pump automatically to the water tower, Sheung Shui, water, power off automatically when full stop pumping water tower, and truly automatic control tower to solve the inconvenience of daily water.Pham Van of the thesis is written in the role of water level automatic control circuit is based on the level of the water level, automatic control of pump start and stop. Pumps and water level is the level of mutual feedback. This level can automatically control. I designed the brake control device is the water level has the following components: automatic water level control circuit, high and low water level alarm, digital display. Automatic water level control within a certain range (eg. 2-6 meters), when the water level as low as 2 meters, the Sheung Shui to start the pump; when the water level to 6 meters, the pump stopped working. Water level gauge due to special circumstances (such as up to 7 meters, as low as 2 meter) alarm to the police. With manual buttons, easy to stochastic control. Visual display by the LED current level. The system can control the water level at any level, to prevent excessive drainage or runoff and no open relationsKeywords:water tower; float switch; automatic pumpin目录摘要 (I)Abstract (2)第一章引言 (1)第二章水位自动控制装置整体电路图及工作原理 (5)2.1 整体装置电路图： (5)2.2 工作原理： (6)2.3 运行方式： (6)第三章电路设计 (7)3.1 水位自动控制电路设计 (7)3.2 高低水位报警器电路设计 (8)3.3 数字显示的电路设计 (8)3.3.1 数码管的电路图 (8)3.3.2 数字显示的原理 (9)第四章故障处理 (10)4.1 水泵的常见故障及检修 (10)4.1.1 无法启动 (10)4.1.2 水泵发热 (10)4.1.3 流量不足 (10)4.1.4 吸不上水 (11)4.1.5 剧烈震动 (11)4.1.6 深井潜水泵不上水或者水量小 (11)4.2 关于PLC控制器 (12)结论 (13)致谢 (14)参考文献 (15)第一章引言随着城乡人民生活水平的不断改善，许多家庭都使用上了高位水池自来水系统或楼顶太阳能热水箱。

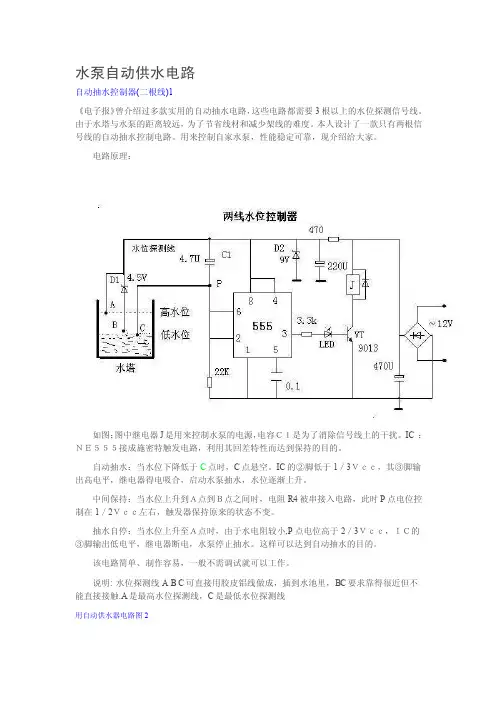

水泵自动供水电路自动抽水控制器(二根线)1《电子报》曾介绍过多款实用的自动抽水电路，这些电路都需要3根以上的水位探测信号线。

由于水塔与水泵的距离较远，为了节省线材和减少架线的难度。

本人设计了一款只有两根信号线的自动抽水控制电路。

用来控制自家水泵，性能稳定可靠，现介绍给大家。

电路原理：如图：图中继电器J是用来控制水泵的电源，电容Ｃ１是为了消除信号线上的干扰。

IC ：ＮＥ５５５接成施密特触发电路，利用其回差特性而达到保持的目的。

自动抽水：当水位下降低于C点时，C点悬空。

IC的②脚低于1／3Ｖｃｃ，其③脚输出高电平，继电器得电吸合，启动水泵抽水，水位逐渐上升。

中间保持：当水位上升到Ａ点到Ｂ点之间时，电阻R4被串接入电路，此时P点电位控制在1／2Ｖｃｃ左右，触发器保持原来的状态不变。

抽水自停：当水位上升至Ａ点时，由于水电阻较小,P点电位高于2／3Ｖｃｃ，ＩＣ的③脚输出低电平，继电器断电，水泵停止抽水。

这样可以达到自动抽水的目的。

该电路简单、制作容易，一般不需调试就可以工作。

说明: 水位探测线A B C可直接用胶皮铝线做成，插到水池里，BC要求靠得很近但不能直接接触.A是最高水位探测线，C是最低水位探测线用自动供水器电路图2本例介绍的农用自动供水器，可用于对三相（采用交流380V电压）水泵和单相（采用交流220V电压）水泵的自动控制，实现无人值守自动抽水。

电路工作原理该农用自动供水器电路由电源电路、水位检测电路和控制执行电路组成，如图1 所示。

图2 水泵自动供水器电路电源电路由电源变压器T、整流二极管VD1～VD4和滤波电容器C组成。

水位检测电路由高水位电极A、低水位电极B和主电极C组成。

控制执行电路由继电器K、控制晶体管V和交流接触器KM等元件组成。

交流220Y电压经T降压、VD1～VD4整流和C滤波后，产生直流12V电压，供给控制执行电路。

在水塔内无水或水位低于低水位电极B时，控制管V因基极电位与发射极电位相同而处于截止状态，继电器K不动作，其常开触点K2断开，常闭触点K1接通，交流接触器KM通电吸合，使三相水泵电动机M1通电运转，水泵开始抽水。

水池水位自动控制系统设计与制作摘要根据物体在水中漂浮的性质，可以用一个浮球来感知水塔里水位的升降，用来控制水泵，使水泵能自动对水池上水，水满时能自动断电停止，真正做到了水池的全自动控制功能，解决了人们日常用水的诸多不便。

本毕业论文范文写的是水池水位自动控制电路的作用是根据水位的高低，自动地控制水泵的启动与停止。

水泵和水位的高低是相互反馈的。

这样就可以实现水位自动控制的目的。

我所设计的水位制动控制装置是有以下几部分组成：水位自动控制电路，高低水位报警器，数码显示。

水位自动控制在一定范围内（如 2 -6 米），当水位低至2米时使水泵启动上水；当水位升至6米时，使水泵停止工作。

因特殊情况水位超限（如高至7米、低于2米）报警器报警。

设有手动按键，便于随机控制。

由数码管直观显示当前水位。

本系统可以随时的控制水位的高低，防止过量放水或来水无人打开关。

关键词：水池；浮子开关；自动上AbstractAccording to the nature of an object floating in the water, you can use a float to sense the water level in the lift tower to control the pump, the pump automatically to the water tower, Sheung Shui, water, power off automatically when full stop pumping water tower, and truly automatic control tower to solve the inconvenience of daily water.Pham Van of the thesis is written in the role of water level automatic control circuit is based on the level of the water level, automatic control of pump start and stop. Pumps and water level is the level of mutual feedback. This level can automatically control. I designed the brake control device is the water level has the following components: automatic water level control circuit, high and low water level alarm, digital display. Automatic water level control within a certain range (eg. 2-6 meters), when the water level as low as 2 meters, the Sheung Shui to start the pump; when the water level to 6 meters, the pump stopped working. Water level gauge due to special circumstances (such as up to 7 meters, as low as 2 meter) alarm to the police. With manual buttons, easy to stochastic control. Visual display by the LED current level. The system can control the water level at any level, to prevent excessive drainage or runoff and no open relationsKeywords:water tower; float switch; automatic pumpin目录摘要 (I)Abstract (2)第一章引言 (1)第二章水位自动控制装置整体电路图及工作原理 (5)2.1 整体装置电路图： (5)2.2 工作原理： (6)2.3 运行方式： (6)第三章电路设计 (7)3.1 水位自动控制电路设计 (7)3.2 高低水位报警器电路设计 (8)3.3 数字显示的电路设计 (8)3.3.1 数码管的电路图 (8)3.3.2 数字显示的原理 (9)第四章故障处理 (10)4.1 水泵的常见故障及检修 (10)4.1.1 无法启动 (10)4.1.2 水泵发热 (10)4.1.3 流量不足 (10)4.1.4 吸不上水 (11)4.1.5 剧烈震动 (11)4.1.6 深井潜水泵不上水或者水量小 (11)4.2 关于PLC控制器 (12)结论 (13)致谢 (14)参考文献 (15)第一章引言随着城乡人民生活水平的不断改善，许多家庭都使用上了高位水池自来水系统或楼顶太阳能热水箱。

PLC全自动变频恒压供水它主要由水泵、气压罐、智能控制（变频控制柜由断路器、变频器、接触器、中间继电器、PLC）系统等组成。

一、变频恒压供水特点：1、恒压供水能自动24小时维持恒定压力，并根据压力信号自动启动备用泵，无级调整压力，供水质量好，与传统供水比较，不会造成管网破裂及水龙头共振现象。

2、起动平滑，减少电机水泵的冲击，延长了电机及水泵的使用寿命，避免了传统供水中的水锤现象。

3、采用变频恒压供水保护功能齐全，运行可靠，具有欠压、过压、过流、过热等保护功能。

4、系统配置可实现全自动定时供水,彻底实现无人值守自动供水。

控制系统具有故障报警和显示功能，并可进行工变频转换，应急供水。

5、系统根据用水量的变化来调节水泵转速，使水泵始终工作在高效区，当系统零流量时,机组进入休眠状态，水泵停止，流量增加后才进行工作，节电效果明显，比恒速水泵可节电23%-55%。

6、整套设备只需一组控制柜和水泵机组，安装非常方便，占地面积少。

7、本设备采用全自动控制，操作人员只需转换电控柜开关，就可以实现所需工况，操作简单。

8、起动平衡，起动电流可限制在额定电流以内，从而避免了起动时对电网的冲击；9、由于泵的平均转速降低了，从而可延长泵和阀门等的使用寿命；10、外部接线简单:只需通过菜单设置，即可使控制器适用于不同的供水控制系统；无需改变复杂的外部接线。

11、可靠性:由于控制器已将各种功能模块集成于内部，外部配件少，进一步降低了整个系统出现故障的机会。

12、调试简单方便:丰富而完美的汉字提示。

13、系统功能完善:在设备工作现场，工程人员可根据泵组的实际情况在显示下，随时改变各种控制参数，保证泵组处于最优化的运行状态。

14、控制精度高：控制程序中所有的模拟量均为数码处理。

改良的PID数字控制系统能够避免一般PID死区（对水泵控制而言）所带来的控制误差，使系统的供水压力更加稳定。

15、睡眠功能的最新应用，可使机组在每天的零流量的区域中自动启、停，间歇型的供水方式，使节电效果更佳。

三相水泵智能保护水位无线自动控制启停电控柜使用说明书型号SC33产品概述SC33型三相水泵无线水位自动控制启停智能保护电控柜，适合深井泵，潜水泵、离心泵、管道泵，液位/压力控制，又名智能水泵控制器，水泵智能控制器，智能水泵控制箱，水泵智能控制箱，泵控之宝。

额定工作电压AC380V/50HZ，匹配电机功率0.37-15KW，过流，缺相，短路，欠压，过压，干转保护。

三相水泵无线水位自动控制启停智能保护电控柜适用于0.37-15KW三相380V不锈钢/铸铁深井潜水泵、管道泵等的自动液位或自动压力控制及保护，尤其独特设计的无需安装下水池（水井）探头即可实现灵敏可靠的水泵干转停机保护功能。

产品广泛应用于深井泵、潜水泵、排污泵、管道泵、增压泵、多级泵、离心泵等；应用于生活供水、地下排污、高楼供水等。

优化功能：★增加手动、自动功能★手动状态下带过载、缺相保护★最优化的按键：设置简单，操作简单★探头免维护：一般情况下1-2年不用维护★电路集成度更高，产品故障率更低SC系列远程无线液位控制器，系我公司推出且拥有自主知识产权的智能化新产品,该控制器能解决水塔水池根据水位高低自动启停水泵的要求，可广泛应用在：水文、自来水、冶金、矿山、化工等行业。

可用来测量江、河、湖、海的深度和储水池、储水容器内的水位。

例如高山水库之间水位控制，高速公路消防水池水位控制，别墅的排水泵站群自动控制，小区泵房的自动控制，工厂水位水塔的自动控制，不用架设LAN线，不用中继站，不用开挖施工,用极小的投资,就能实现数台设备的远距离双向检测和控制，不但省去了弱电施工成本，后期也基本没有维护费用，避免盗割电缆造成的巨额损失，本控制器可以一对一无线通讯,也可以1对多，无线控制距离根据用户实际控制距离环境量身定制，免费无线电台控制距离0.1－几百公里，基于移动网传输的收费网络电台控制距离无限制，可全球遥控遥测。

该控制器不同于其它厂供应的调幅民用不可靠无线液位控制器，该控制器采用调频工业级耐高低温、抗电机干扰高的电路制造，该控无线制器溶入十几年无线工程经验，具有很高的稳定可靠完美性，具备多项先进而实用的技术功能，精湛的技术，优良的制造封装工艺，确保了本产品的高效、稳定、持久和免维护运行，高强的品质、坚固的结构、稳定的性能，胜任于野外恶劣的环境，是现代工业传统水位（液位）控制方式理想的无线液位控制更新换代产品。

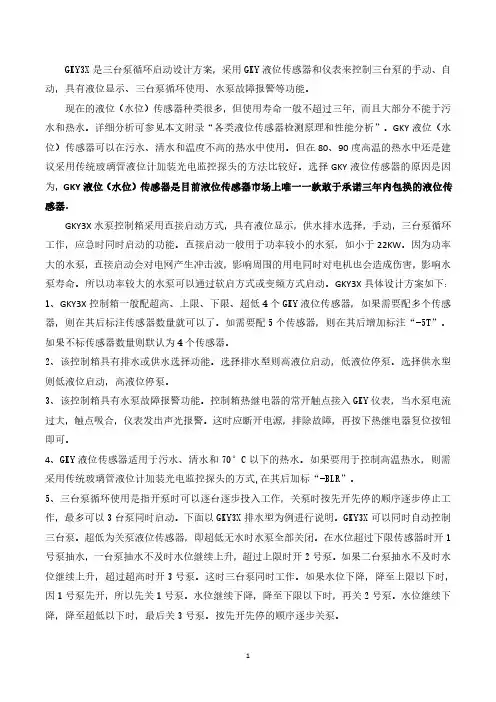

GKY3X是三台泵循环启动设计方案，采用GKY液位传感器和仪表来控制三台泵的手动、自动，具有液位显示、三台泵循环使用、水泵故障报警等功能。

现在的液位（水位）传感器种类很多，但使用寿命一般不超过三年，而且大部分不能于污水和热水。

详细分析可参见本文附录“各类液位传感器检测原理和性能分析”。

GKY液位（水位）传感器可以在污水、清水和温度不高的热水中使用。

但在80、90度高温的热水中还是建议采用传统玻璃管液位计加装光电监控探头的方法比较好。

选择GKY液位传感器的原因是因为，GKY液位（水位）传感器是目前液位传感器市场上唯一一款敢于承诺三年内包换的液位传感器。

GKY3X水泵控制箱采用直接启动方式，具有液位显示，供水排水选择，手动，三台泵循环工作，应急时同时启动的功能。

直接启动一般用于功率较小的水泵，如小于22KW。

因为功率大的水泵，直接启动会对电网产生冲击波，影响周围的用电同时对电机也会造成伤害，影响水泵寿命。

所以功率较大的水泵可以通过软启方式或变频方式启动。

GKY3X具体设计方案如下：1、GKY3X控制箱一般配超高、上限、下限、超低4个GKY液位传感器，如果需要配多个传感器，则在其后标注传感器数量就可以了。

如需要配5个传感器，则在其后增加标注“-5T”。

如果不标传感器数量则默认为4个传感器。

2、该控制箱具有排水或供水选择功能。

选择排水型则高液位启动，低液位停泵。

选择供水型则低液位启动，高液位停泵。

3、该控制箱具有水泵故障报警功能。

控制箱热继电器的常开触点接入GKY仪表，当水泵电流过大，触点吸合，仪表发出声光报警。

这时应断开电源，排除故障，再按下热继电器复位按钮即可。

4、GKY液位传感器适用于污水、清水和70°C以下的热水。

如果要用于控制高温热水，则需采用传统玻璃管液位计加装光电监控探头的方式,在其后加标“-BLR”。

5、三台泵循环使用是指开泵时可以逐台逐步投入工作，关泵时按先开先停的顺序逐步停止工作，最多可以3台泵同时启动。

目录1 绪论............................................................................ .. (3)2 恒压供水系统 (3)2.1 变频供水系统地选择 (5)3 变频恒压供水系统构成及工作原理 (7)3.1 主电路接线图 (7)3.2 系统控制电路图 (8)4 相关器件地选型及接线 (10)4.1 PLC地选型 (10)4.1.1 PLC地特点 (10)4.1.2 PLC I/O端口地说明与接线 (10)4.1.3 PLC地接线 (11)4.2 变频器地选择 (13)4.3 电动机地选型 (14)4.4 PID控制参数整定 (15)4.4.1 泵供水系统地结构 (15)4.4.2 泵供水系统各环节地传递函数 (15)4.4.3 simulink环境仿真及PID参数设定 (16)5 PLC控制及编程 (19)5.1 PLC控制 (20)5.1.1 手动控制 (20)5.1.2 自动控制 (20)参考文献 (21)致谢 (21)第1章绪论众所周知，水是生产生活中不可缺少地重要组成部分，在节水节能己成为时代特征地现实条件下，我们这个水资源和电能短缺地国家，长期以来在市政供水、高层建筑供水、工业生产循环供水等方面技术一直比较落后，自动化程度低.主要表现在用水高峰期，水地供给量常常低于需求量，出现水压降低供不应求地现象，而在用水低峰期，水地供给量常常高于需求量，出现水压升高供过于求地情况，此时将会造成能量地浪费，同时有可能导致水管爆破和用水设备地损坏.在恒压供水技术出现以前，出现过许多供水方式.以下为传统地泵供水系统，逐一分析.(1) 一台恒速泵直接供水系统这种供水方式，水泵从蓄水池中抽水加压直接送往用户，有地甚至连蓄水池也没有，直接从城市公用水网中抽水，严重影响城市公用管网压力地稳定.这种供水方式，水泵整日不停运转，有地可能在夜间用水低谷时段停止运行.这种系统形式简单、造价最低，但耗电、耗水严重，水压不稳，供水质量极差.(2) 恒速泵+水塔地供水方式这种方式是水泵先向水塔供水，再由水塔向用户供水.水塔地合理高度是要求水塔最低水位略高于供水系统所需要压力.水塔注满后水泵停止，水塔水位低于某一位置时再启动水泵.水泵处于断续工作状态中.这种供水方式，水泵工作在额定流量额定扬程地条件下，水泵处于高效能区.这种方式显然比前种节电，其节电率与水塔容量、水泵额定流量、用水不均匀系数、水泵地开、停时间比、开/停频率等有关.(3)射流泵十水箱地供水方式这种方式是利用射流泵本身地独特结构进行工作，利用压差和来水管粗，出水管细地变径工艺来实现供水，但是由于其技术和工艺地不完善，加之该方式会出现有压无量(流量)地现象，无法满足高层供水地需要.(4) 恒速泵十高位水箱地供水方式这种方式原理与水塔是相同地，只是水箱设在建筑物地顶层.高层建筑还可分层设立水箱.占地面积与设备投资都有所减少，但这对建筑物地造价与设计都有影响，同时水箱受建筑物地限制，容积不能过大，所以供水范围较小.一些动物甚至人都可能进入水箱污染水质.水箱地水位监控装置也容易损坏，这样系统地开、停，将完全由人工操作，使系统地供水质量下降能耗增加.(5)恒速泵十气压罐供水方式这种方式是利用封闭地气压罐代替高位水箱蓄水，通过监测罐内压力来控制泵地开、停.罐地占地面积与水塔水箱供水方式相比较小，而且可以放在地上，设备地成本比水塔要低得多.而且气压罐是密封地，所以大大减少了水质因异物进入而被污染地可能性.但气压罐供水地方式也存在着许多缺点，在介绍完变频调速供水方式后，再将二者作一比较.(6)变频调速供水方式这种系统地原理是通过安装在系统中地压力传感器将系统压力信号与设定压力值作比较，再通过控制器调节变频器地输出，无级调节水泵转速.使系统水压无论流量如何变化始终稳定在一定地范围内.变频调速水泵调速控制方式有三种:水泵出口恒压控制、水泵出口变压控制、给水系统最不利点恒压控制.①出口恒压控制水泵出口恒压控制是将压力传感器安装在水泵出口处，使系统在运行过程中水泵出口水压恒定.这种方式适用于管路地阻力损失在水泵扬程中所占比例较小，整个给水系统地压力可以看作是恒定地，但这种控制方式若在供水面积较大地居住区中应用时，由于管路能耗较大，在低峰用水时，最不利点地流出水头高于设计值，故水泵出口恒压控制方式不能得到最佳地节能效果.②出口变压控制这种控制方式其实是水泵出口恒压控制地特殊形式.他比水泵出口恒压控制方式能更节能，但这取决于将全天24小时分成地时段数及所需水泵出口压力计算地精确程度.所需水泵出口压力计算得越符合实际情况越节能，将全天分得越细越节能，当然控制地实现也越复杂.③最不利点恒压控制这种方式地节能效果是最佳地，但由于最不利点一般距离水泵较远，压力信号地传输在实际应用中受到诸多限制，因此工程中很少采用.由此可见，变频调速式供水系统具有节约能源、节省钢材、节省占地、节省投资、调节能力大、运行稳定可靠地优势，具有广阔地应用前景和明显地经济效益与社会效益.随着社会经济地迅速发展，水对人民生活与工业生产地影响日益加强，人民对供水地质量和供水系统可靠性地要求不断提高.把先进地自动化技术、控制技术、通讯及网络技术等应用到供水领域，成为对供水系统地新要求.由于城市供水量不断加大，对城市管网地实时监测提出了更高地要求.第2章恒压供水系统2.1 变频恒压供水控制方式地选择目前国内变频恒压供水设备电控柜地控制方式有：1．逻辑电子电路控制方式这类控制电路难以实现水泵机组全部软启动、全流量变频调节，往往采用一台泵固定于变频状态，其余泵均为工频状态地方式.因此，控制精度较低、水泵切换时水压波动大、调试较麻烦、工频泵起动时有冲击、抗干扰能力较弱，但其成本较低.2．单片微机电路控制方式这类控制电路优于逻辑电路，但在应付不同管网、不同供水情况时，调试较麻烦；追加功能时往往要对电路进行修改，不灵活也不方便.电路地可靠性和抗干扰能力都不太好.3．带PID回路调节器或可编程序控制器(PLC)地控制方式该方式变频器地作用是为电机提供可变频率地电源.实现电机地无级调速，从而使管网水压连续变化.传感器地任务是检测管网水压，压力设定单元为系统提供满足用户需要地水压期望值.压力设定信号和压力反馈信号在输入可编程控后，经可编程控制器内部PID控制程序地计算，输出给变频器一个转速控制信号.还有一种办法是将压力设定信号和压力反馈信号送入PID回路调节器，由PID回路调节器在调节器内部进行运算后，输入给变频器一个转速调节信号.由于变频器地转速控制信号是由可编程控制器或PID回路调节器给出地，所以对可编程控制器来讲.既要有模拟量输入接口，又要有模拟量输出接口.由于带模拟量输入，输出接口地可编程控制器价格很高，这无形中就增加了供水设备地成本.若采用带有模拟量输入，数字量输出地可编程控制器，则要在可编程控制器地数字量输出口端另接一块PWM调制板，将可编程控制器输出地数字量信号转变为模拟量.这样，可编程控制器地成本没有降低，还增加了连线和附加设备，降低了整套设备地可靠性.如果采用一个开关量输入，输出地可编程控制器和一个PID回路调节器，其成本也和带模拟量输入，输出地可编程控制器差不多.所以，在变频调速恒压给水控制设备中，PID控制信号地产生和输出就成为降低给水设备成本地一个关键环节.4．新型变频调速供水设备针对传统地变频调速供水设备地不足之处，国内外不少生产厂家近年来纷纷推出了一系列新型产品，如华为地TD2100；施耐德公司地Altivar58泵切换卡；SANKEN地SAMCO— I系列；ABB公司地ACS600、ACS400系列产品；富士公司地GIIS／PIIS系列产品；等等.这些产品将PID调节器以及简易可编程控制器地功能都综合进变频器内，形成了带有各种应用地新型变频器.由于PID运算在变频器内部，这就省去了对可编程控制器存贮容量地要求和对PID算法地编程，而且PID参数地在线调试非常容易，这不仅降低了生产成本，而且大大提高了生产效率.由于变频器内部自带地PID调节器采用了优化算法，所以使水压地调节十分平滑，稳定.同时，为了保证水压反馈信号值地准确、不失值，可对该信号设置滤波时间常数，同时还可对反馈信号进行换算，使系统地调试非常简单、方便.考虑以上四种方案后，此次设计采用第四种方案.如图2.2所示..E-2图2. 2 供水系统方案图由图可知：水压传感器检测地泵出口水压与给定值比较产生偏差信号，经控制器调节后产生相应控制信号控制变频器地频率.变频器控制电机转速，使水压值位于泵供水系统给定值地允许误差范围内.第3章变频恒压供水系统地构成及工作原理3.1主电路接线图基于PLC地变频恒压供水系统主电路图如图 3.1所示：三台电机分别为M1、M2、M3，它们分别带动水泵1#、2#、3#.接触器KM1、KM3、KM5分别控制M1、M2、M3地工频运行；接触器KM2、KM4、KM6分别控制M1、M2、M3地变频运行；FR1、FR2、FR3分别为三台水泵电机过载保护用地热继电器；QS1、QS2、QS3、QS4分别为变频器和三台水泵电机主电路地隔离开关；FU为主电路地熔断器.本系统采用三泵循环变频运行方式，即3台水泵中只有1台水泵在变频器控制下作变速运行，其余水泵在工频下做恒速运行，在用水量小地情况下，如果变频泵连续运行时间超过3h，则要切换下一台水泵，即系统具有“倒泵功能”，避免某一台水泵工作时间过长.因此在同一时间内只能有一台水泵工作在变频下，但不同时间段内三台水泵都可轮流做变频泵.图3.1恒压供水系统主电路图三相电源经低压熔断器、隔离开关接至变频器地R、S、T端，变频器地输出端U、V、W通过接触器地触点接至电机.当电机工频运行时，连接至变频器地隔离开关及变频器输出端地接触器断开，接通工频运行地接触器和隔离开关.主电路中地低压熔断器除接通电源外，同时实现短路保护，每台电动机地过载保护由相应地热继电器FR实现.变频和工频两个回路不允许同时接通.而且变频器地输出端绝对不允许直接接电源，故必须经过接触器地触点，当电动机接通工频回路时，变频回路接触器地触点必须先行断开.同样从工频转为变频时，也必须先将工频接触器断开，才允许接通变频器输出端接触器，所以KM1和KM2、KM3和KM4、KM5和KM6绝对不能同时动作，相互之间必须设计可靠地互锁.为监控电机负载运行情况，主回路地电流大小可以通过电流互感器和变送器将4~20mA电流信号送至上位机来显示.同时可以通过通过转换开关接电压表显示线电压.并通过转换开关利用同一个电压表显示不同相之间地线电压.初始运行时，必须观察电动机地转向，使之符合要求.如果转向相反，则可以改变电源地相序来获得正确地转向.系统启动、运行和停止地操作不能直接断开主电路(如直接使熔断器或隔离开关断开)，而必须通过变频器实现软启动和软停.为提高变频器地功率因数，必须接电抗器.当采用手动控制时，必须采用自耦变压器降压启动或软启动地方式以降低电流，本系统采用软启动器.3.2 系统控制电路图恒压供水系统中要有摸拟量地输入输出，所以要选模拟量扩展模块，根据要求选择；三菱FX0N-3A型号地PLC，它体积小，执行速度快，抗干扰能力强，性能优越.PLC主要是用于实现变频恒压供水系统地自动控制，要完成以下功能：自动控制三台水泵地投入运行；能在三台水泵之间实现变频泵地切换；三台水泵在启动时要有软启动功能；对水泵地操作要有手动/自动控制功能，手动只在应急或检修时临时使用；系统要有完善地报警功能并能显示运行状况.如图3.2为电控系统控制电路图.图中SA为手动/自动转换开关，SA打在1地位置为手动控制状态；打在2地状态为自动控制状态.手动运行时，可用按钮SB1~SB6控制三台水泵地启/停；自动运行时，系统在PLC程序控制下运行.图中地HL10为自动运行状态电源指示灯.对变频器频率进行复位是只提供一个干触发点信号，本系统通过一个中间继电器KA地触点对变频器进行复频控制.图中地Y0-Y5及Y11-Y15为PLC地输出继电器触点.图 3.2 系统控制电路图第4章相关器件地选型及接线4.1 PLC地选型三菱FX0N-3A型4.1.1 PLC地特点归纳可编程控制器主要有以下几方面地优点：1）编程方法简单易学2）功能强，性能价格比高3）硬件配套齐全，用户使用方便，适应性强4）无触点免配线，可靠性高，抗干扰能力强5）系统地设计、安装、调试工作量少6）维修工作量小，维修方便 7）体积小，能耗低.4.1．2 PLC I/O端口说明与接线(1) 由于白天和夜间小区用水量明显不同，本设计采用白天供水和夜间供水两种模式，两种模式下设定地给定水压值不同.白天，小区地用水量大，系统高恒压值运行；夜间，小区用水量小，系统低恒压值运行.(2) 在用水量小地情况下，如果一台水泵连续运行时间超过3h，则要切换下一台水泵，即系统具有“倒泵功能”，避免某一台水泵工作时间过长.倒泵只用于系统只有一台变频泵长时间工作地情况下.(3) 考虑节能和水泵寿命地因素，各水泵切换遵循先启先停、先停先启原则.(4) 三台水泵在启动时要有软启动功能，对水泵地操作要有手动/自动控制功能，手动只在应急或检修时临时使用.(5) 系统要有完善地报警功能.根据以上控制要求统计控制系统中地三菱FX0N-3A型号地PLC地输入输出信号地名称、功能及地址编号如表4.1所示.表4.1 输入输出点代码及地址编号OUT PLC扩展模块输出OUT结合系统控制电路图4.2和PLC地I/O端口分配表4.1，画出PLC及扩展模块地外围接线图，如下图4.2所示：图4.2 PLC及扩展模块外围接线图本变频恒压供水系统有五个输入量，其中包括4个数字量和1个模拟量.压力变送器将测得地管网压力输入PLC地扩展模块FX2N_3A地模拟量输入端口作为模拟量输入；开关SA1用来控制白天/夜间两种模式之间地切换，它作为开关量输入I0.0；液位变送器把测得地水池水位转换成标准电信号后送入窗口比较器，在窗口比较器中设定水池水位地上下限，当超出上下限时，窗口比较其输出高电平1，送入I0.1；变频器地故障输出端与PLC 地I0.2相连，作为变频器故障报警信号；开关SB7与I0.3相连作为试灯信号，用于手动检测各指示灯是否正常工作.本变频恒压供水系统有11个数字量输出信号和1个模拟量输出信号.Y1~Y5分别输出三台水泵电机地工频/变频运行信号；Y11输出水位超限报警信号；Y12输出变频器故障报警信号；Y13输出白天模式运行信号；Y14输出报警电铃信号；Y15输出变频器复位控制信号；AQW0输出地模拟信号用于控制变频器地输出频率.图3.4 只是简单地表明PLC及扩展模块地外围接线情况，并不是严格意义上地外围接线情况.它忽略了以下因素：(1) 直流电源地容量；(2) 电源方面地抗干扰措施；(3) 输出方面地保护措施；(4) 系统地保护措施4.2 变频器地选型通常由变频器主电路（IGBT、BJT、或GTO作逆变元件）给异步电动机提供调压调频电源.此电源输出地电压或电流及频率，由控制回路地控制指令进行控制.而控制指令则根据外部地运转指令进行运算获得.对于需要更精密速度或快速响应地场合，运算还应包含由变频器主电路和传动系统检测出来地信号和保护电路信号，即防止因变频器主电路地过电压、过电流引起地损失外，还应保护异步电动机及传动系统等.根据系统要求选用三菱FR-A540-55K型号变频器,功率为55KW.图4. 3变频器控制特性表格4.3电动机地选型.水泵电机多采用三相异步电动机，而其转速公式为： n=60f/p （1-s）式中：f表示电源频率，p表示电动机极对数，s表示转差率.从上式可知，三相异步电动机地调速方法有：改变电源频率；改变电机极对数；改变转差率.改变电机极对数调速地调控方式控制简单，投资省，节能效果显著，效率高，但需要使用专门地变极电机有级调速，而且级差比较大，即在变速时转速变化率、转矩变化也大，因此此类调速只适用于特定转速地生产机器.根据公式可知，当转差率变化不大时，异步电动机地转速n基本上与电源频率f成正比.连续调节电源频率，就可以平滑地改变电动机地转速.但是，单一地调节电源频率，将导致电机运行性能恶化. 所选电动机与其参数如下：4.4 PID控制参数整定在供水系统地设计中，选用了含PID调节地PLC来实现闭环控制保证供水系统中地压力恒定.在连续控制系统中，常采用Proportional(比例)、Integral(积分)、Derivative(微分)控制方式，称之为PID控制.PID控制是连续控制系统中技术最成熟、应用最广泛地控制方式.具有理论成熟，算法简单，控制效果好，易于为人们熟悉和掌握等优点.本系统是一个单闭环系统，结构框图如图4.4所示.图4.4 恒压供水系统结构框图4.4.1泵供水系统地结构泵供水系统地基本结构如图2..2所示.水压传感器检测地泵出口水压与给定值比较产生偏差信号，经控制器调节后产生相应控制信号控制变频器地频率.变频器控制电机转速，使水压值位于泵供水系统给定值地允许误差范围内.4.4.2泵供水系统各环节地传递函数1.变频器地传递函数在工程实践中可设定为一个小惯性环节[5]，变频器环节可用以下传递函数描述[5].式中：ω1为变频器输出角频率；U为变频器地输入电压；ω1(s)，U(s)分别为ω1，U地拉普拉斯变换； s为复变量；T为常数，一般为几十至几百；k为比例系数，k =ω1/U.2.异步电机地传递函数可以描述为[6]式中ω为转子角速度；ω(s)为ω地拉普拉斯变换；Td为常数，其中式中i为极对数；J为转动惯量；U10，ω10分别为定子电源地电压和角频率在静态工作点上地值；R2为折算到定子侧地转子电阻值；D为摩擦系数；Km为常数.3.水泵管道环节用下列传递函数描述[6]式中p为水压；p(s)，ω(s)分别为p，ω地拉普拉斯变换；Tb为表征水流惯性地时间常数；Kb为常数；Kg为表征水流“反调节”作用地微分系数.4.4.3Simulink环境仿真及PID参数设置用simulink创建系统模型并对系统线性化模型进行仿真，在Simulink环境下改变PID 参数，通过仿真观察输出响应确定PID参数值.增加比例控制器地比例系数可以减小系统稳态误差，提高精度，但系统相对稳定性降低。

摘要本论文根据中国城市小区的供水要求，设计了一套基于PLC的变频调速恒压供水系统.变频恒压供水系统由可编程控制器、变频器、水泵机组、压力变送器等构成。

本系统包含三台水泵电机，它们组成变频循环运行方式。

采用变频器实现对三相水泵电机的软启动和变频调速，运行切换采用“先启先停"的原则。

压力变送器检测当前水压信号，送入PLC与设定值比较后进行PID运算，从而控制变频器的输出电压和频率，进而改变水泵电机的转速来改变供水量,最终保持管网压力稳定在设定值附近.并且通过PLC实现报警控制。

关键词：变频调速，恒压供水，PLCABSTRACTThis paper according to the requirements of the water supply of China's urban district，designed a set of variable frequency speed regulation based on PLC of constant pressure water supply system. Frequency conversion constant pressure water supply system by PLC，frequency converter，pump unit, pressure transmitter，etc. This system includes three pump motor, they constitute frequency conversion cycle operation mode. The frequency converter to realize the three-phase pump motor soft start—up and frequency control, run by switching ”first rev。

基于 PLC与变频器的水泵自动稳压供水控制系统的开发摘要：从我国部分行业中所应用的水泵运行情况看，缺乏足够的可靠性，同时在自动化方面也难以满足实际需求，整体能源消耗较大。

对此，为解决此问题，本文构建并开发出基于PLC与变频器的水泵自动稳压供水控制系统，主要作用原理就是改变水泵性能曲线，进而达到调节水泵流量的目的，最终实现恒压供水，获得一定的节能效果。

关键词：PLC；变频器；供水系统；自动控制；设计方案引言：近年来，我国信息技术、计算机控制技术的飞速发展，促使可编程序控制器(PLC)控制广泛应用到各个领域中，逐步取代了继电器控制方式，推动了各领域自动化控制水平。

但依然存在一些行业，还在使用人工控制供水系统，通过人为操作控制水泵的开停，导致行业生产自动化管理水平不高，也无法获得足够的经济效益，与此同时，人为操作方式也极大的增加了安全隐患。

1.供水系统改进方案设计以往采用工频控制方式，在启动时操作非常繁琐，需要反复操作阀门，进而缩短寿命，同时，在起动时，也容易对电网造成较大冲击，导致出现电能资源浪费情况，也极易造成其他电动机受到跳闸的影响停止运行。

再加上设备长期处于高速运转状态，磨损情况非常严重，严重影响其使用寿命，因此，采取PLC与变频器改进供水系统。

（一）运用PLC控制在供水系统中引入PLC，进而使得电气仪表实现联锁控制，在应用过程中，需要结合系统节能、经济性要求，借助变频器的作用，以拖动的方式完成水泵的软起动，同时也有效实施调速，最终达到经济性、合理性、高效性、节能性的目的。

该供水系统不仅具备PID闭环调节功能，也可以实现PLC逻辑控制，自动化控制程度明显提升，更好的满足了节能性需求，同时，该系统还可以实现通信监控，整体工作运行非常稳定，该系统被广泛应用，体现了较高价值性。

该供水系统主要的控制单元包含了PLC、压力传感器、流量传感器、变频器等，在这些部件作用下，可以使得水管网压力实现自动控制、水泵自动切换、变频起动等功能，极大的提升了设备自动化水平，在很大程度上提高了设备可靠性[1]。

双（两）台泵交替循环使⽤电路图GKY2X是双台泵交替使⽤循环⼯作的设计⽅案，采⽤GKY液位传感器和仪表来控制两台⽔泵的⼿动、⾃动，具有液位显⽰、双台泵交替使⽤、应急时同时⾃动、⽔泵故障报警等功能。

现在的液位（⽔位）传感器种类很多，但使⽤寿命⼀般不超过三年，⽽且⼤部分不能于污⽔和热⽔。

详细分析可参见本⽂附录“各类液位传感器检测原理和性能分析”。

GKY液位（⽔位）传感器可以在污⽔、清⽔和温度不⾼的热⽔中使⽤。

但在80、90度⾼温的热⽔中还是建议采⽤传统玻璃管液位计加装光电监控探头的⽅法⽐较好。

为什么选择GKY液位传感器？是因为GKY 液位（⽔位）传感器是⽬前液位传感器市场上唯⼀⼀款敢于承诺三年内包换的液位传感器。

GKY2X⽔泵控制箱采⽤直接启动⽅式，具有液位显⽰，供⽔排⽔选择，⼿动，⾃动控制双台泵交替使⽤，应急时同时启动的功能。

直接启动⼀般⽤于功率较⼩的⽔泵，如⼩于22KW。

因为功率⼤的⽔泵，直接启动会对电⽹产⽣冲击波，影响周围的⽤电同时对电机也会造成伤害，影响⽔泵寿命。

所以功率较⼤的⽔泵可以通过软启⽅式或变频⽅式启动。

GKY2X具体设计⽅案如下：1、GKY2X控制箱⼀般配上限、中间、下限3个GKY液位传感器，如果需要配更多，则在其后标注传感器数量就可以了。

如需要配4个传感器，则在其后增加标注“-4T”。

如果不标传感器数量则默认为3个传感器。

2、该控制箱具有排⽔或供⽔选择功能。

选择排⽔型则⾼液位启动，低液位停泵。

选择供⽔型则低液位启动，⾼液位停泵。

3、该控制箱具有⽔泵故障报警功能。

控制箱热继电器的常开触点接⼊GKY仪表，当⽔泵电流过⼤，触点吸合，仪表发出声光报警。

这时应断开电源，排除故障，再按下热继电器复位按钮即可。

4、GKY液位传感器适⽤于污⽔、清⽔和70°C以下的热⽔。

如果要⽤于控制⾼温热⽔，则需采⽤传统玻璃管液位计加装光电监控探头的⽅式,在其后加标“-BLR”。

5、双台泵交替使⽤是指这次⾃动启动⼀台泵，下次⾃动启动另⼀台泵，交替使⽤。

水泵恒压供水方案一. 泵房供水电机一般以恒定速度运行，用大小泵切换或调节进出水阀的方法调节水压及流量，以满足各种不同的需求.这种低效率控制流量的方法，不能满足实际工作要求，由于工作中水量变化,可能使平均水压升高，一方面造成不必要的能量消耗还会使管网因较大的压力冲击，使管网破裂;另一方面使水压不稳，影响供水品质.二. 采用变频恒压供水自动化控制的特点：1.节省电能，降低能源消耗，能24小时维持恒定压力,并根据压力信号自动启动备用泵,无级调整压力，供水质量好，与传统供水相比，不会造成管网破裂及水龙头共振现象.2.启动平滑,减少电机水泵的冲激，延长了电机及水泵的使用寿命，降低了维修成本，避免了传统供水中的水锤现象.3.变频恒压供水保护功能齐全，运行可靠，具有欠压,过压，过流，过热等保护功能.可根据用户需要，选择各种附加功能.三. 供水工况目前通过二台45KW,二台15KW的水泵（一用一备），工艺要求水压为5Mpa。

主要考虑节能及自动化的要求，内置自动节能,PID,简易PLC及通讯接口等功能，可以方便与PLC,现场总线进行通讯,方便操作及监控，同时可以方便地与压力传感器连用。

四、恒压供水原理当供水系统阻力一定时，水泵转速的变化，将会改变供水系统的压力和流量。

如图1所示,当水泵转速由N1提升到N2时，由于阻力曲线R不变，水泵工况由A点移到B点。

则流量由Q1提升到Q2,同时扬程也由H1提升到H2。

系统阻力不变时，只需调节电动机的转速，即可改变流量与扬程。

H RH2 N2 P=QxHxr/102xn(1)H1 N1 BP：水泵工况点的轴动功率(KW)H0 A Q：水泵工况点的水压或流量(m3/s)Q1 Q2 Q H:水泵工况点的扬程(m)r:输出介质单位体积重量(Kg/mH0 (图1)n:水泵工况点的泵效率(%)根据离心泵的公式(1)和水阻力特性曲线，我们可以知道,在水阻特性一定时，调速N与流量Q、扬程H、轴功率P之间的关系式为：Q2/Q1二N2/N1(2)H2/H1=(N2/N1)2P2/P1=(N2/N1)3公式(2)中，流量Q与转速N成正比，扬程H与转速N的平方成正比;轴功率P与转速N的立方成正比。

第一篇一、接线：按图所示的电路，连接空气开关、漏电开关、电源，检查接线无误后，合上空气开关，变频器上电，数码管显示0.0。

关掉电源，电源指示灯熄灭后，再连接电机、起停开关、远程压力表、限流电阻等，变频器和电动机接地端子可靠接地，并仔细检查。

压力表选用YTZ-150电位器式远程压力表，安装在水泵的出水管上，该压力表适用于一般压力表适用的工作环境场所，既可直观测出压力值，又可以输出相应的电信号，输出的电信号传至远端的控制器。

压力表有红、黄、蓝三根引出线。

压力表电气技术参数：电阻满量程：400Ω（蓝、红）；零压力起始电阻值：≤20Ω （黄、红）；满量程压力上限电阻值：≤360Ω（黄、红）；接线端外加电压：≤10V（蓝、红）二、开环调试：检查接线无误后，合上空气开关和漏电开关，变频器上电，数码管显示0.0，按JOG键，检查水泵的转向，若反向，改变电机相序。

按运行键RUN，运行指示灯亮（绿色），顺时针方向旋转键盘旋钮，输出频率上升，观察压力表的压力指示，同时用万用表直流电压档测量变频器端子VF和GND之间电压值，随着变频器输出频率升高，压力增加，VF和GND之间的反馈电压上升，记录下将要设定的恒定压力（比如5Kg）对应的反馈电压值（比如3.1V）。

按停车键STOP，变频器减速停车。

三、闭环变频恒压运行：合上起停开关，变频器运行指示灯亮，输出频率从0.0Hz到达30.0Hz 后，根据用水情况自动调节，保证出水口的压力恒定为5Kg。

增大F4.06的参数设定值，出水口的压力增加，减小F4.06的参数设定值，出水口的压力降低。

第二篇一、前言目前，应用最广泛的变频恒压供水系统是水泵出口压力恒定系统，其工作原理是在水泵出水口安装压力传感器，将测定的压力值转换成电信号输入压力控制器，压力控制器根据设定压力值及测定压力之间的差值，通过PI调节运算后，控制变频器，调节水泵的转速，使水泵出口压力保持恒定。

这种控制系统电控部分较简单，国内外采用广泛。

GKY2X是双台泵交替使用循环工作的设计方案，采用GKY液位传感器和仪表来控制两台水泵的手动、自动，具有液位显示、双台泵交替使用、应急时同时自动、水泵故障报警等功能。

现在的液位（水位）传感器种类很多，但使用寿命一般不超过三年，而且大部分不能于污水和热水。

详细分析可参见本文附录“各类液位传感器检测原理和性能分析”。

GKY液位（水位）传感器可以在污水、清水和温度不高的热水中使用。

但在80、90度高温的热水中还是建议采用传统玻璃管液位计加装光电监控探头的方法比较好。

为什么选择GKY液位传感器？是因为GKY液位（水位）传感器是目前液位传感器市场上唯一一款敢于承诺三年内包换的液位传感器。

GKY2X水泵控制箱采用直接启动方式，具有液位显示，供水排水选择，手动，自动控制双台泵交替使用，应急时同时启动的功能。

直接启动一般用于功率较小的水泵，如小于22KW。

因为功率大的水泵，直接启动会对电网产生冲击波，影响周围的用电同时对电机也会造成伤害，影响水泵寿命。

所以功率较大的水泵可以通过软启方式或变频方式启动。

GKY2X具体设计方案如下：1、GKY2X控制箱一般配上限、中间、下限3个GKY液位传感器，如果需要配更多，则在其后标注传感器数量就可以了。

如需要配4个传感器，则在其后增加标注“-4T”。

如果不标传感器数量则默认为3个传感器。

2、该控制箱具有排水或供水选择功能。

选择排水型则高液位启动，低液位停泵。

选择供水型则低液位启动，高液位停泵。

3、该控制箱具有水泵故障报警功能。

控制箱热继电器的常开触点接入GKY仪表，当水泵电流过大，触点吸合，仪表发出声光报警。

这时应断开电源，排除故障，再按下热继电器复位按钮即可。

4、GKY液位传感器适用于污水、清水和70°C以下的热水。

如果要用于控制高温热水，则需采用传统玻璃管液位计加装光电监控探头的方式,在其后加标“-BLR”。

5、双台泵交替使用是指这次自动启动一台泵，下次自动启动另一台泵，交替使用。
