2020-2021高中物理1.6示波器的奥秘课件粤教版选修

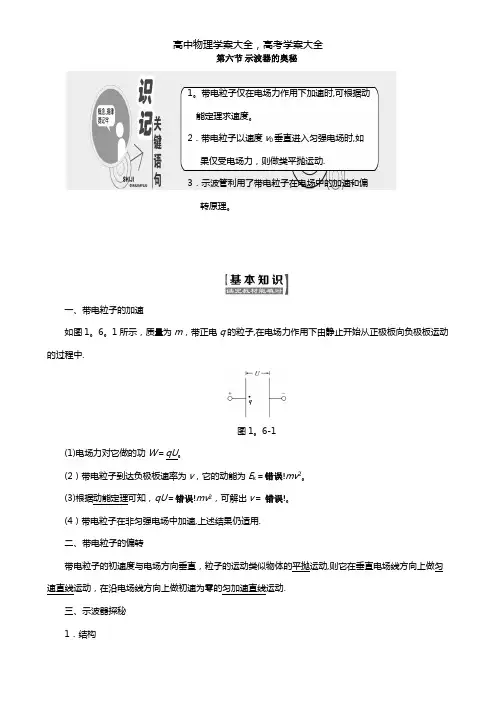

第六节示波器的奥秘1。

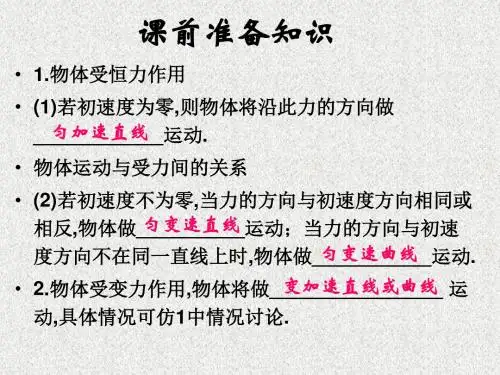

带电粒子仅在电场力作用下加速时,可根据动能定理求速度。

2．带电粒子以速度v0垂直进入匀强电场时,如果仅受电场力，则做类平抛运动.3．示波管利用了带电粒子在电场中的加速和偏转原理。

一、带电粒子的加速如图1。

6。

1所示，质量为m，带正电q的粒子,在电场力作用下由静止开始从正极板向负极板运动的过程中.图1。

6­1(1)电场力对它做的功W＝qU。

(2）带电粒子到达负极板速率为v，它的动能为E k＝错误!mv2。

(3)根据动能定理可知，qU＝错误!mv2，可解出v＝错误!。

(4）带电粒子在非匀强电场中加速,上述结果仍适用.二、带电粒子的偏转带电粒子的初速度与电场方向垂直，粒子的运动类似物体的平抛运动,则它在垂直电场线方向上做匀速直线运动，在沿电场线方向上做初速为零的匀加速直线运动.三、示波器探秘1．结构如图1。

6。

2所示为示波管的结构图。

1．灯丝2。

阴极3。

控制极4。

第一阳极5。

第二阳极6．第三阳极 7。

竖直偏转系统 8.水平偏转系统 9。

荧光屏图1。

6。

22．原理（1)发射电子：灯丝通电后给阴极加热，使阴极发射电子。

（2)形成亮斑:电子经过电场加速聚焦后形成一很细的电子束射出，电子打在荧光屏上形成一个小亮斑。

(3)控制位置：亮斑在荧光屏上的位置可以通过调节竖直偏转极与水平偏转极上的电压大小来控制。

1．自主思考—-判一判(1）基本带电粒子在电场中不受重力.（×)（2)带电粒子仅在电场力作用下运动时，动能一定增加。

（×)（3)带电粒子在匀强电场中偏转时，其速度和加速度均不变.（×)(4）带电粒子在匀强电场中无论是直线加速还是偏转，均做匀变速运动。

（√)（5）示波管电子枪的作用是产生高速飞行的电子束,偏转电极的作用是使电子束发生偏转，打在荧光屏的不同位置。

(√)(6）示波管的荧光屏上显示的是电子的运动轨迹。

(×）2．合作探究——议一议(1)带电粒子在电场中运动时，什么情况下重力可以忽略？提示：①当带电粒子的重力远小于静电力时，粒子的重力就可以忽略。

1。

6 示波器的奥秘①实验目的1、了解通用示波器的结构和工作原理。

2、初步掌握通用示波器各个旋钮的作用和使用方法.3、学习利用示波器观察电信号的波形及测量电压和频率。

②实验仪器通用示波器、函数信号发生器、连接线（示波器专用）③实验原理1、'YY偏转极加的是待显示的信号电压，因此电子在竖直方向的偏转情况能够反映信号电压的变化情况。

经过数学、物理方法处理后可将电子在竖直方向的偏转情况转化为电信号的变化情况。

2、'XX偏转极通常接入仪器自身产生的锯齿形电压（即扫描电压)，因为电子在竖直方向的偏转情况，如果不输入水平偏转电压的话，在荧光屏上显示的将是一条竖直的直线，因此要使信号电压的变化情况在荧光屏上清晰地显示,就必须在'XX极板上加入锯齿形电压，使竖直方向的信号电压的变化情况在水平方向拉开而显示出来。

I、理解如果信号电压的周期和扫描电压的周期相同，那么就可以在荧光屏上得到信号电压在一个周期内随时间变化的稳定图象。

II、扫描电压周期荧光屏上显示的信号电压在一个周期内的波形个数=信号电压周期III、YY'极板:即“Y输入"与“地”接线柱接入信号电压.XX'极板:即“X输入”与“地”接线柱接入扫描电压。

V、衰减旋钮可以调节输入的信号电压强弱，若将衰减旋钮置于“”挡,即表示输入的信号电压为机内提供的按正弦规律变化的220V,50HZ的交流电压.（若荧光屏上只有一个亮点则说明没有信号电压输入)VI、扫描范围旋钮和扫描微调旋钮用来调节扫描电压,注意扫描范围粗调选挡要合理,然后再利用扫描微调旋钮细调可以调出所需的精确扫描电压。

（若将扫描范围旋钮置于外挡，则表示水平方向没有扫描电压输入)④其它补充1、辉度旋钮“ "调节亮度。

2、聚焦旋钮“O”调节条纹粗细。

5、Y增益调节振幅。

6、X增益调节波长。

【例题】如下图一示波器是一种常见的电学仪器，可以在荧光屏上显示出被检测的电压随时间的变化情况．电子经电压U1加速后进入偏转电场．下列关于所加竖直偏转电压U2、水平偏转电压U3与荧光屏上所得的图形的说法中正确的是 ( )A．如果只在U2上加上图甲所示的电压，则在荧光屏上看到的图形如图a所示B．如果只在U3上加上图乙所示的电压,则在荧光屏上看到的图形如图b所示C．如果同时在U2和U3上加上甲、乙所示的电压，则在荧光屏上看到的图形如图c所示D．如果同时在U2和U3上加上甲、乙所示的电压，则在荧光屏上看到的图形如图d所示【例题】用示波器观察频率为900Hz的正弦电压信号。
