建筑设备课件 第二章
- 格式：ppt
- 大小：1.62 MB
- 文档页数：23
下载文档原格式
合集下载
《建筑设备课件》课件
《建筑设备课件》ppt课件
• 建筑设备概述 • 建筑给排水设备 • 暖通空调设备 • 建筑电气与智能化设备 • 建筑设备维护与管理
01
建筑设备概述
建筑设备的定义与分类
总结词：基本概念
详细描述：建筑设备是指建筑物内部和周围设施的各种设备，包括给排水、暖通 空调、电气、消防等专业设备。根据用途和功能的不同，建筑设备可以分为不同 的类型，如通用设备、专用设备和系统设备等。
空调系统有多种类型，如集中式空调系统、半集中式空调系统、分散式空调系 统等。每种类型的空调系统都有其独特的特点和应用范围，适用于不同的建筑 和环境条件。
空调系统的设计与优化
总结词
合理的空调系统设计能够提高系统的能效和舒适度，降低运行成本。
详细描述
空调系统的设计应根据建筑物的功能、规模、地理位置和室内环境要求等因素进行。设计时需考虑制 冷剂的循环、空气处理过程、气流组织、控制系统等多个方面，以达到最佳的室内环境效果和节能目 标。
维修处理
根据故障分析结果，采取 相应的维修措施，如更换 部件、调整参数等，以恢 复设备正常运行。
建筑设备的节能减排措施
能效监测
定期对建筑设备进行能效监测，了解设备的能耗状况 ，找出节能潜力。
节能改造
通过技术改造或更换高效能设备等方式，降低设备的 能耗。
排放控制
采取有效的排放控制措施，减少建筑设备运行过程中 产生的污染物排放。
详细描述
空调系统通常由制冷机组、冷凝器、蒸发器、压缩机和其他 辅助设备组成。通过制冷剂在系统内的循环，实现室内空气 的冷却和除湿，同时将处理后的空气送回室内，达到调节室 内温度和湿度的效果。
空调系统的分类与特点
总结词
了解不同类型空调系统的特点和应用场景，有助于选择适合的空调系统以满足 特定需求。
• 建筑设备概述 • 建筑给排水设备 • 暖通空调设备 • 建筑电气与智能化设备 • 建筑设备维护与管理
01
建筑设备概述
建筑设备的定义与分类
总结词：基本概念
详细描述：建筑设备是指建筑物内部和周围设施的各种设备，包括给排水、暖通 空调、电气、消防等专业设备。根据用途和功能的不同，建筑设备可以分为不同 的类型，如通用设备、专用设备和系统设备等。
空调系统有多种类型，如集中式空调系统、半集中式空调系统、分散式空调系 统等。每种类型的空调系统都有其独特的特点和应用范围，适用于不同的建筑 和环境条件。
空调系统的设计与优化
总结词
合理的空调系统设计能够提高系统的能效和舒适度，降低运行成本。
详细描述
空调系统的设计应根据建筑物的功能、规模、地理位置和室内环境要求等因素进行。设计时需考虑制 冷剂的循环、空气处理过程、气流组织、控制系统等多个方面，以达到最佳的室内环境效果和节能目 标。
维修处理
根据故障分析结果，采取 相应的维修措施，如更换 部件、调整参数等，以恢 复设备正常运行。
建筑设备的节能减排措施
能效监测
定期对建筑设备进行能效监测，了解设备的能耗状况 ，找出节能潜力。
节能改造
通过技术改造或更换高效能设备等方式，降低设备的 能耗。
排放控制
采取有效的排放控制措施，减少建筑设备运行过程中 产生的污染物排放。
详细描述
空调系统通常由制冷机组、冷凝器、蒸发器、压缩机和其他 辅助设备组成。通过制冷剂在系统内的循环，实现室内空气 的冷却和除湿，同时将处理后的空气送回室内，达到调节室 内温度和湿度的效果。
空调系统的分类与特点
总结词
了解不同类型空调系统的特点和应用场景，有助于选择适合的空调系统以满足 特定需求。
《建筑设备》课件
添加标题
添加标题
添加标题
添加标题
空调设备的工作原理：通过压缩 机、冷凝器、蒸发器、膨胀阀等 部件实现制冷或制热
空调设备的节能环保：采用节能 技术和环保材料，降低能耗和污 染排放
建筑电气设备和智能化
电气设备
电气设备包 括：配电设 备、照明设 备、动力设 备、通信设
备等
配电设备： 变压器、配 电柜、开关
燃气泄漏报警设备
燃气泄漏报警器 的作用：检测燃 气泄漏并及时报 警
燃气泄漏报警器 的类型：电子式、 机械式、红外式 等
燃气泄漏报警器 的安装位置：厨 房、卫生间、客 厅等
燃气泄漏报警器 的维护和保养： 定期检查、更换 电池、清洁传感 器等
建筑通风设备和空气净化技术
建筑通风设备
通风设备的作用：提供新鲜 空气，排除室内污浊空气， 调节室内温度和湿度
通风设备
通风设备的作用：提供新鲜空气，排除室内污浊空气 通风设备的类型：自然通风、机械通风、混合通风 通风设备的组成：风机、风管、风口、风阀等 通风设备的应用：住宅、办公楼、商场、医院等各类建筑
空调设备
空调设备的分类：包括中央空调、 分体式空调、窗式空调等
空调设备的安装和维护：需要专 业人员进行安装和维护，以保证 设备的正常运行和寿命
给排水设备：包括给水、排水、消防 等设备。
分类：建筑设备可以分为暖通空调设 备、给排水设备、电气设备、消防设 备等。
电气设备：包括电力、照明、通信等 设备。
暖通空调设备：包括空调、通风、采暖 等设备。
消防设备：包括消防报警、灭火、疏 散等设备。
建筑设备在建筑中的作用
提供舒适的居住环境 提高建筑安全性能 降低能源消耗 提高建筑美观度
建筑设备施工安装技术2管道的加工与连接
第二章 管道加工及连接
管子的加工及连接是管道安装工程的中心环节，是 将单件设备连接为系统的重要过程。 加工：指调直，切断，套丝，煨弯，制作异行管件 连接：主要讲的焊接，螺纹连接，法兰连接等 以前钢管加工多为手工为主 η↙ 强度↗ v↙ （现还用） 现在多采用机械加工 η↗ 强度↙ v↗ 节人力， 物力，质量也↗
手工钢锯
手工锯断用钢锯手工操作完成，手 用钢锯有活动锯架和固定锯架两种： 活动锯架：可灵活换装200，250， 300mm的锯条，且携带方便 固定锯架：锯弓长度固定，只能装配 长度300mm的一种锯条 最常用的锯条长度是300mm的，锯条 还有粗，细齿牙之分
粗牙：每英寸18个齿牙，适用厚壁管 细牙：每英寸24个齿牙，适用薄壁管 （用粗牙锯条锯薄壁管，易发生掉牙的情况： 用细牙锯条锯厚壁管，因进刀量小，所以 用时间长）
工作原理: 固定导轮式(图2-11):导轮位置固定， 随管子前移（转动）使管子弯曲变形。 活动导轮式导轮转动使管子弯曲变形。 （1）无芯冷弯：适用于D<108,R=2D的 钢管、有色金属管。
防止煨弯产生椭圆断面
采用的反向预变形
电动无芯弯管机
（2）有 芯冷弯 : 适用于 D<325的 管子
2-5-4 钢管热煨弯(利用钢材的热塑性弯曲)
变形最小
若在一根直钢管上划线，使弯曲的外侧为ab， 内侧为cd，中心为mn， 弯曲前：ab=cd=mn 弯曲后：外部受拉力作用，使管壁减薄，长度增加， aˊbˊ>a b。内侧受压力作用，使管壁增厚，长度缩 短，cˊdˊ<c d中心轴上材料没有受拉和受压， mn=mˊnˊ
钢管弯曲后，其断面出现了变形，管子有扁化趋势，这是由于： 外侧aˊbˊ两处的拉力形成一向下的合力，内侧cˊdˊ两处的 拉力形成一向上的合力。图A-A断面是最不利断面的描绘，弯曲 后，圆形断面变成了椭圆形，但圆周上有A、B、C、D四点基本 不受力的作用，该四点与椭圆的长短轴近似成角，其纵向延伸线 称为安全线。
管子的加工及连接是管道安装工程的中心环节，是 将单件设备连接为系统的重要过程。 加工：指调直，切断，套丝，煨弯，制作异行管件 连接：主要讲的焊接，螺纹连接，法兰连接等 以前钢管加工多为手工为主 η↙ 强度↗ v↙ （现还用） 现在多采用机械加工 η↗ 强度↙ v↗ 节人力， 物力，质量也↗
手工钢锯
手工锯断用钢锯手工操作完成，手 用钢锯有活动锯架和固定锯架两种： 活动锯架：可灵活换装200，250， 300mm的锯条，且携带方便 固定锯架：锯弓长度固定，只能装配 长度300mm的一种锯条 最常用的锯条长度是300mm的，锯条 还有粗，细齿牙之分
粗牙：每英寸18个齿牙，适用厚壁管 细牙：每英寸24个齿牙，适用薄壁管 （用粗牙锯条锯薄壁管，易发生掉牙的情况： 用细牙锯条锯厚壁管，因进刀量小，所以 用时间长）
工作原理: 固定导轮式(图2-11):导轮位置固定， 随管子前移（转动）使管子弯曲变形。 活动导轮式导轮转动使管子弯曲变形。 （1）无芯冷弯：适用于D<108,R=2D的 钢管、有色金属管。
防止煨弯产生椭圆断面
采用的反向预变形
电动无芯弯管机
（2）有 芯冷弯 : 适用于 D<325的 管子
2-5-4 钢管热煨弯(利用钢材的热塑性弯曲)
变形最小
若在一根直钢管上划线，使弯曲的外侧为ab， 内侧为cd，中心为mn， 弯曲前：ab=cd=mn 弯曲后：外部受拉力作用，使管壁减薄，长度增加， aˊbˊ>a b。内侧受压力作用，使管壁增厚，长度缩 短，cˊdˊ<c d中心轴上材料没有受拉和受压， mn=mˊnˊ
钢管弯曲后，其断面出现了变形，管子有扁化趋势，这是由于： 外侧aˊbˊ两处的拉力形成一向下的合力，内侧cˊdˊ两处的 拉力形成一向上的合力。图A-A断面是最不利断面的描绘，弯曲 后，圆形断面变成了椭圆形，但圆周上有A、B、C、D四点基本 不受力的作用，该四点与椭圆的长短轴近似成角，其纵向延伸线 称为安全线。
建筑概论(第二版)课件-第2章精选全文
内走道可在走道两端开窗直接采光，长度不应大于 40m；超过时，应在走道中部利用门厅、过厅、开 敞式楼梯间直接采光，或利用房间两侧的高窗或门 的上亮间接采光。
（二）楼梯
主要根据人流量和建筑防火安全疏散的规定来确定 民用建筑楼梯按其使用性质分为主要楼梯、次要楼 梯、消防楼梯等。 楼梯的宽度和数量主要根据使用性质、使用人数和 防火规范来确定。 一般民用建筑楼梯的梯段净宽不小于1100mm，住宅 内部楼梯为850~900mm。所有楼梯梯段净宽的总和 应满足防火规范。
应用：剧院、体育馆等。
图3-13 大厅式组合建筑平面
4. 单元式组合
特点：将关系密切的房间组合在一起成为一个相对 独立的单元，用水平或垂直交通联系各个单元。
应用：住宅、学校、医院等。
图3-14 住宅单元式组合平面示例
5. 混合式组合
特点：以一种组合形式为主，两种或多种类型的 混合式组合形式。
（2）房间的高度（层高）
① 人体活动及家具设备的要求 一般房间净高应不低于2.2m。 卧室使用人数少、面积不大，常取2.7~3.0m；
教室使用人数多，一般取3. 3～3. 6m
② 采光、通风要求
当房间采用单侧采光时，通常窗户上沿离地的 高度，应大于房间进深的1/2。当房间允许两侧开 窗时，房间的净高不小于总深度的1/4。
配及使用要求 （3）总投资和单方造价，土建费用以及道路等室外设施费用
的分配明细 （4）建设基地状况，大小、地形、原有建筑及道路等，附地
形测量图 （5）供水、供电、采暖、空调等设备方面要求，附水源，电
源的接用许可文件 （6）设计期限及项目进度安排等
2. 收集必要的设计原始资料和数据
（1）气象资料
温度、湿度、日照、风雪、风向和风速，冻土深度等。
（二）楼梯
主要根据人流量和建筑防火安全疏散的规定来确定 民用建筑楼梯按其使用性质分为主要楼梯、次要楼 梯、消防楼梯等。 楼梯的宽度和数量主要根据使用性质、使用人数和 防火规范来确定。 一般民用建筑楼梯的梯段净宽不小于1100mm，住宅 内部楼梯为850~900mm。所有楼梯梯段净宽的总和 应满足防火规范。
应用：剧院、体育馆等。
图3-13 大厅式组合建筑平面
4. 单元式组合
特点：将关系密切的房间组合在一起成为一个相对 独立的单元，用水平或垂直交通联系各个单元。
应用：住宅、学校、医院等。
图3-14 住宅单元式组合平面示例
5. 混合式组合
特点：以一种组合形式为主，两种或多种类型的 混合式组合形式。
（2）房间的高度（层高）
① 人体活动及家具设备的要求 一般房间净高应不低于2.2m。 卧室使用人数少、面积不大，常取2.7~3.0m；
教室使用人数多，一般取3. 3～3. 6m
② 采光、通风要求
当房间采用单侧采光时，通常窗户上沿离地的 高度，应大于房间进深的1/2。当房间允许两侧开 窗时，房间的净高不小于总深度的1/4。
配及使用要求 （3）总投资和单方造价，土建费用以及道路等室外设施费用
的分配明细 （4）建设基地状况，大小、地形、原有建筑及道路等，附地
形测量图 （5）供水、供电、采暖、空调等设备方面要求，附水源，电
源的接用许可文件 （6）设计期限及项目进度安排等
2. 收集必要的设计原始资料和数据
（1）气象资料
温度、湿度、日照、风雪、风向和风速，冻土深度等。
建筑设备安装工程识图与施工工艺培训课件PPT(共 108张)
（1）给排水工程图样中室内工程应标注相对标高；
（2）室外工程宜标注绝对标高，当无绝对标高资料时，可标注相对标高， 但应与总图一致。
（3）压力管道（如生活管道、热水给水管、热水回水管等）应标注管中 心标高。
（4）重力管道（排水管道）宜标注管内底标高。
第二章 建筑给排水工程识图与施工工 艺
第一节 基础知识
（6）分区给水方式 城市供水压力不足，多层建筑只能满足下部
几层的用水而不能供到上部楼层时，为了能充分利 用室外管网的压力，常将室内给水系统分为上下两 个供水区。
4. 室内给水系统的管路布置 （1）下行上给式 如图5.11、图5.13、图5.14所示 （2）上行下给式 如图5.17所示
（3）两种兼用的管路布置 （4）环状式
城市污水排水管网
城市给水工程
建筑小区（室外）给水排水工程
城市排水工程
二、室内给水系统的基础知识
生活给水系统 1. 分类 生产给水系统
消防给水系统
2. 室内给水系 统的组成
图 建筑室内给水系统 1—阀门井；2—引入管；3—闸阀；4—水表；5—水泵；6—止回阀；7—干管； 8—支管； 9—浴盆；10—立管； 11—水龙头；12—淋浴器；13—洗脸盆； 14—大便器；15—洗涤盆；16—水箱；17—进水管；18—出水管；19—消火栓；
图 5.17 多层建筑分区给水方式
图 5.18 环状给水方式
三、室内排水系统的基础知识
1.室内排水系统的分类
（1）生活排水系统 ①生活污水排水系统：来自于大、小便器（槽）的
粪便污水。 ②生活废水排水系统：来自于浴盆、洗脸盆、洗涤
盆、洗衣机等的洗涤、沐浴水。 （2）工业排水系统 ①生产污水：工业生产中排出的受污染严重的水，
（2）室外工程宜标注绝对标高，当无绝对标高资料时，可标注相对标高， 但应与总图一致。
（3）压力管道（如生活管道、热水给水管、热水回水管等）应标注管中 心标高。
（4）重力管道（排水管道）宜标注管内底标高。
第二章 建筑给排水工程识图与施工工 艺
第一节 基础知识
（6）分区给水方式 城市供水压力不足，多层建筑只能满足下部
几层的用水而不能供到上部楼层时，为了能充分利 用室外管网的压力，常将室内给水系统分为上下两 个供水区。
4. 室内给水系统的管路布置 （1）下行上给式 如图5.11、图5.13、图5.14所示 （2）上行下给式 如图5.17所示
（3）两种兼用的管路布置 （4）环状式
城市污水排水管网
城市给水工程
建筑小区（室外）给水排水工程
城市排水工程
二、室内给水系统的基础知识
生活给水系统 1. 分类 生产给水系统
消防给水系统
2. 室内给水系 统的组成
图 建筑室内给水系统 1—阀门井；2—引入管；3—闸阀；4—水表；5—水泵；6—止回阀；7—干管； 8—支管； 9—浴盆；10—立管； 11—水龙头；12—淋浴器；13—洗脸盆； 14—大便器；15—洗涤盆；16—水箱；17—进水管；18—出水管；19—消火栓；
图 5.17 多层建筑分区给水方式
图 5.18 环状给水方式
三、室内排水系统的基础知识
1.室内排水系统的分类
（1）生活排水系统 ①生活污水排水系统：来自于大、小便器（槽）的
粪便污水。 ②生活废水排水系统：来自于浴盆、洗脸盆、洗涤
盆、洗衣机等的洗涤、沐浴水。 （2）工业排水系统 ①生产污水：工业生产中排出的受污染严重的水，
《建筑设备工程》PPT课件
2
<建筑设备>• 供配电及电气照明工程
2021/3/26
3
讲叙内容
①小方面：家庭的上、下水，通风，取暖． ②中等方面：一幢建筑，一个小区的供暖，
供水，制冷，空调． ③大方面：整个城市，一个大型企业的供水，
排水等．
2021/3/26
4
2021/3/26
22
１、建筑给水系统分类：
生活给水系统： 为住宅、公共建筑和工业企业内人员提供饮
水、屋面雨水以及振动不大场所的生产污废
水．排水铸铁管接口形式主要为承插式接口，填
塞材料主要为石棉水泥、水泥沙浆、膨胀水泥
等． 2021/3/26
15
（3）塑料管： 塑料管与传统金属管相比，具有重量轻、耐腐蚀、 卫生安全、水流阻力小，安装方便等特点．
2000年6月1日起，新建住宅中禁止使用镀锌钢 管做给水管，推广应用PAP管、PE-X管、PP-R管 等塑料管道．同时，淘汰沙模铸造铸铁排水管用于 室内排水管道，推广应用硬聚氯乙烯塑料管 （CPVC管）．
任务： 选择污水和降水的出路，收集、输送污水 和降水，合理处理后排放或再利用，保护 城市水环境．
2021/3/26
9
污水的分类： 生活污水（人们在日常生活中使用过的水） 工业废水（各种生产过程中排出的污水和废水） 降水（雨雪水）
城市污水排水系统组成： 室内管网系统和设备、室外管网系统、污水泵站
以及污水处理厂等．如图1-2所示
11
2021/3/26
12
第三章 管道材料、器材及卫生器具
室内、外给排水系统是由卫生器具、管道、 配件附件以及附属构筑物组成．其根本作 用是输送用水、排泄污水．管材及器具、 配件的选用直接影响用户的使用和工程质 量，影响工程造价．因此，了解给排水工 程时，必须熟悉管材、器具等的种类、性 能，以便于我们选用．
建筑设备施工技术(第二章)
第2章 室内供暖系统的安装
太原大学环境工程系
一、学习内容
室内供暖系统安装工艺（安装流程和施工方 法） 室内供暖管道的安装 散热器的安装 附属器具的安装 热水地板辐射供暖系统安装 室内供暖系统的试压与验收
二、学习目标
熟悉室内供暖系统安装流程，重点掌握室内 供暖管道的安装、散热器的組对、热水地板 辐射供暖系统的安装； 了解室内供暖系统的试压与清洗、了解室内 供暖系统常见故障的排除；了解供暖系统的 调试与验收
2.散热器支管安装的技术要求
在散热器及立管安装后进行，散热器及支管之间 不应强制连接，也不应调整散热器位置来连接 支管应有5-10mm的坡度 支管长度L>1.5m中部加托钩固定 支管上应按装可拆卸管件如活接头，活接头安装
时，注意子口朝向来水方向，母口安装在去水方 向，不得颠倒
散热器支管与立管相交，立管应煨弯绕过支
• 计算法：安装长度等于构造长度减去两端 管件长度的1/2再加上内螺纹的长度 • 比量法：按照实测的构造长度，用实际的 管件和阀门比量
2.2.2 室内供热管道安装的技术要求
坡度和坡向：供水主管道要要逐渐抬高，坡度 一般为0.003；回水干管要有顺水流方向下降 的0.003的坡度；散热器支管坡度 管道最高点设排气阀，最低点设排水阀 DN≤32mm螺纹连接；DN＞32mm焊接； PP-R管采用热熔连接 供暖双立管安装位置及距离要求：供热或供蒸
2.2 室内供暖管道的安装
2.2.1供暖管线的测线计量 供暖系统由管子配件、阀门和连接设备的管 段组成。在系统变向、分支、各种管子配件、 阀门处要进行测线，确定每个实际管段的尺 寸，然后按其下料加工。 对管道下料前，要弄清楚建筑长度、安装长 度、加工长度的区别。
太原大学环境工程系
一、学习内容
室内供暖系统安装工艺（安装流程和施工方 法） 室内供暖管道的安装 散热器的安装 附属器具的安装 热水地板辐射供暖系统安装 室内供暖系统的试压与验收
二、学习目标
熟悉室内供暖系统安装流程，重点掌握室内 供暖管道的安装、散热器的組对、热水地板 辐射供暖系统的安装； 了解室内供暖系统的试压与清洗、了解室内 供暖系统常见故障的排除；了解供暖系统的 调试与验收
2.散热器支管安装的技术要求
在散热器及立管安装后进行，散热器及支管之间 不应强制连接，也不应调整散热器位置来连接 支管应有5-10mm的坡度 支管长度L>1.5m中部加托钩固定 支管上应按装可拆卸管件如活接头，活接头安装
时，注意子口朝向来水方向，母口安装在去水方 向，不得颠倒
散热器支管与立管相交，立管应煨弯绕过支
• 计算法：安装长度等于构造长度减去两端 管件长度的1/2再加上内螺纹的长度 • 比量法：按照实测的构造长度，用实际的 管件和阀门比量
2.2.2 室内供热管道安装的技术要求
坡度和坡向：供水主管道要要逐渐抬高，坡度 一般为0.003；回水干管要有顺水流方向下降 的0.003的坡度；散热器支管坡度 管道最高点设排气阀，最低点设排水阀 DN≤32mm螺纹连接；DN＞32mm焊接； PP-R管采用热熔连接 供暖双立管安装位置及距离要求：供热或供蒸
2.2 室内供暖管道的安装
2.2.1供暖管线的测线计量 供暖系统由管子配件、阀门和连接设备的管 段组成。在系统变向、分支、各种管子配件、 阀门处要进行测线，确定每个实际管段的尺 寸，然后按其下料加工。 对管道下料前，要弄清楚建筑长度、安装长 度、加工长度的区别。
建筑设备识图与施工课件-暖卫工程常用附件
管道中主要用作切断、分配 和改变介质的流动方向。
2、水暖工程中，常采用小口 径的球阀，螺纹连接。

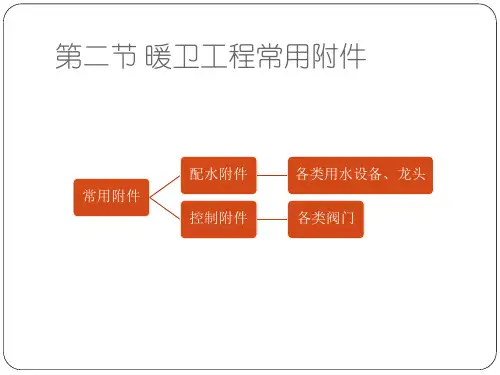

第二节 暖卫工程常用附件
二、控制设备
（5）蝶阀
1、在阀体内绕固定轴旋转的阀 门，主要由阀体、蝶板、阀杆、 密封圈和传动装置组成。蝶阀 在管道中作切断用，也可以调 节一定的流量。
连接方式：常用法兰连接。
2、特点：结构简单，外形尺 寸小。启闭方便迅速，调节性
第二节 暖卫工程常用附件
二、控制设备
（2）截止阀
1、特点：截止阀 是关闭件（阀瓣） 沿阀座中心线移动 的阀门。主要作起 切断用，也可以调 节一定的流量，如 住宅楼内的每户的 总水阀。
2、连接方 式：DN40 以下常用
螺纹连接，
DN40以上 常用法兰
连接。
3、优点：通常只有一个 密封面，制造工艺好，开 闭过程中密封面的摩擦力 比闸阀小，耐磨利于维修。 缺点：开闭力较大，结构 长度较长，一般公称直径 限制在DN≤200mm以下。 流体阻力较大，而且有方 向性。
第二节 暖卫工程常用附件
二、控制设备
（7）疏水阀 疏水阀又称疏水器。是自动排放凝结水并阻止蒸汽通过的阀门。
用于蒸汽管道系统中
第三节 通风空调常用材料
一、常用风管材料
普通薄钢板
金属板材
铝合金板 不锈钢板
常用风管材料
塑料复合板
非金属板材
硬聚氯乙烯板 玻璃钢
第三节 通风空调常用材料
一、常用风管材料
（1）钢板
用碳素钢冷轧或热轧而成。 按厚度为厚钢板和薄钢板两种，其中薄钢板 又分为镀锌钢板和非镀锌钢板两种。 厚钢板主要用于加工制作容器、设备的底板、 垫帖和低压法兰等。 薄钢板主要用于制作风管。 规格用边宽×边宽×边厚便是。如 1000×2000×0.75表示钢板长1000mm，宽 2000mm，厚度为0.75mm
2、水暖工程中，常采用小口 径的球阀，螺纹连接。
第二节 暖卫工程常用附件
二、控制设备
（5）蝶阀
1、在阀体内绕固定轴旋转的阀 门，主要由阀体、蝶板、阀杆、 密封圈和传动装置组成。蝶阀 在管道中作切断用，也可以调 节一定的流量。
连接方式：常用法兰连接。
2、特点：结构简单，外形尺 寸小。启闭方便迅速，调节性
第二节 暖卫工程常用附件
二、控制设备
（2）截止阀
1、特点：截止阀 是关闭件（阀瓣） 沿阀座中心线移动 的阀门。主要作起 切断用，也可以调 节一定的流量，如 住宅楼内的每户的 总水阀。
2、连接方 式：DN40 以下常用
螺纹连接，
DN40以上 常用法兰
连接。
3、优点：通常只有一个 密封面，制造工艺好，开 闭过程中密封面的摩擦力 比闸阀小，耐磨利于维修。 缺点：开闭力较大，结构 长度较长，一般公称直径 限制在DN≤200mm以下。 流体阻力较大，而且有方 向性。
第二节 暖卫工程常用附件
二、控制设备
（7）疏水阀 疏水阀又称疏水器。是自动排放凝结水并阻止蒸汽通过的阀门。
用于蒸汽管道系统中
第三节 通风空调常用材料
一、常用风管材料
普通薄钢板
金属板材
铝合金板 不锈钢板
常用风管材料
塑料复合板
非金属板材
硬聚氯乙烯板 玻璃钢
第三节 通风空调常用材料
一、常用风管材料
（1）钢板
用碳素钢冷轧或热轧而成。 按厚度为厚钢板和薄钢板两种，其中薄钢板 又分为镀锌钢板和非镀锌钢板两种。 厚钢板主要用于加工制作容器、设备的底板、 垫帖和低压法兰等。 薄钢板主要用于制作风管。 规格用边宽×边宽×边厚便是。如 1000×2000×0.75表示钢板长1000mm，宽 2000mm，厚度为0.75mm
